Спосіб виготовлення штучної кисті

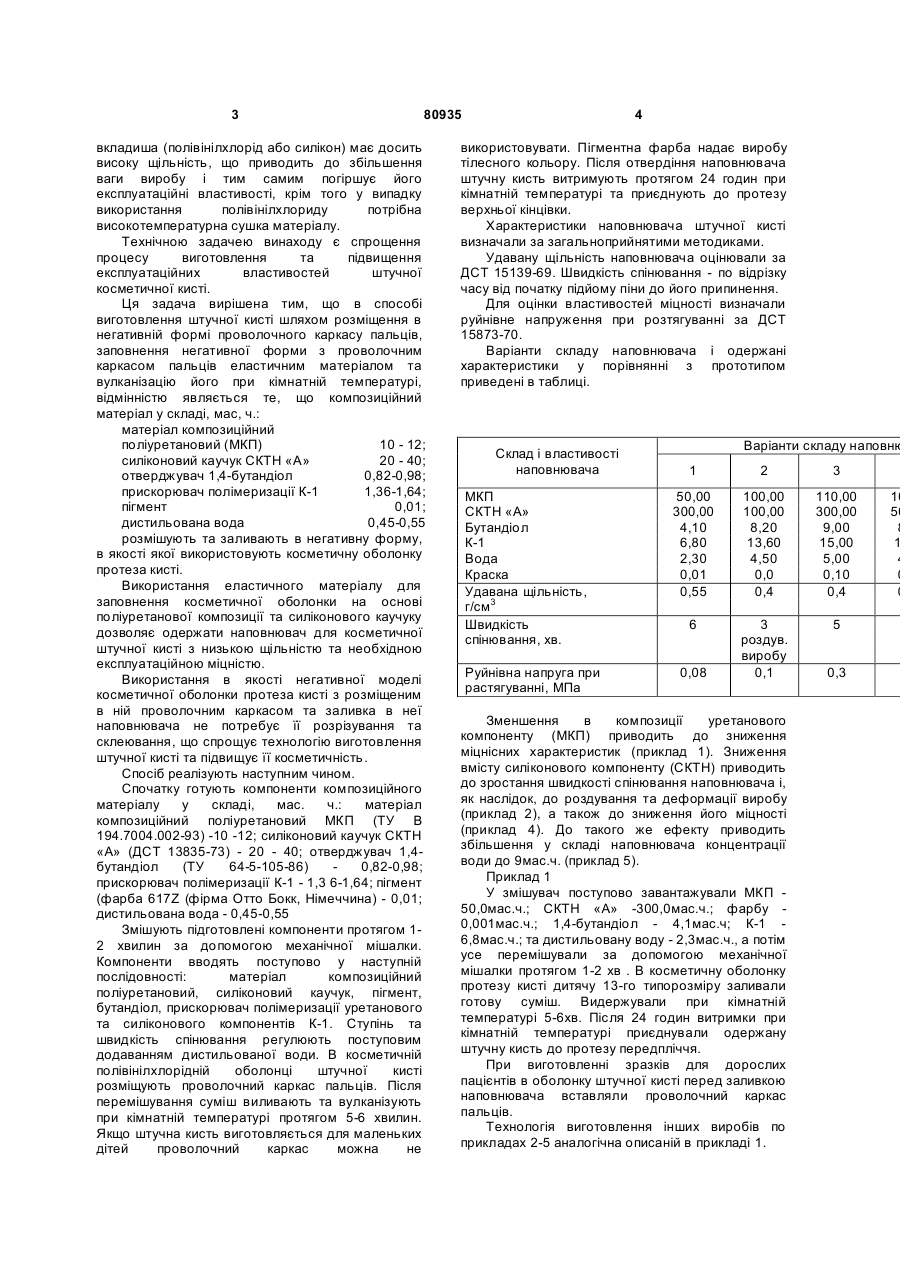

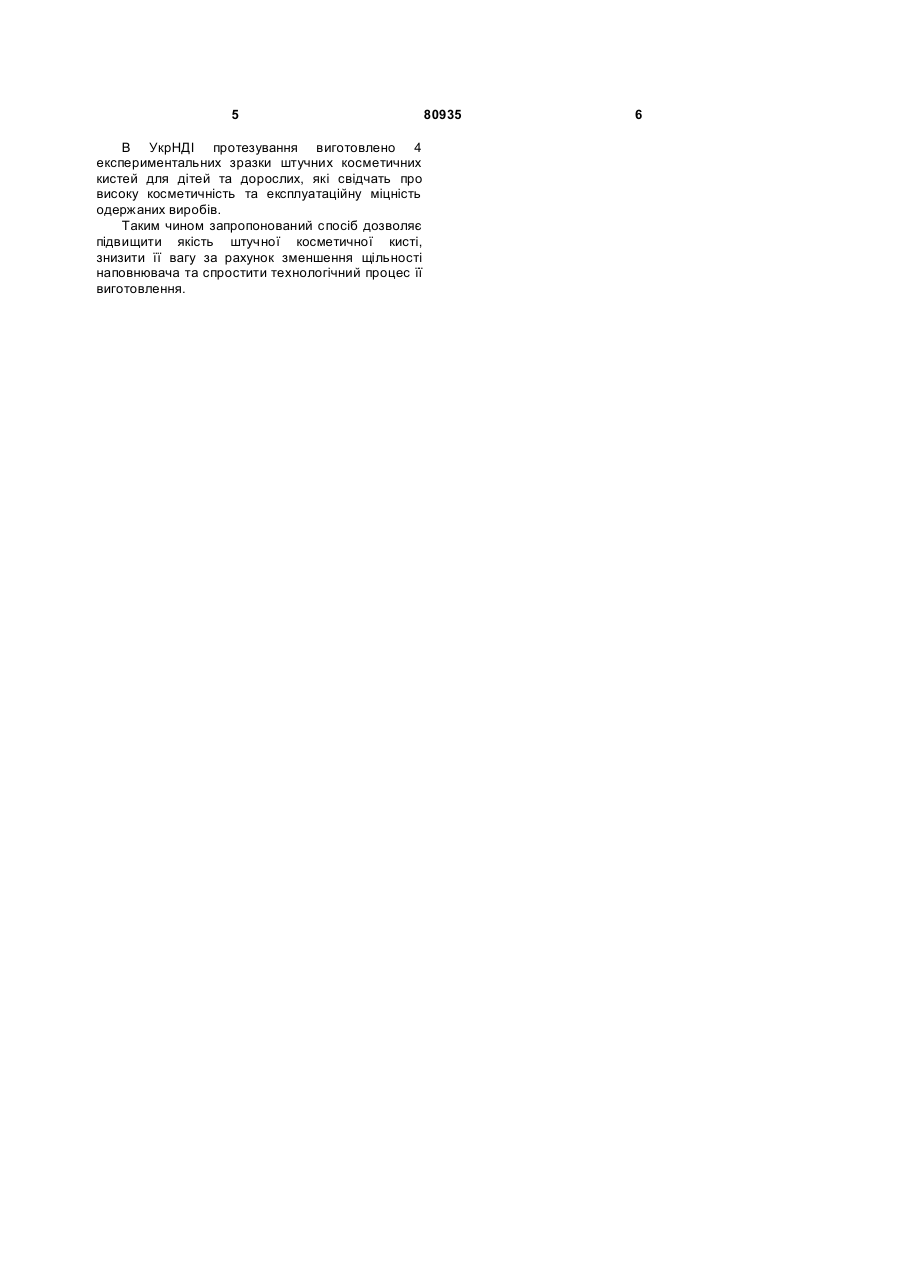

Спосіб виготовлення штучної кисті шляхом розміщення в негативній формі дротового каркаса пальців, заповнення негативної форми з дротовим каркасом пальців еластичним матеріалом та вулканізації його при кімнатній температурі, який відрізняється тим, що композиційний матеріал у складі, мас. ч.: матеріал композиційний поліуретановий (МКП) 10-12 силіконовий каучук СКТН "А" 20-40 отверджувач 1,4-бутандіол 0,82-0,98 каталізатор полімеризації К-1 1,36-1,64 пігмент 0,01 дистильована вода 0,45-0,55 розмішують та заливають в негативну форму, за яку використовують косметичну оболонку протеза кисті. UA (21) a200613134 (22) 12.12.2006 (24) 12.11.2007 (72) СОЛНЦЕВА ІРИНА ЛЕОНАРДІВНА, UA, ГРИШКО ЄВГЕНІЯ КУЗЬМІВНА, UA, ЧЕРНОВ ЄВГЕН ІВАНОВИЧ, UA (73) УКРАЇНСЬКИЙ НАУКОВО-ДОСЛІДНИЙ ІНСТИТУТ ПРОТЕЗУВАННЯ, ПРОТЕЗОБУДУВАННЯ ТА ВІДНОВЛЕННЯ ПРАЦЕЗДАТНОСТІ, UA (56) SU 1616650, A61F2/54, 30.12.1990 SU 1526685, A61F2/54, 07.12.1989 US 5147725, B32B27/00, 27/40, 15.09.1992 FR 2655905, B29C33/38, 39/26, A61B5/117, A61F2/50, 2/54, 21.06.1991 GB 2111067, C08G18/65, 18/48, 18/75, 29.06.1983 GB 2067074, A61F1/06, 1/08, B29D31/00, 22.07.1981 RU 2153511, C08L83/00, A61F2/54, A61L27/00, C2 2 (19) 1 3 80935 вкладиша (полівінілхлорід або силікон) має досить високу щільність, що приводить до збільшення ваги виробу і тим самим погіршує його експлуатаційні властивості, крім того у випадку використання полівінілхлориду потрібна високотемпературна сушка матеріалу. Технічною задачею винаходу є спрощення процесу виготовлення та підвищення експлуатаційних властивостей штучної косметичної кисті. Ця задача вирішена тим, що в способі виготовлення штучної кисті шляхом розміщення в негативній формі проволочного каркасу пальців, заповнення негативної форми з проволочним каркасом пальців еластичним матеріалом та вулканізацію його при кімнатній температурі, відмінністю являється те, що композиційний матеріал у складі, мас, ч.: матеріал композиційний поліуретановий (МКП) 10 - 12; силіконовий каучук СКТН «А» 20 - 40; отверджувач 1,4-бутандіол 0,82-0,98; прискорювач полімеризації К-1 1,36-1,64; пігмент 0,01; дистильована вода 0,45-0,55 розмішують та заливають в негативну форму, в якості якої використовують косметичну оболонку протеза кисті. Використання еластичного матеріалу для заповнення косметичної оболонки на основі поліуретанової композиції та силіконового каучуку дозволяє одержати наповнювач для косметичної штучної кисті з низькою щільністю та необхідною експлуатаційною міцністю. Використання в якості негативної моделі косметичної оболонки протеза кисті з розміщеним в ній проволочним каркасом та заливка в неї наповнювача не потребує її розрізування та склеювання, що спрощує технологію виготовлення штучної кисті та підвищує її косметичність. Спосіб реалізують наступним чином. Спочатку готують компоненти композиційного матеріалу у складі, мас. ч.: матеріал композиційний поліуретановий МКП (ТУ В 194.7004.002-93) -10 -12; силіконовий каучук СКТН «А» (ДСТ 13835-73) - 20 - 40; отверджувач 1,4бутандіол (ТУ 64-5-105-86) 0,82-0,98; прискорювач полімеризації К-1 - 1,3 6-1,64; пігмент (фарба 617Z (фірма Отто Бокк, Німеччина) - 0,01; дистильована вода - 0,45-0,55 Змішують підготовлені компоненти протягом 12 хвилин за допомогою механічної мішалки. Компоненти вводять поступово у наступній послідовності: матеріал композиційний поліуретановий, силіконовий каучук, пігмент, бутандіол, прискорювач полімеризації уретанового та силіконового компонентів К-1. Ступінь та швидкість спінювання регулюють поступовим додаванням дистильованої води. В косметичній полівінілхлорідній оболонці штучної кисті розміщують проволочний каркас пальців. Після перемішування суміш виливають та вулканізують при кімнатній температурі протягом 5-6 хвилин. Якщо штучна кисть виготовляється для маленьких дітей проволочний каркас можна не 4 використовувати. Пігментна фарба надає виробу тілесного кольору. Після отвердіння наповнювача штучну кисть витримують протягом 24 годин при кімнатній температурі та приєднують до протезу верхньої кінцівки. Характеристики наповнювача штучної кисті визначали за загальноприйнятими методиками. Удавану щільність наповнювача оцінювали за ДСТ 15139-69. Швидкість спінювання - по відрізку часу від початку підйому піни до його припинення. Для оцінки властивостей міцності визначали руйнівне напруження при розтягуванні за ДСТ 15873-70. Варіанти складу наповнювача і одержані характеристики у порівнянні з прототипом приведені в таблиці. Склад і властивості наповнювача МКП СКТН «А» Бутандіол К-1 Вода Краска Удавана щільність, г/см3 Швидкість спінювання, хв. Руйнівна напруга при растягуванні, МПа Варіанти складу наповню 1 2 3 50,00 300,00 4,10 6,80 2,30 0,01 0,55 100,00 100,00 8,20 13,60 4,50 0,0 0,4 110,00 300,00 9,00 15,00 5,00 0,10 0,46 3 роздув. виробу 0,1 5 0,08 Зменшення в композиції уретанового компоненту (МКП) приводить до зниження міцнісних характеристик (приклад 1). Зниження вмісту силіконового компоненту (СКТН) приводить до зростання швидкості спінювання наповнювача і, як наслідок, до роздування та деформації виробу (приклад 2), а також до зниження його міцності (приклад 4). До такого же ефекту приводить збільшення у складі наповнювача концентрації води до 9мас.ч. (приклад 5). Приклад 1 У змішувач поступово завантажували МКП 50,0мас.ч.; СКТН «А» -300,0мас.ч.; фарбу 0,001мас.ч.; 1,4-бутандіол - 4,1мас.ч; К-1 6,8мас.ч.; та дистильовану воду - 2,3мас.ч., а потім усе перемішували за допомогою механічної мішалки протягом 1-2 хв . В косметичну оболонку протезу кисті дитячу 13-го типорозміру заливали готову суміш. Видержували при кімнатній температурі 5-6хв. Після 24 годин витримки при кімнатній температурі приєднували одержану штучну кисть до протезу передпліччя. При виготовленні зразків для дорослих пацієнтів в оболонку штучної кисті перед заливкою наповнювача вставляли проволочний каркас пальців. Технологія виготовлення інших виробів по прикладах 2-5 аналогічна описаній в прикладі 1. 0,3 10 50 8 1 4 0 0 5 В УкрНДІ протезування виготовлено 4 експериментальних зразки штучних косметичних кистей для дітей та дорослих, які свідчать про високу косметичність та експлуатаційну міцність одержаних виробів. Таким чином запропонований спосіб дозволяє підвищити якість штучної косметичної кисті, знизити її вагу за рахунок зменшення щільності наповнювача та спростити технологічний процес її виготовлення. 80935 6
