Спосіб обробки різанням нежорстких деталей
Номер патенту: 93641
Опубліковано: 25.02.2011
Автори: Мельничук Петро Петрович, Кравчук Олена Михайлівна, Лоєв Володимир Юхимович
Формула / Реферат
Спосіб обробки різанням нежорстких деталей, за яким видалення припуску на обробку здійснюють при одночасній роботі головної та допоміжної різальних кромок інструмента, який відрізняється тим, що обробку виконують інструментом з головним кутом , в плані більшим 90°, величину якого визначають в залежності від заданих режимів різання та геометричних параметрів інструмента за умови, що різниця значень головного кута
в плані та кута
сходу стружки складає 90°.
Текст

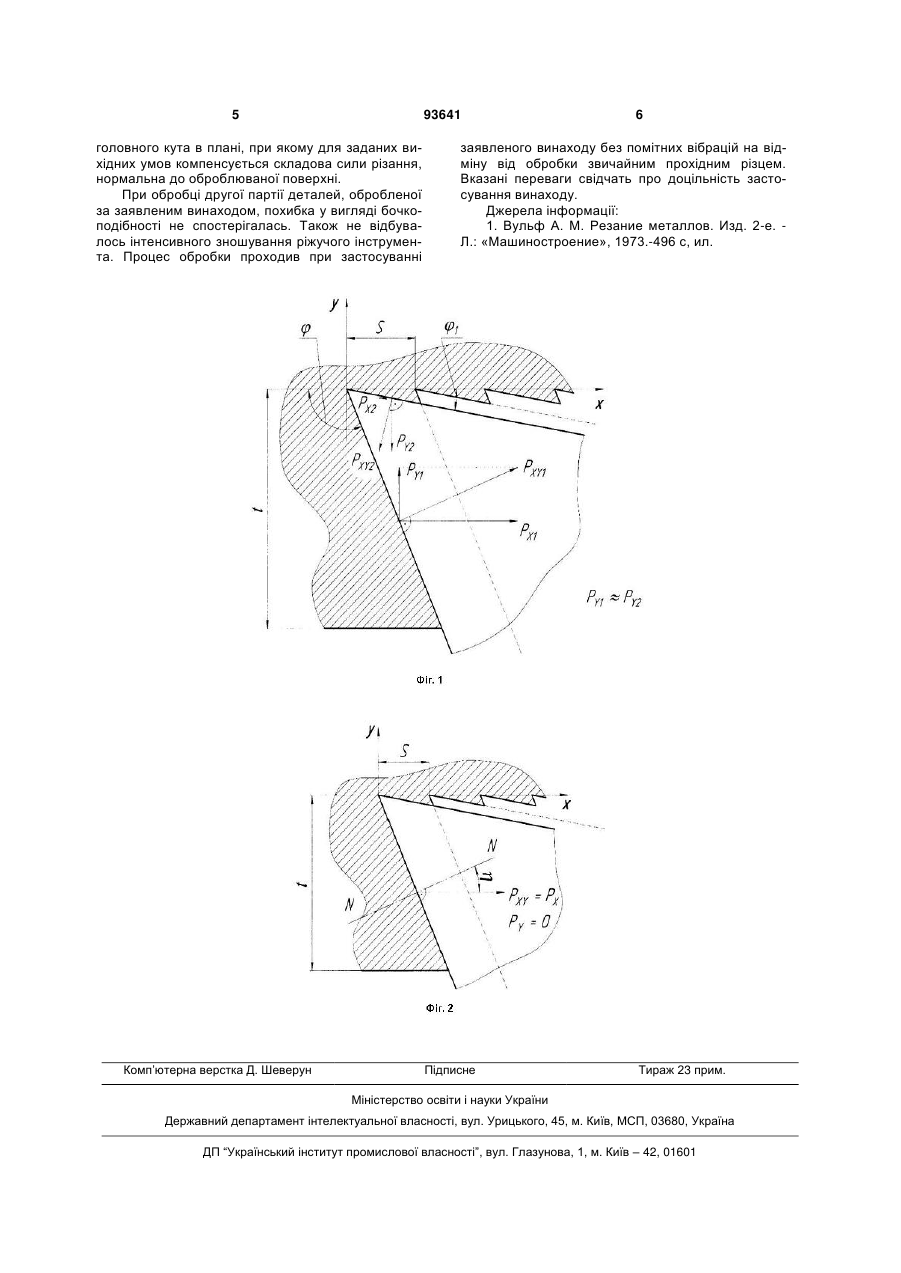

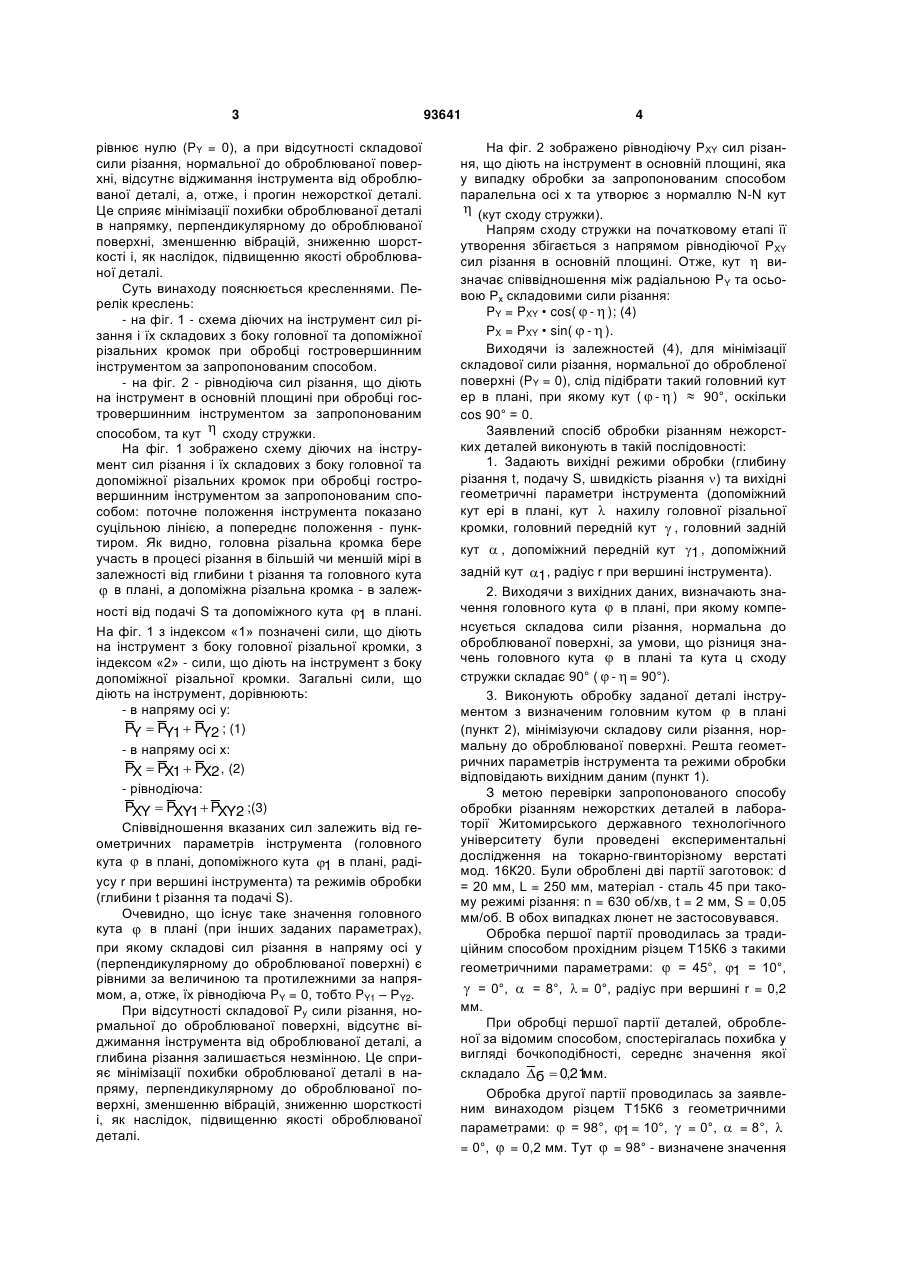

Спосіб обробки різанням нежорстких деталей, за яким видалення припуску на обробку здійснюють при одночасній роботі головної та допоміжної різальних кромок інструмента, який відрізняється тим, що обробку виконують інструментом з головним кутом , в плані більшим 90°, величину якого визначають в залежності від заданих режимів різання та геометричних параметрів інструмента за умови, що різниця значень головного кута в плані та кута сходу стружки складає 90°. (19) (21) a201006195 (22) 21.05.2010 (24) 25.02.2011 (46) 25.02.2011, Бюл.№ 4, 2011 р. (72) МЕЛЬНИЧУК ПЕТРО ПЕТРОВИЧ, ЛОЄВ ВОЛОДИМИР ЮХИМОВИЧ, КРАВЧУК ОЛЕНА МИХАЙЛІВНА (73) ЖИТОМИРСЬКИЙ ДЕРЖАВНИЙ ТЕХНОЛОГІЧНИЙ УНІВЕРСИТЕТ (56) БЕРГЕР И. И. Токарное дело / Учебник для подготовки рабочих на производстве. 3-е изд., перераб. и.доп. Минск.: Выш. школа, 1980. http://stankomach.com/content/view/468/201/ UA 41922 C2, 15.10. 2001 BY 8943 C1, 28.02.2007 3 рівнює нулю (PY = 0), а при відсутності складової сили різання, нормальної до оброблюваної поверхні, відсутнє віджимання інструмента від оброблюваної деталі, а, отже, і прогин нежорсткої деталі. Це сприяє мінімізації похибки оброблюваної деталі в напрямку, перпендикулярному до оброблюваної поверхні, зменшенню вібрацій, зниженню шорсткості і, як наслідок, підвищенню якості оброблюваної деталі. Суть винаходу пояснюється кресленнями. Перелік креслень: - на фіг. 1 - схема діючих на інструмент сил різання і їх складових з боку головної та допоміжної різальних кромок при обробці гостровершинним інструментом за запропонованим способом. - на фіг. 2 - рівнодіюча сил різання, що діють на інструмент в основній площині при обробці гостровершинним інструментом за запропонованим способом, та кут сходу стружки. На фіг. 1 зображено схему діючих на інструмент сил різання і їх складових з боку головної та допоміжної різальних кромок при обробці гостровершинним інструментом за запропонованим способом: поточне положення інструмента показано суцільною лінією, а попереднє положення - пунктиром. Як видно, головна різальна кромка бере участь в процесі різання в більшій чи меншій мірі в залежності від глибини t різання та головного кута в плані, а допоміжна різальна кромка - в залежності від подачі S та допоміжного кута 1 в плані. На фіг. 1 з індексом «1» позначені сили, що діють на інструмент з боку головної різальної кромки, з індексом «2» - сили, що діють на інструмент з боку допоміжної різальної кромки. Загальні сили, що діють на інструмент, дорівнюють: - в напряму осі у: P P 1 P 2 ; (1) Y Y Y - в напряму осі х: PX PX1 PX2 , (2) - рівнодіюча: PXY PXY1 PXY2 ;(3) Співвідношення вказаних сил залежить від геометричних параметрів інструмента (головного кута в плані, допоміжного кута 1 в плані, радіусу r при вершині інструмента) та режимів обробки (глибини t різання та подачі S). Очевидно, що існує таке значення головного кута в плані (при інших заданих параметрах), при якому складові сил різання в напряму осі у (перпендикулярному до оброблюваної поверхні) є рівними за величиною та протилежними за напрямом, а, отже, їх рівнодіюча PY = 0, тобто PY1 – РY2. При відсутності складової Ру сили різання, нормальної до оброблюваної поверхні, відсутнє віджимання інструмента від оброблюваної деталі, а глибина різання залишається незмінною. Це сприяє мінімізації похибки оброблюваної деталі в напряму, перпендикулярному до оброблюваної поверхні, зменшенню вібрацій, зниженню шорсткості і, як наслідок, підвищенню якості оброблюваної деталі. 93641 4 На фіг. 2 зображено рівнодіючу РХY сил різання, що діють на інструмент в основній площині, яка у випадку обробки за запропонованим способом паралельна осі х та утворює з нормаллю N-N кут (кут сходу стружки). Напрям сходу стружки на початковому етапі її утворення збігається з напрямом рівнодіючої РХY сил різання в основній площині. Отже, кут визначає співвідношення між радіальною PY та осьовою Рх складовими сили різання: PY = PXY • cos( - ); (4) РX = PXY • sin( - ). Виходячи із залежностей (4), для мінімізації складової сили різання, нормальної до обробленої поверхні (PY = 0), слід підібрати такий головний кут ер в плані, при якому кут ( - ) 90°, оскільки cos 90° = 0. Заявлений спосіб обробки різанням нежорстких деталей виконують в такій послідовності: 1. Задають вихідні режими обробки (глибину різання t, подачу S, швидкість різання ) та вихідні геометричні параметри інструмента (допоміжний кут ері в плані, кут нахилу головної різальної кромки, головний передній кут , головний задній кут , допоміжний передній кут 1 , допоміжний задній кут 1, радіус r при вершині інструмента). 2. Виходячи з вихідних даних, визначають значення головного кута в плані, при якому компенсується складова сили різання, нормальна до оброблюваної поверхні, за умови, що різниця значень головного кута в плані та кута ц сходу стружки складає 90° ( - = 90°). 3. Виконують обробку заданої деталі інструментом з визначеним головним кутом в плані (пункт 2), мінімізуючи складову сили різання, нормальну до оброблюваної поверхні. Решта геометричних параметрів інструмента та режими обробки відповідають вихідним даним (пункт 1). З метою перевірки запропонованого способу обробки різанням нежорстких деталей в лабораторії Житомирського державного технологічного університету були проведені експериментальні дослідження на токарно-гвинторізному верстаті мод. 16К20. Були оброблені дві партії заготовок: d = 20 мм, L = 250 мм, матеріал - сталь 45 при такому режимі різання: n = 630 об/хв, t = 2 мм, S = 0,05 мм/об. В обох випадках люнет не застосовувався. Обробка першої партії проводилась за традиційним способом прохідним різцем Т15К6 з такими геометричними параметрами: = 45°, 1 = 10°, = 0°, = 8°, = 0°, радіус при вершині r = 0,2 мм. При обробці першої партії деталей, обробленої за відомим способом, спостерігалась похибка у вигляді бочкоподібності, середнє значення якої складало б 0,21 . мм Обробка другої партії проводилась за заявленим винаходом різцем Т15К6 з геометричними параметрами: = 98°, 1 = 10°, = 0°, = 8°, = 0°, = 0,2 мм. Тут = 98° - визначене значення 5 93641 головного кута в плані, при якому для заданих вихідних умов компенсується складова сили різання, нормальна до оброблюваної поверхні. При обробці другої партії деталей, обробленої за заявленим винаходом, похибка у вигляді бочкоподібності не спостерігалась. Також не відбувалось інтенсивного зношування ріжучого інструмента. Процес обробки проходив при застосуванні Комп’ютерна верстка Д. Шеверун 6 заявленого винаходу без помітних вібрацій на відміну від обробки звичайним прохідним різцем. Вказані переваги свідчать про доцільність застосування винаходу. Джерела інформації: 1. Вульф А. М. Резание металлов. Изд. 2-е. Л.: «Машиностроение», 1973.-496 с, ил. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of machining non-rigid parts
Автори англійськоюMelnychuk Petro Petrovych, Loiev Volodymyr Yukhymovych, Kravchuk Olena Mykhailivna
Назва патенту російськоюСпособ обработки резанием нежестких деталей
Автори російськоюМельничук Петр Петрович, Лоев Владимир Ефимович, Кравчук Елена Михайловна
МПК / Мітки
МПК: B23P 13/00
Мітки: деталей, обробки, різанням, спосіб, нежорстких
