Фуркальний вимірювач

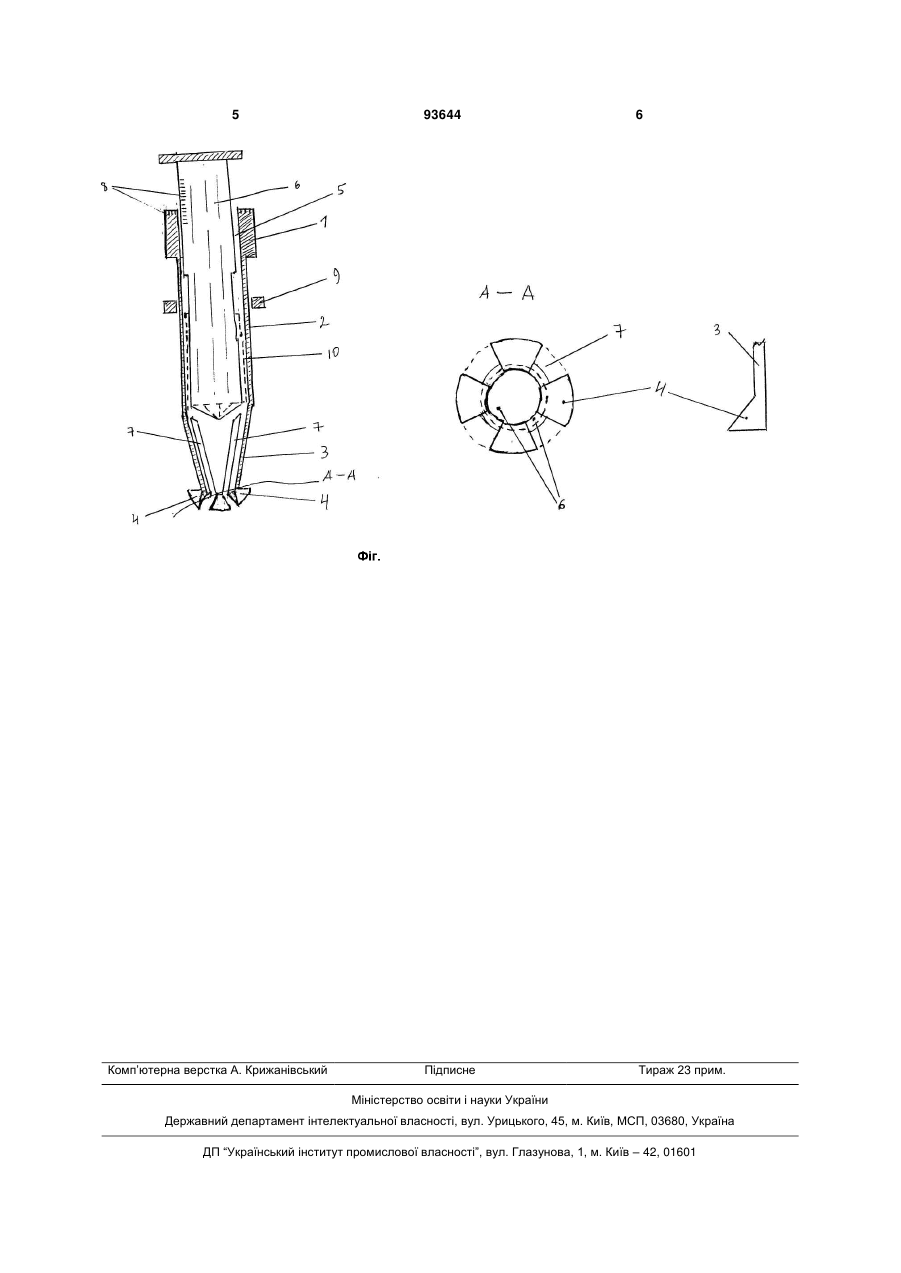

Фуркальний вимірювач, що містить ручку, монолітно з'єднану із гнучким стрижнем, по краю якого розташований виступ і муфта-стоп, що вільно рухається вздовж стрижня, який відрізняється тим, що в металевій або пластмасовій ручці і стрижні утворений наскрізний канал, який, як і сам стрижень, має конусоподібну форму в крайовій ділянці, а в ручці жорстко влаштований шток, що зворотно-поступально переміщується в ручці і стрижні, при цьому по колу крайової ділянки стрижня і виступу утворені поздовжні прорізі, сполучені із наcкрізним каналом, а на зовнішній поверхні штока і стрижня нанесена градуйована шкала. (19) (21) a201007762 (22) 21.06.2010 (24) 25.02.2011 (46) 25.02.2011, Бюл.№ 4, 2011 р. (72) КУДАРЬ ОЛЕКСАНДРІЙ ІВАНОВИЧ (73) КУДАРЬ ОЛЕКСАНДРІЙ ІВАНОВИЧ (56) US 6331112 B1, 18.12.2001 US 3562913, 16.02.1971 US 3703767, 28.11.1972 UA 44876, 26.10.2009 UA 86954 C2, 10.06.2009 SU 2017467 C1, 15.08.1994 SU 1388021 A1, 15.04.1988 SU 1600747 A1, 23.10.1990 JP 8103456 A, 23.04.1996 DE 3434786 A1, 03.04.1986 3 Поставлена задача вирішується тим, що фуркальний вимірювач містить ручку, монолітно з'єднану із стрижнем, по краю якого розташований виступ, а вздовж стрижня вільно рухається муфтастоп. Згідно з винаходом поставлена задача вирішується тим, що в металевій або пластмасовій ручці і стрижні утворений накрізний канал, який як і сам стрижень має конусоподібну форму в крайовій ділянці. Поставлена задача вирішується також тим, що в ручці влаштований шток, який зворотнопоступово переміщується в ручці і стрижні при цьому по колу крайової ділянці стрижня і виступу утворені поздовжні прорізі, сполучні із нарізним каналом. Поставлена задача вирішується також тим, що на зовнішній поверхні штока і стрижня нанесена градуірована шкала. Таке виконання фуркального вимірювача дозволяє вільно вводити пристрій в штучно утворені канали. Опертя виступів на стінки каналу в обширі склепіння є відправною точкою для виміру довжини каналу, а переміщення муфти-стопа вздовж стрижня до виступів дозволяє вимірювати загальну довжину каналу. Конусоподібність крайової ділянки стрижня дозволяє утворити на кінчику виступи, які своїми краями не виступають за межі кола циліндричної частини стрижня. Обертання і поступовий рух штока в жорсткому різьбовому з'єднанні в напрямі конусоподібної форми накрізного каналу примушує міжпрорізеві ділянки стрижня рухатися в сторони так, що виступи опиняються за межами кола циліндричної частини стрижня, що дозволяє вимірювати діаметр каналу на протязі всієї довжини каналу. Наявність градуірованої шкали на штоці дозволяє фіксувати діаметр каналів, а наявність шкали на циліндричній частині стрижня - лінійну довжину каналів. Лицьова поверхня виступів має гострий кут нахилу відносно вісі стрижня, що дозволяє більш щільно пристосовувати виступи до конфігурації поверхонь вершини обширу склепіння і забезпечує більш точний вимір довжини каналу. 93644 4 Суть винаходу пояснює креслення, де на Фіг. зображений фуркальний вимірювач (вид збоку), де А-А - вигляд крайової конусоподібної ділянки стрижня з торцевої сторони. Фуркальний вимірювач складається з ручки 1, монолітно з'єднаної із стрижнем 2, який має циліндричну, а в крайовій ділянці конусоподібну форму 3. Стрижень 3 закінчується виступами 4, розташованими по колу стрижня. На стрижні 2 влаштована співвісна муфта-стоп 9. В накрізному каналі 5 влаштований шток 6 в жорсткому різьбовому з'єднанні 10 із ручкою 1. В крайовій конусоподібній частині стрижня 3 накрізний канал 5 має конусоподібну форму, а по його колу утворені поздовжні прорізі 7. На зовнішній поверхні штока 6 і стрижня 2 нанесена градуйована шкала 8. Фуркальний вимірювач застосовується таким чином: тримаючи пристрій за ручку 1, вводять стрижень 2 в канал і далі так, щоб виступи 4 потрапили в обшир склепіння коренів. Обертаючи поступово шток 6 в різьбовому з'єднанні 10, шток рухається в напрямі конусоподібної ділянки з накрізного каналу 5 стрижня. При цьому крайові міжпрорізеві ділянки стрижня 3 разом із виступами 4 розходяться в сторони і опиняються за межами кола циліндричної частини стрижня 2. При оперті виступів на стінки каналу в обширі склепіння розпочинають вимір довжини каналу. Муфту-стоп 9 переміщують вздовж стрижня 2 до упора у дно пульпової камери або зовнішню поверхню зуба. Шток 6 обертають зворотно, виступи 4 повертаються в попереднє положення, пристрій виймають із каналу. Довжина каналу фіксується муфтоюстоп 9 на градуйованій шкалі 8 стрижня. Діаметр каналу вимірюють розбігом виступів всередині каналу. Фуркальний вимірювач вводиться у канал. Коли виступи 4 торкаються стінок каналу, процес обертання штока 6 припиняється. Цей виміряний діаметр фіксується градуйованою шкалою 8, розміщеною на штоці 6. Градуйована шкала обрахована так, що лінійна одиниця поступового руху штока відповідна лінійній одиниці руху виступів в сторони. Джерела інформації: 1. Endodontic probe system. Patent №: US 6,331,112B1. Dec. 18. 2001. United States Patent. 5 Комп’ютерна верстка А. Крижанівський 93644 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
