Спосіб визначення товщини зубця симетрично розташованого відносно опор прямозубого зубчатого колеса

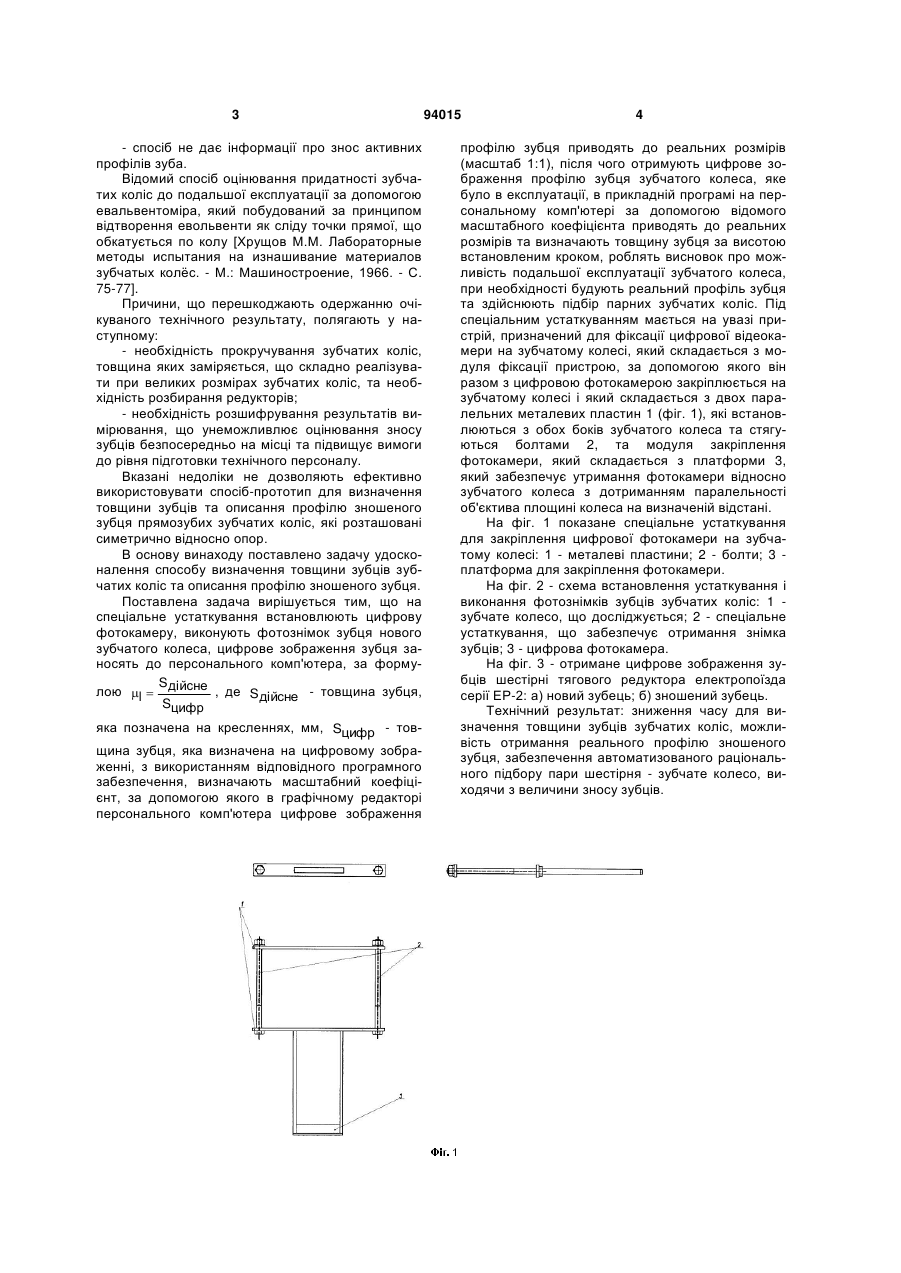

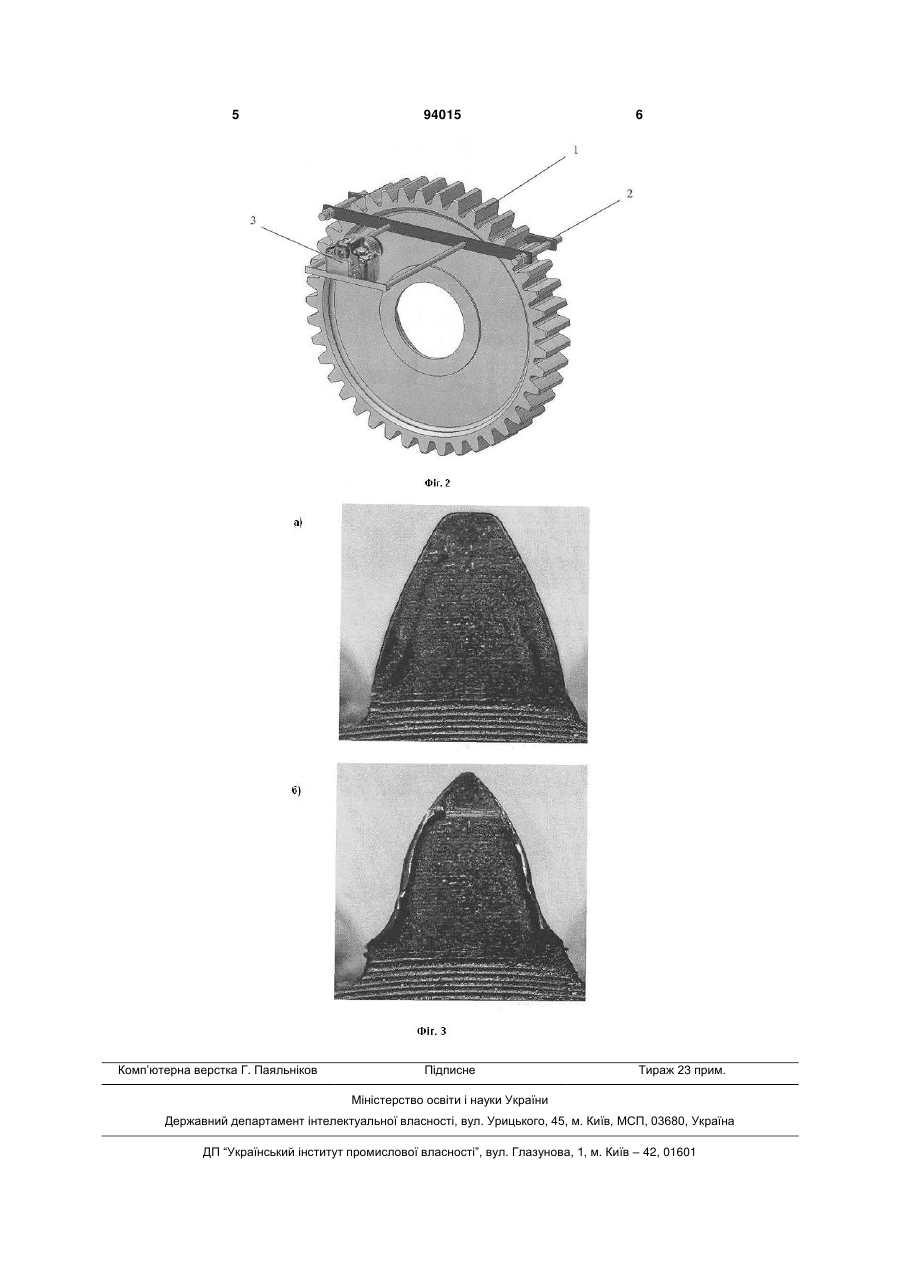

Спосіб визначення товщини зубця симетрично розташованого відносно опор прямозубого зубчатого колеса, при якому використовують фотокамеру, який відрізняється тим, що на устаткування, яке складається з модуля фіксації та модуля за кріплення фотокамери, встановлюють цифрову фотокамеру, виконують фотознімок зубця нового зубчатого колеса, цифрове зображення зубця заносять до персонального комп'ютера, за формулою Винахід належить до способів контролю товщини зубців зубчатих коліс та може бути використаний для визначення товщини зубців прямозубих зубчатих коліс, які розташовані симетрично відносно опор, тобто в тих зубчатих колесах, де зношення зуба відбувається рівномірно за довжиною, з наступним висновком про можливість подальшої експлуатації, побудовою профілю зношеного зуба та підбором парних зубчатих коліс з найкращими показниками якості зачеплення. Відомий спосіб визначення товщини зубців зубчатих коліс із застосуванням штангензубоміра, в якому товщина зуба заміряється за хордою, що замикає дугу кола, за допомогою обмежувального за висотою упора та лінійної шкали [Лесохин А.Ф. Допуски и технические измерения. - М.: Машгиз, 1951 - С. 340-342, 387-389]. Причини, що перешкоджають одержанню очікуваного технічного результату, полягають у наступному: - наявність кромочного контакту вимірних губок штангензубоміра з поверхнею зубців, що призводить до швидкого зношування губок і зниження точності вимірювання; - значна трудомісткість операцій замірювання супроводжується високою ймовірністю виникнення помилок при проведенні вимірювань, які обумовлюються суб'єктивним фактором; l  S дійсне Sцифр , де l - масштабний коефіцієнт, (13) 94015 (19) UA (11) Sцифр - товщина зубця, яка визначена на цифровому зображенні, з використанням відповідного програмного забезпечення визначають масштабний коефіцієнт, за допомогою якого в графічному редакторі персонального комп'ютера цифрове зображення профілю зубця приводять до масштабу 1:1, після чого отримують цифрове зображення профілю зубця зубчатого колеса, яке було в експлуатації, в прикладній програмі на персональному комп'ютері за допомогою відомого масштабного коефіцієнта його приводять до реальних розмірів та визначають товщину зубця за висотою встановленим кроком і при необхідності будують реальний профіль зубця. C2 S дійсне - товщина зубця, мм, 3 - спосіб не дає інформації про знос активних профілів зуба. Відомий спосіб оцінювання придатності зубчатих коліс до подальшої експлуатації за допомогою евальвентоміра, який побудований за принципом відтворення евольвенти як сліду точки прямої, що обкатується по колу [Хрущов М.М. Лабораторные методы испытания на изнашивание материалов зубчатых колѐс. - М.: Машиностроение, 1966. - С. 75-77]. Причини, що перешкоджають одержанню очікуваного технічного результату, полягають у наступному: - необхідність прокручування зубчатих коліс, товщина яких заміряється, що складно реалізувати при великих розмірах зубчатих коліс, та необхідність розбирання редукторів; - необхідність розшифрування результатів вимірювання, що унеможливлює оцінювання зносу зубців безпосередньо на місці та підвищує вимоги до рівня підготовки технічного персоналу. Вказані недоліки не дозволяють ефективно використовувати спосіб-прототип для визначення товщини зубців та описання профілю зношеного зубця прямозубих зубчатих коліс, які розташовані симетрично відносно опор. В основу винаходу поставлено задачу удосконалення способу визначення товщини зубців зубчатих коліс та описання профілю зношеного зубця. Поставлена задача вирішується тим, що на спеціальне устаткування встановлюють цифрову фотокамеру, виконують фотознімок зубця нового зубчатого колеса, цифрове зображення зубця заносять до персонального комп'ютера, за формуS лою l  дійсне , де S дійсне - товщина зубця, Sцифр яка позначена на кресленнях, мм, Sцифр - товщина зубця, яка визначена на цифровому зображенні, з використанням відповідного програмного забезпечення, визначають масштабний коефіцієнт, за допомогою якого в графічному редакторі персонального комп'ютера цифрове зображення 94015 4 профілю зубця приводять до реальних розмірів (масштаб 1:1), після чого отримують цифрове зображення профілю зубця зубчатого колеса, яке було в експлуатації, в прикладній програмі на персональному комп'ютері за допомогою відомого масштабного коефіцієнта приводять до реальних розмірів та визначають товщину зубця за висотою встановленим кроком, роблять висновок про можливість подальшої експлуатації зубчатого колеса, при необхідності будують реальний профіль зубця та здійснюють підбір парних зубчатих коліс. Під спеціальним устаткуванням мається на увазі пристрій, призначений для фіксації цифрової відеокамери на зубчатому колесі, який складається з модуля фіксації пристрою, за допомогою якого він разом з цифровою фотокамерою закріплюється на зубчатому колесі і який складається з двох паралельних металевих пластин 1 (фіг. 1), які встановлюються з обох боків зубчатого колеса та стягуються болтами 2, та модуля закріплення фотокамери, який складається з платформи 3, який забезпечує утримання фотокамери відносно зубчатого колеса з дотриманням паралельності об'єктива площині колеса на визначеній відстані. На фіг. 1 показане спеціальне устаткування для закріплення цифрової фотокамери на зубчатому колесі: 1 - металеві пластини; 2 - болти; 3 платформа для закріплення фотокамери. На фіг. 2 - схема встановлення устаткування і виконання фотознімків зубців зубчатих коліс: 1 зубчате колесо, що досліджується; 2 - спеціальне устаткування, що забезпечує отримання знімка зубців; 3 - цифрова фотокамера. На фіг. 3 - отримане цифрове зображення зубців шестірні тягового редуктора електропоїзда серії ЕР-2: а) новий зубець; б) зношений зубець. Технічний результат: зниження часу для визначення товщини зубців зубчатих коліс, можливість отримання реального профілю зношеного зубця, забезпечення автоматизованого раціонального підбору пари шестірня - зубчате колесо, виходячи з величини зносу зубців. 5 Комп’ютерна верстка Г. Паяльніков 94015 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
