Колінний шарнір для ортезів на нижню кінцівку

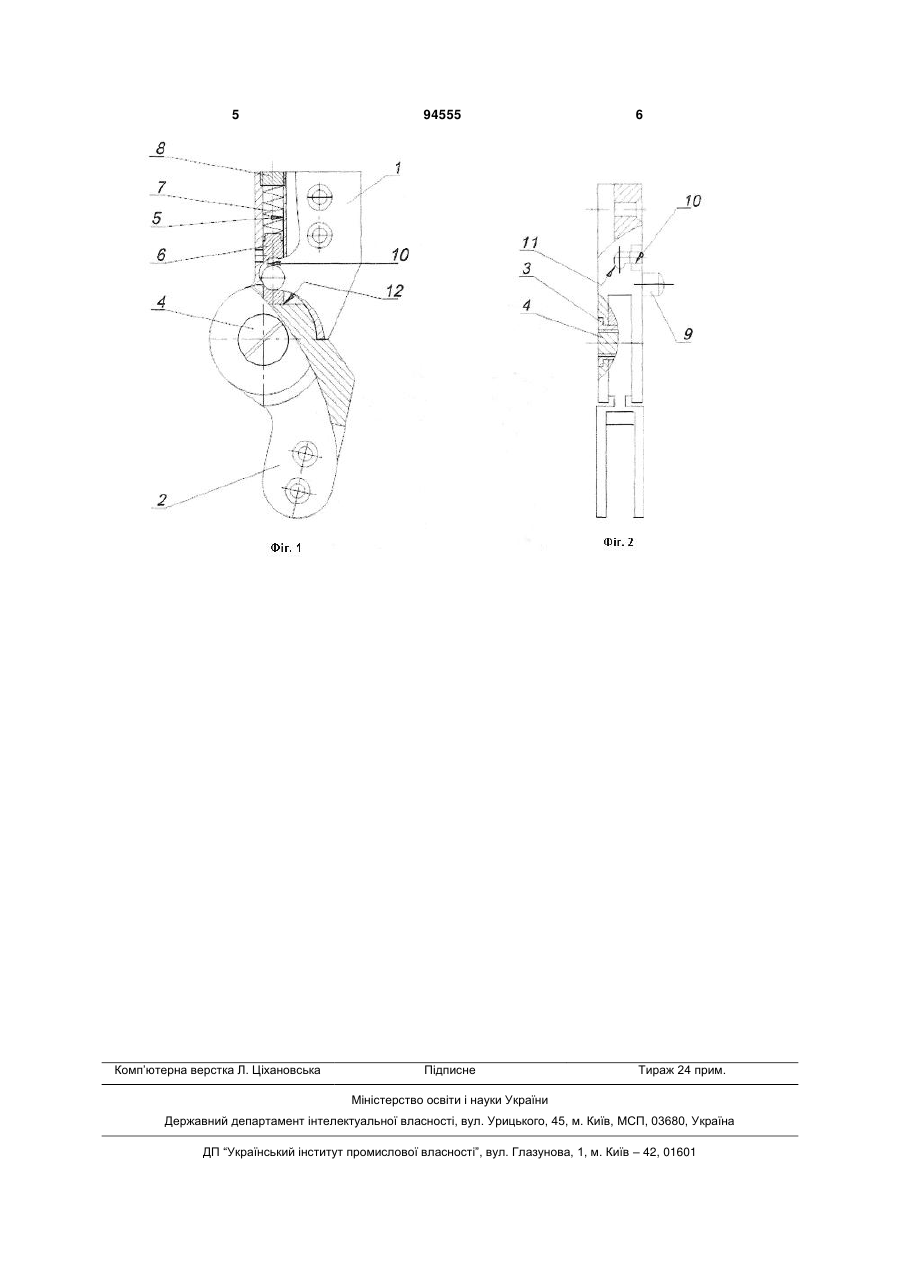

Колінний шарнір для ортезів на нижню кінцівку, який включає вилку з Г-подібним наскрізним пазом та наскрізним різьбовим отвором, жорстко сполучену з шиною ортеза, та фіксатор, виконаний у вигляді фігурної пластини з упорною площадкою, пружини, сполученої з повзуном, встановленої в різьбовому отворі вилки, з другого кінця якого встановлена заглушка, та важеля, встановленого в Г-подібному наскрізному пазу вилки, який відрізняється тим, що фігурна вилка жорстко сполучена з верхньою шиною ортеза, повзун виконано у вигляді циліндричного штифта, жорстко сполученого з важелем, друга сторона пружини прикріплена до заглушки, а фігурна пластина фіксатора жорстко сполучена з нижньою шиною ортеза. (19) (21) a201008584 (22) 09.07.2010 (24) 10.05.2011 (46) 10.05.2011, Бюл.№ 9, 2011 р. (72) БУБЛІЙ ВАЛЕНТИН ВОЛОДИМИРОВИЧ, БАЄВ ПАВЛО ОЛЕКСАНДРОВИЧ, ПІВОВАРОВ ВІКТОР ВОЛОДИМИРОВИЧ (73) УКРАЇНСЬКИЙ НАУКОВО-ДОСЛІДНИЙ ІНСТИТУТ ПРОТЕЗУВАННЯ, ПРОТЕЗОБУДУВАННЯ ТА ВІДНОВЛЕННЯ ПРАЦЕЗДАТНОСТІ (56) UA 60781 A, 15.10.2003, UA 87226 C2, 25.06.2009, EP 0016268 A1, 01.10.1980, EP 0167727A2, 15.01.1986, SU 925337 A1, 07.05.1982, RU 2193372 C2, 27.11.2002. 3 лем, встановленим в Г-подібному пазу вилки; другий повзун, встановлений в наскрізному різьбовому отворі вилки та виконаний у вигляді підпружиненого стакана, контактно сполученого з упорною площадкою фіксатора з однієї сторони та з гвинтом з другої сторони; роз'єднувач, виконаний у вигляді виступу фігурної пластини фіксатора. Цей пристрій прийнято за прототип. Недоліки його полягають в складності та громіздкості конструктивного рішення, що підвищує вагу, знижує надійність та естетичний вигляд шарніра. Технічною задачею винаходу являється спрощення конструкції та підвищення надійності роботи колінного шарніру. Ця задача вирішена тим, що в колінному шарнірі для ортезів на нижню кінцівку, який включає вилку з Г-подібним наскрізним пазом та наскрізним різьбовим отвором, жорстко сполучену з шиною ортеза, та фіксатор, виконаний у вигляді фігурної пластини з упорною площадкою, пружини, сполученої з повзуном, та важеля, встановленого в Гподібному наскрізному пазу вилки, в різьбовому отворі з одного кінця встановлена заглушка, згідно з винаходом, фігурна вилка жорстко сполучена з верхньою шиною ортеза, повзун виконано у вигляді циліндричного штифта, жорстко сполученого з важелем, друга сторона пружини прикріплена до заглушки, а фіксатор жорстко сполучений з нижньою шиною ортеза. Таке рішення за рахунок приєднання вилки до верхньої шини ортеза дозволяє повзун, виконати у вигляді циліндричного штифта, встановити його в різьбовому отворі вилки, фіксатор виконати у вигляді фігурної пластини без виступу роз'єднувача та без паза для повзуна, а другий повзун не встановлювати. Тобто, конструкція шарніра значно спрощується, зменшується кількість складових деталей, вага та габарити, що підвищує надійність його роботи. Шарнір можна використовувати і в протезах гомілки з манжеткою на стегно. Суть винаходу пояснюється кресленням, де на фіг.1, 2 приведено загальний вигляд колінного шарніра для ортезів нижніх кінцівок в двох проекціях. Колінний шарнір для ортезів на нижню кінцівку виконано у вигляді фігурної вилки 1, жорстко сполученої з верхньою шиною, та фіксатора 2, жорстко сполученого з нижньою шиною ортеза або протеза. Фігурна вилка 1 та фіксатор 2 з можливістю кутового переміщення сполучені між собою за допомогою осі 3, виконаної у вигляді гайки та гвинта 4. В верхній частині вилки виконано наскрізний 94555 4 отвір 5, в якому розміщено повзун 6, виконаний у вигляді циліндричного штифта та контактно сполучений з пружиною 7, яка другим кінцем прикріплена до заглушки 8. На повзуні 6 закріплено важіль 9, який з можливістю переміщення встановлено в Г-подібному пазу 10, виконаному на зовнішній стороні вилки 1. Г-подібний паз 10 виконано із заглибленням 11 для розміщення важеля 9 в положення "фіксації". Фіксатор 2 виконано у вигляді фігурної пластини з горизонтальною упорною площадкою 12 та жорстко сполучено з нижньою шиною ортеза. Колінний шарнір для ортезів на нижню кінцівку працює наступним чином. У вихідному положенні колінний шарнір знаходиться в "замкнутому" стані. Важіль 9 встановлений в заглибленні 11 Г-подібного паза 10, а повзун 6 контактно сполучений з упорною площадкою 12 фіксатора 2. Кутові рухи колінного шарніра зафіксовані. Для розмикання колінного шарніра натискають на виступаючу частину важеля 9, виводять його із заглиблення 11 і переміщують по Г-подібному пазу 10, переміщуючи вгору повзун 6 до повного розмикання його з упорною площадкою 12 фіксатора 2. Фіксатор 2 після цього забезпечує можливість кутових переміщень колінного шарніра та необхідний кут згинання, що потрібно, наприклад, при сидінні. Для фіксації колінного шарніра виступаючу частину важеля 9 переміщують по Г-подібному пазу 10 до заглиблення 11. Повзун 6 під дією пружини 7 входить в контакт з упорною площадкою 12 фіксатора 2 та фіксує його, перешкоджаючи здійсненню кутових переміщень шарніра. Пацієнт може переміщуватися із зафіксованим колінним шарніром, що дає можливість звільнити від навантаження колінний суглоб, якщо це необхідно при лікуванні травм та патологій нижніх кінцівок. В УкрНДІ протезування виготовлено 20 комплектів колінних шарнірів для реципрокних ортезів нижніх кінцівок, які були використанні при ортезуванні пацієнтів з різними патологіями та травмами нижніх кінцівок. Експериментальні випробування таких ортезів дали позитивні результати. Таким чином, конструкція такого колінного шарніра за рахунок спрощення механізму дозволяє знизити габарити та вагу колінного шарніра, підвищити надійність та полегшити користування ортезами нижніх кінцівок пацієнтам при лікуванні патологій та ушкоджень нижніх кінцівок, які потребують фіксації колінного суглоба при ходьбі та його розфіксації при сидінні. 5 Комп’ютерна верстка Л. Ціхановська 94555 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
