Високовольтний вимірювальний трансформатор напруги

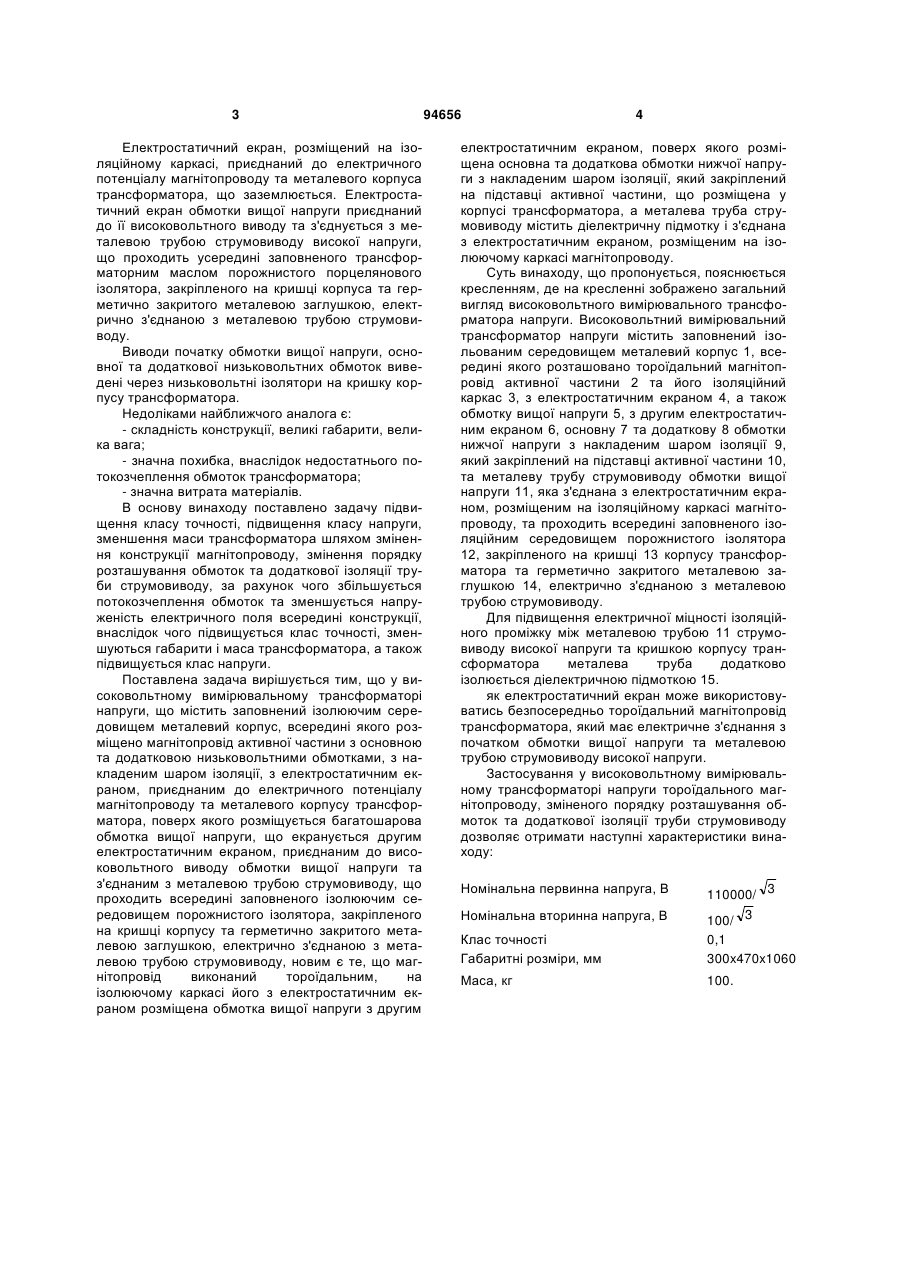

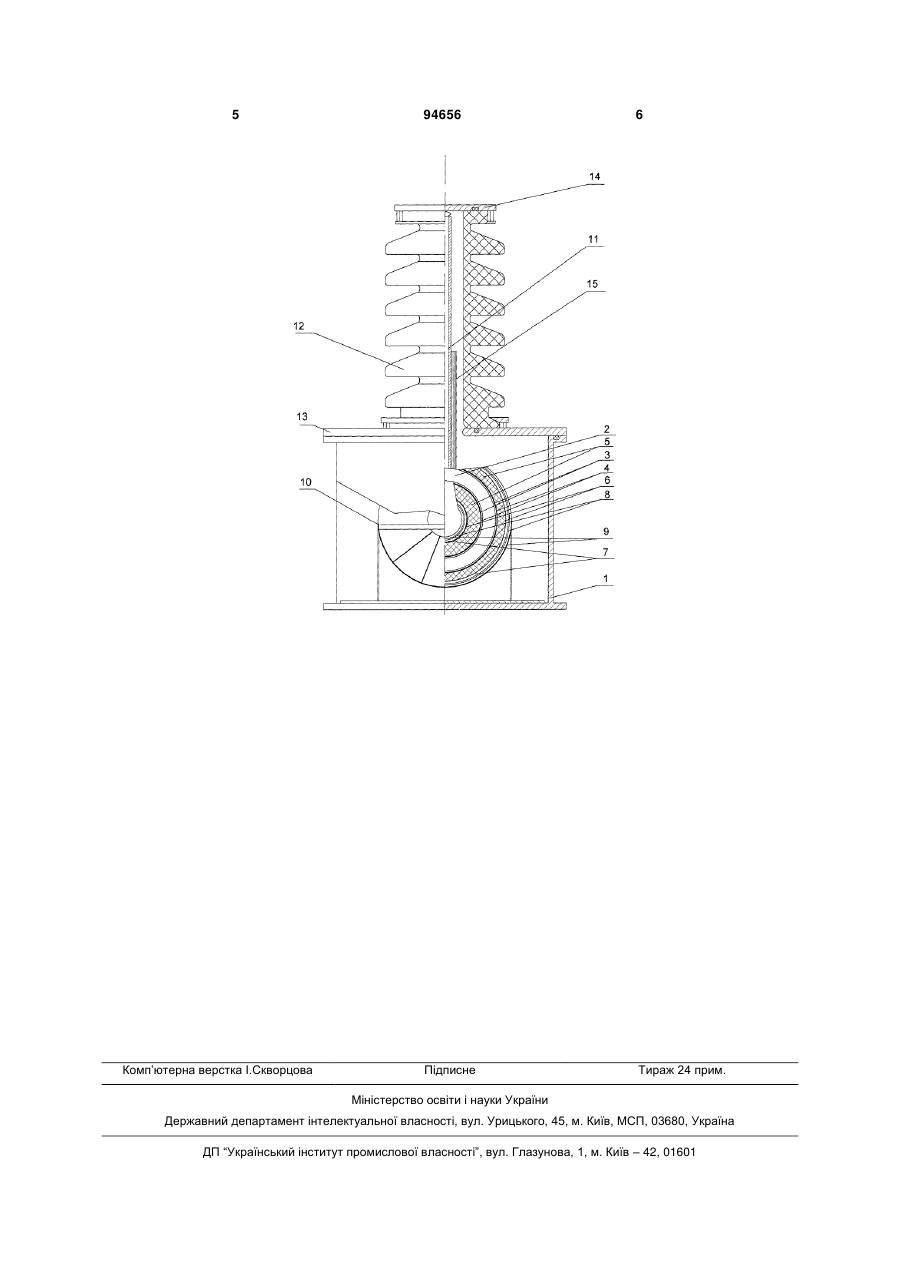

1. Високовольтний вимірювальний трансформатор напруги, що містить заповнений ізолюючим середовищем металевий корпус, всередині якого розміщено магнітопровід активної частини, основну та додаткову низьковольтні обмотки, з накла C2 2 94656 1 3 Електростатичний екран, розміщений на ізоляційному каркасі, приєднаний до електричного потенціалу магнітопроводу та металевого корпуса трансформатора, що заземлюється. Електростатичний екран обмотки вищої напруги приєднаний до її високовольтного виводу та з'єднується з металевою трубою струмовиводу високої напруги, що проходить усередині заповненого трансформаторним маслом порожнистого порцелянового ізолятора, закріпленого на кришці корпуса та герметично закритого металевою заглушкою, електрично з'єднаною з металевою трубою струмовиводу. Виводи початку обмотки вищої напруги, основної та додаткової низьковольтних обмоток виведені через низьковольтні ізолятори на кришку корпусу трансформатора. Недоліками найближчого аналога є: - складність конструкції, великі габарити, велика вага; - значна похибка, внаслідок недостатнього потокозчеплення обмоток трансформатора; - значна витрата матеріалів. В основу винаходу поставлено задачу підвищення класу точності, підвищення класу напруги, зменшення маси трансформатора шляхом змінення конструкції магнітопроводу, змінення порядку розташування обмоток та додаткової ізоляції труби струмовиводу, за рахунок чого збільшується потокозчеплення обмоток та зменшується напруженість електричного поля всередині конструкції, внаслідок чого підвищується клас точності, зменшуються габарити і маса трансформатора, а також підвищується клас напруги. Поставлена задача вирішується тим, що у високовольтному вимірювальному трансформаторі напруги, що містить заповнений ізолюючим середовищем металевий корпус, всередині якого розміщено магнітопровід активної частини з основною та додатковою низьковольтними обмотками, з накладеним шаром ізоляції, з електростатичним екраном, приєднаним до електричного потенціалу магнітопроводу та металевого корпусу трансформатора, поверх якого розміщується багатошарова обмотка вищої напруги, що екранується другим електростатичним екраном, приєднаним до високовольтного виводу обмотки вищої напруги та з'єднаним з металевою трубою струмовиводу, що проходить всередині заповненого ізолюючим середовищем порожнистого ізолятора, закріпленого на кришці корпусу та герметично закритого металевою заглушкою, електрично з'єднаною з металевою трубою струмовиводу, новим є те, що магнітопровід виконаний тороїдальним, на ізолюючому каркасі його з електростатичним екраном розміщена обмотка вищої напруги з другим 94656 4 електростатичним екраном, поверх якого розміщена основна та додаткова обмотки нижчої напруги з накладеним шаром ізоляції, який закріплений на підставці активної частини, що розміщена у корпусі трансформатора, а металева труба струмовиводу містить діелектричну підмотку і з'єднана з електростатичним екраном, розміщеним на ізолюючому каркасі магнітопроводу. Суть винаходу, що пропонується, пояснюється кресленням, де на кресленні зображено загальний вигляд високовольтного вимірювального трансформатора напруги. Високовольтний вимірювальний трансформатор напруги містить заповнений ізольованим середовищем металевий корпус 1, всередині якого розташовано тороїдальний магнітопровід активної частини 2 та його ізоляційний каркас 3, з електростатичним екраном 4, а також обмотку вищої напруги 5, з другим електростатичним екраном 6, основну 7 та додаткову 8 обмотки нижчої напруги з накладеним шаром ізоляції 9, який закріплений на підставці активної частини 10, та металеву трубу струмовиводу обмотки вищої напруги 11, яка з'єднана з електростатичним екраном, розміщеним на ізоляційному каркасі магнітопроводу, та проходить всередині заповненого ізоляційним середовищем порожнистого ізолятора 12, закріпленого на кришці 13 корпусу трансформатора та герметично закритого металевою заглушкою 14, електрично з'єднаною з металевою трубою струмовиводу. Для підвищення електричної міцності ізоляційного проміжку між металевою трубою 11 струмовиводу високої напруги та кришкою корпусу трансформатора металева труба додатково ізолюється діелектричною підмоткою 15. як електростатичний екран може використовуватись безпосередньо тороїдальний магнітопровід трансформатора, який має електричне з'єднання з початком обмотки вищої напруги та металевою трубою струмовиводу високоїнапруги. Застосування у високовольтному вимірювальному трансформаторі напруги тороїдального магнітопроводу, зміненого порядку розташування обмоток та додаткової ізоляції труби струмовиводу дозволяє отримати наступні характеристики винаходу: Номінальна первинна напруга, В 110000/ 3 Номінальна вторинна напруга, В Клас точності Габаритні розміри, мм 100/ 3 0,1 300x470x1060 Маса, кг 100. 5 Комп’ютерна верстка І.Скворцова 94656 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
