Українська лазня куценко

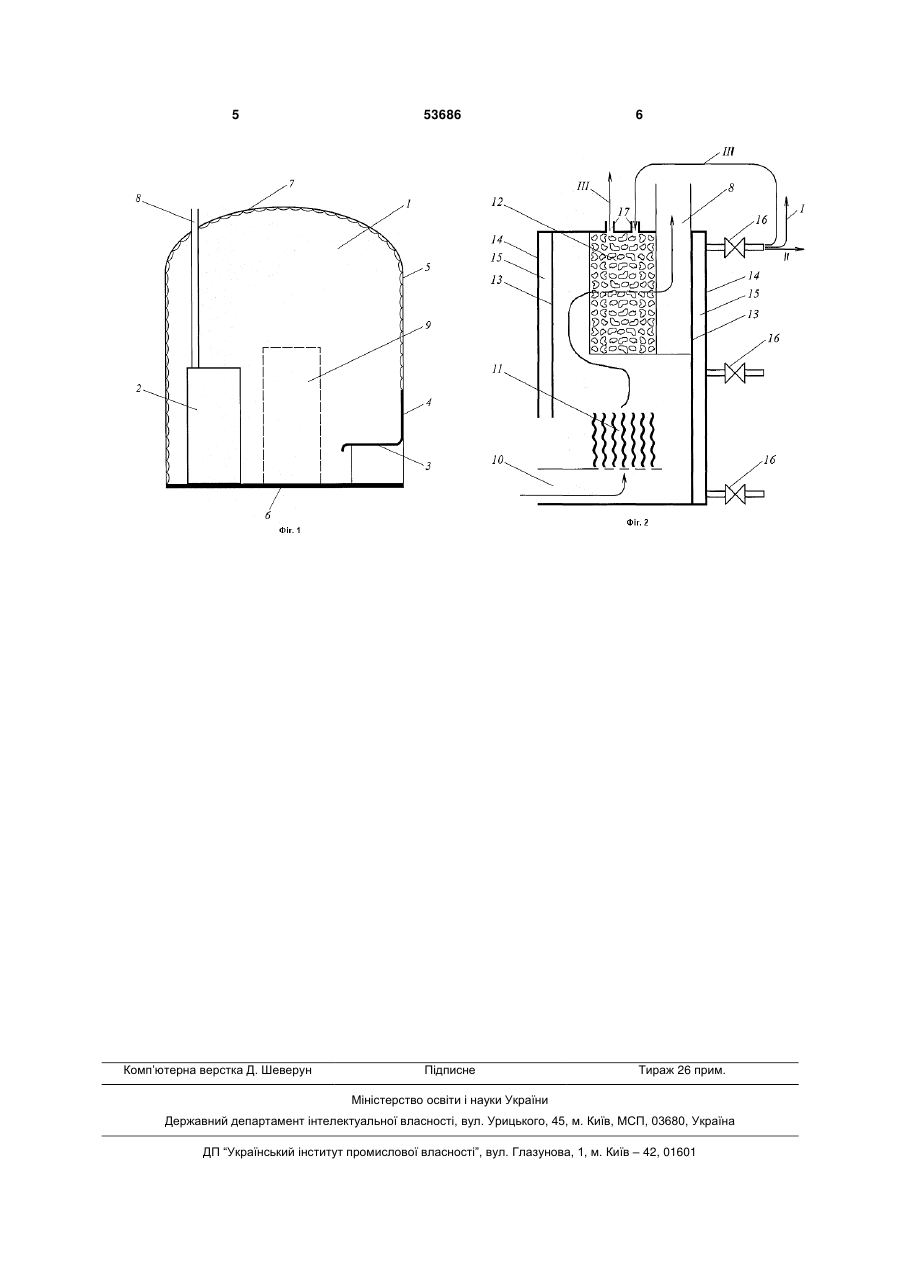

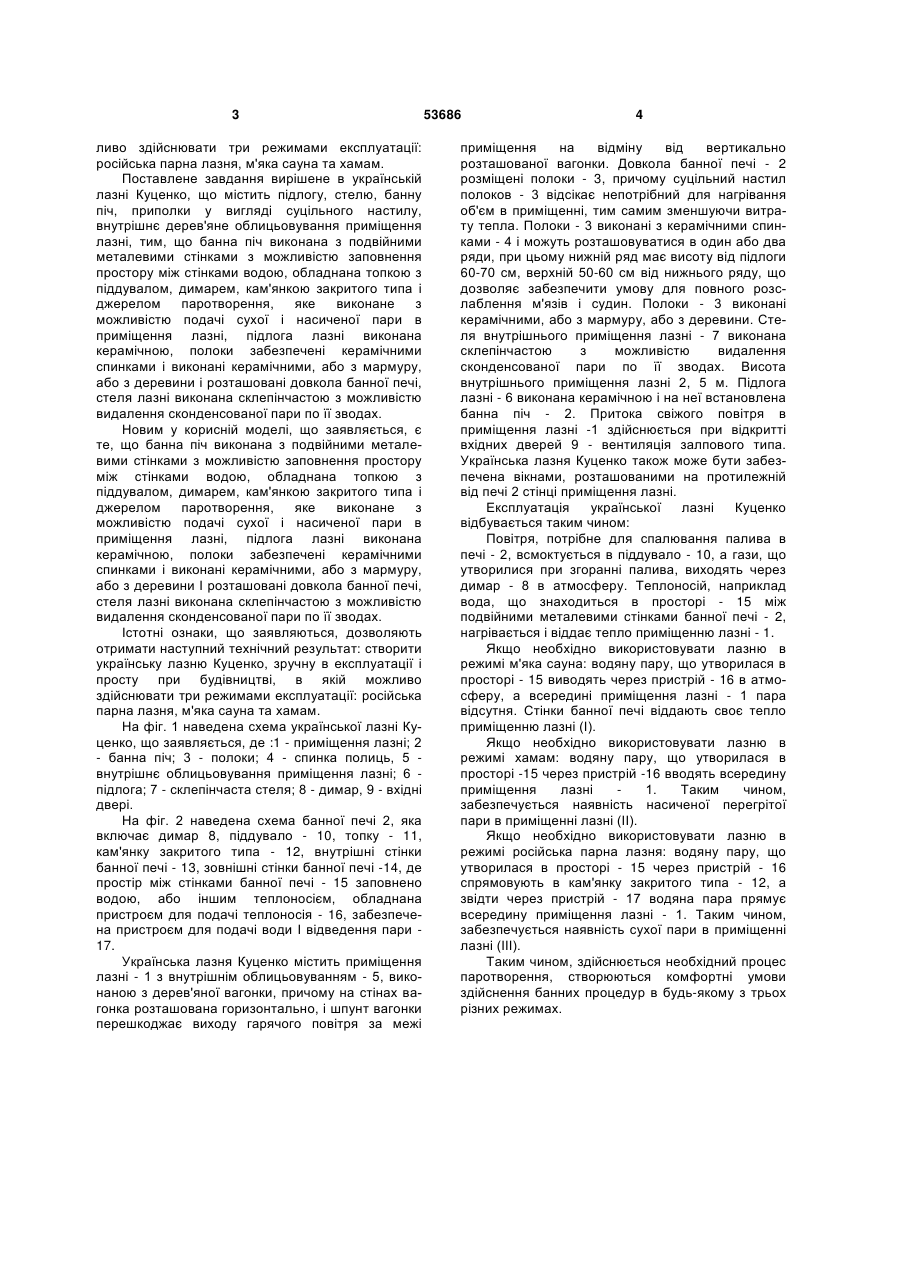

Лазня, що містить підлогу, стелю, банну піч, приполки у вигляді суцільного настилу, внутрішнє дерев'яне облицьовування приміщення лазні, яка відрізняється тим, що банна піч виконана з подвійними металевими стінками з можливістю за 3 ливо здійснювати три режимами експлуатації: російська парна лазня, м'яка сауна та хамам. Поставлене завдання вирішене в українській лазні Куценко, що містить підлогу, стелю, банну піч, приполки у вигляді суцільного настилу, внутрішнє дерев'яне облицьовування приміщення лазні, тим, що банна піч виконана з подвійними металевими стінками з можливістю заповнення простору між стінками водою, обладнана топкою з піддувалом, димарем, кам'янкою закритого типа і джерелом паротворення, яке виконане з можливістю подачі сухої і насиченої пари в приміщення лазні, підлога лазні виконана керамічною, полоки забезпечені керамічними спинками і виконані керамічними, або з мармуру, або з деревини і розташовані довкола банної печі, стеля лазні виконана склепінчастою з можливістю видалення сконденсованої пари по її зводах. Новим у корисній моделі, що заявляється, є те, що банна піч виконана з подвійними металевими стінками з можливістю заповнення простору між стінками водою, обладнана топкою з піддувалом, димарем, кам'янкою закритого типа і джерелом паротворення, яке виконане з можливістю подачі сухої і насиченої пари в приміщення лазні, підлога лазні виконана керамічною, полоки забезпечені керамічними спинками і виконані керамічними, або з мармуру, або з деревини І розташовані довкола банної печі, стеля лазні виконана склепінчастою з можливістю видалення сконденсованої пари по її зводах. Істотні ознаки, що заявляються, дозволяють отримати наступний технічний результат: створити українську лазню Куценко, зручну в експлуатації і просту при будівництві, в якій можливо здійснювати три режимами експлуатації: російська парна лазня, м'яка сауна та хамам. На фіг. 1 наведена схема української лазні Куценко, що заявляється, де :1 - приміщення лазні; 2 - банна піч; 3 - полоки; 4 - спинка полиць, 5 внутрішнє облицьовування приміщення лазні; 6 підлога; 7 - склепінчаста стеля; 8 - димар, 9 - вхідні двері. На фіг. 2 наведена схема банної печі 2, яка включає димар 8, піддувало - 10, топку - 11, кам'янку закритого типа - 12, внутрішні стінки банної печі - 13, зовнішні стінки банної печі -14, де простір між стінками банної печі - 15 заповнено водою, або іншим теплоносієм, обладнана пристроєм для подачі теплоносія - 16, забезпечена пристроєм для подачі води І відведення пари 17. Українська лазня Куценко містить приміщення лазні - 1 з внутрішнім облицьовуванням - 5, виконаною з дерев'яної вагонки, причому на стінах вагонка розташована горизонтально, і шпунт вагонки перешкоджає виходу гарячого повітря за межі 53686 4 приміщення на відміну від вертикально розташованої вагонки. Довкола банної печі - 2 розміщені полоки - 3, причому суцільний настил полоков - 3 відсікає непотрібний для нагрівання об'єм в приміщенні, тим самим зменшуючи витрату тепла. Полоки - 3 виконані з керамічними спинками - 4 і можуть розташовуватися в один або два ряди, при цьому нижній ряд має висоту від підлоги 60-70 см, верхній 50-60 см від нижнього ряду, що дозволяє забезпечити умову для повного розслаблення м'язів і судин. Полоки - 3 виконані керамічними, або з мармуру, або з деревини. Стеля внутрішнього приміщення лазні - 7 виконана склепінчастою з можливістю видалення сконденсованої пари по її зводах. Висота внутрішнього приміщення лазні 2, 5 м. Підлога лазні - 6 виконана керамічною і на неї встановлена банна піч - 2. Притока свіжого повітря в приміщення лазні -1 здійснюється при відкритті вхідних дверей 9 - вентиляція залпового типа. Українська лазня Куценко також може бути забезпечена вікнами, розташованими на протилежній від печі 2 стінці приміщення лазні. Експлуатація української лазні Куценко відбувається таким чином: Повітря, потрібне для спалювання палива в печі - 2, всмоктується в піддувало - 10, а гази, що утворилися при згоранні палива, виходять через димар - 8 в атмосферу. Теплоносій, наприклад вода, що знаходиться в просторі - 15 між подвійними металевими стінками банної печі - 2, нагрівається і віддає тепло приміщенню лазні - 1. Якщо необхідно використовувати лазню в режимі м'яка сауна: водяну пару, що утворилася в просторі - 15 виводять через пристрій - 16 в атмосферу, а всередині приміщення лазні - 1 пара відсутня. Стінки банної печі віддають своє тепло приміщенню лазні (І). Якщо необхідно використовувати лазню в режимі хамам: водяну пару, що утворилася в просторі -15 через пристрій -16 вводять всередину приміщення лазні 1. Таким чином, забезпечується наявність насиченої перегрітої пари в приміщенні лазні (ІІ). Якщо необхідно використовувати лазню в режимі російська парна лазня: водяну пару, що утворилася в просторі - 15 через пристрій - 16 спрямовують в кам'янку закритого типа - 12, а звідти через пристрій - 17 водяна пара прямує всередину приміщення лазні - 1. Таким чином, забезпечується наявність сухої пари в приміщенні лазні (ІІІ). Таким чином, здійснюється необхідний процес паротворення, створюються комфортні умови здійснення банних процедур в будь-якому з трьох різних режимах. 5 Комп’ютерна верстка Д. Шеверун 53686 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
