Машина для внесення сипучих мінеральних добрив

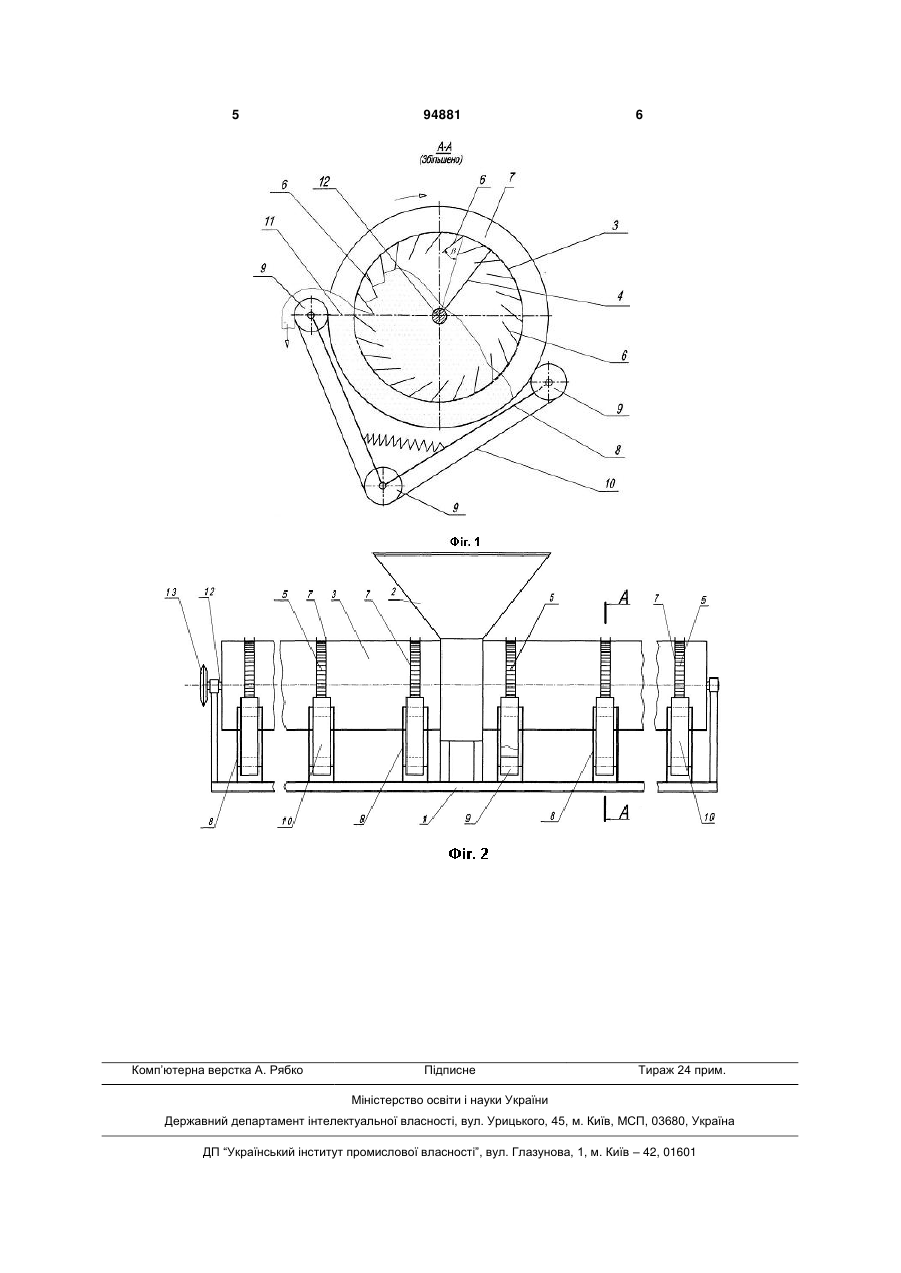

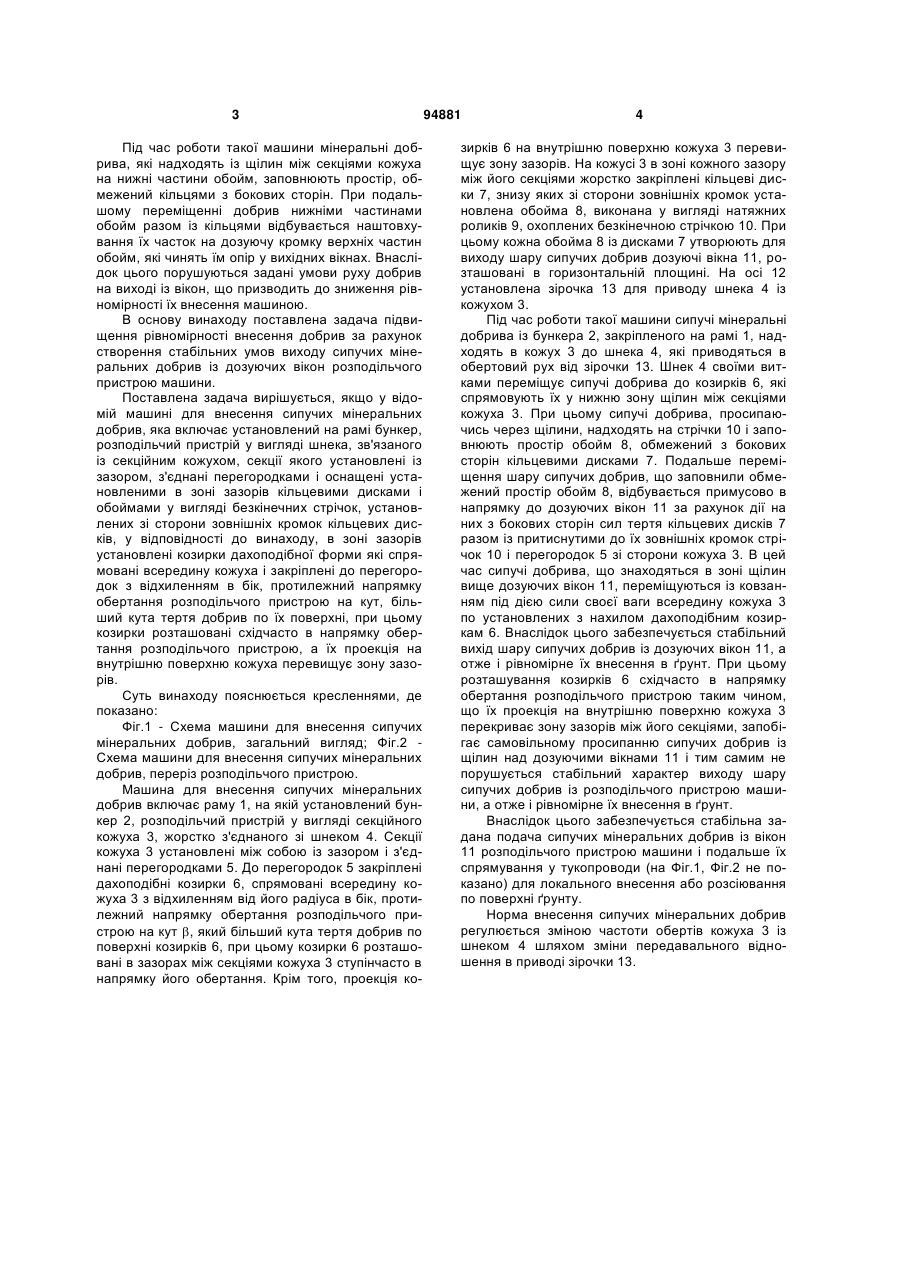

Машина для внесення сипучих мінеральних добрив, яка включає установлений на рамі 1 бункер 2, розподільчий пристрій у вигляді шнека 4, зв'язаного із секційним кожухом 3, секції якого установлені із зазором, з'єднані перегородками 5 і оснащені установленими в зоні зазорів кільцевими дисками 7 і обоймами 8 у вигляді безкінечних стрічок, установлених зі сторони зовнішніх кромок кільцевих дисків, яка відрізняється тим, що в зоні зазорів установлені козирки дахоподібної форми 6, спрямовані всередину кожуха і закріплені до перегородок з відхиленням в бік, протилежний напрямку обертання робочого органу на кут, більший кута тертя добрив по їх поверхні, при цьому козирки розташовані східчасто в напрямку обертання розподільчого пристрою, а їх проекція на внутрішню поверхню кожуха перевищує зону зазорів. Винахід має відношення до сільськогосподарського машинобудування, а саме до машин для внесення мінеральних добрив та інших сипучих матеріалів. Відомий розкидач сипучих матеріалів, в якому шнек жорстко з'єднаний із секційним кожухом, охопленим в зоні зазорів безкінечними стрічками, які установлені на рамі за допомогою закріплених на ній барабанів і утворюють в нижній частині кожуха вихідні вікна з розташуванням стрічок під сипучим матеріалом [А.С. СССР №993851, МКл. А01С 15/00, 1983]. Під час роботи такого розкидача на виході із вікон, розташованих в нижній частині кожуха, утворюється активний шар сипучих матеріалів, який характеризується тим,, що швидкість його часток змінюється по висоті вихідного вікна. Внаслідок цього погіршується рівномірність внесення розкидачем сипучих мінеральних добрив. Відомий розкидач сипучого матеріалу оснащений накопичувачем, багатозахідним шнеком, жорстко з'єднаним із секційним кожухом, секції якого розміщені із зазором, в яких установлено плоске кільце, гнучкими спрямовувачами у вигляді безкінечної стрічки і пластинами для регулювання дози висіву. [А.С. СССР №1376967, МКл. А01С 15/00, 1988]. Під час роботи відомого розкидача пластини у вихідних вікнах своєю дією на сипучий матеріал змінюють його характер руху що призводить до погіршення рівномірності внесення добрив розкидачем. При цьому періодичне підживлення висівним матеріалом спрямовувачів призводить до нерівномірного їх виходу із вікон, а отже і до погіршення рівномірності їх внесення. За прототип прийнята машина для внесення твердих мінеральних добрив, до складу якої входить розподільчий пристрій у вигляді шнека, який зв'язаний із секційним кожухом, при цьому секції кожуха установлені із зазором, з'єднані перегородками, оснащені кільцевими дисками і обоймами, нижні частини яких установлені зі сторони зовнішніх кромок кільцевих дисків і виконані у вигляді безкінечної стрічки [А.С. СССР №1604200 МКл. А01С 15/00, 1990]. UA (11) 94881 (13) (21) a201011659 (22) 30.09.2010 (24) 10.06.2011 (46) 10.06.2011, Бюл.№ 11, 2011 р. (72) ФЕСЕНКО ГРИГОРІЙ ВАСИЛЬОВИЧ, СІВЦОВ ОЛЕКСАНДР ВОЛОДИМИРОВИЧ, СІВЦОВ ЮРІЙ ВОЛОДИМИРОВИЧ, ДУДЕНКО ВАСИЛЬ ПЕТРОВИЧ (73) ФЕСЕНКО ГРИГОРІЙ ВАСИЛЬОВИЧ, СІВЦОВ ОЛЕКСАНДР ВОЛОДИМИРОВИЧ, СІВЦОВ ЮРІЙ ВОЛОДИМИРОВИЧ, ДУДЕНКО ВАСИЛЬ ПЕТРОВИЧ (56) UA 91794 C2, 25.08.2010 SU 1748705 A1, 23.07.1992 SU 1604200 A1, 07.11.1990 SU 1588300 A1, 30.08.1990 SU 1376967 A1, 29.02.1988 SU 1296030 A1, 15.03.1987 SU 1237107 A1, 15.06.1986 SU 1232163 A1, 23.05.1986 SU 1091871 A, 15.05.1984 SU 993851 A, 17.02.1983 C2 2 (19) 1 3 Під час роботи такої машини мінеральні добрива, які надходять із щілин між секціями кожуха на нижні частини обойм, заповнюють простір, обмежений кільцями з бокових сторін. При подальшому переміщенні добрив нижніми частинами обойм разом із кільцями відбувається наштовхування їх часток на дозуючу кромку верхніх частин обойм, які чинять їм опір у вихідних вікнах. Внаслідок цього порушуються задані умови руху добрив на виході із вікон, що призводить до зниження рівномірності їх внесення машиною. В основу винаходу поставлена задача підвищення рівномірності внесення добрив за рахунок створення стабільних умов виходу сипучих мінеральних добрив із дозуючих вікон розподільчого пристрою машини. Поставлена задача вирішується, якщо у відомій машині для внесення сипучих мінеральних добрив, яка включає установлений на рамі бункер, розподільчий пристрій у вигляді шнека, зв'язаного із секційним кожухом, секції якого установлені із зазором, з'єднані перегородками і оснащені установленими в зоні зазорів кільцевими дисками і обоймами у вигляді безкінечних стрічок, установлених зі сторони зовнішніх кромок кільцевих дисків, у відповідності до винаходу, в зоні зазорів установлені козирки дахоподібної форми які спрямовані всередину кожуха і закріплені до перегородок з відхиленням в бік, протилежний напрямку обертання розподільчого пристрою на кут, більший кута тертя добрив по їх поверхні, при цьому козирки розташовані східчасто в напрямку обертання розподільчого пристрою, а їх проекція на внутрішню поверхню кожуха перевищує зону зазорів. Суть винаходу пояснюється кресленнями, де показано: Фіг.1 - Схема машини для внесення сипучих мінеральних добрив, загальний вигляд; Фіг.2 Схема машини для внесення сипучих мінеральних добрив, переріз розподільчого пристрою. Машина для внесення сипучих мінеральних добрив включає раму 1, на якій установлений бункер 2, розподільчий пристрій у вигляді секційного кожуха 3, жорстко з'єднаного зі шнеком 4. Секції кожуха 3 установлені між собою із зазором і з'єднані перегородками 5. До перегородок 5 закріплені дахоподібні козирки 6, спрямовані всередину кожуха 3 з відхиленням від його радіуса в бік, протилежний напрямку обертання розподільчого пристрою на кут , який більший кута тертя добрив по поверхні козирків 6, при цьому козирки 6 розташовані в зазорах між секціями кожуха 3 ступінчасто в напрямку його обертання. Крім того, проекція ко 94881 4 зирків 6 на внутрішню поверхню кожуха 3 перевищує зону зазорів. На кожусі 3 в зоні кожного зазору між його секціями жорстко закріплені кільцеві диски 7, знизу яких зі сторони зовнішніх кромок установлена обойма 8, виконана у вигляді натяжних роликів 9, охоплених безкінечною стрічкою 10. При цьому кожна обойма 8 із дисками 7 утворюють для виходу шару сипучих добрив дозуючі вікна 11, розташовані в горизонтальній площині. На осі 12 установлена зірочка 13 для приводу шнека 4 із кожухом 3. Під час роботи такої машини сипучі мінеральні добрива із бункера 2, закріпленого на рамі 1, надходять в кожух 3 до шнека 4, які приводяться в обертовий рух від зірочки 13. Шнек 4 своїми витками переміщує сипучі добрива до козирків 6, які спрямовують їх у нижню зону щілин між секціями кожуха 3. При цьому сипучі добрива, просипаючись через щілини, надходять на стрічки 10 і заповнюють простір обойм 8, обмежений з бокових сторін кільцевими дисками 7. Подальше переміщення шару сипучих добрив, що заповнили обмежений простір обойм 8, відбувається примусово в напрямку до дозуючих вікон 11 за рахунок дії на них з бокових сторін сил тертя кільцевих дисків 7 разом із притиснутими до їх зовнішніх кромок стрічок 10 і перегородок 5 зі сторони кожуха 3. В цей час сипучі добрива, що знаходяться в зоні щілин вище дозуючих вікон 11, переміщуються із ковзанням під дією сили своєї ваги всередину кожуха 3 по установлених з нахилом дахоподібним козиркам 6. Внаслідок цього забезпечується стабільний вихід шару сипучих добрив із дозуючих вікон 11, а отже і рівномірне їх внесення в ґрунт. При цьому розташування козирків 6 східчасто в напрямку обертання розподільчого пристрою таким чином, що їх проекція на внутрішню поверхню кожуха 3 перекриває зону зазорів між його секціями, запобігає самовільному просипанню сипучих добрив із щілин над дозуючими вікнами 11 і тим самим не порушується стабільний характер виходу шару сипучих добрив із розподільчого пристрою машини, а отже і рівномірне їх внесення в ґрунт. Внаслідок цього забезпечується стабільна задана подача сипучих мінеральних добрив із вікон 11 розподільчого пристрою машини і подальше їх спрямування у тукопроводи (на Фіг.1, Фіг.2 не показано) для локального внесення або розсіювання по поверхні ґрунту. Норма внесення сипучих мінеральних добрив регулюється зміною частоти обертів кожуха 3 із шнеком 4 шляхом зміни передавального відношення в приводі зірочки 13. 5 Комп’ютерна верстка А. Рябко 94881 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
