Рибальська снасть

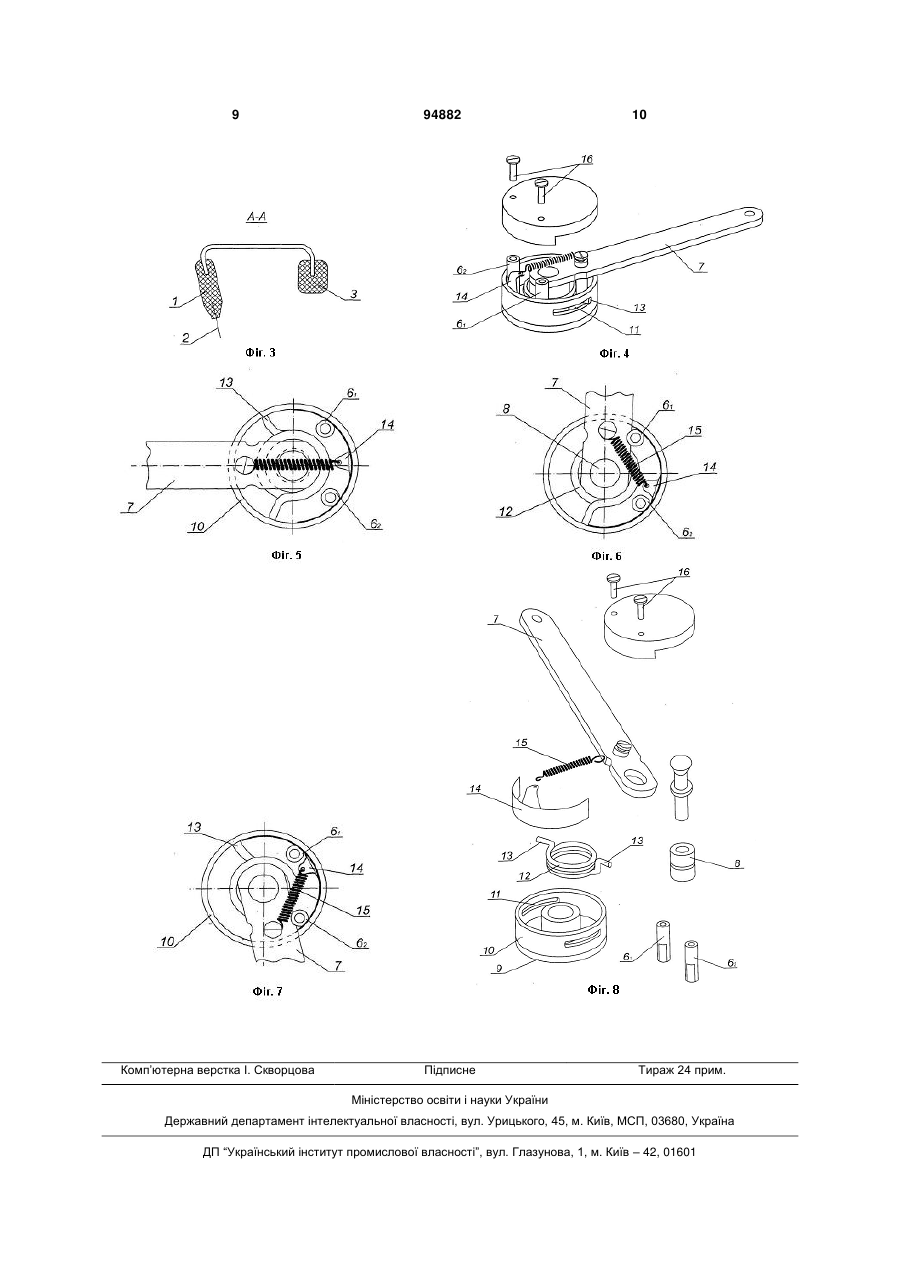

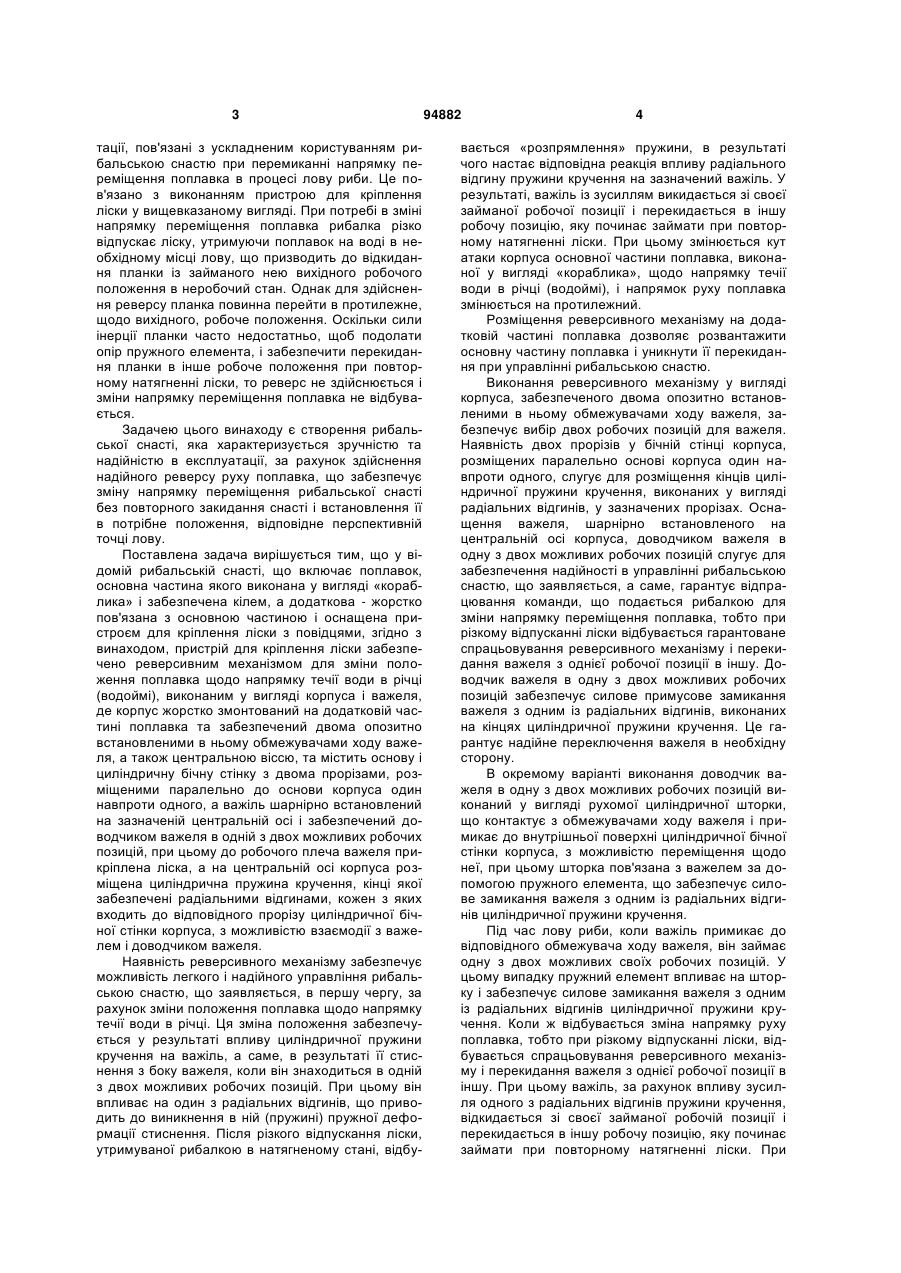

1. Рибальська снасть, що включає поплавок, основна частина якого виконана у вигляді "кораблика" і забезпечена кілем, а додаткова - жорстко пов'язана з основною частиною і оснащена пристроєм для кріплення ліски з повідцями, яка відрізняється тим, що пристрій для кріплення ліски забезпечено реверсивним механізмом для зміни положення поплавка щодо напрямку течії води в річці (водоймі), виконаним у вигляді корпуса і важеля, де корпус жорстко змонтований на додатко C2 2 (19) 1 3 тації, пов'язані з ускладненим користуванням рибальською снастю при перемиканні напрямку переміщення поплавка в процесі лову риби. Це пов'язано з виконанням пристрою для кріплення ліски у вищевказаному вигляді. При потребі в зміні напрямку переміщення поплавка рибалка різко відпускає ліску, утримуючи поплавок на воді в необхідному місці лову, що призводить до відкидання планки із займаного нею вихідного робочого положення в неробочий стан. Однак для здійснення реверсу планка повинна перейти в протилежне, щодо вихідного, робоче положення. Оскільки сили інерції планки часто недостатньо, щоб подолати опір пружного елемента, і забезпечити перекидання планки в інше робоче положення при повторному натягненні ліски, то реверс не здійснюється і зміни напрямку переміщення поплавка не відбувається. Задачею цього винаходу є створення рибальської снасті, яка характеризується зручністю та надійністю в експлуатації, за рахунок здійснення надійного реверсу руху поплавка, що забезпечує зміну напрямку переміщення рибальської снасті без повторного закидання снасті і встановлення її в потрібне положення, відповідне перспективній точці лову. Поставлена задача вирішується тим, що у відомій рибальській снасті, що включає поплавок, основна частина якого виконана у вигляді «кораблика» і забезпечена кілем, а додаткова - жорстко пов'язана з основною частиною і оснащена пристроєм для кріплення ліски з повідцями, згідно з винаходом, пристрій для кріплення ліски забезпечено реверсивним механізмом для зміни положення поплавка щодо напрямку течії води в річці (водоймі), виконаним у вигляді корпуса і важеля, де корпус жорстко змонтований на додатковій частині поплавка та забезпечений двома опозитно встановленими в ньому обмежувачами ходу важеля, а також центральною віссю, та містить основу і циліндричну бічну стінку з двома прорізами, розміщеними паралельно до основи корпуса один навпроти одного, а важіль шарнірно встановлений на зазначеній центральній осі і забезпечений доводчиком важеля в одній з двох можливих робочих позицій, при цьому до робочого плеча важеля прикріплена ліска, а на центральній осі корпуса розміщена циліндрична пружина кручення, кінці якої забезпечені радіальними відгинами, кожен з яких входить до відповідного прорізу циліндричної бічної стінки корпуса, з можливістю взаємодії з важелем і доводчиком важеля. Наявність реверсивного механізму забезпечує можливість легкого і надійного управління рибальською снастю, що заявляється, в першу чергу, за рахунок зміни положення поплавка щодо напрямку течії води в річці. Ця зміна положення забезпечується у результаті впливу циліндричної пружини кручення на важіль, а саме, в результаті її стиснення з боку важеля, коли він знаходиться в одній з двох можливих робочих позицій. При цьому він впливає на один з радіальних відгинів, що приводить до виникнення в ній (пружині) пружної деформації стиснення. Після різкого відпускання ліски, утримуваної рибалкою в натягненому стані, відбу 94882 4 вається «розпрямлення» пружини, в результаті чого настає відповідна реакція впливу радіального відгину пружини кручення на зазначений важіль. У результаті, важіль із зусиллям викидається зі своєї займаної робочої позиції і перекидається в іншу робочу позицію, яку починає займати при повторному натягненні ліски. При цьому змінюється кут атаки корпуса основної частини поплавка, виконаної у вигляді «кораблика», щодо напрямку течії води в річці (водоймі), і напрямок руху поплавка змінюється на протилежний. Розміщення реверсивного механізму на додатковій частині поплавка дозволяє розвантажити основну частину поплавка і уникнути її перекидання при управлінні рибальською снастю. Виконання реверсивного механізму у вигляді корпуса, забезпеченого двома опозитно встановленими в ньому обмежувачами ходу важеля, забезпечує вибір двох робочих позицій для важеля. Наявність двох прорізів у бічній стінці корпуса, розміщених паралельно основі корпуса один навпроти одного, слугує для розміщення кінців циліндричної пружини кручення, виконаних у вигляді радіальних відгинів, у зазначених прорізах. Оснащення важеля, шарнірно встановленого на центральній осі корпуса, доводчиком важеля в одну з двох можливих робочих позицій слугує для забезпечення надійності в управлінні рибальською снастю, що заявляється, а саме, гарантує відпрацювання команди, що подається рибалкою для зміни напрямку переміщення поплавка, тобто при різкому відпусканні ліски відбувається гарантоване спрацьовування реверсивного механізму і перекидання важеля з однієї робочої позиції в іншу. Доводчик важеля в одну з двох можливих робочих позицій забезпечує силове примусове замикання важеля з одним із радіальних відгинів, виконаних на кінцях циліндричної пружини кручення. Це гарантує надійне переключення важеля в необхідну сторону. В окремому варіанті виконання доводчик важеля в одну з двох можливих робочих позицій виконаний у вигляді рухомої циліндричної шторки, що контактує з обмежувачами ходу важеля і примикає до внутрішньої поверхні циліндричної бічної стінки корпуса, з можливістю переміщення щодо неї, при цьому шторка пов'язана з важелем за допомогою пружного елемента, що забезпечує силове замикання важеля з одним із радіальних відгинів циліндричної пружини кручення. Під час лову риби, коли важіль примикає до відповідного обмежувача ходу важеля, він займає одну з двох можливих своїх робочих позицій. У цьому випадку пружний елемент впливає на шторку і забезпечує силове замикання важеля з одним із радіальних відгинів циліндричної пружини кручення. Коли ж відбувається зміна напрямку руху поплавка, тобто при різкому відпусканні ліски, відбувається спрацьовування реверсивного механізму і перекидання важеля з однієї робочої позиції в іншу. При цьому важіль, за рахунок впливу зусилля одного з радіальних відгинів пружини кручення, відкидається зі своєї займаної робочій позиції і перекидається в іншу робочу позицію, яку починає займати при повторному натягненні ліски. При 5 цьому пружний елемент впливає на шторку і переміщує її з вихідного положення уздовж внутрішньої поверхні циліндричної бічної стінки корпуса в нове положення, при якому забезпечується силове замикання важеля з іншим радіальним відгином циліндричної пружини кручення. Таким чином, наявність у рибальській снасті, що заявляється, доводчика важеля дозволяє довести важіль у необхідну позицію і зафіксувати його в цьому положенні. Технічним результатом винаходу є підвищення зручності користування рибальською снастю, що заявляється, за рахунок підвищення надійності перемикання реверсивного механізму, що забезпечує зміну напрямку переміщення рибальської снасті під час лову риби. При цьому забезпечується можливість багаторазового переміщення пристрою, що заявляється, між берегом і місцем лову риби без повторного закидання снасті і встановлення її в потрібне положення, відповідне перспективній точці лову. Також забезпечується можливість лову риби на будь-якій відстані від берега і на будь-якій глибині. Суть заявленого винаходу пояснюється кресленнями, де на фіг. 1 показаний вигляд спереду рибальської снасті що заявляється; на фіг. 2 - вид зверху фіг. 1; на фіг. 3 - вид А-А фіг. 1; на фіг. 4 загальний вигляд реверсивного механізму рибальської снасті, що заявляється; на фіг. 5 - вид зверху реверсивного механізму при нейтральному положенні важеля; на фіг. 6 - вид реверсивного механізму при положенні важеля в одній робочій позиції; на фіг. 7 - вид реверсивного механізму при положенні важеля в іншій робочій позиції; на фіг. 8 показана збірка реверсивного механізму. Заявлена рибальська снасть містить поплавок, основна частина 1 якого виконана у вигляді «кораблика» і забезпечена кілем 2, а додаткова частина 3 жорстко пов'язана з основною частиною 1 і оснащена пристроєм для кріплення ліски 4 із повідцями. Пристрій для кріплення ліски 4 забезпечено реверсивним механізмом 5 для зміни положення поплавка щодо напрямку течії води в річці (водоймі). Реверсивний механізм 5 виконаний у вигляді корпуса, забезпеченого двома опозитно встановленими в ньому обмежувачами 6і і 6г ходу важеля 7, а також центральною віссю 8. Корпус реверсивного механізму 5 жорстко змонтований на додатковій частини 3 поплавка і містить основу 9 і циліндричну бічну стінку 10 з двома прорізами 11, розміщеними паралельно до основи 9 корпуса один навпроти одного. Реверсивний механізм 5 забезпечений важелем 7, шарнірно встановленим на центральній осі 8. Важіль 7 забезпечений доводчиком важеля 7 в одну з двох можливих робочих позицій. До робочого плеча важеля 7 прикріплена ліска 4, а на центральній осі 8 розміщена циліндрична пружина кручення 12, кінці якої мають радіальні відгини 13, кожен з яких входить до відповідного прорізу 11 циліндричної бічної стінки 10 корпуса, з можливістю взаємодії з важелем 7 і доводчиком важеля 7. Доводчик важеля 7 в одну з двох можливих робочих позицій виконаний у вигляді рухомої циліндричної шторки 14, яка контактує з обмежувача 94882 6 ми 6і і 6г ходу важеля 7 і примикає до внутрішньої поверхні циліндричної бічної стінки 10 корпуса, з можливістю переміщення щодо неї, при цьому шторка 14 пов'язана з важелем 7 за допомогою пружного елемента 15, що забезпечує силове замикання важеля 7 з одним з радіальних відгинів 13 циліндричної пружини кручення 12. Пристрій для кріплення ліски 4 із повідцями оснащений гнучкою в'яззю, що з'єднує ліску 4 з корпусом реверсивного механізму 5, яка прикріплена одним кінцем до кріпильних елементів 16 корпуса, а на іншому її кінці встановлена серга 17, через яку протягнута ліска 4, вільний кінець якої прикріплений до робочого плеча важеля 7. Для обмеження ходу ліски 4 при учиненні реверсивним механізмом 5 реверсу рибальської снасті передбачені огороджувальна напрямна 18 і огороджувальна перемичка 19. В основі роботи запропонованої рибальської снасті лежить принцип роботи повітряного змія, де як рухоме середовище використовується вода. Виводять поплавок на воду, як правило, за допомогою короткого вудилища (на кресленнях не показано).з котушкою і кільцями для ліски. Попередньо на котушку намотують кілька десятків метрів ліски, її вільний кінець пропускають через кільця вудилища, простягають через сергу 17 і закріплюють на робочому плечі важеля 7. Перед тим, як виконувати пуск, встановлюють важіль 7 реверсивного механізму 5 в одну з двох можливих робочих позицій в залежності від напрямку течії води і ставлять поплавок на воду. Відпускаючи ліску 4 із котушки проходять декілька метрів уздовж берега проти течії, тримаючи ліску 4 в натягнутому стані. При цьому важіль 7 спирається на один з двох обмежувачів 6і або 62 ходу важеля 7. Поплавок під дією натягнутої ліски 4 рушає з місця і спрямовується до відкритої течії. Використовуючи швидкість течії річки та наявність реверсивного механізму 5 поплавок можна легко переміщати від одного берега до іншого, заводячи його у найвіддаленіші і важкодоступні місця водойми. Для того, щоб змінити напрямок руху поплавка, необхідно різким кивком кінчика вудилища відпустити, а потім плавно потягнути ліску 4, в результаті реверсивний механізм 5 учинить реверс і поплавок змінить напрямок свого переміщення на протилежний. Ця зміна положення поплавка забезпечується внаслідок впливу циліндричної пружини кручення 12 на важіль 7. У вихідному робочому стані пружина кручення 12 перебуває у стисненому стані під впливом важеля 7, розміщеного в одній із двох можливих робочих позицій. При цьому важіль 7 впливає на один з радіальних відгинів 13, що приводить до виникнення в пружині кручення 12 пружної деформації стиснення. У результаті різкого кивка кінчиком вудилища відбувається різке відпускання ліски 4, при цьому відбувається «розпрямлення» пружини 12, у результаті чого настає відповідна реакція впливу радіального відгину 13 пружини кручення 12 на зазначений важіль 7. Важіль 7 викидається із вихідної робочої позиції, повертається відносно центральної осі 8 і перекидається в іншу робочу позицію, де фіксується при 7 повторному натяганні ліски. При цьому змінюється кут атаки корпуса основної частини 1 поплавка щодо напрямку течії води в річці (у водоймі) і напрямок руху поплавка змінюється на протилежний. Розміщення реверсивного механізму 5 на додатковій частини 3 поплавка дозволяє відновити його робоче положення, якщо в процесі лову риби або при запуску рибальської снасті поплавок ляже кілем 2 вгору. У цьому випадку при натяганні ліски 4 поплавок пірне у воду і перевернеться в робоче положення. Після чого за допомогою реверсивного механізму 5 слід задати йому потрібний напрямок переміщення. Виконання реверсивного механізму 5 у вигляді корпуса, забезпеченого двома опозитно встановленими обмежувачами ходу 61 і 62 важеля 7, забезпечує розташування важеля 7 в одній із двох робочих позицій. Наявність двох прорізів 11 в бічний стінці 10 корпуса, розміщених паралельно до основи 9 корпуса один навпроти одного, служить для розміщення радіальних відгинів 13 пружини кручення 12 в зазначених прорізах 11. Оснащення важеля 7, шарнірно встановленого на центральній осі 8 корпуса, доводчиком важеля 7 в одну з двох можливих робочих позицій, забезпечує надійність в управлінні рибальською снастю, що заявляється, а саме, гарантує відпрацювання команди, що подається рибалкою для зміни напрямку переміщення поплавка. Це пояснюється тим, що при різкому відпуску ліски 4 відбувається гарантоване спрацьовування реверсивного механізму 5 і перекидання важеля 7 з однієї робочої позиції в іншу. Доводчик важеля 7 в одну з двох можливих робочих позицій забезпечує силове примусове замикання важеля 7 з одним з радіальних відгинів 13, 94882 8 виконаних на кінцях циліндричної пружини кручення 12. Це досягається за рахунок переміщення рухомої циліндричної шторки 14 уздовж внутрішньої поверхні циліндричної бічної стінки 10 корпуса, при цьому силове замикання важеля 7 з одним з радіальних відгинів 13 забезпечується за рахунок пружного елемента 15. Це робить неможливим «зависання» важеля 7 у нейтральному положенні і втрату керованості рибальської снасті, що заявляється. Під час лову риби, коли важіль 7 примикає до відповідного обмежувача ходу, наприклад до обмежувача 61, він займає одну з двох можливих своїх робочих позицій. При спрацюванні реверсивного механізму 5 відбувається перекидання важеля 7 з однієї робочої позиції в іншу, де він починає контактувати 3 іншим обмежувачем ходу 62. Для запобігання заплутуванню ліски 4 рибальська снасть оснащена гнучкою в'яззю у вигляді окремого відрізка ліски, що з'єднує ліску 4 з корпусом реверсивного механізму 5, який прикріплений одним кінцем до кріпильних елементів 16 корпуса, а іншим - до серги 17. При цьому, при зміні напрямку руху поплавка і перекиданні важеля 7 в іншу робочу позицію, ліска 4, внаслідок присутності огороджувальної напрямної 18 і огороджувальної перемички 19, утримується у заданому положенні та не зачіпляється за корпус реверсивного механізму 5, що виступає над додатковою частиною 3 поплавка. Таким чином, вищевказане виконання заявленого пристрою забезпечує можливість надійного керування рибальською снастю, що заявляється, шляхом зміни положення поплавка відносно напрямку течії води в річці. 9 Комп’ютерна верстка І. Скворцова 94882 Підписне 10 Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
