Плуг

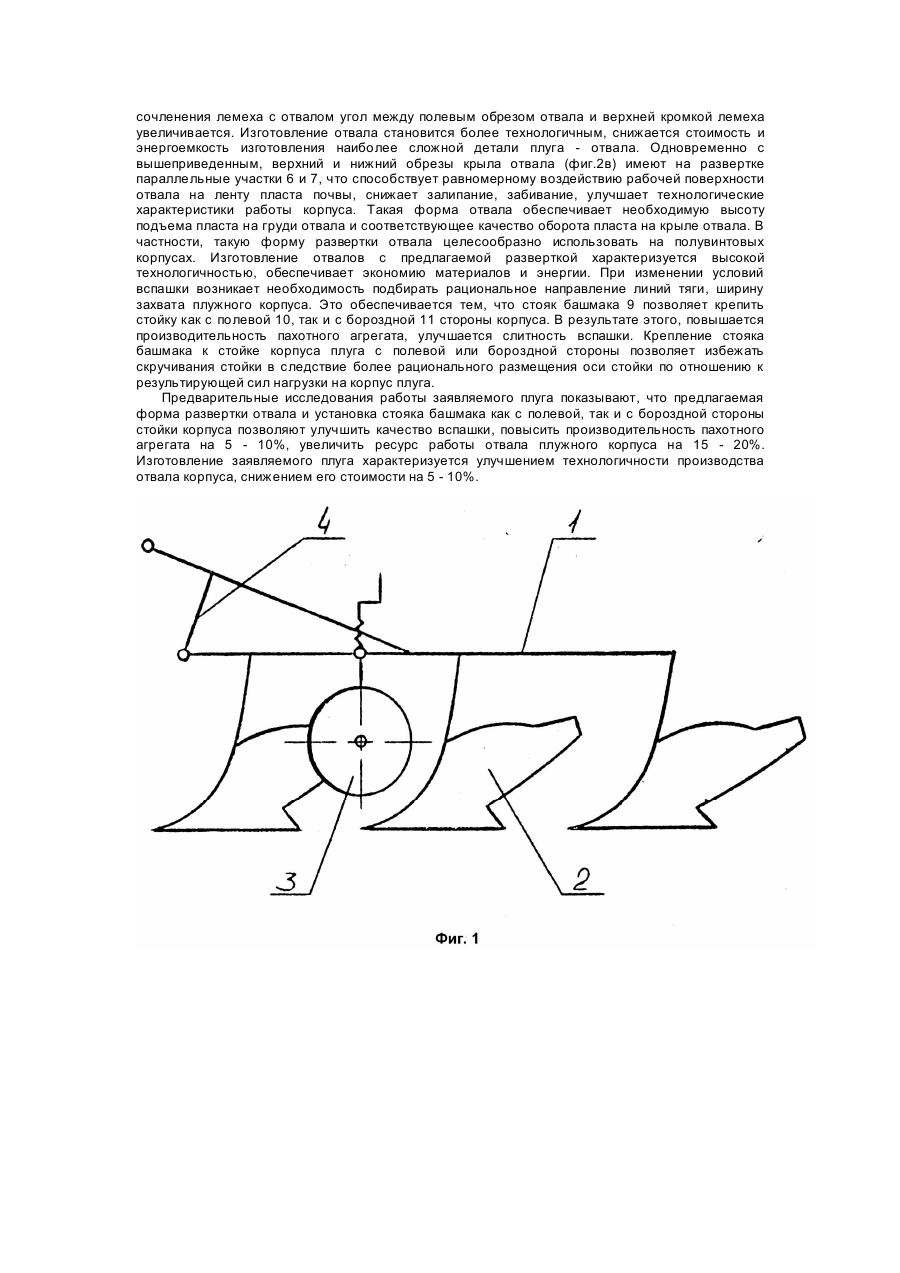

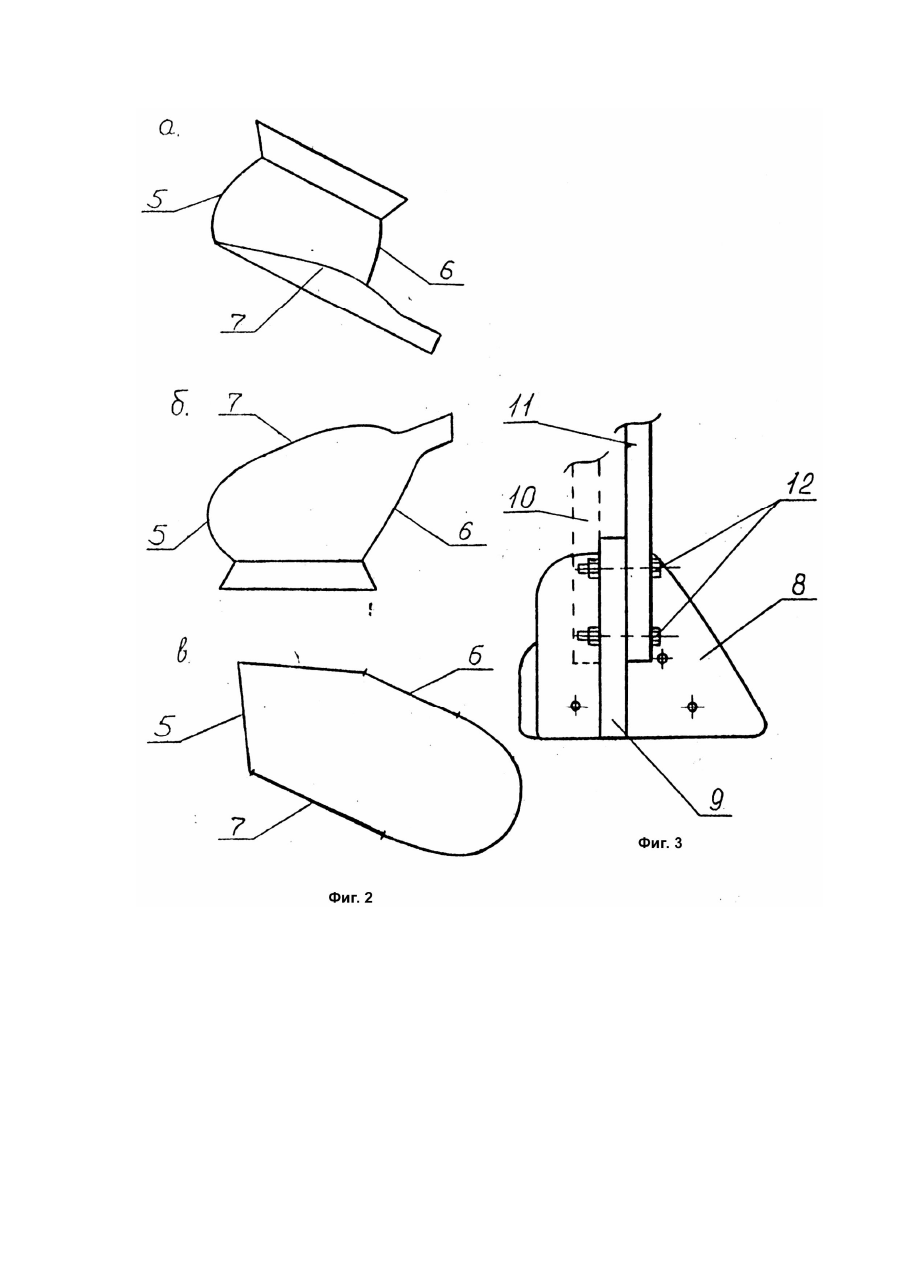

Изобретение относится к области сельскохозяйственного машиностроения, а именно к плугам для обычной и ярусной обработки почвы и может быть использовано для осуществления мелиоративной обработки почвы. Известен плуг, содержащий раму, плужные корпуса верхнего и нижнего яруса, опорное колесо, механизм навески, причем, каждый полевой обрез отвалов корпусов верхнего и нижнего яруса в поперечно-вертикальной плоскости имеет прямолинейную форму, а в развертке криволинейную, а верхний и бороздной обрезы крыльев отвалов в развертке не параллельны. Стояк башмака каждого плужного корпуса закреплен жестко по отношению к стойке [1]. Недостатком этого плуга является несовершенство формы развертки отвалов, что приводит к уменьшению ресурса работы отвалов из-за ускоренного истирания полевого обреза отвала в нижней части. Это приводит к ухудшению качества вспашки, снижению производительности пахотного агрегата. Жесткое крепление стояка башмака по отношению к стойке исключает возможность дискретного изменения ширины захвата орудия, что ухудшает его адаптацию к меняющимся условиям вспашки. Наиболее близким по технической сущности к заявляемому устройству является выбранный в качестве прототипа плуг для обычной и ярусной обработки почвы, включающий раму, установленные на ней опорное колесо, навесное устройство, плужные корпуса, содержащие стойку, отвал с полевым, верхним и бороздным обрезами, башмак, состоящий из пластины и стояка, при этом полевой обрез отвала каждого плужного корпуса в поперечно-вертикальной и горизонтальной плоскостях проекций и в развертке имеет криволинейный профиль с. выпуклостью в сторону поля, а также верхний и нижний обрезы крыла отвала плужного корпуса на развертке не параллельны друг другу. Кроме того, каждый корпус имеет башмак, который состоит из передней пластины и стояка. Последний установлен постоянно по отношению к стойке плужного корпуса [2]. Недостатком этого плуга является несовершенство формы развертки отвала (кривалинейность полевого, верхнего и бороздного обрезов), что приводит к необоснованному усложнению конструкции корпусов, перерасходу материалов и энергии при их изготовлении. Такая форма развертки отвала приводит к необходимости изготовления отвала из нескольких составных частей, усложняет сборку плуга, его эксплуатацию и приводит к снижению сезонной производительности агрегата. Как и у аналога [1], жесткое крепление башмака к стойке является недостатком, вызывающим снижение производительности агрегата. Кроме того, установка стояка башмака вдоль полевой стороны корпуса не эффективна с силовой и энергетической точек зрения, поскольку вызывает скручивание сойки плужного корпуса. В основу изобретения положена задача разработать устройство, позволяющее улучшить качество вспашки, повысить производительность пахотного агрегата и увеличить ресурс работы плужного корпуса за счет изменения формы развертки отвала и рациональной установки стояка башмака на плужном корпусе. Технический результата достигается тем, что у плуга, включающего раму, установленные на ней опорное колесо с механизмом регулировки, навесное устройство, один или несколько плужных корпусов, каждый из которых содержит стойку, отвал с полевым, верхним и бороздным обрезами, а также башмак, состоящий из пластины и стояка, отвал каждого плужного корпуса в развертке имеет прямолинейный полевой обрез, а верхний и бороздной обрезы крыла отвала содержат параллельные друг другу участки на развертке и стояк башмака каждого из плужных корпусов установлен по отношению к пластине башмака таким образом, что имеет возможности присоединения его к стойке плужного корпуса с полевой или бороздной стороны. На фиг.1 представлен плуг, на фиг.2 - плужный корпус и развертка отвала, на фиг.3 соединение башмака плужного корпуса со стойкой. Плуг состоит из рамы 1, установленных на ней одного или нескольких плужных корпусов 2, опорного колеса 3 с механизмом регулировки глубины вспашки и прицепного устройства 4 (фиг.1). Отвал плужного корпуса содержит полевой обрез 5, бороздной обрез б, верхний обрез 7, что изображено на горизонтальной (фиг.2а) и фронтальной (фиг.2б) проекциях плужного корпуса. На развертке отвала (фиг.2в) показаны параллельные друг другу участки верхнего обреза 7 и бороздного обреза 6 крыла отвала. Соединение башмака плужного корпуса со стойкой содержит (фиг.3): пластину башмака 8, стояк башмака 9, места установки стойки плужного корпуса с полевой стороны 10 и с бороздной стороны 11, болтовые соединения 12. Плуг работает следующим образом. В процессе вспашки плужные корпуса с полувинтовой рабочей лемешно-отвальной поверхностью, которая обеспечивает высокое качество оборота пласта, воздействуют на почву, отделяют пласт от монолита с помощью лемеха и полевого обреза отвала, а затем оборачивают его, направляя по отвальной рабочей поверхности, ограниченной верхним 7 и бороздным 6 обрезами крыла отвала. В следствие выпуклости полевого обреза 5 отвала в сторону поля в поперечно-вертикальной плоскости, обеспечивается уменьшение осыпания почвы в борозду, улучшается укладка пласта, заделка растительных остатков. Нагрузка на нижнюю часть полевого обреза отвала 5 уменьшается в следствие более равномерного распределения почвы по линии полевого обреза в поперечно-вертикальной плоскости, что в свою очередь повышает ресурс и улучшает качество работы плуга. В тоже время, развертка отвала корпуса имеет прямолинейный полевой обрез 5. Поэтому значительно облегчена и упрощена заточка полевого обреза, повышен ресурс работы отвала, так как в месте сочленения лемеха с отвалом угол между полевым обрезом отвала и верхней кромкой лемеха увеличивается. Изготовление отвала становится более технологичным, снижается стоимость и энергоемкость изготовления наиболее сложной детали плуга - отвала. Одновременно с вышеприведенным, верхний и нижний обрезы крыла отвала (фиг.2в) имеют на развертке параллельные участки 6 и 7, что способствует равномерному воздействию рабочей поверхности отвала на ленту пласта почвы, снижает залипание, забивание, улучшает технологические характеристики работы корпуса. Такая форма отвала обеспечивает необходимую высоту подъема пласта на груди отвала и соответствующее качество оборота пласта на крыле отвала. В частности, такую форму развертки отвала целесообразно использовать на полувинтовых корпусах. Изготовление отвалов с предлагаемой разверткой характеризуется высокой технологичностью, обеспечивает экономию материалов и энергии. При изменении условий вспашки возникает необходимость подбирать рациональное направление линий тяги, ширину захвата плужного корпуса. Это обеспечивается тем, что стояк башмака 9 позволяет крепить стойку как с полевой 10, так и с бороздной 11 стороны корпуса. В результате этого, повышается производительность пахотного агрегата, улучшается слитность вспашки. Крепление стояка башмака к стойке корпуса плуга с полевой или бороздной стороны позволяет избежать скручивания стойки в следствие более рационального размещения оси стойки по отношению к результирующей сил нагрузки на корпус плуга. Предварительные исследования работы заявляемого плуга показывают, что предлагаемая форма развертки отвала и установка стояка башмака как с полевой, так и с бороздной стороны стойки корпуса позволяют улучшить качество вспашки, повысить производительность пахотного агрегата на 5 - 10%, увеличить ресурс работы отвала плужного корпуса на 15 - 20%. Изготовление заявляемого плуга характеризуется улучшением технологичности производства отвала корпуса, снижением его стоимости на 5 - 10%.
