Установка для знезалізнювання води

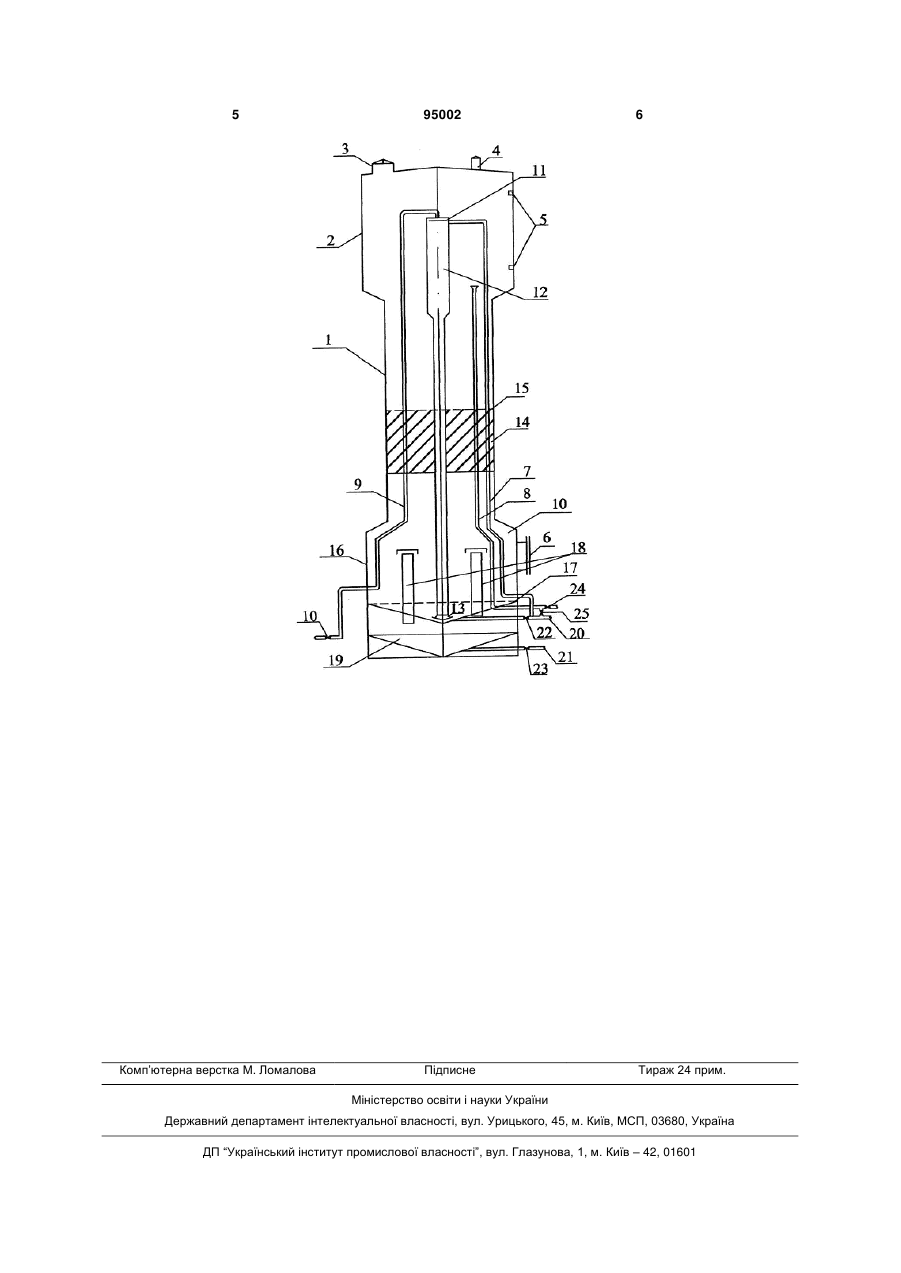

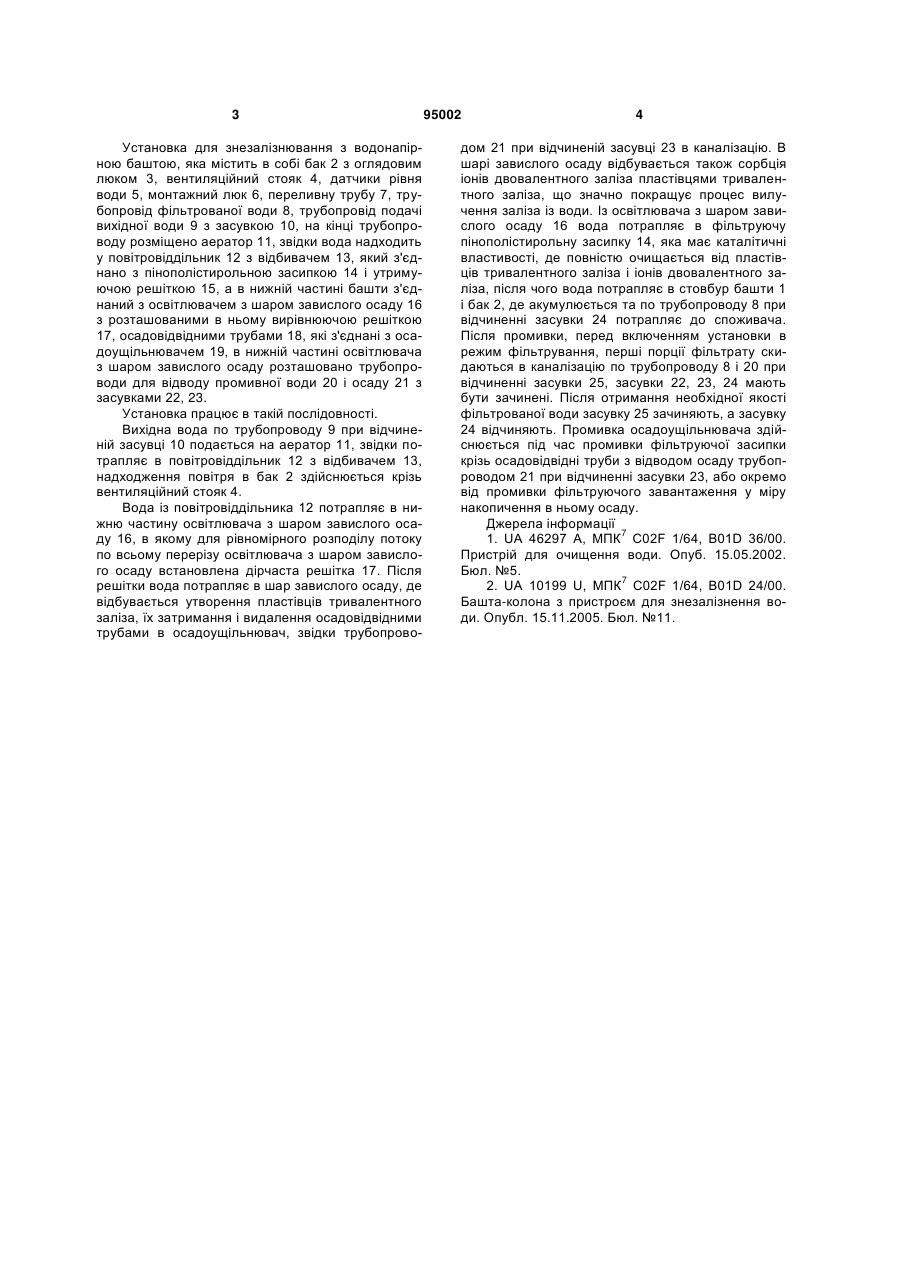

Установка для знезалізнювання води, яка містить бак башти, стовбур башти, всередині якого розміщуються трубопровід подачі вихідної води, аератор, пінополістирольна засипка, утримуюча решітка, трубопроводи відводу чистої і промивної води, яка відрізняється тим, що в нижній частині стовбура башти розміщений освітлювач з шаром завислого осаду, оснащений повітровіддільником з відбивачем, осадовідвідними трубами, вирівнюючою решіткою, трубопроводом з засувкою для відводу осаду і монтажним люком, причому відношення площі освітлювача з шаром завислого осаду до площі фільтруючої засипки знаходиться в межах 2-2,5. Винахід належить до устаткування безреагентної очистки природних вод і може бути використаний в техніці очистки води на підприємствах житлово-комунального, сільського господарства та в інших галузях народного господарства. Відома установка для знезалізнювання води, яка містить в собі: стовбур башти, бак, ємкість для аерованої води, водоповітряний емульгатор, фільтрувальну засипку, камеру утворення пластівців, трубопроводи для подачі вихідної та відводу чистої води, мулу і повітря /1/. Найбільш близьким аналогом по технічній суті при його використанні є установка для знезалізнювання води, яка містить в собі: бак башти з вентиляційними отворами, стовбур башти, всередині якого проходить трубопровід подачі вихідної води, на якому знаходиться засувка, на кінці трубопроводу розміщено аератор, повітровіддільникрегулятор, пінополістирольна засипка, утримуюча решітка, трубопровід відводу промивної води. Недоліком відомого рішення є неможливість підвищення якісного знезалізнювання води і швидкості фільтрування протягом тривалого часу внаслідок швидкого забруднення фільтруючої засипки пластівцями гідроксиду заліза, малоефективного його використання як сорбента іонів двовалентно го заліза і значна витрата води на промивку фільтруючого завантаження. В основу винаходу поставлена задача створити таку установку, в якій нове розташування конструкторських ознак дозволило б удосконалити виробничий процес і за рахунок цього підвищити ступінь якісного знезалізнювання води, продуктивність установки, і зменшити витрати води на промивку фільтруючого завантаження. Поставлена задача досягається тим, що у відомій установці, яка містить бак башти, стовбур башти, всередині якого розміщуються трубопровід вихідної води, аератор, пінополістирольна засипка, утримуюча решітка, трубопроводи відводу чистої і промивної води, в нижній частині стовбура башти розміщений освітлювач з шаром завислого осаду, оснащений повітровіддільником з відбивачем, осадовідвідними трубами, вирівнюючою решіткою, трубопроводом з засувкою для відводу осаду і монтажним люком, причому відношення площі освітлювача з шаром завислого осаду до площі фільтруючої засипки знаходиться в межах 2-2,5. Винахід пояснюється кресленням, де наведено загальний вигляд установки. (19) UA (11) 95002 (13) C2 (21) a200912159 (22) 26.11.2009 (24) 25.06.2011 (46) 25.06.2011, Бюл.№ 12, 2011 р. (72) ЮРКОВ ЄВГЕН ВІКТОРОВИЧ, ТУГАЙ ЯРОСЛАВ АНАТОЛІЙОВИЧ, ЮРКОВ ОЛЕКСІЙ ДМИТРОВИЧ (73) ЮРКОВ ЄВГЕН ВІКТОРОВИЧ (56) UA 46297 A; 15.05.2002 UA 10199 U; 15.11.2005 UA 54545 C2; 17.03.2003 UA 83087 C2; 10.06.2008 UA 85627 C2; 10.02.2009 UA 13907 A; 25.04.1997 RU 2134660 C1; 20.08.1999 3 Установка для знезалізнювання з водонапірною баштою, яка містить в собі бак 2 з оглядовим люком 3, вентиляційний стояк 4, датчики рівня води 5, монтажний люк 6, переливну трубу 7, трубопровід фільтрованої води 8, трубопровід подачі вихідної води 9 з засувкою 10, на кінці трубопроводу розміщено аератор 11, звідки вода надходить у повітровіддільник 12 з відбивачем 13, який з'єднано з пінополістирольною засипкою 14 і утримуючою решіткою 15, а в нижній частині башти з'єднаний з освітлювачем з шаром завислого осаду 16 з розташованими в ньому вирівнюючою решіткою 17, осадовідвідними трубами 18, які з'єднані з осадоущільнювачем 19, в нижній частині освітлювача з шаром завислого осаду розташовано трубопроводи для відводу промивної води 20 і осаду 21 з засувками 22, 23. Установка працює в такій послідовності. Вихідна вода по трубопроводу 9 при відчиненій засувці 10 подається на аератор 11, звідки потрапляє в повітровіддільник 12 з відбивачем 13, надходження повітря в бак 2 здійснюється крізь вентиляційний стояк 4. Вода із повітровіддільника 12 потрапляє в нижню частину освітлювача з шаром завислого осаду 16, в якому для рівномірного розподілу потоку по всьому перерізу освітлювача з шаром завислого осаду встановлена дірчаста решітка 17. Після решітки вода потрапляє в шар завислого осаду, де відбувається утворення пластівців тривалентного заліза, їх затримання і видалення осадовідвідними трубами в осадоущільнювач, звідки трубопрово 95002 4 дом 21 при відчиненій засувці 23 в каналізацію. В шарі завислого осаду відбувається також сорбція іонів двовалентного заліза пластівцями тривалентного заліза, що значно покращує процес вилучення заліза із води. Із освітлювача з шаром завислого осаду 16 вода потрапляє в фільтруючу пінополістирольну засипку 14, яка має каталітичні властивості, де повністю очищається від пластівців тривалентного заліза і іонів двовалентного заліза, після чого вода потрапляє в стовбур башти 1 і бак 2, де акумулюється та по трубопроводу 8 при відчиненні засувки 24 потрапляє до споживача. Після промивки, перед включенням установки в режим фільтрування, перші порції фільтрату скидаються в каналізацію по трубопроводу 8 і 20 при відчиненні засувки 25, засувки 22, 23, 24 мають бути зачинені. Після отримання необхідної якості фільтрованої води засувку 25 зачиняють, а засувку 24 відчиняють. Промивка осадоущільнювача здійснюється під час промивки фільтруючої засипки крізь осадовідвідні труби з відводом осаду трубопроводом 21 при відчиненні засувки 23, або окремо від промивки фільтруючого завантаження у міру накопичення в ньому осаду. Джерела інформації 7 1. UA 46297 A, МПК С02F 1/64, B01D 36/00. Пристрій для очищення води. Опуб. 15.05.2002. Бюл. №5. 7 2. UA 10199 U, МПК С02F 1/64, B01D 24/00. Башта-колона з пристроєм для знезалізнення води. Опубл. 15.11.2005. Бюл. №11. 5 Комп’ютерна верстка М. Ломалова 95002 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
