Установка для знезалізнення води

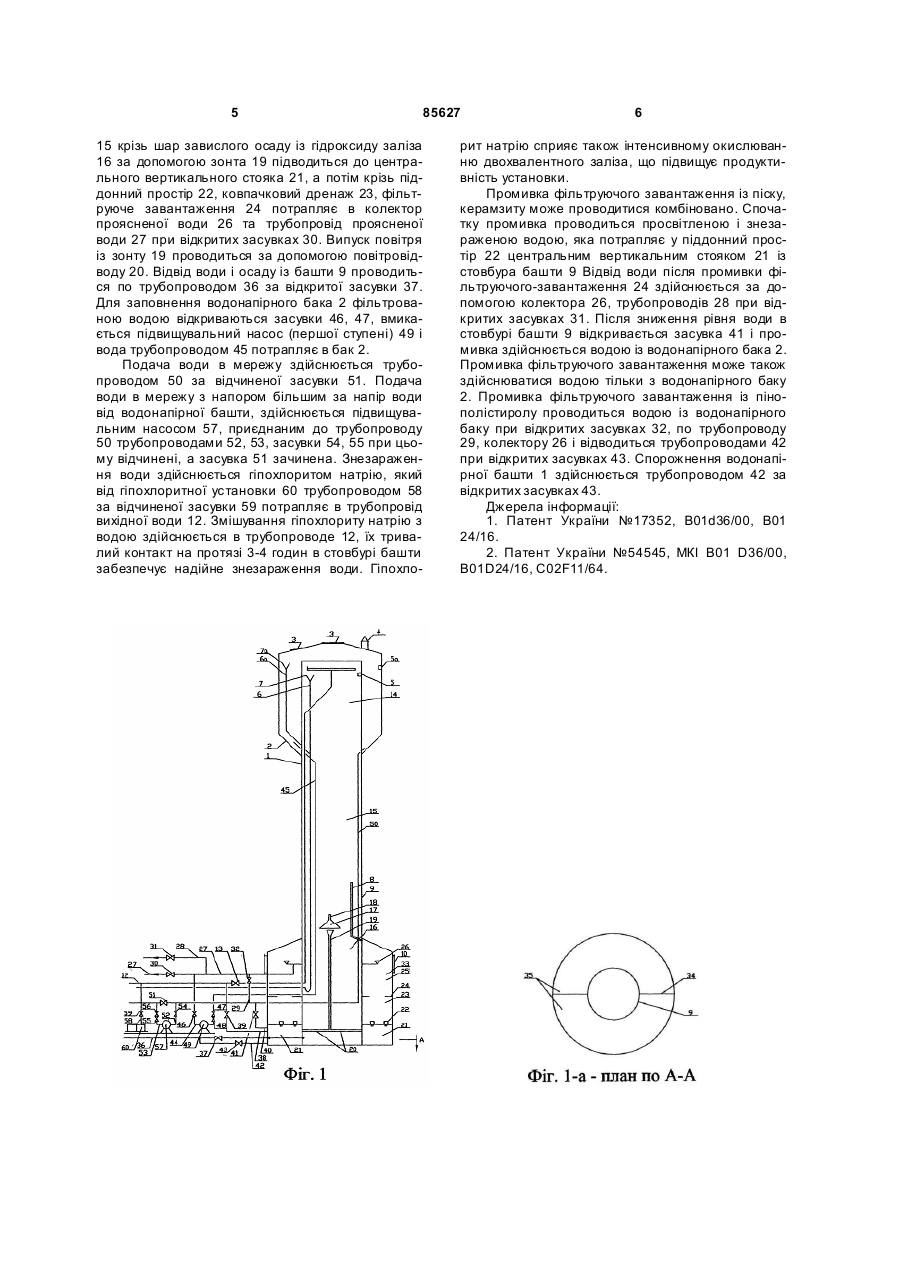

Установка для знезалізнювання води, яка містить у собі тр убопроводи з запірною арматурою для подачі вихідної і відводу чистої води, водона 3 85627 вками в зв'язку з їх заростанням відкладеннями сполук заліза. В основу винаходу поставлена задача створити таку установку, в якій нове розташування конструкторських ознак, їх нове розташування дозволило б удосконалити виробничий процес і за рахунок цього підвищити продуктивність і надійність установки, а також ступінь якісного знезалізнення води. Поставлена задача досягається тим, що у відомій установці, яка містить трубопроводи з запірною арматурою для подачі вихідної і відводу чистої води, водонапірну башту з стовбуром та баком, камеру пластівцеутворення, відстійник, вертикальний стояк, у верхній частині оснащений зонтом, який складається з конічної та циліндричної частин, та повітровідводом, відрізняється тим, що нижня частина стовбура башти розташована в двохсекційному фільтрі, трубопроводи освітленої води з'єднані всмоктувальними та напірними трубопроводами з підвищувальними насосами та водонапірним баком, відокремленим стовбуром башти від камери пластівцеутворення, а трубопровід вихідної води з'єднаний з гіпохлорітною установкою. Двохсекційний фільтр забезпечує безперервну роботу установки в час промивки однієї із секцій фільтра, а разом з аккумулюючим запасом води в водонапірному баці необхідну витрату її споживачам. Водонапірний бак, відокремлений стовбуром від камери пластівцеутворення дозволяє акумулювати в собі запас води після фільтрування і подачі її підвищувальним насосом/ першої ступені подачі/ у кількості необхідній для пожежогасіння, промивки фільтра і інших потреб споживачів, а також забезпечує забір води підвищувальними насосами (другої ступені) для подачі її в мережу з високим напором. Використання для знезараження води гіпохлориту натрію забезпечує потрібні бактеріологічні показники води при за тривалого її находження в установці для знезалізнення води особливо в літній час коли створюються умови для найбільш інтенсивного розвитку мікроорганізмів. Гіпохлорит натрію є найбільш ефективним окислювачем в порівнянні з киснем, він також сприяє швидкому окисленню двохвалентного заліза, що дозволяє збільшити питоме гідравлічне навантаження на установку і таким чином збільшити її продуктивність. Усі конструктивні ознаки, кожна зокрема та їх сукупність і нові зв'язки між ними, їх конкретне розташування дозволяють досягти нового позитивного ефекту, що полягає удосконаленні виробничого процесу, за рахунок цього забезпечується ступінь якісного знезалізнення води, що обробляється, та продуктивність установки. Винахід пояснюється кресленням, де на фіг.1 наведено загальний вигляд установки, на фіг.1а план по А-А. Установка для знезалізнення води складається з водонапірної башти 1, яка містить в собі бак 2 з оглядовими люками 3, вентиляційний стояк 4, датчики рівня 5 і 5а, переливні труби 6 і 6а з при 4 ймальними воронками 7 і 7а, повітровідвідні труби 8, стовбур 9 з монтажними люками 10, у верхній частині стовбура встановлено аератор 11 у вигляді системи перфорованих труб, з'єднаний з подавальним трубопроводом 12 і засувкою 13, під аератором 11 в стовбурі 9 розташована камера пластівцеутворення 14, відстійник 15 з шаром завислого осаду із гідроксиду заліза 16, сполучений зонтом 17 з повітровідводом 18, центральним вертикальним стояком 19, відгалуженнями 20, з піддонним простором 21, на якому розміщений ковпачковий дренаж 22,фільтруючий шар завантаження із піску, керамзиту, пінополістиролу 23, підтримуюча сітка 24, надфільтровий простір 25, колектор збору освітленої та промивної води 26, з'єднаний з трубопроводом освітленої води 27 та скиду промивної води 28 і трубопроводом подачі води для промивки пінополістирольного завантаження 29, з встановленими на них засувками 30, 31 та 32, надфільтровий простір 25, фільтруючий шар завантаження 23, підтримуюча сітка 24, ковпачковий дренаж 22, піддонний простір 21, поділені стовбуром 9. Фільтр 33, який включає надфільтровий простір 25, фільтруючий шар завантаження 23, підтримуючу сітку 24, ковпачковий дренаж 22, піддонний простір 21, поділені стовбуром 9 та вертикальною перегородкою 34 на дві окремі секції 35. Шар завислого осаду 16 споряджений трубопроводом 36 з засувкою 37 для відводу надлишкового осаду гідроксида заліза, а також для спорожнювання стовбура башти 9. Піддонний простір 21 сполучено трубопроводами 38 з установленими на них засувками 39 з трубопроводом вихідної води 12, трубопроводами 40 з засувками 41 для подачі води на промивку фільтруючого завантаження, для спорожнювання башти до піддонного простору приєднано трубопроводи 42 з засувками 43; трубопровід освітленої води 27 сполучено трубопроводами 44, 45 з установленними засувками 46, 47, зворотним клапаном 48 та підвищувальним насосом 49 з водонапірним баком 2. Водонапірний бак 2 сполучено трубопроводом 50 з засувкою 51, трубопроводами 52, 53 з засувками 54, 55, зворотним клапаном 56 з підвищувальним насосом 57. Трубопровід вихідної води 12 сполучено трубопроводом 58 , засувкою 59 з гіпохлоритною установкою 60. Установка працює в такій послідовності. Для забезпечення стійкості башти перед пуском установки в роботу проводиться заповнення її водою. Для цього вода від джерела водопостачання при відкритих засувках 39 по трубопроводах 38 крізь піддонний простір 22, ковпачковий дренаж 23, фільтруюче завантаження 24, центральний стояк 21 заповнює стовбур башти 9 до приймальної труби 6. Видалення повітря із надфільтрового простору 25 здійснюється за допомогою повітровідвідної труби 8. Після заповнення стовбура 9 водою закриваються засувки 39, відкривається засувка 13, вода по трубопроводом 12 подається на аератор 11, насичується киснем повітря при витіканні із перфорованих труб, після чого надходить в камеру пластівцеутворення 14. Завись з гідравлічною крупністю 0,2-0,5 мм/сек., утворюється в камері пластівцеутворення 14, надходить до відстійника 5 85627 15 крізь шар завислого осаду із гідроксиду заліза 16 за допомогою зонта 19 підводиться до центрального вертикального стояка 21, а потім крізь піддонний простір 22, ковпачковий дренаж 23, фільтруюче завантаження 24 потрапляє в колектор проясненої води 26 та трубопровід проясненої води 27 при відкритих засувках 30. Випуск повітря із зонту 19 проводиться за допомогою повітровідводу 20. Відвід води і осаду із башти 9 проводиться по трубопроводом 36 за відкритої засувки 37. Для заповнення водонапірного бака 2 фільтрованою водою відкриваються засувки 46, 47, вмикається підвищувальний насос (першої ступені) 49 і вода трубопроводом 45 потрапляє в бак 2. Подача води в мережу здійснюється трубопроводом 50 за відчиненої засувки 51. Подача води в мережу з напором більшим за напір води від водонапірної башти, здійснюється підвищувальним насосом 57, приєднаним до трубопроводу 50 трубопроводами 52, 53, засувки 54, 55 при цьому відчинені, а засувка 51 зачинена. Знезараження води здійснюється гіпохлоритом натрію, який від гіпохлоритної установки 60 трубопроводом 58 за відчиненої засувки 59 потрапляє в трубопровід вихідної води 12. Змішування гіпохлориту натрію з водою здійснюється в трубопроводе 12, їх тривалий контакт на протязі 3-4 годин в стовбурі башти забезпечує надійне знезараження води. Гіпохло 6 рит натрію сприяє також інтенсивному окислюванню двохвалентного заліза, що підвищує продуктивність установки. Промивка фільтруючого завантаження із піску, керамзиту може проводитися комбіновано. Спочатку промивка проводиться просвітленою і знезараженою водою, яка потрапляє у піддонний простір 22 центральним вертикальним стояком 21 із стовбура башти 9 Відвід води після промивки фільтруючого-завантаження 24 здійснюється за допомогою колектора 26, трубопроводів 28 при відкритих засувках 31. Після зниження рівня води в стовбурі башти 9 відкривається засувка 41 і промивка здійснюється водою із водонапірного бака 2. Промивка фільтруючого завантаження може також здійснюватися водою тільки з водонапірного баку 2. Промивка фільтруючого завантаження із пінополістиролу проводиться водою із водонапірного баку при відкритих засувках 32, по трубопроводу 29, колектору 26 і відводиться трубопроводами 42 при відкритих засувках 43. Спорожнення водонапірної башти 1 здійснюється трубопроводом 42 за відкритих засувках 43. Джерела інформації: 1. Патент України №17352, B01d36/00, B01 24/16. 2. Патент України №54545, МКI В01 D36/00, B01D24/16, C02F11/64. 7 Комп’ютерна в ерстка В. Клюкін 85627 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
