Дисковий асинхронний двигун
Номер патенту: 95054
Опубліковано: 25.06.2011
Автори: Костенко Сергій Миколайович, Лакатош Олександр Валентинович, Лакатош Валентин Павлович
Формула / Реферат
Асинхронний двигун, який має два статорні диски з радіальною трифазною обмоткою, між якими розташований короткозамкнений ротор з однорядною сіткою на валу, який відрізняється тим, що статор виконаний з радіальною трифазною обмоткою таким чином, що магнітні полюси знаходяться напроти один одного та мають різні знаки, що створює між ними напруженість паралельних магнітних силових ліній, перпендикулярно пересічних короткозамкненою радіальною дворядною сіткою, виконаною з металевих трубок, у яких циркулює повітря, прохолоджуючи дисковий магнітопровід ротора, розташованого на валу.
Текст

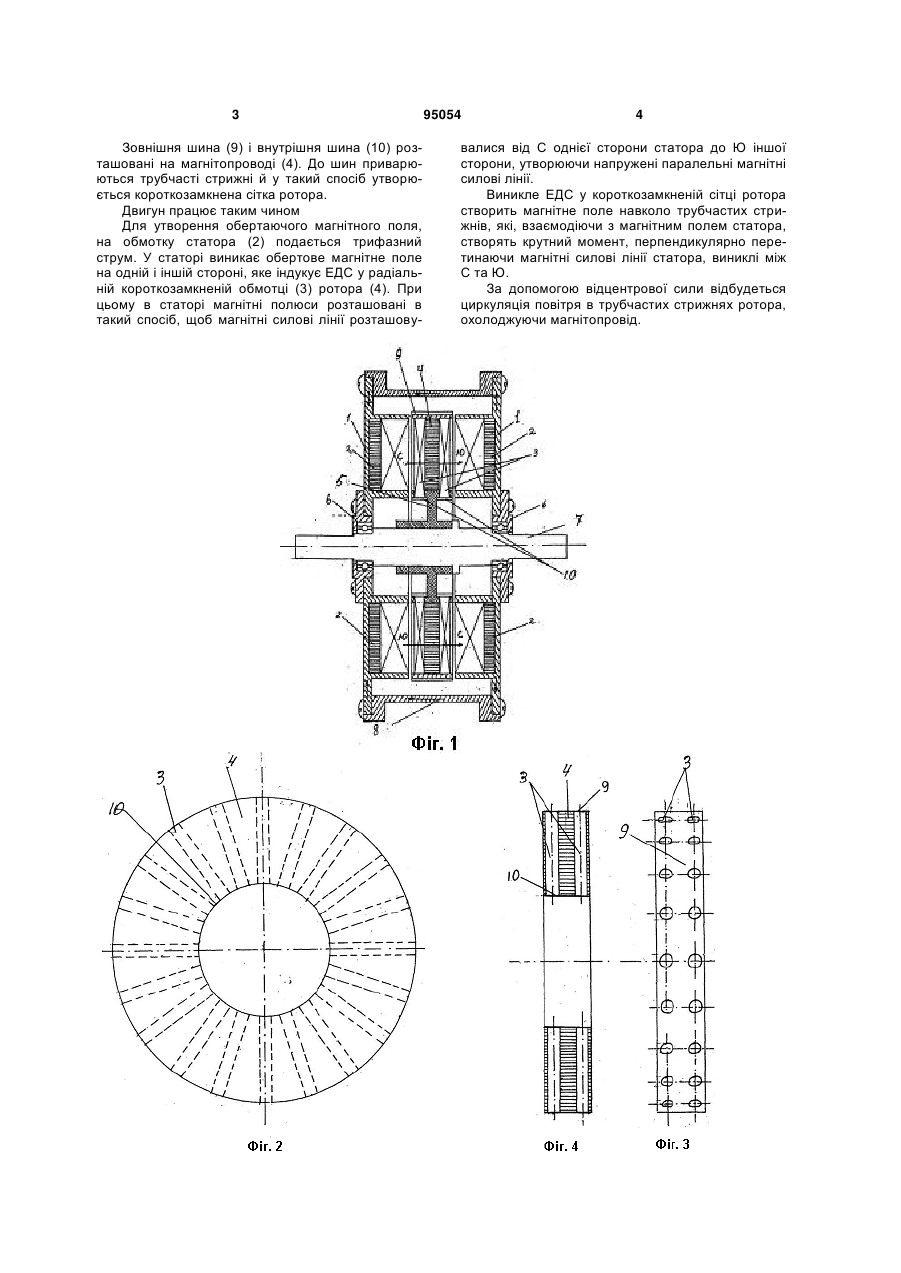

Асинхронний двигун, який має два статорні диски з радіальною трифазною обмоткою, між якими розташований короткозамкнений ротор з однорядною сіткою на валу, який відрізняється тим, що статор виконаний з радіальною трифазною обмоткою таким чином, що магнітні полюси знаходяться напроти один одного та мають різні знаки, що створює між ними напруженість паралельних магнітних силових ліній, перпендикулярно пересічних короткозамкненою радіальною дворядною сіткою, виконаною з металевих трубок, у яких циркулює повітря, прохолоджуючи дисковий магнітопровід ротора, розташованого на валу. (19) (21) a201013983 (22) 23.11.2010 (24) 25.06.2011 (46) 25.06.2011, Бюл.№ 12, 2011 р. (72) ЛАКАТОШ ВАЛЕНТИН ПАВЛОВИЧ, ЛАКАТОШ ОЛЕКСАНДР ВАЛЕНТИНОВИЧ, КОСТЕНКО СЕРГІЙ МИКОЛАЙОВИЧ (73) ЛАКАТОШ ВАЛЕНТИН ПАВЛОВИЧ, ЛАКАТОШ ОЛЕКСАНДР ВАЛЕНТИНОВИЧ, КОСТЕНКО СЕРГІЙ МИКОЛАЙОВИЧ (56) UA 78438, 15.03.2007 UA 90398, 26.04.2010 GB 312914, 15.05.1930 US 4363988, 14.12.1982 3 Зовнішня шина (9) і внутрішня шина (10) розташовані на магнітопроводі (4). До шин приварюються трубчасті стрижні й у такий спосіб утворюється короткозамкнена сітка ротора. Двигун працює таким чином Для утворення обертаючого магнітного поля, на обмотку статора (2) подається трифазний струм. У статорі виникає обертове магнітне поле на одній і іншій стороні, яке індукує ЕДС у радіальній короткозамкненій обмотці (3) ротора (4). При цьому в статорі магнітні полюси розташовані в такий спосіб, щоб магнітні силові лінії розташову 95054 4 валися від С однієї сторони статора до Ю іншої сторони, утворюючи напружені паралельні магнітні силові лінії. Виникле ЕДС у короткозамкненій сітці ротора створить магнітне поле навколо трубчастих стрижнів, які, взаємодіючи з магнітним полем статора, створять крутний момент, перпендикулярно перетинаючи магнітні силові лінії статора, виниклі між С та Ю. За допомогою відцентрової сили відбудеться циркуляція повітря в трубчастих стрижнях ротора, охолоджуючи магнітопровід. 5 Комп’ютерна верстка А. Рябко 95054 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDisc asynchronous motor
Автори англійськоюLakatosh Valentyn Pavlovych, Lakatosh Oleksandr Valentynovych, Kostenko Serhii Mykolaiovych
Назва патенту російськоюДисковый асинхронный двигатель
Автори російськоюЛакатош Валентин Павлович, Лакатош Александр Валентинович, Костенко Сергей Николаевич
МПК / Мітки
МПК: H02K 17/12
Мітки: дисковий, двигун, асинхронний
