Спосіб виготовлення полімерних шнекових заготовок

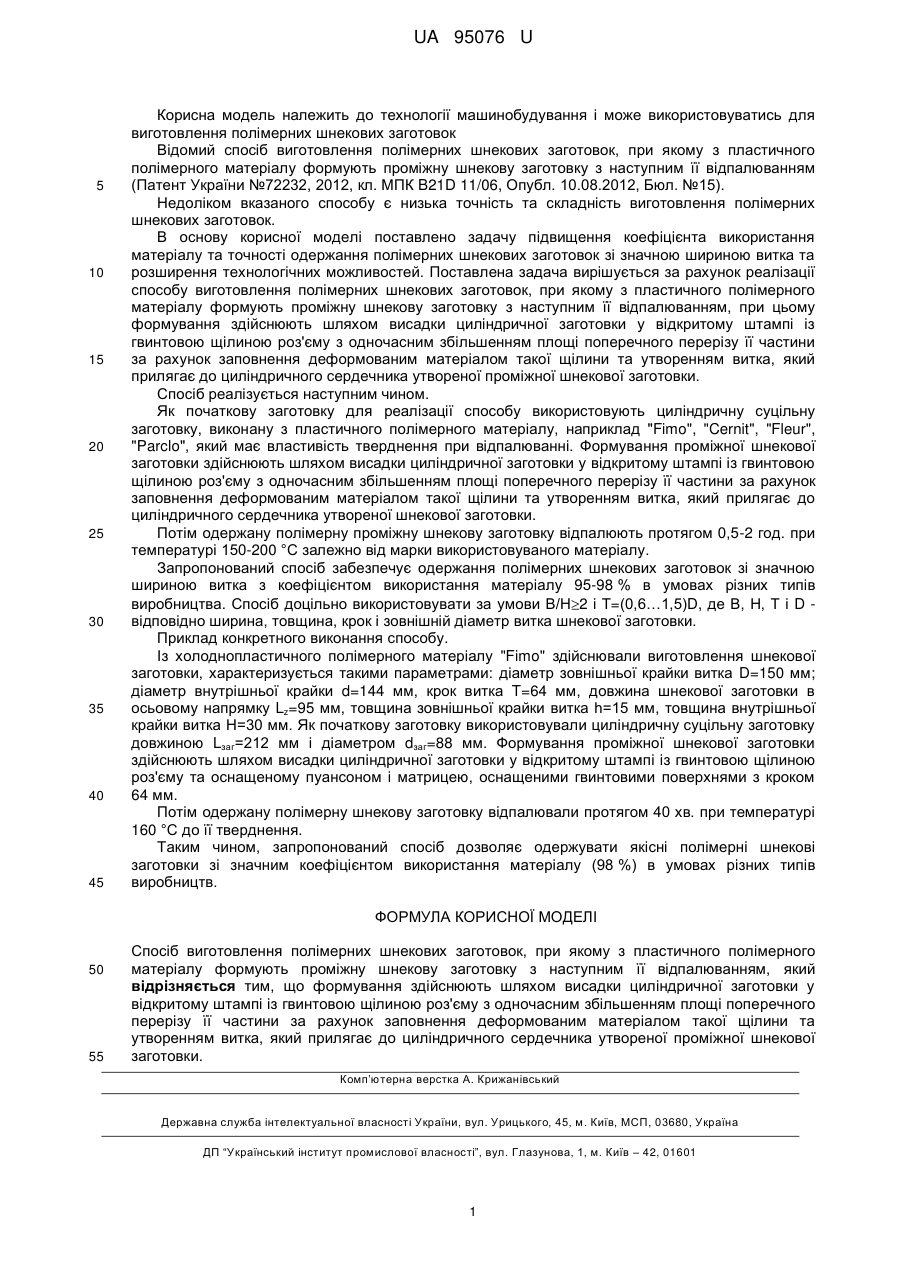

Реферат: UA 95076 U UA 95076 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до технології машинобудування і може використовуватись для виготовлення полімерних шнекових заготовок Відомий спосіб виготовлення полімерних шнекових заготовок, при якому з пластичного полімерного матеріалу формують проміжну шнекову заготовку з наступним її відпалюванням (Патент України №72232, 2012, кл. МПК B21D 11/06, Опубл. 10.08.2012, Бюл. №15). Недоліком вказаного способу є низька точність та складність виготовлення полімерних шнекових заготовок. В основу корисної моделі поставлено задачу підвищення коефіцієнта використання матеріалу та точності одержання полімерних шнекових заготовок зі значною шириною витка та розширення технологічних можливостей. Поставлена задача вирішується за рахунок реалізації способу виготовлення полімерних шнекових заготовок, при якому з пластичного полімерного матеріалу формують проміжну шнекову заготовку з наступним її відпалюванням, при цьому формування здійснюють шляхом висадки циліндричної заготовки у відкритому штампі із гвинтовою щілиною роз'єму з одночасним збільшенням площі поперечного перерізу її частини за рахунок заповнення деформованим матеріалом такої щілини та утворенням витка, який прилягає до циліндричного сердечника утвореної проміжної шнекової заготовки. Спосіб реалізується наступним чином. Як початкову заготовку для реалізації способу використовують циліндричну суцільну заготовку, виконану з пластичного полімерного матеріалу, наприклад "Fimo", "Cernit", "Fleur", "Parclo", який має властивість тверднення при відпалюванні. Формування проміжної шнекової заготовки здійснюють шляхом висадки циліндричної заготовки у відкритому штампі із гвинтовою щілиною роз'єму з одночасним збільшенням площі поперечного перерізу її частини за рахунок заповнення деформованим матеріалом такої щілини та утворенням витка, який прилягає до циліндричного сердечника утвореної шнекової заготовки. Потім одержану полімерну проміжну шнекову заготовку відпалюють протягом 0,5-2 год. при температурі 150-200 °C залежно від марки використовуваного матеріалу. Запропонований спосіб забезпечує одержання полімерних шнекових заготовок зі значною шириною витка з коефіцієнтом використання матеріалу 95-98 % в умовах різних типів виробництва. Спосіб доцільно використовувати за умови В/Н 2 і Т=(0,6…1,5)D, де В, Н, Т і D відповідно ширина, товщина, крок і зовнішній діаметр витка шнекової заготовки. Приклад конкретного виконання способу. Із холоднопластичного полімерного матеріалу "Fimo" здійснювали виготовлення шнекової заготовки, характеризується такими параметрами: діаметр зовнішньої крайки витка D=150 мм; діаметр внутрішньої крайки d=144 мм, крок витка T=64 мм, довжина шнекової заготовки в осьовому напрямку Lz=95 мм, товщина зовнішньої крайки витка h=15 мм, товщина внутрішньої крайки витка Н=30 мм. Як початкову заготовку використовували циліндричну суцільну заготовку довжиною Lзаг=212 мм і діаметром dзаг=88 мм. Формування проміжної шнекової заготовки здійснюють шляхом висадки циліндричної заготовки у відкритому штампі із гвинтовою щілиною роз'єму та оснащеному пуансоном і матрицею, оснащеними гвинтовими поверхнями з кроком 64 мм. Потім одержану полімерну шнекову заготовку відпалювали протягом 40 хв. при температурі 160 °C до її тверднення. Таким чином, запропонований спосіб дозволяє одержувати якісні полімерні шнекові заготовки зі значним коефіцієнтом використання матеріалу (98 %) в умовах різних типів виробництв. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Спосіб виготовлення полімерних шнекових заготовок, при якому з пластичного полімерного матеріалу формують проміжну шнекову заготовку з наступним її відпалюванням, який відрізняється тим, що формування здійснюють шляхом висадки циліндричної заготовки у відкритому штампі із гвинтовою щілиною роз'єму з одночасним збільшенням площі поперечного перерізу її частини за рахунок заповнення деформованим матеріалом такої щілини та утворенням витка, який прилягає до циліндричного сердечника утвореної проміжної шнекової заготовки. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
