Вальцьовий брикетний прес для одержання брикетів з сировини

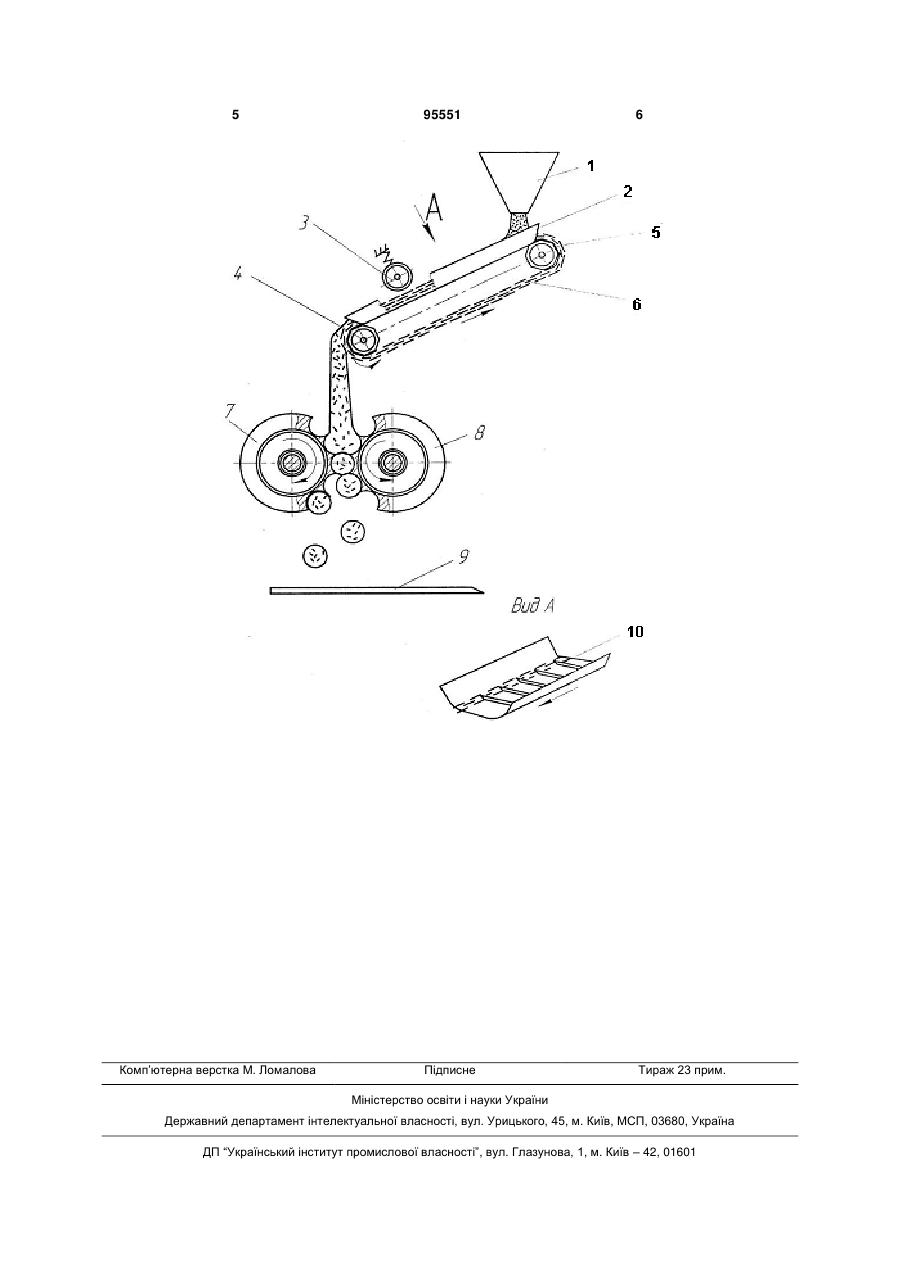

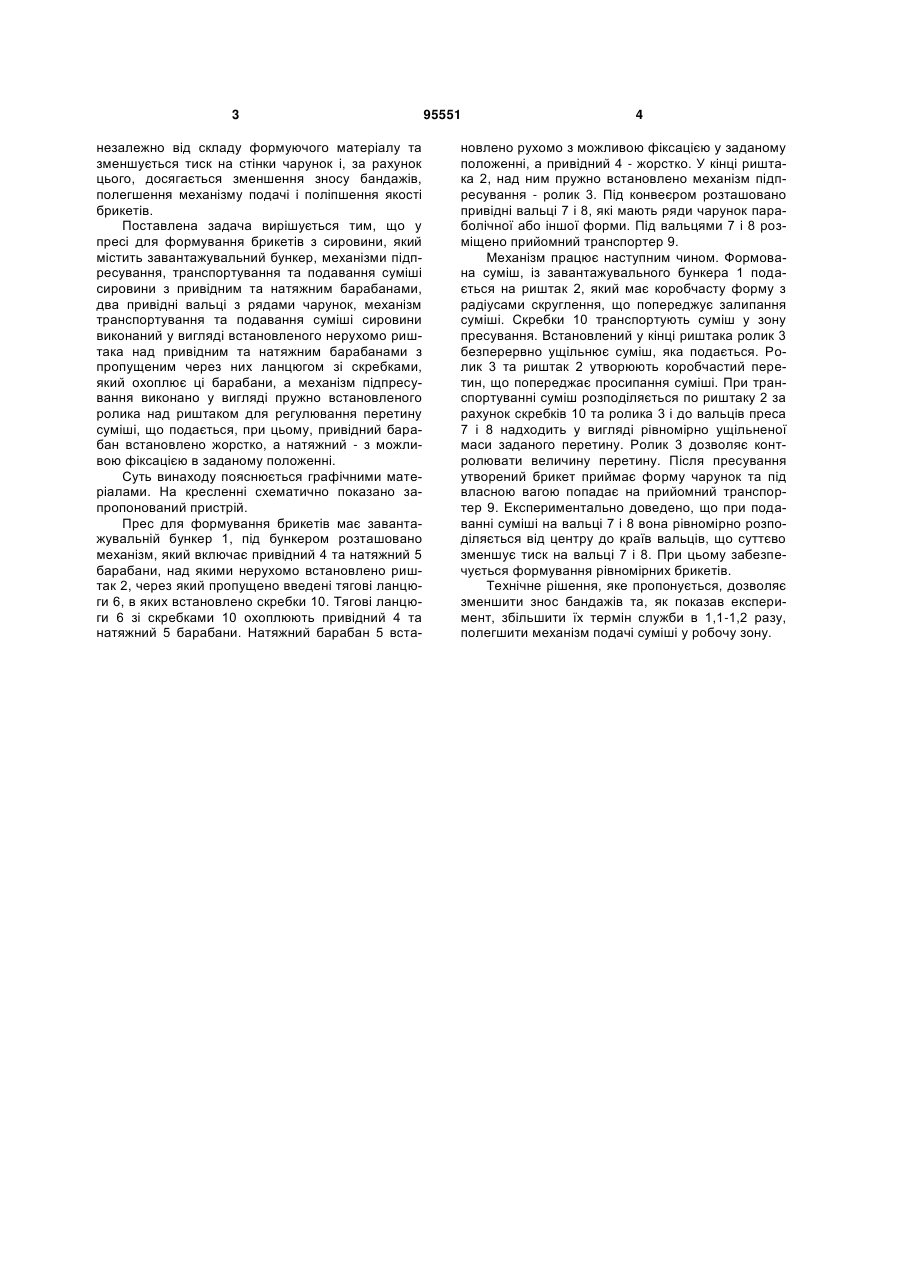

Вальцьовий брикетний прес для одержання брикетів з сировини, що містить завантажувальний бункер, механізми підпресування, транспортування та подавання суміші сировини з привідним та натяжним барабанами, два привідні вальці з рядами чарунок, який відрізняється тим, що механізм транспортування та подавання суміші виконаний у вигляді встановленого нерухомо риштака над привідним та натяжним барабанами і введеного та пропущеного через них ланцюга з закріпленими на ньому скребками, який охоплює ці барабани, а механізм підпресування виконано у вигляді пружно встановленого ролика над риштаком для регулювання перетину суміші, що подана, при цьому, привідний барабан встановлено жорстко, а натяжний - з можливою фіксацією в заданому положенні. UA (21) a201002479 (22) 05.03.2010 (24) 10.08.2011 (46) 10.08.2011, Бюл.№ 15, 2011 р. (72) ЗІБОРОВ КИРИЛО АЛЬБЕРТОВИЧ, ВАНЖА ГЕННАДІЙ КУПРІЯНОВИЧ, ПРОКОПЕНКО ОЛЕКСАНДР ІВАНОВИЧ, МАКСИМЕНКО КАТЕРИНА ВОЛОДИМИРІВНА (73) ДЕРЖАВНИЙ ВИЩИЙ НАВЧАЛЬНИЙ ЗАКЛАД "НАЦІОНАЛЬНИЙ ГІРНИЧИЙ УНІВЕРСИТЕТ" (56) SU 1 118 548 A, 15.10.1984 UA 7 510 U, 15.06.2005 UA 13 572 U, 17.04.2006 UA 46 897 U, 11.01.2010 RU 2 133 673 C1, 27.07.1999 GB 814 983 A, 17.06.1959 DE 4 003 342 A1, 08.08.1991 FR 2 663 881 A1, 03.01.1992 US 3 988 095 A, 26.10.1976 C2 2 (19) 1 3 незалежно від складу формуючого матеріалу та зменшується тиск на стінки чарунок і, за рахунок цього, досягається зменшення зносу бандажів, полегшення механізму подачі і поліпшення якості брикетів. Поставлена задача вирішується тим, що у пресі для формування брикетів з сировини, який містить завантажувальний бункер, механізми підпресування, транспортування та подавання суміші сировини з привідним та натяжним барабанами, два привідні вальці з рядами чарунок, механізм транспортування та подавання суміші сировини виконаний у вигляді встановленого нерухомо риштака над привідним та натяжним барабанами з пропущеним через них ланцюгом зі скребками, який охоплює ці барабани, а механізм підпресування виконано у вигляді пружно встановленого ролика над риштаком для регулювання перетину суміші, що подається, при цьому, привідний барабан встановлено жорстко, а натяжний - з можливою фіксацією в заданому положенні. Суть винаходу пояснюється графічними матеріалами. На кресленні схематично показано запропонований пристрій. Прес для формування брикетів має завантажувальній бункер 1, під бункером розташовано механізм, який включає привідний 4 та натяжний 5 барабани, над якими нерухомо встановлено риштак 2, через який пропущено введені тягові ланцюги 6, в яких встановлено скребки 10. Тягові ланцюги 6 зі скребками 10 охоплюють привідний 4 та натяжний 5 барабани. Натяжний барабан 5 вста 95551 4 новлено рухомо з можливою фіксацією у заданому положенні, а привідний 4 - жорстко. У кінці риштака 2, над ним пружно встановлено механізм підпресування - ролик 3. Під конвеєром розташовано привідні вальці 7 і 8, які мають ряди чарунок параболічної або іншої форми. Під вальцями 7 і 8 розміщено прийомний транспортер 9. Механізм працює наступним чином. Формована суміш, із завантажувального бункера 1 подається на риштак 2, який має коробчасту форму з радіусами скруглення, що попереджує залипання суміші. Скребки 10 транспортують суміш у зону пресування. Встановлений у кінці риштака ролик 3 безперервно ущільнює суміш, яка подається. Ролик 3 та риштак 2 утворюють коробчастий перетин, що попереджає просипання суміші. При транспортуванні суміш розподіляється по риштаку 2 за рахунок скребків 10 та ролика 3 і до вальців преса 7 і 8 надходить у вигляді рівномірно ущільненої маси заданого перетину. Ролик 3 дозволяє контролювати величину перетину. Після пресування утворений брикет приймає форму чарунок та під власною вагою попадає на прийомний транспортер 9. Експериментально доведено, що при подаванні суміші на вальці 7 і 8 вона рівномірно розподіляється від центру до країв вальців, що суттєво зменшує тиск на вальці 7 і 8. При цьому забезпечується формування рівномірних брикетів. Технічне рішення, яке пропонується, дозволяє зменшити знос бандажів та, як показав експеримент, збільшити їх термін служби в 1,1-1,2 разу, полегшити механізм подачі суміші у робочу зону. 5 Комп’ютерна верстка М. Ломалова 95551 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
