Вальцьовий брикетний прес
Номер патенту: 57698
Опубліковано: 10.03.2011
Автори: Зіборов Кирило Альбертович, Прокопенко Олександр Іванович, Ванжа Геннадій Купріянович, Максименко Катерина Володимирівна
Формула / Реферат
Вальцьовий брикетний прес, що містить завантажувальний бункер, механізм підпресування та два привідні вальці з рядами чарунок, який відрізняється тим, що механізм транспортування та подачі суміші виконаний у вигляді встановленого нерухомо риштака над привідним та натяжним барабанами з пропущеним через нього ланцюгом зі скребками, який охоплює ці барабани, та пружно встановленого ролика над риштаком для регулювання перерізу, при цьому привідний барабан встановлено рухомо з можливою фіксацією у заданому положенні, а натяжний - з можливістю переміщення в заданому напрямку.
Текст

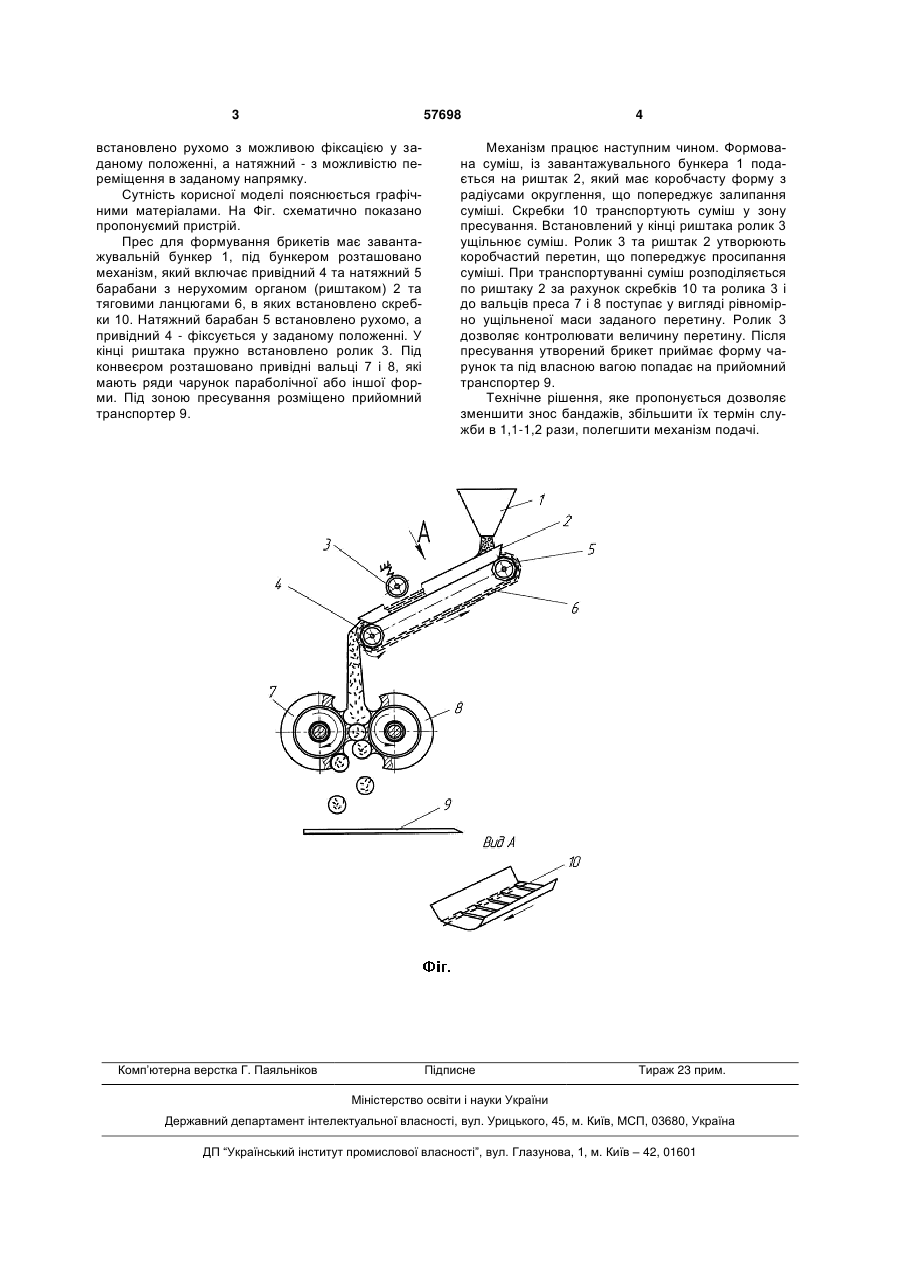

Вальцьовий брикетний прес, що містить завантажувальний бункер, механізм підпресування та 3 57698 встановлено рухомо з можливою фіксацією у заданому положенні, а натяжний - з можливістю переміщення в заданому напрямку. Сутність корисної моделі пояснюється графічними матеріалами. На Фіг. схематично показано пропонуємий пристрій. Прес для формування брикетів має завантажувальній бункер 1, під бункером розташовано механізм, який включає привідний 4 та натяжний 5 барабани з нерухомим органом (риштаком) 2 та тяговими ланцюгами 6, в яких встановлено скребки 10. Натяжний барабан 5 встановлено рухомо, а привідний 4 - фіксується у заданому положенні. У кінці риштака пружно встановлено ролик 3. Під конвеєром розташовано привідні вальці 7 і 8, які мають ряди чарунок параболічної або іншої форми. Під зоною пресування розміщено прийомний транспортер 9. Комп’ютерна верстка Г. Паяльніков 4 Механізм працює наступним чином. Формована суміш, із завантажувального бункера 1 подається на риштак 2, який має коробчасту форму з радіусами округлення, що попереджує залипання суміші. Скребки 10 транспортують суміш у зону пресування. Встановлений у кінці риштака ролик 3 ущільнює суміш. Ролик 3 та риштак 2 утворюють коробчастий перетин, що попереджує просипання суміші. При транспортуванні суміш розподіляється по риштаку 2 за рахунок скребків 10 та ролика 3 і до вальців преса 7 і 8 поступає у вигляді рівномірно ущільненої маси заданого перетину. Ролик 3 дозволяє контролювати величину перетину. Після пресування утворений брикет приймає форму чарунок та під власною вагою попадає на прийомний транспортер 9. Технічне рішення, яке пропонується дозволяє зменшити знос бандажів, збільшити їх термін служби в 1,1-1,2 рази, полегшити механізм подачі. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюRoller briquette press
Автори англійськоюZiborov Kyrylo Albertovych, Vanzha Hennadii Kupriianovych, Prokopenko Oleksandr Ivanovych, Maksymenko Kateryna Volodymyrivna
Назва патенту російськоюВальцовый брикетный пресс
Автори російськоюЗиборов Кирилл Альбертович, Ванжа Геннадий Куприянович, Прокопенко Александр Иванович, Максименко Екатерина Владимировна
МПК / Мітки
МПК: B30B 9/20, B28B 3/12, B30B 3/00, B30B 11/18
Мітки: прес, вальцьовий, брикетний
