Вальцьовий брикетний прес
Номер патенту: 46897
Опубліковано: 11.01.2010
Автори: Зіборов Кирило Альбертович, Максименко Катерина Володимирівна, Ванжа Геннадій Купріянович
Формула / Реферат
Вальцьовий брикетний прес, що містить завантажувальний бункер, механізм підпресування та два привідні вальці з рядами чарунок, який відрізняється тим, що механізм підпресування виконаний у вигляді стрічкового конвеєра з притискною стрічкою, який включає привідну та притискну стрічки, встановлені одна над іншою, при цьому вісь натяжного барабана притискної стрічки рухома, а вісь привідного барабана фіксується у заданому положенні з утворенням заданого перетину між стрічками, а інші осі барабанів встановлено жорстко.
Текст

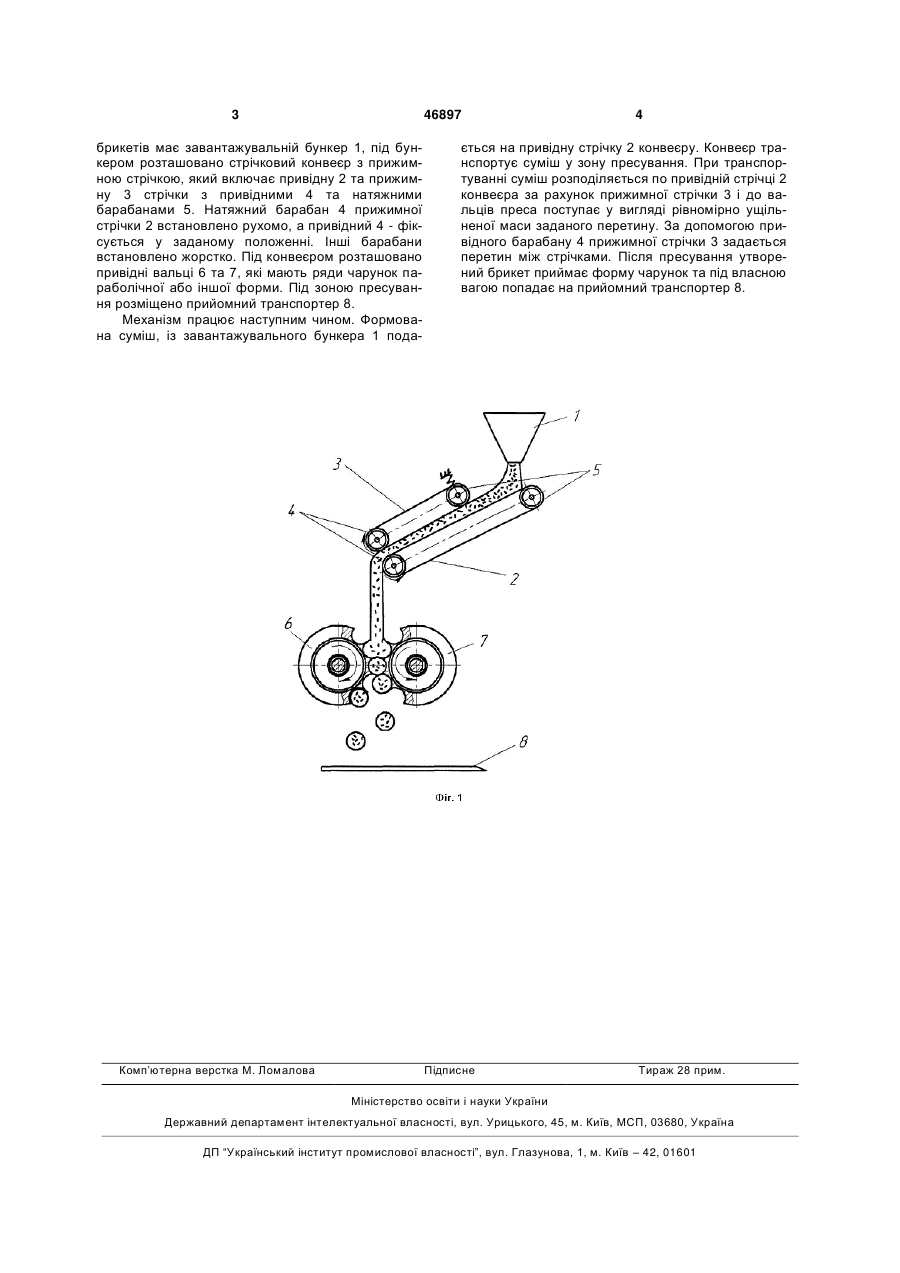

Вальцьовий брикетний прес, що містить завантажувальний бункер, механізм підпресування та 3 46897 брикетів має завантажувальній бункер 1, під бункером розташовано стрічковий конвеєр з прижимною стрічкою, який включає привідну 2 та прижимну 3 стрічки з привідними 4 та натяжними барабанами 5. Натяжний барабан 4 прижимної стрічки 2 встановлено рухомо, а привідний 4 - фіксується у заданому положенні. Інші барабани встановлено жорстко. Під конвеєром розташовано привідні вальці 6 та 7, які мають ряди чарунок параболічної або іншої форми. Під зоною пресування розміщено прийомний транспортер 8. Механізм працює наступним чином. Формована суміш, із завантажувального бункера 1 пода Комп’ютерна верстка М. Ломалова 4 ється на привідну стрічку 2 конвеєру. Конвеєр транспортує суміш у зону пресування. При транспортуванні суміш розподіляється по привідній стрічці 2 конвеєра за рахунок прижимної стрічки 3 і до вальців преса поступає у вигляді рівномірно ущільненої маси заданого перетину. За допомогою привідного барабану 4 прижимної стрічки 3 задається перетин між стрічками. Після пресування утворений брикет приймає форму чарунок та під власною вагою попадає на прийомний транспортер 8. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюRoller briquetting press
Автори англійськоюZiborov Kyrylo Albertovych, Vanzha Hennadii Kupriianovych, Maksymenko Kateryna Volodymyrivna
Назва патенту російськоюВальцовый брикетный пресс
Автори російськоюЗиборов Кирилл Альбертович, Ванжа Геннадий Куприянович, Максименко Екатерина Владимировна
МПК / Мітки
МПК: B22C 15/00
Мітки: вальцьовий, прес, брикетний
