Опалювальний радіатор

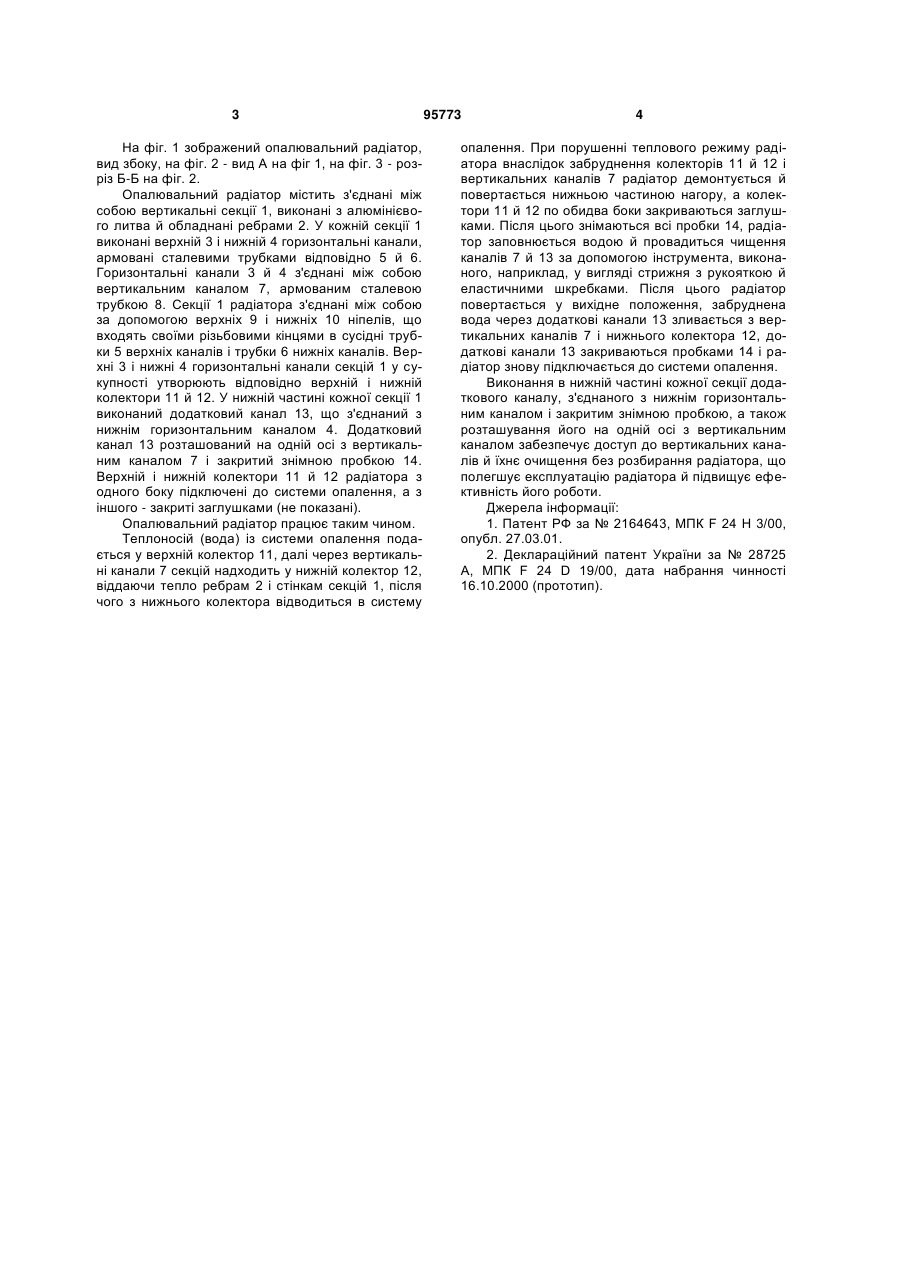

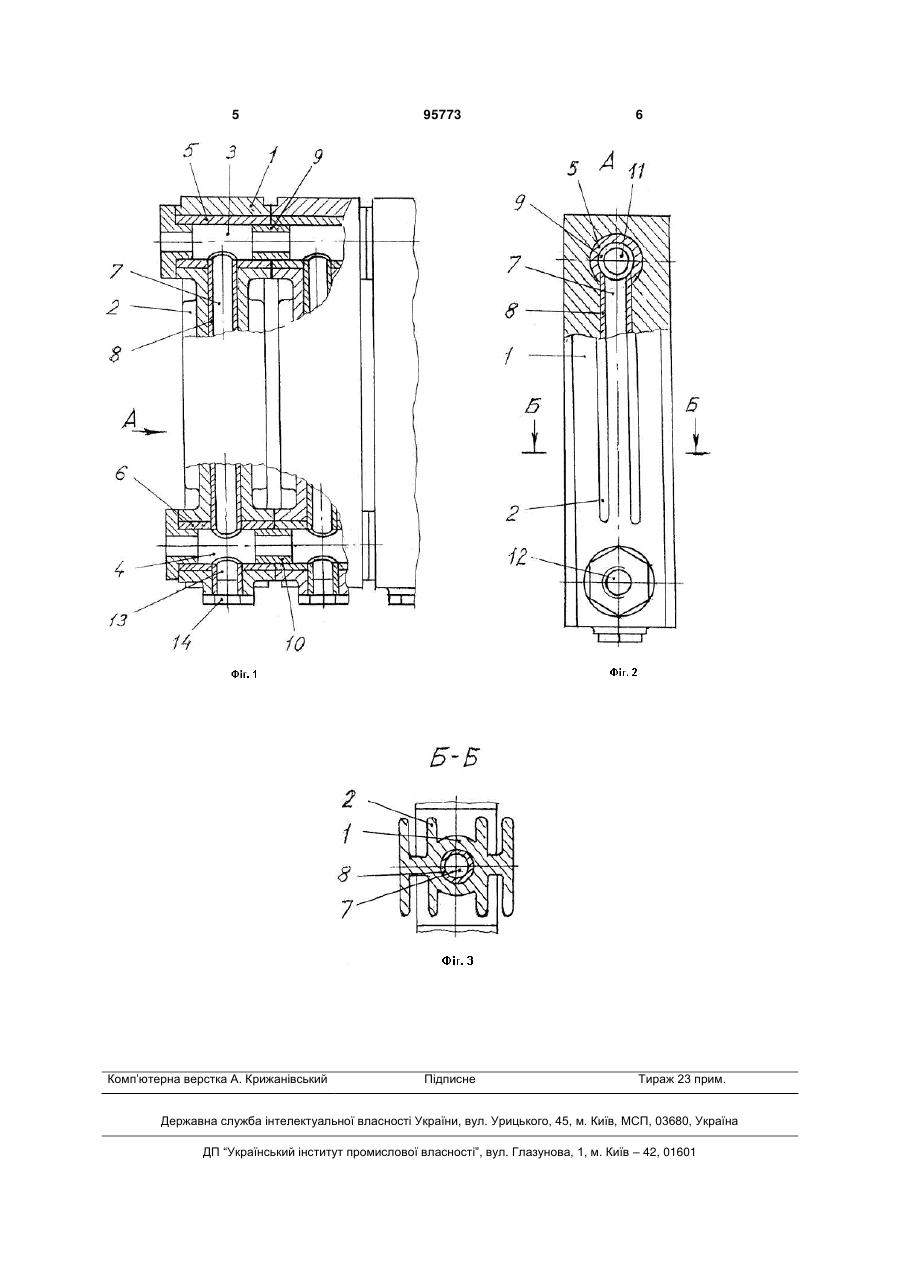

Опалювальний радіатор, що містить з'єднані між собою й обладнані ребрами вертикальні секції, у кожній з яких виконані верхній й нижній горизонтальні канали, що з'єднані між собою вертикальним каналом, який відрізняється тим, що в нижній частині кожної секції виконаний додатковий канал, що з'єднаний з нижнім горизонтальним каналом, розташований на одній осі з вертикальним каналом і закритий знімною пробкою. (19) (21) a200711303 (22) 12.10.2007 (24) 12.09.2011 (46) 12.09.2011, Бюл.№ 17, 2011 р. (72) ВАЛІГУРА ОЛЕГ ВОЛОДИМИРОВИЧ (73) ВАЛІГУРА ОЛЕГ ВОЛОДИМИРОВИЧ (56) UA 28725 A, 16.10.2000 CN 2120228 U, 28.10.1992 GB 190107554 A, 13.02.1902 GB 1048138 A, 09.11.1966 GB 1471887 A, 27.04.1977 3 На фіг. 1 зображений опалювальний радіатор, вид збоку, на фіг. 2 - вид А на фіг 1, на фіг. 3 - розріз Б-Б на фіг. 2. Опалювальний радіатор містить з'єднані між собою вертикальні секції 1, виконані з алюмінієвого литва й обладнані ребрами 2. У кожній секції 1 виконані верхній 3 і нижній 4 горизонтальні канали, армовані сталевими трубками відповідно 5 й 6. Горизонтальні канали 3 й 4 з'єднані між собою вертикальним каналом 7, армованим сталевою трубкою 8. Секції 1 радіатора з'єднані між собою за допомогою верхніх 9 і нижніх 10 ніпелів, що входять своїми різьбовими кінцями в сусідні трубки 5 верхніх каналів і трубки 6 нижніх каналів. Верхні 3 і нижні 4 горизонтальні канали секцій 1 у сукупності утворюють відповідно верхній і нижній колектори 11 й 12. У нижній частині кожної секції 1 виконаний додатковий канал 13, що з'єднаний з нижнім горизонтальним каналом 4. Додатковий канал 13 розташований на одній осі з вертикальним каналом 7 і закритий знімною пробкою 14. Верхній і нижній колектори 11 й 12 радіатора з одного боку підключені до системи опалення, а з іншого - закриті заглушками (не показані). Опалювальний радіатор працює таким чином. Теплоносій (вода) із системи опалення подається у верхній колектор 11, далі через вертикальні канали 7 секцій надходить у нижній колектор 12, віддаючи тепло ребрам 2 і стінкам секцій 1, після чого з нижнього колектора відводиться в систему 95773 4 опалення. При порушенні теплового режиму радіатора внаслідок забруднення колекторів 11 й 12 і вертикальних каналів 7 радіатор демонтується й повертається нижньою частиною нагору, а колектори 11 й 12 по обидва боки закриваються заглушками. Після цього знімаються всі пробки 14, радіатор заповнюється водою й провадиться чищення каналів 7 й 13 за допомогою інструмента, виконаного, наприклад, у вигляді стрижня з рукояткою й еластичними шкребками. Після цього радіатор повертається у вихідне положення, забруднена вода через додаткові канали 13 зливається з вертикальних каналів 7 і нижнього колектора 12, додаткові канали 13 закриваються пробками 14 і радіатор знову підключається до системи опалення. Виконання в нижній частині кожної секції додаткового каналу, з'єднаного з нижнім горизонтальним каналом і закритим знімною пробкою, а також розташування його на одній осі з вертикальним каналом забезпечує доступ до вертикальних каналів й їхнє очищення без розбирання радіатора, що полегшує експлуатацію радіатора й підвищує ефективність його роботи. Джерела інформації: 1. Патент РФ за № 2164643, МПК F 24 Н 3/00, опубл. 27.03.01. 2. Деклараційний патент України за № 28725 А, МПК F 24 D 19/00, дата набрання чинності 16.10.2000 (прототип). 5 Комп’ютерна верстка А. Крижанівський 95773 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
