Радіатор опалювальний секційний

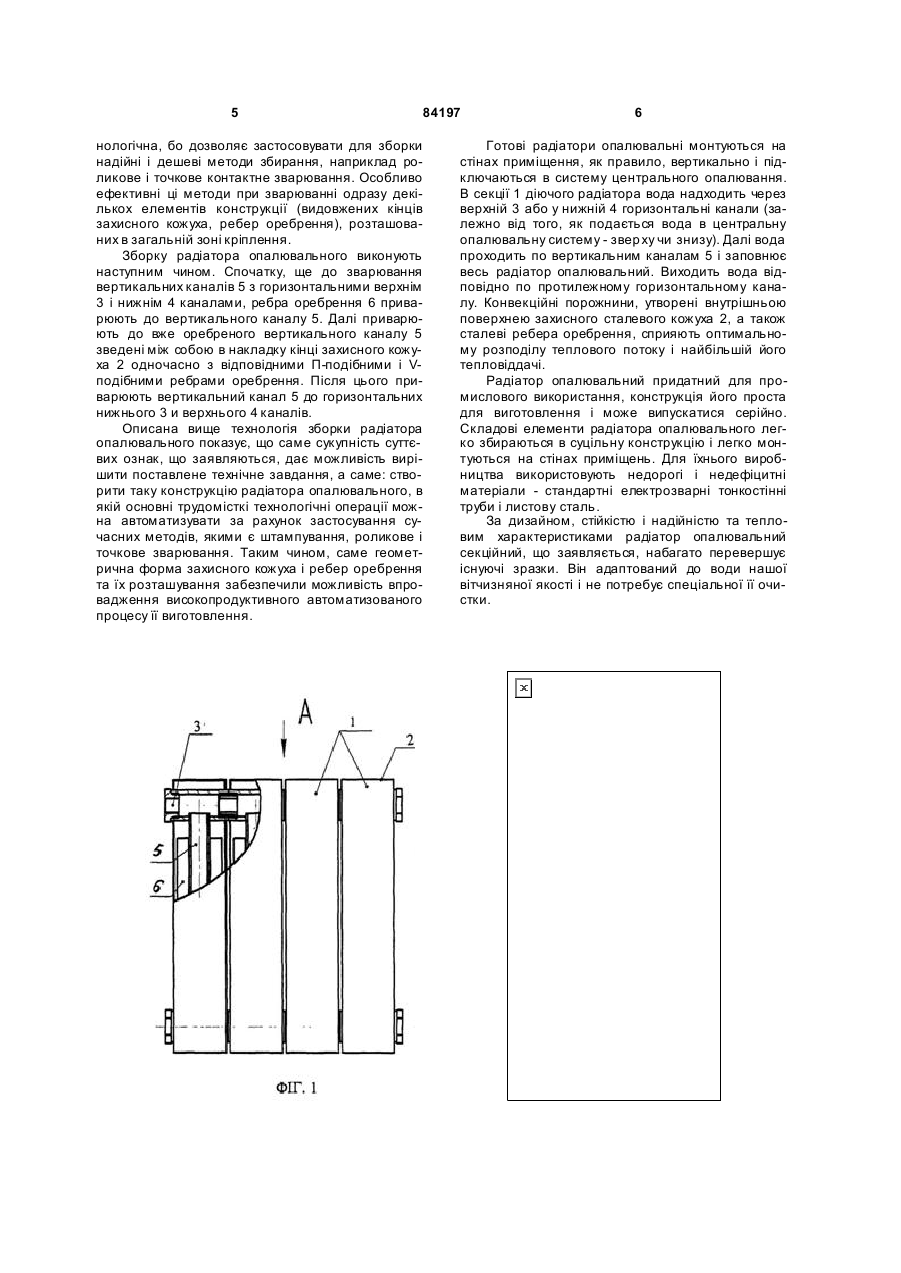

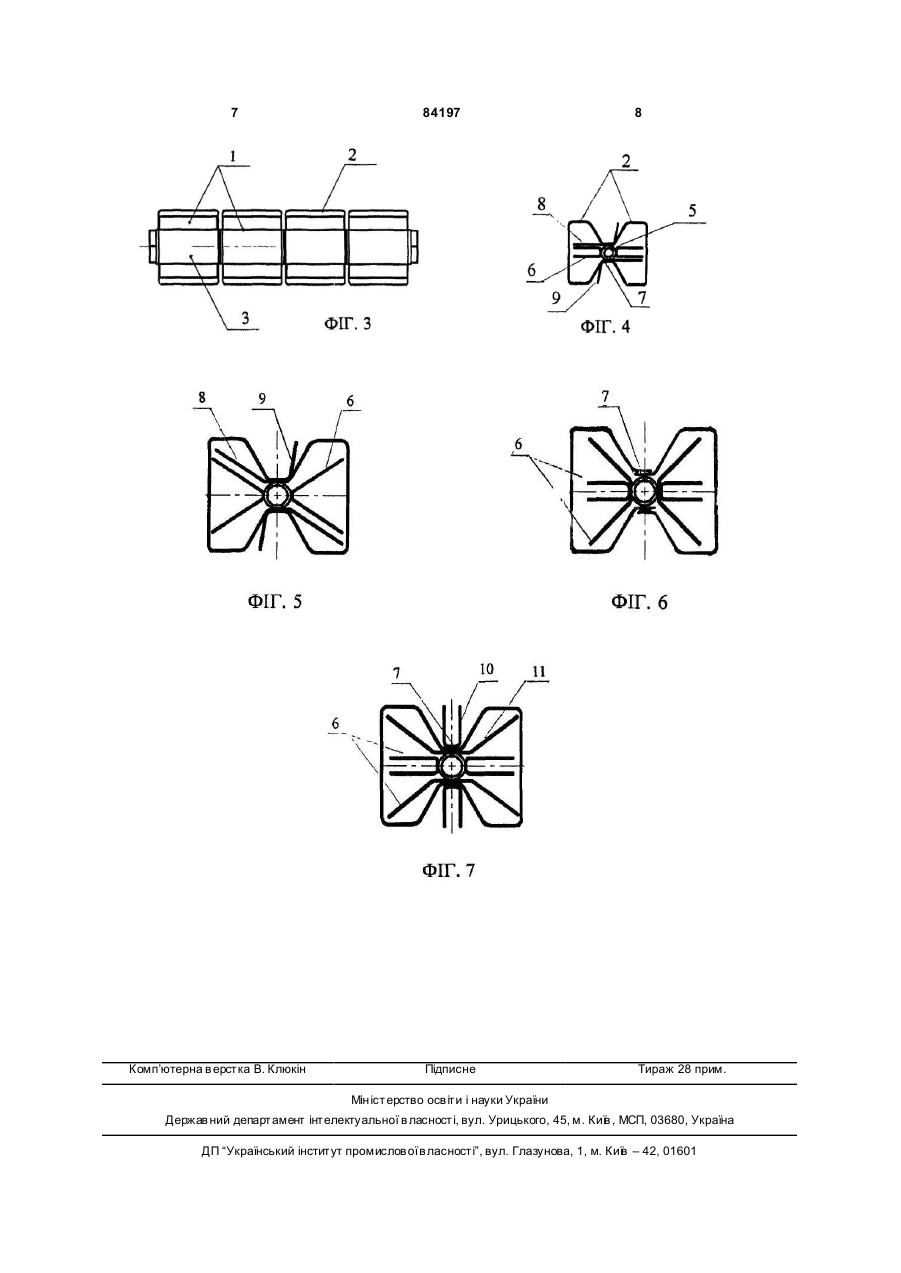

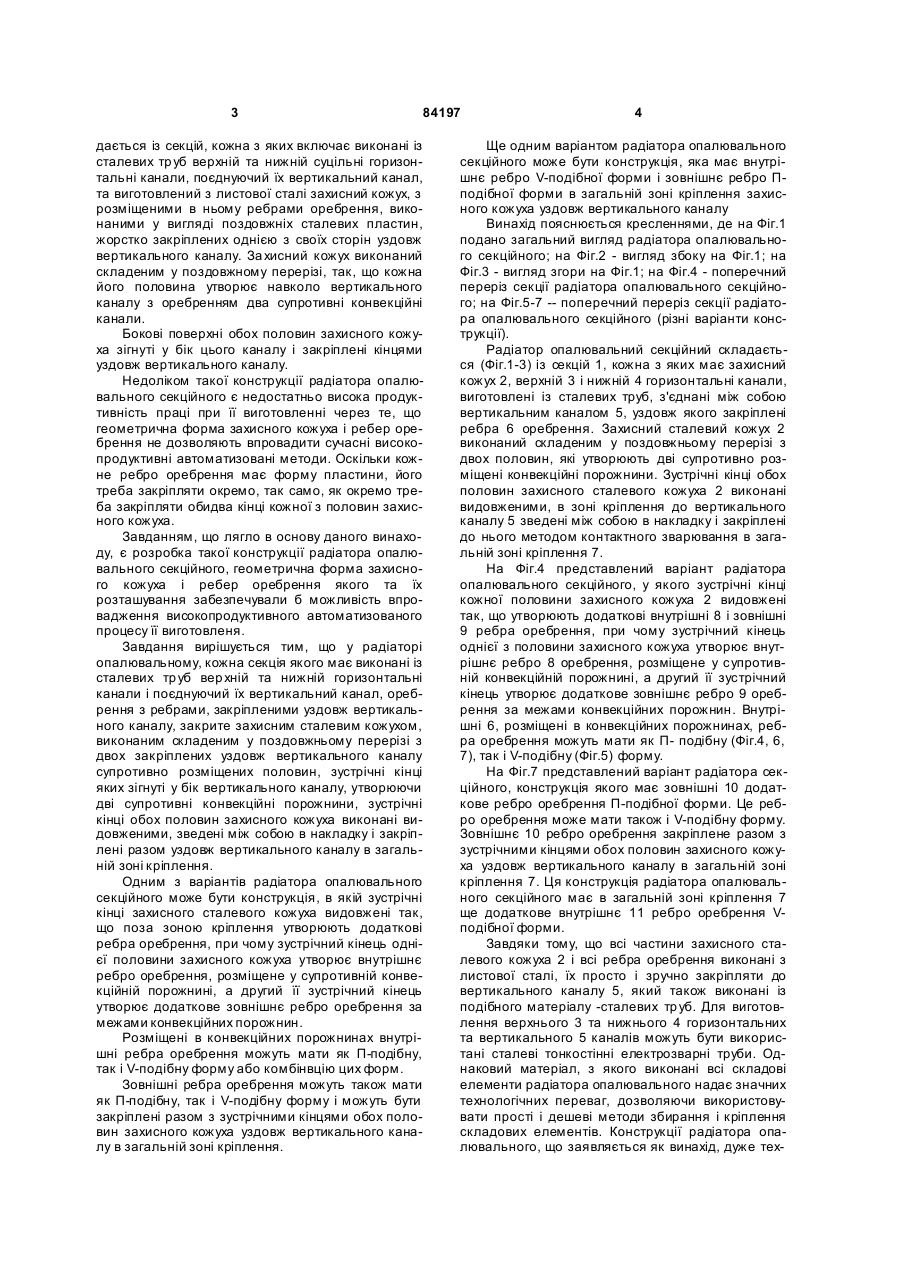

1. Радіатор опалювальний секційний, кожна секція якого має виконані із сталевих тр уб верхній та нижній горизонтальні канали і поєднуючий їх вертикальний канал, оребрення з ребрами, закріпленими уздовж вертикального каналу, закрите захисним сталевим кожухом, виконаним складеним у поздовжньому перерізі з двох закріплених вздовж вертикального каналу супротивно розміщених половин, зустрічні кінці яких зігнуті у бік вертикального каналу, утворюючи супротивні конвекційні порожнини, який відрізняється тим, що зустрічні кінці обох половин захисного кожуха ви C2 2 84197 1 3 84197 дається із секцій, кожна з яких включає виконані із сталевих тр уб верхній та нижній суцільні горизонтальні канали, поєднуючий їх вертикальний канал, та виготовлений з листової сталі захисний кожух, з розміщеними в ньому ребрами оребрення, виконаними у вигляді поздовжніх сталевих пластин, жорстко закріплених однією з своїх сторін уздовж вертикального каналу. За хисний кожух виконаний складеним у поздовжному перерізі, так, що кожна його половина утворює навколо вертикального каналу з оребренням два супротивні конвекційні канали. Бокові поверхні обох половин захисного кожуха зігнуті у бік цього каналу і закріплені кінцями уздовж вертикального каналу. Недоліком такої конструкції радіатора опалювального секційного є недостатньо висока продуктивність праці при її виготовленні через те, що геометрична форма захисного кожуха і ребер оребрення не дозволяють впровадити сучасні високопродуктивні автоматизовані методи. Оскільки кожне ребро оребрення має форму пластини, його треба закріпляти окремо, так само, як окремо треба закріпляти обидва кінці кожної з половин захисного кожуха. Завданням, що лягло в основу даного винаходу, є розробка такої конструкції радіатора опалювального секційного, геометрична форма захисного кожуха і ребер оребрення якого та їх розташування забезпечували б можливість впровадження високопродуктивного автоматизованого процесу її виготовленя. Завдання вирішується тим, що у радіаторі опалювальному, кожна секція якого має виконані із сталевих тр уб вер хній та нижній горизонтальні канали і поєднуючий їх вертикальний канал, оребрення з ребрами, закріпленими уздовж вертикального каналу, закрите захисним сталевим кожухом, виконаним складеним у поздовжньому перерізі з двох закріплених уздовж вертикального каналу супротивно розміщених половин, зустрічні кінці яких зігнуті у бік вертикального каналу, утворюючи дві супротивні конвекційні порожнини, зустрічні кінці обох половин захисного кожуха виконані видовженими, зведені між собою в накладку і закріплені разом уздовж вертикального каналу в загальній зоні кріплення. Одним з варіантів радіатора опалювального секційного може бути конструкція, в якій зустрічні кінці захисного сталевого кожуха видовжені так, що поза зоною кріплення утворюють додаткові ребра оребрення, при чому зустрічний кінець однієї половини захисного кожуха утворює внутрішнє ребро оребрення, розміщене у супротивній конвекційній порожнині, а другий її зустрічний кінець утворює додаткове зовнішнє ребро оребрення за межами конвекційних порожнин. Розміщені в конвекційних порожнинах внутрішні ребра оребрення можуть мати як П-подібну, так і V-подібну форму або комбінвцію цих форм. Зовнішні ребра оребрення можуть також мати як П-подібну, так і V-подібну форму і можуть бути закріплені разом з зустрічними кінцями обох половин захисного кожуха уздовж вертикального каналу в загальній зоні кріплення. 4 Ще одним варіантом радіатора опалювального секційного може бути конструкція, яка має внутрішнє ребро V-подібної форми і зовнішнє ребро Пподібної форми в загальній зоні кріплення захисного кожуха уздовж вертикального каналу Винахід пояснюється кресленнями, де на Фіг.1 подано загальний вигляд радіатора опалювального секційного; на Фіг.2 - вигляд збоку на Фіг.1; на Фіг.3 - вигляд згори на Фіг.1; на Фіг.4 - поперечний переріз секції радіатора опалювального секційного; на Фіг.5-7 -- поперечний переріз секції радіатора опалювального секційного (різні варіанти конструкції). Радіатор опалювальний секційний складається (Фіг.1-3) із секцій 1, кожна з яких має захисний кожух 2, верхній 3 і нижній 4 горизонтальні канали, виготовлені із сталевих труб, з'єднані між собою вертикальним каналом 5, уздовж якого закріплені ребра 6 оребрення. Захисний сталевий кожух 2 виконаний складеним у поздовжньому перерізі з двох половин, які утворюють дві супротивно розміщені конвекційні порожнини. Зустрічні кінці обох половин захисного сталевого кожуха 2 виконані видовженими, в зоні кріплення до вертикального каналу 5 зведені між собою в накладку і закріплені до нього методом контактного зварювання в загальній зоні кріплення 7. На Фіг.4 представлений варіант радіатора опалювального секційного, у якого зустрічні кінці кожної половини захисного кожуха 2 видовжені так, що утворюють додаткові внутрішні 8 і зовнішні 9 ребра оребрення, при чому зустрічний кінець однієї з половини захисного кожуха утворює внутрішнє ребро 8 оребрення, розміщене у супротивній конвекційній порожнині, а другий її зустрічний кінець утворює додаткове зовнішнє ребро 9 оребрення за межами конвекційних порожнин. Внутрішні 6, розміщені в конвекційних порожнинах, ребра оребрення можуть мати як П- подібну (Фіг.4, 6, 7), так і V-подібну (Фіг.5) форму. На Фіг.7 представлений варіант радіатора секційного, конструкція якого має зовнішні 10 додаткове ребро оребрення П-подібної форми. Це ребро оребрення може мати також і V-подібну форму. Зовнішнє 10 ребро оребрення закріплене разом з зустрічними кінцями обох половин захисного кожуха уздовж вертикального каналу в загальній зоні кріплення 7. Ця конструкція радіатора опалювального секційного має в загальній зоні кріплення 7 ще додаткове внутрішнє 11 ребро оребрення Vподібної форми. Завдяки тому, що всі частини захисного сталевого кожуха 2 і всі ребра оребрення виконані з листової сталі, їх просто і зручно закріпляти до вертикального каналу 5, який також виконані із подібного матеріалу -сталевих тр уб. Для виготовлення верхнього 3 та нижнього 4 горизонтальних та вертикального 5 каналів можуть бути використані сталеві тонкостінні електрозварні труби. Однаковий матеріал, з якого виконані всі складові елементи радіатора опалювального надає значних технологічних переваг, дозволяючи використовувати прості і дешеві методи збирання і кріплення складових елементів. Конструкції радіатора опалювального, що заявляється як винахід, дуже тех 5 84197 нологічна, бо дозволяє застосовувати для зборки надійні і дешеві методи збирання, наприклад роликове і точкове контактне зварювання. Особливо ефективні ці методи при зварюванні одразу декількох елементів конструкції (видовжених кінців захисного кожуха, ребер оребрення), розташованих в загальній зоні кріплення. Зборку радіатора опалювального виконують наступним чином. Спочатку, ще до зварювання вертикальних каналів 5 з горизонтальними верхнім 3 і нижнім 4 каналами, ребра оребрення 6 приварюють до вертикального каналу 5. Далі приварюють до вже оребреного вертикального каналу 5 зведені між собою в накладку кінці захисного кожуха 2 одночасно з відповідними П-подібними і Vподібними ребрами оребрення. Після цього приварюють вертикальний канал 5 до горизонтальних нижнього 3 и верхнього 4 каналів. Описана вище технологія зборки радіатора опалювального показує, що саме сукупність суттєвих ознак, що заявляються, дає можливість вирішити поставлене технічне завдання, а саме: створити таку конструкцію радіатора опалювального, в якій основні трудомісткі технологічні операції можна автоматизувати за рахунок застосування сучасних методів, якими є штампування, роликове і точкове зварювання. Таким чином, саме геометрична форма захисного кожуха і ребер оребрення та їх розташування забезпечили можливість впровадження високопродуктивного автоматизованого процесу її виготовлення. 6 Готові радіатори опалювальні монтуються на стінах приміщення, як правило, вертикально і підключаються в систему центрального опалювання. В секції 1 діючого радіатора вода надходить через верхній 3 або у нижній 4 горизонтальні канали (залежно від того, як подається вода в центральну опалювальну систему - звер ху чи знизу). Далі вода проходить по вертикальним каналам 5 і заповнює весь радіатор опалювальний. Виходить вода відповідно по протилежному горизонтальному каналу. Конвекційні порожнини, утворені внутрішньою поверхнею захисного сталевого кожуха 2, а також сталеві ребера оребрення, сприяють оптимальному розподілу теплового потоку і найбільшій його тепловіддачі. Радіатор опалювальний придатний для промислового використання, конструкція його проста для виготовлення і може випускатися серійно. Складові елементи радіатора опалювального легко збираються в суцільну конструкцію і легко монтуються на стінах приміщень. Для їхнього виробництва використовують недорогі і недефіцитні матеріали - стандартні електрозварні тонкостінні труби і листову сталь. За дизайном, стійкістю і надійністю та тепловим характеристиками радіатор опалювальний секційний, що заявляється, набагато перевершує існуючі зразки. Він адаптований до води нашої вітчизняної якості і не потребує спеціальної її очистки. 7 Комп’ютерна в ерстка В. Клюкін 84197 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
