Устаткування обв’язки обсадних колон

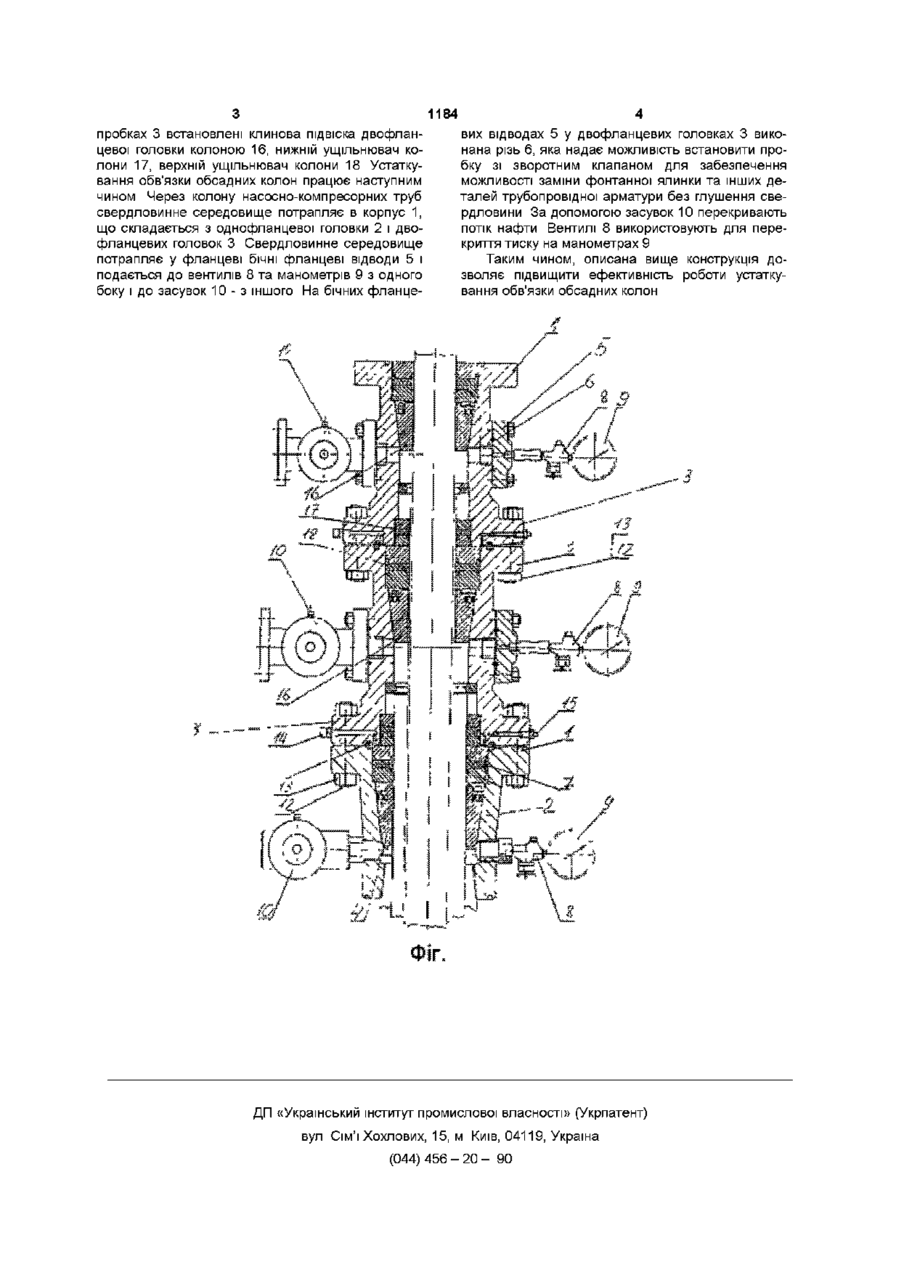

1 Устаткування обв'язки обсадних колон, що містить корпус, який складається з однофланцевої і двофланцевих головок з бічними фланцевими відводами, клиноподібної ПІДВІСКИ першої технічної колони, засувки, вентилів, манометрів, яке відрізняється тим, що у бічних фланцевих відводах виконана нарізка 2 Устаткування обв'язки обсадних колон за п 1, яке відрізняється тим, що щонайменше в одній двофланцевій головці з бічними фланцевими відводами встановлені нагнітальний клапан і розрядна пробка Корисна модель стосується виробництва трубопровідної арматури високого тиску і призначена для обв'язки колон обсадних труб, герметизації та контролю міжтрубного простору при бурінні та експлуатації нафтових і газових свердловин Відома колонна головка КГ-4х700, прийнята за прототип (завод «Красный молот» м Грозний, кресл 4КГ00 000), що складається з однофланцевої головки колоною, двофланцевої головки колоною, клиноподібної ПІДВІСКИ, вентилів, засувок Недоліком прототипу є його недостатньо висока ефективність роботи за рахунок неможливості заміни запірних пристроїв без глушення свердловини В основу корисної моделі поставлена задача підвищення ефективності роботи устаткування обв'язки обсадних колон шляхом зміни конструкції однофланцевої і двофланцевих головок Поставлена задача вирішується тим, що устаткування обв'язки обсадних колон, які містить корпус, що складається з однофланцевої і двофланцевих головок з бічними фланцевими відводами, клиноподібної ПІДВІСКИ першої технічної колони, засувки, вентилі, манометри, ВІДПОВІДНО ДО корисної моделі, у бічних фланцевих відводах виконана різь Щонайменше в одній двофланцевій головці з бічними фланцевими відводами встановлені нагнітальний клапан і розрядна пробка У колонній головці КГ-4х700, розробленій заводом «Красный молот» м Грозний, при заміні запірних пристроїв виникає необхідність призупи нення роботи свердловини у цілому, що економічно украй не доцільне У даному технічному вирішенні на бічних фланцевих відводах виконана різь, призначена для встановлення пристосування, наприклад, пробки зі зворотним клапаном, забезпечуючого заміну запірних пристроїв під тиском, що позбавляє необхідності призупинення роботи свердловини і, отже, економічних втрат Крім цього, у нижній частині двофланцевих головок встановлені нагнітальний клапан і розрядна пробка, які забезпечують змащення фланцевого з'єднання, контроль герметичності, а також дозволяють відновити порушену герметичність шляхом нагнітання спеціальної ущільнювальної пасти На фіг показано поздовжній розріз обладнання обв'язки обсадних колон Устаткування обв'язки обсадних колон складається з корпусу 1, що складається з однофланцевої головки 2, двофланцевої головки 3, клиноподібної ПІДВІСКИ першої технічної колони 4, фланцевих бічних ВІДВОДІВ 5 з виконаною різзю 6, верхнього ущільнювача однофланцевої головки 7 До однофланцевої головки 2 і двофланцевої головки 3 за допомогою фланцевих бічних ВІДВОДІВ 6 приєднані вентилі 8 і манометри 9 з одного боку і засувки 1 0 - з іншого боку Однофланцева головка 2 і двофланцева головка 3 сполучені між собою через металеву прокладку 11 за допомогою шпильок 12 і гайок 13 У нижній частині двофланцевої головки 3 розташовані нагнітальний клапан 14 і розрядна пробка 15 У двофланцевих розрядних 00 1184 пробках 3 встановлені клинова підвіска двофланцевої головки колоною 16, нижній ущільнювач колони 17, верхній ущільнювач колони 18 Устаткування обв'язки обсадних колон працює наступним чином Через колону насосно-компресорних труб свердловинне середовище потрапляє в корпус 1, що складається з однофланцевої головки 2 і двофланцевих головок 3 Свердловинне середовище потрапляє у фланцеві бічні фланцеві відводи 5 і подається до вентилів 8 та манометрів 9 з одного боку і до засувок 10 - з іншого На бічних фланце вих відводах 5 у двофланцевих головках 3 виконана різь 6, яка надає можливість встановити пробку зі зворотним клапаном для забезпечення можливості заміни фонтанної ялинки та інших деталей трубопровідної арматури без глушення свердловини За допомогою засувок 10 перекривають потік нафти Вентилі 8 використовують для перекриття тиску на манометрах 9 Таким чином, описана вище конструкція дозволяє підвищити ефективність роботи устаткування обв'язки обсадних колон ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
