Клейова композиція

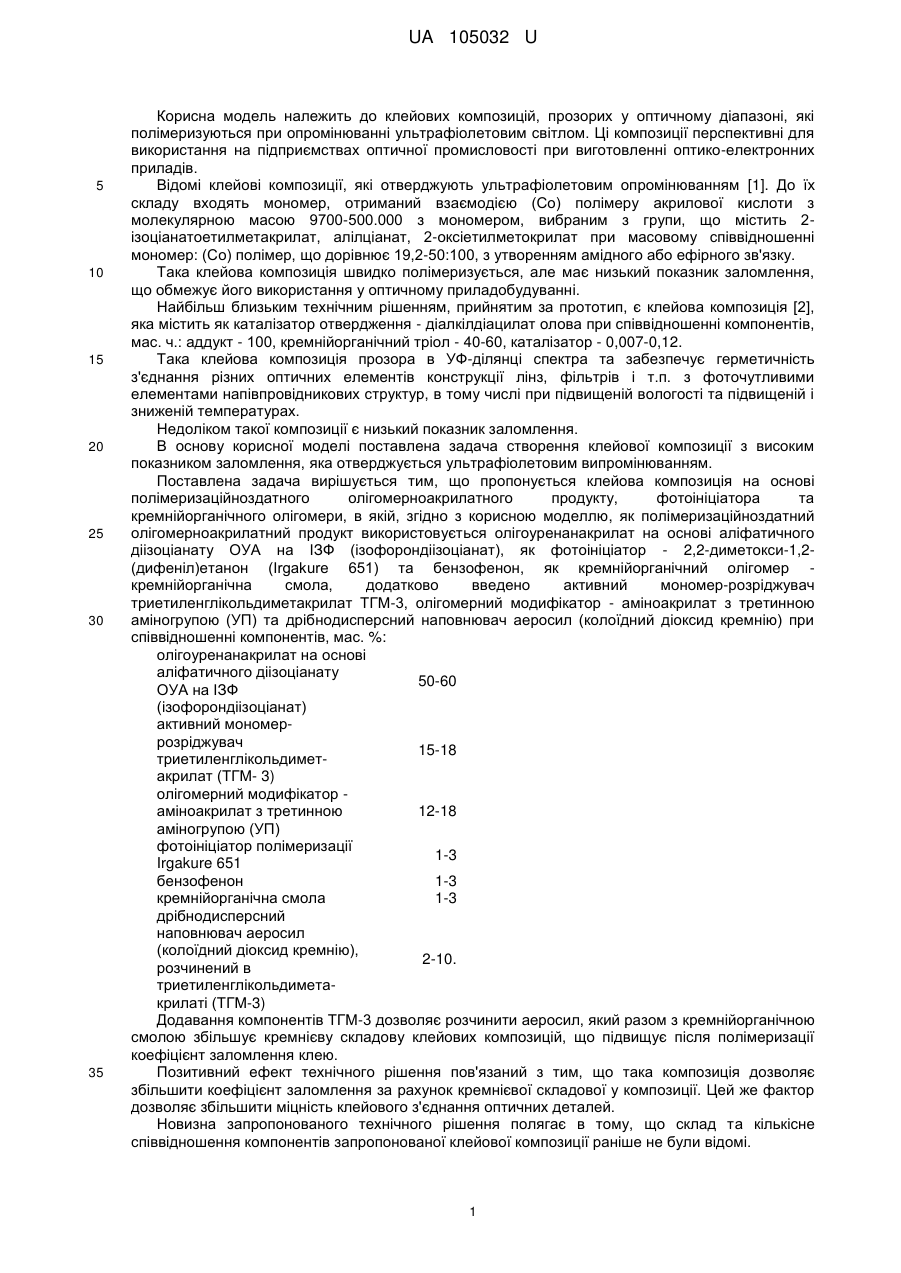

Реферат: Клейова композиція містить як полімеризаційноздатний олігомерноакрилатний продукт олігоуренанакрилат на основі аліфатичного діізоціанату ОУА на ІЗФ (ізофорондіізоціанат), як фотоініціатор - 2,2-диметокси-1,2-(дифеніл)етанон (Irgakure 651) та бензофенон, як кремнійорганічний олігомер - кремнійорганічну смолу та додатково містить активний мономеррозріджувач триетиленглікольдиметакрилат ТГМ-3, олігомерний модифікатор - аміноакрилат з третинною аміногрупою (УП) та дрібнодисперсний наповнювач аеросил (колоїдний діоксид кремнію). UA 105032 U (12) UA 105032 U UA 105032 U 5 10 15 20 25 30 35 Корисна модель належить до клейових композицій, прозорих у оптичному діапазоні, які полімеризуються при опромінюванні ультрафіолетовим світлом. Ці композиції перспективні для використання на підприємствах оптичної промисловості при виготовленні оптико-електронних приладів. Відомі клейові композиції, які отверджують ультрафіолетовим опромінюванням [1]. До їх складу входять мономер, отриманий взаємодією (Co) полімеру акрилової кислоти з молекулярною масою 9700-500.000 з мономером, вибраним з групи, що містить 2ізоціанатоетилметакрилат, алілціанат, 2-оксіетилметокрилат при масовому співвідношенні мономер: (Co) полімер, що дорівнює 19,2-50:100, з утворенням амідного або ефірного зв'язку. Така клейова композиція швидко полімеризується, але має низький показник заломлення, що обмежує його використання у оптичному приладобудуванні. Найбільш близьким технічним рішенням, прийнятим за прототип, є клейова композиція [2], яка містить як каталізатор отвердження - діалкілдіацилат олова при співвідношенні компонентів, мас. ч.: аддукт - 100, кремнійорганічний тріол - 40-60, каталізатор - 0,007-0,12. Така клейова композиція прозора в УФ-ділянці спектра та забезпечує герметичність з'єднання різних оптичних елементів конструкції лінз, фільтрів і т.п. з фоточутливими елементами напівпровідникових структур, в тому числі при підвищеній вологості та підвищеній і зниженій температурах. Недоліком такої композиції є низький показник заломлення. В основу корисної моделі поставлена задача створення клейової композиції з високим показником заломлення, яка отверджується ультрафіолетовим випромінюванням. Поставлена задача вирішується тим, що пропонується клейова композиція на основі полімеризаційноздатного олігомерноакрилатного продукту, фотоініціатора та кремнійорганічного олігомери, в якій, згідно з корисною моделлю, як полімеризаційноздатний олігомерноакрилатний продукт використовується олігоуренанакрилат на основі аліфатичного діізоціанату ОУА на ІЗФ (ізофорондіізоціанат), як фотоініціатор - 2,2-диметокси-1,2(дифеніл)етанон (Irgakure 651) та бензофенон, як кремнійорганічний олігомер кремнійорганічна смола, додатково введено активний мономер-розріджувач триетиленглікольдиметакрилат ТГМ-3, олігомерний модифікатор - аміноакрилат з третинною аміногрупою (УП) та дрібнодисперсний наповнювач аеросил (колоїдний діоксид кремнію) при співвідношенні компонентів, мас. %: олігоуренанакрилат на основі аліфатичного діізоціанату 50-60 ОУА на ІЗФ (ізофорондіізоціанат) активний мономеррозріджувач 15-18 триетиленглікольдиметакрилат (ТГМ- 3) олігомерний модифікатор аміноакрилат з третинною 12-18 аміногрупою (УП) фотоініціатор полімеризації 1-3 Irgakure 651 бензофенон 1-3 кремнійорганічна смола 1-3 дрібнодисперсний наповнювач аеросил (колоїдний діоксид кремнію), 2-10. розчинений в триетиленглікольдиметакрилаті (ТГМ-3) Додавання компонентів ТГМ-3 дозволяє розчинити аеросил, який разом з кремнійорганічною смолою збільшує кремнієву складову клейових композицій, що підвищує після полімеризації коефіцієнт заломлення клею. Позитивний ефект технічного рішення пов'язаний з тим, що така композиція дозволяє збільшити коефіцієнт заломлення за рахунок кремнієвої складової у композиції. Цей же фактор дозволяє збільшити міцність клейового з'єднання оптичних деталей. Новизна запропонованого технічного рішення полягає в тому, що склад та кількісне співвідношення компонентів запропонованої клейової композиції раніше не були відомі. 1 UA 105032 U 5 10 15 20 25 Приклад реалізації. Попередньо аеросил розчиняли в ТГМ-3. Після цього компоненти, згідно з формулою корисної моделі, механічно змішували в основі - олігоуренанакрилат на основі аліфатичного діізоціанату ОУА на ІЗФ (ізофорондіізоціанат). Показник заломлення визначали на рефрактометрі "Плазмон", який визначав показник заломлення з використанням явища поверхневого плазмонного резонансу [3]. Показники міцності визначали при механічних випробуваннях на розрив плоских скляних деталей з віконного скла розміром 30×60×3 мм, з'єднаних між собою "внахлест". Експерименти показали, що: 1) зменшення кількості складових менше заявлених значень не дозволяє отримати високі значення коефіцієнта заломлення клею (були не вищі 1,46), і, крім того, зменшує його міцність (не більше 2МПа). 2) збільшення кількості складових вище заявлених значень збільшує оптичне розсіювання клею після полімеризації. 3) оптимальні значення кількості заявлених компонентів становлять, мас. %: олігоуренанакрилат на основі аліфатичного діізоціанату 55 ОУА на ІЗФ (ізофорондіізоціанат) активний мономеррозріджувач 17 триетиленглікольдиметакрилат (ТГМ- 3) олігомерний модифікатораміноакрилат з третинною 15 аміногрупою (УП) фотоініціатор полімеризації 2 Irgakure651 бензофенон 2 кремнійорганічна смола (АД2 1 або АД-2, або Т-111) дрібнодисперсний наповнювач аеросил (колоїдний діоксид кремнію), 7. розчинений в триетиленглікольдиметакрилаті (ТГМ-3) 4) оптимальні значення заявлених компонентів відповідали коефіцієнту заломлення від 1,46 до 1,51 та міцності з'єднання 3-5 МПа. Джерела інформації: 1. Сумита Б. Митра Фотоотверждаемый иономер / Патент РФ № 2070208, опубл. 10.12.1996 г. 2. Антипова М.А., Бутров Ю.П., Молостова А.Ю., Яснова К.И. Клеевая композиция / Патент РФ № 2246520 от 20.02.2005 г. 3. Венгер Є.Ф., Маслов В.П., Ушенін Ю.В., Білошицький В.В., Гридіна Н.Я., Сенсор для аналізу біохімічних середовищ / Патент України на корисну модель № 91939 від 25.07.2014 р., бюл. № 14/2014. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 Клейова композиція на основі полімеризаційноздатного олігомерноакрилатного продукту, фотоініціатора та кремнійорганічного олігомеру, яка відрізняється тим, що як полімеризаційноздатний олігомерноакрилатний продукт використовується олігоуренанакрилат на основі аліфатичного діізоціанату ОУА на ІЗФ (ізофорондіізоціанат), як фотоініціатор - 2,2диметокси-1,2-(дифеніл)етанон (Irgakure 651) та бензофенон, як кремнійорганічний олігомер кремнійорганічна смола, додатково введено активний мономер-розріджувач триетиленглікольдиметакрилат ТГМ-3, олігомерний модифікатор - аміноакрилат з третинною аміногрупою (УП) та дрібнодисперсний наповнювач аеросил (колоїдний діоксид кремнію) при співвідношенні компонентів, мас. %: олігоуренанакрилат на основі аліфатичного 50-60 2 UA 105032 U діізоціанату ОУА на ІЗФ (ізофорондіізоціанат) активний мономер-розріджувач триетиленглікольдиметакрилат (ТГМ-3) олігомерний модифікатор-аміноакрилат з третинною аміногрупою (УП) фотоініціатор полімеризації Irgakure 651 бензофенон кремнійорганічна смола дрібнодисперсний наповнювач аеросил (колоїдний діоксид кремнію), розчинений в триетиленглікольдиметакрилаті (ТГМ-3) 15-18 12-18 1-3 1-3 1-3 2-10. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
