Вихрова труба комбінована

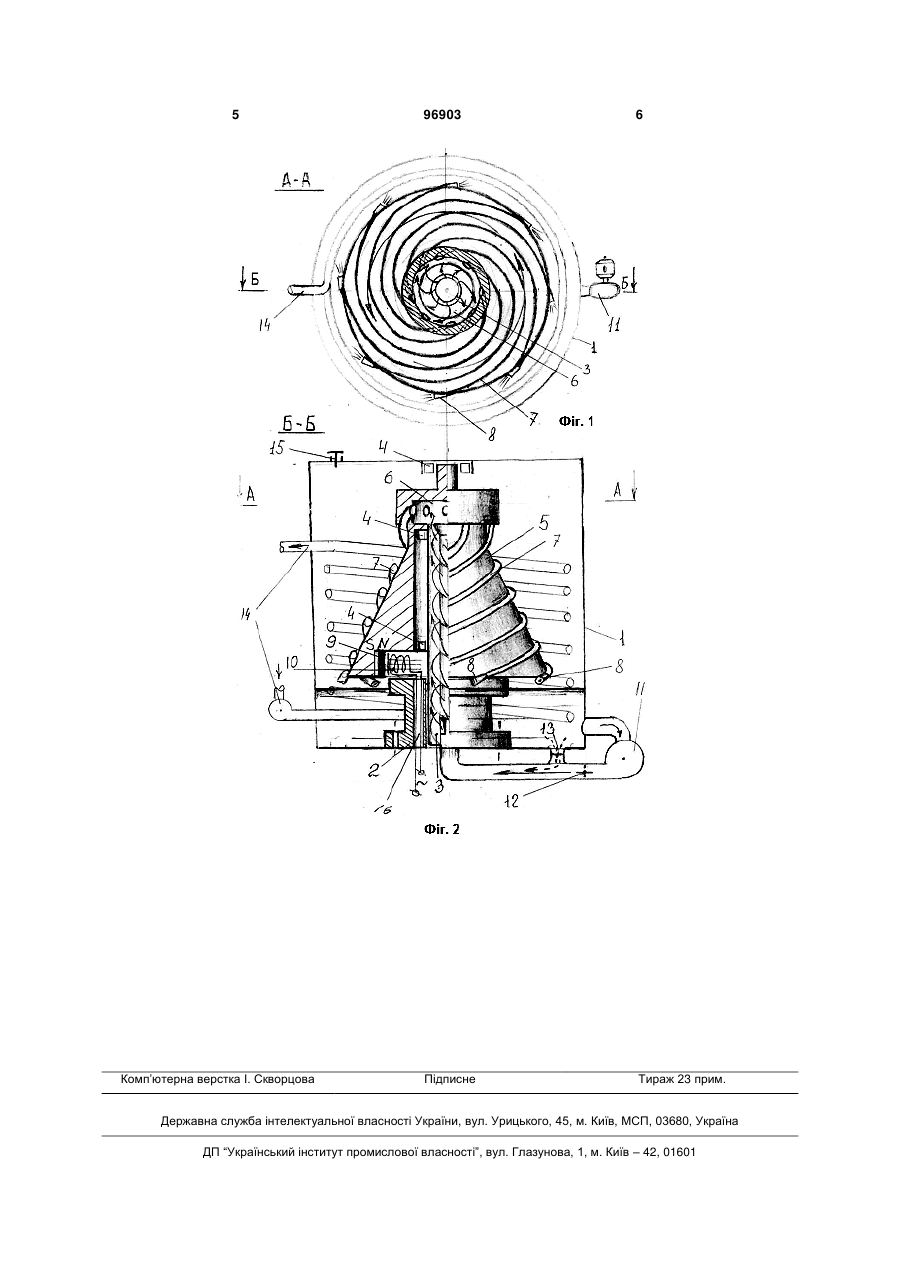

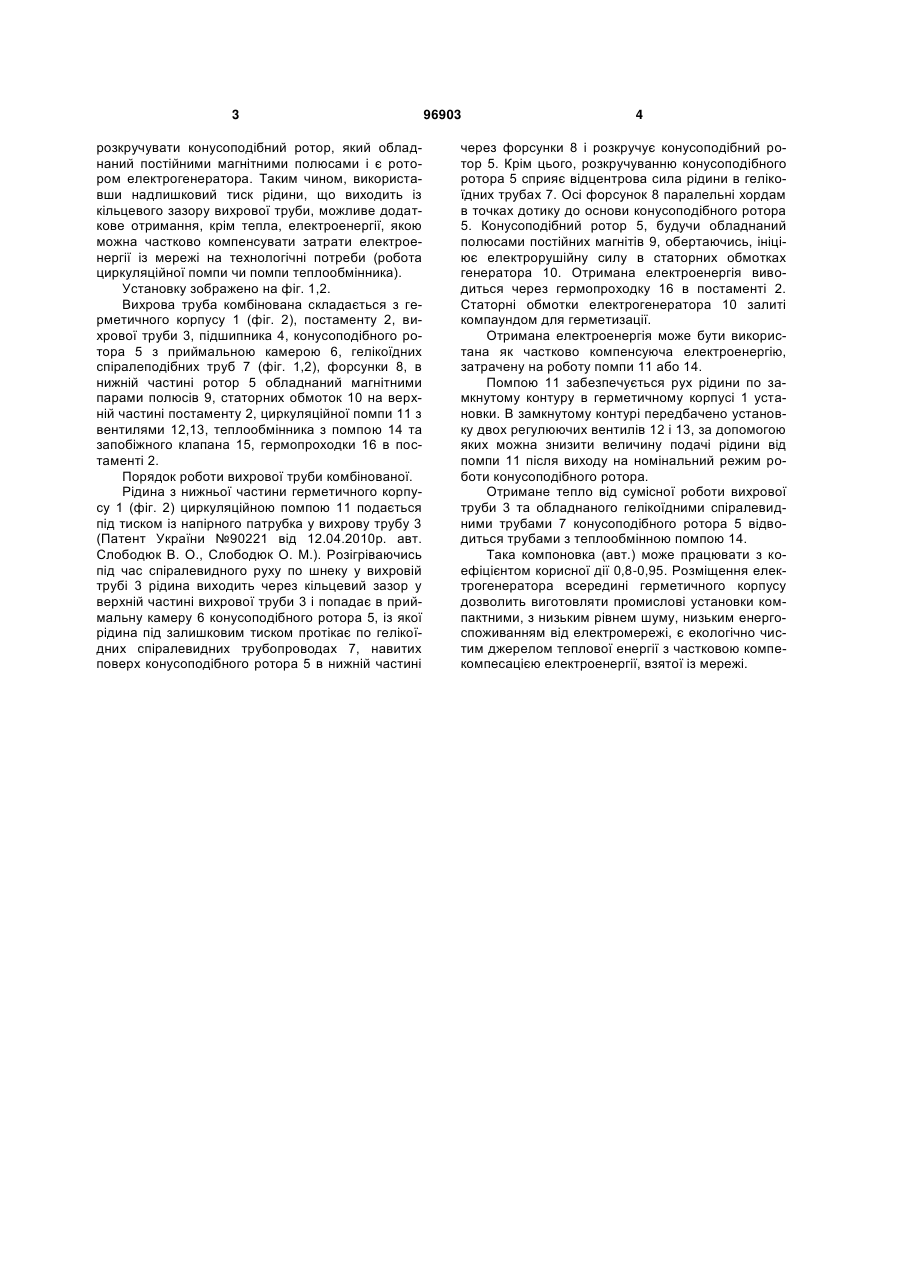

1. Вихрова труба, що містить циліндричну конусоподібну трубу з розширенням в діаметрі від вхідних направляючих отворів до конусоподібної заглушки у верхній частині труби, яка разом із нижнім отвором вхідної камери створює стаціонарний кільцевий зазор а в центральній частині містить шнек, причому стиснений газ (рідина) надходить із патрубка, виконаного у вигляді завитка через направляючі отвори, що виконані внизу циліндричної труби, спрямовуючи рідину по ходу шнека по спіралі, створюючи вихор, який виходить через стаціонарний кільцевий зазор, створений конічною заглушкою, встановленою на верхньому C2 2 (19) 1 3 розкручувати конусоподібний ротор, який обладнаний постійними магнітними полюсами і є ротором електрогенератора. Таким чином, використавши надлишковий тиск рідини, що виходить із кільцевого зазору вихрової труби, можливе додаткове отримання, крім тепла, електроенергії, якою можна частково компенсувати затрати електроенергії із мережі на технологічні потреби (робота циркуляційної помпи чи помпи теплообмінника). Установку зображено на фіг. 1,2. Вихрова труба комбінована складається з герметичного корпусу 1 (фіг. 2), постаменту 2, вихрової труби 3, підшипника 4, конусоподібного ротора 5 з приймальною камерою 6, гелікоїдних спіралеподібних труб 7 (фіг. 1,2), форсунки 8, в нижній частині ротор 5 обладнаний магнітними парами полюсів 9, статорних обмоток 10 на верхній частині постаменту 2, циркуляційної помпи 11 з вентилями 12,13, теплообмінника з помпою 14 та запобіжного клапана 15, гермопроходки 16 в постаменті 2. Порядок роботи вихрової труби комбінованої. Рідина з нижньої частини герметичного корпусу 1 (фіг. 2) циркуляційною помпою 11 подається під тиском із напірного патрубка у вихрову трубу 3 (Патент України №90221 від 12.04.2010р. авт. Слободюк В. О., Слободюк О. М.). Розігріваючись під час спіралевидного руху по шнеку у вихровій трубі 3 рідина виходить через кільцевий зазор у верхній частині вихрової труби 3 і попадає в приймальну камеру 6 конусоподібного ротора 5, із якої рідина під залишковим тиском протікає по гелікоїдних спіралевидних трубопроводах 7, навитих поверх конусоподібного ротора 5 в нижній частині 96903 4 через форсунки 8 і розкручує конусоподібний ротор 5. Крім цього, розкручуванню конусоподібного ротора 5 сприяє відцентрова сила рідини в гелікоїдних трубах 7. Осі форсунок 8 паралельні хордам в точках дотику до основи конусоподібного ротора 5. Конусоподібний ротор 5, будучи обладнаний полюсами постійних магнітів 9, обертаючись, ініціює електрорушійну силу в статорних обмотках генератора 10. Отримана електроенергія виводиться через гермопроходку 16 в постаменті 2. Статорні обмотки електрогенератора 10 залиті компаундом для герметизації. Отримана електроенергія може бути використана як частково компенсуюча електроенергію, затрачену на роботу помпи 11 або 14. Помпою 11 забезпечується рух рідини по замкнутому контуру в герметичному корпусі 1 установки. В замкнутому контурі передбачено установку двох регулюючих вентилів 12 і 13, за допомогою яких можна знизити величину подачі рідини від помпи 11 після виходу на номінальний режим роботи конусоподібного ротора. Отримане тепло від сумісної роботи вихрової труби 3 та обладнаного гелікоїдними спіралевидними трубами 7 конусоподібного ротора 5 відводиться трубами з теплообмінною помпою 14. Така компоновка (авт.) може працювати з коефіцієнтом корисної дії 0,8-0,95. Розміщення електрогенератора всередині герметичного корпусу дозволить виготовляти промислові установки компактними, з низьким рівнем шуму, низьким енергоспоживанням від електромережі, є екологічно чистим джерелом теплової енергії з частковою компекомпесацією електроенергії, взятої із мережі. 5 Комп’ютерна верстка І. Скворцова 96903 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
