Електрошоковий пристрій для інженерної перешкоди

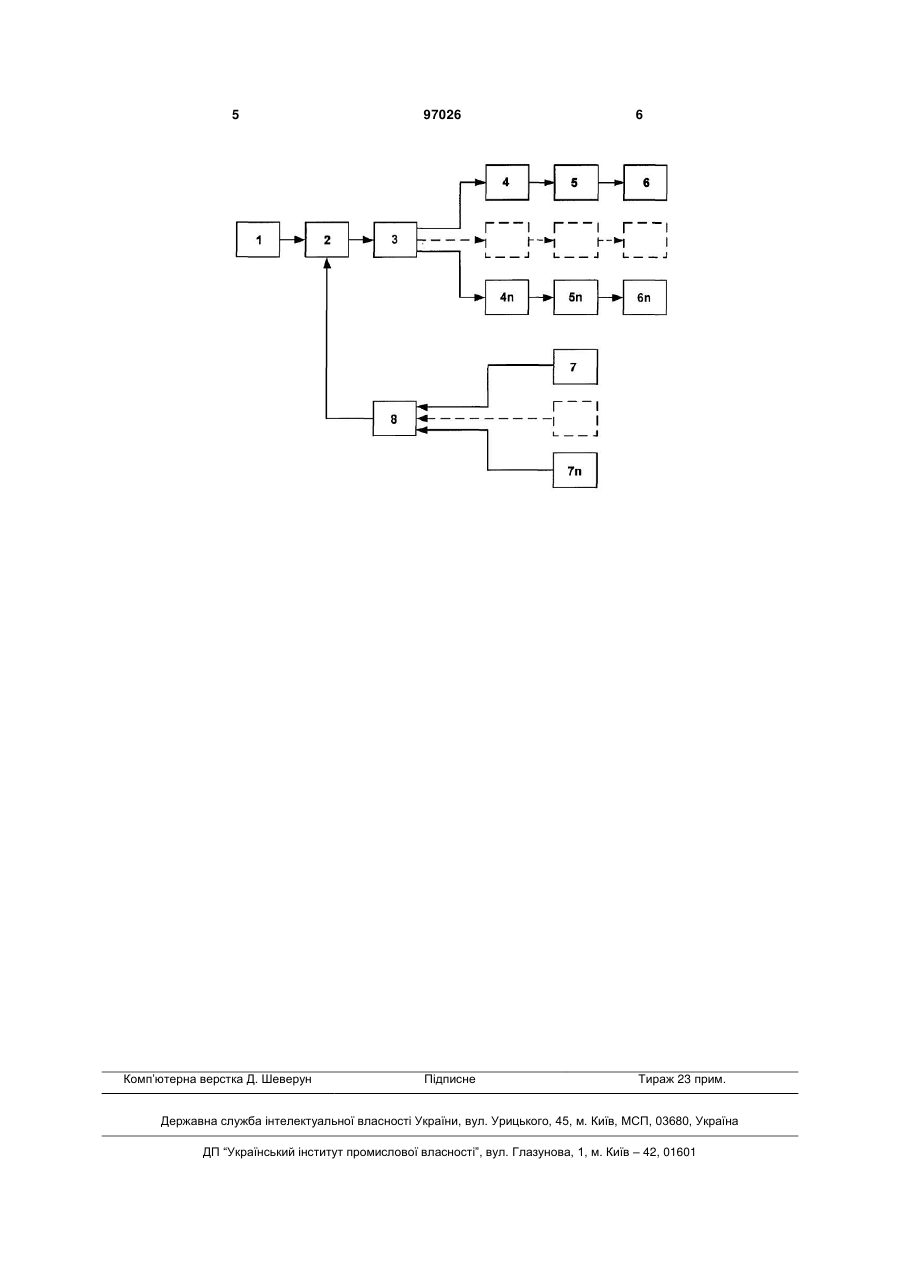

Електрошоковий пристрій для інженерної перешкоди, що містить джерело живлення, блок керування, перетворювач напруги, який відрізняється тим, що вихід джерела живлення послідовно з'єднаний з першим входом блока керування, вихід блока керування з'єднаний з входом перетворювача напруги, вихід перетворювача напруги послідовно з'єднаний через допоміжні резистори з двома або більше високовольтними генераторами та блоками електродів, вихід одного або більше датчиків наближення послідовно з'єднаний з комутатором-суматором датчиків, а вихід комутатора-суматора датчиків з'єднаний з другим входом блока керування. (19) (21) a201006486 (22) 28.05.2010 (24) 26.12.2011 (46) 26.12.2011, Бюл.№ 24, 2011 р. (72) ДЖУЖА ОЛЕКСАНДР МИКОЛАЙОВИЧ, ОРЛОВ ЮРІЙ ЮРІЙОВИЧ, КУХАРЕНКО СЕРГІЙ ВІКТОРОВИЧ, ЗОЛОТУХІН КОСТЯНТИН СЕМЕНОВИЧ, ГОНЧАР ВАЛЕНТИН КИРИЛОВИЧ (73) НАЦІОНАЛЬНА АКАДЕМІЯ ВНУТРІШНІХ СПРАВ (56) RU 94011397 A1, 20.04.1996. RU 2326444 C2, 10.06.2008. FR 2673020 A1, 21.08.1992. FR 2654239 A1. 10.05.1991. RU 2351872 C1, 10.04.2009. 3 микач режиму вмикання та подачі імпульсу, перетворювач напруги постійного струму в змінний з двома виходами, високовольтний генератор імпульсів напруги та контактні електроди. При цьому високовольтний генератор імпульсів напруги складається з кількох послідовних ступенів, побудованих на основі конденсаторів, зарядних резисторів і розрядників. Напруга розряду подається безпосередньо на електроди. Особливістю існуючих електрошокових пристроїв є те, що вони потребують певної послідовності дій і керування ними для впливу на особу. Недолік їх в тому, що за конструктивними та технічними характеристиками вони не можуть використовуватися в інженерних загородженнях. В інженерних загородженнях застосовують електрошокові пристрої, які передбачають дію на особу електричними імпульсами високої напруги нелетальної дії та малої величини струму при безпосередньому контакті. Відома система GM Electric Fencing Intrusion Detection System виробництва ізраїльської фірми G.M. Advanced Fencing and Security Technologies Ltd (Introduction to GM Electric Fencing - http://www.gmsecurity.com/downloads/ прототип). Електрошокова система охорони являє собою загородження з ізольованими опорами, на якому закріплені неізольовані проводи, з'єднані із контролером-генератором, що виробляє високовольтні електричні імпульси. Вихідна напруга контролера має величину 5-8 кВ, періодичність імпульсів - 1 на секунду, енергія імпульсу - 1 Дж. Аналогічна система виробляється підприємством ЗАО "Альтаир" (Росія) під назвою "СКАТ-І" (Электрошоковое средство охраны периметра нелетального воздействия "СКАТ-1" http://www.altairsb.ru/product/189). Недоліком вказаних систем є необхідність їх стаціонарного трудомісткого монтажу, спрацьовування системи лише при безпосередньому контакті із особою, недостатня величина високовольтних імпульсів. Пропонується новий електрошоковий пристрій для інженерної перешкоди. Суть винаходу полягає у використанні кількох високовольтних блоків із системою електродів, розміщених на перешкоді або об'єкті, які живляться від одного перетворювача напруги. Електрошоковий пристрій для інженерної перешкоди, що має джерело живлення, блок керування, перетворювач напруги, який відрізняється тим, що вихід джерела живлення послідовно з'єднаний з першим входом блока керування, вихід блока керування з'єднаний з входом перетворювача напруги, вихід перетворювача напруги послідовно з'єднаний через допоміжні резистори з двома або більше високовольтними генераторами та блоками електродів, вихід одного або більше дат 97026 4 чиків наближення послідовно з'єднаний з комутатором-суматором датчиків, вихід комутаторасуматора датчиків з'єднаний з другим входом блока керування. Структурна схема пристрою зображена на кресленні. Винахід містить джерело живлення постійного струму 1, блок керування 2, перетворювач напруги 3, додаткові резистори 4...4n, високовольтні генератори 5...5n, блоки електродів 6...6n, датчики наближення 1...1n, комутатор-суматор датчиків 8. Пристрій має два режими роботи - постійний і режим охорони. При постійному режимі напруга джерела живлення надходить до блока керування, який періодично, кожні 10-30 с, подає її на 2-5 с на перетворювач напруги, з виходу якого потенціал 0,5-1 кВ подається через допоміжні резистори на окремі високовольтні генератори 5...5n, які генерують імпульси напругою 20-100 кВ для робочих електродів. В режимі охорони функціонування пристрою розпочинається за сигналами, які надходять від датчиків наближення 7...7n, які реагують на наближення особи і можуть бути виконані за загальновідомими схемами, наприклад за ємнісним принципом. Сигнали від датчиків обробляються суматором 8, який вирівнює рівень сигналу від датчиків різного типу або віддалених на різну відстань, а також блокує їх функціонування під час роботи високовольтних генераторів. Конструктивно пристрій виконаний у вигляді основного блока та виносних високовольтних блоків, які можуть бути перенесені на відстань, що обумовлюється технічними характеристиками високовольтних кабелів, які подають напругу із виходу перетворювача напруги. Така переносна конструкція дозволяє будувати різні схеми використання пристрою в системах охорони об'єктів, спеціальних загороджень та застосовувати їх при загрозі масових проникнень осіб на територію, що охороняється. Застосування пристрою має наступні переваги: - збільшується ефективність дії (дальність) пристрою на особу за рахунок більш високої величини напруги імпульсу; - можливість застосування електрошокових пристроїв із підвищеною напругою високовольтного імпульсу при побудові компактних та пересувних загород; - при побудові систем охорони та застосуванні в їх складі загород захисту є можливість використовувати різні режими роботи електрошокового пристрою; - можливість обладнання спецавтомобілів зовнішніми електрошоковими пристроями. 5 Комп’ютерна верстка Д. Шеверун 97026 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
