Спосіб автоматичного управління процесом приготування композиції з послідовною її розпилювальною сушкою

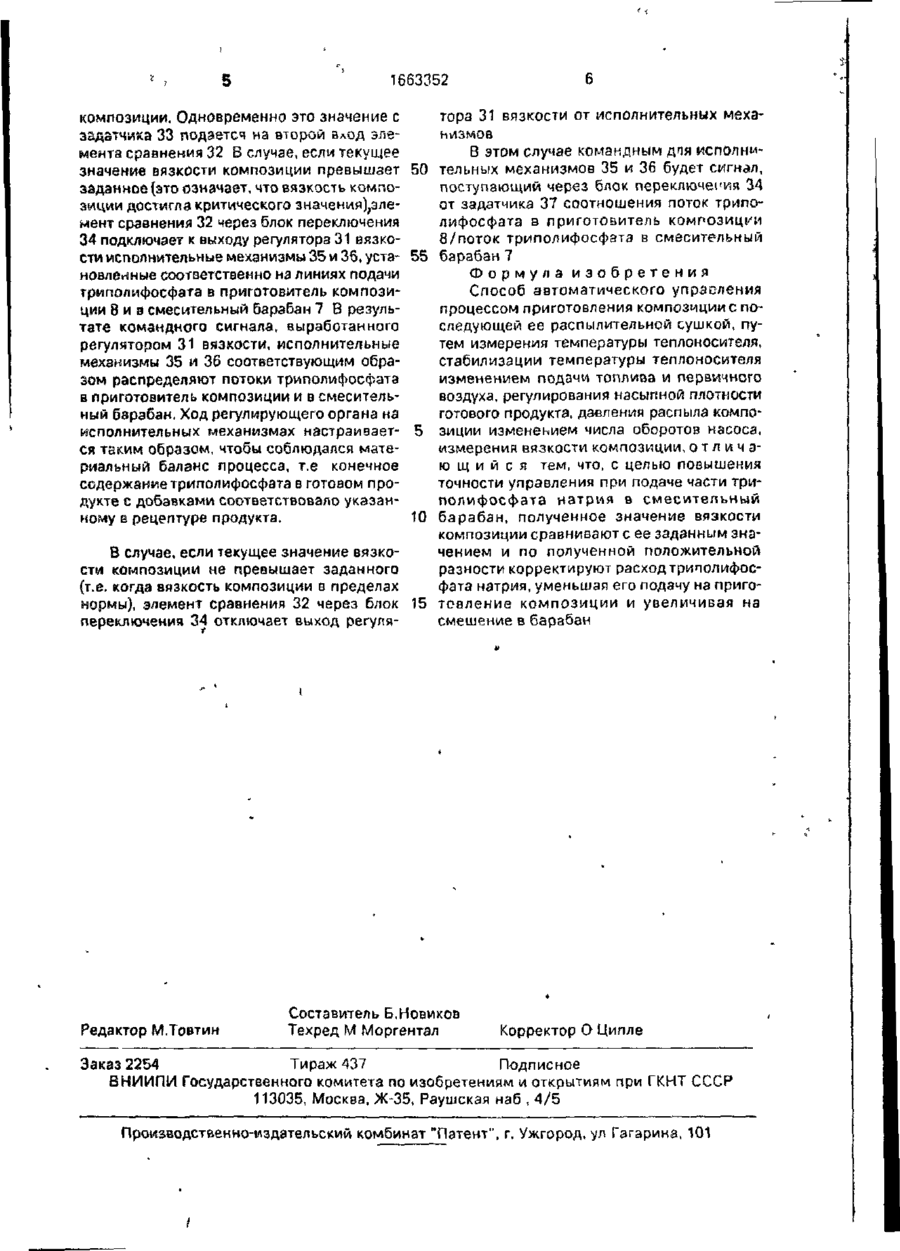

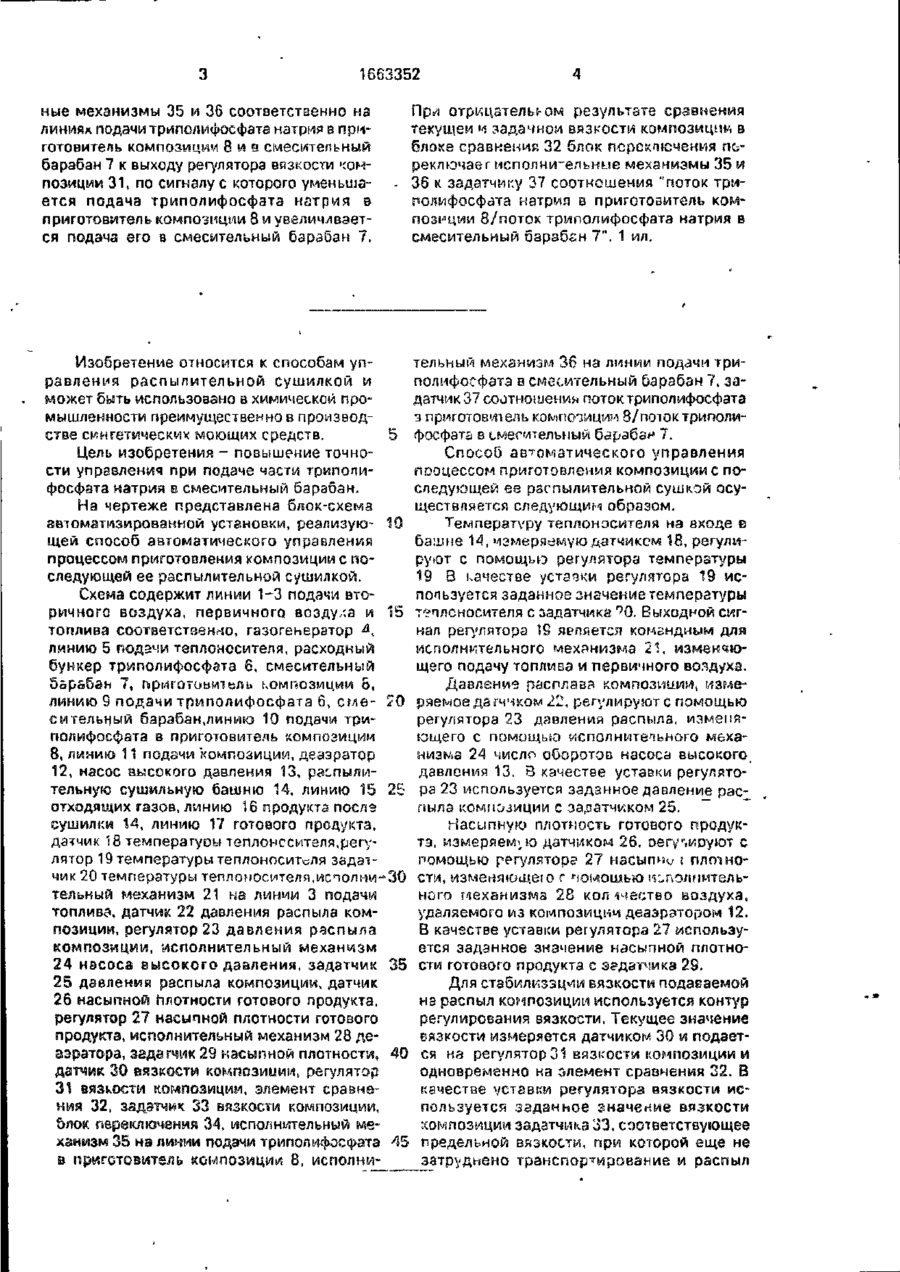

СОЮЗ CORFTCKMX СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК 09) _**£W (5D5 F26 В 21/08.25/22 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 (21)4636802/06 (2?) 12 01 89 (46) 15.07 91 Бюл 1^ 26 (71) Всесоюзный научно-исследовательский и проектный институт химической промышленности (72}З.И.Миголь, И П Парфенова, А Л Степанова, Н'.Н.Соломко, В М.Ковалев, В В Кэба нюк и В К Иващенко (53)66.047.12(088 8) (56) Отчет о командировании специалистов ВНИИХИМПроекта на фирму "Мира Ланца", Киев. ВНИИХИМПроект, 1980 (54) СПОСОБ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ПРОЦЕССОМ ПРИГОТОВЛЕНИЯ КОМПОЗИЦИИ С ПОСЛЕДУЮЩЕЙ СЕ РАСПЫЛИТЕЛЬНОЙ СУШКОЙ (57J Изобретение относится к эвтоматиза ции процессов распылительной сушки может быть использовано в производствах синтетических моющих средств и позволяет повысить точность управления при подаче части триполифосфата натрия в смесительный Барзбан Для этого измеряют значение вязкости приготовленной композиции посредством датчика 30 сравнивают это значение с заданным значением в блоке сравнения 32 и при получении положительной разности корректируют расход триполифосфата натрия Для этого блок переключения 34 переключает исполнитель со ел 1663352 ные механизмы 35 и 36 соответственно на линиял подачи триполифосфата натрідо в приготовите ль композиции 8 и а смесительный барабан 7 к выходу регулятора вязкости композиции 31, по сигналу с которого уменьшается подача триполифосфата натрия в приготовитель композиции 8 и увеличивается подача его в смесительный барабан 7. Пр^ отрицателььом результате сравнения текущей щ задачкой вязкости композиции в блоке сравнения 32 блок переключения пьреключаег исполни-ельные механизмы 35 и 35 к зздатчику 37 соотношения "поток триполифосфата натрия в приготовмтель композиции 8/поток тригюлифосфатз натрия в смесительный барзбгн 7". 1 ил. тельный механизм 36 на линии подачи трмИзобретение относится к способам упполифосфата з смесительный барабан 7, заравления распылительной сушилкой и датчик 37 соотношения поток триполифосфата может быть использовано в химической проз приготовил ель композиции 8/поюктриполимышленности преимущественно в производстве синтетических моющих средств. 5 фосфата в смесительный барабан 7. Цель изобретения - повышение точноСпособ автоматического управления сти управления при подаче части триполипроцессом приготовления композиции с пофосфата натрия в смесительный барабан. следующей ее распылительной сушкой осуществляется следующим образом. На чертеже представлена блок-схемз автоматизированной установки, реализую- 10 Температуру теплоносителя на входе в щей способ автоматического управпения башне 14, измеряемую датчиком 18, регулипроцессом приготовления композиции с поруют с помощью регулятора температуры следующей ее распылительной сушилкой. 19 В качестве уставки регулятора 19 используется заданное значение температуры Схема содержит линии 1-3 подачи вторичного воздуха, первичного воздуха и IS теплоносителя с задатчика ''О. Выходной сигнал регулятора Ї9 является командным для топлива соответственно, газогенератор Л исполнительного механизма 21, изменяюлинию 5 подачи теплоносителя, расходный щего подачу топлива и первичного воздуха. бункер триполифосфата 6, смесительный ёарабзн 7, приготоьміьль композиции о, Давление расплава композиции, измелинию S подачи триполифосфата 6, сме- ?0 ряемое датчиком 22, регулируют с помощью сительиый бзрзбан,линига 10 подачи трирегулятора 23 давления распыла, изменяполифосфата в приготовитель композиции ющего с помощью исполнительного меха8, линию 11 подачи композиции, деаэратор низма 24 число оборотов насоса высокого 12, насос высокого давления 13, распылидавления 13. 8 качестве уставки регулятотельную сушильную башню 14, линию 15 25 ра 23 используется заданное давление расотходящих газов, линию 16 продукта после пыла композиции с зэ^зтчкком 25. сушилки 14, линию 17 готового продукта, Насыпную плотность готового продукдатчик 18 темперагуоы теплоносителя,регута, измеряемою датчиком 26, оегу^оуют с лятор 19 температуры теплоносителя задаіпомощью регулятора 27 насыпи^ г плочночик 20 температуры теплоносителя,исполни-30 сти, изменяющею г помощью исполнительтельный механизм 21 на линии 3 подачи ного механизма 28 кол ічество воздуха, топлива, датчик 22 давления распыла комудаляемого из композиции деаэратором 12. позиции, регулятор 23 давления распыла В качестве уставки регулятора 27 использукомпозиции, исполнительный механизм ется заданное значение насыпной плотно24 нэсоса высокого давления, задатчик 35 сти готового продукта с эгдатчика 29. 25 давления распыла композиции, датчик Для стабилизации вязкости подаваемой 26 насыпной Плотности готового продукта, на распыл композиции используется контур регулятор 27 насыпной плотности готового регулирования вязкости. Текущее значение продукта, исполнительный механизм 28 девязкости измеряется датчиком 30 и подзетаэратора, задагчик 29 насыпной плотности, 40 ся на регулятор 31 вязкости композиции и датчик 30 вязкости композиции, регулятор одновременно на элемент сравнения 32. В качестве уставки регулятора вязкости ис31 вязкости композиции, элемент сравнепользуется заданное значение вязкости ния 32, зздзтчмк 33 вязкости КОМПОЗИЦИИ, композиции задатчика 33, соответствующее 5ЛОК переключений 34, исполнительный механизм 35 на линии подачи триполифосфата 45 предельной вязкости, прм которой еще не затруднено транспортирование и распыл в приготовитель композиции 8, исполни 1663352 композиции. Одновременно это значение с задзтчика 33 подается на второй влод элемента сравнения 32 В случае, если текущее значение вязкости композиции превышает заданное (это означает, что вязкость композиции достигла критического значения),злемент сравнения 32 через блок переключения 34 подключает к выходу регулятора 31 вязкости исполнительные механизмы 35 и 36, установленные соотзетственно на линиях подачи триполифосфата в приготовитель композиции 8 и в смесительный барабан 7 В результате командного сигнала, выработанного регулятором 31 вязкости, исполнительные механизмы 35 и 36 соответствующим образом распределяют потоки триполифосфата в приготовитель композиции и в смесительный барабан. Ход регулирующего органа на исполнительных механизмах настраивается таким образом, чтобы соблюдался материальный баланс процесса, т.е конечное содержание триполифосфата в готовом продукте с добавками соответствовало указанному в рецептуре продукта. 50 55 5 10 В случае, если текущее значение вязкости композиции не превышает заданного (т.е. когда вязкость композиции в пределах нормы), элемент сравнения 32 через блок 15 переключения 34 отключает выход регуля Редактор М.Товтин тора 31 вязкости от исполнительных механизмов В этом случае командным дпя исполн^тельных механизмов 35 и 36 будет сигнал, поступающий через блок переключения 34 от задатчикз 37 соотношения лоток триполифосфата в приготовитель композиции 8/поток триполифосфата в смесительный барабан 7 Формула изобретения Способ автоматического упрзеления процессом приготовления композиции с последующей ее распылительной сушкой, путем измерения температуры теплоносителя, стабилизации температуры теплоносителя изменением подачи топлива и первичного воздуха, регулирования насыпной плотности готового продукта, давления распыла композиции изменением числа оборотов насоса, измерения вязкости композиции, о т л и ч а ю щ и й с я тем, что, с целью повышения точности управления при подаче части триполифосфата натрия в смесительный барабан, полученное значение вязкости композиции сравнивают с ее заданным значением и по полученной положительной разности корректируют расход триполифосфата натрия, уменьшая его подачу на приготсвление композиции и увеличивая на смешение в барабан Составитель Б.Новиков Техред М Моргентал Корректор О Ципле Заказ 2254 Тираж 437 Подписное БНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб , 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул Гагарина, 101
