Статор трифазних двополюсних асинхронних і синхронних машин
Формула / Реферат

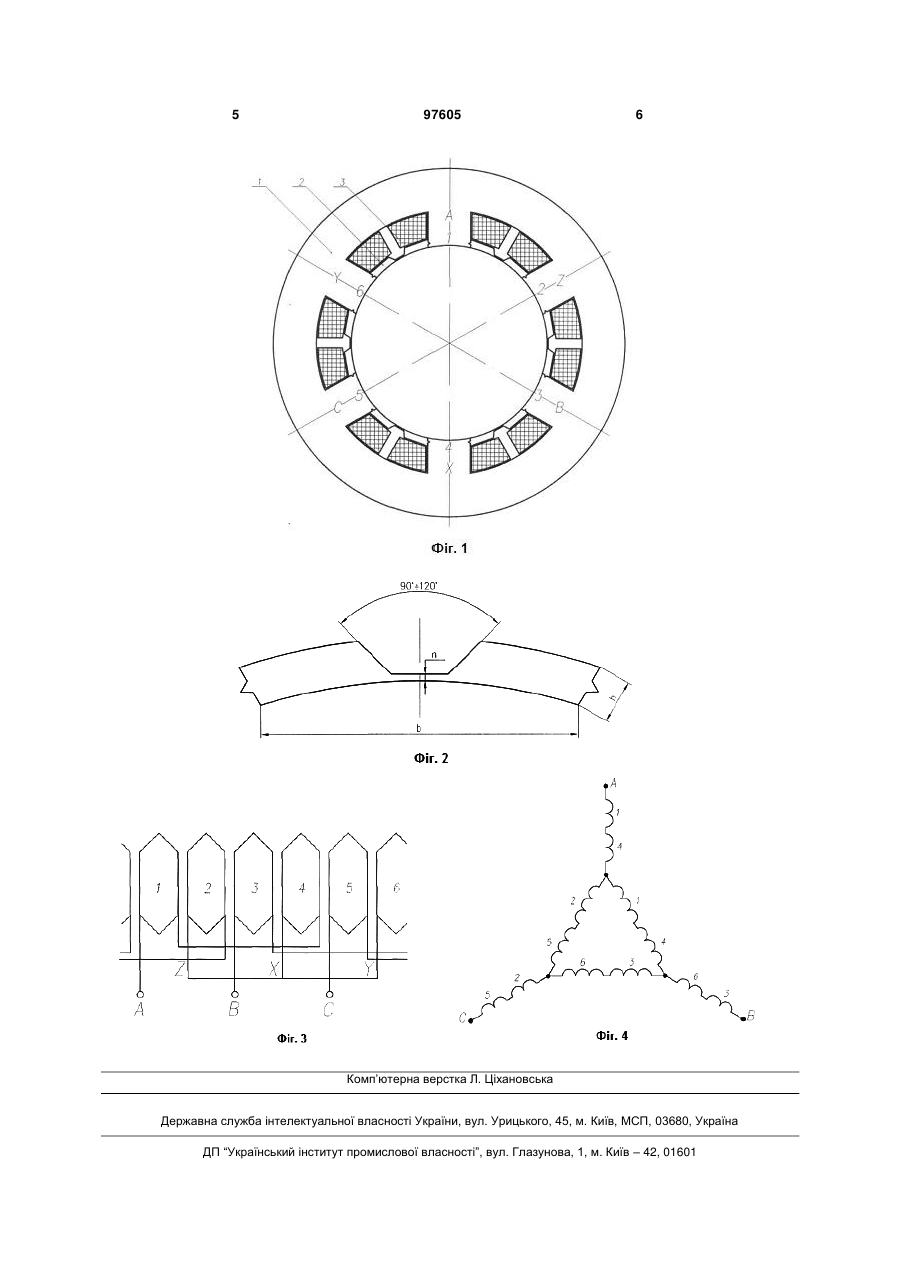

Статор трифазних двополюсних асинхронних і синхронних машин, що має 6 зубців і зосереджену обмотку, яка має крок, що дорівнює третині полюсного ділення, кожна фаза складається з двох зубцевих котушок, з'єднаних послідовно зустрічно і розміщених на протилежних зубцях, а фазні обмотки з'єднані зіркою, який відрізняється тим, що на зубцях додатково розміщено трифазну обмотку, з'єднану трикутником, і ввімкнено її послідовно або паралельно з обмоткою, що з'єднана зіркою, при цьому фазні обмотки трикутника мають число витків в
раз більше, а поперечний переріз проводу в менший порівняно з фазними обмотками, з'єднаними зіркою, зубці статора виконані прямокутної форми, з наступним насадженням на зубці статора пакета пластин, що закривають пази.
Текст

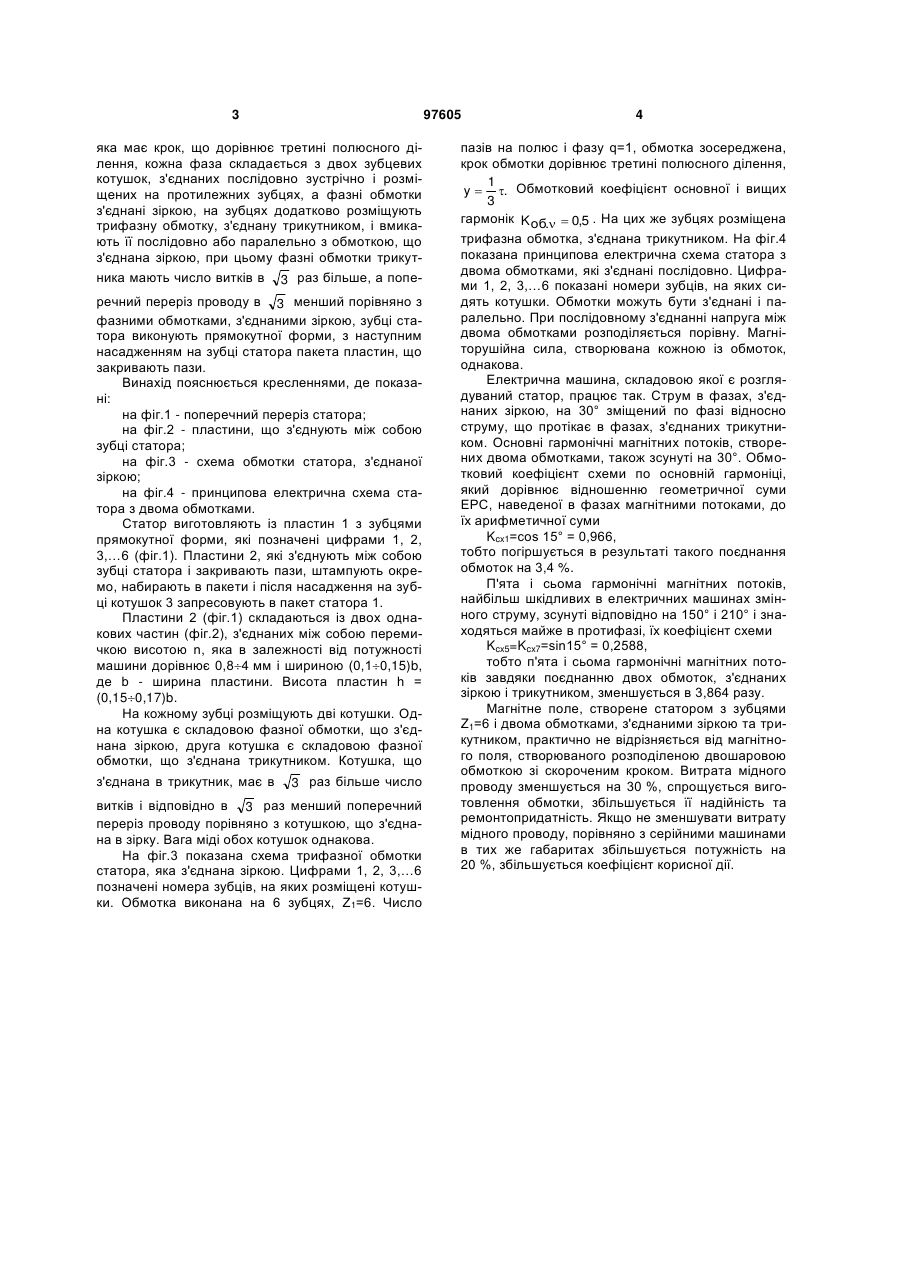

Статор трифазних двополюсних асинхронних і синхронних машин, що має 6 зубців і зосереджену обмотку, яка має крок, що дорівнює третині полю сного ділення, кожна фаза складається з двох зубцевих котушок, з'єднаних послідовно зустрічно і розміщених на протилежних зубцях, а фазні обмотки з'єднані зіркою, який відрізняється тим, що на зубцях додатково розміщено трифазну обмотку, з'єднану трикутником, і ввімкнено її послідовно або паралельно з обмоткою, що з'єднана зіркою, при цьому фазні обмотки трикутника мають число вит Винахід належить до електромашинобудування, стосується двополюсних асинхронних машин з короткозамкненими і фазними роторними обмотками та двополюсних синхронних машин (турбогенераторів і турбодвигунів) і служить для підвищення потужності електричних машин, спрощення їх виготовлення, зменшення витрат мідного проводу, збільшення надійності та коефіцієнту корисної дії. Відомі трифазні двополюсні асинхронні та синхронні машини з розподіленою обмоткою на статорі, число пазів якої на полюс і фазу q більше одиниці (q > 1) і крок обмотки у менший полюсного ділення (у
ДивитисяДодаткова інформація
Назва патенту англійськоюStator of three-phase two-pole asynchronous and synchronous machines
Автори англійськоюLuschyk Viacheslav Danylovych
Назва патенту російськоюСтатор трехфазных двухполюсных асинхронных и синхронных машин
Автори російськоюЛущик Вячеслав Данилович
МПК / Мітки
Мітки: статор, синхронних, машин, двополюсних, асинхронних, трифазних
