Метантенк
Формула / Реферат
1. Поршневая машина, содержащая корпус, по меньшей мере, одну рабочую секцию, выполненную в виде ротативного блока цилиндров с размещенными в последних поршнями со штоками, и ротора, соединенного с блоком цилиндров при помощи планетарного механизма, причем блок цилиндров жестко связан с выходным валом, ротор установлен на последнем свободно, оси цилиндров расположены по касательной к окружности, описанной вокруг оси вращения вала, а штоки поршней связаны с ротором при помощи механизма преобразования, отличающаяся тем, что она снабжена второй идентичной секцией, выходной вал которой жестко связан с валом первой секции и механизмами фиксации, кинематически связанными с ротором каждой секции, причем планетарный механизм каждой секции дополнительно соединен с ротором другой секции.
2. Поршневая машина по п. 1, отличающаяся тем, что планетарный механизм каждой секции выполнен в виде кривошипа с эксцентриковой и установленной в роторе опорной шейками, при этом на опорной шейке жестко закреплена приводная шестерня, зацепленная с зубчатым венцом, расположенным соосно с валом и жестко связанным с блоком цилиндров, а эксцентриковая шейка связана при помощи шатуна с ротором другой секции.
3. Поршневая машина по п.1, отличающаяся тем, что планетарный механизм каждой секции выполнен в виде кривошипа с эксцентриковой и установленной в роторе опорной шейками, при этом на опорной шейке жестко закреплены приводная и синхронизирующая шестерни, расположенные с двух сторон относительно ротора и зацепленные с зубчатыми венцами, расположенными соосно с валом и жестко связанными, соответственно, с блоком цилиндров и с ротором другой секции, а эксцентриковая шейка связана с последним при помощикулисного механизма.
4. Поршневая машина по п.1, отличающая с я тем, что планетарный механизм каждой секции выполнен в виде кривошипа с установленной в роторе опорной шейкой и расположенными с двух сторон относительно ротора двумя эксцентриковыми шейками, одна из которых при помощи приводного шатуна связана с блоком цилиндров, а вторая при помощи синхронизирующего шатуна - с ротором другой секции.
5. Поршневая машина по п.1, отличающаяся тем, что планетарный механизм каждой секции выполнен в виде кривошипа с эксцентриковой и установленной в роторе опорной шейками, синхронизирующего кривошипа с коренной и шатунной шейками, тяги, один конец которой шарнирно связан с эксцентриковой шейкой кривошипа, и промежуточного и синхронизирующего шатунов, причем на опорной шейке кривошипа жестко закреплена приводная шестерня, зацепленная с зубчатым венцом, расположенным соосно с валом и жестко связанным с блоком цилиндров, коренная шейка синхронизирующего кривошипа свободно установлена в опорной шейке эксцентрично последней, на роторе расположен соосно с опорной шейкой и вокруг нее синхронизирующий зубчатый венец, зацепленный с синхронизирующей шестерней, которая жестко установлена на коренной шейке синхронизирующего кривошипа, одна гоовка промежуточного шатуна шарнирно связана с шатунной шейкой синхронизирующего кривошипа, одна головка синхронизирующего шатуна шарнирно связана с ротором другой секции, а другой конец тяги шарнирно связан со вторыми головками синхронизирующего и промежуточного шатунов.
6. Поршневая машина по п.1, отличающаяся тем, что планетарный механизм выполнен в виде расположенных на роторах конических зубчатых венцов, зацепленных с сателлитами, установленными на оси, расположенной перпендикулярно выходному валу и жестко с ним связанной.
7. Поршневая машина по п.1. отличающаяся тем, что планетарный механизм каждой секции выполнен в виде жестко установленных на промежуточном валике приводной шестерни и элементов периодического зацепления, например, цевок с возможностью контактирования, соответственно, с ведущей шестерней закрепленной на выходном валу, и радиальными вырезами выполненными в роторе при этом валик установлен свободного в корпусе.
8. Поршневая машина по п.1 отличающаяся тем, что планетарный механизм выполнен в виде кривошипа с эксцентриковой и установленной в опоре блока цилиндров опорной шейками при этом на опорной шейке жестко закреплена приводная шестерня, зацепленная с зубчатым венцом, расположенным соосно с валом, и жесткосвязанный с ротором, а эксцентриковая шейка связана при помощи шатуна с ротором другой секции.
9. Поршневая машина по п.1, отличающаяся тем, что планетарный механизм выполнен в виде кривошипа с установленной в опоре блока цилиндров опорной шейкой и расположенными с двух сторон относительно опоры двумя эксцентриковыми шейками, одна из которых при помощи приводного шатуна связана с ротором, а вторая при помощи синхронизирующего шатуна - с ротором другой секции.
10. Поршневая машина по п.1, отличающаяся тем, что планетарный механизм выполнен в виде кривошипа с эксцентриковой и установленной в опоре блока цилиндров опорной шейками, синхронизирующего кривошипа с коренной и шатунной шейками тяги, один конец которой шарнирно связан с эксцентриковой шейкой кривошипа, и промежуточного и синхронизирующего шатунов, причем на опорной шейке кривошипа жестко закреплена приводная шестерня, зацепленная с зубчатым венцом, расположенным соосно с валом и жестко связанная с ротором, коренная шейка синхронизирующего кривошипа свободно установлена в опорной шейке эксцентрично последней, на блоке цилиндров соосно с опорной шейкой и вокруг нее расположен синхронизирующий зубчатый венец, зацепленный с синхронизирующей шестерней, которая жестко установлена на коренной шейке синхронизирующего кривошипа, одна головка промежуточного шатуна шарнирно связана с шатунной шейкой синхронизирующего кривошипа, одна головка синхронизирующего шатуна шарнирно связана с ротором другой секции, а другой конец тяги шарнирно связан со вторыми головками синхронизирующего и промежуточного шатунов.
11. Поршневая машина по п.п. 1-10, отличающаяся тем, что механизм фиксации выполнен в виде фиксирующей шестерни, установленной в корпусе на оси и зацепленной с ведущим зубчатым венцом, жестко связанным с ротором, и фиксатора, выполненною в виде пальца, жестко связанного с осью и установленного перпендикулярно последней с возможностью поочередного взаимодействия с, по меньшей мере, одной выемкой полукруглой формы, выполненной в роторе в плоскости вращения пальца.
12. Поршневая машина по п.1-10, отличающаяся тем, что механизм фиксации выполнен в виде подпружиненного и размещенного в корпусе подвижного штифта со скошенной торцевой поверхностью, установленного напротив поверхности ротора с возможностью взаимодействий с выполненными в последнем отверстиями.
13. Поршневая машина по п.п. 7 и 11, отличающаяся тем, что ось фиксатора выполнена заодно с промежуточным валиком.
14. Поршневая машина по п.п. 1-10, отличающаяся тем, что механизм фиксации выполнен в виде фиксирующей шестерни, установленной на оси в роторе и зацепленной с неподвижным зубчатым венцом, жестко связанным с корпусом, и фиксатора, выполненного в виде пальца, жестко связанного с осью и установленного перпендикулярно последней с возможностью поочередного взаимодействия, по меньшей мере, с одной выемкой полукруглой формы, выполненной в корпусе в плоскости вращения пальца.
15. Поршневая машина по п.11, 13 и 14,отличающаяся тем, что фиксатор выполнен в виде расположенного на оси сектора.
16. Поршневая машина по п.7, отличающаяся тем, что вырезы на роторе выполнены в виде неполнозубой шестерни, взаимодействующей с зубчатым венцом, связанным с ротором.
17. Поршневая машина по п.п.1-16, отличающаяся тем, что оси поршней и механизмов преобразования расположены в параллельных плоскостях.
18. Поршневая машина по п.п. 1,3, отличающаяся тем, что кулисный механизм выполнен в виде радиального паза в роторе, в котором расположена эксцентриковая шейка кривошипа.
19. Поршневая машина по пп. 1-18, отличающаяся тем, что механизм преобразования выполнен в виде серьги, один конец которой шарнирно связан со штоком поршня, а другой - с ротором.
20. Поршневая машина по пп. 1-18, отличающаяся тем, что механизм преобразования выполнен в виде ползуна, один конец которого шарнирно связан со штоком поршня, а другой размещен в радиальной направляющей ротора.
21. Поршневая машина по пп. 1-18, отличающаяся тем, что механизм преобразования выполнен в виде эксцентрика, расположенного в отверстии штока и связанного при помощи эксцентрикового пальца с ротором.
22. Поршневая машина по п.7, отличающаяся тем, что вырезы на роторе выполнены в виде мальтийского креста.
Текст

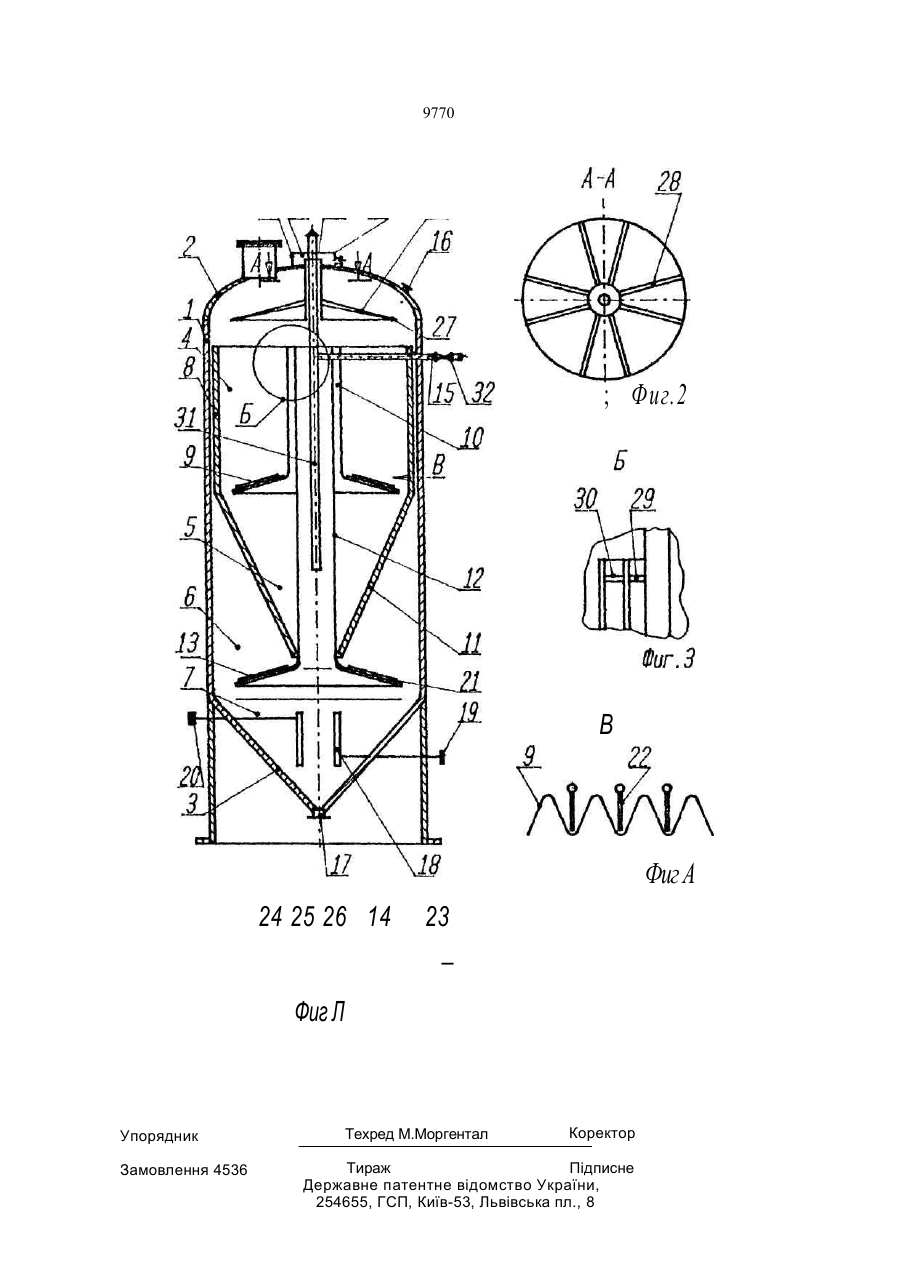

Метантенк, содержащий вертикальный корпус с днищем и крышкой, разделенный перегородками на кольцевые реакционные камеры, сообщающиеся между собой, патрубки подвода исходной и выгрузки сброженной массы, патрубок отбора биогаза, устройства для разрушения корки, подогрева и барботажные, распределительное устройство, о т л и ч а ю щ и й с я тем, что камеры расположены последовательно в вертикальном направлении, перегородки выполнены в виде конических гофрированных днищ, установленных с уклоном от центра к периферии и с кольцевым зазором относительно корпуса, барботажные устройства выполнены в виде лучевой гребенки, при этом лучи барботажного устройства установлены во впадинах гофрированных днищ. Изобретение относится к области биохимической анаэробной очистки сточных вод и может быть применено в биоустановках животноводческих комплексов и на станциях сточных вод. Известен метантенк, содержащий резервуар с днищем и крышкой, разделенный цилиндрическими перегородками на камеры предварительного, основного и остаточного брожения, сообщающиеся между собой, а также патрубки подвода исходного .и выгрузки сброженного субстрата, патрубок отбора биогаза, теплообменник, установленный в камере основного брожения. Известная конструкция не обеспечивает полного обеззараживания исходного сырья. Это влечет за собой экономический ущерб окружающей среде, кроме того, не исключается проскок загружаемого субстрата в зону выгрузки, что снижает надежность работы метантенка. Установка цилиндрических перегородок коаксиально приводит к повышенному расходу металла. В основу изобретения поставлена задача усовершенствования конструкции метантенка, которая гарантирует высокую степень обеззараживания исходного сырья, позволяет регулировать время пребывания фермента в камерах (т.е. управлять процессом газовыделения и обеззараживания), а следовательно, за счет этого повысить надежность работы и снизить металлоемкость. Для решения поставленной задачи в метантенке, содержащем вертикальный корпус с коническим днищем и крышкой, разделенный перегородками иа кольцевые С > о О 9770 ; Фиг.2 В Фиг А 24 25 26 14 23 _ Фиг Л Упорядник Замовлення 4536 Техред М.Моргентал Коректор Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул Гагаріна, 101
