Пристрій для формовки і обрізки виводів радіоелементів

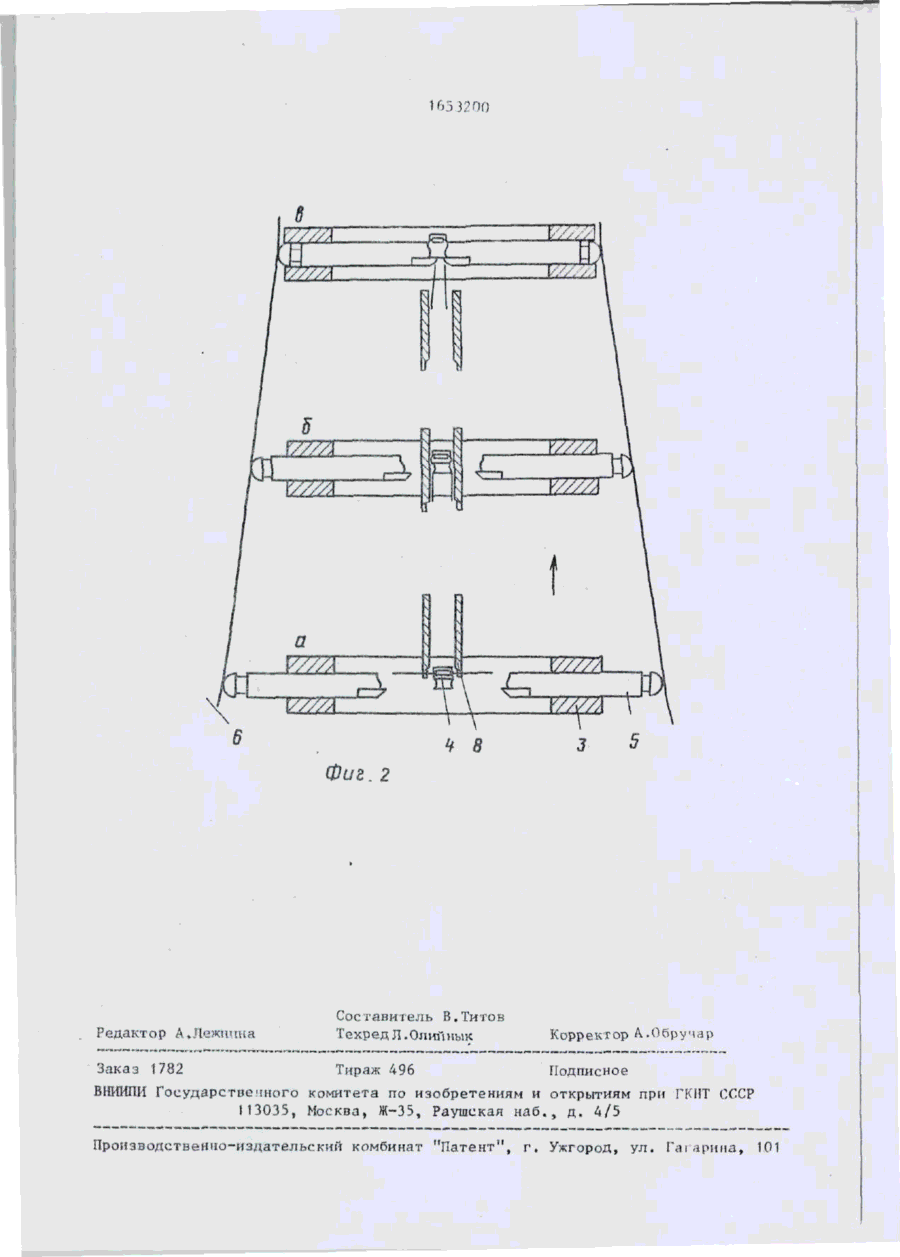

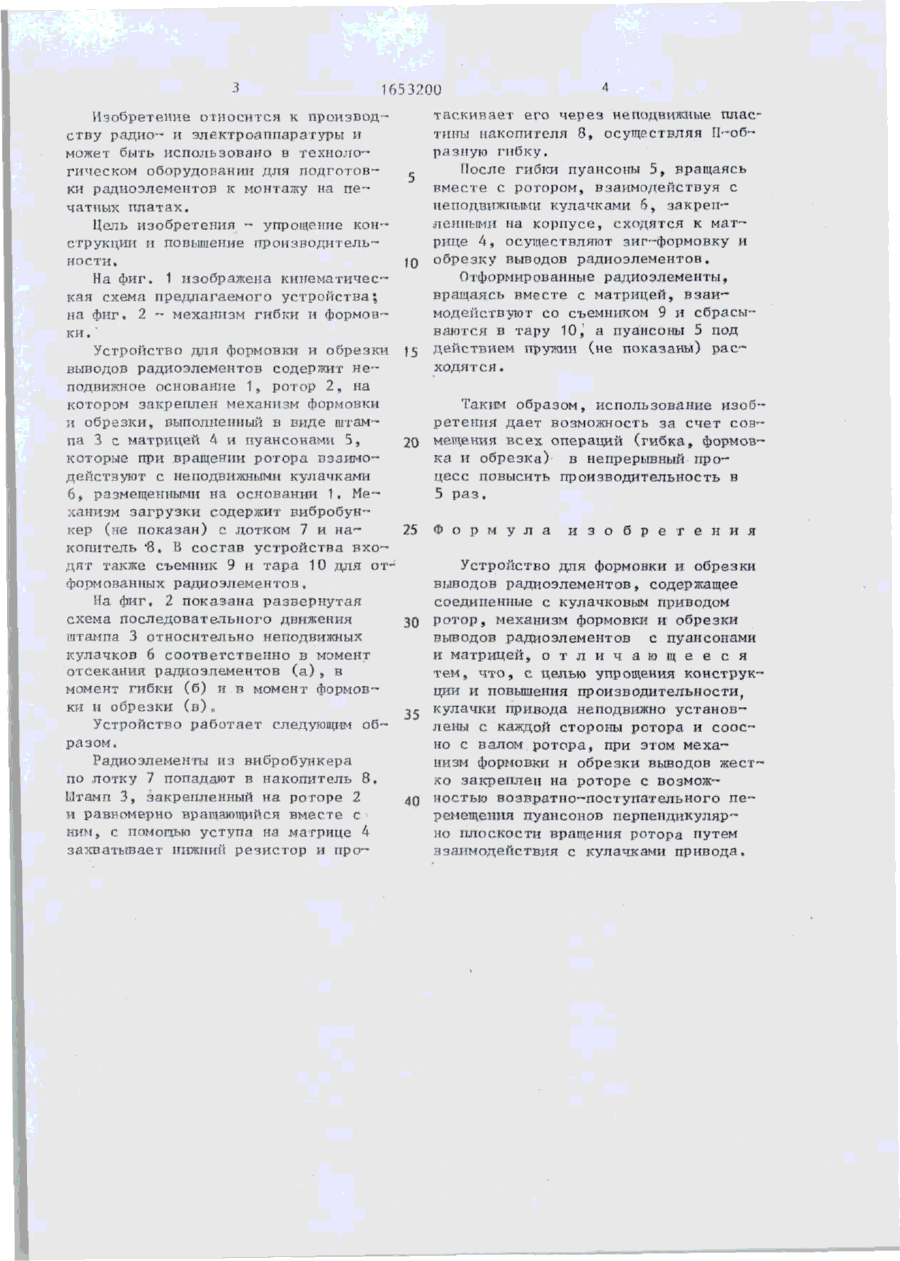

Изобретение относится к производству радиоэлектронной аппаратуры и может быть использовано в тех нологическом оборудовании для подготовки радиоэлементов к монтажу на печатных платах. Цель изобретения ~ упрощение конструкции и повышение производительности. Устройство содержит соединенные с кулачковым приводом ротор 2, механизм 3 формовки и обрезки выводов радиоэлементов с пуансонами 5 и матрицей 4. Кулачки 6 привода неподвижно установлены с кгщцой стороны ротора и соосно с валом ротора. Механизм 3 жестко закреплен на роторе с возможностью возвратно-поступательного перемещения пуансонов перпендикулярно плоскости вращения ротора. 1 ил. о Фи? 1 1653200 Изобретение относится к производству радио™ и электроаппаратуры И может быть использовано в технологическом оборудованин для подготовки радиоэлементов к монтажу на п е чатных платах. Цель изобретения - упрощение конструкции и повышение произйодитель™ ности. На фиг. 1 изображена кинематическая схема предлагаемого устройства; на фиг» 2 - механизм гибки и формовки. " Устройство для формовки и обрезки выводов радиоэлементов содержит н е подвижное основание 1, ротор 2, на котором закреплен механизм формовки И обрезки, выполненный в виде штампа 3 с матрицей А и пуансонами 5, которые при вращении ротора взаимодействуют с неподвижными кулачками 6, размещенными на основании 1. Механизм загрузки содержит вибробункер (н?е показан) с лотком 7 и н а копитель "8. В состав устройства в х о дят также съемник 9 и тара 10 для отформованных радиоэлементов. На фиг. 2 показана развернутая схема последовательного движения штампа 3 относительно неподвижных кулачков 6 соответственно в момент отсекания радиоэцементов ( а ) , в момент гибки (б) и в момент формовки и обрезки (в)с Устройство работает следующим образом. Радиоэлементы из вибробункера по лотку 7 попадают в накопитель 8. Ытамп 3, закрепленный на роторе 2 и равномерно вращающийся вместе с НИМ, с помогаю уступа на матрице 4 захватывает нижний резистор и про таскивает его через неподвижные пластины накопителя 8, осуществляя П-образиую гибку. j. После гибки пуансоны 5, вращаясь вместе с ротором, взаимодействуя с неподвижными кулачками б, закрепленными на корпусе, сходятся к матрице 4, осуществляют зиг-формовку и )0 обрезку выводов радиоэлементов. (Сформированные радиоэлементы, вращаясь вместе с матрицей, в з а и модействуют со съемником 9 и сбрасываются в тару 10,' а пуансоны 5 под 15 действием пружин (не показаны) р а с ходятся . Таким образом, использование изобретения дает возможность за счет сов20 мещения всех операций (гибка, формовка и обрезка) в непрерывный процесс повысить производительность в 5 раз. 25 Ф о р м у л а и з о б р е т е н и я Устройство для формовки и обрезки выводов радиоэлементов, содержащее соединенные с кулачковым приводом 30 ротор, механизм формовки и обрезки выводов радиоэлементов с пуансонами и матрицей, о т л и ч а ю щ е е с я тем, ч т о , с целью упрощения конструкции и повышения производительности, ^г кулачки привода неподвижно установлены с каждой стороны ротора и соосно с валом ротора, при этом механизм формовки и обрезки выводов жестко закреплен на роторе с возмож40 ностью возвратно-поступательного п е ремещения пуансонов перпендикулярно плоскости вращения ротора путем взаимодействия с кулачками привода. 16532ПО Фиг. 2 Редактор А.Лежшша Составитель В.Титов Техред Л. Олиииык Корректор А.Обручар Заказ 1782 Тираж 496 Подписное В И П Государствечного комитета по изобретениям и открытиям при ГКНТ СССР НИИ I 13035, Москва, Ж-35, Раушская наб.„ д . А/5 Производственно-издательский комбинат "Патент", г . Ужгород, ул. 1&\ ярина, 101
