Спосіб виготовлення багатошарової полімерної труби великого діаметра вертикальним спіральним навиванням

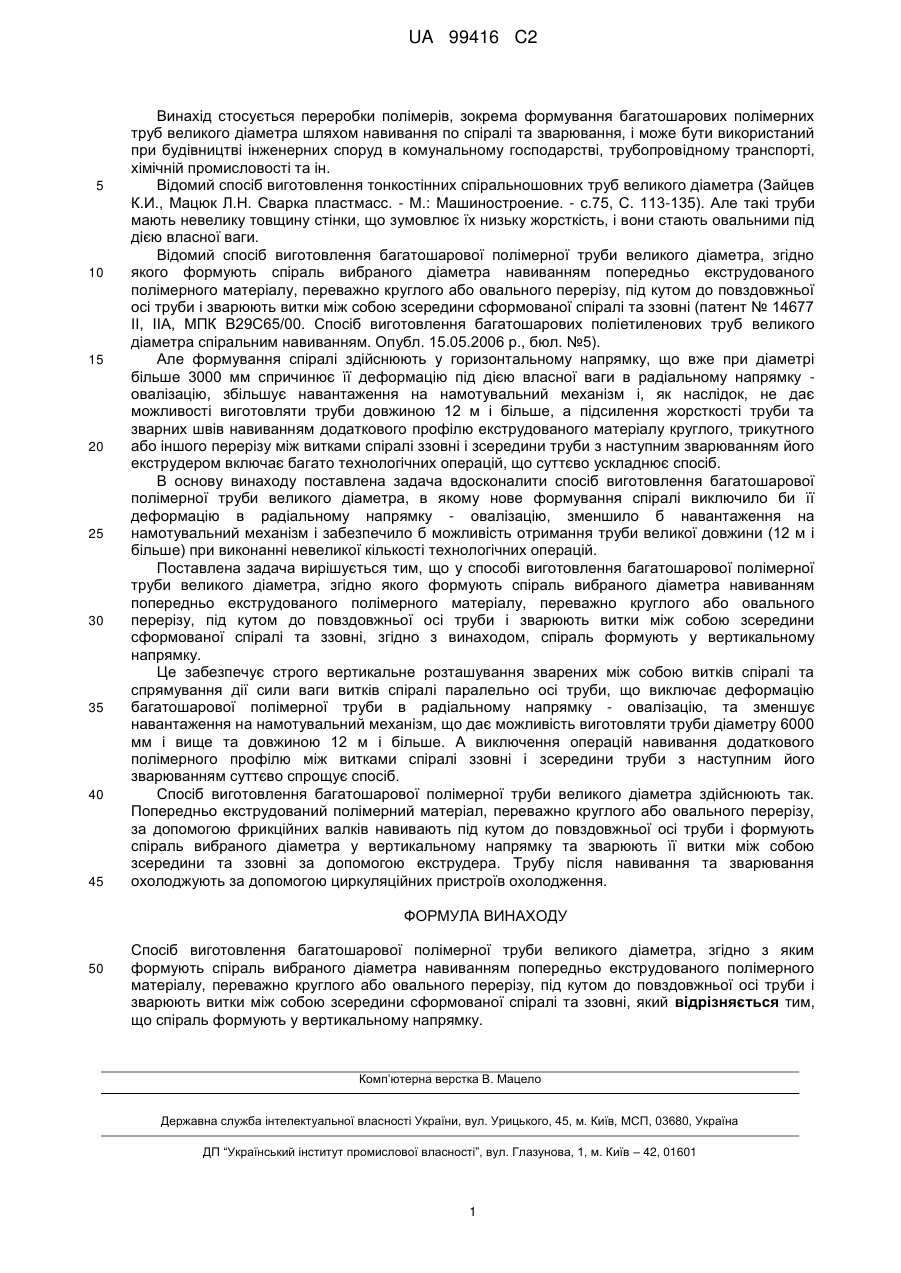

Реферат: Заявлений спосіб виготовлення багатошарової полімерної труби великого діаметра, згідно з яким формують спіраль вибраного діаметра навиванням попередньо екструдованого полімерного матеріалу, переважно круглого або овального перерізу, під кутом до повздовжньої осі труби і зварюють витки між собою зсередини сформованої спіралі та ззовні. Спіраль формують у вертикальному напрямку. UA 99416 C2 (12) UA 99416 C2 UA 99416 C2 5 10 15 20 25 30 35 40 45 Винахід стосується переробки полімерів, зокрема формування багатошарових полімерних труб великого діаметра шляхом навивання по спіралі та зварювання, і може бути використаний при будівництві інженерних споруд в комунальному господарстві, трубопровідному транспорті, хімічній промисловості та ін. Відомий спосіб виготовлення тонкостінних спіральношовних труб великого діаметра (Зайцев К.И., Мацюк Л.Н. Сварка пластмасc. - М.: Машиностроение. - с.75, С. 113-135). Але такі труби мають невелику товщину стінки, що зумовлює їх низьку жорсткість, і вони стають овальними під дією власної ваги. Відомий спосіб виготовлення багатошарової полімерної труби великого діаметра, згідно якого формують спіраль вибраного діаметра навиванням попередньо екструдованого полімерного матеріалу, переважно круглого або овального перерізу, під кутом до повздовжньої осі труби і зварюють витки між собою зсередини сформованої спіралі та ззовні (патент № 14677 II, ІІА, МПК В29С65/00. Спосіб виготовлення багатошарових поліетиленових труб великого діаметра спіральним навиванням. Опубл. 15.05.2006 р., бюл. №5). Але формування спіралі здійснюють у горизонтальному напрямку, що вже при діаметрі більше 3000 мм спричинює її деформацію під дією власної ваги в радіальному напрямку овалізацію, збільшує навантаження на намотувальний механізм і, як наслідок, не дає можливості виготовляти труби довжиною 12 м і більше, а підсилення жорсткості труби та зварних швів навиванням додаткового профілю екструдованого матеріалу круглого, трикутного або іншого перерізу між витками спіралі ззовні і зсередини труби з наступним зварюванням його екструдером включає багато технологічних операцій, що суттєво ускладнює спосіб. В основу винаходу поставлена задача вдосконалити спосіб виготовлення багатошарової полімерної труби великого діаметра, в якому нове формування спіралі виключило би її деформацію в радіальному напрямку - овалізацію, зменшило б навантаження на намотувальний механізм і забезпечило б можливість отримання труби великої довжини (12 м і більше) при виконанні невеликої кількості технологічних операцій. Поставлена задача вирішується тим, що у способі виготовлення багатошарової полімерної труби великого діаметра, згідно якого формують спіраль вибраного діаметра навиванням попередньо екструдованого полімерного матеріалу, переважно круглого або овального перерізу, під кутом до повздовжньої осі труби і зварюють витки між собою зсередини сформованої спіралі та ззовні, згідно з винаходом, спіраль формують у вертикальному напрямку. Це забезпечує строго вертикальне розташування зварених між собою витків спіралі та спрямування дії сили ваги витків спіралі паралельно осі труби, що виключає деформацію багатошарової полімерної труби в радіальному напрямку - овалізацію, та зменшує навантаження на намотувальний механізм, що дає можливість виготовляти труби діаметру 6000 мм і вище та довжиною 12 м і більше. А виключення операцій навивання додаткового полімерного профілю між витками спіралі ззовні і зсередини труби з наступним його зварюванням суттєво спрощує спосіб. Спосіб виготовлення багатошарової полімерної труби великого діаметра здійснюють так. Попередньо екструдований полімерний матеріал, переважно круглого або овального перерізу, за допомогою фрикційних валків навивають під кутом до повздовжньої осі труби і формують спіраль вибраного діаметра у вертикальному напрямку та зварюють її витки між собою зсередини та ззовні за допомогою екструдера. Трубу після навивання та зварювання охолоджують за допомогою циркуляційних пристроїв охолодження. ФОРМУЛА ВИНАХОДУ 50 Спосіб виготовлення багатошарової полімерної труби великого діаметра, згідно з яким формують спіраль вибраного діаметра навиванням попередньо екструдованого полімерного матеріалу, переважно круглого або овального перерізу, під кутом до повздовжньої осі труби і зварюють витки між собою зсередини сформованої спіралі та ззовні, який відрізняється тим, що спіраль формують у вертикальному напрямку. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
