Спосіб виготовлення багатошарових поліетиленових труб великого діаметра спіральним навиванням

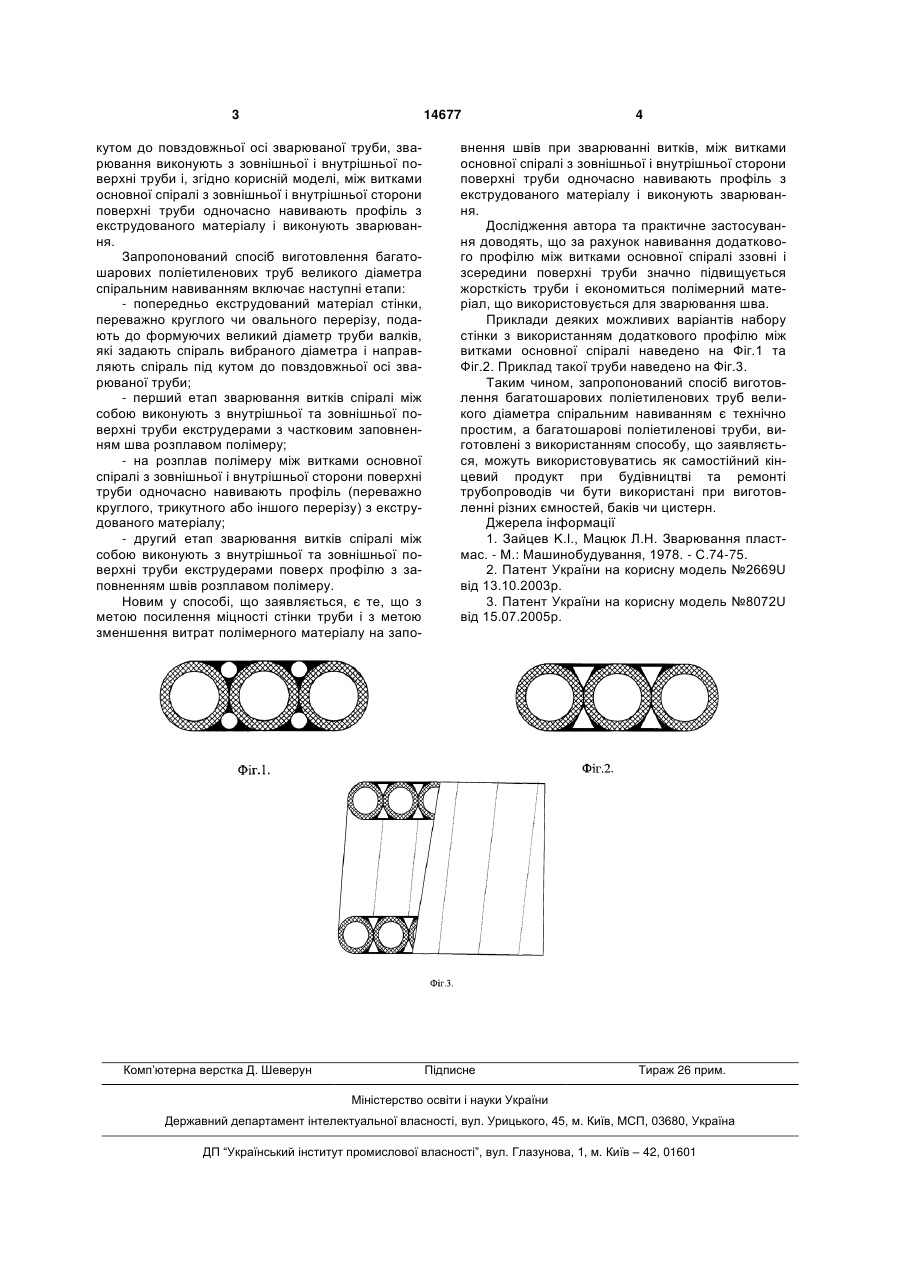

Спосіб виготовлення багатошарових поліетиленових труб великого діаметра спіральним навиванням, при якому основу стінки труби формують з попередньо екструдованого полімерного матеріа 3 14677 кутом до повздовжньої осі зварюваної труби, зварювання виконують з зовнішньої і внутрішньої поверхні труби і, згідно корисній моделі, між витками основної спіралі з зовнішньої і внутрішньої сторони поверхні труби одночасно навивають профіль з екструдованого матеріалу і виконують зварювання. Запропонований спосіб виготовлення багатошарових поліетиленових труб великого діаметра спіральним навиванням включає наступні етапи: - попередньо екструдований матеріал стінки, переважно круглого чи овального перерізу, подають до формуючих великий діаметр труби валків, які задають спіраль вибраного діаметра і направляють спіраль під кутом до повздовжньої осі зварюваної труби; - перший етап зварювання витків спіралі між собою виконують з внутрішньої та зовнішньої поверхні труби екструдерами з частковим заповненням шва розплавом полімеру; - на розплав полімеру між витками основної спіралі з зовнішньої і внутрішньої сторони поверхні труби одночасно навивають профіль (переважно круглого, трикутного або іншого перерізу) з екструдованого матеріалу; - другий етап зварювання витків спіралі між собою виконують з внутрішньої та зовнішньої поверхні труби екструдерами поверх профілю з заповненням швів розплавом полімеру. Новим у способі, що заявляється, є те, що з метою посилення міцності стінки труби і з метою зменшення витрат полімерного матеріалу на запо Комп’ютерна верстка Д. Шеверун 4 внення швів при зварюванні витків, між витками основної спіралі з зовнішньої і внутрішньої сторони поверхні труби одночасно навивають профіль з екструдованого матеріалу і виконують зварювання. Дослідження автора та практичне застосування доводять, що за рахунок навивання додаткового профілю між витками основної спіралі ззовні і зсередини поверхні труби значно підвищується жорсткість труби і економиться полімерний матеріал, що використовується для зварювання шва. Приклади деяких можливих варіантів набору стінки з використанням додаткового профілю між витками основної спіралі наведено на Фіг.1 та Фіг.2. Приклад такої труби наведено на Фіг.3. Таким чином, запропонований спосіб виготовлення багатошарових поліетиленових труб великого діаметра спіральним навиванням є технічно простим, а багатошарові поліетиленові труби, виготовлені з використанням способу, що заявляється, можуть використовуватись як самостійний кінцевий продукт при будівництві та ремонті трубопроводів чи бути використані при виготовленні різних ємностей, баків чи цистерн. Джерела інформації 1. Зайцев K.I., Мацюк Л.Н. Зварювання пластмас. - М.: Машинобудування, 1978. - С.74-75. 2. Патент України на корисну модель №2669U від 13.10.2003p. 3. Патент України на корисну модель №8072U від 15.07.2005p. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
