Верхня опорна частина збірної залізобетонної будівельної колони

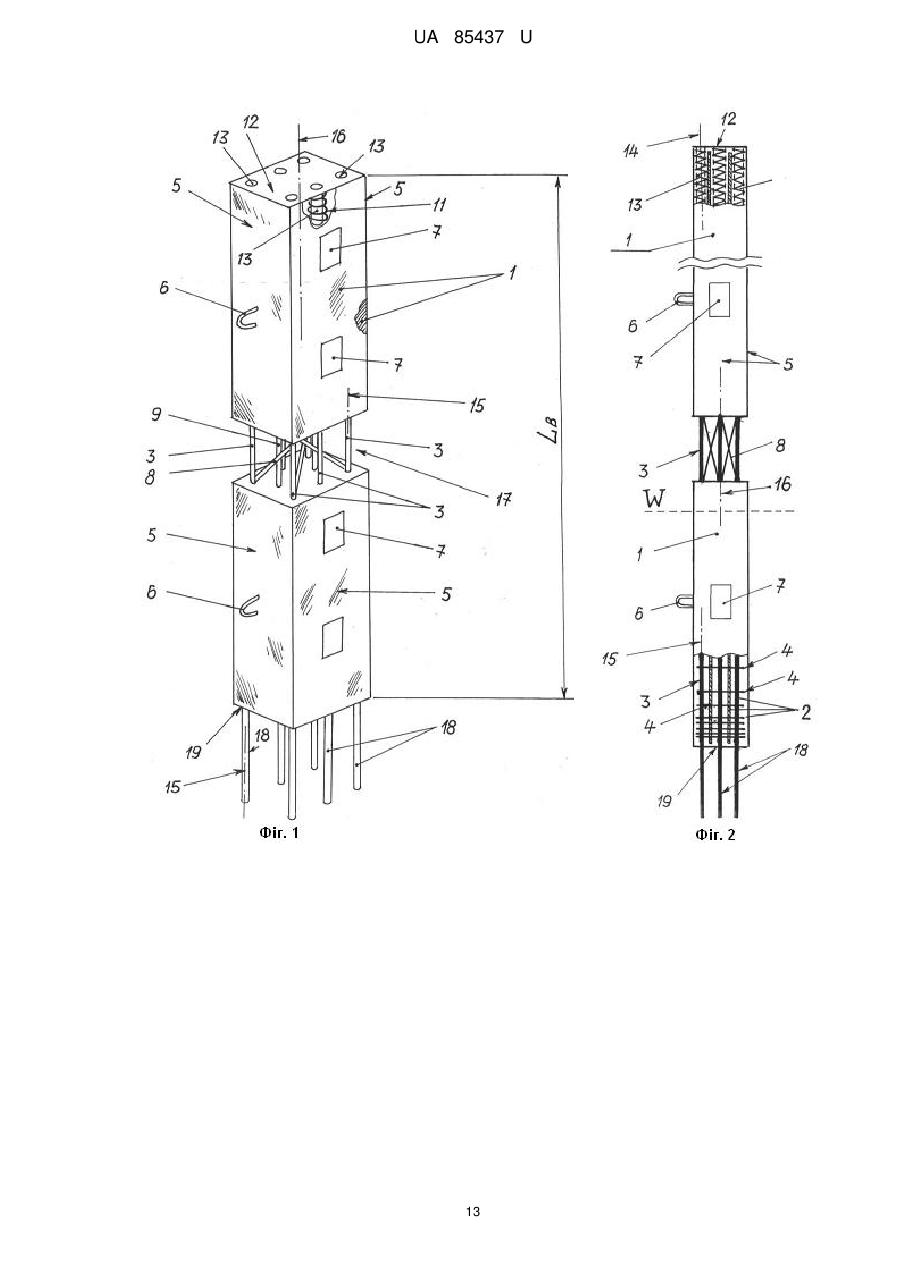

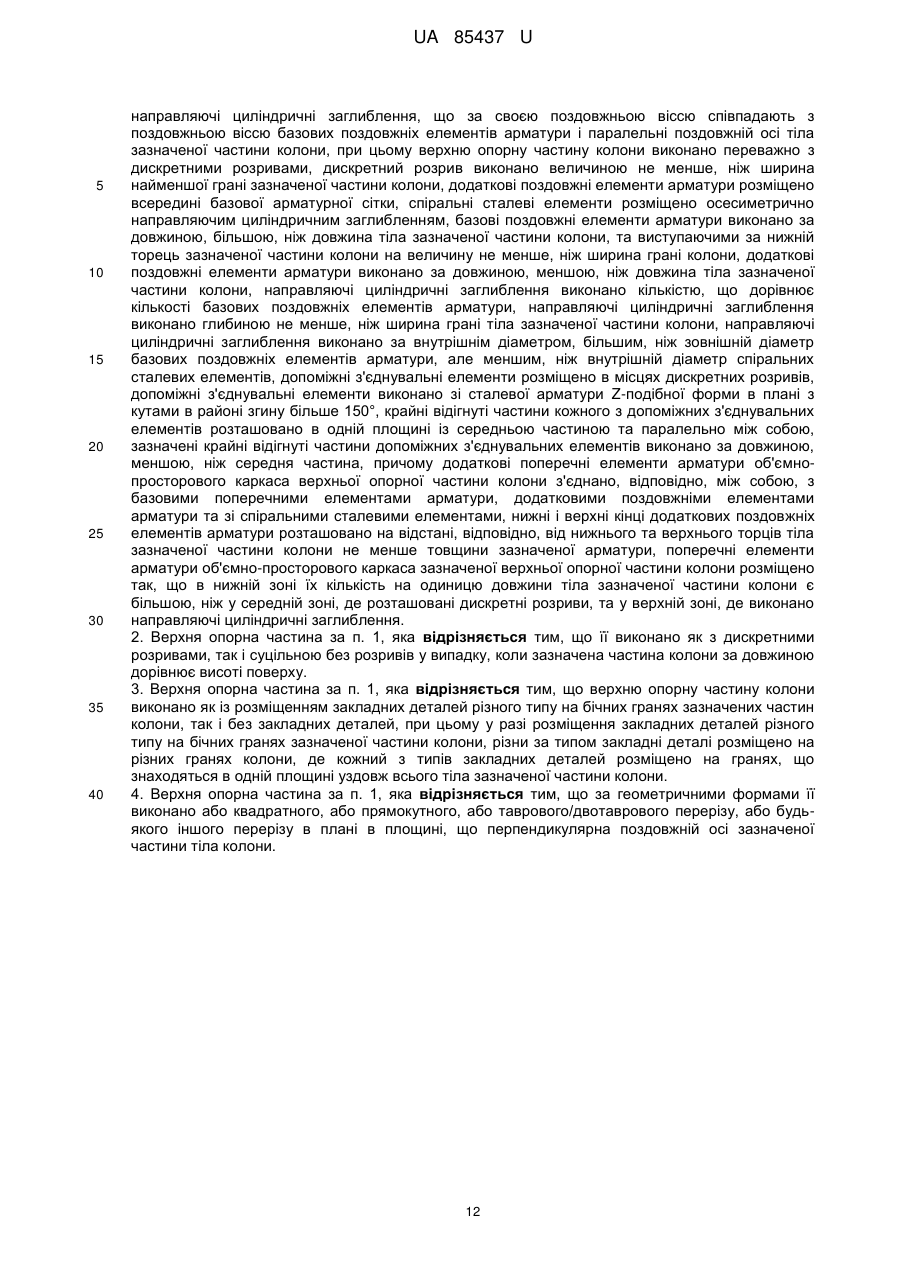

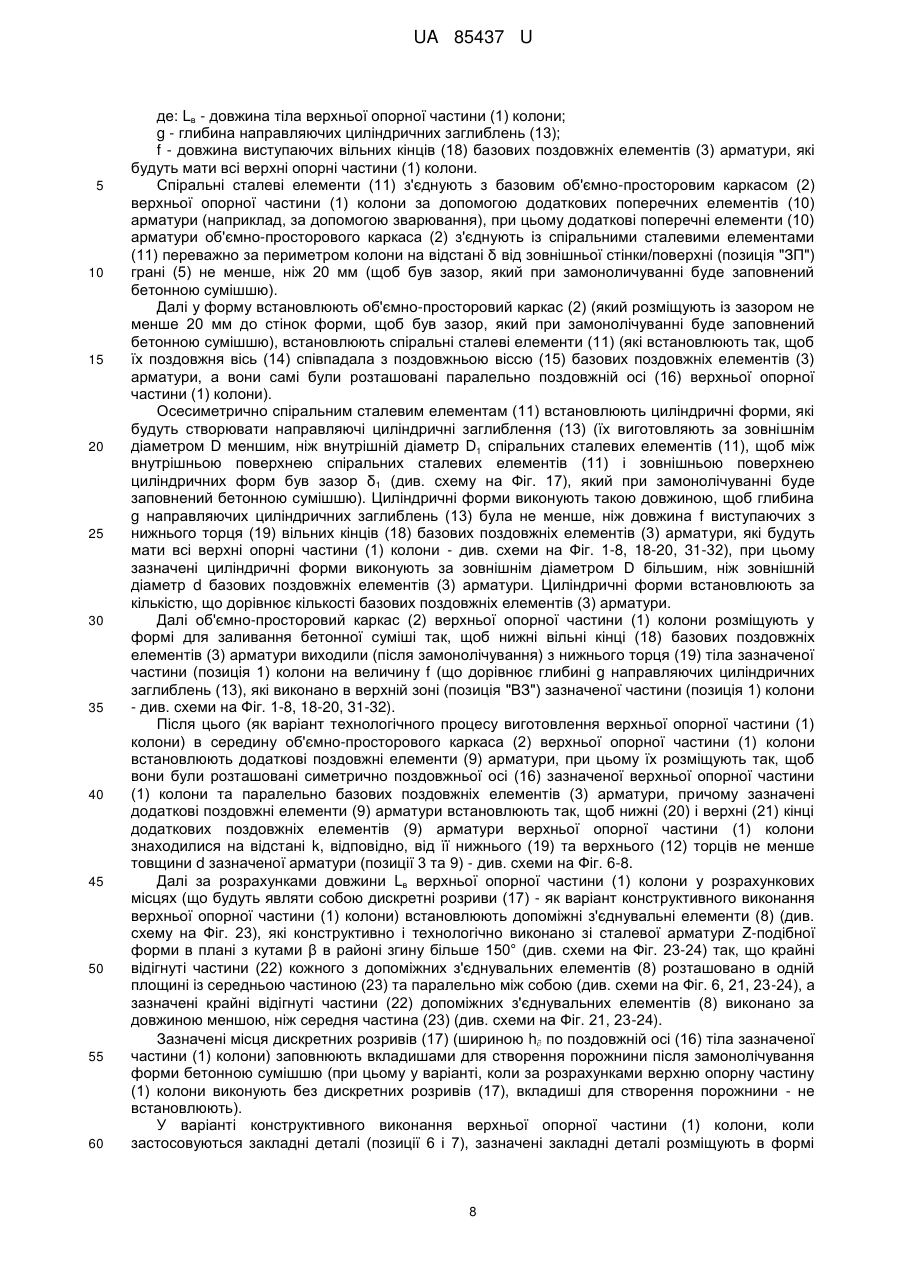

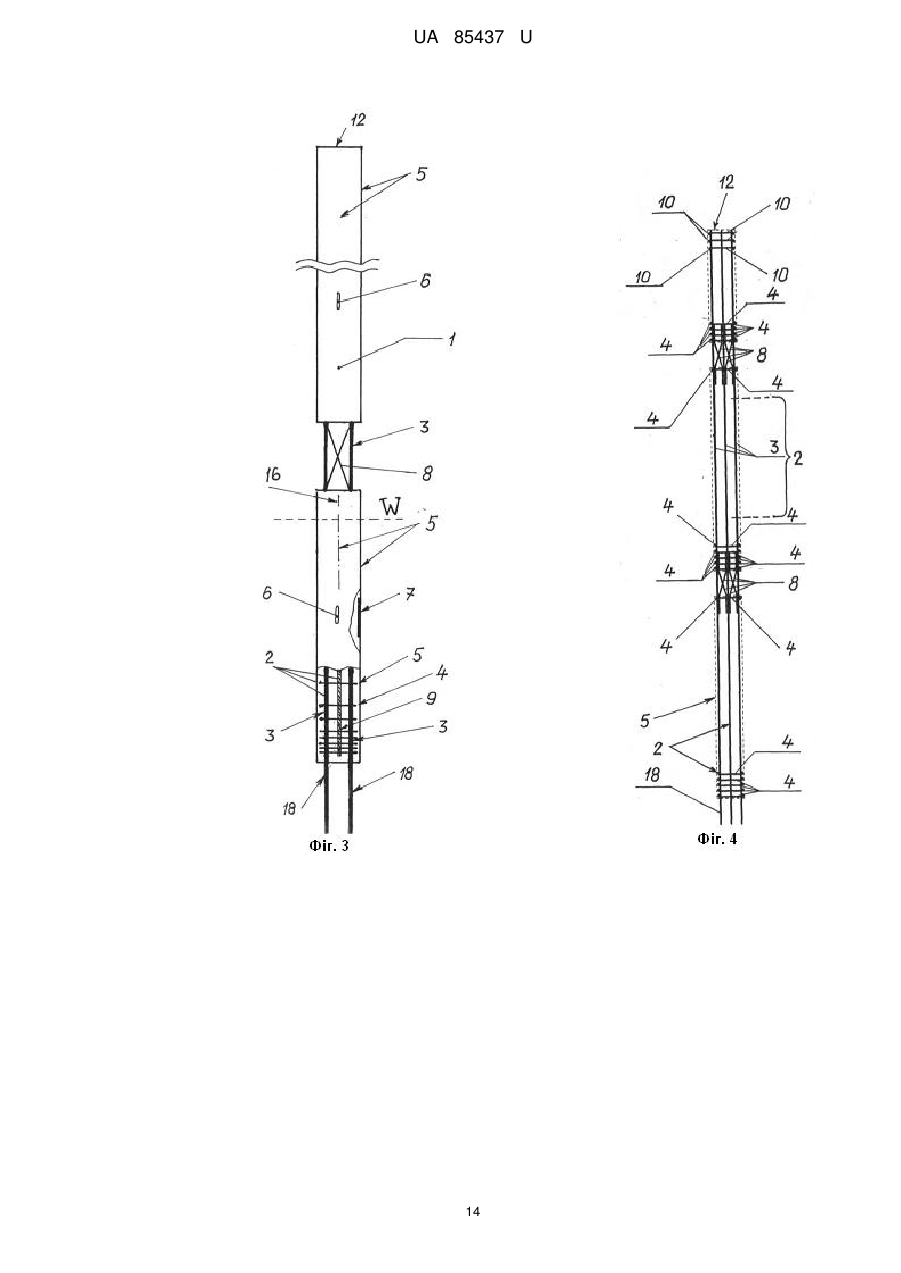

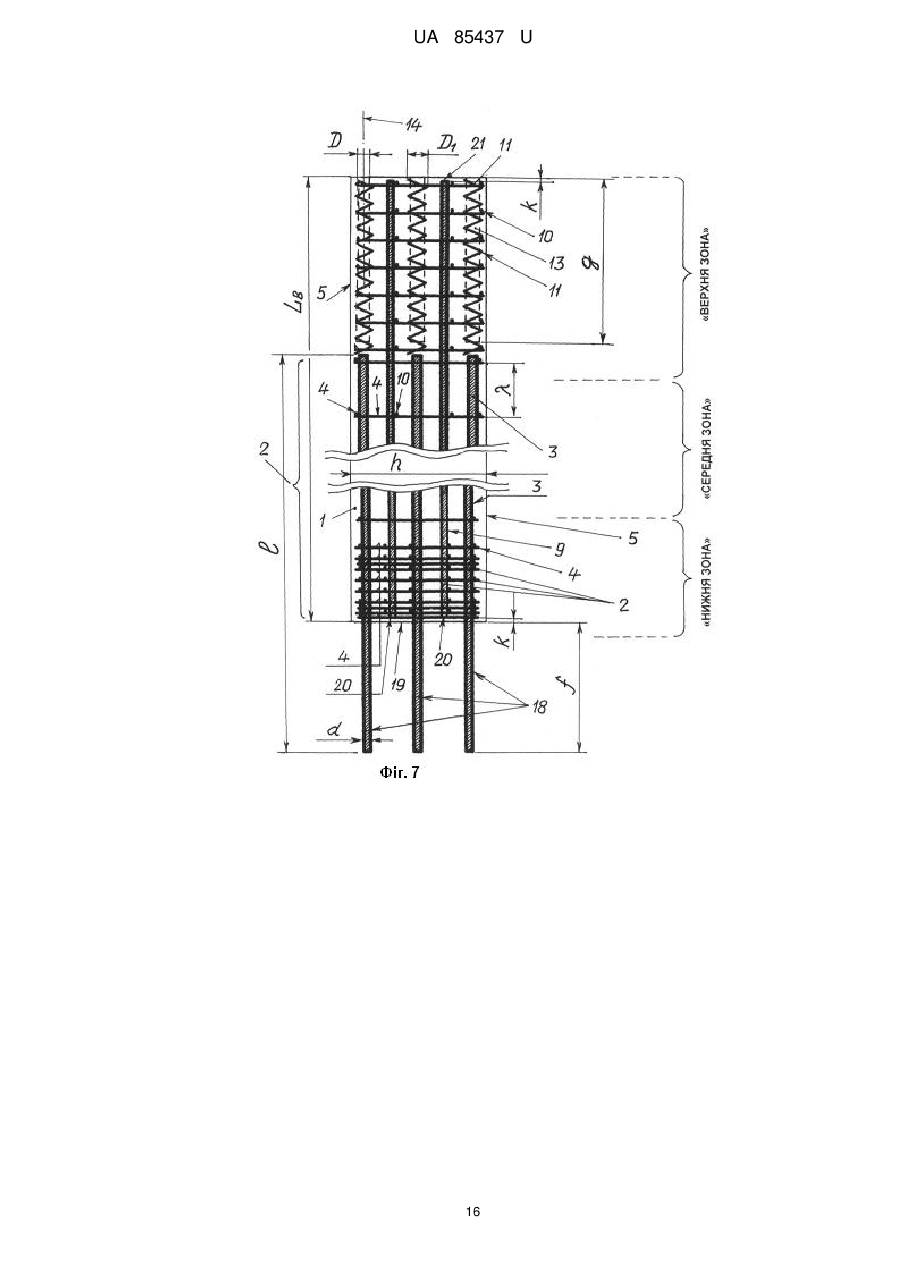

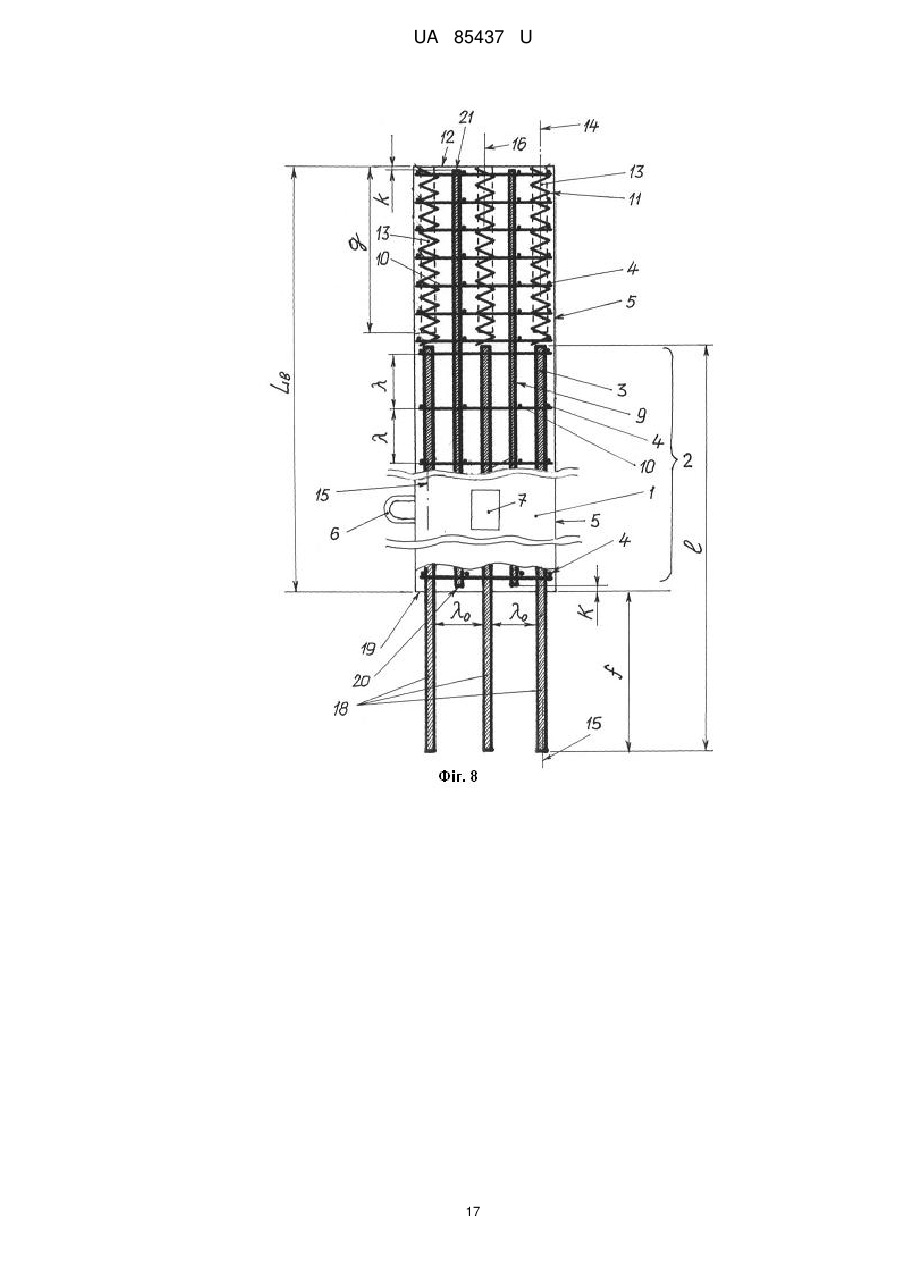

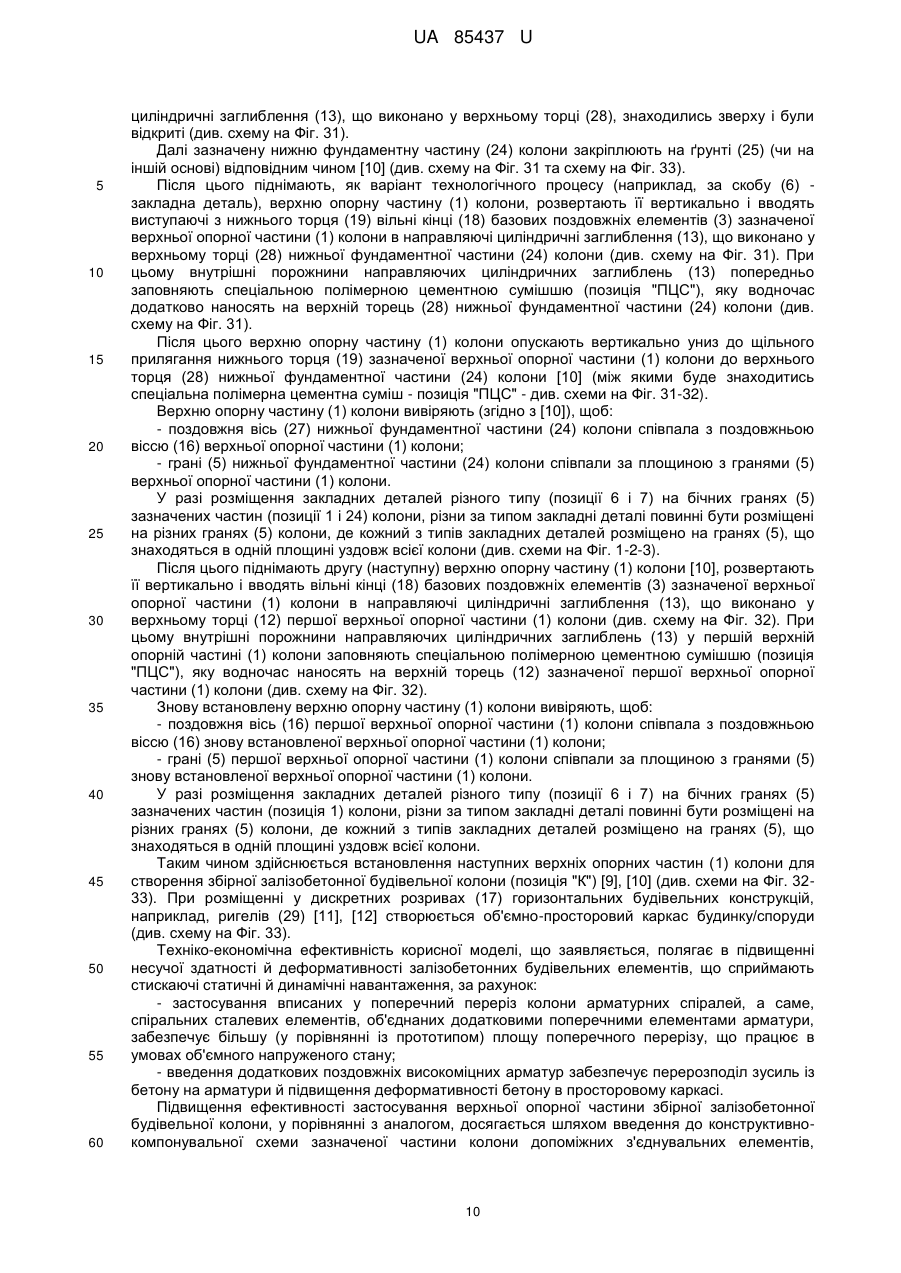

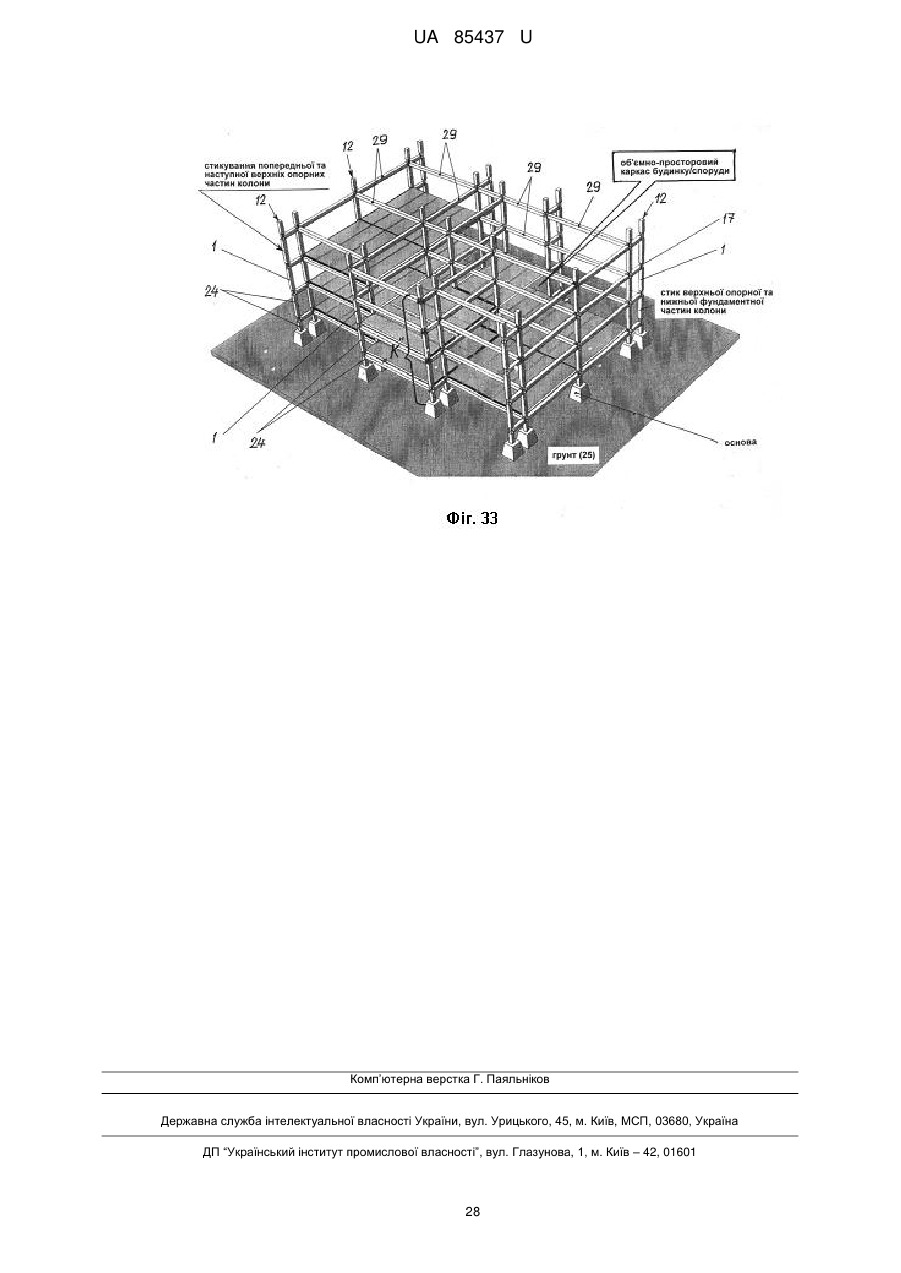

Реферат: UA 85437 U UA 85437 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі будівельних конструкцій, зокрема, до будівельного елемента об'ємно-просторових конструкцій будинків/споруджень, а саме, до конструктивних елементів будівельних конструкцій типу збірних/стикових колон, які запроектовано за умовами міцності або конструктивним міркуванням, що працюють на осьовий стиск. Збірна/стикова залізобетонна колонна - це вертикально встановлювані будівельні конструкції, які служать об'ємно-просторовим каркасом для багатоповерхових залізобетонних будинків/споруджень, розміри поперечного перерізу яких малі в порівнянні з висотою (що також називають довжиною), і яка складається з верхньої опорної частини та однієї чи декількох верхніх опорних частин, встановлених осесиметрично зазначеній верхній опорній частині. Така колона містить нижній (середній) та верхній яруси і призначена для сприйняття навантажень від елементів перекриття, ригелів і конструкцій, що обгороджують, будинку/споруди (таких як арки, балки, прогони, ферми і лотки тощо) та передачі навантаження з них далі униз (при цьому мова йде переважно про стиск у напрямку довжини колони (що називається нормальною силою N)). В основі кожної з конструктивних частин колони лежить конструкція з арматур, що може бути як попередньо напруженою, так і ненапруженою. Сталева поздовжня арматура кожної із зазначених частин колони становить 1-3 % від площі поперечного перерізу збірної залізобетонної будівельної колони [1]. Відомий будівельний залізобетонний елемент, що містить тіло з монолітного бетону, з розміщеними у ньому сталевими елементами стрижневої арматури, які розташовано поздовжньо і поперечно, відповідно, уздовж та поперек його бічних граней, та закладні деталі, розміщені на бічних поверхнях тіла [2]. До недоліків відомого будівельного залізобетонного елемента відноситься те, що не забезпечується висока несуча спроможність колони та її деформативність при діях статичного та динамічного навантажень, не забезпечується висока надійність стику частин колони та його універсальність. До недоліків відноситься також й те, що утруднений монтаж одного конструктивного елемента, насамперед, верхньої опорної частини, з нижньою фундаментною частиною збірної/стиксвої колони. Відома залізобетонна колона, що містить арматурний каркас, створений поздовжніми стрижнями, об'єднаними спиральною арматурою, до складу якої входить додаткова монтажна поздовжня арматура [3]. До недоліків відомої залізобетонної колони відноситься те, що не забезпечується висока несуча спроможність колони та її деформативність при діях статичного та динамічного навантажень, не забезпечується висока надійність стику частин колони та його універсальність. До недоліків відноситься також й те, що утруднений монтаж верхньої опорної частини (що входить до складу збірної колони) з нижньою фундаментною частиною зазначеної збірної/стикової колони. Відома верхня опорна частина збірної/стикової колони, що містить замонолічений бетонною сумішшю об'ємно-просторовий каркас типу арматурної сітки, виконаний зі зв'язаних між собою елементів арматури, розміщених усередині тіла зазначеної частини колони як у поздовжньому, так і у поперечному напрямках, відповідно, уздовж та поперек її бічних граней, та закладні деталі, розміщені на бічних поверхнях тіла зазначеної частини колони, при цьому тіло верхньої опорної частини колони виконано з розміщенням бічних граней під прямим кутом і утворенням у поперечному перерізі квадратної чи прямокутної форми в плані із співвідношенням сторін не більше 1:2 [4]. До недоліків відомої верхньої опорної частини збірної/стикової колони відноситься те, що не забезпечується точність її стикування з нижньою фундаментною частиною та з наступною верхньою опорною частиною збірної залізобетонної будівельної колони (не забезпечується точність встановлення частин колони щодо їх поздовжніх осей, утруднений монтаж зазначеної верхньої опорної частини з нижньою фундаментною частиною збірної/стикової колони та з наступною верхньою опорною частиною), не забезпечується міцність верхньої зони верхньої опорної частини збірної залізобетонної будівельної колони при встановленні на її торець наступної верхньої опорної частини зазначеної колони. До недоліків відноситься й те, що не забезпечується висока несуча спроможність зазначеної частини колони та її деформативність при діях статичного та динамічного навантажень, не забезпечується висока надійність стику зазначених вище частин збірної/стикової колони та його універсальність. Найбільш близьким аналогом є верхня опорна частина збірної залізобетонної будівельної колони, що містить замонолічений бетонною сумішшю об'ємно-просторовий каркас типу арматурної сітки, виконаний зі зв'язаних між собою елементів арматури, розміщених усередині тіла зазначеної частини колони як у поздовжньому, так і у поперечному напрямках, відповідно, уздовж та поперек її бічних граней, та закладні деталі, розміщені на бічних поверхнях тіла 1 UA 85437 U 5 10 15 20 25 30 35 40 45 50 55 60 зазначеної частини колони, при цьому тіло верхньої опорної частини збірної залізобетонної будівельної колони виконано з розміщенням бічних граней під прямим кутом з утворенням у поперечному перерізі квадратної чи прямокутної форми в плані, поздовжні та поперечні елементи арматури в об'ємно-просторовому каркасі верхньої опорної частини збірної залізобетонної будівельної колони розміщено між собою в площині граней тіла колони під прямим кутом з утворенням квадратних або прямокутних осередків, зазначені поздовжні і поперечні горизонтальні елементи арматури об'ємно-просторового каркаса верхньої опорної частини збірної залізобетонної будівельної колони розміщено паралельно граням тіла зазначеної частини колони та на однаковій відстані від їхніх зовнішніх поверхонь, зазначені поздовжні елементи арматури об'ємно-просторового каркаса верхньої опорної частини збірної залізобетонної будівельної колони розміщено паралельно між собою та поздовжньої осі тіла зазначеної частини колони із кроком між собою не більше половини ширини найменшої з граней тіла зазначеної частини колони, поперечні горизонтальні елементи арматури об'ємнопросторового каркаса верхньої опорної частини збірної залізобетонної будівельної колони розміщено переважно перпендикулярно поздовжнім елементам арматури та із перерізом між собою не більше половини ширини найменшої з граней тіла зазначеної частини колони, поперечні горизонтальні елементи арматури об'ємно-просторового каркаса верхньої опорної частини збірної залізобетонної будівельної колони виконано за довжиною меншою, ніж ширина грані зазначеної верхньої опорної частини збірної залізобетонної будівельної колони [5]. До недоліків верхньої опорної частини збірної/стикової колони, яку обрано як найближчий аналог, відноситься те, що не забезпечується точність її стикування з нижньою фундаментною частиною та з наступною верхньою опорною частиною збірної залізобетонної будівельної колони (не забезпечується точність встановлення частин колони щодо їх поздовжніх осей, утруднений монтаж зазначеної верхньої опорної частини з нижньою фундаментною частиною збірної/стикової колони та з наступною верхньою опорною частиною), не забезпечується міцність верхньої зони верхньої опорної частини збірної залізобетонної будівельної колони при встановленні на її торець наступної верхньої опорної частини зазначеної колони. До недоліків відноситься й те, що не забезпечується висока несуча спроможність зазначеної частини колони та її деформативність при діях статичного та динамічного навантажень, не забезпечується висока надійність стику зазначених вище частин збірної/стикової колони та його універсальність. До недоліків відноситься також й те, що не забезпечується захист від корозії виступаючих елементів арматури. В основу корисної моделі поставлено задачу шляхом введення до конструкції верхньої опорної частини збірної залізобетонної будівельної колони нових конструктивних елементів та зміни конструкції забезпечити в комплексі підвищення несучої спроможності зазначеної частини колони, надійність стику з нижньою фундаментною частиною колони та наступною верхньою частиною, універсальність стику зазначених частин при одночасному спрощенні процесу монтажу при формуванні збірної залізобетонної будівельної колони. Поставлена задача вирішується тим, що у верхній опорній частині збірної залізобетонної будівельної колони, що містить замонолічений бетонною сумішшю об'ємно-просторовий каркас типу арматурної сітки, виконаний зі зв'язаних між собою елементів арматури, розміщених усередині тіла зазначеної частини колони як у поздовжньому, так і у поперечному напрямках, відповідно, уздовж та поперек її бічних граней, та закладні деталі, розміщені на бічних поверхнях тіла зазначеної частини колони, при цьому тіло верхньої опорної частини збірної залізобетонної будівельної колони виконано з розміщенням бічних граней під прямим кутом з утворенням у поперечному перерізі квадратної чи прямокутної форми в плані, поздовжні та поперечні елементи арматури в об'ємно-просторовому каркасі верхньої опорної частини збірної залізобетонної будівельної колони розміщено між собою в площині граней тіла колони під прямим кутом з утворенням квадратних або прямокутних осередків, зазначені поздовжні і поперечні горизонтальні елементи арматури об'ємно-просторового каркаса верхньої опорної частини збірної залізобетонної будівельної колони розміщено паралельно граням тіла зазначеної частини колони та на однаковій відстані від їхніх зовнішніх поверхонь, зазначені поздовжні елементи арматури об'ємно-просторового каркаса верхньої опорної частини збірної залізобетонної будівельної колони розміщено паралельно між собою та поздовжньої осі тіла зазначеної частини колони із кроком між собою не більше половини ширини найменшої з граней тіла зазначеної частини колони, поперечні горизонтальні елементи арматури об'ємнопросторового каркаса верхньої опорної частини збірної залізобетонної будівельної колони розміщено переважно перпендикулярно поздовжнім елементам арматури та із кроком між собою не більше половини ширини найменшої з граней тіла зазначеної частини колони, поперечні горизонтальні елементи арматури об'ємно-просторового каркаса верхньої опорної 2 UA 85437 U 5 10 15 20 25 30 35 40 45 50 55 частини збірної залізобетонної будівельної колони виконано за довжиною меншою, ніж ширина грані зазначеної верхньої опорної частини збірної залізобетонної будівельної колони, полягає в тому, що вона додатково містить допоміжні з'єднувальні елементи, додаткові поздовжні та поперечні елементи арматури об'ємно-просторового каркаса та спіральні сталеві елементи, а у верхньому торці виконано направляючі циліндричні заглиблення, що за своєю поздовжньою віссю співпадають з поздовжньою віссю базових поздовжніх елементів арматури і паралельні поздовжній осі тіла зазначеної частини колони. Згідно з корисною моделлю верхню опорну частину колони виконано переважно з дискретними розривами, дискретний розрив виконано величиною не менше, ніж ширина найменшої грані зазначеної частини колони, додаткові поздовжні елементи арматури розміщено всередині базової арматурної сітки, спіральні сталеві елементи розміщено осесиметрично направляючим циліндричним заглибленням, базові поздовжні елементи арматури виконано за довжиною, більшою, ніж довжина тіла зазначеної частини колони, та виступаючими за нижній торець зазначеної частини колони на величину не менше, ніж ширина грані колони, додаткові поздовжні елементи арматури виконано за довжиною, меншою, ніж довжина тіла зазначеної частини колони, направляючі циліндричні заглиблення виконано кількістю, що дорівнює кількості базових поздовжніх елементів арматури, направляючі циліндричні заглиблення виконано глибиною не менше, ніж ширина грані тіла зазначеної частини колони, направляючі циліндричні заглиблення виконано за внутрішнім діаметром, більшим, ніж зовнішній діаметр базових поздовжніх елементів арматури, але меншим, ніж внутрішній діаметр спіральних сталевих елементів, допоміжні з'єднувальні елементи розміщено в місцях дискретних розривів, допоміжні з'єднувальні елементи виконано зі сталевої арматури Z-подібної форми в плані з кутами в районі згину більше 150°, крайні відігнуті частини кожного з допоміжних з'єднувальних елементів розташовано в одній площині із середньою частиною та паралельно між собою, зазначені крайні відігнуті частини допоміжних з'єднувальних елементів виконано за довжиною, меншою, ніж середня частина. Згідно з корисною моделлю, додаткові поперечні елементи арматури об'ємно-просторового каркаса верхньої опорної частини колони з'єднано, відповідно, між собою, з базовими поперечними елементами арматури, додатковими поздовжніми елементами арматури та зі спіральними сталевими елементами, нижні і верхні кінці додаткових поздовжніх елементів арматури розташовано на відстані, відповідно, від нижнього та верхнього торців тіла зазначеної частини колони не менше товщини зазначеної арматури, поперечні елементи арматури об'ємнопросторового каркаса зазначеної верхньої опорної частини колони розміщено так, що в нижній зоні їх кількість на одиницю довжини тіла зазначеної частини колони є більшою, ніж у середній зоні, де розташовані дискретні розриви, та у верхній зоні, де виконано направляючі циліндричні заглиблення. Згідно з корисною моделлю її виконано як з дискретними розривами, так і суцільною без розривів у випадку, коли зазначена частина колони за довжиною дорівнює висоті поверху, як із розміщенням закладних деталей різного типу на бічних гранях зазначених частин колони, так і без закладних деталей. Новим в корисній моделі є й те, що у разі розміщення закладних деталей різного типу на бічних гранях зазначеної частини колони, різни за типом закладні деталі розміщено на різних гранях колони, де кожний з типів закладних деталей розміщено на гранях, що знаходяться в одній площині уздовж всього тіла зазначеної частини колони. Новим в корисній моделі є також й те, що за геометричними формами її виконано або квадратного, або прямокутного, або таврового/двотаврового перерізу, або будь-якого іншого перерізу в плані в площині, що перпендикулярна поздовжній осі зазначеної частини тіла колони. Вирішення поставленої задачі у верхній опорній частині збірної залізобетонної будівельної колони, що заявляється, дійсно можливе тому, що: - шляхом введення до конструкції верхньої опорної частини збірної залізобетонної будівельної колони допоміжних з'єднувальних елементів, забезпечується підвищення жорсткості зазначеної частини колони в місцях дискретних розривів при її транспортуванні (у горизонтальному положенні) та при її установці у вертикальне положення; - шляхом введення до конструкції верхньої опорної частини колони додаткових поздовжніх та поперечних елементів арматури об'ємно-просторового каркаса, забезпечується підвищення міцності з'єднання бетонної суміші з арматурою каркаса (крок поперечних елементів арматури повинен бути вибраний таким, щоб забезпечувалася спільність роботи всіх поздовжніх елементів арматури у поперечному перерізі колони); - шляхом виконання у верхніх торцях верхньої опорної частини колони направляючих циліндричних заглиблень, що за своєю поздовжньою віссю співпадають з поздовжньою віссю базових поздовжніх елементів арматури, забезпечується точність стикування зазначеної верхньої опорної частини колони з нижньою фундаментною частиною та наступною верхньою 3 UA 85437 U 5 10 15 20 25 30 35 40 45 50 55 60 опорною частиною в єдину конструкцію - щоб забезпечити співвісність як нижньої фундаментної частини та першої і кожної з наступних верхніх опорних частинах колони; - шляхом виконання у верхніх торцях верхньої опорної частини колони зазначених вище направляючих циліндричних заглиблень для введення у них при монтажі виступаючих за торцевий зріз вільних кінців базових поздовжніх елементів арматури, забезпечується спрощення монтажу всіх конструктивних елементів збірної залізобетонної будівельної колони (що формується), підвищується технологічність складання вузла з'єднання, при цьому досягається найбільш сприятливий розподіл внутрішніх зусиль, і створюються умови для ефективного використання стрижневих арматур (пропоноване з'єднання частин колони дозволяє найбільше ефективно передати у вузлі стискальні зусилля й згинальний момент із однієї частини колони на іншу частину колони; має високу надійність за рахунок спільної просторової роботи всіх елементів стику); - шляхом виконання направляючих циліндричних заглиблень за діаметром, більшим, ніж діаметр виступаючих за торцевий зріз базових поздовжніх елементів (вільних кінців) арматури верхньої опорної частини (яка буде встановлена при монтажі на верхній торець зазначеної нижньої фундаментної частини колони та, відповідно, на верхній торець попередньої верхньої опорної частини колони), забезпечується легкість введення у направляючі циліндричні заглиблення виступаючих за торцевий зріз вільних кінців базових поздовжніх елементів арматури та можливість заповнення простору між внутрішніми стінками направляючих циліндричних заглиблень та зовнішньою поверхнею вільних кінців базових поздовжніх елементів арматури спеціальною полімерною цементною сумішшю, що, у свою чергу, забезпечує міцність зазначеного з'єднання частин збірної колони та усунення корозії металевих поздовжніх елементів арматури; - шляхом розміщення у верхній зоні тіла верхньої опорної частини колони спіральних сталевих елементів, забезпечується підвищення міцності на вигин місць, де виконано направляючі циліндричні заглиблення; - шляхом встановлення спіральних сталевих елементів осесиметрично направляючим циліндричним заглибленням забезпечується підвищення міцності на вигин місць, де виконано направляючі циліндричні заглиблення; - шляхом постачання верхньої опорної частини колони додатковою поздовжньою арматурою з високоміцної сталі та розміщення її усередині базового арматурного каркаса в замкнутих областях, забезпечується підвищення несучої здатності й деформативності залізобетонних будівельних елементів, що сприймають стискаючі статичні та динамічні навантаження (оскільки введені високоміцні арматури при деформаціях стиску зберігають несучу здатність - їх стійкість зберігається за рахунок бетону), при цьому відбувається перерозподіл зусиль із бетону на високоміцні елементи арматури, витки спіралей поки не руйнуються, отже, бетон працює в умовах об'ємного напруженого стану й продовжує сприймати навантаження. За рахунок цього зусилля зростають, а деформативність залізобетону збільшується до 1,1-1,5 при максимальній несучій здатності). Таким чином верхня опорна частина збірної залізобетонної будівельної колони, що заявляється, відповідає критерію корисної моделі "новизна". Суть корисної моделі пояснюється за допомогою креслень, де на Фіг. 1 показано загальний вигляд верхньої опорної частини збірної залізобетонної будівельної колони, що заявляється (у ракурсі ¾ на виді зверху), на Фіг. 2 показано схему верхньої опорної частини збірної залізобетонної будівельної колони, що заявляється, на виді спереду, на Фіг. 3 показано схему верхньої опорної частини збірної залізобетонної будівельної колони, що заявляється, на виді збоку, на Фіг. 4-5 показано схеми об'ємно-просторового каркаса верхньої опорної частині збірної/стикової колони, що заявляється, відповідно, на виді спереду і збоку, на Фіг. 6 показано схему об'ємно-просторового каркаса верхньої опорної частини збірної залізобетонної будівельної колони, що заявляється, відповідно, на виді спереду (з відображенням розміщення елементів продовжної і поперечної арматури та допоміжних з'єднувальних елементів в місцях дискретних розривів), на Фіг. 7 показано конструктивно-компонувальну схему верхньої опорної частини збірної залізобетонної будівельної колони, що заявляється (на виді спереду з показом розміщення базових та додаткових поздовжніх елементів арматури), на Фіг. 8 показано конструктивно-компонувальну схему верхньої опорної частини збірної залізобетонної будівельної колони, що заявляється (на виді спереду з показом розміщення закладних деталей (петлі чи скоби монтажної та закладних пластинчастих елементів) на бічних поверхнях (гранях) тіла зазначеної частини колони, на Фіг. 9 показано схему розміщення базових та додаткових поздовжніх елементів арматури у верхній опорній частині збірної залізобетонної будівельної колони, що заявляється (на виді спереду), на Фіг. 10 показано схему розміщення базових та 4 UA 85437 U 5 10 15 20 25 30 35 40 45 50 55 60 додаткових поздовжніх і базових поперечних елементів арматури в площині перерізу W (з показом їх розміщення в тілі колони як між собою, так і відносно бічних (зовнішніх) поверхонь тіла колони), на Фіг. 11-14 показано схеми варіантів розміщення додаткових поздовжніх елементів арматури відносно базових поздовжніх і поперечних елементів арматури, на Фіг. 15 показано схему варіанта розміщення додаткових поздовжніх елементів арматури відносно базових поздовжніх і поперечних елементів арматури в перерізі А-А, на Фіг. 16 показано схему варіанта розміщення закладних деталей різного типу відносно базових поздовжніх і поперечних елементів та додаткових поздовжніх елементів арматури в перерізі Б-Б, на Фіг. 17 показано схему розміщення спіральних сталевих елементів відносно направляючих циліндричних заглиблень та поздовжніх базових і додаткових елементів арматури в перерізі В-В, на Фіг. 18 показано нижню зону верхньої опорної частини збірної залізобетонної будівельної колони, що заявляється, на виді спереду, на Фіг. 19 показано нижню зону верхньої опорної частини збірної залізобетонної будівельної колони, що заявляється, на виді збоку, на Фіг. 20 показано верхню зону верхньої опорної частини збірної залізобетонної будівельної колони, що заявляється, на виді спереду, на Фіг. 21 показано схему розташування поздовжніх базових і додаткових елементів арматури та допоміжних з'єднувальних елементів в місці дискретного розриву, на Фіг. 22 показано конструктивно-компонувальну схему розміщення спіральних сталевих елементів відносно направляючих циліндричних заглиблень та поздовжніх базових і додаткових елементів арматури, на Фіг. 23 показано зовнішній вигляд допоміжного з'єднувального елемента, на Фіг. 24 показано схему допоміжного з'єднувального елемента з показом габаритних розмірів, на Фіг. 2530 показано варіанти виконання верхньої опорної частини збірної залізобетонної будівельної колони, що заявляється, відповідно, в перетині по площині перерізу W, що перпендикулярна поздовжній осі тіла зазначеної частини колони, на Фіг. 31 показано схему встановлення верхньої опорної частини колони (що заявляється) на нижню фундаментну частину збірної залізобетонної будівельної колони (з утворенням першого нижнього та другого верхнього ярусів), на Фіг. 32 показано схему формування збірної залізобетонної будівельної колони з використанням нижньої фундаментної частини колони та однієї чи декількох верхніх опорних частин колони, що заявляється (з утворенням першого нижнього та другого та наступних верхніх ярусів), на Фіг. 33 показано схему створення об'ємно-просторового каркаса будинку /споруди з використанням нижньої фундаментної частини колони, однієї чи декількох верхніх опорних частин колони (що заявляється) та горизонтальних будівельних елементів - ригелів. Верхня опорна частина (1) збірної залізобетонної будівельної колони, що заявляється (див. схему на Фіг. 1 та схеми на Фіг. 2-3), містить (як варіант конструктивного виконання) замонолічений бетонною сумішшю об'ємно-просторовий каркас (2) типу арматурної сітки (див. схеми на Фіг. 3-4), виконаний зі зв'язаних між собою елементів арматури (відповідно, позиції 3 і 4), розміщених усередині тіла зазначеної частини колони, відповідно, у поздовжньому і у поперечному напрямках, відповідно, уздовж та поперек її бічних граней (5) (див. схему на Фіг. 6), та закладні деталі (петлі чи скоби монтажні (6) та закладні пластинчасті елементи (7)), розміщені на бічних поверхнях (гранях) тіла зазначеної частини (1) колони (див. схеми на Фіг. 13, 31-32), допоміжні з'єднувальні елементи (8) (див. схеми на Фіг. 6, 21, 23-24), додаткові поздовжні (9) та поперечні (10) елементи арматури об'ємно-просторового каркаса (2) та спіральні сталеві елементи (11) (див. схеми на Фіг. 6-8, 18,20,22). Конструктивно і технологічно у верхньому торці (12) виконано направляючі циліндричні заглиблення (13), що за своєю поздовжньою віссю (14) співпадають з поздовжньою віссю (15) базових поздовжніх елементів (3) арматури і паралельні поздовжній осі (16) тіла зазначеної частини (1) колони - див. схеми на Фіг. 1-2, 4-6, 18-20, 22, 31-32). Конструктивно і технологічно верхню опорну частину (1) колони (що заявляється) виконано переважно з дискретними розривами (17), при цьому зазначений дискретний розрив (17) виконано величиною h не менше, ніж ширина h найменшої грані (5) зазначеної частини (1) колони - див. схеми на Фіг. 1-6, 21, 31-32. Конструктивно і технологічно верхню опорну частину (1) збірної залізобетонної будівельної колони, що заявляється, виконано таким чином: - тіло верхньої опорної частини (1) збірної залізобетонної будівельної колони виконано з розміщенням бічних граней (5) під прямим кутом з утворенням у поперечному перерізі квадратної (див. схеми на Фіг. 10, 25) чи прямокутної форми в плані - див., відповідно, схеми на Фіг. 11-17, 26; - базові поздовжні (3) та поперечні (4) елементи арматури в об'ємно-просторовому каркасі (2) верхньої опорної частини (1) збірної залізобетонної будівельної колони розміщено між собою в площині граней (5) тіла колони під прямим кутом з утворенням квадратних або прямокутних осередків - див. схеми на Фіг. 6-9, 18-22; 5 UA 85437 U 5 10 15 20 25 30 35 40 45 50 55 60 - зазначені базові поздовжні (3) і поперечні (4) горизонтальні елементи арматури об'ємнопросторового каркаса (2) верхньої опорної частини (1) збірної залізобетонної будівельної колони розміщено паралельно граням (5) тіла зазначеної частини (1) колони та на однаковій відстані δ від їхніх зовнішніх поверхонь (позиція "ЗП") - див. схеми на Фіг. 10-17; - зазначені базові поздовжні (3) елементи арматури об'ємно-просторового каркаса (2) верхньої опорної частини (1) збірної залізобетонної будівельної колони розміщено паралельно між собою та поздовжньої осі (16) тіла зазначеної частини (1) колони із кроком λ0 між собою не більше половини ширини h найменшої з граней (5) тіла зазначеної частини (1) колони - див. схеми на Фіг. 6-9, 18-22; - поперечні базові горизонтальні елементи (4) арматури об'ємно-просторового каркаса (2) верхньої опорної частини (1) збірної залізобетонної будівельної колони розміщено переважно перпендикулярно базовим поздовжнім елементам (3) арматури та із кроком λ між собою не більше половини ширини h найменшої з граней (5) тіла зазначеної частини (1) колони - див. схеми на Фіг. 6-9, 18-22; - поперечні базові горизонтальні елементи (4) арматури об'ємно-просторового каркаса (2) верхньої опорної частини (1) збірної залізобетонної будівельної колони виконано за довжиною h1 меншою, ніж ширина h грані (5) зазначеної верхньої опорної частини (1) збірної залізобетонної будівельної колони - див. схеми на Фіг. 6-9, 18-22; - додаткові поздовжні елементи (9) арматури розміщено всередині базової арматурної сітки (2) - див. схеми на Фіг. 6-22; - спіральні сталеві елементи (11) розміщено осесиметрично направляючим циліндричним заглибленням (13) - див., відповідно, схеми на Фіг. 6-8, 18-22; - базові поздовжні елементи (3) арматури виконано за довжиною l більшою, ніж довжина Lв тіла зазначеної частини (1) колони, та виступаючими вільними кінцями (позиція 18) за нижній торець (19) зазначеної частини (1) колони на величину f не менше, ніж ширина h грані (5) колони - див. схеми на Фіг. 1-8, 18-22, 31; - додаткові поздовжні елементи (9) арматури виконано за довжиною l1 меншою, ніж довжина Lв тіла зазначеної частини (1) колони (на величину 2k, де k - товщина базового поздовжнього елемента (3) арматури) - див. схеми на Фіг. 6-8, 18-20; - направляючі циліндричні заглиблення (13) виконано кількістю, що дорівнює кількості базових поздовжніх елементів (3) арматури - див. схеми на Фіг. 1, 17; - направляючі циліндричні заглиблення (13) виконано глибиною g не менше, ніж ширина h грані (5) тіла зазначеної частини (1) колони (а саме, глибиною g, що дорівнює величині (довжині) f виступаючих за нижній торець (19) зазначеної частини (1) колони вільних кінців (позиція 18) базових поздовжніх елементів (3) арматури) - див. схеми на Фіг. 6-8, 20, 22; - направляючі циліндричні заглиблення (13) виконано за внутрішнім діаметром D більшим, ніж зовнішній діаметр d базових поздовжніх елементів (3) арматури, але меншим, ніж внутрішній діаметр D1 спіральних сталевих елементів (11) - див. схеми на Фіг. 6-8, 17-20, 22; - додаткові поперечні елементи (10) арматури об'ємно-просторового каркаса (2) верхньої опорної частини (1) колони з'єднано, відповідно, між собою, з базовими поперечними елементами (4) арматури, додатковими поздовжніми елементами арматури (9) та зі спіральними сталевими елементами (11), наприклад, за допомогою зварювання (як варіант технологічного процесу) - див. схеми на Фіг. 6-8, 18, 20, 22; - нижні (20) і верхні (21) кінці додаткових поздовжніх елементів (9) арматури розташовано на відстані k, відповідно, від нижнього (19) та верхнього (12) торців тіла зазначеної частини (1) колони, не менше товщини (а саме, зовнішнього діаметру d) зазначеної арматури (9) - див., відповідно, схеми на Фіг. 6-8, 19, 22; - поперечні елементи арматури (відповідно, позиції 4 і 10) об'ємно-просторового каркаса (2) зазначеної верхньої опорної частини (1) колони розміщено так, що в нижній зоні (позиція "НЗ") їх кількість на одиницю довжини тіла зазначеної частини (1) колони є більшою, ніж у середній зоні (позиція "СЗ"), де розташовані дискретні розриви (17), та у верхній зоні (позиція "ВЗ"), де виконано направляючі циліндричні заглиблення (13) - див. схеми на Фіг. 6-7, 18-19. Конструктивно допоміжні з'єднувальні елементи (8) виконано зі сталевої арматури Zподібної форми в плані (див. схему на Фіг. 23) з кутами β в районі згину більше 150°, при цьому крайні відігнуті частини (22) кожного з допоміжних з'єднувальних елементів (8) розташовано в одній площині із середньою частиною (23) та паралельно між собою, причому зазначені крайні відігнуті частини (22) допоміжних з'єднувальних елементів (8) виконано за довжиною меншою, ніж середня частина (позиція (23) - див. схеми на Фіг. 2-6, 21, 23-24, 31-32. Конструктивно і технологічно допоміжні з'єднувальні елементи (8) розміщено в місцях дискретних розривів (17) - див. схеми на Фіг. 1-6, 21 та схеми на Фіг. 31-32. 6 UA 85437 U 5 10 15 20 25 30 35 40 45 50 55 60 Конструктивно і технологічно верхню опорну частину (1) колони виконано або з дискретними розривами (17) (див. схеми на Фіг. 1-6, 21, 31-33), або суцільною без розривів у випадку, коли зазначена частина (1) колони за довжиною Lв дорівнює висоті поверху будинку/споруди. Конструктивно і технологічно верхню опорну частину (1) колони виконано як із розміщенням закладних деталей різного типу (позиції 6 і 7) на бічних гранях (5) зазначеної частини (1) колони (див. схеми на Фіг. 1-3, 16, 18-20, 31-32), так і без закладних деталей (див. схему на Фіг. 33), при цьому у разі розміщення закладних деталей різного типу (позиції 6 і 7) на бічних гранях (5) зазначеної частини (1) колони, різни за типом закладні деталі (позиції або (6), або (7) відповідно) розміщено на різних гранях (5) частини (1) колони, де кожний з типів закладних деталей розміщено на гранях (5), що знаходяться в одній площині уздовж всього тіла зазначеної частини (1) колони (див. схеми на Фіг. 1-3, 18-20). Конструктивно і технологічно верхню опорну частину (1) колони виконано за геометричними формами або квадратного (див. схеми на Фіг. 10, 25), або прямокутного (див. схеми на Фіг. 1, 11-17, 26), або таврового/двотаврового перерізу (див., відповідно, схеми на Фіг. 27-28), або будь-якого іншого перерізу в плані (див. схеми на Фіг. 29-30) в площині W, що перпендикулярна поздовжній осі (16) зазначеної частини (1) тіла колони (див. схеми на Фіг. 2-3, 6, 18). Верхня опорна частина (1) збірної залізобетонної будівельної колони, що заявляється, використовується для створення збірної залізобетонної будівельної колони таким чином. Для використання за призначенням попередньо виготовляють (як варіант технологічного процесу) верхню опорну частину (1) збірної залізобетонної будівельної колони, що заявляється. Для цього на першому етапі здійснюють виготовлення конструктивних елементів верхньої опорної частини (1) збірної залізобетонної будівельної колони, що заявляється, а саме: - об'ємно-просторовий каркас (2) (див. схеми на Фіг. 2-9) типу арматурної сітки (який виконують з елементів арматури, що розміщують усередині тіла зазначеної частини (позиція 1) колони як у поздовжньому, так і у поперечному напрямках, відповідно, уздовж та поперек її бічних граней (5), і які зв'язують між собою жорстко, наприклад, за допомогою зварювання), при цьому поздовжні (3) та поперечні (4) елементи арматури в об'ємно-просторовому каркасі (2) верхньої опорної частини (1) колони розміщують між собою в площині майбутніх граней (5) тіла колони під прямим кутом з утворенням квадратних або прямокутних осередків (див. схеми на Фіг. 2-9, 18-22), при цьому зазначені поздовжні (3) і поперечні (4) горизонтальні елементи арматури об'ємно-просторового каркаса (2) верхньої опорної частини (1) колони розміщують паралельно граням (5) тіла зазначеної частини (позиція 1) колони та на однаковій відстані δ від їхніх зовнішніх поверхонь, зазначені поздовжні елементи (3) арматури об'ємно-просторового каркаса (2) верхньої опорної частини (1) колони розміщують паралельно між собою та поздовжньої осі (16) тіла зазначеної частини (позиція 1) колони із кроком λ 0 між собою не більше половини ширини h найменшої з граней (5) тіла (позиція 1) колони (як варіант конструктивного виконання при інших можливих варіантах), поперечні горизонтальні елементи (4) арматури об'ємно-просторового каркаса (2) верхньої опорної частини (1) колони розміщують переважно перпендикулядно поздовжнім елементам (3) арматури та із кроком к між собою не більше половини ширини h найменшої з граней (5) тіла колони (як варіант конструктивного виконання при інших можливих варіантах), поперечні горизонтальні елементи (4) арматури об'ємнопросторового каркаса (2) верхньої опорної частини (1) колони виконують за довжиною h1 меншою, ніж ширина h грані (5) зазначеної частини (1) колони, причому поперечні горизонтальні елементи (4) арматури об'ємно-просторового каркаса (2) верхньої опорної частини (1) колони розміщують за його довжиною так, що їх кількість у нижніх зонах (позиція "НЗ") на одиницю довжини (позиція Lв) тіла частини (позиція 1) колони є більшою, ніж у середній зоні (позиція "СЗ"), де розташовані дискретні розриви (17), та у верхній зоні (позиція "ВЗ"), де виконано направляючі циліндричні заглиблення (13) (див. схеми на Фіг. 2-22); - спіральні сталеві елементи (11) (які виготовляють за внутрішнім діаметром D1 більшим, ніж зовнішній діаметр d поздовжніх елементів (3) арматури) та довжиною g, що буде не більше, ніж довжина f виступаючих вільних кінців (18) базових поздовжніх елементів (3) арматури, які будуть мати всі верхні опорні частини (12) колони; - додаткові поздовжні (9) та поперечні (горизонтальні) елементи (10) арматури (при цьому додаткові поздовжні елементи (9) арматури виготовляють довжиною, що на величину 2k менше довжини Lв тіла верхньої опорної частини (1) колони, де k - товщина базового поздовжнього елемента (3) арматури) - див. схеми на Фіг. 6-8, 18-20, 22); - закладні деталі (а саме, петлі чи скоби монтажні (6) та закладні пластинчасті елементи (7) див. схеми на Фіг. 1-3, 8, 16, 18-20, 31-32). Базові поздовжні елементи (3) арматури виконують довжиною lб, lб= Lв-g+f, 7 UA 85437 U 5 10 15 20 25 30 35 40 45 50 55 60 де: Lв - довжина тіла верхньої опорної частини (1) колони; g - глибина направляючих циліндричних заглиблень (13); f - довжина виступаючих вільних кінців (18) базових поздовжніх елементів (3) арматури, які будуть мати всі верхні опорні частини (1) колони. Спіральні сталеві елементи (11) з'єднують з базовим об'ємно-просторовим каркасом (2) верхньої опорної частини (1) колони за допомогою додаткових поперечних елементів (10) арматури (наприклад, за допомогою зварювання), при цьому додаткові поперечні елементи (10) арматури об'ємно-просторового каркаса (2) з'єднують із спіральними сталевими елементами (11) переважно за периметром колони на відстані δ від зовнішньої стінки/поверхні (позиція "ЗП") грані (5) не менше, ніж 20 мм (щоб був зазор, який при замоноличуванні буде заповнений бетонною сумішшю). Далі у форму встановлюють об'ємно-просторовий каркас (2) (який розміщують із зазором не менше 20 мм до стінок форми, щоб був зазор, який при замонолічуванні буде заповнений бетонною сумішшю), встановлюють спіральні сталеві елементи (11) (які встановлюють так, щоб їх поздовжня вісь (14) співпадала з поздовжньою віссю (15) базових поздовжніх елементів (3) арматури, а вони самі були розташовані паралельно поздовжній осі (16) верхньої опорної частини (1) колони). Осесиметрично спіральним сталевим елементам (11) встановлюють циліндричні форми, які будуть створювати направляючі циліндричні заглиблення (13) (їх виготовляють за зовнішнім діаметром D меншим, ніж внутрішній діаметр D1 спіральних сталевих елементів (11), щоб між внутрішньою поверхнею спіральних сталевих елементів (11) і зовнішньою поверхнею циліндричних форм був зазор δ1 (див. схему на Фіг. 17), який при замонолічуванні буде заповнений бетонною сумішшю). Циліндричні форми виконують такою довжиною, щоб глибина g направляючих циліндричних заглиблень (13) була не менше, ніж довжина f виступаючих з нижнього торця (19) вільних кінців (18) базових поздовжніх елементів (3) арматури, які будуть мати всі верхні опорні частини (1) колони - див. схеми на Фіг. 1-8, 18-20, 31-32), при цьому зазначені циліндричні форми виконують за зовнішнім діаметром D більшим, ніж зовнішній діаметр d базових поздовжніх елементів (3) арматури. Циліндричні форми встановлюють за кількістю, що дорівнює кількості базових поздовжніх елементів (3) арматури. Далі об'ємно-просторовий каркас (2) верхньої опорної частини (1) колони розміщують у формі для заливання бетонної суміші так, щоб нижні вільні кінці (18) базових поздовжніх елементів (3) арматури виходили (після замонолічування) з нижнього торця (19) тіла зазначеної частини (позиція 1) колони на величину f (що дорівнює глибині g направляючих циліндричних заглиблень (13), які виконано в верхній зоні (позиція "ВЗ") зазначеної частини (позиція 1) колони - див. схеми на Фіг. 1-8, 18-20, 31-32). Після цього (як варіант технологічного процесу виготовлення верхньої опорної частини (1) колони) в середину об'ємно-просторового каркаса (2) верхньої опорної частини (1) колони встановлюють додаткові поздовжні елементи (9) арматури, при цьому їх розміщують так, щоб вони були розташовані симетрично поздовжньої осі (16) зазначеної верхньої опорної частини (1) колони та паралельно базових поздовжніх елементів (3) арматури, причому зазначені додаткові поздовжні елементи (9) арматури встановлюють так, щоб нижні (20) і верхні (21) кінці додаткових поздовжніх елементів (9) арматури верхньої опорної частини (1) колони знаходилися на відстані k, відповідно, від її нижнього (19) та верхнього (12) торців не менше товщини d зазначеної арматури (позиції 3 та 9) - див. схеми на Фіг. 6-8. Далі за розрахунками довжини Lв верхньої опорної частини (1) колони у розрахункових місцях (що будуть являти собою дискретні розриви (17) - як варіант конструктивного виконання верхньої опорної частини (1) колони) встановлюють допоміжні з'єднувальні елементи (8) (див. схему на Фіг. 23), які конструктивно і технологічно виконано зі сталевої арматури Z-подібної форми в плані з кутами β в районі згину більше 150° (див. схеми на Фіг. 23-24) так, що крайні відігнуті частини (22) кожного з допоміжних з'єднувальних елементів (8) розташовано в одній площині із середньою частиною (23) та паралельно між собою (див. схеми на Фіг. 6, 21, 23-24), а зазначені крайні відігнуті частини (22) допоміжних з'єднувальних елементів (8) виконано за довжиною меншою, ніж середня частина (23) (див. схеми на Фіг. 21, 23-24). Зазначені місця дискретних розривів (17) (шириною h по поздовжній осі (16) тіла зазначеної частини (1) колони) заповнюють вкладишами для створення порожнини після замонолічування форми бетонною сумішшю (при цьому у варіанті, коли за розрахунками верхню опорну частину (1) колони виконують без дискретних розривів (17), вкладиші для створення порожнини - не встановлюють). У варіанті конструктивного виконання верхньої опорної частини (1) колони, коли застосовуються закладні деталі (позиції 6 і 7), зазначені закладні деталі розміщують в формі 8 UA 85437 U 5 10 15 20 25 30 35 40 45 50 55 60 так, щоб вони опинилися на бічних поверхнях (позиція "ЗП") майбутнього тіла зазначеної частини (1) колони, при цьому різни за типом закладні деталі (позиції 6 і 7) розміщують так, щоб вони були на різних гранях (5) майбутнього тіла зазначеної частини (1) колони, переважно посередині грані (5) та симетрично її геометричного центру (як варіант технологічного процесу виготовлення верхньої опорної частини (1) колони). У разі розміщення закладних деталей (позиції 6 і 7) різного типу на бічних гранях (5) зазначеної частини (1) колони, різни за типом закладні деталі (позиції 6 і 7) розміщують на різних гранях (5) частини (1) колони, де кожний з типів закладних деталей розміщено на гранях (5), що знаходяться в одній площині уздовж всієї верхньої опорної частини (1) колони. У варіанті, коли верхню опорну частину (1) колони виконують без закладних деталей (позиції 6 і 7) (див. схему на Фіг. 33), вони у форму (призначену для виготовлення верхньої опорної частини (1) колони) - не встановлюються. Форму для виготовлення верхньої опорної частини (1) збірної (стикової) колони (1) виконують такою, щоб її довжина Lв в n разів (де n>5) перевищувала ширину h її найменшої грані (5) (при прямокутному перерізі), а бічні грані (5) знаходилися під прямим кутом з утворенням у поперечному перерізі квадратної (див. схему на Фіг. 25) чи прямокутної (див. схему на Фіг. 26) форми в плані із співвідношенням сторін не більше 1:1,5 (як варіант конструктивного виконання), або будь-якої іншої форми в плані (див. схеми на Фіг. 27-30) в площині W, що перпендикулярна поздовжній осі (16) верхньої опорної частини (1) колони (див. схеми на Фіг. 2-3, 18). Після цього за відповідною технологією [6], [7], [8] замонолічують у формі бетонною сумішшю виготовлений попередньо об'ємно-просторовий каркас (2) (типу арматурної сітки) і створюють таким чином тіло верхньої опорної частини (1) колони. При виготовленні тіла верхньої опорної частини (1) колони для бетонної суміші використовують високоміцні матеріали. Зазначені частини (1) збірної залізобетонної колони виготовляють тільки з армованого бетону - з важкого бетону, як найбільш міцного виду бетону. Основними вимогами до зазначених бетонних сумішей для колон є: легкість перемішування, транспортування, укладання. Бетонні суміші повинні мати певну швидкість твердіння. Використовуються наступні марки М300, М400, М500, М600 [8]. Завдяки використанню сучасних матеріалів збірна залізобетонна колона (як і її складова частина - верхня опорна частина (1) колони) може переносити величезні вертикальні навантаження, зберігаючи свої несучі здатності. Для арматури (, відповідно, позиції 3, 4, 9 і 10), використовуваної у виробництві залізобетонних колон [6], [7], [8] (для створення армованого просторового каркаса (позиція 2)), так само пред'являється певний список вимог, таких як високі міцнісні й пластичні механічні властивості, міцність і твердість зчеплення з бетоном, гарна зварюваність, низька розпірність у бетоні, утомна міцність і корозійна стійкість. В основі верхньої опорної частини (1) колони лежить конструкція (позиція 2) з арматур (позиції 3, 4, 9 і 10), що може бути як попередньо напруженою, так і ненапруженою [8]. Таким чином процесі замонолічування отримують тіло верхньої опорної частини (1) колони, в якому на одному з торців (12) виконано поздовжні направляючі циліндричні заглиблення (13), що за своєю поздовжньою віссю (14) співпадають з поздовжньою віссю (14) базових поздовжніх елементів (3) арматури і паралельні поздовжній осі (16) зазначеної частини (1) колони, а другий є суцільним, при цьому в гранях (5) тіла колони або вмонтовано закладні елементи (позиції 6 і 7) (див. схеми на Фіг. 1-3), або їх не встановлено (як два варіанти конструктивного виконання верхньої опорної частини (1) колони), а направляючі циліндричні заглиблення (13) підкріплено спіральними сталевими елементами (11), які розміщено в тілі верхньої опорної частини (1) колони осесиметрично зазначеним направляючим циліндричним заглибленням (13) та базовим поздовжнім елементам (3) арматури - див. схеми на Фіг. 2, 6-8, 18-20, 22. Для формування збірної залізобетонної будівельної колони підготовляють (відповідно з [6], [7], [8]) паралельно нижню фундаментну частину (24) колони (див. схеми на Фіг. 31-33), що за конструкцією практично аналогічна верхній опорній частині (1) колони, крім виступаючих з нижнього торця (19) вільних кінців (18) базових поздовжніх елементів (3) арматури об'ємнопросторового каркаса (2). Після виготовлення нижньої фундаментної частини (24) колони нижнього яруса, та однієї чи більше верхніх опорних частин (1) колони - верхнього яруса, їх перевозять до місця встановлення - на будівельний майданчик. Далі збірну залізобетонну будівельну колону з показаних вище конструктивних елементів (позиції 1 та 24) формують таким чином [9], [10]. На ґрунт (25) (чи іншу основу) встановлюють нижним торцем (26) нижню фундаментну частину (24) колони, при цьому її встановлюють так, щоб поздовжня вісь (27) нижньої фундаментної частини (24) колони була перпендикулярна площині горизонту, а направляючі 9 UA 85437 U 5 10 15 20 25 30 35 40 45 50 55 60 циліндричні заглиблення (13), що виконано у верхньому торці (28), знаходились зверху і були відкриті (див. схему на Фіг. 31). Далі зазначену нижню фундаментну частину (24) колони закріплюють на ґрунті (25) (чи на іншій основі) відповідним чином [10] (див. схему на Фіг. 31 та схему на Фіг. 33). Після цього піднімають, як варіант технологічного процесу (наприклад, за скобу (6) закладна деталь), верхню опорну частину (1) колони, розвертають її вертикально і вводять виступаючі з нижнього торця (19) вільні кінці (18) базових поздовжніх елементів (3) зазначеної верхньої опорної частини (1) колони в направляючі циліндричні заглиблення (13), що виконано у верхньому торці (28) нижньої фундаментної частини (24) колони (див. схему на Фіг. 31). При цьому внутрішні порожнини направляючих циліндричних заглиблень (13) попередньо заповняють спеціальною полімерною цементною сумішшю (позиція "ПЦС"), яку водночас додатково наносять на верхній торець (28) нижньої фундаментної частини (24) колони (див. схему на Фіг. 31). Після цього верхню опорну частину (1) колони опускають вертикально униз до щільного прилягання нижнього торця (19) зазначеної верхньої опорної частини (1) колони до верхнього торця (28) нижньої фундаментної частини (24) колони [10] (між якими буде знаходитись спеціальна полімерна цементна суміш - позиція "ПЦС" - див. схеми на Фіг. 31-32). Верхню опорну частину (1) колони вивіряють (згідно з [10]), щоб: - поздовжня вісь (27) нижньої фундаментної частини (24) колони співпала з поздовжньою віссю (16) верхньої опорної частини (1) колони; - грані (5) нижньої фундаментної частини (24) колони співпали за площиною з гранями (5) верхньої опорної частини (1) колони. У разі розміщення закладних деталей різного типу (позиції 6 і 7) на бічних гранях (5) зазначених частин (позиції 1 і 24) колони, різни за типом закладні деталі повинні бути розміщені на різних гранях (5) колони, де кожний з типів закладних деталей розміщено на гранях (5), що знаходяться в одній площині уздовж всієї колони (див. схеми на Фіг. 1-2-3). Після цього піднімають другу (наступну) верхню опорну частину (1) колони [10], розвертають її вертикально і вводять вільні кінці (18) базових поздовжніх елементів (3) зазначеної верхньої опорної частини (1) колони в направляючі циліндричні заглиблення (13), що виконано у верхньому торці (12) першої верхньої опорної частини (1) колони (див. схему на Фіг. 32). При цьому внутрішні порожнини направляючих циліндричних заглиблень (13) у першій верхній опорній частині (1) колони заповняють спеціальною полімерною цементною сумішшю (позиція "ПЦС"), яку водночас наносять на верхній торець (12) зазначеної першої верхньої опорної частини (1) колони (див. схему на Фіг. 32). Знову встановлену верхню опорну частину (1) колони вивіряють, щоб: - поздовжня вісь (16) першої верхньої опорної частини (1) колони співпала з поздовжньою віссю (16) знову встановленої верхньої опорної частини (1) колони; - грані (5) першої верхньої опорної частини (1) колони співпали за площиною з гранями (5) знову встановленої верхньої опорної частини (1) колони. У разі розміщення закладних деталей різного типу (позиції 6 і 7) на бічних гранях (5) зазначених частин (позиція 1) колони, різни за типом закладні деталі повинні бути розміщені на різних гранях (5) колони, де кожний з типів закладних деталей розміщено на гранях (5), що знаходяться в одній площині уздовж всієї колони. Таким чином здійснюється встановлення наступних верхніх опорних частин (1) колони для створення збірної залізобетонної будівельної колони (позиція "К") [9], [10] (див. схеми на Фіг. 3233). При розміщенні у дискретних розривах (17) горизонтальних будівельних конструкцій, наприклад, ригелів (29) [11], [12] створюється об'ємно-просторовий каркас будинку/споруди (див. схему на Фіг. 33). Техніко-економічна ефективність корисної моделі, що заявляється, полягає в підвищенні несучої здатності й деформативності залізобетонних будівельних елементів, що сприймають стискаючі статичні й динамічні навантаження, за рахунок: - застосування вписаних у поперечний переріз колони арматурних спіралей, а саме, спіральних сталевих елементів, об'єднаних додатковими поперечними елементами арматури, забезпечує більшу (у порівнянні із прототипом) площу поперечного перерізу, що працює в умовах об'ємного напруженого стану; - введення додаткових поздовжніх високоміцних арматур забезпечує перерозподіл зусиль із бетону на арматури й підвищення деформативності бетону в просторовому каркасі. Підвищення ефективності застосування верхньої опорної частини збірної залізобетонної будівельної колони, у порівнянні з аналогом, досягається шляхом введення до конструктивнокомпонувальної схеми зазначеної частини колони допоміжних з'єднувальних елементів, 10 UA 85437 U 5 10 15 20 25 30 додаткових поздовжніх та поперечних елементів арматури об'ємно-просторового каркаса і спіральних сталевих елементів, та виконання у верхньому торці направляючих циліндричних заглиблень, що за своєю поздовжньою віссю співпадають з поздовжньою віссю базових поздовжніх елементів арматури і паралельні поздовжній осі тіла зазначеної частини колони, забезпечується підвищення несучої спроможності зазначеної частини колони, надійність стику верхньої опорної частини колони з нижньою фундаментною частиною, універсальність стику при одночасному спрощенні процесу монтажу верхньої опорної частини колони на нижню фундаментну частину колони. Джерела інформації: 1. Метелюк Н.С. и др. Сваи и свайные фундаменты - К.: Будівельник, 1977. - с. 10-82. 2. Авторське свідоцтво СРСР № 88347 "Будівельний залізобетонний елемент", від 13.12.1949 року, МПК 6 Е04С 3/34 - аналог. 3. Патент Російської Федерації № 2059052 "Залізобетонна колона", від 27.04.1996 року, бюл. № 12, МПК 6 Е04С 3/34 - аналог. 4. Авторське свідоцтво СРСР № 535402 "Будівельний залізобетонний елемент", від 01.12.1976 року, МПК 6 Е04С 3/34 - аналог. 5. Патент Російської Федерації № 2094575 "Залізобетонна опора", від 1991 року, МПК 6 Е04С 5/01, Е04В 1/16 - прототип. 6. Чичерин И.И. Общестроительные работы: Учебник для проф. образования. - М., 2002, 266 с. 7. Евдокимов Н.И., Мацкевич А.Ф., Сытник B.C. Технология монолитного бетона и железобетона / уч. Пос. - М.: Высш. шк., 1980. 8. Атаев С.С. и др. Технология строительного производства / уч. для вузов - М.: Стройиздат, 1984. 9. Метелюк Н.С. и др. Сваи и свайные фундаменты - К.: Будівельник, 1977, 152 с. 10. Васильев С.Г., Пантюхов О.Е. и др. Монтажные работы. метод, указания по курсовому и дипломному проектированию, Гомель, 1994. 11. Заявка на видачу патенту України на корисну модель № u 201214967 "Ригель" від 26.12.2012 року, автор/заявник: Коробкін B.C., МПК (2012) Е04С 3/00, Е04С 3/20. 12. Патент Российской Федерации № 2193638 "Железобетонный ригель", опубл. 27.11.2002, МПК 8 Е04С 3/00. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 50 55 60 1. Верхня опорна частина збірної залізобетонної будівельної колони, що містить замонолічений бетонною сумішшю об'ємно-просторовий каркас типу арматурної сітки, виконаний зі зв'язаних між собою елементів арматури, розміщених усередині тіла зазначеної частини колони як у поздовжньому, так і у поперечному напрямках, відповідно, уздовж та поперек її бічних граней, та закладні деталі, розміщені на бічних поверхнях тіла зазначеної частини колони, при цьому тіло верхньої опорної частини збірної залізобетонної будівельної колони виконано з розміщенням бічних граней під прямим кутом з утворенням у поперечному перерізі квадратної чи прямокутної форми в плані, поздовжні та поперечні елементи арматури в об'ємнопросторовому каркасі верхньої опорної частини збірної залізобетонної будівельної колони розміщено між собою в площині граней тіла колони під прямим кутом з утворенням квадратних або прямокутних осередків, зазначені поздовжні і поперечні горизонтальні елементи арматури об'ємно-просторового каркаса верхньої опорної частини збірної залізобетонної будівельної колони розміщено паралельно граням тіла зазначеної частини колони та на однаковій відстані від їхніх зовнішніх поверхонь, зазначені поздовжні елементи арматури об'ємно-просторового каркаса верхньої опорної частини збірної залізобетонної будівельної колони розміщено паралельно між собою та поздовжній осі тіла зазначеної частини колони із кроком між собою не більше половини ширини найменшої з граней тіла зазначеної частини колони, поперечні горизонтальні елементи арматури об'ємно-просторового каркаса верхньої опорної частини збірної залізобетонної будівельної колони розміщено переважно перпендикулярно поздовжнім елементам арматури та із кроком між собою не більше половини ширини найменшої з граней тіла зазначеної частини колони, поперечні горизонтальні елементи арматури об'ємнопросторового каркаса верхньої опорної частини збірної залізобетонної будівельної колони виконано за довжиною, меншою, ніж ширина грані зазначеної верхньої опорної частини збірної залізобетонної будівельної колони, яка відрізняється тим, що вона додатково містить допоміжні з'єднувальні елементи, додаткові поздовжні та поперечні елементи арматури об'ємно-просторового каркаса та спіральні сталеві елементи, а у верхньому торці виконано 11 UA 85437 U 5 10 15 20 25 30 35 40 направляючі циліндричні заглиблення, що за своєю поздовжньою віссю співпадають з поздовжньою віссю базових поздовжніх елементів арматури і паралельні поздовжній осі тіла зазначеної частини колони, при цьому верхню опорну частину колони виконано переважно з дискретними розривами, дискретний розрив виконано величиною не менше, ніж ширина найменшої грані зазначеної частини колони, додаткові поздовжні елементи арматури розміщено всередині базової арматурної сітки, спіральні сталеві елементи розміщено осесиметрично направляючим циліндричним заглибленням, базові поздовжні елементи арматури виконано за довжиною, більшою, ніж довжина тіла зазначеної частини колони, та виступаючими за нижній торець зазначеної частини колони на величину не менше, ніж ширина грані колони, додаткові поздовжні елементи арматури виконано за довжиною, меншою, ніж довжина тіла зазначеної частини колони, направляючі циліндричні заглиблення виконано кількістю, що дорівнює кількості базових поздовжніх елементів арматури, направляючі циліндричні заглиблення виконано глибиною не менше, ніж ширина грані тіла зазначеної частини колони, направляючі циліндричні заглиблення виконано за внутрішнім діаметром, більшим, ніж зовнішній діаметр базових поздовжніх елементів арматури, але меншим, ніж внутрішній діаметр спіральних сталевих елементів, допоміжні з'єднувальні елементи розміщено в місцях дискретних розривів, допоміжні з'єднувальні елементи виконано зі сталевої арматури Z-подібної форми в плані з кутами в районі згину більше 150°, крайні відігнуті частини кожного з допоміжних з'єднувальних елементів розташовано в одній площині із середньою частиною та паралельно між собою, зазначені крайні відігнуті частини допоміжних з'єднувальних елементів виконано за довжиною, меншою, ніж середня частина, причому додаткові поперечні елементи арматури об'ємнопросторового каркаса верхньої опорної частини колони з'єднано, відповідно, між собою, з базовими поперечними елементами арматури, додатковими поздовжніми елементами арматури та зі спіральними сталевими елементами, нижні і верхні кінці додаткових поздовжніх елементів арматури розташовано на відстані, відповідно, від нижнього та верхнього торців тіла зазначеної частини колони не менше товщини зазначеної арматури, поперечні елементи арматури об'ємно-просторового каркаса зазначеної верхньої опорної частини колони розміщено так, що в нижній зоні їх кількість на одиницю довжини тіла зазначеної частини колони є більшою, ніж у середній зоні, де розташовані дискретні розриви, та у верхній зоні, де виконано направляючі циліндричні заглиблення. 2. Верхня опорна частина за п. 1, яка відрізняється тим, що її виконано як з дискретними розривами, так і суцільною без розривів у випадку, коли зазначена частина колони за довжиною дорівнює висоті поверху. 3. Верхня опорна частина за п. 1, яка відрізняється тим, що верхню опорну частину колони виконано як із розміщенням закладних деталей різного типу на бічних гранях зазначених частин колони, так і без закладних деталей, при цьому у разі розміщення закладних деталей різного типу на бічних гранях зазначеної частини колони, різни за типом закладні деталі розміщено на різних гранях колони, де кожний з типів закладних деталей розміщено на гранях, що знаходяться в одній площині уздовж всього тіла зазначеної частини колони. 4. Верхня опорна частина за п. 1, яка відрізняється тим, що за геометричними формами її виконано або квадратного, або прямокутного, або таврового/двотаврового перерізу, або будьякого іншого перерізу в плані в площині, що перпендикулярна поздовжній осі зазначеної частини тіла колони. 12 UA 85437 U 13 UA 85437 U 14 UA 85437 U 15 UA 85437 U 16 UA 85437 U 17 UA 85437 U 18 UA 85437 U 19 UA 85437 U 20 UA 85437 U 21 UA 85437 U 22 UA 85437 U 23 UA 85437 U 24 UA 85437 U 25 UA 85437 U 26 UA 85437 U 27 UA 85437 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 28
