Обладнання для друкувального пристрою
Формула / Реферат

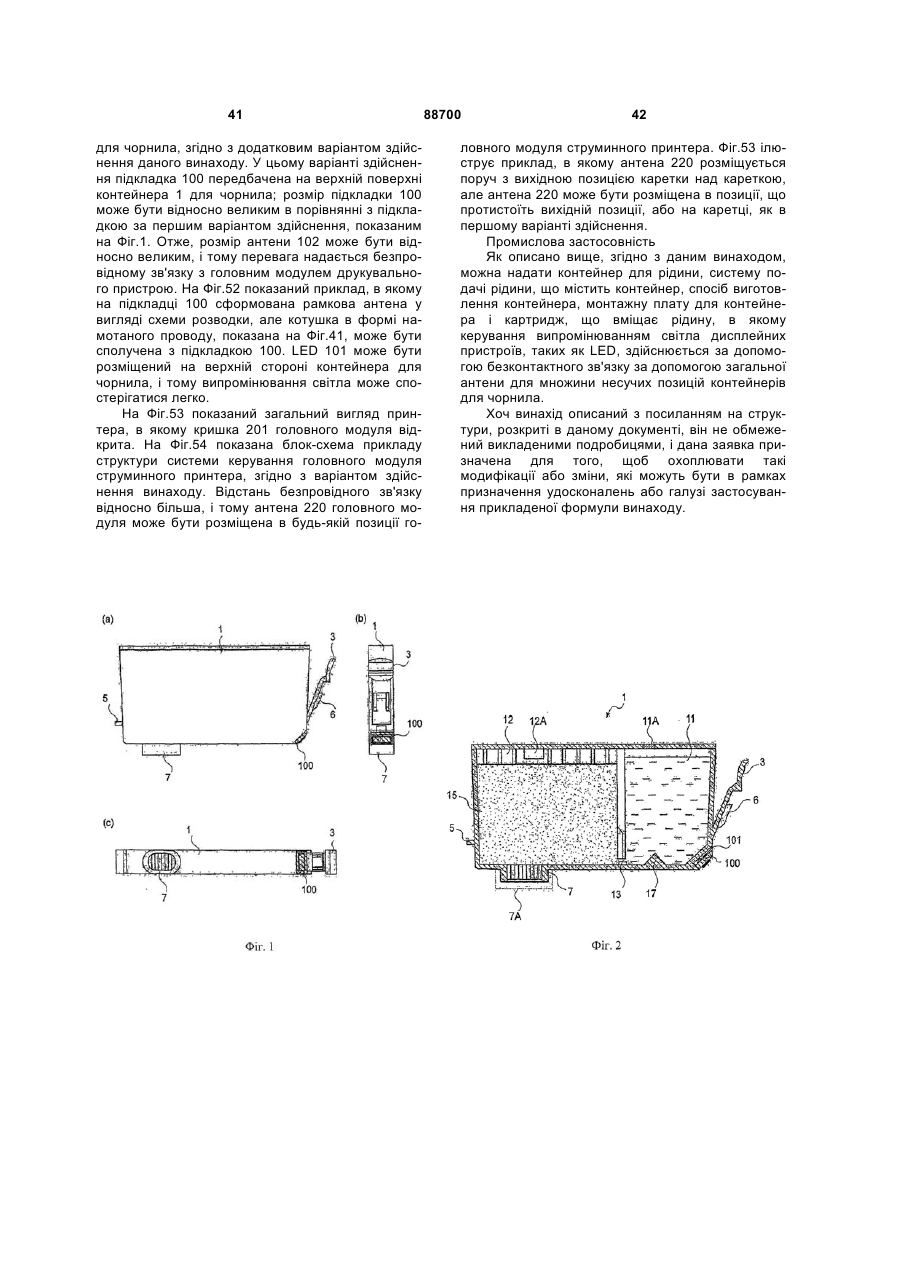

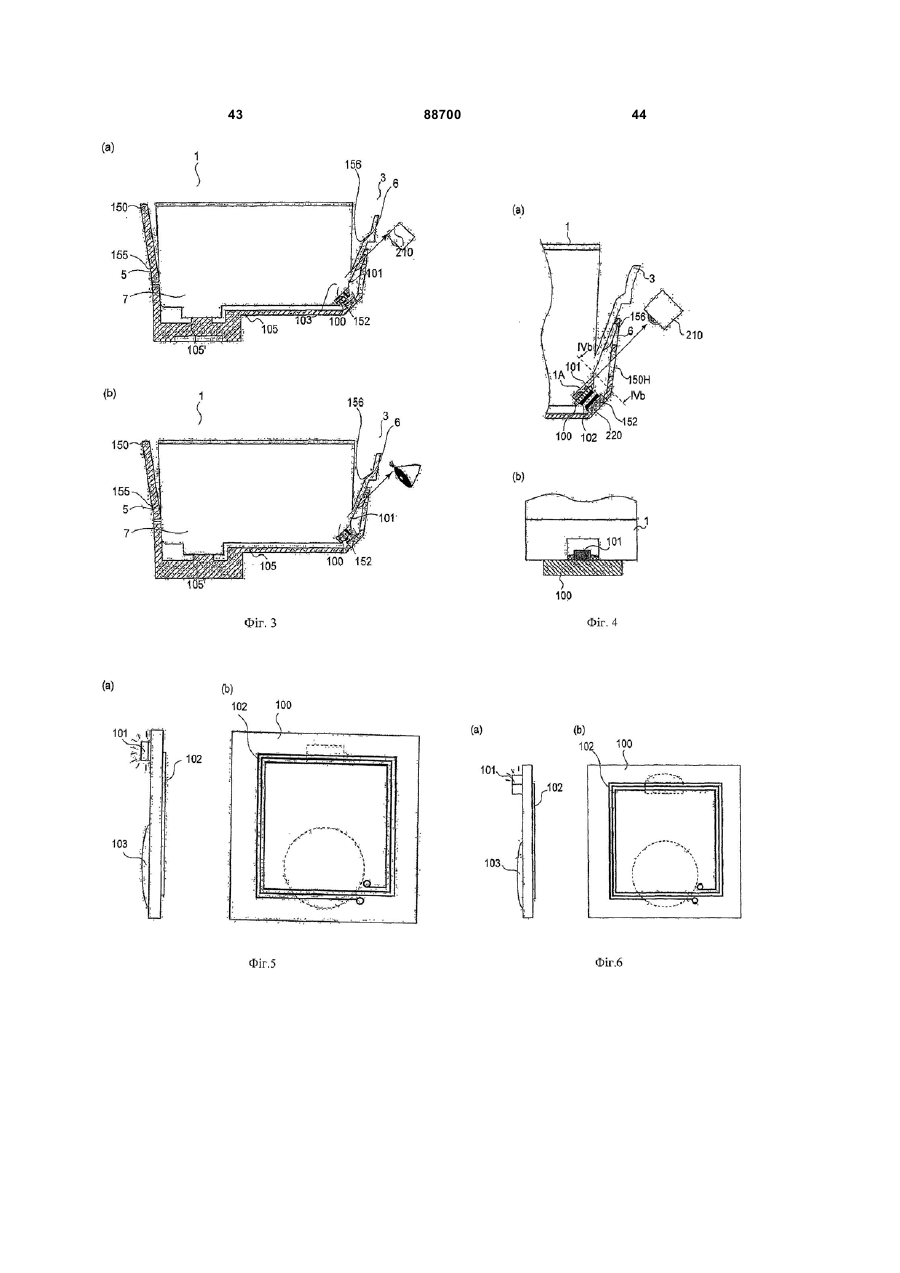

1. Контейнер для рідини, що знімно кріпиться до друкувального пристрою, до якого знімно кріпиться множина контейнерів для рідини, при цьому друкувальний пристрій включає в себе антену пристрою і засіб фоторецептора, причому контейнер для рідини містить
антену контейнера, взаємодіючу з антеною пристрою без фізичного контакту між ними,
вузол зберігання інформації, що забезпечує збереження щонайменше індивідуальної інформації контейнера для рідини,
вузол випромінювання світла, і

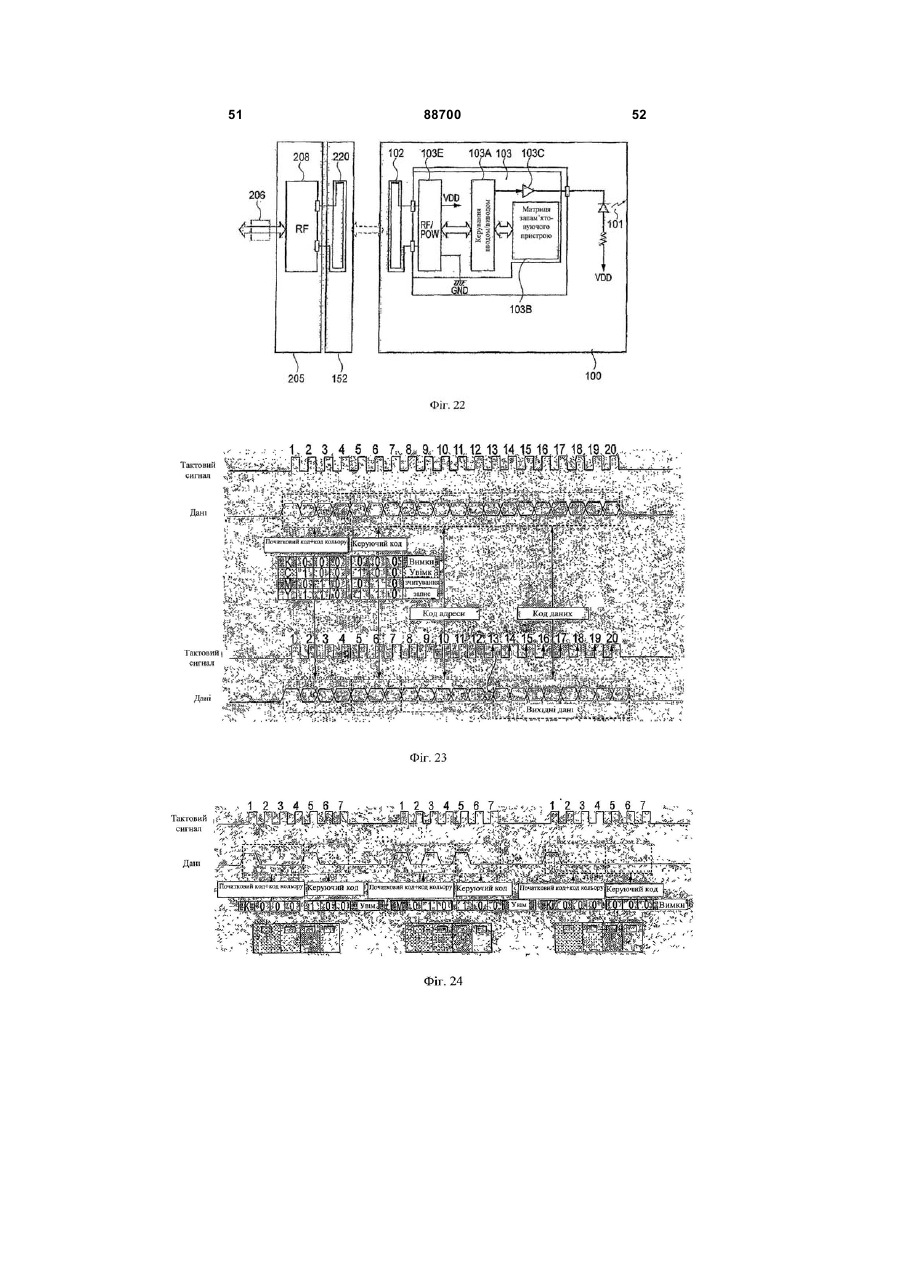

контролер для керування випромінюванням світла вузла випромінювання світла у відповідь на відповідність між сигналом, що вказує індивідуальну інформацію, яка надається через антену пристрою, і інформацією, збереженою у вузлі зберігання інформації.
2. Контейнер для рідини, що знімно кріпиться до друкувального пристрою, до якого знімно кріпиться множина контейнерів для рідини, при цьому друкувальний пристрій включає в себе антену пристрою і засіб фоторецептора, причому контейнер для рідини містить
антену контейнера, взаємодіючу з антеною пристрою без фізичного контакту між ними,
вузол зберігання інформації, що забезпечує збереження щонайменше індивідуальної інформації контейнера для рідини,
вузол випромінювання світла для випромінювання світла в напрямі засобу фоторецептора, і
контролер для керування випромінюванням світла вузла випромінювання світла, коли інформація, що показується за допомогою сигналу, який вказує індивідуальну інформацію, що надається через антену пристрою, і інформація, збережена у вузлі зберігання інформації, співпадають.
3. Контейнер для рідини за п. 1, який відрізняється тим, що містить чорнило.
4. Система подачі рідини, яка містить друкувальний пристрій, що включає в себе
каретку,
антену пристрою,
засіб фоторецептора,
контейнер для рідини, що знімно кріпиться до каретки, причому контейнер включає в себе
антену контейнера, взаємодіючу з антеною пристрою без фізичного контакту між ними,
вузол зберігання інформації, що забезпечує збереження щонайменше індивідуальної інформації контейнера для рідини,
вузол випромінювання світла для випромінювання світла в напрямі засобу фоторецептора, і
контролер для керування випромінюванням світла вузла випромінювання світла, коли інформація, що показується за допомогою сигналу, який вказує індивідуальну інформацію, що надається через антену пристрою, і інформація, збережена у вузлі зберігання інформації, співпадають.
5. Спосіб виготовлення контейнера для рідини, що знімно кріпиться до друкувального пристрою, до якого знімно кріпиться множина контейнерів для рідини в різних позиціях, при цьому друкувальний пристрій включає в себе антену пристрою і засіб фоторецептора, причому вказаний спосіб полягає в тому, що
підготовлюють контейнер для рідини, що має підкладку, яка містить антену контейнера, взаємодіючу з антеною пристрою без фізичного контакту між ними, вузол зберігання інформації, що допускає збереження щонайменше індивідуальної інформації контейнера для рідини, вузол для випромінювання світла в напрямі засобу фоторецептора, і контролер для керування випромінюванням світла вузла випромінювання світла, коли інформація, що показується за допомогою сигналу, який вказує індивідуальну інформацію, що надається через антену пристрою, і інформація, збережена у вузлі зберігання інформації, співпадають, і
впорскують чорнило в контейнер для рідини.

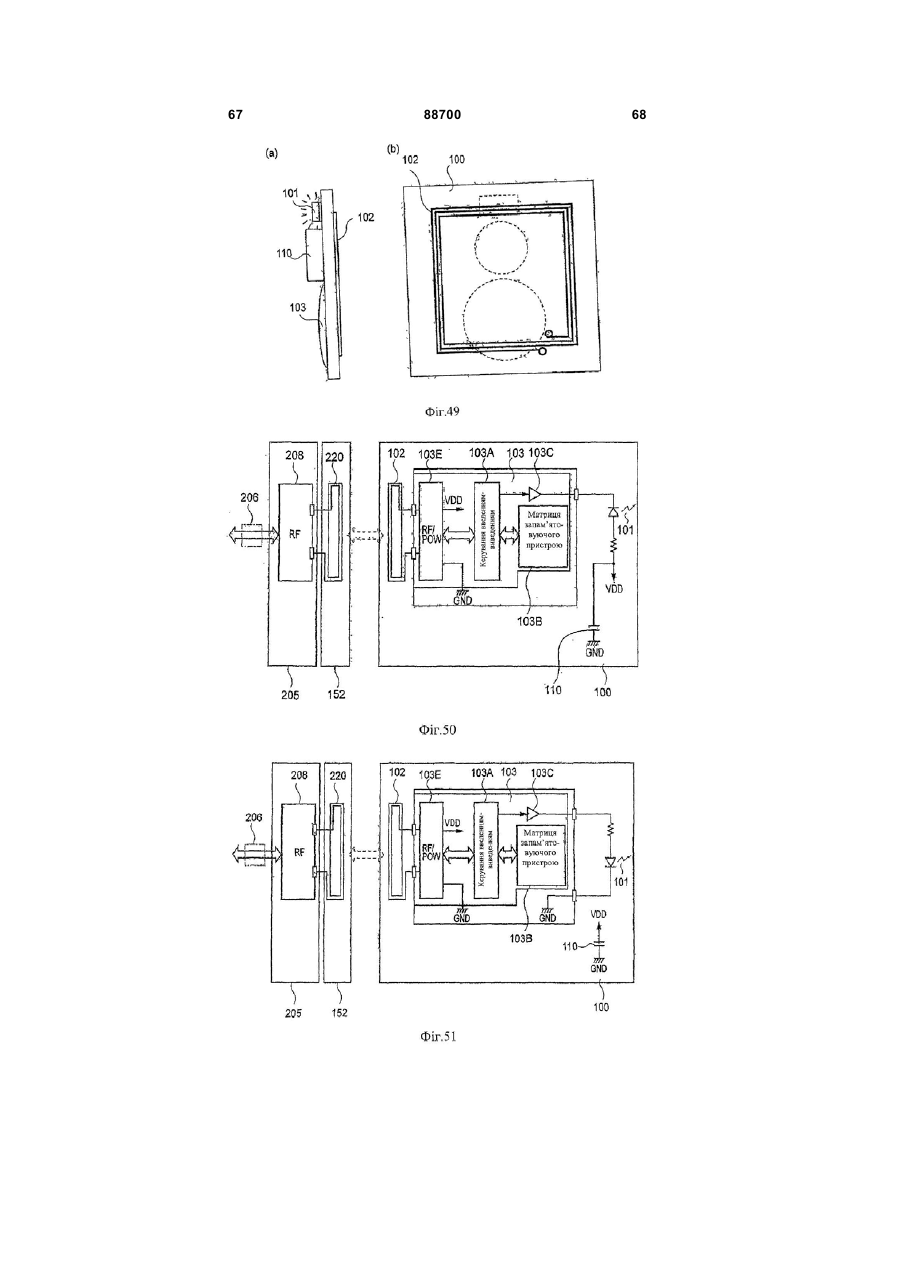

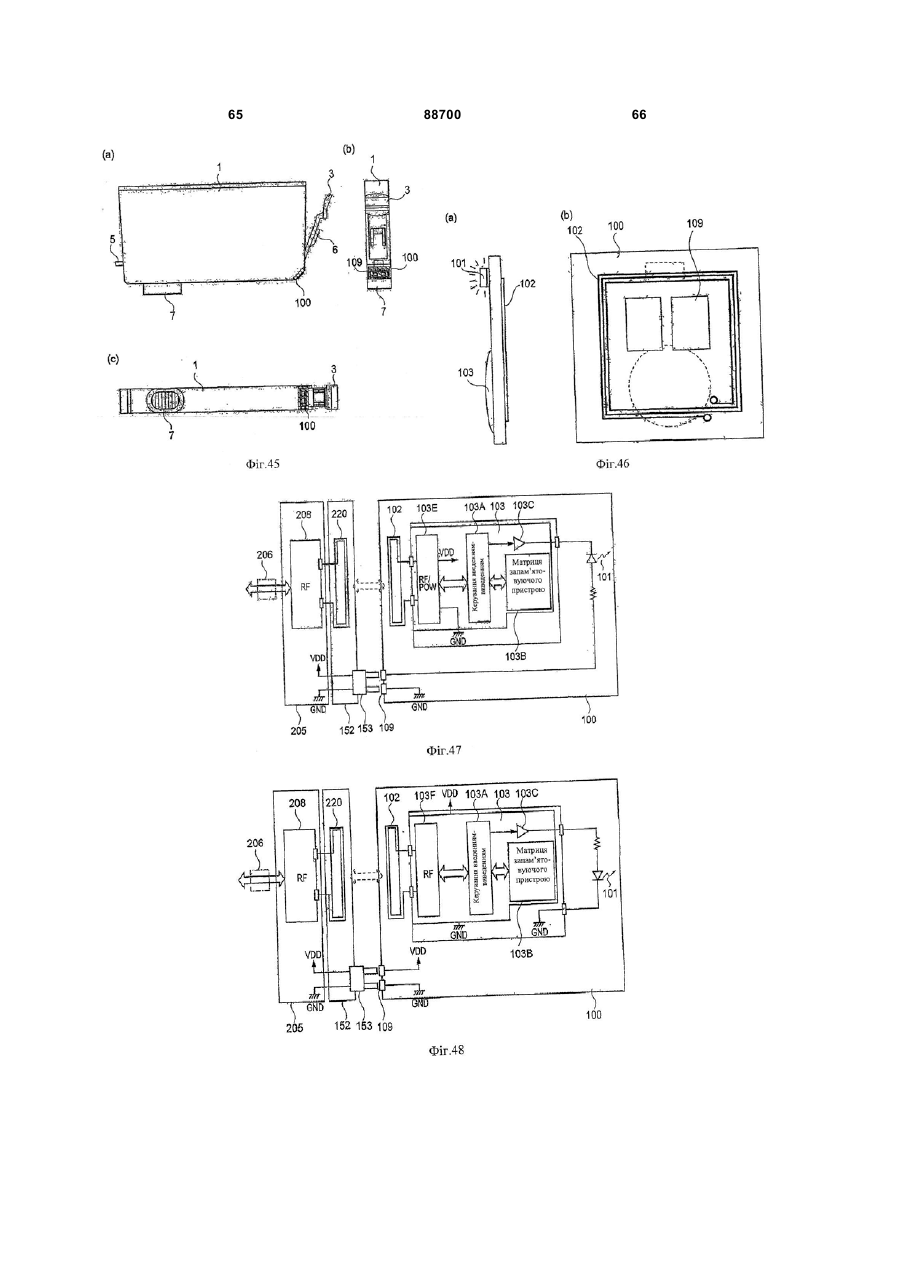

6. Монтажна плата для контейнера для рідини, причому контейнер для рідини знімно кріпиться до друкувального пристрою, до якого знімно кріпиться множина контейнерів для рідини в різних позиціях, при цьому друкувальний пристрій включає в себе антену пристрою і засіб фоторецептора, причому монтажна плата містить
антену контейнера, взаємодіючу з антеною пристрою без фізичного контакту між ними,
вузол зберігання інформації, що забезпечує збереження щонайменше індивідуальної інформації контейнера для рідини,
з'єднувальний вузол для з'єднання з вузлом випромінювання світла в напрямі засобу фоторецептора, і
контролер для керування випромінюванням світла згаданого вузла випромінювання світла, коли інформація, що показується за допомогою сигналу, який вказує індивідуальну інформацію, що надається через антену пристрою, і інформація, збережена у вузлі зберігання інформації, співпадають.
7. Монтажна плата за п. 6, яка відрізняється тим, що вузол випромінювання світла розміщений на монтажній платі.

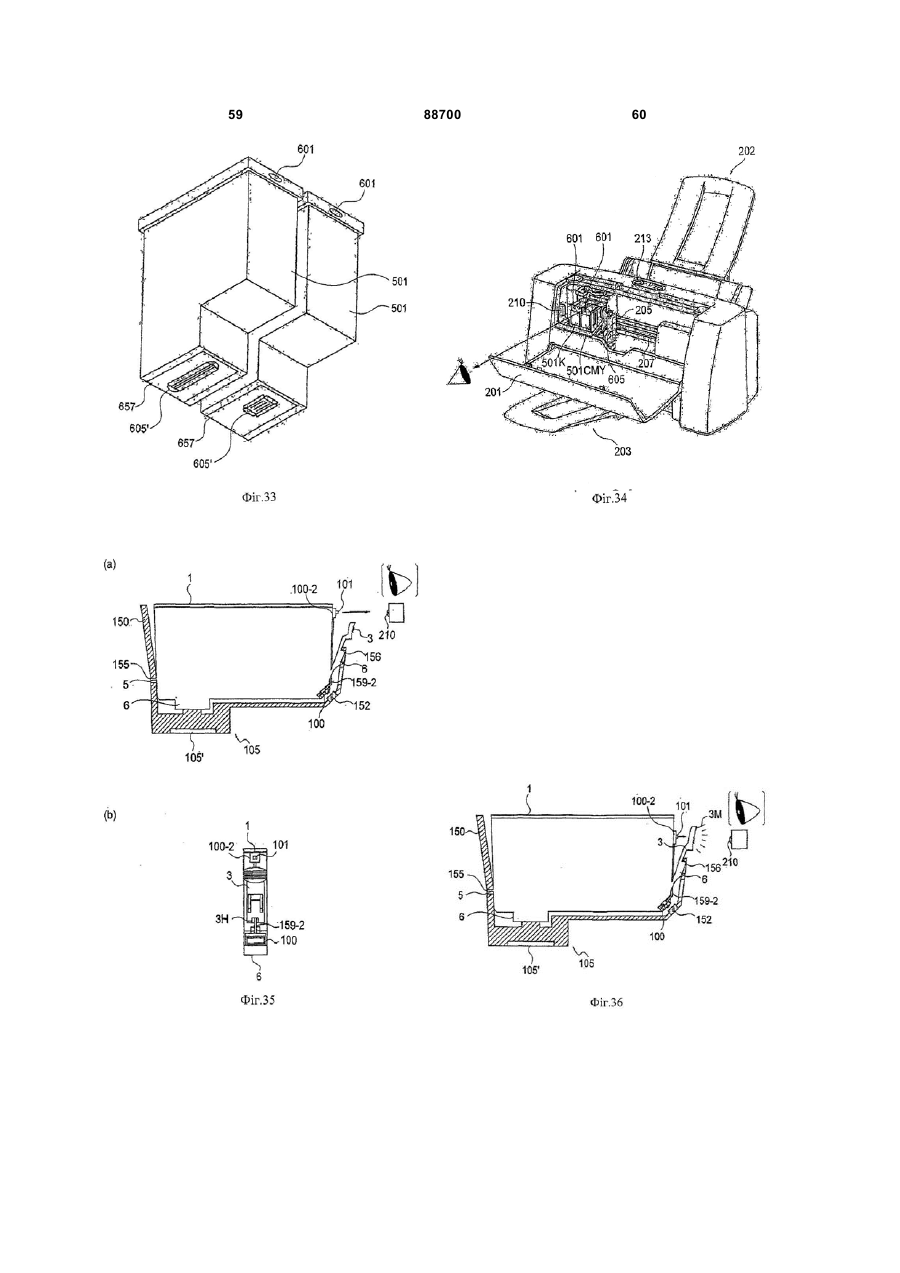

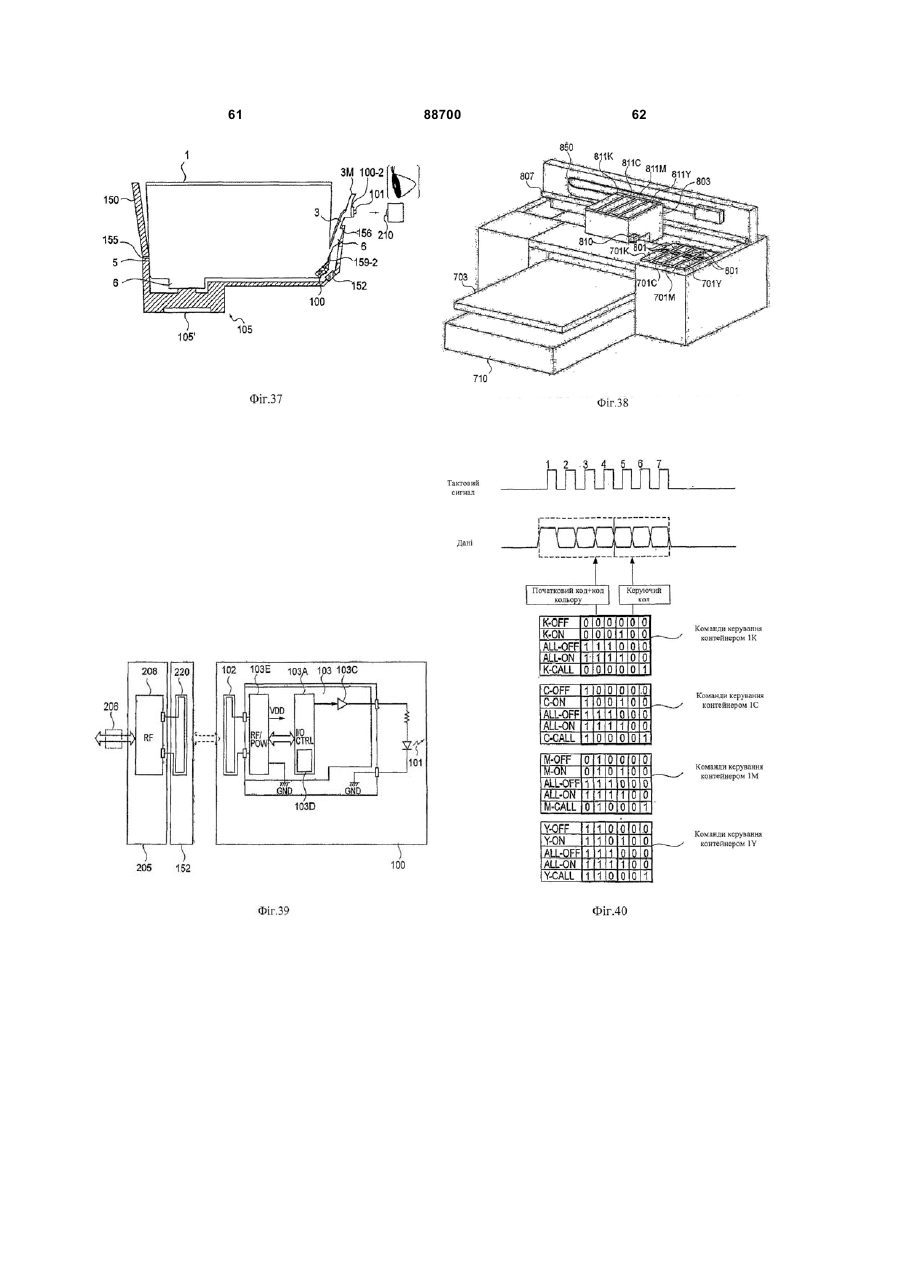

8. Друкувальний пристрій, що забезпечує установлення контейнера для рідини за п. 1, причому друкувальний пристрій містить вузол фоторецептора для прийому світла з вузла прийому світла контейнера для рідини.

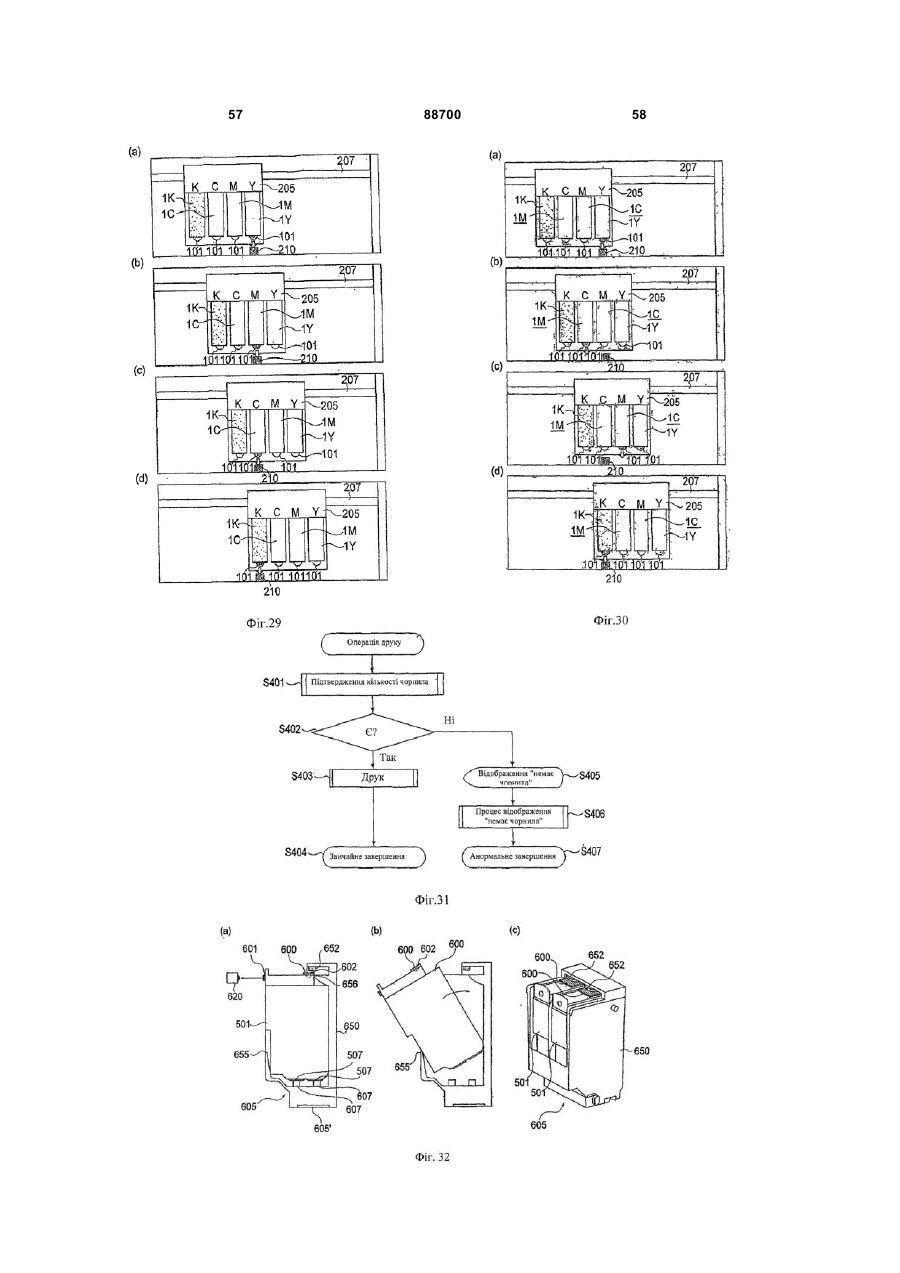

9. Пристрій за п. 8, який відрізняється тим, що додатково містить каретку для перенесення контейнера для рідини, причому каретка переміщається в позицію, в якій вузол фоторецептора і вузол випромінювання світла розміщені один навпроти одного.
10. Картридж з контейнером для рідини, що знімно кріпиться до друкувального пристрою, до якого знімно кріпиться множина картриджів з контейнерами для рідини, при цьому друкувальний пристрій містить антену пристрою і засіб фоторецептора, причому картридж з контейнером для рідини містить
друкувальну головку для здійснення друку за допомогою викидання рідини, антену картриджа, взаємодіючу з антеною пристрою без фізичного контакту між ними,
вузол зберігання інформації, що допускає збереження щонайменше індивідуальної інформації картриджа з контейнером для рідини,
вузол для випромінювання світла в напрямі засобу фоторецептора, і контролер для керування випромінюванням світла вузла випромінювання світла, коли інформація, що показується за допомогою сигналу, який вказує індивідуальну інформацію, що надається через антену картриджа з контейнером, і інформація, збережена у вузлі зберігання інформації, співпадають.
11. Контейнер для рідини, що знімно кріпиться до друкувального пристрою, до якого знімно кріпиться множина контейнерів для рідини, при цьому друкувальний пристрій включає в себе антену пристрою і засіб фоторецептора, причому контейнер для рідини містить
чорнило, що міститься в контейнері,
антену контейнера, взаємодіючу з антеною пристрою без фізичного контакту між ними,
вузол для збереження інформації, пов'язаної з чорнилом, що міститься в контейнері,
вузол для випромінювання світла в напрямі засобу фоторецептора, і
контролер для керування випромінюванням світла згаданого вузла випромінювання світла, коли інформація, що показується за допомогою сигналу, пов'язана з чорнилом, що подається через антену контейнера, і інформація, збережена у вузлі зберігання інформації, співпадають.

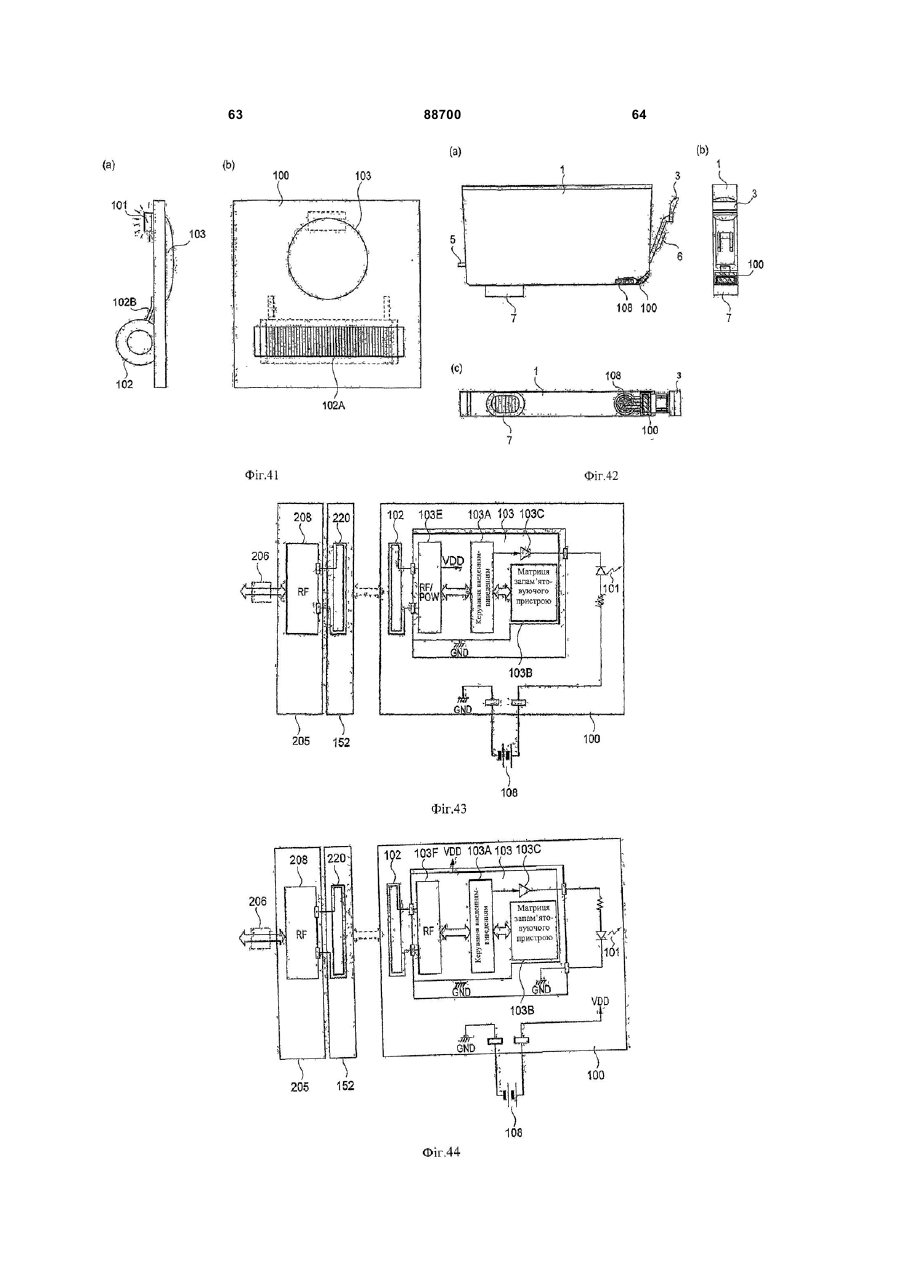

12. Контейнер для рідини за п. 1, який відрізняється тим, що додатково містить конденсатор для подачі електроенергії у вузол випромінювання світла.
13. Контейнер для рідини за п. 12, який відрізняється тим, що конденсатор є електричним двошаровим конденсатором.
14. Контейнер для рідини за п. 1, який відрізняється тим, що додатково містить акумулятор для подачі електроенергії у вузол випромінювання світла.
15. Контейнер для рідини за п. 1, який відрізняється тим, що додатково містить контакт для прийому електроенергії, яка подається у вузол випромінювання світла з друкувального пристрою.

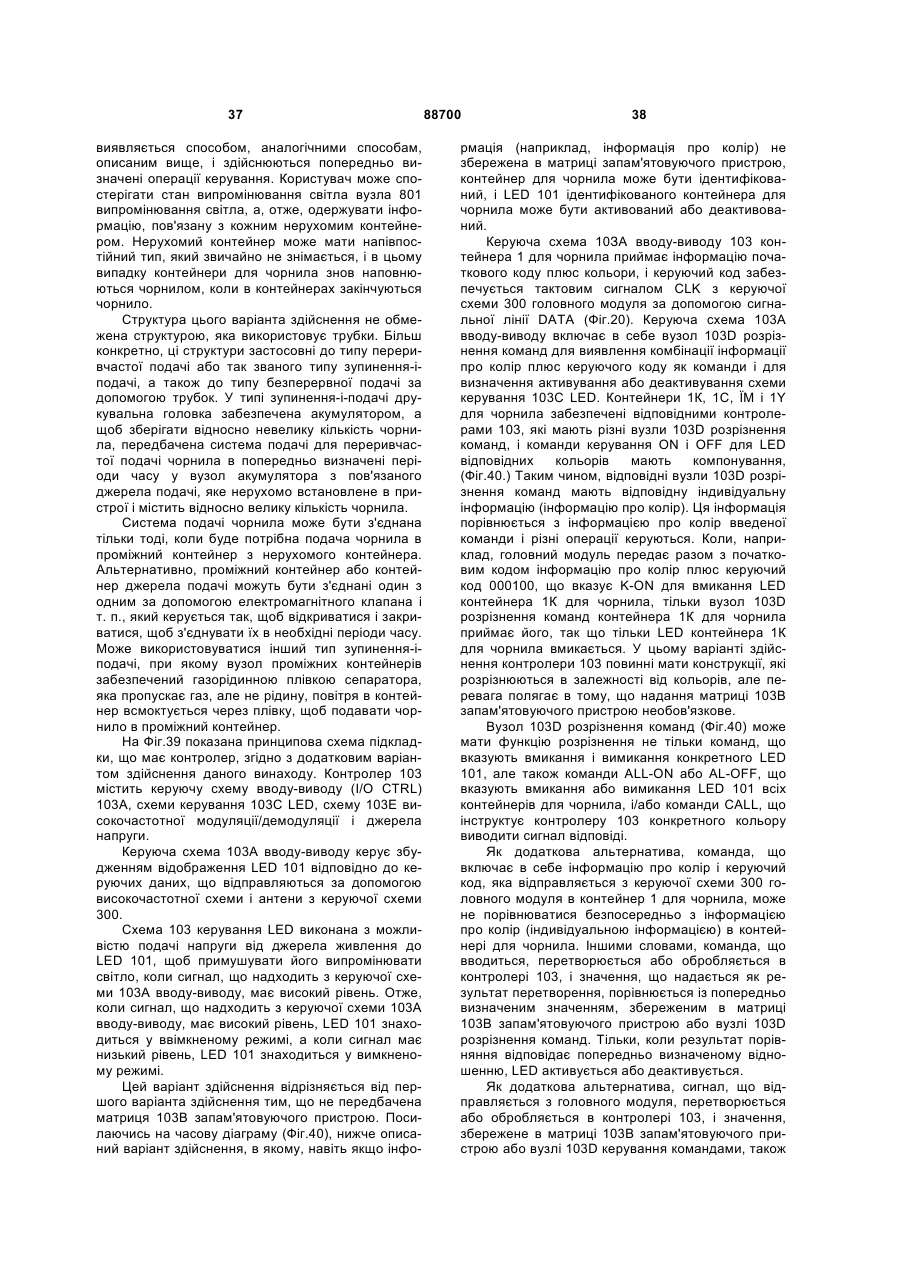

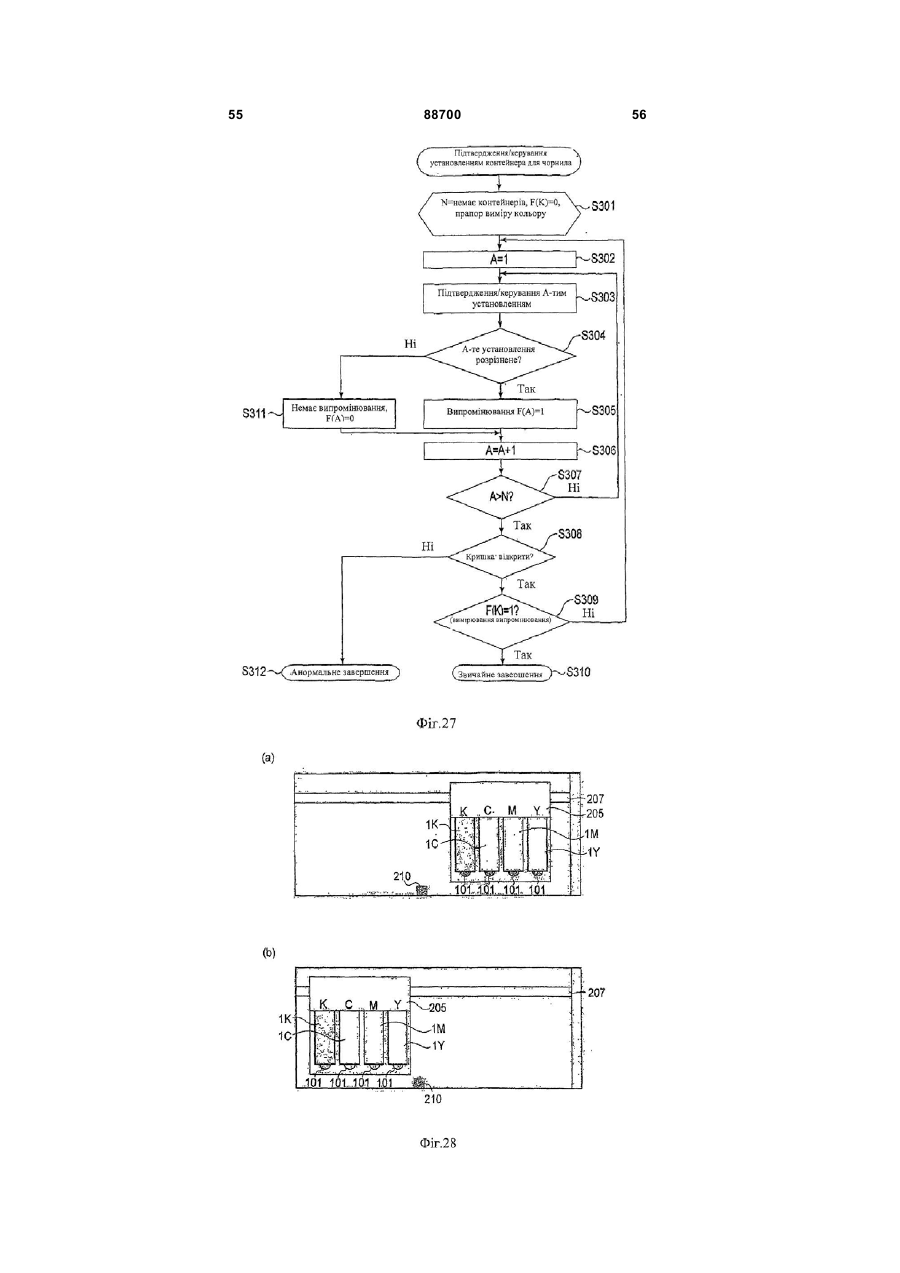

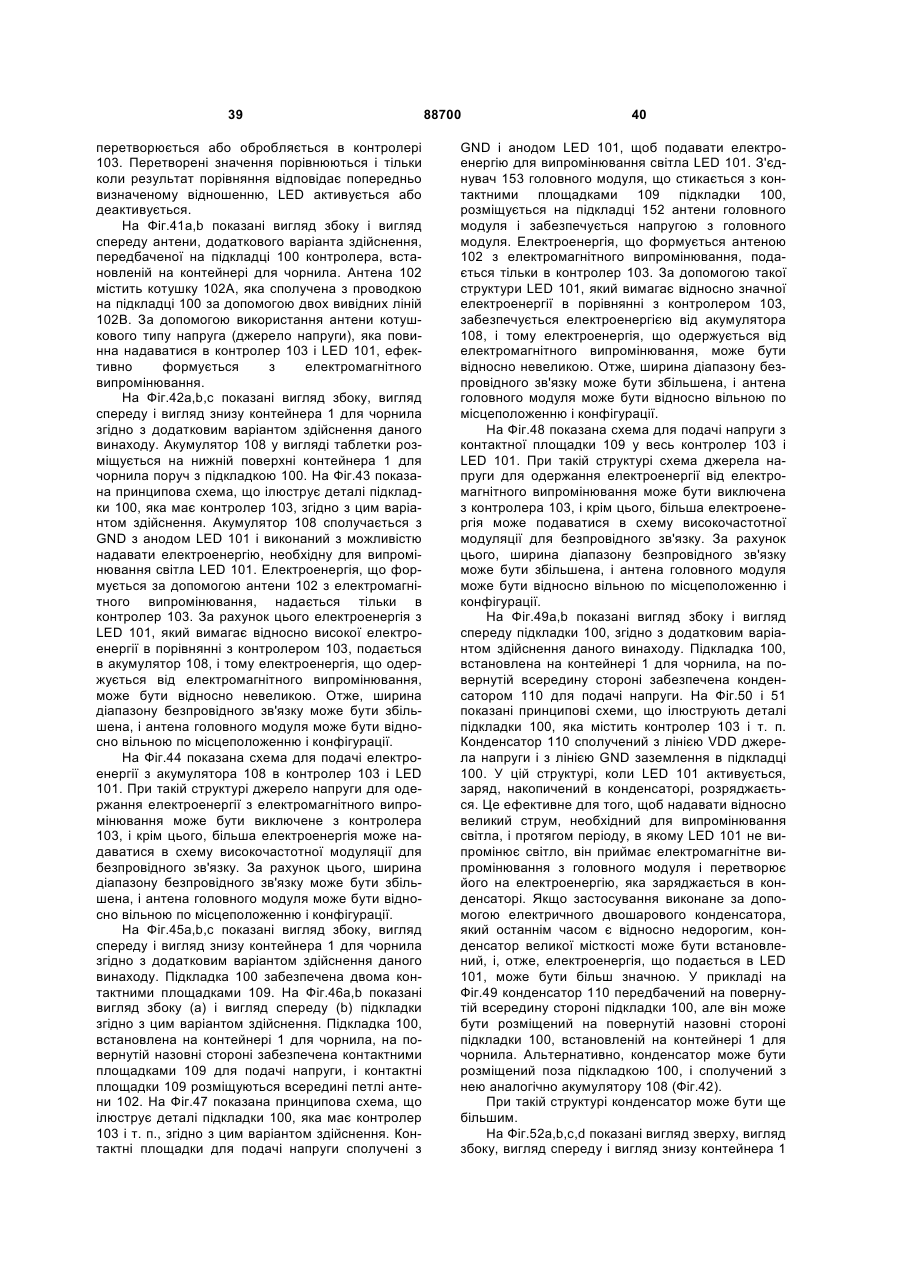

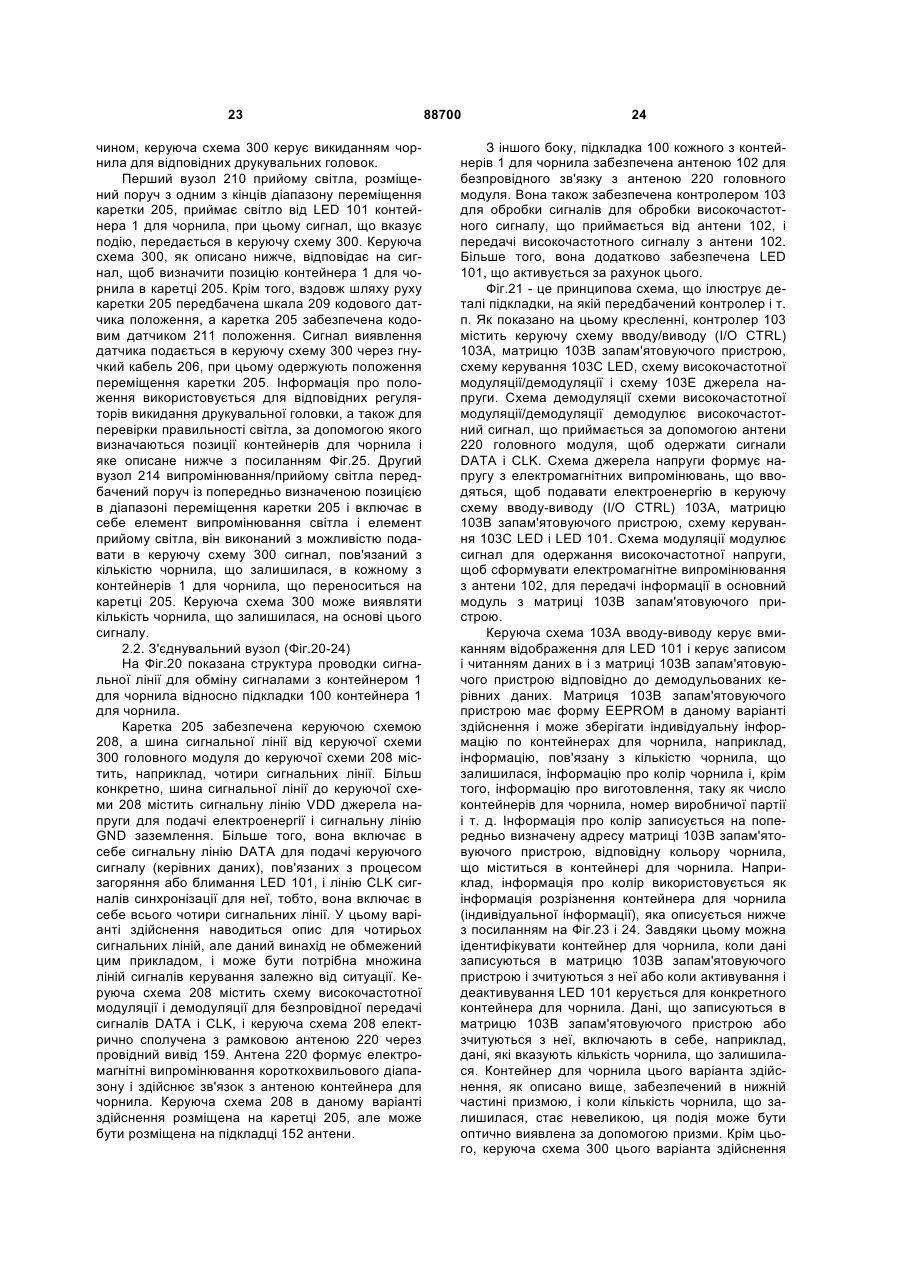

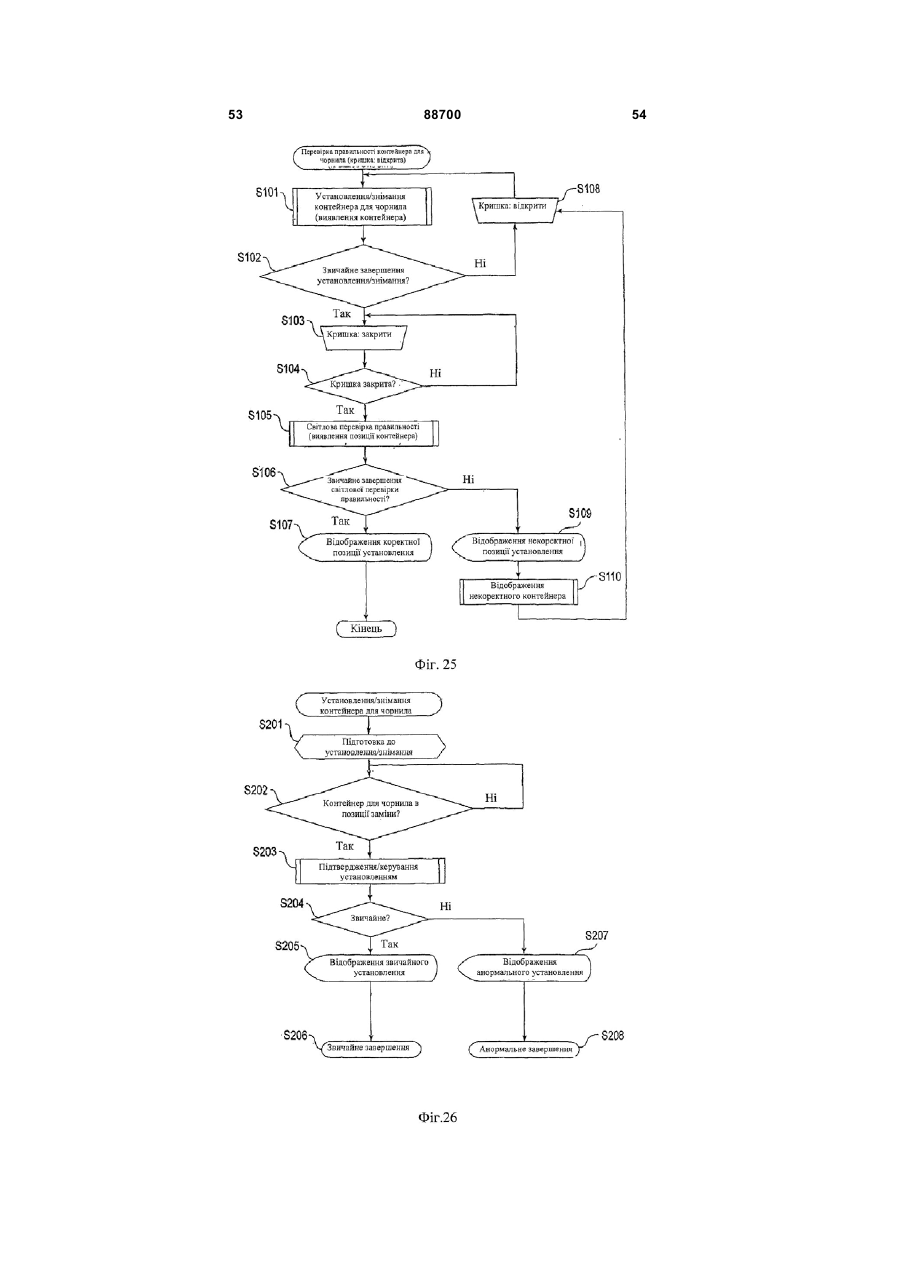

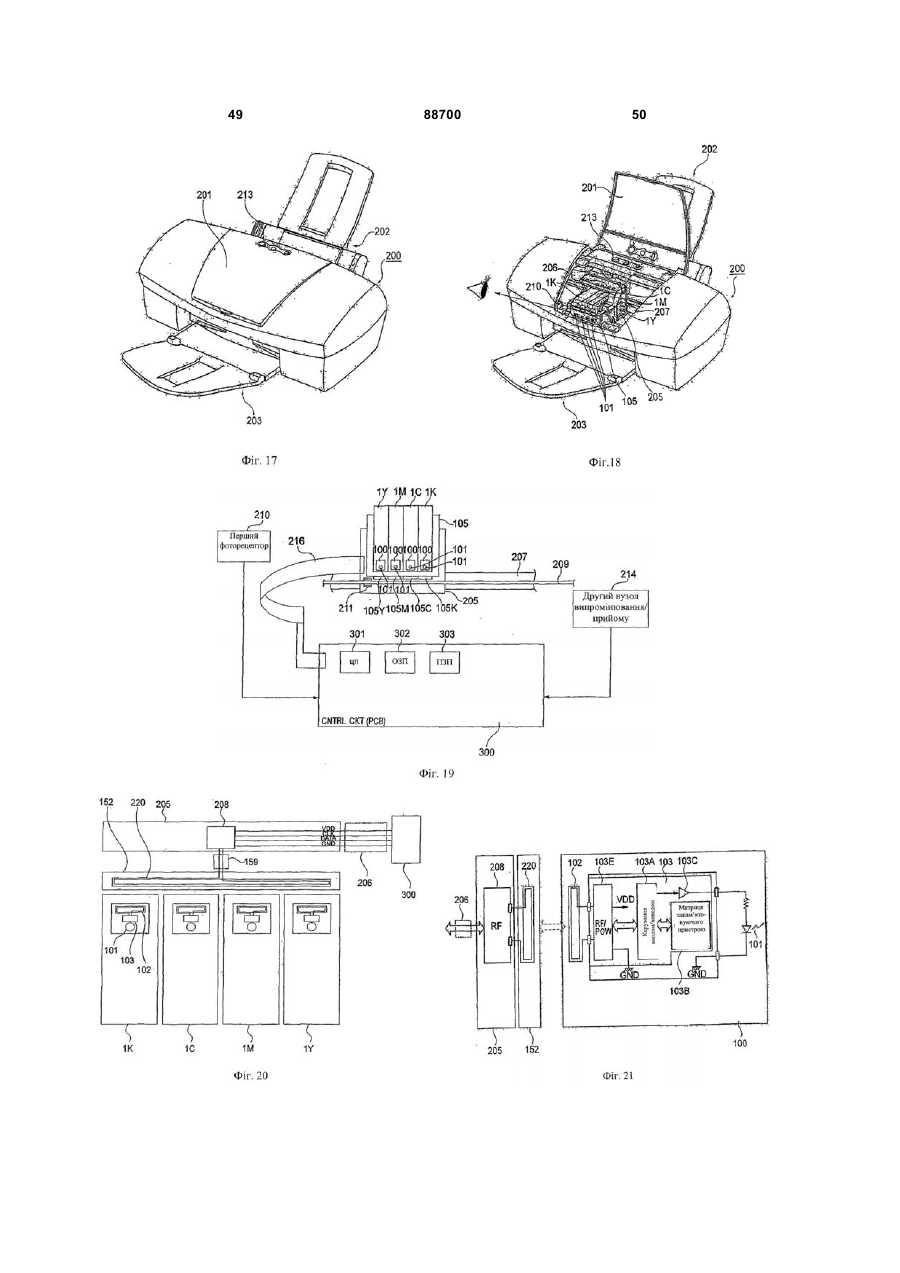

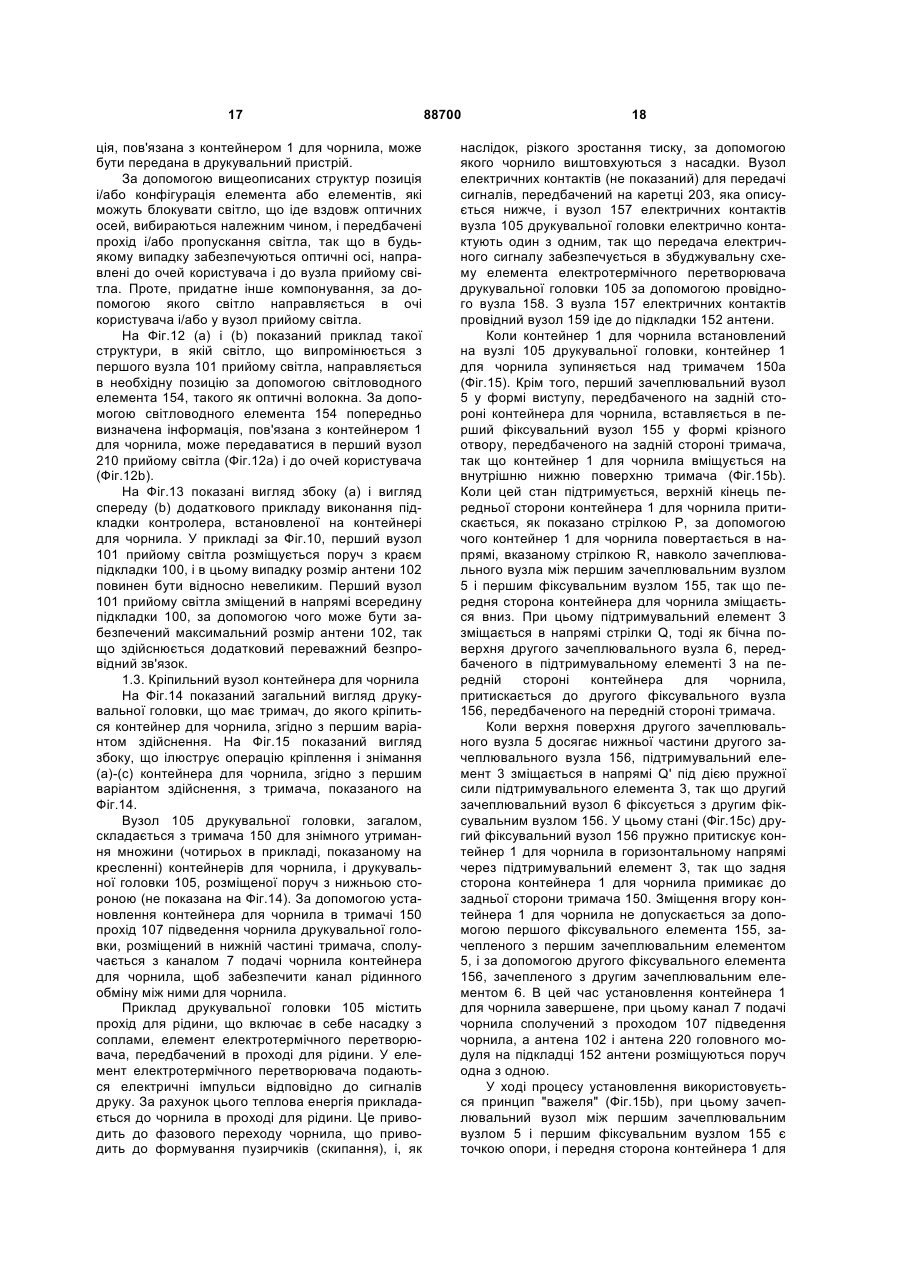

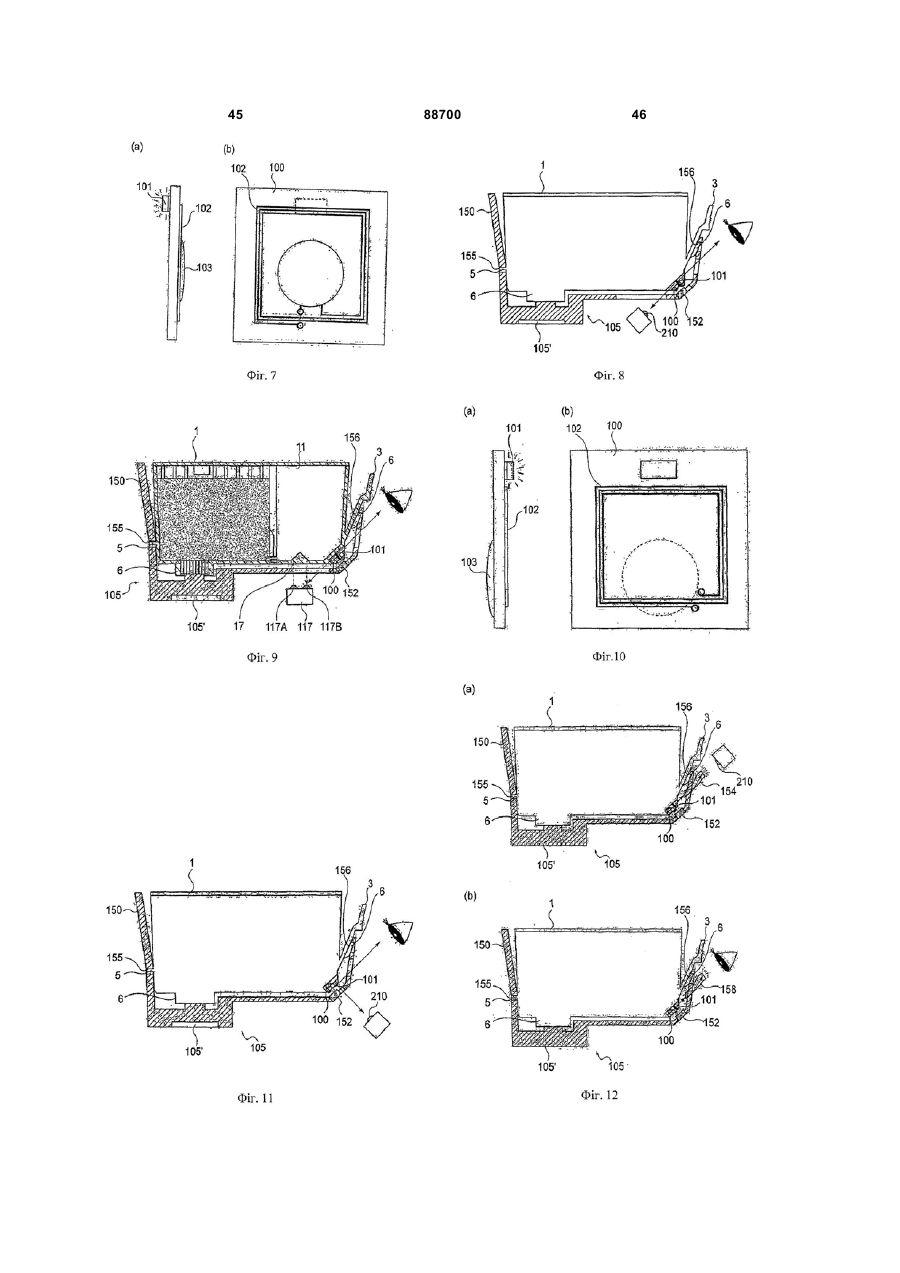

Текст

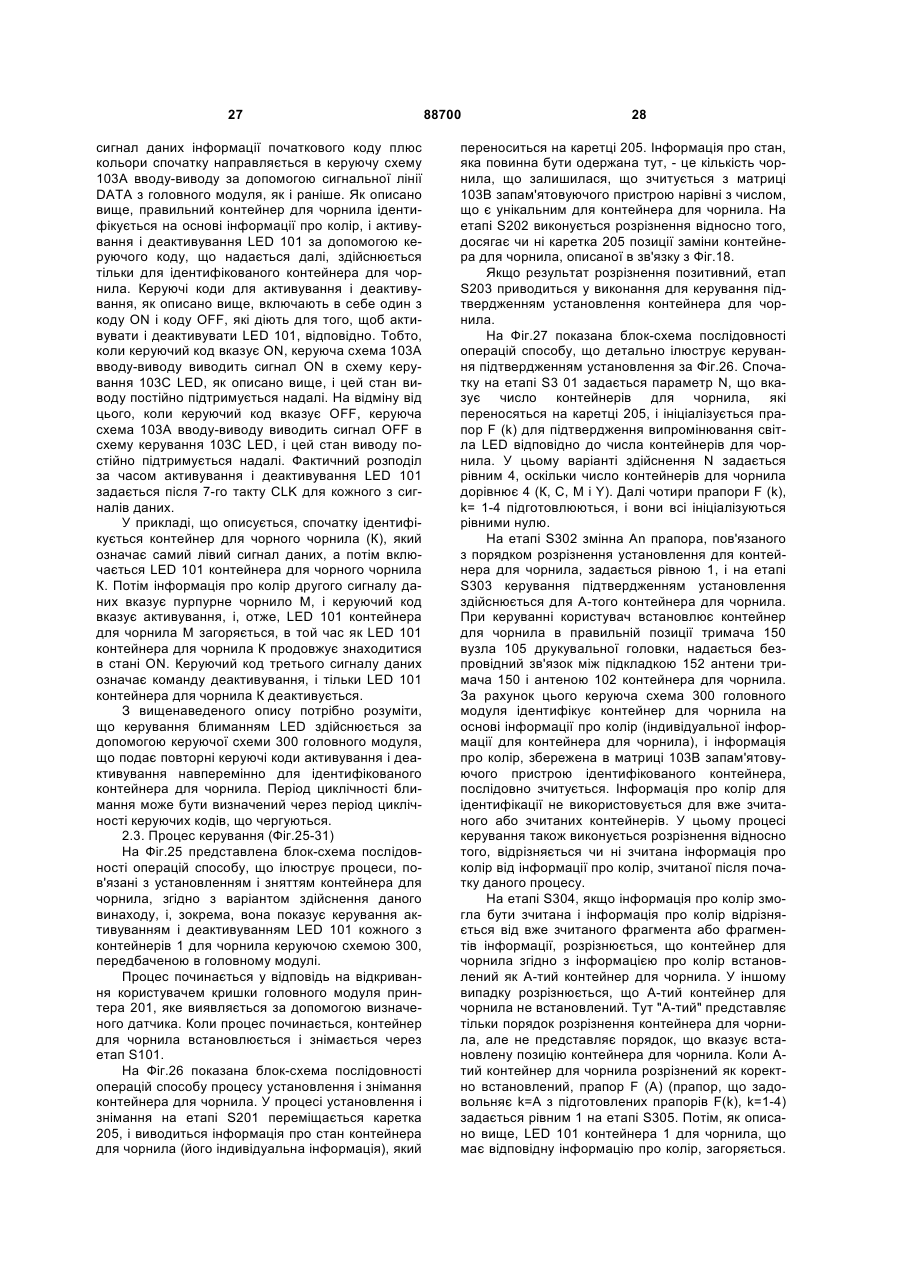

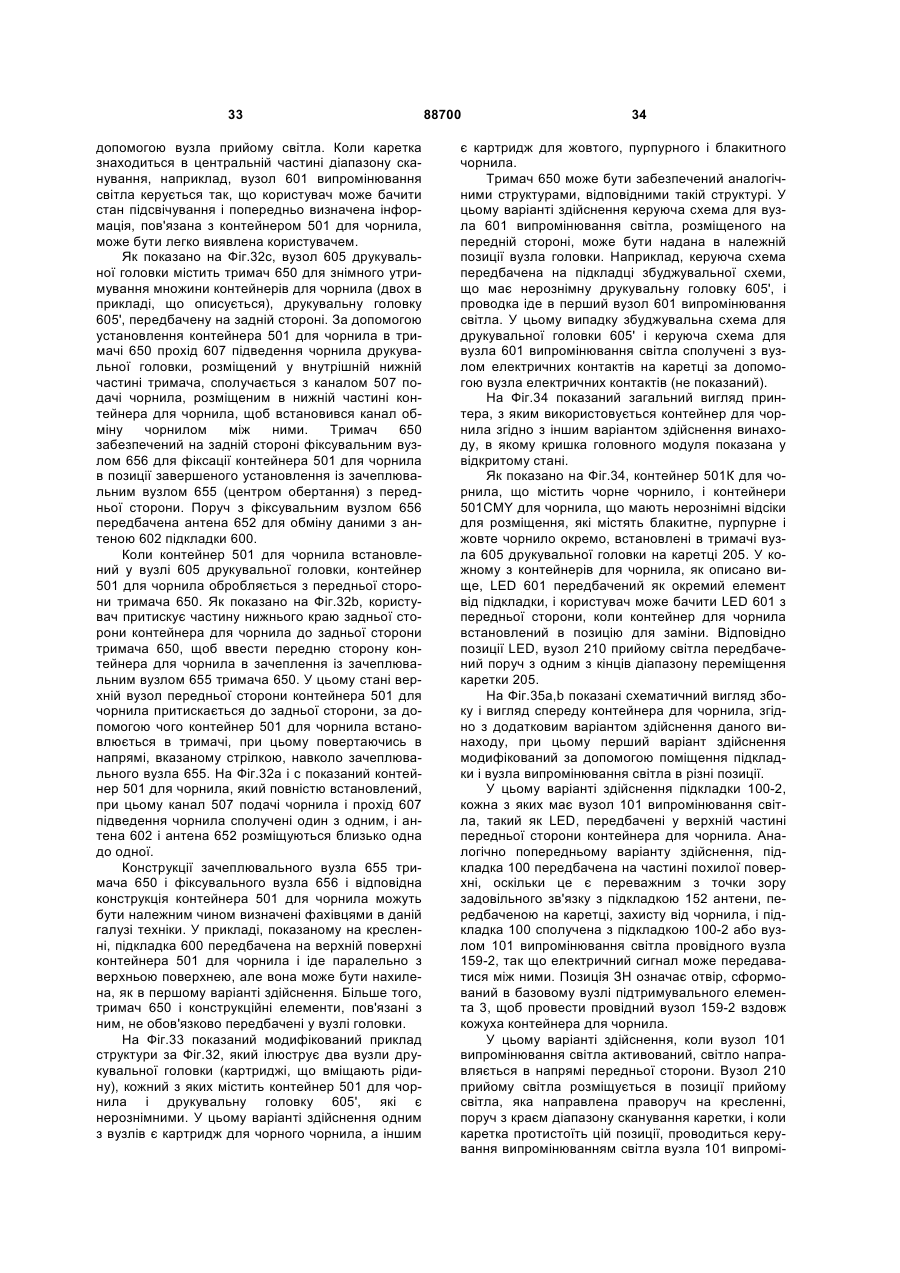

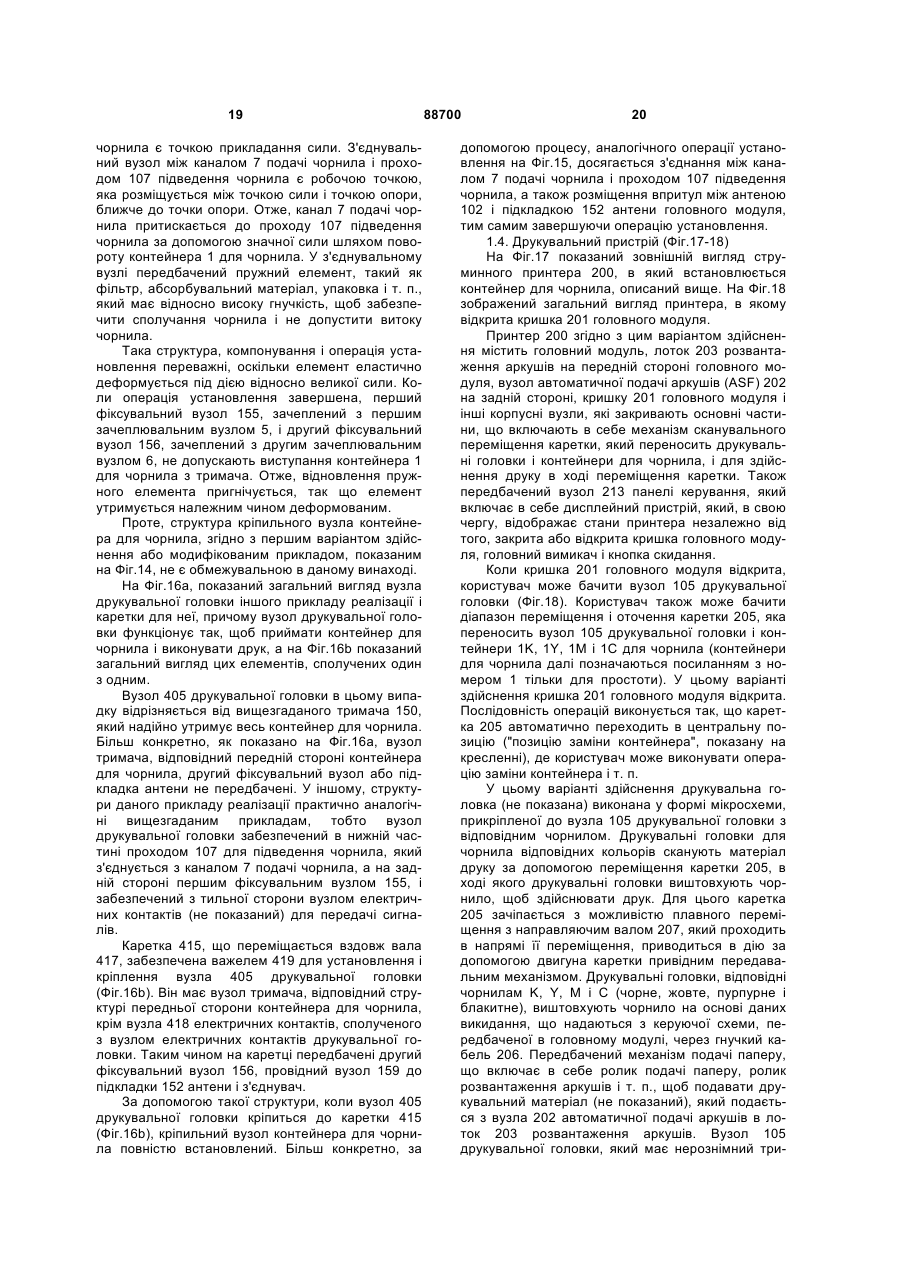

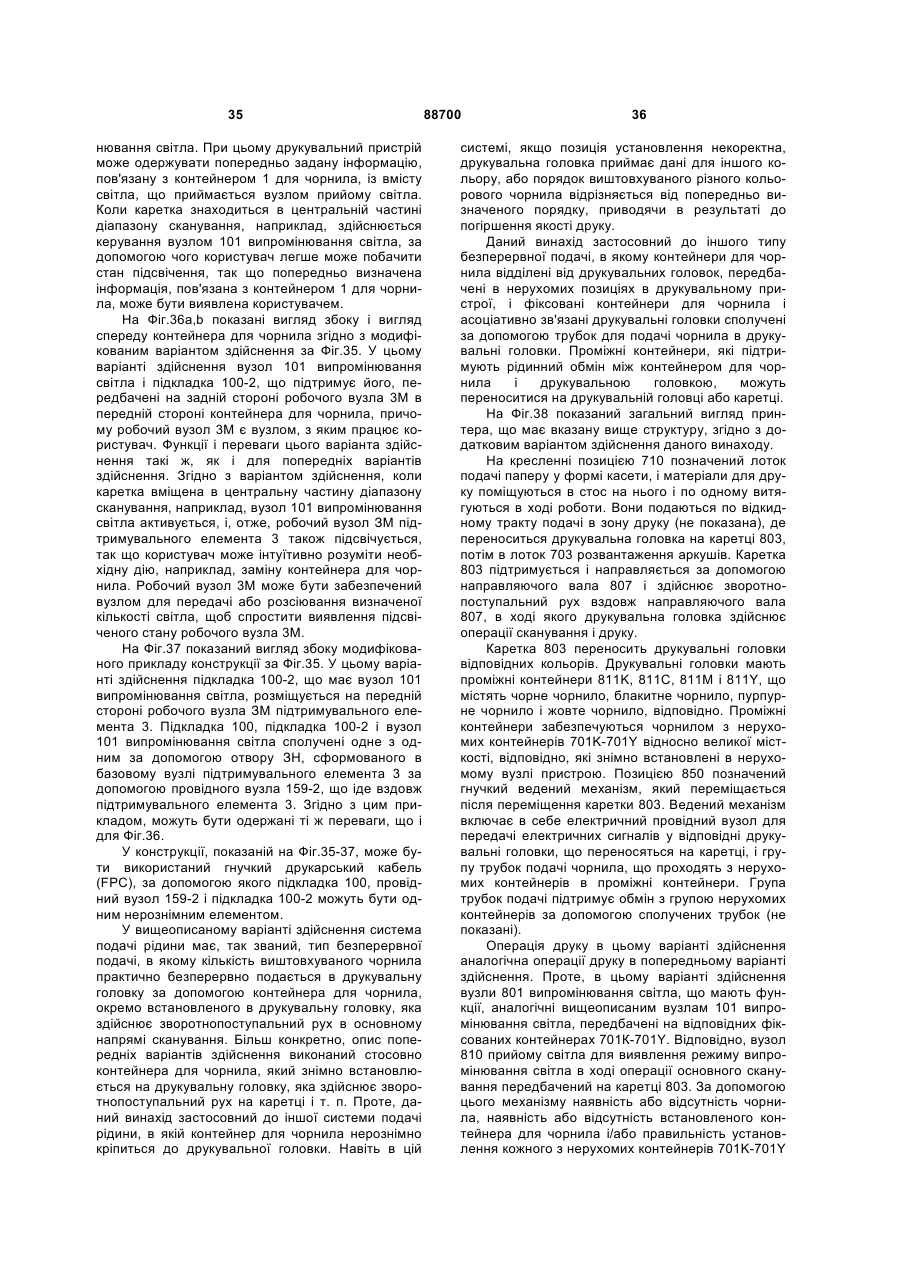

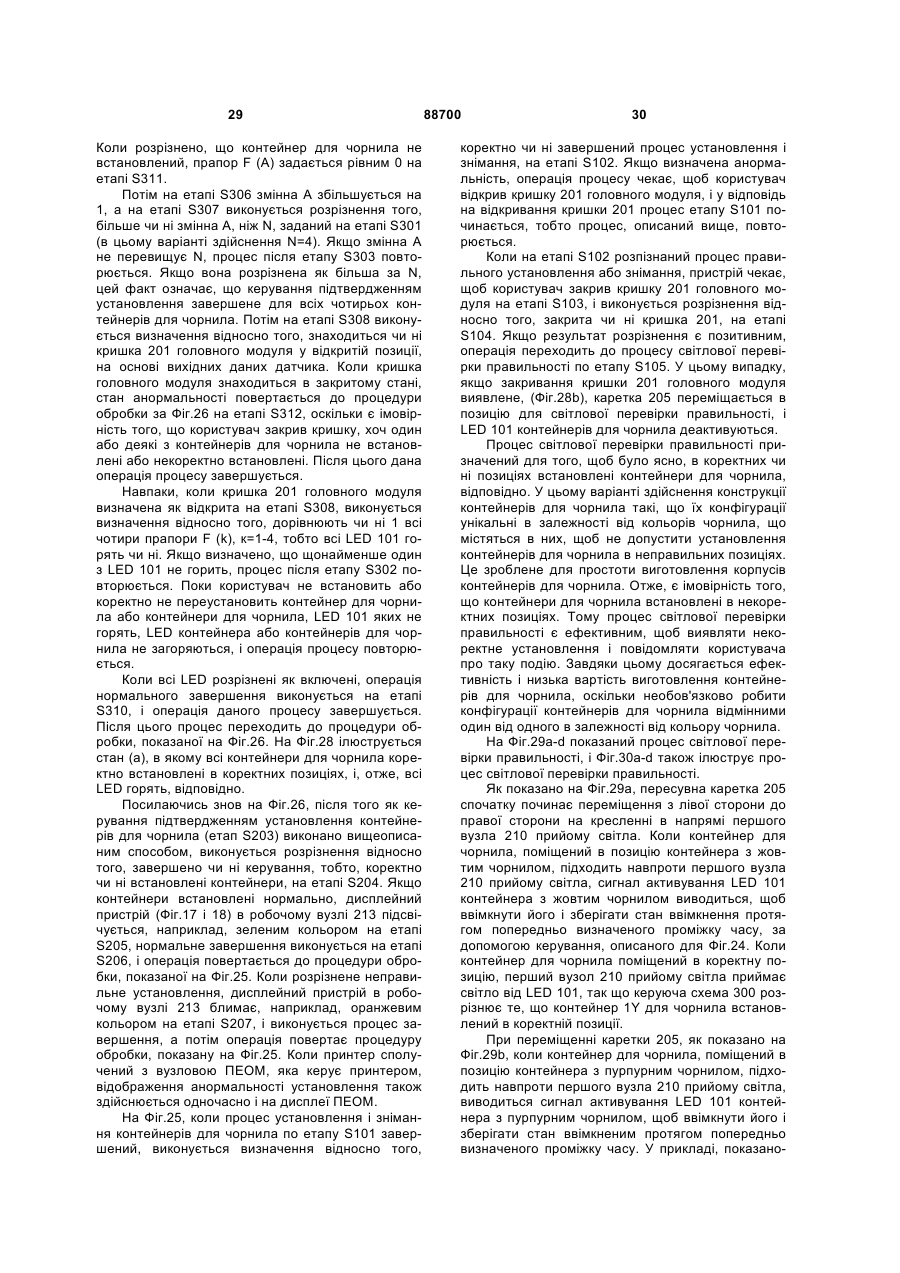

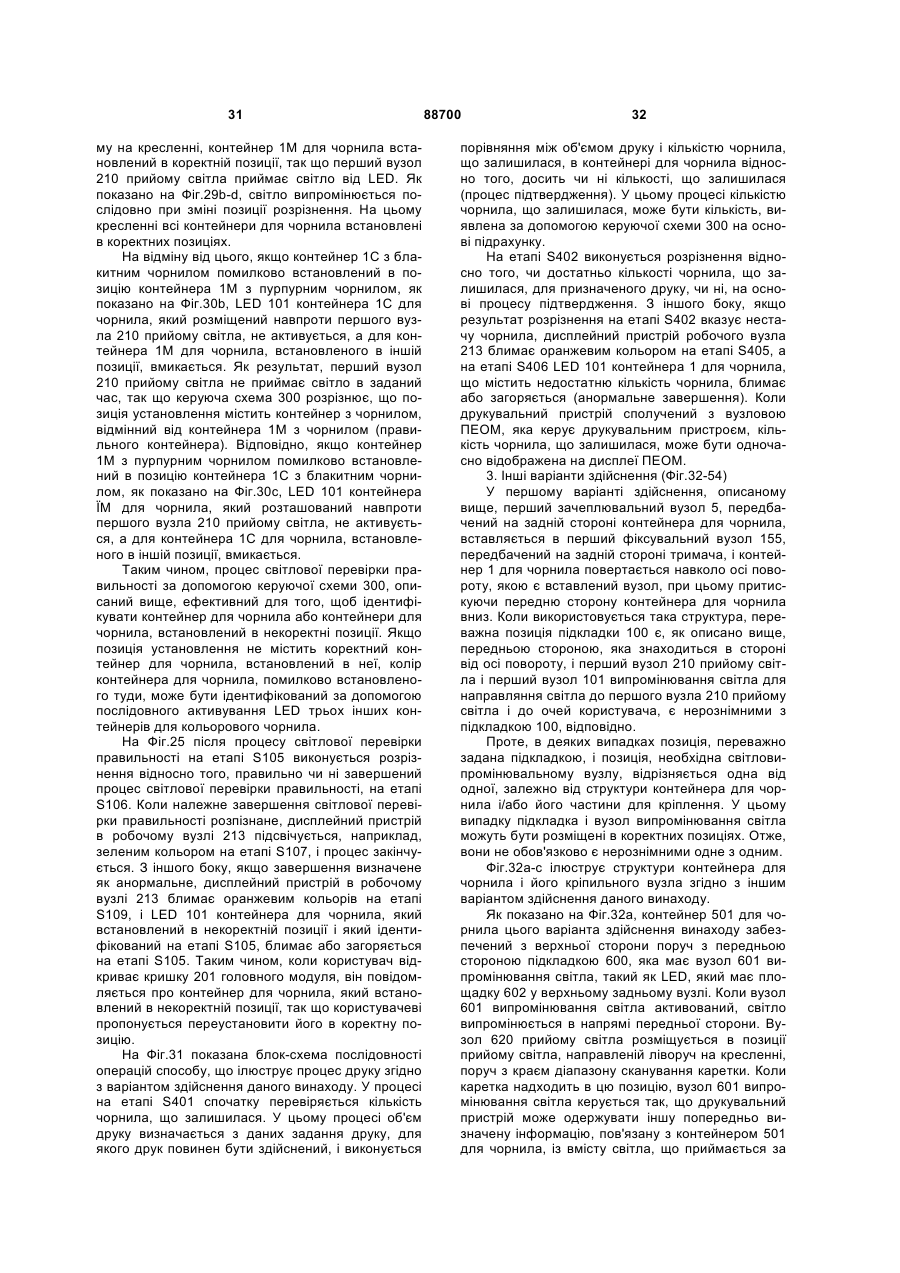

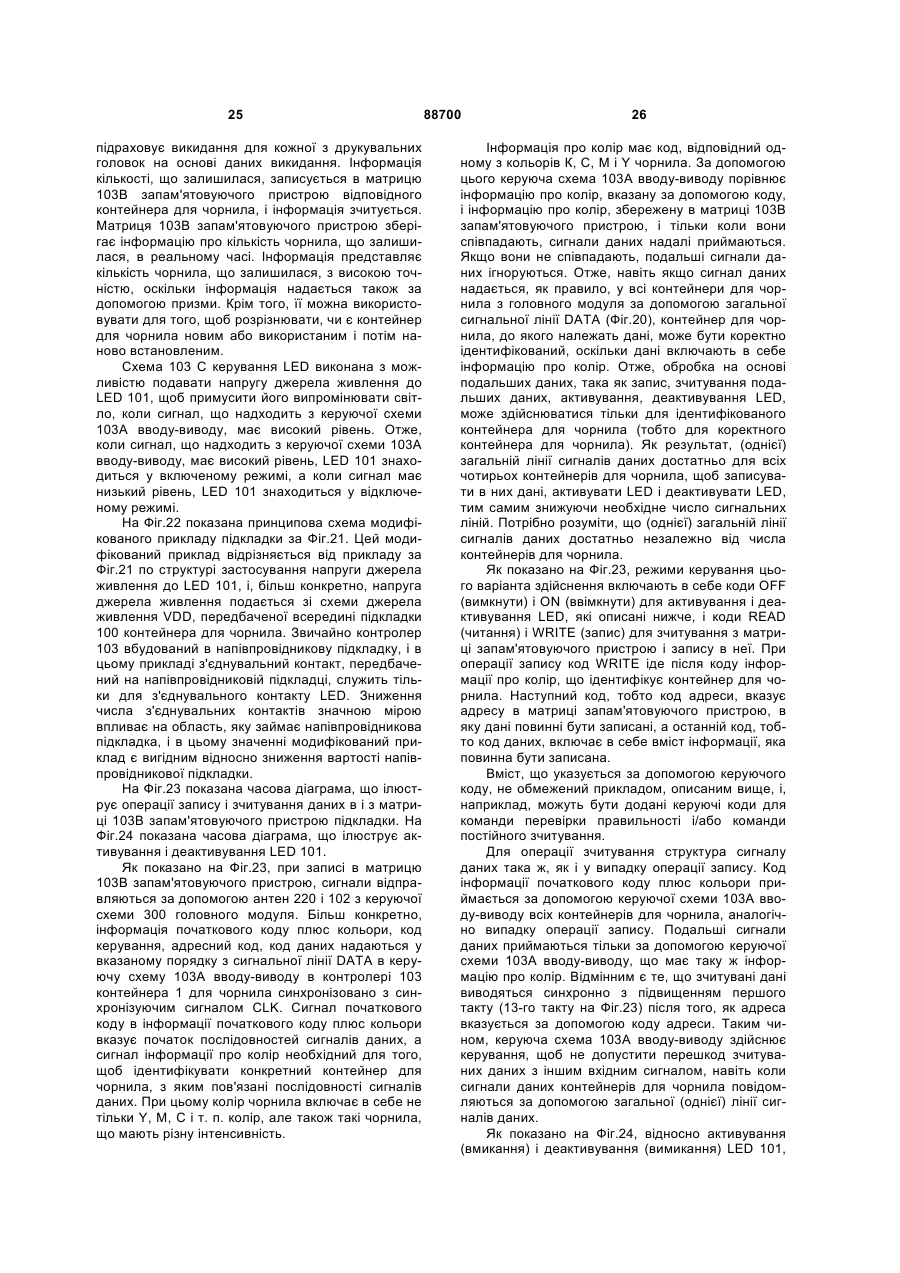

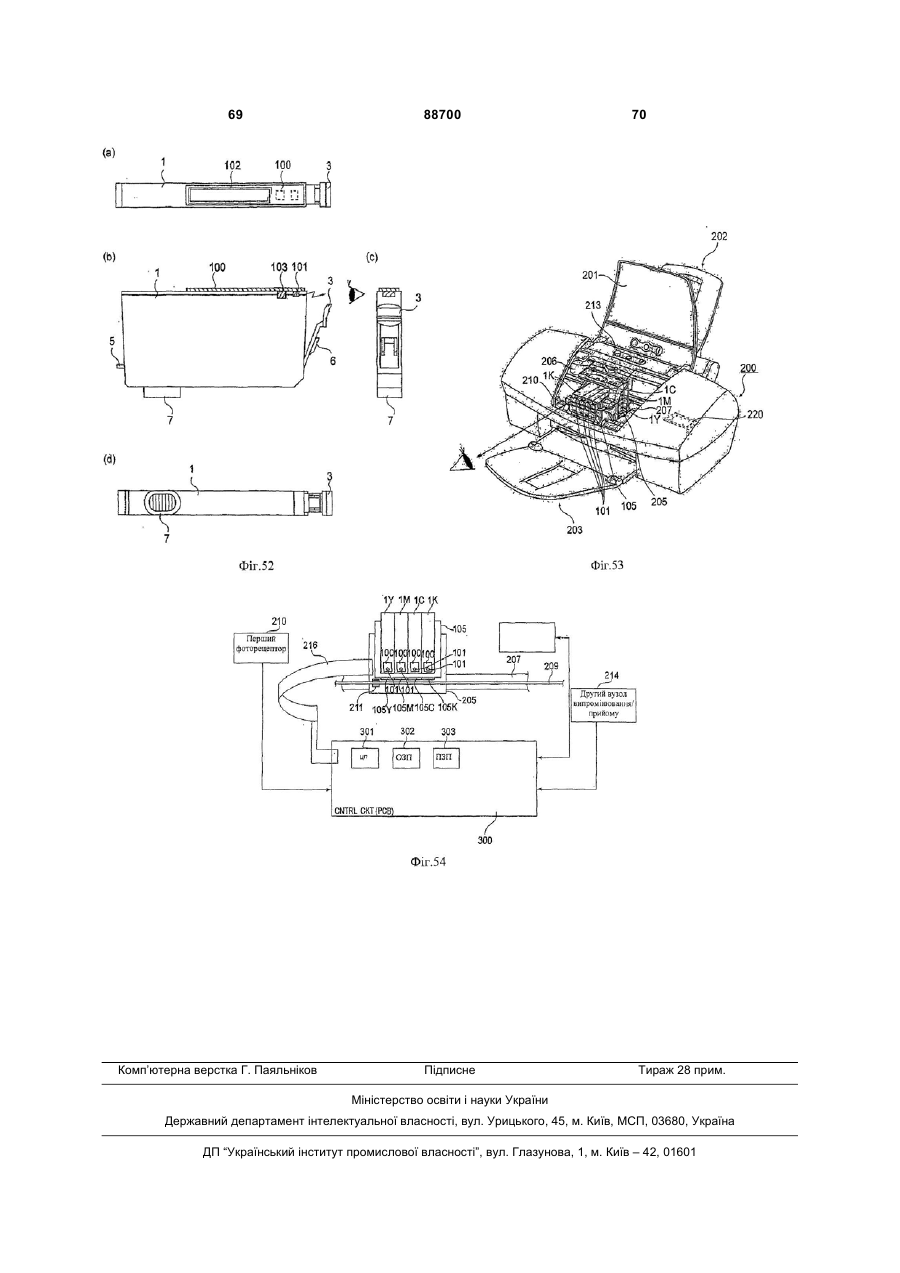

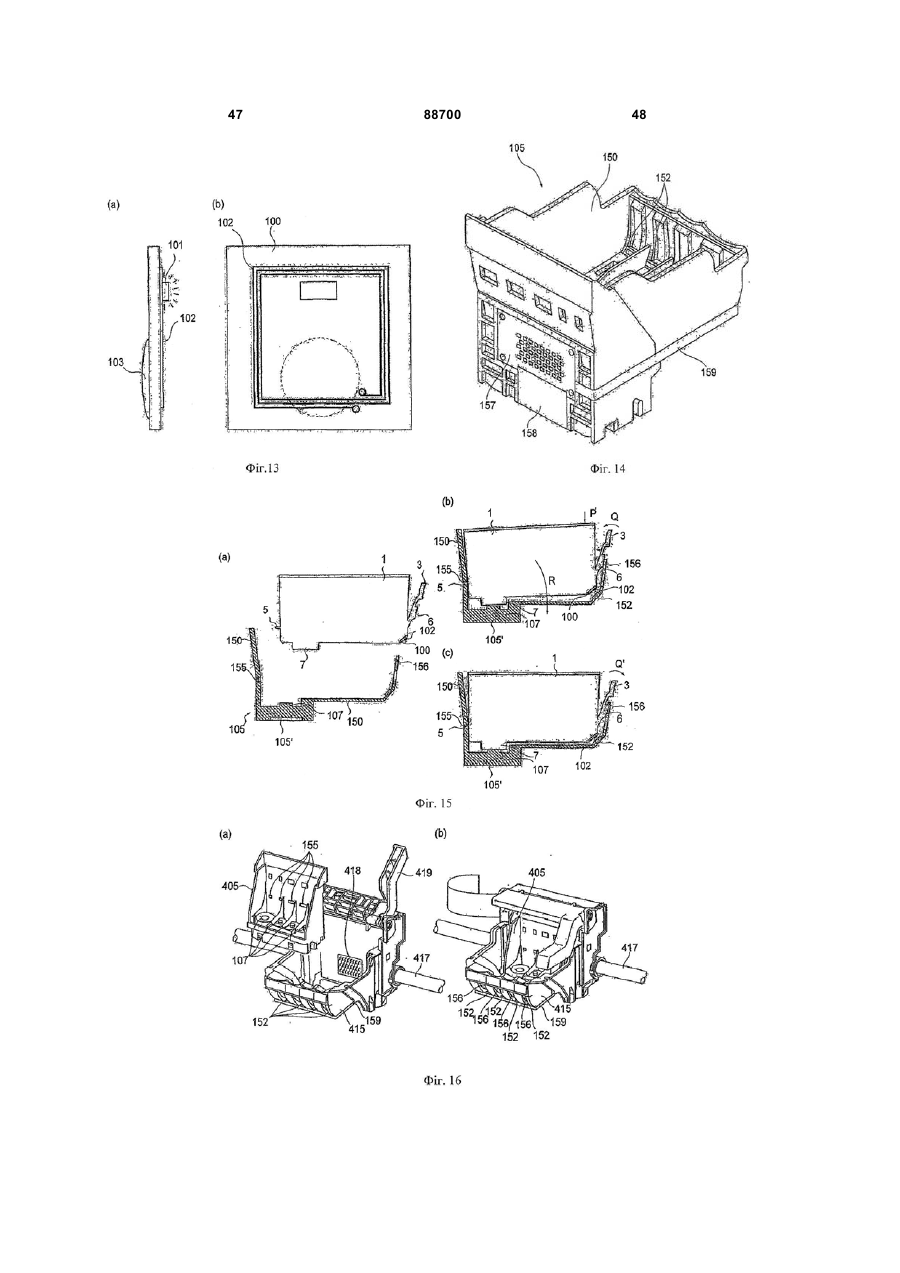

1. Контейнер для рідини, що знімно кріпиться до друкувального пристрою, до якого знімно кріпиться множина контейнерів для рідини, при цьому друкувальний пристрій включає в себе антену пристрою і засіб фоторецептора, причому контейнер для рідини містить антену контейнера, взаємодіючу з антеною пристрою без фізичного контакту між ними, вузол зберігання інформації, що забезпечує збереження щонайменше індивідуальної інформації контейнера для рідини, вузол випромінювання світла, і контролер для керування випромінюванням світла вузла випромінювання світла у відповідь на відповідність між сигналом, що вказує індивідуальну інформацію, яка надається через антену пристрою, і інформацією, збереженою у вузлі зберігання інформації. 2. Контейнер для рідини, що знімно кріпиться до друкувального пристрою, до якого знімно кріпиться множина контейнерів для рідини, при цьому друкувальний пристрій включає в себе антену пристрою і засіб фоторецептора, причому контейнер для рідини містить антену контейнера, взаємодіючу з антеною пристрою без фізичного контакту між ними, вузол зберігання інформації, що забезпечує збереження щонайменше індивідуальної інформації контейнера для рідини, 2 (19) 1 3 88700 4 антену пристрою, і інформація, збережена у вузлі зберігання інформації, співпадають, і впорскують чорнило в контейнер для рідини. 6. Монтажна плата для контейнера для рідини, причому контейнер для рідини знімно кріпиться до друкувального пристрою, до якого знімно кріпиться множина контейнерів для рідини в різних позиціях, при цьому друкувальний пристрій включає в себе антену пристрою і засіб фоторецептора, причому монтажна плата містить антену контейнера, взаємодіючу з антеною пристрою без фізичного контакту між ними, вузол зберігання інформації, що забезпечує збереження щонайменше індивідуальної інформації контейнера для рідини, з'єднувальний вузол для з'єднання з вузлом випромінювання світла в напрямі засобу фоторецептора, і контролер для керування випромінюванням світла згаданого вузла випромінювання світла, коли інформація, що показується за допомогою сигналу, який вказує індивідуальну інформацію, що надається через антену пристрою, і інформація, збережена у вузлі зберігання інформації, співпадають. 7. Монтажна плата за п. 6, яка відрізняється тим, що вузол випромінювання світла розміщений на монтажній платі. 8. Друкувальний пристрій, що забезпечує установлення контейнера для рідини за п. 1, причому друкувальний пристрій містить вузол фоторецептора для прийому світла з вузла прийому світла контейнера для рідини. 9. Пристрій за п. 8, який відрізняється тим, що додатково містить каретку для перенесення контейнера для рідини, причому каретка переміщається в позицію, в якій вузол фоторецептора і вузол випромінювання світла розміщені один навпроти одного. 10. Картридж з контейнером для рідини, що знімно кріпиться до друкувального пристрою, до якого знімно кріпиться множина картриджів з контейнерами для рідини, при цьому друкувальний пристрій містить антену пристрою і засіб фоторецептора, причому картридж з контейнером для рідини містить друкувальну головку для здійснення друку за допомогою викидання рідини, антену картриджа, взаємодіючу з антеною пристрою без фізичного контакту між ними, вузол зберігання інформації, що допускає збереження щонайменше індивідуальної інформації картриджа з контейнером для рідини, вузол для випромінювання світла в напрямі засобу фоторецептора, і контролер для керування випромінюванням світла вузла випромінювання світла, коли інформація, що показується за допомогою сигналу, який вказує індивідуальну інформацію, що надається через антену картриджа з контейнером, і інформація, збережена у вузлі зберігання інформації, співпадають. 11. Контейнер для рідини, що знімно кріпиться до друкувального пристрою, до якого знімно кріпиться множина контейнерів для рідини, при цьому друкувальний пристрій включає в себе антену пристрою і засіб фоторецептора, причому контейнер для рідини містить чорнило, що міститься в контейнері, антену контейнера, взаємодіючу з антеною пристрою без фізичного контакту між ними, вузол для збереження інформації, пов'язаної з чорнилом, що міститься в контейнері, вузол для випромінювання світла в напрямі засобу фоторецептора, і контролер для керування випромінюванням світла згаданого вузла випромінювання світла, коли інформація, що показується за допомогою сигналу, пов'язана з чорнилом, що подається через антену контейнера, і інформація, збережена у вузлі зберігання інформації, співпадають. 12. Контейнер для рідини за п. 1, який відрізняється тим, що додатково містить конденсатор для подачі електроенергії у вузол випромінювання світла. 13. Контейнер для рідини за п. 12, який відрізняється тим, що конденсатор є електричним двошаровим конденсатором. 14. Контейнер для рідини за п. 1, який відрізняється тим, що додатково містить акумулятор для подачі електроенергії у вузол випромінювання світла. 15. Контейнер для рідини за п. 1, який відрізняється тим, що додатково містить контакт для прийому електроенергії, яка подається у вузол випромінювання світла з друкувального пристрою. Даний винахід належить до контейнера для рідини, системи подачі рідини, що містить контейнер, способу виготовлення контейнера, монтажної плати для контейнера і картриджа, що вміщає рідину. Більш конкретно, даний винахід належить до контейнера для рідини, який використовується із записом даних про кількість чорнила для струминного друку і який забезпечує повідомлення про стан контейнера для рідини, наприклад, як кількість чорнила, що залишилася, в контейнері для чорнила, за допомогою світловипромінювального засобу, такого як LED; до системи подачі рідини, що містить контейнер; до способу виготовлення контейнера; до монтажної плати для контейнера і до картриджа, що вміщає рідину, який містить контейнер. Завдяки все більшому використанню цифрових камер останнім часом зростає попит на друк за допомогою цифрової камери, безпосередньо сполученої з принтером (друкувальним пристроєм), тобто друк без ПЕОМ (персонального комп'ютера). Також зростає попит на друк за допомогою установки запам'ятовуючого інформаційного носія типу карт, що знімно кріпиться до цифрової камери, безпосередньо в принтер, щоб передавати дані і друкувати їх (ще один друк без ПЕОМ). Зви 5 чайно, кількість чорнила, що залишилася, в контейнері для чорнила перевіряється на дисплеї за допомогою персонального комп'ютера (обчислювальної машини). У випадку друку без ПЕОМ це неможливо. Проте, можливість перевірки кількості чорнила, що залишилася, в контейнері для чорнила потрібна навіть при друці без ПЕОМ. Це зумовлено тим, що якщо користувач знає про те, що кількість чорнила, що залишилася, в контейнері для чорнила невелика, користувач може замінити контейнер для чорнила на новий до початку операції друку, так щоб не допустити помилки друку в ході операції друку на аркуші. Традиційним є повідомлення користувача про стан контейнера для чорнила за допомогою дисплейного елемента, такого як LED. Наприклад, у викладеній патентній заявці Японії Неi 4-275156 розкрито, що контейнер для чорнила, який є нероз'ємним з друкувальною головкою, забезпечений двома LED-елементами, які вмикаються в залежності від кількості чорнила, що залишилася, в два етапи. У патентній заявці Японії 2002-301829 також розкрите те, що контейнер для чорнила забезпечений індикатором, який вмикається в залежності від кількості чорнила, що залишилася, при цьому чотири контейнери для чорнила, що використовуються з одним друкувальним пристроєм, також забезпечені згаданими індикаторами. Крім цього, щоб задовольнити попит на високу якість зображень, крім чорнила традиційних чотирьох кольорів (чорного, жовтого, пурпурного і блакитного) використовуються ясно-пурпурне чорнило, ясно-блакитне чорнило і т. п. Більше того, також пропонується використовувати спеціальне кольорове чорнило, таке як червоне чорнило або синє чорнило. У цьому випадку контейнери для семи-восьми кольорового чорнила використовуються по окремості в струминному принтері. У такому випадку потрібний механізм недопущення установлення контейнерів для чорнила в некоректних позиціях. У патенті US 6302535 розкрито, що зачеплювальні конфігурації між кареткою і контейнерами для чорнила виконані відмінними одна від одної. За рахунок цього не допускається помилкове установлення (некоректна позиція), коли контейнери для чорнила встановлюються на каретці. Навіть коли контейнер для чорнила оснащений індикатором, як описано вище, допоміжний контролер головного модуля повинен ідентифікувати контейнер для чорнила, який виявляється як такий, що містить невелику кількість чорнила. Для цього необхідно ідентифікувати контейнер для чорнила, для якого горить сигнал правильного індикатора. Якщо, наприклад, контейнер для чорнила встановлений в неправильній позиції, є небезпека того, що невелика кількість чорнила, що залишилася, відображається для іншого контейнера для чорнила, який містить достатню кількість чорнила. Отже, засіб контролю випромінювання для дисплейного пристрою, такого як індикатор, повинен мати коректну інформацію про позиції, які займаються контейнерами для чорнила. Що стосується структури, яка забезпечує коректні позиції контейнерів для чорнила, передбачена структура, в якій взаємні конфігураційний зв'язки 88700 6 між несучими елементами і зв'язаними контейнерами для чорнила виконані відмінними в залежності від несучих позицій. Проте, в цьому випадку необхідно виготовляти контейнери для чорнила, які відрізняється залежно від кольору і/або виду чорнила, що приводить до зниження продуктивності і/або збільшення вартості виготовлення. Як ще одна структура для досягнення цього практично незалежно для кожної з несучих позицій передбачена сигнальна лінія схеми, яка замикається за допомогою з'єднання між електричним контактом контейнера для чорнила і допоміжним електричним контактом головного модуля в несучій позиції каретки і т. п. Наприклад, для кожної з несучих позицій передбачена сигнальна лінія для зчитування інформації про колір чорнила в контейнері для чорнила з контейнера для чорнила, для керування активуванням LED. За допомогою цієї структури, визначається помилкове установлення контейнера для чорнила, якщо зчитана інформація про колір не задовольняє несучій позиції. Проте, ця структура приводить до підвищення числа сигнальних ліній. Як згадувалося вище, останні струминні принтери і т. п. використовують більше число видів чорнила, щоб підвищити якість друку. Збільшення числа сигнальних ліній значно підвищує вартість таких принтерів. З іншого боку, для того щоб знизити число провідних виводів, ефективно використовувати так звану загальну сигнальну лінію, яка використовує шинне з'єднання, але просто використання цієї загальної сигнальної лінії як шинного з'єднання не дозволяє визначати контейнери для чорнила або несучі позиції контейнерів для чорнила. Технічною задачею даного винаходу є створення контейнера для рідини, системи подачі рідини, що містить контейнер, способу виготовлення контейнера, монтажної плати для контейнера і картриджа, що вміщає рідину, в якому керування випромінюванням світла дисплейних пристроїв, таких як LED, здійснюється за допомогою безконтактного зв'язку за допомогою загальної антени для множини несучих позицій контейнерів для чорнила. Згідно з іншим аспектом даного винаходу, запропонований контейнер для рідини, система подачі рідини, що містить контейнер, спосіб виготовлення контейнера, монтажна плата для контейнера і картридж, що вміщає рідину, в якому керування випромінюванням світла для дисплейних пристроїв здійснюється на основі визначення несучих позицій контейнерів для чорнила. Згідно з іншим аспектом даного винаходу, запропонований контейнер для рідини, що знімно кріпиться до друкувального пристрою, до якого знімно кріпиться множина контейнерів для рідини, при цьому друкувальний пристрій містить антену пристрою і засіб фоторецептора, контейнер для рідини містить антену контейнера, взаємодіючу з антеною пристрою без фізичного контакту між ними, при цьому вузол зберігання інформації забезпечує збереження щонайменше індивідуальної інформації контейнера для рідини, вузол випромінювання світла і контролер для керування випро 7 мінюванням світла вузла випромінювання світла у відповідь на відповідність між сигналом, який вказує індивідуальну інформацію, що надається через антену пристрою, і інформацією, збереженою у вузлі зберігання інформації. Згідно з іншим аспектом даного винаходу, передбачений контейнер для рідини, що знімно кріпиться до друкувального пристрою, до якого знімно кріпиться множина контейнерів для рідини, при цьому друкувальний пристрій містить антену пристрою і засіб фоторецептора, причому контейнер для рідини містить антену контейнера, взаємодіючу з антеною пристрою без фізичного контакту між ними, вузол зберігання інформації, що забезпечує збереження щонайменше індивідуальної інформації контейнера для рідини, вузол випромінювання світла для випромінювання світла в напрямі засобу фоторецептора і контролер для керування випромінюванням світла вузла випромінювання світла, коли інформація, що показується за допомогою сигналу, який вказує індивідуальну інформацію, що надається через антену пристрою, і інформація, збережена у вузлі зберігання інформації, співпадають. За допомогою цієї структури, випромінювання світла вузлом випромінювання світла може керуватися як на основі сигналу, що вводиться за допомогою антени контейнера для чорнила (контейнера для рідини), взаємодіючого з антеною, передбаченою в друкувальному пристрої, так і на основі інформації з контейнера для чорнила. Навіть якщо переносні контейнери для чорнила приймають однаковий сигнал за допомогою безпровідного зв'язку за допомогою антени головного модуля, тільки контейнер для чорнила, який відповідає цій інформації, може здійснювати керування випромінюванням світла. За рахунок цього керування випромінюванням вузла випромінювання світла можливе тільки для конкретно визначеного контейнера для чорнила. Наприклад, коли каретка, що переносить множину контейнерів для чорнила, переміщається, вузол випромінювання світла активується в попередньо визначеній позиції, послідовно. При цьому випромінювання світла виявляється в попередньо визначеній позиції. Потім контейнер для чорнила, для якого випромінювання світла не виявлене, розпізнається як встановлений в неправильній позиції. За допомогою цього користувачеві може бути запропоновано переустановити контейнер для чорнила в правильну позицію і, таким чином, відповідні позиції контейнерів для чорнила, що займаються, можуть бути визначені. У результаті, керування випромінюванням світла для дисплейного пристрою, такого як LED, за допомогою безпровідного зв'язку між загальною антеною головного модуля для позицій контейнерів для чорнила, що займаються, а також керування випромінюванням світла дисплейного пристрою може здійснюватися для контейнера для чорнила, позиція якого визначається. Ці і інші цілі, ознаки і переваги даного винаходу будуть більш очевидні з подальшого опису переважних варіантів здійснення з посиланнями на прикладені креслення, на яких: 88700 8 Фіг.1 - вигляд збоку (а), вигляд спереду (b) і вигляд знизу (с) контейнера для чорнила, згідно з першим варіантом здійснення даного винаходу; Фіг.2 - вигляд збоку в розрізі контейнера для чорнила, згідно з першим варіантом здійснення даного винаходу; Фіг.3а,b - схематичні вигляди збоку контейнера для чорнила, що ілюструють функцію підкладки, передбаченої на контейнері для чорнила, згідно з першим варіантом здійснення даного винаходу; Фіг.4а - вигляд основної частини контейнера для чорнила, показаного на Фіг.3, в напрямі IVb, згідно з винаходом. Фіг.4b - розріз по лінії IVb-IVb на Фіг.4а, згідно з винаходом; Фіг.5 - вигляд збоку (а) і вигляд спереду (b) прикладу підкладки контролера, встановленої на контейнері для чорнила, згідно з першим варіантом здійснення; Фіг.6 - вигляд збоку (а) і вигляд спереду (b) модифікованого прикладу підкладки контролера, встановленої на контейнері для чорнила, згідно з першим варіантом здійснення; Фіг.7 - вигляд збоку (а) і вигляд спереду (b) іншого модифікованого прикладу підкладки контролера, встановленої на контейнері для чорнила, згідно з першим варіантом здійснення; Фіг.8 - вигляд збоку контейнера для чорнила, що ілюструє використання підкладки контролера за Фіг.7, згідно з винаходом; Фіг.9 - вигляд збоку, що ілюструє інший приклад використання підкладки контролера за Фіг.7, згідно з винаходом; Фіг.10 - вигляд збоку (а) і вигляд спереду (b) додаткового модифікованого прикладу підкладки контролера, встановленої на контейнері для чорнила, згідно з першим варіантом здійснення; Фіг.11 - вигляд збоку, що ілюструє використання підкладки контролера за Фіг.10, передбаченої в контейнері для чорнила, згідно з винаходом; Фіг.12 - вигляд збоку, що ілюструє інший приклад структури і роботи основної частини контейнера для чорнила, згідно з першим варіантом здійснення даного винаходу; Фіг.13 - вигляд збоку (а) і вигляд спереду (b) додаткового прикладу підкладки контролера, встановленої на контейнері для чорнила, згідно з винаходом; Фіг.14 - загальний вигляд прикладу друкувальної головки, що має тримач, до якого кріпиться контейнер для чорнила, згідно з першим варіантом здійснення; Фіг.15а,b,с - вигляди збоку, що ілюструють операцію кріплення і знімання контейнера для чорнила з тримача на Фіг.14, згідно з винаходом; Фіг.16а,b, - загальні вигляди іншого прикладу кріпильного вузла контейнера для чорнила, згідно з першим варіантом здійснення даного винаходу; Фіг.17 - загальний вигляд струминного принтера, до якого кріпиться контейнер для чорнила, згідно з першим варіантом здійснення; Фіг.18 - загальний вигляд принтера, з відкритою кришкою головного модуля за Фіг.17, згідно з винаходом; 9 Фіг.19 - блок-схема системи керування струминного принтера, згідно з винаходом; Фіг.20 - структура проводки сигнальної лінії для передачі сигналів між контейнером для чорнила і гнучким кабелем струминного принтера відносно підкладки контейнера для чорнила, згідно з винаходом; Фіг.21 - докладна принципова схема підкладки, що має контролер і т. п., згідно з винаходом; Фіг.22 - принципова схема модифікованого прикладу підкладки за Фіг.21, згідно з винаходом; Фіг.23 - часова схема, що ілюструє операції запису і зчитування даних в і з матриці запам'ятовуючого пристрою підкладки, згідно з винаходом; Фіг.24 - часова схема, що ілюструє активування і деактивування LED 101, згідно з винаходом; Фіг.25 - блок-схема послідовності операцій способу, що ілюструє процес керування, пов'язаний з кріпленням і зніманням контейнера для чорнила, згідно з першим варіантом здійснення даного винаходу; Фіг.26 - блок-схема послідовності операцій способу для процесу кріплення і знімання контейнера для чорнила на Фіг.25, згідно з винаходом; Фіг.27 - блок-схема послідовності операцій способу, що детально ілюструє керування підтвердженням кріплення на Фіг.26, згідно з винаходом; Фіг.28а - стан, в якому всі контейнери для чорнила правильно встановлені в коректних позиціях, і, отже, LED включені, відповідно, в процесі керування установленням і зніманням контейнерів для чорнила; Фіг.28b - переміщення каретки в позицію перевірки правильності, яка виконується за допомогою світла (світлова перевірка правильності) після того, як кришка головного модуля закривається після загоряння LED, згідно з винаходом; Фіг.29a,b,c,d - процес світлової перевірки правильності, згідно з винаходом; Фіг.30a,b,c,d - процес світлової перевірки правильності, згідно з винаходом; Фіг.31 - блок-схема послідовності операцій способу, що ілюструє процес друку згідно з варіантом здійснення даного винаходу; Фіг.32а,b,с - структури контейнера для чорнила і його кріпильного вузла, а також операції його установлення згідно з іншим варіантом здійснення даного винаходу; Фіг.33 - загальний вигляд, що ілюструє модифікований приклад структури за Фіг.32, згідно з винаходом; Фіг.34 - загальний вигляд принтера, в якому є контейнер для чорнила, згідно з іншим варіантом здійснення даного винаходу; Фіг.35- вигляд збоку (а) і вигляд спереду (b) контейнера для чорнила, згідно з додатковим варіантом здійснення даного винаходу; Фіг.36 - вигляд збоку модифікованого прикладу структури за Фіг.35, згідно з винаходом; Фіг.37 - вигляд збоку модифікованого прикладу структури за Фіг.35, згідно з винаходом; Фіг.38 - загальний вигляд принтера, що має структуру згідно з додатковим варіантом здійснення даного винаходу; 88700 10 Фіг.39 - принципова схема підкладки, що має контролер і т. п., згідно з додатковим варіантом здійснення даного винаходу; Фіг.40 - часова діаграма роботи в структурі, згідно з варіантом здійснення; Фіг.41 - вигляд збоку (а) і вигляд спереду (b) додаткового прикладу підкладки контролера, встановленої на контейнері для чорнила, згідно з винаходом; Фіг.42 - вигляд збоку (а), вигляд спереду (b) і вигляд знизу (с) контейнера для чорнила, згідно з додатковим варіантом здійснення даного винаходу; Фіг.43 - принципова схема, що ілюструє деталі підкладки, яка включає в себе контролер для контейнера для чорнила, згідно з додатковим варіантом здійснення даного винаходу; Фіг.44 - принципова схема, що ілюструє деталі підкладки, яка включає в себе контролер для контейнера для чорнила, згідно з додатковим варіантом здійснення даного винаходу; Фіг.45 - вигляд збоку (а), вигляд спереду (b) і вигляд знизу (з) контейнера для чорнила, згідно з додатковим варіантом здійснення даного винаходу; Фіг.46 - вигляд збоку (а), вигляд спереду (b) підкладки контролера, встановленої на контейнері для чорнила, згідно з додатковим варіантом здійснення даного винаходу; Фіг.47 - принципова схема, що ілюструє деталі підкладки, яка включає в себе контролер для контейнера для чорнила, згідно з додатковим варіантом здійснення даного винаходу; Фіг.48 - принципова схема, що ілюструє деталі підкладки, яка включає в себе контролер для контейнера для чорнила, згідно з додатковим варіантом здійснення даного винаходу; Фіг.49 - вигляд збоку (а) і вигляд спереду (b) додаткового прикладу підкладки контролера, встановленої на контейнері для чорнила, згідно з винаходом; Фіг.50 - принципова схема, що ілюструє деталі підкладки, яка включає в себе контролер для контейнера для чорнила, згідно з додатковим варіантом здійснення даного винаходу; Фіг.51 - принципова схема, що ілюструє деталі підкладки, яка включає в себе контролер для контейнера для чорнила, згідно з додатковим варіантом здійснення даного винаходу; Фіг.52 - вигляд зверху (а), вигляд збоку (b, вигляд спереду (с) і вигляд знизу (d) контейнера для чорнила, згідно з додатковим варіантом здійснення даного винаходу; Фіг.53 - загальний вигляд головного модуля струминного принтера зі знятою кришкою, в який завантажений контейнер для чорнила, згідно з додатковим варіантом здійснення даного винаходу; Фіг.54 - блок-схема, що ілюструє систему керування струминним принтером для використання з контейнером для чорнила, згідно з додатковим варіантом здійснення. Оптимальний режим здійснення винаходу Далі наводиться опис варіантів здійснення даного винаходу. 11 1. Механічна структура 1.1. Контейнер для чорнила (Фіг.1-Фіг.5) На Фіг.1 показаний вигляд збоку (а), вигляд спереду (b) і вигляд знизу (с) контейнера для чорнила, згідно з першим варіантом здійснення даного винаходу, Фіг.2 - це вигляд збоку в розрізі контейнера для чорнила, згідно з першим варіантом здійснення даного винаходу. У подальшому описі передня сторона контейнера для чорнила - це сторона, що повернута лицьовою стороною до користувача, який виконує дії з контейнером для чорнила (операцію установлення і знімання контейнера для чорнила), яка надає інформацію користувачеві (за допомогою випромінювання світла LED, який описаний нижче). Контейнер 1 для чорнила цього варіанта здійснення містить підтримувальний елемент 3, який підтримується з нижньої частини на передній стороні. Підтримувальний елемент 3 виготовлений з полімерного матеріалу, нерознімно формованого із зовнішнім кожухом контейнера 1 для чорнила, і контейнер 1 для чорнила виймається з можливістю від'єднання відносно вузла контейнера для чорнила, який повинен підтримуватися, коли контейнер 1 для чорнила встановлений в тримачі контейнера. Контейнер 1 для чорнила забезпечений на задній стороні і передній стороні першим зачеплювальним вузлом 5 і другим зачеплювальним вузлом 6, відповідно, які зачіплюються за допомогою фіксувальних вузлів, передбачених в тримачі контейнера. У цьому варіанті здійснення вони є нерознімними з підтримувальним елементом 3. За допомогою зачеплення зачеплювального вузла 5 і зачеплювального вузла 6 з фіксувальними вузлами контейнер 1 для чорнила надійно встановлюється в тримачі контейнера 1 для чорнила. Робота при установленні описується нижче з посиланням на Фіг.15. На нижній поверхні контейнера 1 для чорнила виконаний канал 7 для подачі чорнила, причому цей канал сполучається з проходом підведення чорнила друкувальної головки, яка описується нижче, за допомогою установлення контейнера 1 для чорнила в тримачі контейнера. Базовий елемент передбачений на нижній стороні підтримувального вузла підтримувального елемента 3 в позиції, де нижня сторона і передня сторона перетинаються одна з одною. Базовий елемент може мати форму кристала або пластини. У подальшому описі він називається "підкладкою" 100. На Фіг.2 показаний вигляд збоку в розрізі контейнера 1 для чорнила. Внутрішня частина контейнера 1 для чорнила розділена на відсік 11 резервуара з чорнилом, який передбачений поруч з передньою стороною, де передбачені підтримувальний елемент 3 і підкладка 100, і відсік 12 для поміщення елемента створення розрідження, який передбачений поруч із задньою стороною і підтримує обмін текучим середовищем з каналом 7 подачі чорнила. Відсік 11 резервуара з чорнилом і відсік 12 для поміщення елемента створення розрідження підтримують обмін текучим середовищем за допомогою з'єднувального каналу 13. Відсік 11 резервуара з чорнилом містить тільки чорнило в цьому варіанті здійснення, тоді як у від 88700 12 сіку 12 для поміщення елемента створення розрідження розміщений матеріал 15 поглинання чорнила (елемент створення розрідження, який є пористим елементом в цьому варіанті здійснення), виготовлений з губчастого волокнистого заповнювача і т. п. для вміщення чорнила за допомогою просочення. Пористий елемент 15 виконаний з можливістю створювати таке розрідження, яке є достатнім для того, щоб надавати баланс з силою меніска, сформованого в насадці викидання чорнила друкувальної головки, щоб не допускати витоку чорнила з вузла викидання чорнила назовні і надавати можливість викидання чорнила за допомогою активування друкувальної головки. Верхня поверхня відсіку 12 для розміщення елемента створення розрідження забезпечена вентиляційним каналом 12А для введення атмосферного повітря, щоб спростити підвищення розрідження з подачею чорнила з друкувальної головки, тим самим підтримуючи розрідження в рамках попередньо заданого переважного діапазону. Контейнер 1 для чорнила, показаний на Фіг.2, може бути виготовлений за допомогою підготовки основного корпусу контейнера 1 для чорнила, оснащеного підкладкою, і за допомогою підведення чорнила в контейнер 1 для чорнила. Канал уприскування чорнила може бути сформований у верхній частині відсіку 11 резервуара з чорнилом. Після уприскування чорнила канал уприскування закупорюється за допомогою закупорювального елемента ПА. Що стосується випадку, при якому використання контейнера 1 для чорнила почате, і чорнило подане назовні, можливе наступне. Наприклад, у визначеній точці після того, як чорнило витрачене після початку застосування контейнера 1 для чорнила, тобто коли кількість чорнила, що залишилася, в контейнері стає практично нульовою, закупорювальний елемент 11А може бути знятий або може бути зламаний, щоб повторно сформувати канал уприскування, і чорнило впорскуються з допомогою шприца-інжектора, а потім повторно сформований канал уприскування може бути повторно закупорений за допомогою закупорювального елемента ПА або змінного елемента, при необхідності. Замість використання вихідного каналу уприскування може бути сформований прохід у верхній поверхні відсіку 11 резервуара з чорнилом, і чорнило може впорскуватися через прохід, а потім прохід може закупорюватися. Варіанти здійснення способу виготовлення контейнера для чорнила охоплюють такі способи виготовлення, при яких чорнило вміщуються в контейнер для чорнила, що містить деяку надійну нульову кількість чорнила. Закупорювальний елемент 7 А встановлюється знімно, щоб не допустити витоку чорнила в ході транспортування або зберігання виготовленого контейнера 1 для чорнила. Може бути використаний закупорювальний елемент 7 А будь-якого типу, такий як закупорювальний або заклеювальний елемент і т. п., якщо передбачена попередньо визначена закупорювальна властивість, і він є знімним, коли контейнер для чорнила встановлюється в друкувальну головку. У випадку, якщо контейнер для чорнила знімається з друкувальної 13 головки після початку застосування, закупорювальний елемент 7А і змінний елемент можуть бути використані для того, щоб закупорювати канал 7 подачі чорнила. Внутрішня структура контейнера 1 для чорнила не обмежена такою секціонованою структурою, в якій внутрішня частина секціонована на відсік для поміщення пористого елемента і резервуар, що містить тільки чорнило. У іншому прикладі пористий елемент може займати практично всю внутрішню поверхню контейнера для чорнила. Засіб створення розрідження не обмежений засобом, що використовує пористий елемент. У іншому прикладі тільки чорнила містяться в пузирчастому елементі, виготовленому з еластичного матеріалу, такого як гума і т. д., який створює натягнення в напрямі розширення свого об'єму. У цьому випадку розрідження створюється за допомогою натягнення в пузирчастому елементі, щоб утримувати чорнило. У додатковому прикладі щонайменше частина простору для вміщення чорнила складена за допомогою гнучкого елемента, і тільки чорнило вміщуються в просторі, при цьому сила пружини застосовується до гнучкого елемента, за допомогою якого формується розрідження. У цих випадках контейнер для чорнила може бути виготовлений шляхом уприскування чорнила вищеописаним способом. Уприскування чорнила може здійснюватися за допомогою вузла з вентиляційним каналом, який передбачений для того, щоб забезпечити подачу атмосферного тиску, щоб розрідження не підвищувалося з подачею чорнила в друкувальну головку, а також, щоб зберігати розрідження в рамках попередньо заданого переважного діапазону, як описано вище. За допомогою цієї структури вузол з вентиляційним каналом може бути використаний для того, щоб впорскувати чорнило. Нижній вузол відсіку 11 резервуара з чорнилом оснащений вузлом 17, який повинен бути встановлений навпроти датчика виявлення кількості чорнила, що залишилася (який описується далі), передбаченого в пристрої, коли контейнер 1 для чорнила встановлений в пристрій. У цьому варіанті здійснення датчик виявлення кількості чорнила, що залишилася, має форму фотодатчика, що містить вузол випромінювання світла і вузол прийому світла. Вузол 17, який повинен бути виявлений, виготовлений з прозорого або напівпрозорого матеріалу, і коли чорнило відсутнє, світло з вузла випромінювання світла належним чином відбивається до вузла прийому світла (який описується нижче) за допомогою призматичного елемента, який включає в себе частину з похилою поверхнею, що має конфігурацію, кут і т. п. для цієї мети. З посиланням на Фіг.3-5 нижче наводиться опис структури і функції підкладки 100. Фіг.3 - це схематичні вигляди збоку ((а) і (b)) підкладки, передбаченої на контейнері для чорнила. Фіг.4 - це вигляд (а) основної частини контейнера для чорнила, показаного на Фіг.3, і вигляд (b) в напрямі IVb. Фіг.5 - це вигляд збоку (а) і вигляд спереду (b) і вигляд знизу (с) підкладки контролера, встанов 88700 14 леної на контейнері для чорнила, до якого застосовний даний винахід. Контейнер 1 для чорнила надійно встановлюється або кріпиться до тримача 150, який є нерознімним з вузлом 105 друкувальної головки, що має друкувальну головку 105, за допомогою зачеплення першого зачеплювального вузла 5 і другого зачеплювального вузла 6 контейнера 1 для чорнила з першим фіксувальним вузлом 155 і другим фіксувальним вузлом 156 тримача 150, відповідно. За рахунок цього контейнер 1 для чорнила надійно встановлюється на тримачі 150. Антена 102 (Фіг.5b) в формі петлі, передбаченої за допомогою схеми розводки на бічній стороні підкладки 100 контейнера для чорнила, що розміщений навпроти, розміщується поруч з підкладкою 152 антени, передбаченою на тримачі 150, так що забезпечується безпровідний зв'язок. Повернута всередину сторона підкладки 100 оснащена вузлом 101 випромінювання світла, випромінюючим видиме світло, таким як LED, і елементом 103 керування для керування вузлом випромінювання світла. Елемент 103 керування керує випромінюванням світла першого вузла 101 випромінювання світла за допомогою електричного сигналу, що подається через антену 102 контейнера для чорнила з підкладки 152 антени. На Фіг.5а показаний режим, в якому після того як елемент 103 керування розташований на підкладці 100, він покривається захисним герметиком. Коли використовується запам'ятовуючий елемент для зберігання інформації, такої як колір чорнила в контейнері і/або кількість чорнила, що залишилася, яка міститься в контейнері для чорнила, він встановлюється в тому ж місці, тобто покривається герметиком. При цьому, як описано вище, підкладка 100 розміщується в нижній частині підтримувального вузла підтримувального елемента 3 поруч з вузлом, де сторони контейнера 1 для чорнила, які складають нижню частину і передню частину, перетинаються одна з одною. У цій позиції передбачена похила поверхня між нижньою і передньою стороною контейнера 1 для чорнила. Отже, коли перший вузол 101 випромінювання світла випромінює світло, частина світу випромінюється назовні з передньої сторони контейнера 1 для чорнила по похилій поверхні. За допомогою такого розміщення підкладки 100 інформація, пов'язана з контейнером 1 для чорнила, може надаватися напряму не тільки в друкувальний пристрій (і у вузловий пристрій, такий як обчислювальна машина, сполучена з ним), але також користувачеві, тільки за допомогою першого вузла 101 випромінювання світла. Як показано на Фіг.3а, вузол прийому світла розміщується в позиції для прийому світла, що випромінюється в напрямі праворуч вгору на кресленні поруч з кінцем діапазону сканування каретки для перенесення тримача 150. У період часу, коли каретка повертається на місце, випромінювання світла першого вузла 101 випромінювання світла керується, за допомогою чого друкувальний пристрій може одержувати попередньо задану інформацію, пов'язану з контейнером 1 для чорнила, на основі 15 вмісту світла, що приймається за допомогою вузла прийому світла. Крім цього, за допомогою керування випромінюванням світла першого вузла 101 випромінювання світла при каретці, розміщеній в центральній зоні діапазону сканування, як показано на Фіг.3 t>, користувач візуально інформується про стан випромінювання світла, так що користувачеві може надаватися попередньо визначена інформація, пов'язана з контейнером 1 для чорнила. При цьому попередньо визначена інформація контейнера 1 для чорнила (контейнера для рідини) включає в себе щонайменше одну з властивостей стану установлення контейнера 1 для чорнила (тобто завершене установлення чи ні), коректність позиції установлення контейнера 1 для чорнила (тобто встановлений чи ні контейнер 1 для чорнила в коректній позиції в тримачі, яка визначається згідно з кольором чорнила) (блимання і т. п.). Попередньо визначена інформація додатково може включати в себе достатність кількості чорнила, що залишилася (тобто досить чи ні кількості чорнила, що залишилася). Інформація, пов'язана з цим, може надаватися за допомогою випромінювання або невипромінювання світла і/або режимів випромінювання світла (наприклад, блимання чи ні). Керування випромінюванням світла, способи надання інформації описуються далі при описі структури системи керування. На Фіг.4 (а) і (b) показаніпереважні приклади розміщення і робота підкладки 100 і першого вузла 101 випромінювання світла. З позиції плавного проходження світла, що випромінюється з першого вузла 101 випромінювання світла, в полі зору першого вузла 210 прийому світла або користувача переважно, щоб цей вузол контейнера 1 для чорнила був навпроти поверхні підкладки 100, що має перший вузол 101 випромінювання світла, і вузол 103 керування мав простір щонайменше вздовж оптичної осі, як указано стрілкою. Для тієї ж мети компонування і конфігурація підтримувального елемента 3 вибираються таким чином, щоб оптична вісь не блокувалася. Крім цього, тримач 150 оснащений отвором (або вузлом проходження світла) 150Н, щоб гарантувати неблокування оптичної осі. 1.2. Модифікований приклад (Фіг.6-Фіг.13) Вищеописані конструкції можуть бути модифіковані в рамках, в яких попередньо визначена інформація, пов'язана з контейнером 1 для чорнила, може бути надана в друкувальний пристрій і користувачеві першого вузла 101 випромінювання світла. Наводиться опис деяких модифікованих прикладів. На Фіг.6 показаний вигляд збоку (а) і вигляд спереду (b) модифікованого прикладу підкладки контролера, встановленої на контейнері для чорнила згідно з першим варіантом здійснення. У цьому прикладі спрямованість надається таким чином, що світло направляється конкретно до першого вузла 210 прийому світла і до очей користувача. Щоб добитися цього, позиція першого вузла 101 випромінювання світла належним чином визначається, і може бути використаний елемент (лінзи і т. п.) для забезпечення спрямованості. 88700 16 У прикладі (а) і (b) на Фіг.7 поверхня підкладки 100, повернута всередину контейнера 1 для чорнила, забезпечена тільки першим вузлом 101 прийому світла, а поверхня підкладки 100, повернута назовні, забезпечена елементом 103 керування і антеною 102. За допомогою цієї структури світло, що випромінюється з першого вузла 101 випромінювання світла, не блокується за допомогою елемента 103 керування, так що світло направляється не тільки в похилому напрямі вгору, але також в похилому напрямі вниз вздовж поверхні підкладки 100. На Фіг.8 показаний вигляд збоку контейнера для чорнила, що ілюструє застосування підкладки контролера за Фіг.7. Перший вузол 101 випромінювання світла направляє світло не тільки в напрямі праворуч вгору до візуального контролю користувача, але також в напрямі ліворуч вниз. У цьому компонуванні перший вузол 210 прийому світла розміщується вздовж оптичної осі, що іде ліворуч вниз, так що друкувальний пристрій може приймати попередньо визначену інформацію, пов'язану з контейнером 1 для чорнила. На Фіг.9 показаний вигляд збоку, що ілюструє інший приклад використання підкладки контролера за Фіг.7. Цей приклад придатний для випадку, коли датчик 117 в формі фотодатчика, розміщений в пристрої навпроти детектованої кількості чорнила, що залишилася, у вузлі 17, має форму призми, коли контейнер 1 для чорнила встановлений в пристрої. Більш конкретно, датчик 117 для виявлення кількості чорнила, що залишилася, містить вузол 117А випромінювання світла і вузол 117В прийому світла. Коли кількість чорнила, що залишилася, у відсіку 11 для чорнила мала, світло з вузла 117А випромінювання світла відбивається за допомогою призматичного вузла 17, який повинен бути виявлений, і повертається у вузол 117В прийому світла, так що пристрій може виявляти нестачу чорнила. У цьому варіанті здійснення вузол 117В прийому світла також використовується як фоторецептор для прийому світла з першого вузла 101 прийому світла, щоб пристрій міг виявляти наявність або відсутність і/або коректність установлення контейнера 1 для чорнила. У прикладі, показаному на Фіг.10 а і b, поверхня підкладки 100, повернута всередину контейнера 1 для чорнила, забезпечена елементом 103 керування, при цьому перший вузол 101 для випромінювання світла і електродна площадка 102 розміщуються на поверхні підкладки 100, повернутій назовні. За допомогою цієї структури світло, що випромінюється з першого вузла 101 випромінювання світла, іде також в напрямі назовні від поверхні підкладки 100. На Фіг.11 показаний вигляд збоку контейнера для чорнила, який має підкладку контролера. Перший вузол 101 для випромінювання світла випромінює світло не тільки в напрямі праворуч вгору, за допомогою чого користувач може візуально приймати світло, але також в напрямі праворуч вниз. Перший вузол 210 прийому світла розміщується вздовж оптичної осі, що іде в напрямі праворуч вниз, так що попередньо визначена інформа 17 ція, пов'язана з контейнером 1 для чорнила, може бути передана в друкувальний пристрій. За допомогою вищеописаних структур позиція і/або конфігурація елемента або елементів, які можуть блокувати світло, що іде вздовж оптичних осей, вибираються належним чином, і передбачені прохід і/або пропускання світла, так що в будьякому випадку забезпечуються оптичні осі, направлені до очей користувача і до вузла прийому світла. Проте, придатне інше компонування, за допомогою якого світло направляється в очі користувача і/або у вузол прийому світла. На Фіг.12 (а) і (b) показаний приклад такої структури, в якій світло, що випромінюється з першого вузла 101 прийому світла, направляється в необхідну позицію за допомогою світловодного елемента 154, такого як оптичні волокна. За допомогою світловодного елемента 154 попередньо визначена інформація, пов'язана з контейнером 1 для чорнила, може передаватися в перший вузол 210 прийому світла (Фіг.12а) і до очей користувача (Фіг.12b). На Фіг.13 показані вигляд збоку (а) і вигляд спереду (b) додаткового прикладу виконання підкладки контролера, встановленої на контейнері для чорнила. У прикладі за Фіг.10, перший вузол 101 прийому світла розміщується поруч з краєм підкладки 100, і в цьому випадку розмір антени 102 повинен бути відносно невеликим. Перший вузол 101 прийому світла зміщений в напрямі всередину підкладки 100, за допомогою чого може бути забезпечений максимальний розмір антени 102, так що здійснюється додатковий переважний безпровідний зв'язок. 1.3. Кріпильний вузол контейнера для чорнила На Фіг.14 показаний загальний вигляд друкувальної головки, що має тримач, до якого кріпиться контейнер для чорнила, згідно з першим варіантом здійснення. На Фіг.15 показаний вигляд збоку, що ілюструє операцію кріплення і знімання (а)-(с) контейнера для чорнила, згідно з першим варіантом здійснення, з тримача, показаного на Фіг.14. Вузол 105 друкувальної головки, загалом, складається з тримача 150 для знімного утримання множини (чотирьох в прикладі, показаному на кресленні) контейнерів для чорнила, і друкувальної головки 105, розміщеної поруч з нижньою стороною (не показана на Фіг.14). За допомогою установлення контейнера для чорнила в тримачі 150 прохід 107 підведення чорнила друкувальної головки, розміщений в нижній частині тримача, сполучається з каналом 7 подачі чорнила контейнера для чорнила, щоб забезпечити канал рідинного обміну між ними для чорнила. Приклад друкувальної головки 105 містить прохід для рідини, що включає в себе насадку з соплами, елемент електротермічного перетворювача, передбачений в проході для рідини. У елемент електротермічного перетворювача подаються електричні імпульси відповідно до сигналів друку. За рахунок цього теплова енергія прикладається до чорнила в проході для рідини. Це приводить до фазового переходу чорнила, що приводить до формування пузирчиків (скипання), і, як 88700 18 наслідок, різкого зростання тиску, за допомогою якого чорнило виштовхуються з насадки. Вузол електричних контактів (не показаний) для передачі сигналів, передбачений на каретці 203, яка описується нижче, і вузол 157 електричних контактів вузла 105 друкувальної головки електрично контактують один з одним, так що передача електричного сигналу забезпечується в збуджувальну схему елемента електротермічного перетворювача друкувальної головки 105 за допомогою провідного вузла 158. З вузла 157 електричних контактів провідний вузол 159 іде до підкладки 152 антени. Коли контейнер 1 для чорнила встановлений на вузлі 105 друкувальної головки, контейнер 1 для чорнила зупиняється над тримачем 150а (Фіг.15). Крім того, перший зачеплювальний вузол 5 у формі виступу, передбаченого на задній стороні контейнера для чорнила, вставляється в перший фіксувальний вузол 155 у формі крізного отвору, передбаченого на задній стороні тримача, так що контейнер 1 для чорнила вміщується на внутрішню нижню поверхню тримача (Фіг.15b). Коли цей стан підтримується, верхній кінець передньої сторони контейнера 1 для чорнила притискається, як показано стрілкою Р, за допомогою чого контейнер 1 для чорнила повертається в напрямі, вказаному стрілкою R, навколо зачеплювального вузла між першим зачеплювальним вузлом 5 і першим фіксувальним вузлом 155, так що передня сторона контейнера для чорнила зміщається вниз. При цьому підтримувальний елемент 3 зміщається в напрямі стрілки Q, тоді як бічна поверхня другого зачеплювального вузла 6, передбаченого в підтримувальному елементі 3 на передній стороні контейнера для чорнила, притискається до другого фіксувального вузла 156, передбаченого на передній стороні тримача. Коли верхня поверхня другого зачеплювального вузла 5 досягає нижньої частини другого зачеплювального вузла 156, підтримувальний елемент 3 зміщається в напрямі Q' під дією пружної сили підтримувального елемента 3, так що другий зачеплювальний вузол 6 фіксується з другим фіксувальним вузлом 156. У цьому стані (Фіг.15с) другий фіксувальний вузол 156 пружно притискує контейнер 1 для чорнила в горизонтальному напрямі через підтримувальний елемент 3, так що задня сторона контейнера 1 для чорнила примикає до задньої сторони тримача 150. Зміщення вгору контейнера 1 для чорнила не допускається за допомогою першого фіксувального елемента 155, зачепленого з першим зачеплювальним елементом 5, і за допомогою другого фіксувального елемента 156, зачепленого з другим зачеплювальним елементом 6. В цей час установлення контейнера 1 для чорнила завершене, при цьому канал 7 подачі чорнила сполучений з проходом 107 підведення чорнила, а антена 102 і антена 220 головного модуля на підкладці 152 антени розміщуються поруч одна з одною. У ході процесу установлення використовується принцип "важеля" (Фіг.15b), при цьому зачеплювальний вузол між першим зачеплювальним вузлом 5 і першим фіксувальним вузлом 155 є точкою опори, і передня сторона контейнера 1 для 19 чорнила є точкою прикладання сили. З'єднувальний вузол між каналом 7 подачі чорнила і проходом 107 підведення чорнила є робочою точкою, яка розміщується між точкою сили і точкою опори, ближче до точки опори. Отже, канал 7 подачі чорнила притискається до проходу 107 підведення чорнила за допомогою значної сили шляхом повороту контейнера 1 для чорнила. У з'єднувальному вузлі передбачений пружний елемент, такий як фільтр, абсорбувальний матеріал, упаковка і т. п., який має відносно високу гнучкість, щоб забезпечити сполучання чорнила і не допустити витоку чорнила. Така структура, компонування і операція установлення переважні, оскільки елемент еластично деформується під дією відносно великої сили. Коли операція установлення завершена, перший фіксувальний вузол 155, зачеплений з першим зачеплювальним вузлом 5, і другий фіксувальний вузол 156, зачеплений з другим зачеплювальним вузлом 6, не допускають виступання контейнера 1 для чорнила з тримача. Отже, відновлення пружного елемента пригнічується, так що елемент утримується належним чином деформованим. Проте, структура кріпильного вузла контейнера для чорнила, згідно з першим варіантом здійснення або модифікованим прикладом, показаним на Фіг.14, не є обмежувальною в даному винаході. На Фіг.16а, показаний загальний вигляд вузла друкувальної головки іншого прикладу реалізації і каретки для неї, причому вузол друкувальної головки функціонує так, щоб приймати контейнер для чорнила і виконувати друк, а на Фіг.16b показаний загальний вигляд цих елементів, сполучених один з одним. Вузол 405 друкувальної головки в цьому випадку відрізняється від вищезгаданого тримача 150, який надійно утримує весь контейнер для чорнила. Більш конкретно, як показано на Фіг.16а, вузол тримача, відповідний передній стороні контейнера для чорнила, другий фіксувальний вузол або підкладка антени не передбачені. У іншому, структури даного прикладу реалізації практично аналогічні вищезгаданим прикладам, тобто вузол друкувальної головки забезпечений в нижній частині проходом 107 для підведення чорнила, який з'єднується з каналом 7 подачі чорнила, а на задній стороні першим фіксувальним вузлом 155, і забезпечений з тильної сторони вузлом електричних контактів (не показаний) для передачі сигналів. Каретка 415, що переміщається вздовж вала 417, забезпечена важелем 419 для установлення і кріплення вузла 405 друкувальної головки (Фіг.16b). Він має вузол тримача, відповідний структурі передньої сторони контейнера для чорнила, крім вузла 418 електричних контактів, сполученого з вузлом електричних контактів друкувальної головки. Таким чином на каретці передбачені другий фіксувальний вузол 156, провідний вузол 159 до підкладки 152 антени і з'єднувач. За допомогою такої структури, коли вузол 405 друкувальної головки кріпиться до каретки 415 (Фіг.16b), кріпильний вузол контейнера для чорнила повністю встановлений. Більш конкретно, за 88700 20 допомогою процесу, аналогічного операції установлення на Фіг.15, досягається з'єднання між каналом 7 подачі чорнила і проходом 107 підведення чорнила, а також розміщення впритул між антеною 102 і підкладкою 152 антени головного модуля, тим самим завершуючи операцію установлення. 1.4. Друкувальний пристрій (Фіг.17-18) На Фіг.17 показаний зовнішній вигляд струминного принтера 200, в який встановлюється контейнер для чорнила, описаний вище. На Фіг.18 зображений загальний вигляд принтера, в якому відкрита кришка 201 головного модуля. Принтер 200 згідно з цим варіантом здійснення містить головний модуль, лоток 203 розвантаження аркушів на передній стороні головного модуля, вузол автоматичної подачі аркушів (ASF) 202 на задній стороні, кришку 201 головного модуля і інші корпусні вузли, які закривають основні частини, що включають в себе механізм сканувального переміщення каретки, який переносить друкувальні головки і контейнери для чорнила, і для здійснення друку в ході переміщення каретки. Також передбачений вузол 213 панелі керування, який включає в себе дисплейний пристрій, який, в свою чергу, відображає стани принтера незалежно від того, закрита або відкрита кришка головного модуля, головний вимикач і кнопка скидання. Коли кришка 201 головного модуля відкрита, користувач може бачити вузол 105 друкувальної головки (Фіг.18). Користувач також може бачити діапазон переміщення і оточення каретки 205, яка переносить вузол 105 друкувальної головки і контейнери 1K, 1Y, 1М і 1C для чорнила (контейнери для чорнила далі позначаються посиланням з номером 1 тільки для простоти). У цьому варіанті здійснення кришка 201 головного модуля відкрита. Послідовність операцій виконується так, що каретка 205 автоматично переходить в центральну позицію ("позицію заміни контейнера", показану на кресленні), де користувач може виконувати операцію заміни контейнера і т. п. У цьому варіанті здійснення друкувальна головка (не показана) виконана у формі мікросхеми, прикріпленої до вузла 105 друкувальної головки з відповідним чорнилом. Друкувальні головки для чорнила відповідних кольорів сканують матеріал друку за допомогою переміщення каретки 205, в ході якого друкувальні головки виштовхують чорнило, щоб здійснювати друк. Для цього каретка 205 зачіпається з можливістю плавного переміщення з направляючим валом 207, який проходить в напрямі її переміщення, приводиться в дію за допомогою двигуна каретки привідним передавальним механізмом. Друкувальні головки, відповідні чорнилам K, Y, М і С (чорне, жовте, пурпурне і блакитне), виштовхують чорнило на основі даних викидання, що надаються з керуючої схеми, передбаченої в головному модулі, через гнучкий кабель 206. Передбачений механізм подачі паперу, що включає в себе ролик подачі паперу, ролик розвантаження аркушів і т. п., щоб подавати друкувальний матеріал (не показаний), який подається з вузла 202 автоматичної подачі аркушів в лоток 203 розвантаження аркушів. Вузол 105 друкувальної головки, який має нерознімний три 21 мач контейнера для чорнила, знімно встановлений на каретці 205, і відповідні контейнери 1 для чорнила в формі картриджів знімним чином встановлюються у вузлі 105 друкувальної головки. Таким чином, вузол 105 друкувальної головки може бути встановлений на каретці 205, і контейнер 1 для чорнила може бути встановлений на вузлі 105 друкувальної головки. У цьому варіанті здійснення контейнер 1 для чорнила знімно кріпиться до каретки 205 через вузол 105 друкувальної головки. Крім цього, за допомогою прикріплення контейнера 1 для чорнила до вузла 105 друкувальної головки встановлюється система подачі рідини згідно з даним винаходом. У ході операції запису або друку друкувальна головка сканує матеріал друку за допомогою вищеописаного переміщення, при якому друкувальні головки виштовхують чорнило на матеріал друку, щоб здійснювати операцію друку по ширині матеріалу друку, відповідній викидаючим отворам друкувальної головки. У період часу між операцією сканування і наступною операцією сканування механізм подачі паперу подає матеріал друку на попередньо визначену відстань, відповідну ширині. Таким чином, друк послідовно здійснюється, щоб покрити всю область матеріалу друку. На краю діапазону переміщення друкувальної головки за допомогою переміщення каретки передбачений вузол відновлення викидання чорнила, що включає в себе наконечники для приховування бічних сторін друкувальних головок, що мають отвори для викидання чорнила. Отже, друкувальні головки переміщаються в позицію вузла регенерації із попередньо визначеними інтервалами часу і піддаються процесу відновлення, який включає в себе попередньо визначені викидання чорнила і т. п. Як описано вище, вузол 105 друкувальної головки, що має вузол тримача контейнерів для контейнерів 1 для чорнила, забезпечений підкладкою антени, і антени на ньому розміщуються поруч з антенами на підкладці, передбаченими на контейнері 1 для чорнила, встановленими на ній. За рахунок цього забезпечується керування вмиканням і вимиканням кожного з LED 101 відповідно до послідовності, яка описується нижче. Більш конкретно, в позиції заміни контейнера, коли кількість чорнила, що залишилася, в контейнері 1 для чорнила невелика, LED 101 контейнера 1 для чорнила загоряється або блимає. Це застосовно до кожного з контейнерів 1 для чорнила. У діапазоні переміщення каретки перший вузол 210 прийому світла, що має елемент прийому світла, передбачений поруч з краєм, який протистоїть краю, забезпеченому вузлом регенерації. Коли LED 101 контейнерів 1 для чорнила проходять вузол 210 прийому світла за допомогою переміщення каретки 205, LED 101 загоряються. Так само, світло приймається біля першої позиції 210 прийому світла, так що позиції контейнерів 1 для чорнила на каретці 205 можуть бути виявлені на основі позиції каретки 205, коли світло приймається. У іншому прикладі керування загорянням LED і т. п., LED 101 контейнера загоряється, коли контейнер 1 для чорнила коректно встановлений в позиції заміни контейнера. Керування цими опера 88700 22 ціями здійснюється аналогічно керуванню викидання чорнила друкувальної головки, відповідно до керуючих даних (керуючих сигналів), що подаються в контейнер для чорнила за допомогою гнучкого кабелю 206 і без провідного зв'язку з керуючою схемою головного модуля. 2. Структура системи керування 2.1. Загальне компонування (Фіг.19) На Фіг.19 показана блок-схема структури системи керування струминного принтера. Система керування містить керуючу схему (РСВ (плату з друкованою схемою)) в головному модулі принтера і конструкцію для випромінювання світла LED контейнера для чорнила, який повинен керуватися керуючою схемою. На Фіг.19 керуюча схема 300 виконує обробку даних, пов'язану з принтером і керуванням роботою. Більш конкретно, Центральний процесор 301 здійснює операції, які описуються нижче з посиланням на Фіг.25-28, відповідно до програми, збереженої в ПЗП 303. ОЗП 302 використовується як робоча область в ході приведення у виконання процесів ЦП 301.На Фіг.19 керуюча схема 300 приводить у виконання обробку даних, пов'язану з принтером і керуванням роботою. Як показано на Фіг.19, вузол 105 друкувальної головки, що переноситься на каретці 205, має друкувальні головки 105К, 105Y, 105М і 105С, які мають множину отворів для викидання чорного (К), жовтого (Y), пурпурного (М) і блакитного (С) чорнила, відповідно. На тримачі вузла 105 друкувальної головки знімно встановлюються контейнери 1K, 1Y, 1М і 1C для чорнила, згідно з відповідними друкувальними головками. Кожний з контейнерів 1 для чорнила, як описано вище, забезпечений підкладкою 100, забезпеченою LED 101, схемою керування дисплеєм для неї і антеною. Коли контейнер 1 для чорнила правильно встановлюється у вузол 105 друкувальної головки, антена на підкладці 100 знаходиться близько до підкладки антени, яка передбачена у вузлі 105 друкувальної головки і яка є загальною для контейнерів 1. З'єднувач (не показаний), передбачений на каретці 205, і керуюча схема 300, передбачена в головному модулі, електрично сполучені для передачі сигналів через гнучкий кабель 206. Більше того, за допомогою установлення вузла 105 друкувальної головки на каретці 205 з'єднувач каретки 205 і з'єднувач вузла 105 друкувальної головки електрично стикаються один з одним для передачі сигналів. За допомогою такої структури з'єднування і сполучання, сигнали можуть передаватися між керуючою схемою 300 головного модуля і відповідними контейнерами 1 для чорнила. Таким чином, керуюча схема 300 може виконувати операцію керування для вмикання і вимикання LED відповідно до послідовності, яка описується нижче в зв'язку з Фіг.25-27. Керування викиданням чорнила друкувальних головок 105К, 105Y, 105М і 105C виконується аналогічно через гнучкий кабель 206, з'єднувач каретки 205, з'єднувач вузла друкувальної головки з сигнальним з'єднанням між збуджувальною схемою, передбаченою в друкувальній головці, і керуючою схемою 300 в головному модулі. Таким 23 чином, керуюча схема 300 керує викиданням чорнила для відповідних друкувальних головок. Перший вузол 210 прийому світла, розміщений поруч з одним з кінців діапазону переміщення каретки 205, приймає світло від LED 101 контейнера 1 для чорнила, при цьому сигнал, що вказує подію, передається в керуючу схему 300. Керуюча схема 300, як описано нижче, відповідає на сигнал, щоб визначити позицію контейнера 1 для чорнила в каретці 205. Крім того, вздовж шляху руху каретки 205 передбачена шкала 209 кодового датчика положення, а каретка 205 забезпечена кодовим датчиком 211 положення. Сигнал виявлення датчика подається в керуючу схему 300 через гнучкий кабель 206, при цьому одержують положення переміщення каретки 205. Інформація про положення використовується для відповідних регуляторів викидання друкувальної головки, а також для перевірки правильності світла, за допомогою якого визначаються позиції контейнерів для чорнила і яке описане нижче з посиланням Фіг.25. Другий вузол 214 випромінювання/прийому світла передбачений поруч із попередньо визначеною позицією в діапазоні переміщення каретки 205 і включає в себе елемент випромінювання світла і елемент прийому світла, він виконаний з можливістю подавати в керуючу схему 300 сигнал, пов'язаний з кількістю чорнила, що залишилася, в кожному з контейнерів 1 для чорнила, що переноситься на каретці 205. Керуюча схема 300 може виявляти кількість чорнила, що залишилася, на основі цього сигналу. 2.2. З'єднувальний вузол (Фіг.20-24) На Фіг.20 показана структура проводки сигнальної лінії для обміну сигналами з контейнером 1 для чорнила відносно підкладки 100 контейнера 1 для чорнила. Каретка 205 забезпечена керуючою схемою 208, а шина сигнальної лінії від керуючої схеми 300 головного модуля до керуючої схеми 208 містить, наприклад, чотири сигнальних лінії. Більш конкретно, шина сигнальної лінії до керуючої схеми 208 містить сигнальну лінію VDD джерела напруги для подачі електроенергії і сигнальну лінію GND заземлення. Більше того, вона включає в себе сигнальну лінію DATA для подачі керуючого сигналу (керівних даних), пов'язаних з процесом загоряння або блимання LED 101, і лінію CLK сигналів синхронізації для неї, тобто, вона включає в себе всього чотири сигнальних лінії. У цьому варіанті здійснення наводиться опис для чотирьох сигнальних ліній, але даний винахід не обмежений цим прикладом, і може бути потрібна множина ліній сигналів керування залежно від ситуації. Керуюча схема 208 містить схему високочастотної модуляції і демодуляції для безпровідної передачі сигналів DATA і CLK, і керуюча схема 208 електрично сполучена з рамковою антеною 220 через провідний вивід 159. Антена 220 формує електромагнітні випромінювання короткохвильового діапазону і здійснює зв'язок з антеною контейнера для чорнила. Керуюча схема 208 в даному варіанті здійснення розміщена на каретці 205, але може бути розміщена на підкладці 152 антени. 88700 24 З іншого боку, підкладка 100 кожного з контейнерів 1 для чорнила забезпечена антеною 102 для безпровідного зв'язку з антеною 220 головного модуля. Вона також забезпечена контролером 103 для обробки сигналів для обробки високочастотного сигналу, що приймається від антени 102, і передачі високочастотного сигналу з антени 102. Більше того, вона додатково забезпечена LED 101, що активується за рахунок цього. Фіг.21 - це принципова схема, що ілюструє деталі підкладки, на якій передбачений контролер і т. п. Як показано на цьому кресленні, контролер 103 містить керуючу схему вводу/виводу (I/O CTRL) 103А, матрицю 103В запам'ятовуючого пристрою, схему керування 103С LED, схему високочастотної модуляції/демодуляції і схему 103Е джерела напруги. Схема демодуляції схеми високочастотної модуляції/демодуляції демодулює високочастотний сигнал, що приймається за допомогою антени 220 головного модуля, щоб одержати сигнали DATA і CLK. Схема джерела напруги формує напругу з електромагнітних випромінювань, що вводяться, щоб подавати електроенергію в керуючу схему вводу-виводу (I/O CTRL) 103А, матрицю 103В запам'ятовуючого пристрою, схему керування 103С LED і LED 101. Схема модуляції модулює сигнал для одержання високочастотної напруги, щоб сформувати електромагнітне випромінювання з антени 102, для передачі інформації в основний модуль з матриці 103В запам'ятовуючого пристрою. Керуюча схема 103А вводу-виводу керує вмиканням відображення для LED 101 і керує записом і читанням даних в і з матриці 103В запам'ятовуючого пристрою відповідно до демодульованих керівних даних. Матриця 103В запам'ятовуючого пристрою має форму EEPROM в даному варіанті здійснення і може зберігати індивідуальну інформацію по контейнерах для чорнила, наприклад, інформацію, пов'язану з кількістю чорнила, що залишилася, інформацію про колір чорнила і, крім того, інформацію про виготовлення, таку як число контейнерів для чорнила, номер виробничої партії і т. д. Інформація про колір записується на попередньо визначену адресу матриці 103В запам'ятовуючого пристрою, відповідну кольору чорнила, що міститься в контейнері для чорнила. Наприклад, інформація про колір використовується як інформація розрізнення контейнера для чорнила (індивідуальної інформації), яка описується нижче з посиланням на Фіг.23 і 24. Завдяки цьому можна ідентифікувати контейнер длячорнила, коли дані записуються в матрицю 103В запам'ятовуючого пристрою і зчитуються з неї або коли активування і деактивування LED 101 керується для конкретного контейнера для чорнила. Дані, що записуються в матрицю 103В запам'ятовуючого пристрою або зчитуються з неї, включають в себе, наприклад, дані, які вказують кількість чорнила, що залишилася. Контейнер для чорнила цього варіанта здійснення, як описано вище, забезпечений в нижній частині призмою, і коли кількість чорнила, що залишилася, стає невеликою, ця подія може бути оптично виявлена за допомогою призми. Крім цього, керуюча схема 300 цього варіанта здійснення 25 підраховує викидання для кожної з друкувальних головок на основі даних викидання. Інформація кількості, що залишилася, записується в матрицю 103В запам'ятовуючого пристрою відповідного контейнера для чорнила, і інформація зчитується. Матриця 103В запам'ятовуючого пристрою зберігає інформацію про кількість чорнила, що залишилася, в реальному часі. Інформація представляє кількість чорнила, що залишилася, з високою точністю, оскільки інформація надається також за допомогою призми. Крім того, її можна використовувати для того, щоб розрізнювати, чи є контейнер для чорнила новим або використаним і потім наново встановленим. Схема 103 С керування LED виконана з можливістю подавати напругу джерела живлення до LED 101, щоб примусити його випромінювати світло, коли сигнал, що надходить з керуючої схеми 103А вводу-виводу, має високий рівень. Отже, коли сигнал, що надходить з керуючої схеми 103А вводу-виводу, має високий рівень, LED 101 знаходиться у включеному режимі, а коли сигнал має низький рівень, LED 101 знаходиться у відключеному режимі. На Фіг.22 показана принципова схема модифікованого прикладу підкладки за Фіг.21. Цей модифікований приклад відрізняється від прикладу за Фіг.21 по структурі застосування напруги джерела живлення до LED 101, і, більш конкретно, напруга джерела живлення подається зі схеми джерела живлення VDD, передбаченої всередині підкладки 100 контейнера для чорнила. Звичайно контролер 103 вбудований в напівпровідникову підкладку, і в цьому прикладі з'єднувальний контакт, передбачений на напівпровідниковій підкладці, служить тільки для з'єднувального контакту LED. Зниження числа з'єднувальних контактів значною мірою впливає на область, яку займає напівпровідникова підкладка, і в цьому значенні модифікований приклад є вигідним відносно зниження вартості напівпровідникової підкладки. На Фіг.23 показана часова діаграма, що ілюструє операції запису і зчитування даних в і з матриці 103В запам'ятовуючого пристрою підкладки. На Фіг.24 показана часова діаграма, що ілюструє активування і деактивування LED 101. Як показано на Фіг.23, при записі в матрицю 103В запам'ятовуючого пристрою, сигнали відправляються за допомогою антен 220 і 102 з керуючої схеми 300 головного модуля. Більш конкретно, інформація початкового коду плюс кольори, код керування, адресний код, код даних надаються у вказаному порядку з сигнальної лінії DATA в керуючу схему 103А вводу-виводу в контролері 103 контейнера 1 для чорнила синхронізовано з синхронізуючим сигналом CLK. Сигнал початкового коду в інформації початкового коду плюс кольори вказує початок послідовностей сигналів даних, а сигнал інформації про колір необхідний для того, щоб ідентифікувати конкретний контейнер для чорнила, з яким пов'язані послідовності сигналів даних. При цьому колір чорнила включає в себе не тільки Y, М, С і т. п. колір, але також такі чорнила, що мають різну інтенсивність. 88700 26 Інформація про колір має код, відповідний одному з кольорів К, С, М і Y чорнила. За допомогою цього керуюча схема 103А вводу-виводу порівнює інформацію про колір, вказану за допомогою коду, і інформацію про колір, збережену в матриці 103В запам'ятовуючого пристрою, і тільки коли вони співпадають, сигнали даних надалі приймаються. Якщо вони не співпадають, подальші сигнали даних ігноруються. Отже, навіть якщо сигнал даних надається, як правило, у всі контейнери для чорнила з головного модуля за допомогою загальної сигнальної лінії DATA (Фіг.20), контейнер для чорнила, до якого належать дані, може бути коректно ідентифікований, оскільки дані включають в себе інформацію про колір. Отже, обробка на основі подальших даних, така як запис, зчитування подальших даних, активування, деактивування LED, може здійснюватися тільки для ідентифікованого контейнера для чорнила (тобто для коректного контейнера для чорнила). Як результат, (однієї) загальній лінії сигналів даних достатньо для всіх чотирьох контейнерів для чорнила, щоб записувати в них дані, активувати LED і деактивувати LED, тим самим знижуючи необхідне число сигнальних ліній. Потрібно розуміти, що (однієї) загальній лінії сигналів даних достатньо незалежно від числа контейнерів для чорнила. Як показано на Фіг.23, режими керування цього варіанта здійснення включають в себе коди OFF (вимкнути) і ON (ввімкнути) для активування і деактивування LED, які описані нижче, і коди READ (читання) і WRITE (запис) для зчитування з матриці запам'ятовуючого пристрою і запису в неї. При операції запису код WRITE іде після коду інформації про колір, що ідентифікує контейнер для чорнила. Наступний код, тобто код адреси, вказує адресу в матриці запам'ятовуючого пристрою, в яку дані повинні бути записані, а останній код, тобто код даних, включає в себе вміст інформації, яка повинна бути записана. Вміст, що указується за допомогою керуючого коду, не обмежений прикладом, описаним вище, і, наприклад, можуть бути додані керуючі коди для команди перевірки правильності і/або команди постійного зчитування. Для операції зчитування структура сигналу даних така ж, як і у випадку операції запису. Код інформації початкового коду плюс кольори приймається за допомогою керуючої схеми 103А вводу-виводу всіх контейнерів для чорнила, аналогічно випадку операції запису. Подальші сигнали даних приймаються тільки за допомогою керуючої схеми 103А вводу-виводу, що має таку ж інформацію про колір. Відмінним є те, що зчитувані дані виводяться синхронно з підвищенням першого такту (13-го такту на Фіг.23) після того, як адреса вказується за допомогою коду адреси. Таким чином, керуюча схема 103А вводу-виводу здійснює керування, щоб не допустити перешкод зчитуваних даних з іншим вхідним сигналом, навіть коли сигнали даних контейнерів для чорнила повідомляються за допомогою загальної (однієї) лінії сигналів даних. Як показано на Фіг.24, відносно активування (вмикання) і деактивування (вимикання) LED 101, 27 сигнал даних інформації початкового коду плюс кольори спочатку направляється в керуючу схему 103А вводу-виводу за допомогою сигнальної лінії DATA з головного модуля, як і раніше. Як описано вище, правильний контейнер для чорнила ідентифікується на основі інформації про колір, і активування і деактивування LED 101 за допомогою керуючого коду, що надається далі, здійснюється тільки для ідентифікованого контейнера для чорнила. Керуючі коди для активування і деактивування, як описано вище, включають в себе один з коду ON і коду OFF, які діють для того, щоб активувати і деактивувати LED 101, відповідно. Тобто, коли керуючий код вказує ON, керуюча схема 103А вводу-виводу виводить сигнал ON в схему керування 103С LED, як описано вище, і цей стан виводу постійно підтримується надалі. На відміну від цього, коли керуючий код вказує OFF, керуюча схема 103А вводу-виводу виводить сигнал OFF в схему керування 103С LED, і цей стан виводу постійно підтримується надалі. Фактичний розподіл за часом активування і деактивування LED 101 задається після 7-го такту CLK для кожного з сигналів даних. У прикладі, що описується, спочатку ідентифікується контейнер для чорного чорнила (К), який означає самий лівий сигнал даних, а потім включається LED 101 контейнера для чорного чорнила К. Потім інформація про колір другого сигналу даних вказує пурпурне чорнило М, і керуючий код вказує активування, і, отже, LED 101 контейнера для чорнила М загоряється, в той час як LED 101 контейнера для чорнила К продовжує знаходитися в стані ON. Керуючий код третього сигналу даних означає команду деактивування, і тільки LED 101 контейнера для чорнила К деактивується. З вищенаведеного опису потрібно розуміти, що керування блиманням LED здійснюється за допомогою керуючої схеми 300 головного модуля, що подає повторні керуючі коди активування і деактивування навперемінно для ідентифікованого контейнера для чорнила. Період циклічності блимання може бути визначений через період циклічності керуючих кодів, що чергуються. 2.3. Процес керування (Фіг.25-31) На Фіг.25 представлена блок-схема послідовності операцій способу, що ілюструє процеси, пов'язані з установленням і зняттям контейнера для чорнила, згідно з варіантом здійснення даного винаходу, і, зокрема, вона показує керування активуванням і деактивуванням LED 101 кожного з контейнерів 1 для чорнила керуючою схемою 300, передбаченою в головному модулі. Процес починається у відповідь на відкривання користувачем кришки головного модуля принтера 201, яке виявляється за допомогою визначеного датчика. Коли процес починається, контейнер для чорнила встановлюється і знімається через етап S101. НаФіг.26 показана блок-схема послідовності операцій способу процесу установлення і знімання контейнера для чорнила. У процесі установлення і знімання на етапі S201 переміщається каретка 205, і виводиться інформація про стан контейнера для чорнила (його індивідуальна інформація), який 88700 28 переноситься на каретці 205. Інформація про стан, яка повинна бути одержана тут, - це кількість чорнила, що залишилася, що зчитується з матриці 103В запам'ятовуючого пристрою нарівні з числом, що є унікальним для контейнера для чорнила. На етапі S202 виконується розрізнення відносно того, досягає чи ні каретка 205 позиції заміни контейнера для чорнила, описаної в зв'язку з Фіг.18. Якщо результат розрізнення позитивний, етап S203 приводиться у виконання для керування підтвердженням установлення контейнера для чорнила. На Фіг.27 показана блок-схема послідовності операцій способу, що детально ілюструє керування підтвердженням установлення за Фіг.26. Спочатку на етапі S3 01 задається параметр N, що вказує число контейнерів для чорнила, які переносяться на каретці 205, і ініціалізується прапор F (k) для підтвердження випромінювання світла LED відповідно до числа контейнерів для чорнила. У цьому варіанті здійснення N задається рівним 4, оскільки число контейнерів для чорнила дорівнює 4 (К, С, М і Y). Далі чотири прапори F (k), k= 1-4 підготовлюються, і вони всі ініціалізуються рівними нулю. На етапі S302 змінна An прапора, пов'язаного з порядком розрізнення установлення для контейнера для чорнила, задається рівною 1, і на етапі S303 керування підтвердженням установлення здійснюється для А-того контейнера для чорнила. При керуванні користувач встановлює контейнер для чорнила в правильній позиції тримача 150 вузла 105 друкувальної головки, надається безпровідний зв'язок між підкладкою 152 антени тримача 150 і антеною 102 контейнера для чорнила. За рахунок цього керуюча схема 300 головного модуля ідентифікує контейнер для чорнила на основі інформації про колір (індивідуальної інформації для контейнера для чорнила), і інформація про колір, збережена в матриці 103В запам'ятовуючого пристрою ідентифікованого контейнера, послідовно зчитується. Інформація про колір для ідентифікації не використовується для вже зчитаного або зчитаних контейнерів. У цьому процесі керування також виконується розрізнення відносно того, відрізняється чи ні зчитана інформація про колір від інформації про колір, зчитаної після початку даного процесу. На етапі S304, якщо інформація про колір змогла бути зчитана і інформація про колір відрізняється від вже зчитаного фрагмента або фрагментів інформації, розрізнюється, що контейнер для чорнила згідно з інформацією про колір встановлений як А-тий контейнер для чорнила. У іншому випадку розрізнюється, що А-тий контейнер для чорнила не встановлений. Тут "А-тий" представляє тільки порядок розрізнення контейнера для чорнила, але не представляє порядок, що вказує встановлену позицію контейнера для чорнила. Коли Атий контейнер для чорнила розрізнений як коректно встановлений, прапор F (А) (прапор, що задовольняє k=А з підготовлених прапорів F(k), k=1-4) задається рівним 1 на етапі S305. Потім, як описано вище, LED 101 контейнера 1 для чорнила, що має відповідну інформацію про колір, загоряється. 29 Коли розрізнено, що контейнер для чорнила не встановлений, прапор F (А) задається рівним 0 на етапі S311. Потім на етапі S306 змінна А збільшується на 1, а на етапі S307 виконується розрізнення того, більше чи ні змінна А, ніж N, заданий на етапі S301 (в цьому варіанті здійснення N=4). Якщо змінна А не перевищує N, процес після етапу S303 повторюється. Якщо вона розрізнена як більша за N, цей факт означає, що керування підтвердженням установлення завершене для всіх чотирьох контейнерів для чорнила. Потім на етапі S308 виконується визначення відносно того, знаходиться чи ні кришка 201 головного модуля у відкритій позиції, на основі вихідних даних датчика. Коли кришка головного модуля знаходиться в закритому стані, стан анормальності повертається до процедури обробки за Фіг.26 на етапі S312, оскільки є імовірність того, що користувач закрив кришку, хоч один або деякі з контейнерів для чорнила не встановлені або некоректно встановлені. Після цього дана операція процесу завершується. Навпаки, коли кришка 201 головного модуля визначена як відкрита на етапі S308, виконується визначення відносно того, дорівнюють чи ні 1 всі чотири прапори F (k), к=1-4, тобто всі LED 101 горять чи ні. Якщо визначено, що щонайменше один з LED 101 не горить, процес після етапу S302 повторюється. Поки користувач не встановить або коректно непереустановить контейнер для чорнила або контейнери для чорнила, LED 101 яких не горять, LED контейнера або контейнерів для чорнила не загоряються, і операція процесу повторюється. Коли всі LED розрізнені як включені, операція нормального завершення виконується на етапі S310, і операція даного процесу завершується. Після цього процес переходить до процедури обробки, показаної на Фіг.26. На Фіг.28 ілюструється стан (а), в якому всі контейнери для чорнила коректно встановлені в коректних позиціях, і, отже, всі LED горять, відповідно. Посилаючись знов на Фіг.26, після того як керування підтвердженням установлення контейнерів для чорнила (етап S203) виконано вищеописаним способом, виконується розрізнення відносно того, завершено чи ні керування, тобто, коректно чи ні встановлені контейнери, на етапі S204. Якщо контейнери встановлені нормально, дисплейний пристрій (Фіг.17 і 18) в робочому вузлі 213 підсвічується, наприклад, зеленим кольором на етапі S205, нормальне завершення виконується на етапі S206, і операція повертається до процедури обробки, показаної на Фіг.25. Коли розрізнене неправильне установлення, дисплейний пристрій в робочому вузлі 213 блимає, наприклад, оранжевим кольором на етапі S207, і виконується процес завершення, а потім операція повертає процедуру обробки, показану на Фіг.25. Коли принтер сполучений з вузловою ПЕОМ, яка керує принтером, відображення анормальності установлення також здійснюється одночасно і на дисплеї ПЕОМ. На Фіг.25, коли процес установлення і знімання контейнерів для чорнила по етапу S101 завершений, виконується визначення відносно того, 88700 30 коректно чи ні завершений процес установлення і знімання, на етапі S102. Якщо визначена анормальність, операція процесу чекає, щоб користувач відкрив кришку 201 головного модуля, і у відповідь на відкривання кришки 201 процес етапу S101 починається, тобто процес, описаний вище, повторюється. Коли на етапі S102 розпізнаний процес правильного установлення або знімання, пристрій чекає, щоб користувач закрив кришку 201 головного модуля на етапі S103, і виконується розрізнення відносно того, закрита чи ні кришка 201, на етапі S104. Якщо результат розрізнення є позитивним, операція переходить до процесу світлової перевірки правильності по етапу S105. У цьому випадку, якщо закривання кришки 201 головного модуля виявлене, (Фіг.28b), каретка 205 переміщається в позицію для світлової перевірки правильності, і LED 101 контейнерів для чорнила деактивуються. Процес світлової перевірки правильності призначений для того, щоб було ясно, в коректних чи ні позиціях встановлені контейнери для чорнила, відповідно. У цьому варіанті здійснення конструкції контейнерів для чорнила такі, що їх конфігурації унікальні в залежності від кольорів чорнила, що містяться в них, щоб не допустити установлення контейнерів для чорнила в неправильних позиціях. Це зроблене для простоти виготовлення корпусів контейнерів для чорнила. Отже, є імовірність того, що контейнери для чорнила встановлені в некоректних позиціях. Тому процес світлової перевірки правильності є ефективним, щоб виявляти некоректне установлення і повідомляти користувача про таку подію. Завдяки цьому досягається ефективність і низька вартість виготовлення контейнерів для чорнила, оскільки необов'язково робити конфігурації контейнерів для чорнила відмінними один від одного в залежності від кольору чорнила. На Фіг.29a-d показаний процес світлової перевірки правильності, і Фіг.30а-d також ілюструє процес світлової перевірки правильності. Як показано на Фіг.29а, пересувна каретка 205 спочатку починає переміщення з лівої сторони до правої сторони на кресленні в напрямі першого вузла 210 прийому світла. Коли контейнер для чорнила, поміщений в позицію контейнера з жовтим чорнилом, підходить навпроти першого вузла 210 прийому світла, сигнал активування LED 101 контейнера з жовтим чорнилом виводиться, щоб ввімкнути його і зберігати стан ввімкнення протягом попередньо визначеного проміжку часу, за допомогою керування, описаного для Фіг.24. Коли контейнер для чорнила поміщений в коректну позицію, перший вузол 210 прийому світла приймає світло від LED 101, так що керуюча схема 300 розрізнює те, що контейнер 1Y для чорнила встановлений в коректній позиції. При переміщенні каретки 205, як показано на Фіг.29b, коли контейнер для чорнила, поміщений в позицію контейнера з пурпурним чорнилом, підходить навпроти першого вузла 210 прийому світла, виводиться сигнал активування LED 101 контейнера з пурпурним чорнилом, щоб ввімкнути його і зберігати стан ввімкненим протягом попередньо визначеного проміжку часу. У прикладі, показано 31 му на кресленні, контейнер 1М для чорнила встановлений в коректній позиції, так що перший вузол 210 прийому світла приймає світло від LED. Як показано на Фіг.29b-d, світло випромінюється послідовно при зміні позиції розрізнення. На цьому кресленні всі контейнери для чорнила встановлені в коректних позиціях. На відміну від цього, якщо контейнер 1C з блакитним чорнилом помилково встановлений в позицію контейнера 1М з пурпурним чорнилом, як показано на Фіг.30b, LED 101 контейнера 1C для чорнила, який розміщений навпроти першого вузла 210 прийому світла, не активується, а для контейнера 1М для чорнила, встановленого в іншій позиції, вмикається. Як результат, перший вузол 210 прийому світла не приймає світло в заданий час, так що керуюча схема 300 розрізнює, що позиція установлення містить контейнер з чорнилом, відмінний від контейнера 1М з чорнилом (правильного контейнера). Відповідно, якщо контейнер 1М з пурпурним чорнилом помилково встановлений в позицію контейнера 1C з блакитним чорнилом, як показано на Фіг.30с, LED 101 контейнера ЇМ для чорнила, який розташований навпроти першого вузла 210 прийому світла, не активується, а для контейнера 1C для чорнила, встановленого в іншій позиції, вмикається. Таким чином, процес світлової перевірки правильності за допомогою керуючої схеми 300, описаний вище, ефективний для того, щоб ідентифікувати контейнер для чорнила або контейнери для чорнила, встановлений в некоректні позиції. Якщо позиція установлення не містить коректний контейнер для чорнила, встановлений в неї, колір контейнера для чорнила, помилково встановленого туди, може бути ідентифікований за допомогою послідовного активування LED трьох інших контейнерів для кольорового чорнила. На Фіг.25 після процесу світлової перевірки правильності на етапі S105 виконується розрізнення відносно того, правильно чи ні завершений процес світлової перевірки правильності, на етапі S106. Коли належне завершення світлової перевірки правильності розпізнане, дисплейний пристрій в робочому вузлі 213 підсвічується, наприклад, зеленим кольором на етапі S107, і процес закінчується. З іншого боку, якщо завершення визначене як анормальне, дисплейний пристрій в робочому вузлі 213 блимає оранжевим кольорів на етапі S109, і LED 101 контейнера для чорнила, який встановлений в некоректній позиції і який ідентифікований на етапі S105, блимає або загоряється на етапі S105. Таким чином, коли користувач відкриває кришку 201 головного модуля, він повідомляється про контейнер для чорнила, який встановлений в некоректній позиції, так що користувачеві пропонується переустановити його в коректну позицію. На Фіг.31 показана блок-схема послідовності операцій способу, що ілюструє процес друку згідно з варіантом здійснення даного винаходу. У процесі на етапі S401 спочатку перевіряється кількість чорнила, що залишилася. У цьому процесі об'єм друку визначається з даних задання друку, для якого друк повинен бути здійснений, і виконується 88700 32 порівняння між об'ємом друку і кількістю чорнила, що залишилася, в контейнері для чорнила відносно того, досить чи ні кількості, що залишилася (процес підтвердження). У цьому процесі кількістю чорнила, що залишилася, може бути кількість, виявлена за допомогою керуючої схеми 300 на основі підрахунку. На етапі S402 виконується розрізнення відносно того, чи достатньо кількості чорнила, що залишилася, для призначеного друку, чи ні, на основі процесу підтвердження. З іншого боку, якщо результат розрізнення на етапі S402 вказує нестачу чорнила, дисплейний пристрій робочого вузла 213 блимає оранжевим кольором на етапі S405, а на етапі S406 LED 101 контейнера 1 для чорнила, що містить недостатню кількість чорнила, блимає або загоряється (анормальне завершення). Коли друкувальний пристрій сполучений з вузловою ПЕОМ, яка керує друкувальним пристроєм, кількість чорнила, що залишилася, може бути одночасно відображена на дисплеї ПЕОМ. 3. Інші варіанти здійснення (Фіг.32-54) У першому варіанті здійснення, описаному вище, перший зачеплювальний вузол 5, передбачений на задній стороні контейнера для чорнила, вставляється в перший фіксувальний вузол 155, передбачений на задній стороні тримача, і контейнер 1 для чорнила повертається навколо осі повороту, якою є вставлений вузол, при цьому притискуючи передню сторону контейнера для чорнила вниз. Коли використовується така структура, переважна позиція підкладки 100 є, як описано вище, передньою стороною, яка знаходиться в стороні від осі повороту, і перший вузол 210 прийому світла і перший вузол 101 випромінювання світла для направляння світла до першого вузла 210 прийому світла і до очей користувача, є нерознімними з підкладкою 100, відповідно. Проте, в деяких випадках позиція, переважно задана підкладкою, і позиція, необхідна світловипромінювальному вузлу, відрізняється одна від одної, залежно від структури контейнера для чорнила і/або його частини для кріплення. У цьому випадку підкладка і вузол випромінювання світла можуть бути розміщені в коректних позиціях. Отже, вони не обов'язково є нерознімними одне з одним. Фіг.32а-с ілюструє структури контейнера для чорнила і його кріпильного вузла згідно з іншим варіантом здійснення даного винаходу. Як показано на Фіг.32а, контейнер 501 для чорнила цього варіанта здійснення винаходу забезпечений з верхньої сторони поруч з передньою стороною підкладкою 600, яка має вузол 601 випромінювання світла, такий як LED, який має площадку 602 у верхньому задньому вузлі. Коли вузол 601 випромінювання світла активований, світло випромінюється в напрямі передньої сторони. Вузол 620 прийому світла розміщується в позиції прийому світла, направленій ліворуч на кресленні, поруч з краєм діапазону сканування каретки. Коли каретка надходить в цю позицію, вузол 601 випромінювання світла керується так, що друкувальний пристрій може одержувати іншу попередньо визначену інформацію, пов'язану з контейнером 501 для чорнила, із вмісту світла, що приймається за 33 допомогою вузла прийому світла. Коли каретка знаходиться в центральній частині діапазону сканування, наприклад, вузол 601 випромінювання світла керується так, що користувач може бачити стан підсвічування і попередньо визначена інформація, пов'язана з контейнером 501 для чорнила, може бути легко виявлена користувачем. Як показано на Фіг.32с, вузол 605 друкувальної головки містить тримач 650 для знімного утримування множини контейнерів для чорнила (двох в прикладі, що описується), друкувальну головку 605', передбачену на задній стороні. За допомогою установлення контейнера 501 для чорнила в тримачі 650 прохід 607 підведення чорнила друкувальної головки, розміщений у внутрішній нижній частині тримача, сполучається з каналом 507 подачі чорнила, розміщеним в нижній частині контейнера для чорнила, щоб встановився канал обміну чорнилом між ними. Тримач 650 забезпечений на задній стороні фіксувальним вузлом 656 для фіксації контейнера 501 для чорнила в позиції завершеного установлення із зачеплювальним вузлом 655 (центром обертання) з передньої сторони. Поруч з фіксувальним вузлом 656 передбачена антена 652 для обміну даними з антеною 602 підкладки 600. Коли контейнер 501 для чорнила встановлений у вузлі 605 друкувальної головки, контейнер 501 для чорнила обробляється з передньої сторони тримача 650. Як показано на Фіг.32b, користувач притискує частину нижнього краю задньої сторони контейнера для чорнила до задньої сторони тримача 650, щоб ввести передню сторону контейнера для чорнила в зачеплення із зачеплювальним вузлом 655 тримача 650. У цьому стані верхній вузол передньої сторони контейнера 501 для чорнила притискається до задньої сторони, за допомогою чого контейнер 501 для чорнила встановлюється в тримачі, при цьому повертаючись в напрямі, вказаному стрілкою, навколо зачеплювального вузла 655. На Фіг.32а і с показаний контейнер 501 для чорнила, який повністю встановлений, при цьому канал 507 подачі чорнила і прохід 607 підведення чорнила сполучені один з одним, і антена 602 і антена 652 розміщуються близько одна до одної. Конструкції зачеплювального вузла 655 тримача 650 і фіксувального вузла 656 і відповідна конструкція контейнера 501 для чорнила можуть бути належним чином визначені фахівцями в даній галузі техніки. У прикладі, показаному на кресленні, підкладка 600 передбачена на верхній поверхні контейнера 501 для чорнила і іде паралельно з верхньою поверхнею, але вона може бути нахилена, як в першому варіанті здійснення. Більше того, тримач 650 і конструкційні елементи, пов'язані з ним, не обов'язково передбачені у вузлі головки. На Фіг.33 показаний модифікований приклад структури за Фіг.32, який ілюструє два вузли друкувальної головки (картриджі, що вміщають рідину), кожний з яких містить контейнер 501 для чорнила і друкувальну головку 605', які є нерознімними. У цьому варіанті здійснення одним з вузлів є картридж для чорного чорнила, а іншим 88700 34 є картридж для жовтого, пурпурного і блакитного чорнила. Тримач 650 може бути забезпечений аналогічними структурами, відповідними такій структурі. У цьому варіанті здійснення керуюча схема для вузла 601 випромінювання світла, розміщеного на передній стороні, може бути надана в належній позиції вузла головки. Наприклад, керуюча схема передбачена на підкладці збуджувальної схеми, що має нерознімну друкувальну головку 605', і проводка іде в перший вузол 601 випромінювання світла. У цьому випадку збуджувальна схема для друкувальної головки 605' і керуюча схема для вузла 601 випромінювання світла сполучені з вузлом електричних контактів на каретці за допомогою вузла електричних контактів (не показаний). На Фіг.34 показаний загальний вигляд принтера, з яким використовується контейнер для чорнила згідно з іншим варіантом здійснення винаходу, в якому кришка головного модуля показана у відкритому стані. Як показано на Фіг.34, контейнер 501К для чорнила, що містить чорне чорнило, і контейнери 501CMY для чорнила, що мають нерознімні відсіки для розміщення, які містять блакитне, пурпурне і жовте чорнило окремо, встановлені в тримачі вузла 605 друкувальної головки на каретці 205. У кожному з контейнерів для чорнила, як описано вище, LED 601 передбачений як окремий елемент від підкладки, і користувач може бачити LED 601 з передньої сторони, коли контейнер для чорнила встановлений в позицію для заміни. Відповідно позиції LED, вузол 210 прийому світла передбачений поруч з одним з кінців діапазону переміщення каретки 205. На Фіг.35а,b показані схематичний вигляд збоку і вигляд спереду контейнера для чорнила, згідно з додатковим варіантом здійснення даного винаходу, при цьому перший варіант здійснення модифікований за допомогою поміщення підкладки і вузла випромінювання світла в різні позиції. У цьому варіанті здійснення підкладки 100-2, кожна з яких має вузол 101 випромінювання світла, такий як LED, передбачені у верхній частині передньої сторони контейнера для чорнила. Аналогічно попередньому варіанту здійснення, підкладка 100 передбачена на частині похилої поверхні, оскільки це є переважним з точки зору задовільного зв'язку з підкладкою 152 антени, передбаченою на каретці, захисту від чорнила, і підкладка 100 сполучена з підкладкою 100-2 або вузлом 101 випромінювання світла провідного вузла 159-2, так що електричний сигнал може передаватися між ними. Позиція ЗН означає отвір, сформований в базовому вузлі підтримувального елемента 3, щоб провести провідний вузол 159-2 вздовж кожуха контейнера для чорнила. У цьому варіанті здійснення, коли вузол 101 випромінювання світла активований, світло направляється в напрямі передньої сторони. Вузол 210 прийому світла розміщується в позиції прийому світла, яка направлена праворуч на кресленні, поруч з краєм діапазону сканування каретки, і коли каретка протистоїть цій позиції, проводиться керування випромінюванням світла вузла 101 випромі 35 нювання світла. При цьому друкувальний пристрій може одержувати попередньо задану інформацію, пов'язану з контейнером 1 для чорнила, із вмісту світла, що приймається вузлом прийому світла. Коли каретка знаходиться в центральній частині діапазону сканування, наприклад, здійснюється керування вузлом 101 випромінювання світла, за допомогою чого користувач легше може побачити стан підсвічення, так що попередньо визначена інформація, пов'язана з контейнером 1 для чорнила, може бути виявлена користувачем. На Фіг.36а,b показані вигляд збоку і вигляд спереду контейнера для чорнила згідно з модифікованим варіантом здійснення за Фіг.35. У цьому варіанті здійснення вузол 101 випромінювання світла і підкладка 100-2, що підтримує його, передбачені на задній стороні робочого вузла 3М в передній стороні контейнера для чорнила, причому робочий вузол 3М є вузлом, з яким працює користувач. Функції і переваги цього варіанта здійснення такі ж, як і для попередніх варіантів здійснення. Згідно з варіантом здійснення, коли каретка вміщена в центральну частину діапазону сканування, наприклад, вузол 101 випромінювання світла активується, і, отже, робочий вузол ЗМ підтримувального елемента 3 також підсвічується, так що користувач може інтуїтивно розуміти необхідну дію, наприклад, заміну контейнера для чорнила. Робочий вузол 3М може бути забезпечений вузлом для передачі або розсіювання визначеної кількості світла, щоб спростити виявлення підсвіченого стану робочого вузла 3М. На Фіг.37 показаний вигляд збоку модифікованого прикладу конструкції за Фіг.35. У цьому варіанті здійснення підкладка 100-2, що має вузол 101 випромінювання світла, розміщується на передній стороні робочого вузла ЗМ підтримувального елемента 3. Підкладка 100, підкладка 100-2 і вузол 101 випромінювання світла сполучені одне з одним за допомогою отвору ЗН, сформованого в базовому вузлі підтримувального елемента 3 за допомогою провідного вузла 159-2, що іде вздовж підтримувального елемента 3. Згідно з цим прикладом, можуть бути одержані ті ж переваги, що і для Фіг.36. У конструкції, показаній на Фіг.35-37, може бути використаний гнучкий друкарський кабель (FPC), за допомогою якого підкладка 100, провідний вузол 159-2 і підкладка 100-2 можуть бути одним нерознімним елементом. У вищеописаному варіанті здійснення система подачі рідини має, так званий, тип безперервної подачі, в якому кількість виштовхуваного чорнила практично безперервно подається в друкувальну головку за допомогою контейнера для чорнила, окремо встановленого в друкувальну головку, яка здійснює зворотнопоступальний рух в основному напрямі сканування. Більш конкретно, опис попередніх варіантів здійснення виконаний стосовно контейнера для чорнила, який знімно встановлюється на друкувальну головку, яка здійснює зворотнопоступальний рух на каретці і т. п. Проте, даний винахід застосовний до іншої системи подачі рідини, в якій контейнер для чорнила нерознімно кріпиться до друкувальної головки. Навіть в цій 88700 36 системі, якщо позиція установлення некоректна, друкувальна головка приймає дані для іншого кольору, або порядок виштовхуваного різного кольорового чорнила відрізняється від попередньо визначеного порядку, приводячи в результаті до погіршення якості друку. Даний винахід застосовний до іншого типу безперервної подачі, в якому контейнери для чорнила відділені від друкувальних головок, передбачені в нерухомих позиціях в друкувальному пристрої, і фіксовані контейнери для чорнила і асоціативно зв'язані друкувальні головки сполучені за допомогою трубок для подачі чорнила в друкувальні головки. Проміжні контейнери, які підтримують рідинний обмін між контейнером для чорнила і друкувальною головкою, можуть переноситися на друкувальній головці або каретці. На Фіг.38 показаний загальний вигляд принтера, що має вказану вище структуру, згідно з додатковим варіантом здійснення даного винаходу. На кресленні позицією 710 позначений лоток подачі паперу у формі касети, і матеріали для друку поміщуються в стос на нього і по одному витягуються в ході роботи. Вони подаються по відкидному тракту подачі в зону друку (не показана), де переноситься друкувальна головка на каретці 803, потім в лоток 703 розвантаження аркушів. Каретка 803 підтримується і направляється за допомогою направляючого вала 807 і здійснює зворотнопоступальний рух вздовж направляючого вала 807, в ході якого друкувальна головка здійснює операції сканування і друку. Каретка 803 переносить друкувальні головки відповідних кольорів. Друкувальні головки мають проміжні контейнери 811K, 811C, 811М і 811Y, що містять чорне чорнило, блакитне чорнило, пурпурне чорнило і жовте чорнило, відповідно. Проміжні контейнери забезпечуються чорнилом з нерухомих контейнерів 701K-701Y відносно великої місткості, відповідно, які знімно встановлені в нерухомому вузлі пристрою. Позицією 850 позначений гнучкий ведений механізм, який переміщається після переміщення каретки 803. Ведений механізм включає в себе електричний провідний вузол для передачі електричних сигналів у відповідні друкувальні головки, що переносяться на каретці, і групу трубок подачі чорнила, що проходять з нерухомих контейнерів в проміжні контейнери. Група трубок подачі підтримує обмін з групою нерухомих контейнерів за допомогою сполучених трубок (не показані). Операція друку в цьому варіанті здійснення аналогічна операції друку в попередньому варіанті здійснення. Проте, в цьому варіанті здійснення вузли 801 випромінювання світла, що мають функції, аналогічні вищеописаним вузлам 101 випромінювання світла, передбачені на відповідних фіксованих контейнерах 701К-701Y. Відповідно, вузол 810 прийому світла для виявлення режиму випромінювання світла в ході операції основного сканування передбачений на каретці 803. За допомогою цього механізму наявність або відсутність чорнила, наявність або відсутність встановленого контейнера для чорнила і/або правильність установлення кожного з нерухомих контейнерів 701K-701Y 37 виявляється способом, аналогічними способам, описаним вище, і здійснюються попередньо визначені операції керування. Користувач може спостерігати стан випромінювання світла вузла 801 випромінювання світла, а, отже, одержувати інформацію, пов'язану з кожним нерухомим контейнером. Нерухомий контейнер може мати напівпостійний тип, який звичайно не знімається, і в цьому випадку контейнери для чорнила знов наповнюються чорнилом, коли в контейнерах закінчуються чорнило. Структура цього варіанта здійснення не обмежена структурою, яка використовує трубки. Більш конкретно, ці структури застосовні до типу переривчастої подачі або так званого типу зупинення-іподачі, а також до типу безперервної подачі за допомогою трубок. У типі зупинення-і-подачі друкувальна головка забезпечена акумулятором, а щоб зберігати відносно невелику кількість чорнила, передбачена система подачі для переривчастої подачі чорнила в попередньо визначені періоди часу у вузол акумулятора з пов'язаного джерела подачі, яке нерухомо встановлене в пристрої і містить відносно велику кількість чорнила. Система подачі чорнила може бути з'єднана тільки тоді, коли буде потрібна подача чорнила в проміжний контейнер з нерухомого контейнера. Альтернативно, проміжний контейнер або контейнер джерела подачі можуть бути з'єднані один з одним за допомогою електромагнітного клапана і т. п., який керується так, щоб відкриватися і закриватися, щоб з'єднувати їх в необхідні періоди часу. Може використовуватися інший тип зупинення-іподачі, при якому вузол проміжних контейнерів забезпечений газорідинною плівкою сепаратора, яка пропускає газ, але не рідину, повітря в контейнер всмоктується через плівку, щоб подавати чорнило в проміжний контейнер. На Фіг.39 показана принципова схема підкладки, що має контролер, згідно з додатковим варіантом здійснення даного винаходу. Контролер 103 містить керуючу схему вводу-виводу (I/O CTRL) 103А, схеми керування 103С LED, схему 103Е високочастотної модуляції/демодуляції і джерела напруги. Керуюча схема 103А вводу-виводу керує збудженням відображення LED 101 відповідно до керуючих даних, що відправляються за допомогою високочастотної схеми і антени з керуючої схеми 300. Схема 103 керування LED виконана з можливістю подачі напруги від джерела живлення до LED 101, щоб примушувати його випромінювати світло, коли сигнал, що надходить з керуючої схеми 103А вводу-виводу, має високий рівень. Отже, коли сигнал, що надходить з керуючої схеми 103А вводу-виводу, має високий рівень, LED 101 знаходиться у ввімкненому режимі, а коли сигнал має низький рівень, LED 101 знаходиться у вимкненому режимі. Цей варіант здійснення відрізняється від першого варіанта здійснення тим, що не передбачена матриця 103В запам'ятовуючого пристрою. Посилаючись на часову діаграму (Фіг.40), нижче описаний варіант здійснення, в якому, навіть якщо інфо 88700 38 рмація (наприклад, інформація про колір) не збережена в матриці запам'ятовуючого пристрою, контейнер для чорнила може бути ідентифікований, і LED 101 ідентифікованого контейнера для чорнила може бути активований або деактивований. Керуюча схема 10ЗА вводу-виводу 103 контейнера 1 для чорнила приймає інформацію початкового коду плюс кольори, і керуючий код забезпечується тактовим сигналом CLK з керуючої схеми 300 головного модуля за допомогою сигнальної лінії DATA (Фіг.20). Керуюча схема 103А вводу-виводу включає в себе вузол 103D розрізнення команд для виявлення комбінації інформації про колір плюс керуючого коду як команди і для визначення активування або деактивування схеми керування 103С LED. Контейнери 1К, 1C, ЇМ і 1Y для чорнила забезпечені відповідними контролерами 103, які мають різні вузли 103D розрізнення команд, і команди керування ON і OFF для LED відповідних кольорів мають компонування, (Фіг.40.) Таким чином, відповідні вузли 103D розрізнення команд мають відповідну індивідуальну інформацію (інформацію про колір). Ця інформація порівнюється з інформацією про колір введеної команди і різні операції керуються. Коли, наприклад, головний модуль передає разом з початковим кодом інформацію про колір плюс керуючий код 000100, що вказує K-ON для вмикання LED контейнера 1К для чорнила, тільки вузол 103D розрізнення команд контейнера 1К для чорнила приймає його, так що тільки LED контейнера 1К для чорнила вмикається. У цьому варіанті здійснення контролери 103 повинні мати конструкції, які розрізнюються в залежності від кольорів, але перевага полягає в тому, що надання матриці 103В запам'ятовуючого пристрою необов'язкове. Вузол 103D розрізнення команд (Фіг.40) може мати функцію розрізнення не тільки команд, що вказують вмикання і вимикання конкретного LED 101, але також команди ALL-ON або AL-OFF, що вказують вмикання або вимикання LED 101 всіх контейнерів для чорнила, і/або команди CALL, що інструктує контролеру 103 конкретного кольору виводити сигнал відповіді. Як додаткова альтернатива, команда, що включає в себе інформацію про колір і керуючий код, яка відправляється з керуючої схеми 300 головного модуля в контейнер 1 для чорнила, може не порівнюватися безпосередньо з інформацією про колір (індивідуальною інформацією) в контейнері для чорнила. Іншими словами, команда, що вводиться, перетворюється або обробляється в контролері 103, і значення, що надається як результат перетворення, порівнюється із попередньо визначеним значенням, збереженим в матриці 103В запам'ятовуючого пристрою або вузлі 103D розрізнення команд. Тільки, коли результат порівняння відповідає попередньо визначеному відношенню, LED активується або деактивується. Як додаткова альтернатива, сигнал, що відправляється з головного модуля, перетворюється або обробляється в контролері 103, і значення, збережене в матриці 103В запам'ятовуючого пристрою або вузлі 103D керування командами, також 39 перетворюється або обробляється в контролері 103. Перетворені значення порівнюються і тільки коли результат порівняння відповідає попередньо визначеному відношенню, LED активується або деактивується. На Фіг.41а,b показані вигляд збоку і вигляд спереду антени, додаткового варіанта здійснення, передбаченої на підкладці 100 контролера, встановленій на контейнері для чорнила. Антена 102 містить котушку 102А, яка сполучена з проводкою на підкладці 100 за допомогою двох вивідних ліній 102В. За допомогою використання антени котушкового типу напруга (джерело напруги), яка повинна надаватися в контролер 103 і LED 101, ефективно формується з електромагнітного випромінювання. На Фіг.42а,b,с показані вигляд збоку, вигляд спереду і вигляд знизу контейнера 1 для чорнила згідно з додатковим варіантом здійснення даного винаходу. Акумулятор 108 у вигляді таблетки розміщується на нижній поверхні контейнера 1 для чорнила поруч з підкладкою 100. На Фіг.43 показана принципова схема, що ілюструє деталі підкладки 100, яка має контролер 103, згідно з цим варіантом здійснення. Акумулятор 108 сполучається з GND з анодом LED 101 і виконаний з можливістю надавати електроенергію, необхідну для випромінювання світла LED 101. Електроенергія, що формується за допомогою антени 102 з електромагнітного випромінювання, надається тільки в контролер 103. За рахунок цього електроенергія з LED 101, який вимагає відносно високої електроенергії в порівнянні з контролером 103, подається в акумулятор 108, і тому електроенергія, що одержується від електромагнітного випромінювання, може бути відносно невеликою. Отже, ширина діапазону безпровідного зв'язку може бути збільшена, і антена головного модуля може бути відносно вільною по місцеположенню і конфігурації. На Фіг.44 показана схема для подачі електроенергії з акумулятора 108 в контролер 103 і LED 101. При такій структурі джерело напруги для одержання електроенергії з електромагнітного випромінювання може бути виключене з контролера 103, і крім цього, більша електроенергія може надаватися в схему високочастотної модуляції для безпровідного зв'язку. За рахунок цього, ширина діапазону безпровідного зв'язку може бути збільшена, і антена головного модуля може бути відносно вільною по місцеположенню і конфігурації. На Фіг.45а,b,с показані вигляд збоку, вигляд спереду і вигляд знизу контейнера 1 для чорнила згідно з додатковим варіантом здійснення даного винаходу. Підкладка 100 забезпечена двома контактними площадками 109. На Фіг.46а,b показані вигляд збоку (а) і вигляд спереду (b) підкладки згідно з цим варіантом здійснення. Підкладка 100, встановлена на контейнері 1 для чорнила, на повернутій назовні стороні забезпечена контактними площадками 109 для подачі напруги, і контактні площадки 109 розміщуються всередині петлі антени 102. На Фіг.47 показана принципова схема, що ілюструє деталі підкладки 100, яка має контролер 103 і т. п., згідно з цим варіантом здійснення. Контактні площадки для подачі напруги сполучені з 88700 40 GND і анодом LED 101, щоб подавати електроенергію для випромінювання світла LED 101. З'єднувач 153 головного модуля, що стикається з контактними площадками 109 підкладки 100, розміщується на підкладці 152 антени головного модуля і забезпечується напругою з головного модуля. Електроенергія, що формується антеною 102 з електромагнітного випромінювання, подається тільки в контролер 103. За допомогою такої структури LED 101, який вимагає відносно значної електроенергії в порівнянні з контролером 103, забезпечується електроенергією від акумулятора 108, і тому електроенергія, що одержується від електромагнітного випромінювання, може бути відносно невеликою. Отже, ширина діапазону безпровідного зв'язку може бути збільшена, і антена головного модуля може бути відносно вільною по місцеположенню і конфігурації. На Фіг.48 показана схема для подачі напруги з контактної площадки 109 у весь контролер 103 і LED 101. При такій структурі схема джерела напруги для одержання електроенергії від електромагнітного випромінювання може бути виключена з контролера 103, і крім цього, більша електроенергія може подаватися в схему високочастотної модуляції для безпровідного зв'язку. За рахунок цього, ширина діапазону безпровідного зв'язку може бути збільшена, і антена головного модуля може бути відносно вільною по місцеположенню і конфігурації. На Фіг.49а,b показані вигляд збоку і вигляд спереду підкладки 100, згідно з додатковим варіантом здійснення даного винаходу. Підкладка 100, встановлена на контейнері 1 для чорнила, на повернутій всередину стороні забезпечена конденсатором 110 для подачі напруги. На Фіг.50 і 51 показані принципові схеми, що ілюструють деталі підкладки 100, яка містить контролер 103 і т. п. Конденсатор 110 сполучений з лінією VDD джерела напруги і з лінією GND заземлення в підкладці 100. У цій структурі, коли LED 101 активується, заряд, накопичений в конденсаторі, розряджається. Це ефективне для того, щоб надавати відносно великий струм, необхідний для випромінювання світла, і протягом періоду, в якому LED 101 не випромінює світло, він приймає електромагнітне випромінювання з головного модуля і перетворює його на електроенергію, яка заряджається в конденсаторі. Якщо застосування виконане за допомогою електричного двошарового конденсатора, який останнім часом є відносно недорогим, конденсатор великої місткості може бути встановлений, і, отже, електроенергія, що подається в LED 101, може бути більш значною. У прикладі на Фіг.49 конденсатор 110 передбачений на повернутій всередину стороні підкладки 100, але він може бути розміщений на повернутій назовні стороні підкладки 100, встановленій на контейнері 1 для чорнила. Альтернативно, конденсатор може бути розміщений поза підкладкою 100, і сполучений з нею аналогічно акумулятору 108 (Фіг.42). При такій структурі конденсатор може бути ще більшим. На Фіг.52a,b,c,d показані вигляд зверху, вигляд збоку, вигляд спереду і вигляд знизу контейнера 1 41 для чорнила, згідно з додатковим варіантом здійснення даного винаходу. У цьому варіанті здійснення підкладка 100 передбачена на верхній поверхні контейнера 1 для чорнила; розмір підкладки 100 може бути відносно великим в порівнянні з підкладкою за першим варіантом здійснення, показаним на Фіг.1. Отже, розмір антени 102 може бути відносно великим, і тому перевага надається безпровідному зв'язку з головним модулем друкувального пристрою. На Фіг.52 показаний приклад, в якому на підкладці 100 сформована рамкова антена у вигляді схеми розводки, але котушка в формі намотаного проводу, показана на Фіг.41, може бути сполучена з підкладкою 100. LED 101 може бути розміщений на верхній стороні контейнера для чорнила, і тому випромінювання світла може спостерігатися легко. На Фіг.53 показаний загальний вигляд принтера, в якому кришка 201 головного модуля відкрита. На Фіг.54 показана блок-схема прикладу структури системи керування головного модуля струминного принтера, згідно з варіантом здійснення винаходу. Відстань безпровідного зв'язку відносно більша, і тому антена 220 головного модуля може бути розміщена в будь-якій позиції го 88700 42 ловного модуля струминного принтера. Фіг.53 ілюструє приклад, в якому антена 220 розміщується поруч з вихідною позицією каретки над кареткою, але антена 220 може бути розміщена в позиції, що протистоїть вихідній позиції, або на каретці, як в першому варіанті здійснення. Промислова застосовність Як описано вище, згідно з даним винаходом, можна надати контейнер для рідини, систему подачі рідини, що містить контейнер, спосіб виготовлення контейнера, монтажну плату для контейнера і картридж, що вміщає рідину, в якому керування випромінюванням світла дисплейних пристроїв, таких як LED, здійснюється за допомогою безконтактного зв'язку за допомогою загальної антени для множини несучих позицій контейнерів для чорнила. Хоч винахід описаний з посиланням на структури, розкриті в даному документі, він не обмежений викладеними подробицями, і дана заявка призначена для того, щоб охоплювати такі модифікації або зміни, які можуть бути в рамках призначення удосконалень або галузі застосування прикладеної формули винаходу. 43 88700 44 45 88700 46 47 88700 48 49 88700 50 51 88700 52 53 88700 54 55 88700 56 57 88700 58 59 88700 60
ДивитисяДодаткова інформація
Назва патенту англійськоюEquipment to recording apparatus
Автори англійськоюWanatabe Kenjiro, Matsumoto Haruyuki
Назва патенту російськоюОборудование для печатного устройства
Автори російськоюВатанабе Кендзиро, Мацумото Харуюки
МПК / Мітки
МПК: B41J 2/175
Мітки: пристрою, обладнання, друкувального
