Спосіб виготовлення розливного пристрою контейнеру

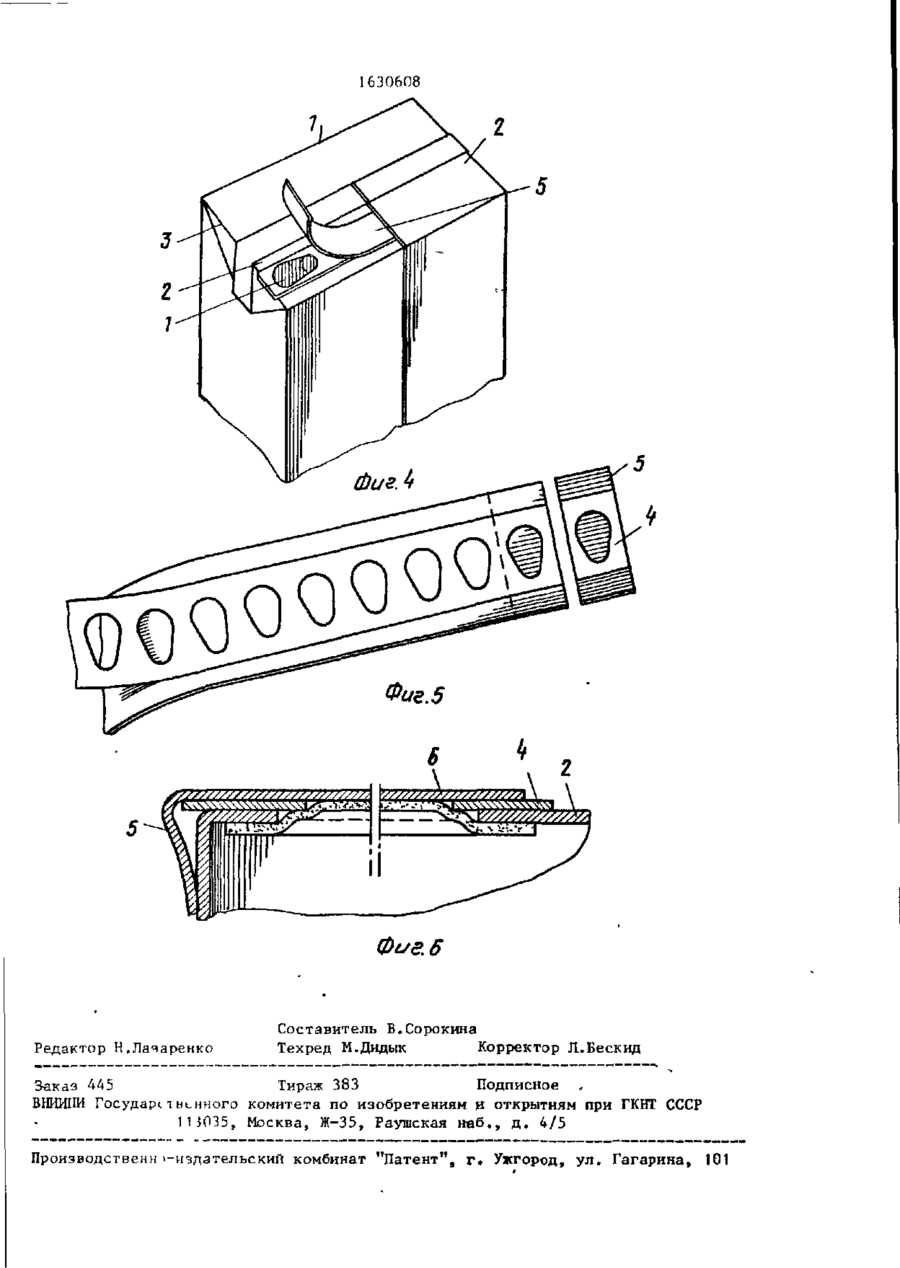

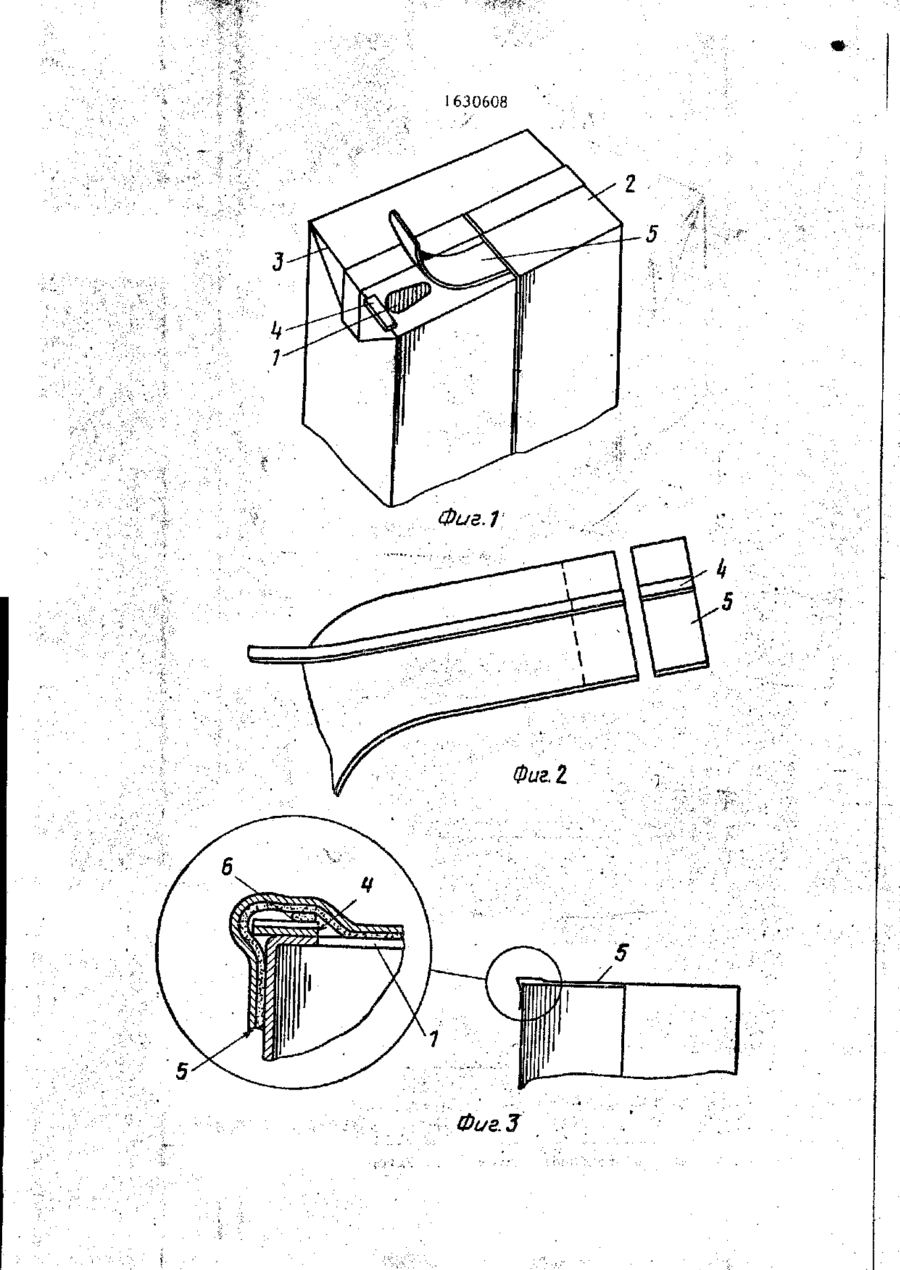

Изобретение относится к упаковке, в частности к изготовлению кон Изобретение относится к упаковке, в частности к изготовлению контейнеров для жидкостей, имеющих разливочное приспособление. Цель изобретения - упрощение из'ГОТОВЛЄНИЯ. На фиг.1 изображена верхняя часть контейнера с открытым разливочным приспособлением; на фиг»2-деталь разливочного приспособления; на дшг.З часть разливочного приспособления, сечение в вертикальной плоскости; на фиг.4 - верхняя часть контейнера с открытым разливочным присі'особлением^ в-ариант выполнения; на фиг„5 деталь разливочного приспособления по фиг,4; на фиг.6 - разливочное приспособление по фиг.4, сечение* Упаковочный контейнер изготавливают из гибкой слоистой структуры, которая содержит слои бумаги и термопластиков. Слоистый материал подаI ется к упаковочной машине в виде полотна, из которого формируют трубу, заполняемую затем жидким содержимым, например молоком. Затем трубу с помощью зажимов разделяют через равные промежутки на отдельные емкости, которые затем отделяют одіїу от другой. И подвергают обработке в отношении формы, преобразуя в контейнеры в форме параллелепипеда. Контейнер имеет разливочное приспособление, включающее отгерстие 1 в верхней стенке 2 контейнера возле его ребра 3, разливочную закраину 4 и отрывную покровную полоску 5, перекрывающую разливочную закраину и отверстие 1. Для изготовления разливочного приспособления в упаковочном материв1" Г*, -ч г s. Л 00 (> Ї0608 те пробил.ік-і щ ц е р п ' н е , отрынную покроїш vio полос i'v и ргппипочнуш закраину выполняют в пиде 0 1 дельного v^Jin. Гіля тгого перед прикреплением отрывной покровнои полоски к верхней стопке кон тейпе'pd на иен "акрепляют разливочную закраину 4 погредс гвом унлотиигеля (т орметияирующей мастики 6) . Причем соединяют заготовки отих дета лог в виде полотна , а ча тем п о с р е д п РОМ поперечных разрезов разделяюг т а к , что получаются о ірьігшмр покровные полоски 5 с разливочными -окраинами !\ v оллемом ширины. Затем різливочную чяк- 15 раипу 4 совместно с отрывной гюкровной полоской 5 прикрепляют к верхней стенке 2 контейнера т а к , что соединение мехду о ірынной покровной полоской 5 и разливочной закраиной h с л а б е е , 2Q чем соединение последней с верхней стенкой 2 контейнера. Отрывная покровная полоска 5 может быть выполнена из нескольких слоеБ, например из "слоя алюминиевой (Ьопьгп и слоя термопластичного материала (полиэтилена), 25 обращенного к контейнеру (фш . 3 ) . Разливочная так раина 4 также содержит два слоя: один из поливинилхлорида, а другой, который должен подсоединяться к контейнеру, ия полиятилена или другого термопластичного материала. Отрывная покровная полоска 5 уплотняется с мат єрип лом упаковочного контейнера вокруг разливочного о т верстия 1 посредством тепловой герме- 35 тизации слоев термопластичного материала (полиэтичена) покровной полоски и материала упаковочного контейнера, обращенных один к другому. Нижний слой рлчливо-чнои закраины также хоро- 4Q шо сцеплен за СЧРТ тепловой герметизации с материалом контейнера. В то же время сушение рячливочноїі закраины k с отрывной тч-сролной полоской 5 посредством мастики 6 менее прочно. Предпочтительно мостику 6 наносят на часть поверхности разливочной закраины А, наиболее близко расположенную к рачливочно-Mv отверстию 1 . которой снижаются под воздействием повышенной влажности. Согласно другому варианту выполнения (фиг.U) разливочное приспособление изготавливают с разливочной з а к раиной 4, расположенной вокруг р а з ливочного отверстия 1 в контейнере. Кромка разливочной закраины 4, так же, как и в первом варианте, выступает на несколько миллиметров за ребро 3 контейнера. Предпочтительно в этом случае, чтобы отверстие в разливочной закраине было несколько меньше, чем отверстие в материале контейнера. Разливочную закраину 4 соединяют с внутренним непроницаемым жидкостью слоем контейнера. Этот слой может быть образован из внутреннего пластикового покрытия материала контейнера либо из отдельной полосы материала. В этом варианте выполнения так же, как и в первом, разливочную закраину 4 и отрывную покровную полоску 5 скрепляют вместе с помощью мастики 6, а уже потом их закрепляют посредством тепловой герметизации на контейнере . Изобретение позволяет рационально и эффективно изготавливать контейнеры с разливочным приспособлением, имеющим разливочную закраину. Ф о р м у л а и з о б р е т е н и я Способ изготовления разливочного приспособления контейнера, включающий пробивание отверстия в верхней стенке контейнера возле его ребра, изготовление разливочной закраины и прикрепление к верхней стенке контейнера отрывной покровной полоски, п е рекрывающей отверстие и разливочную закраину, о т л и ч а ю щ и й с я тем, ч т о , с целью упрощения и з г о т о в ления, перед прикреплением к верхней .стенке контейнера отрывной покровной полоски на ней закрепляют с помощью уплотнителя разливочную закраину, к о торую затем прикрепляют к верхней 50 стенке контейнера совместно с отрывДля дополним пыюй гарантии того, ной покровной полоской так, что с о е чтобi,i разливочная чакраина 4 не сопдинение между отрывной покровной полос™ ровождала отрьшную покровную полоску , кой и разливочной закраиной слабее, чем 5 при открывании р,лливочного приспосоединение последней' с верхней с т е н - * собления целесообразно использовать 55 кой контейнера. мастику 6, гернот упируііщие свойства АС m 1630608 Фиг. 3 Фиг. 6 Редактор Н.Лачаренко Составитель Б.Сорокина Техред М.Дидык Корректор Я.Бескид Заказ 445 Тираж 383 Подписное , ВНИШІИ Государственного комитета по изобретениям я открытиям при ГКНТ СССР 11J035, Москва, Ж-35, Раушская н е б . , д . 4/5 Производственн 1-издательский комбинат "Патент", г . Ужгород, ул. Гагарина, 101
