Система (варіанти) і спосіб (варіанти) керування мережею

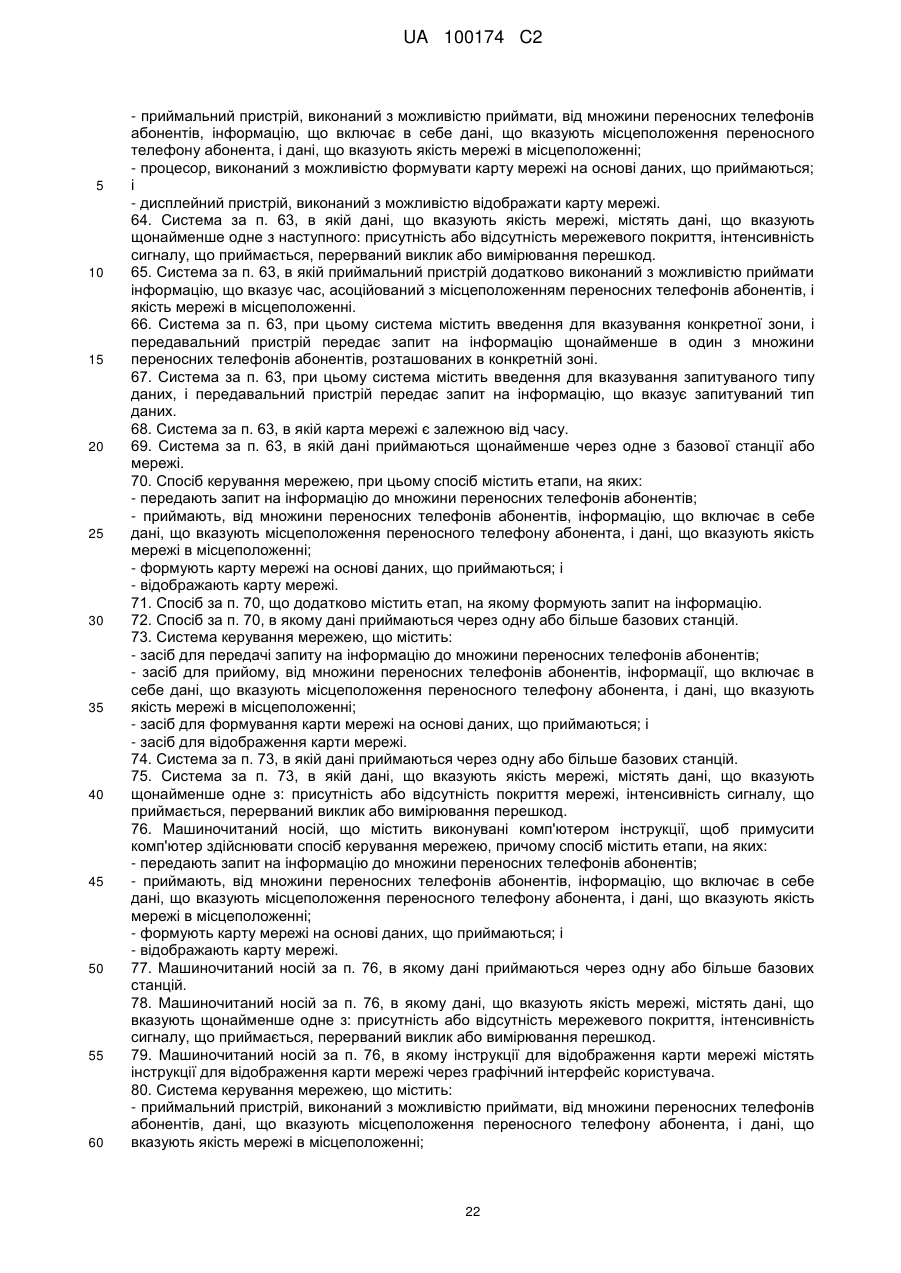

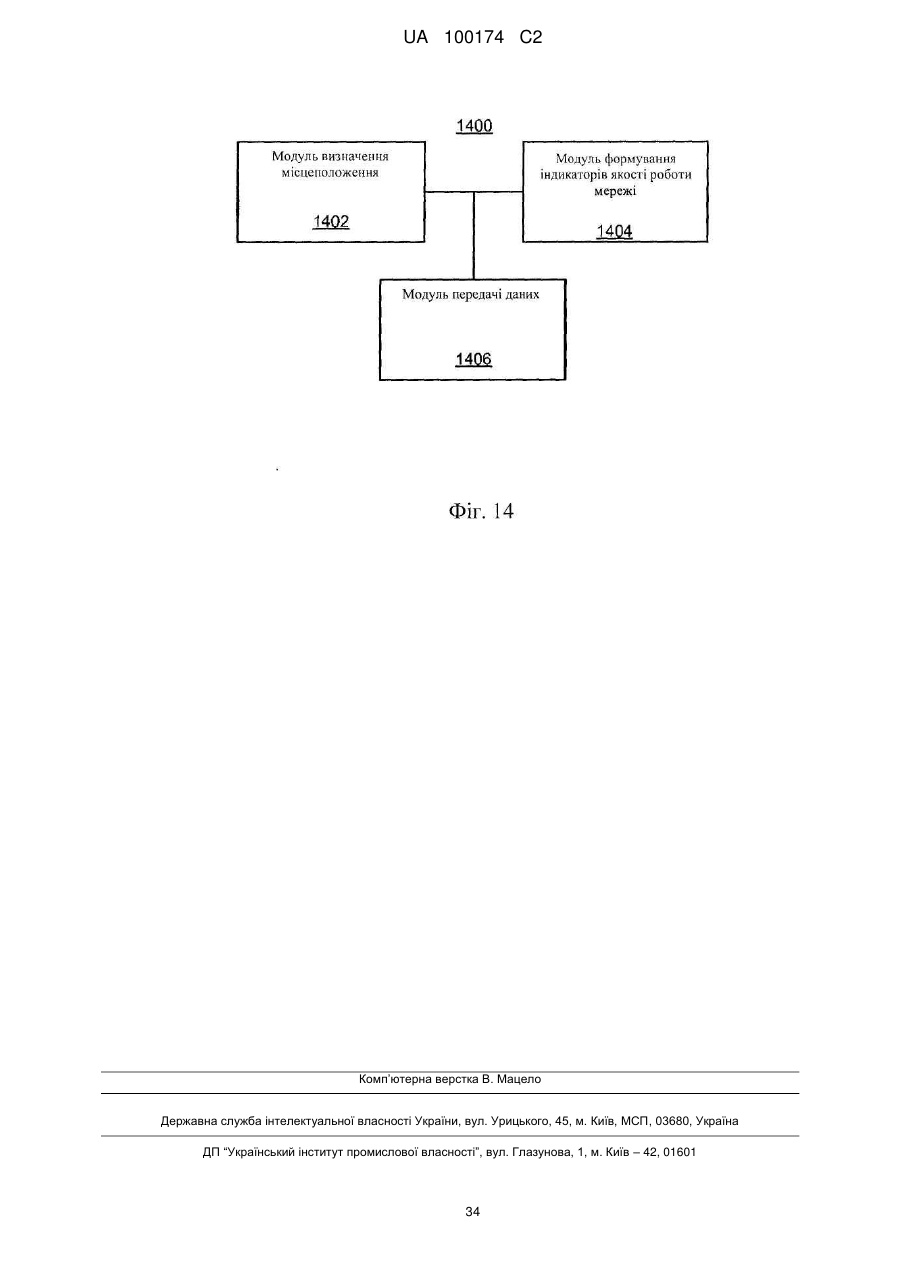

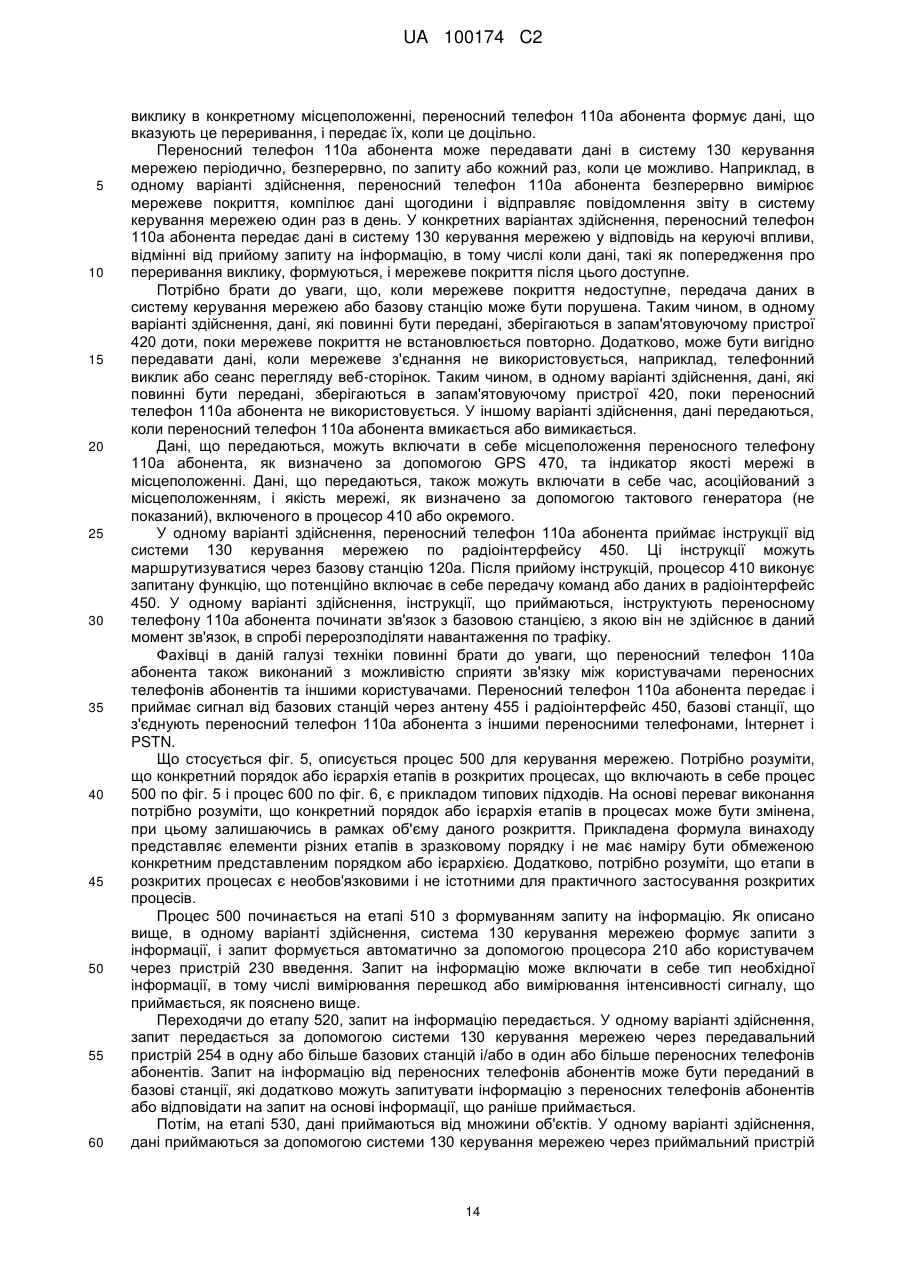

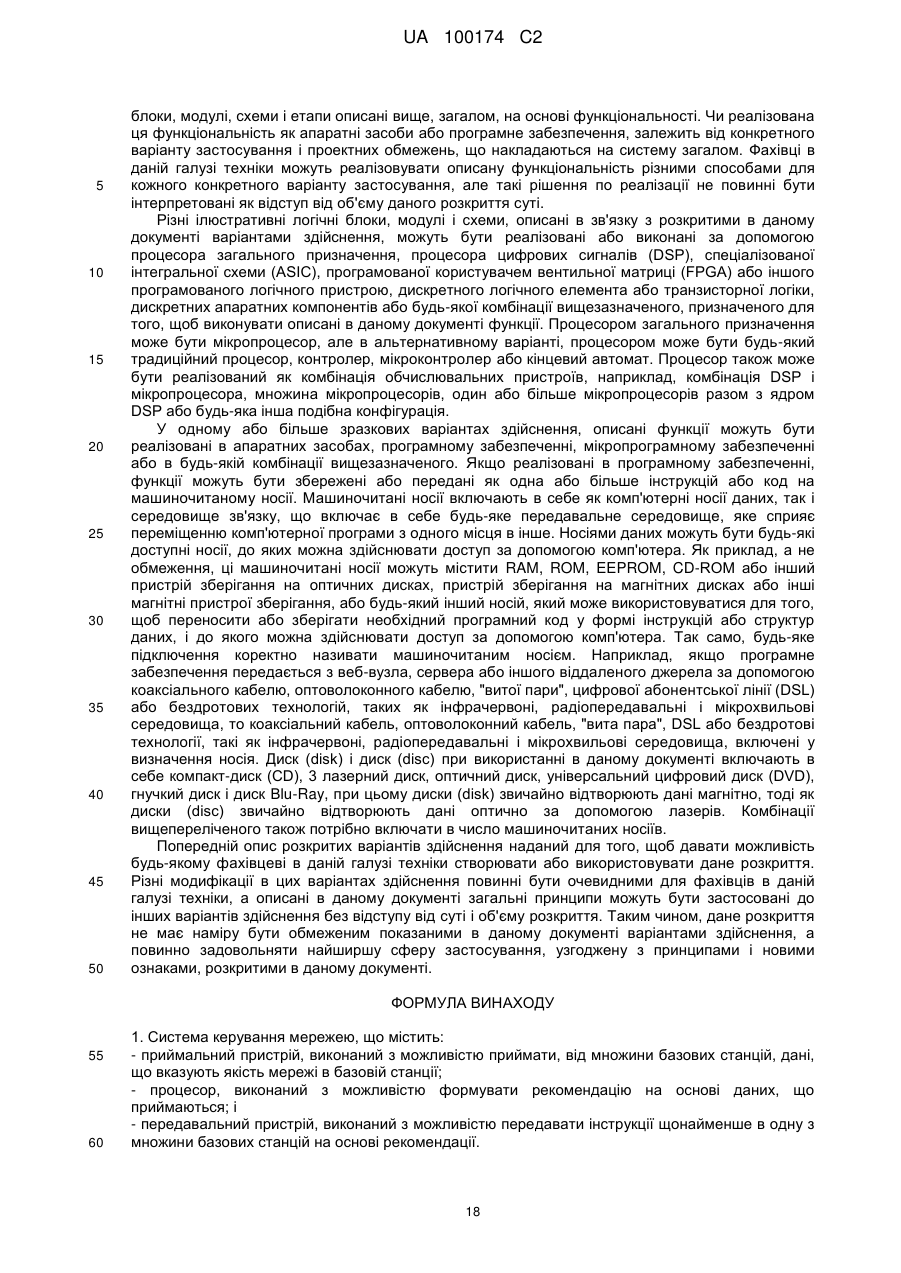

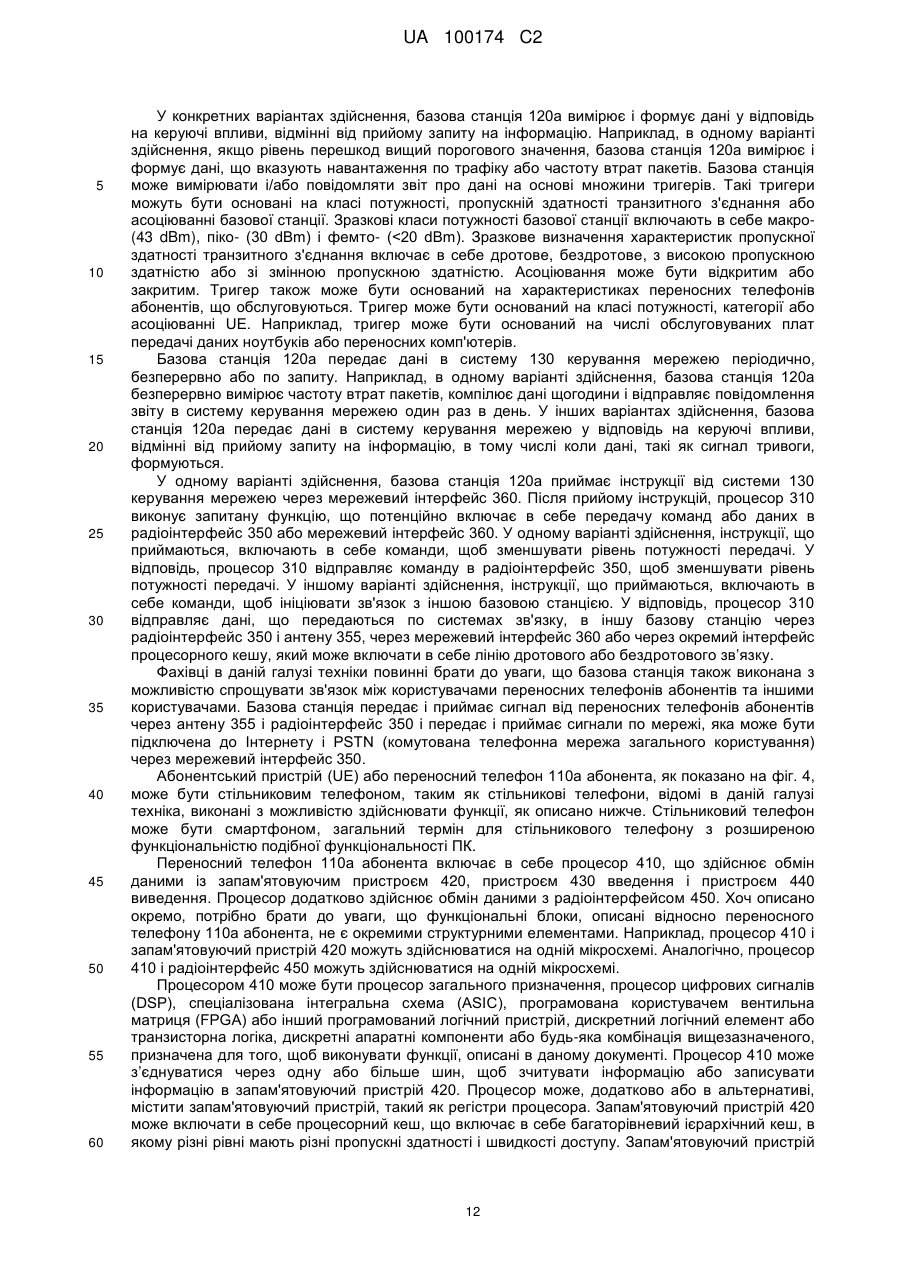

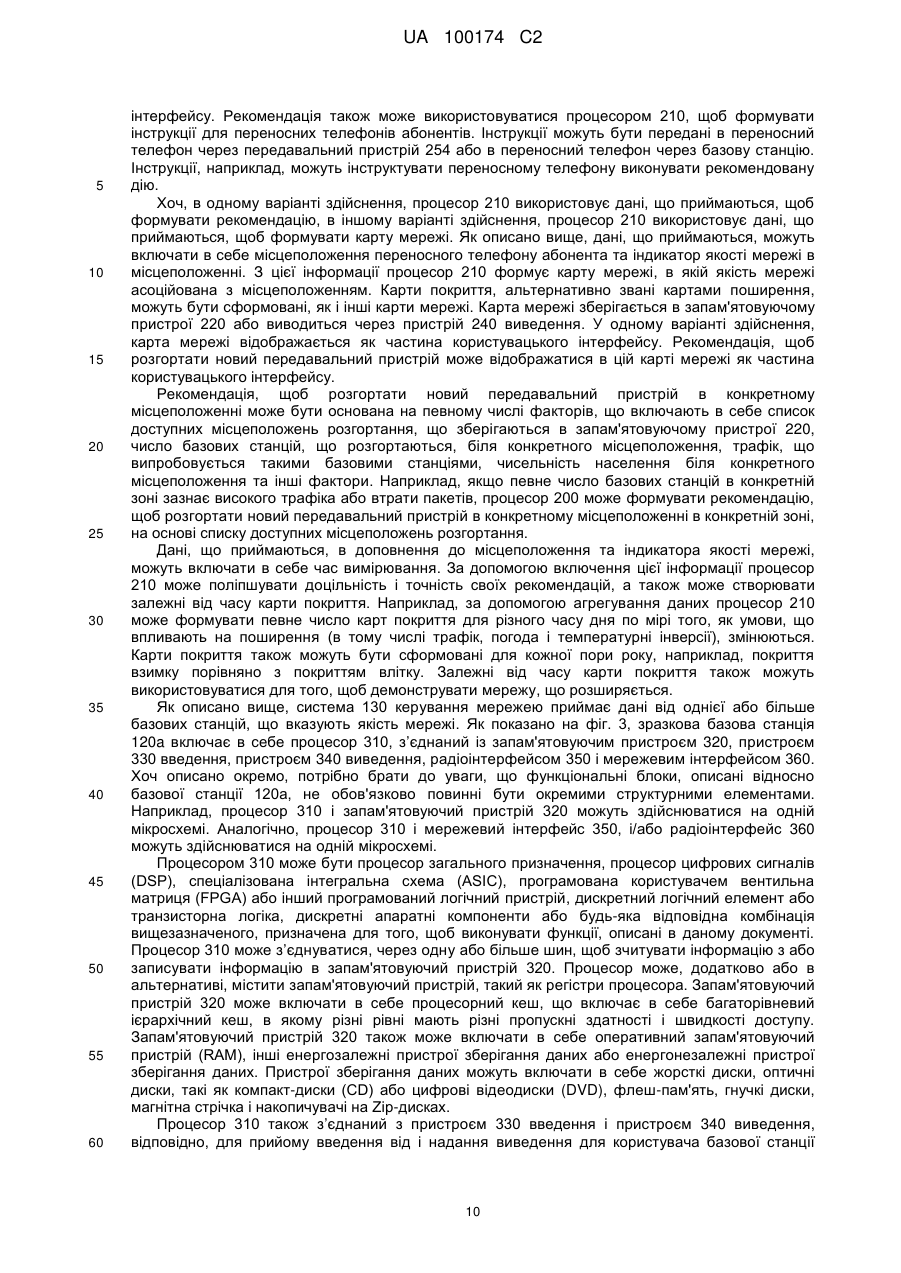

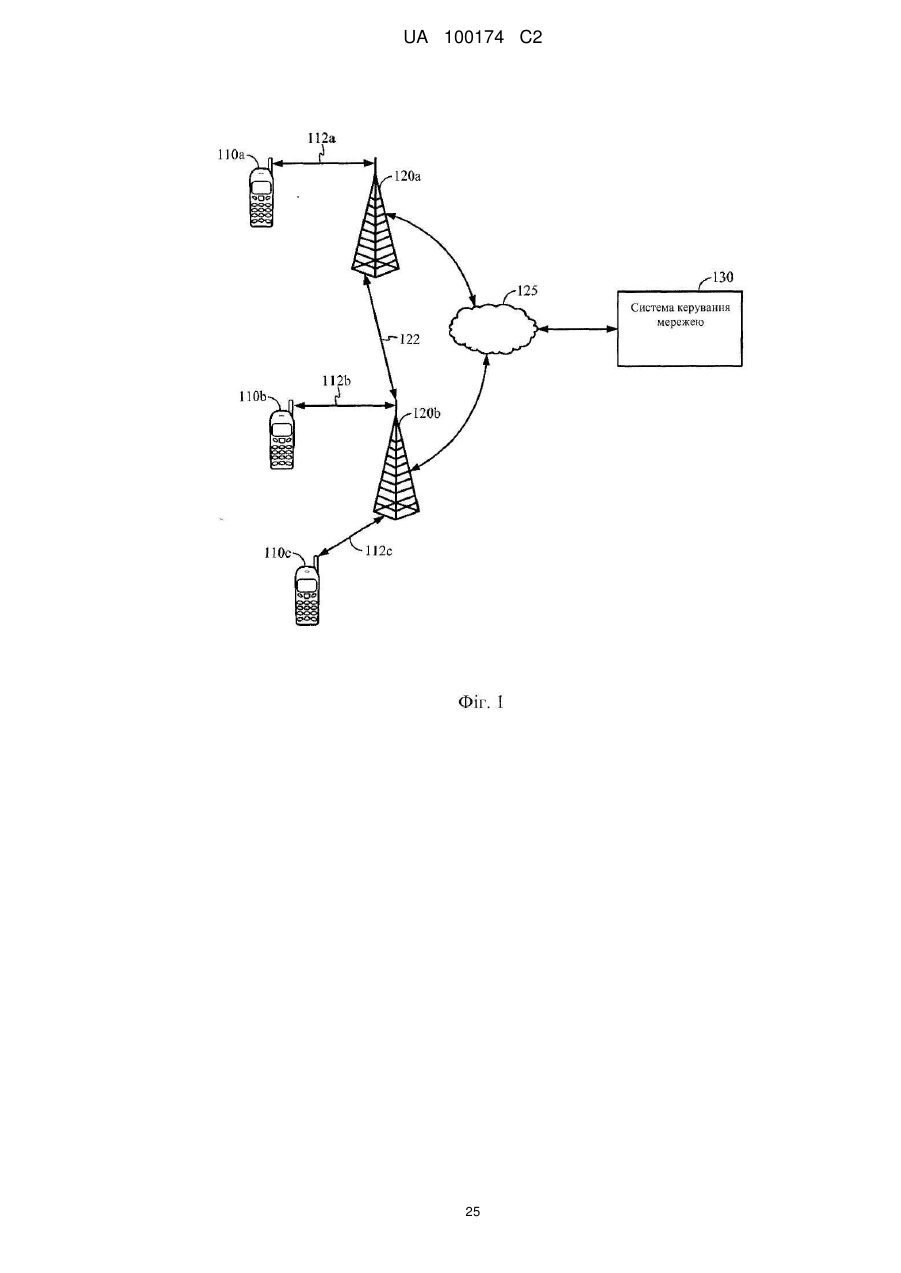

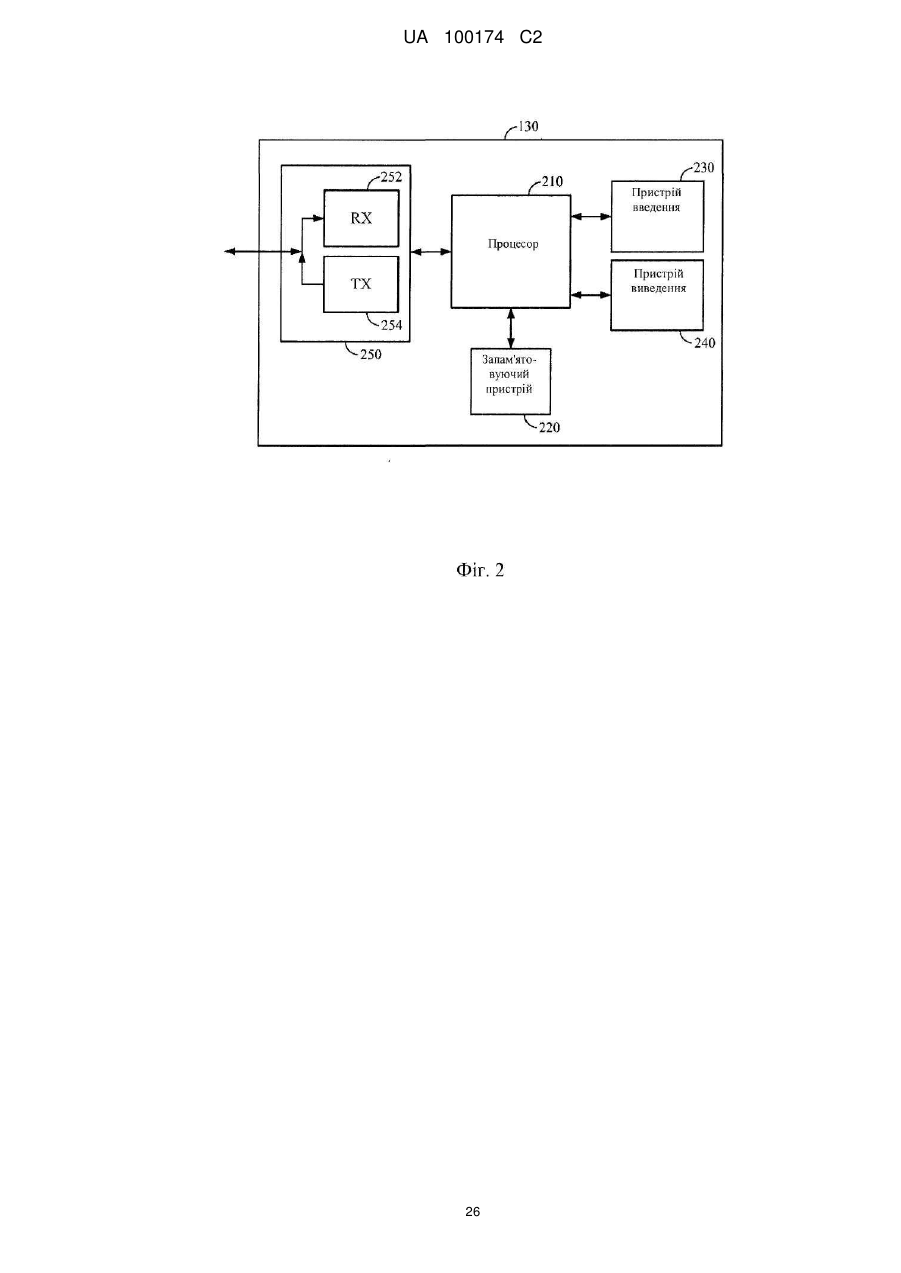

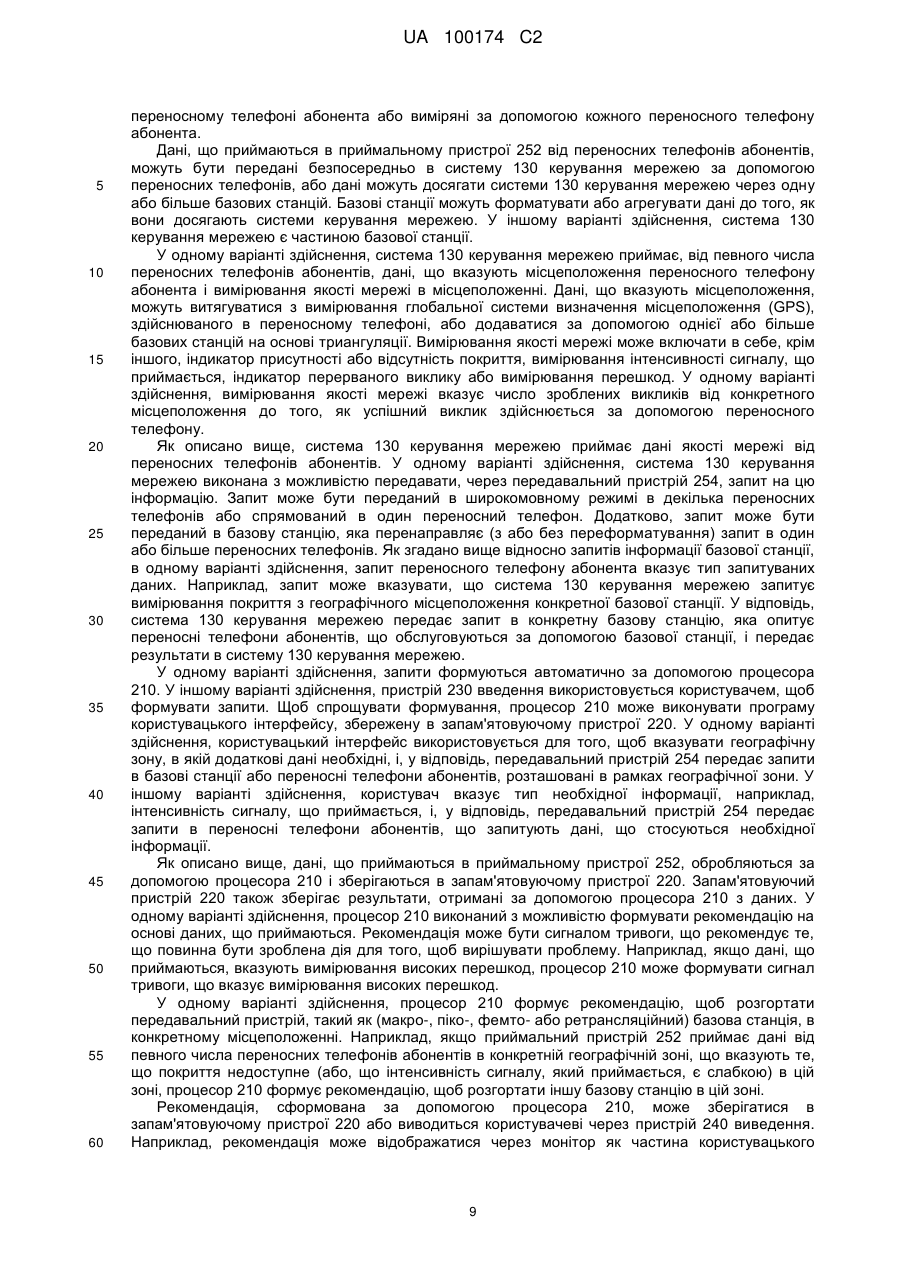

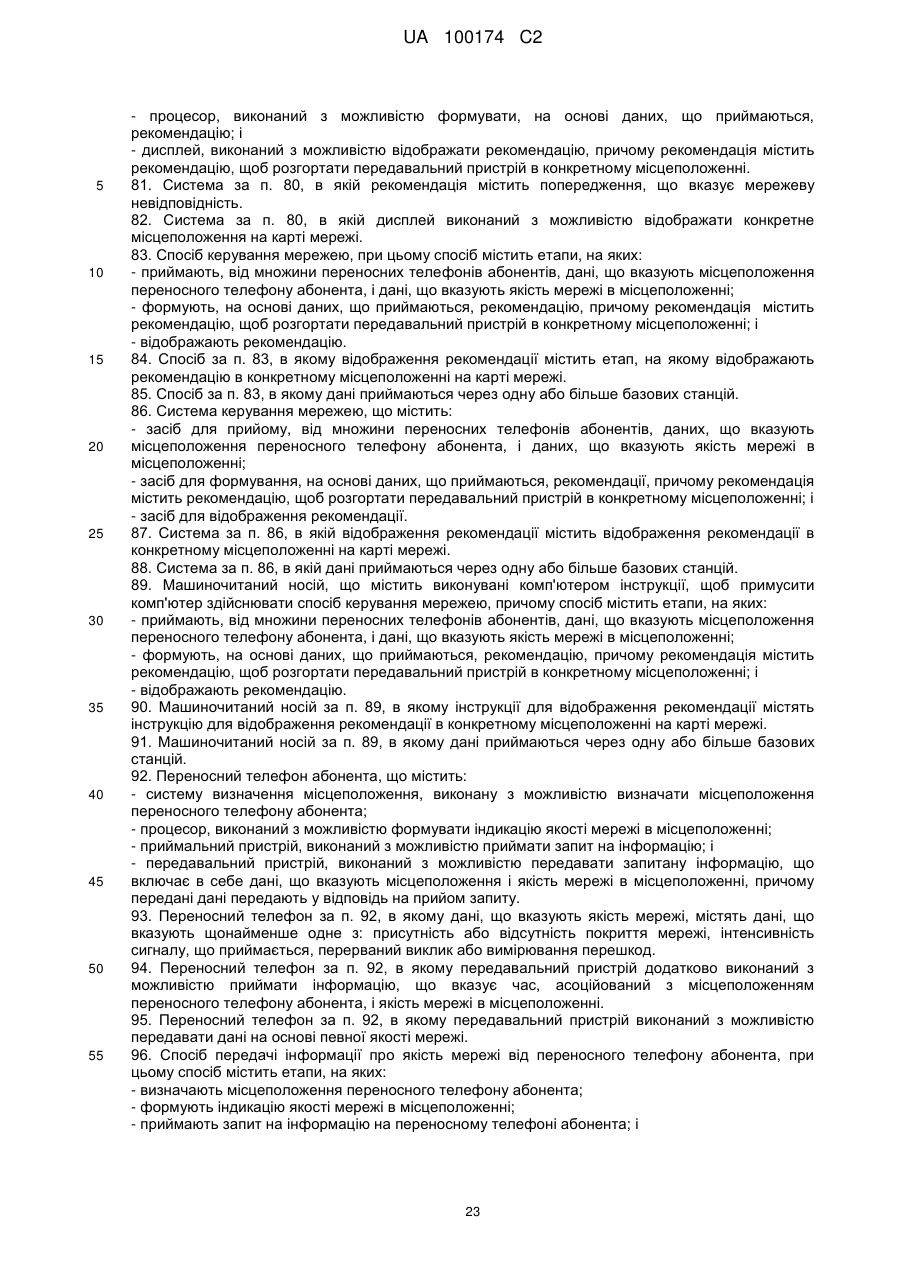

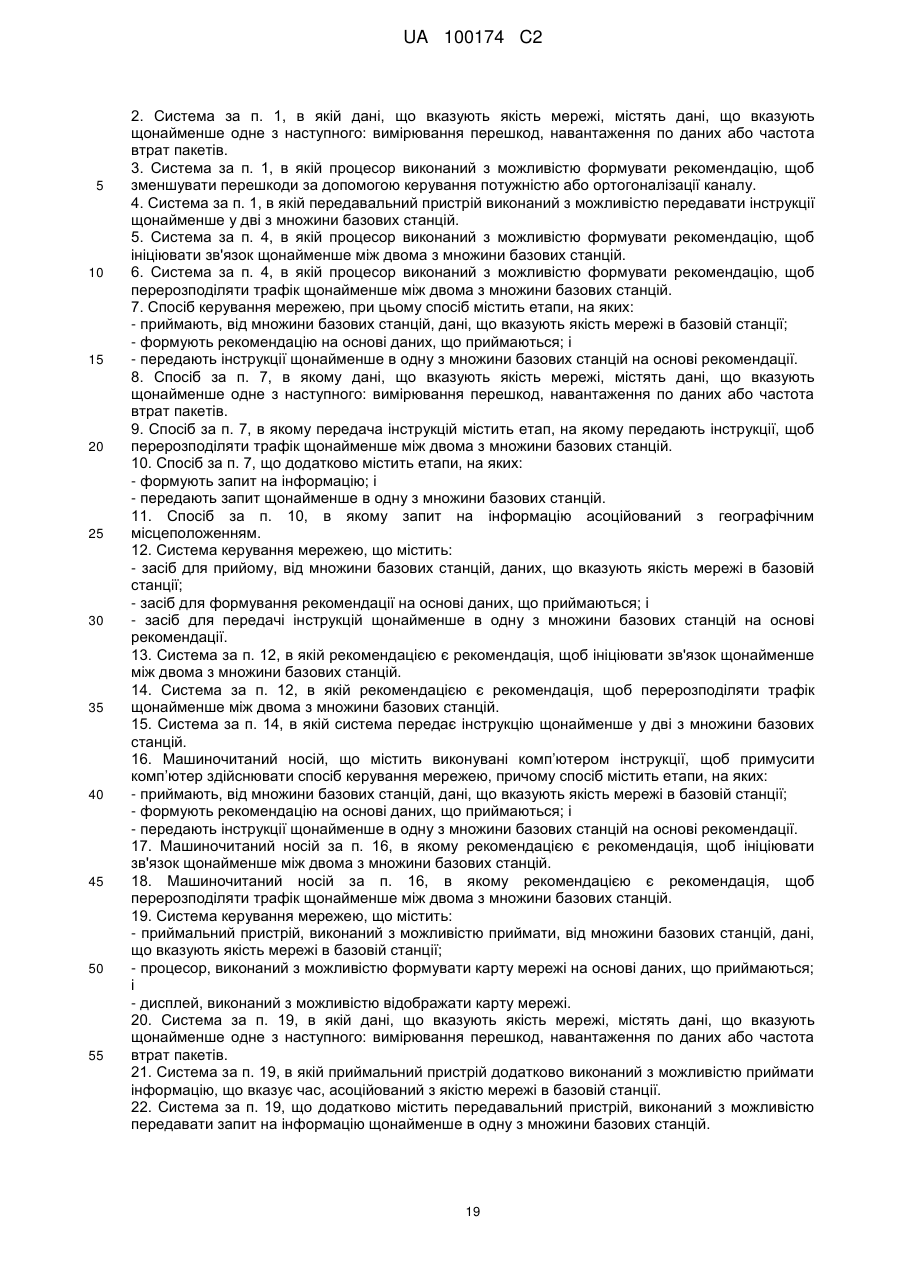

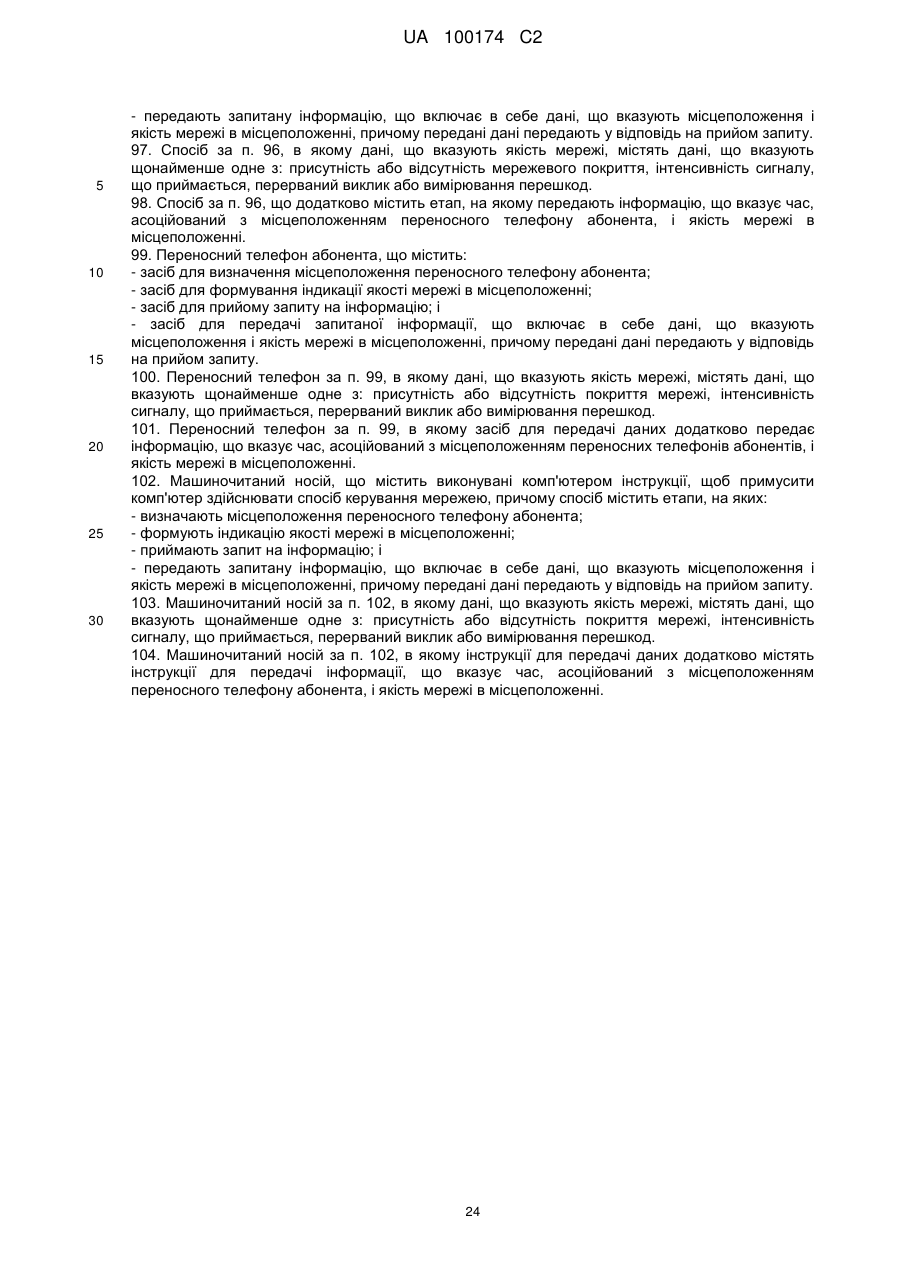

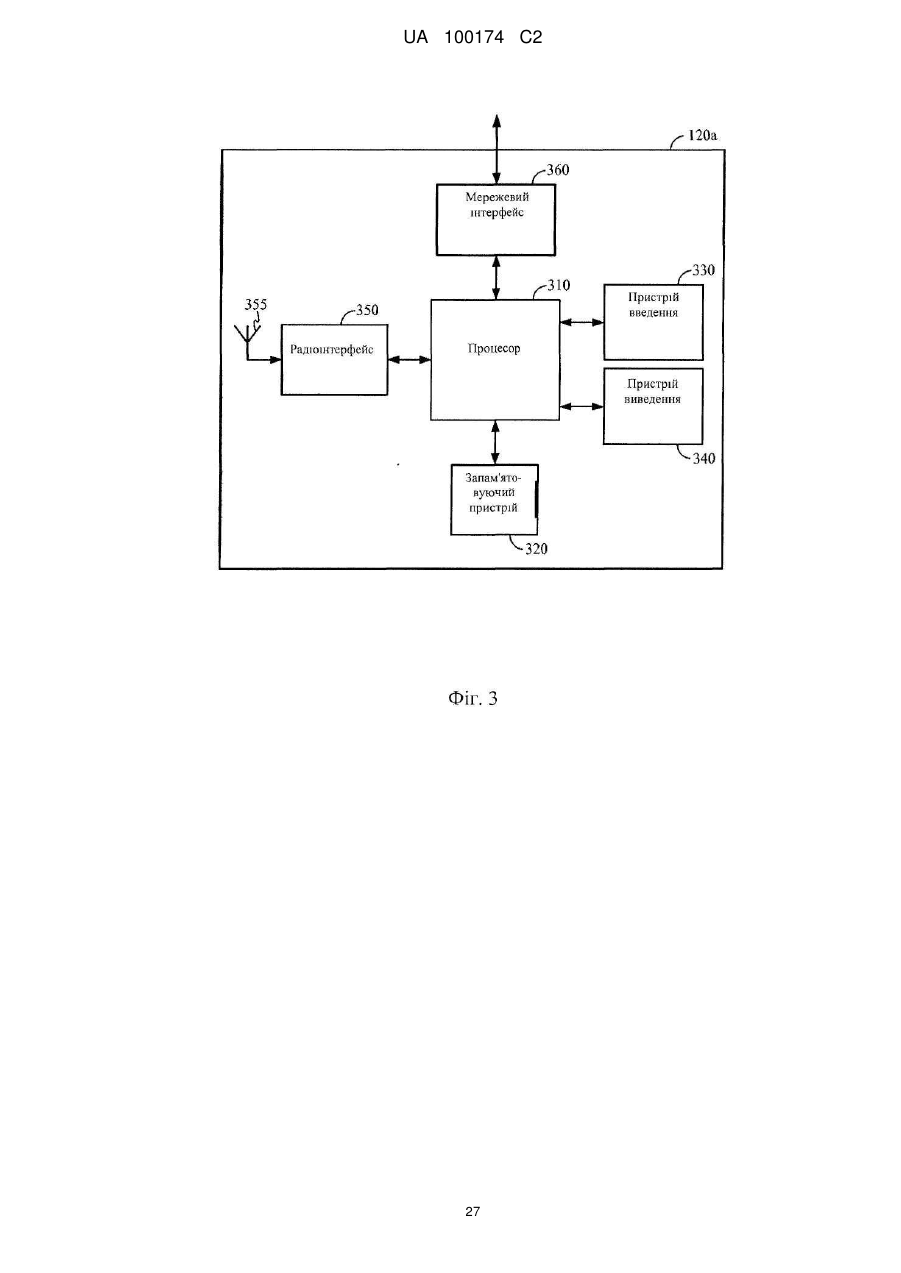

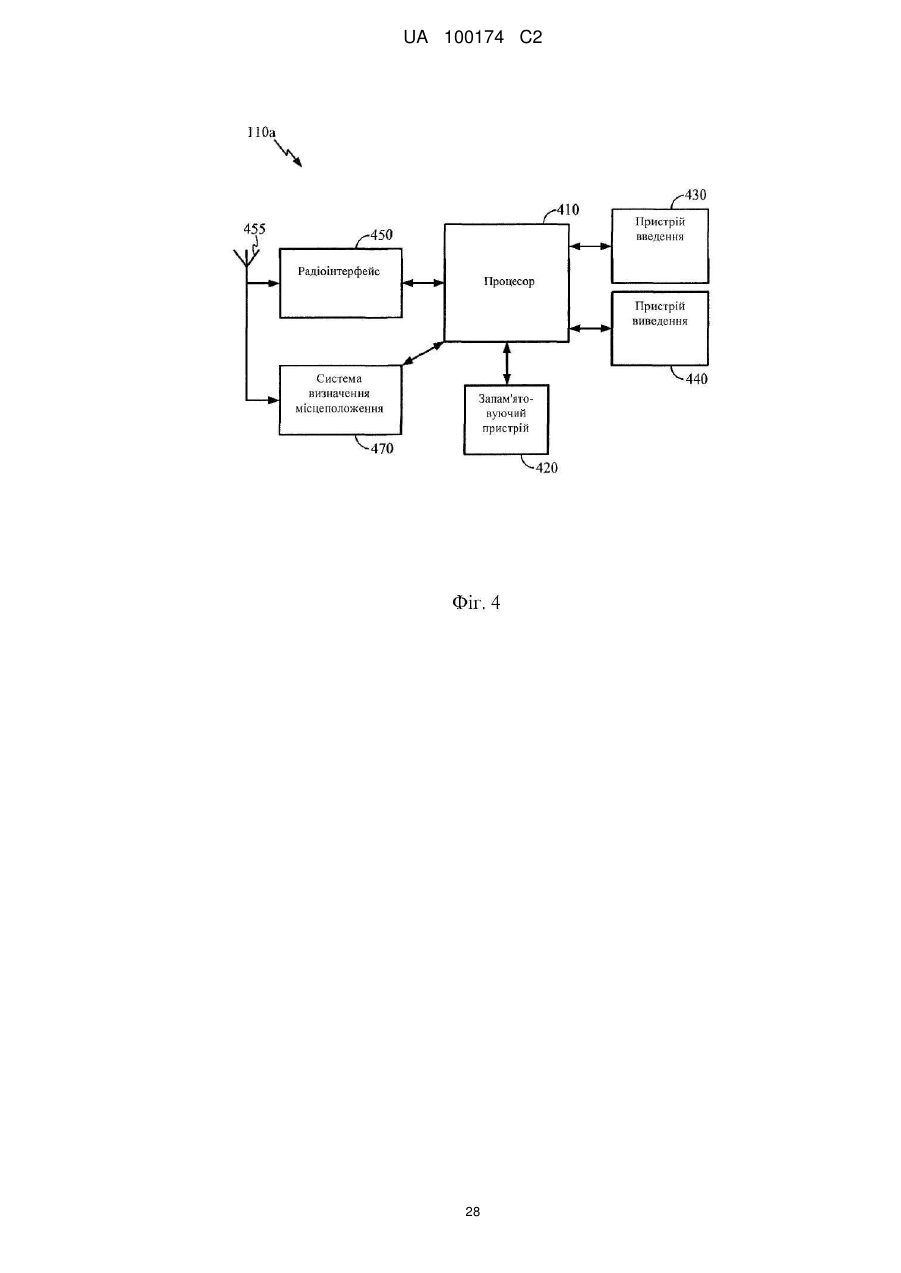

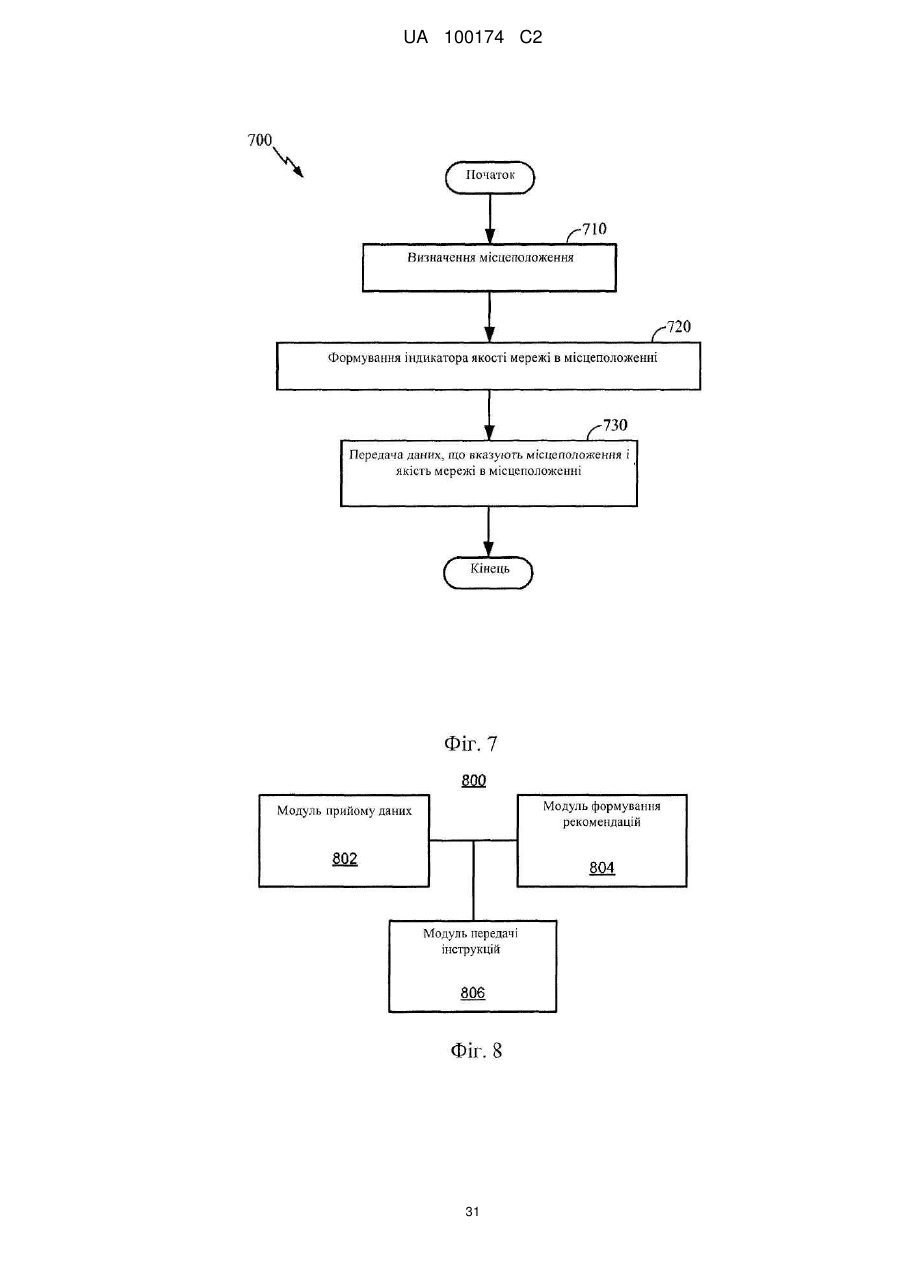

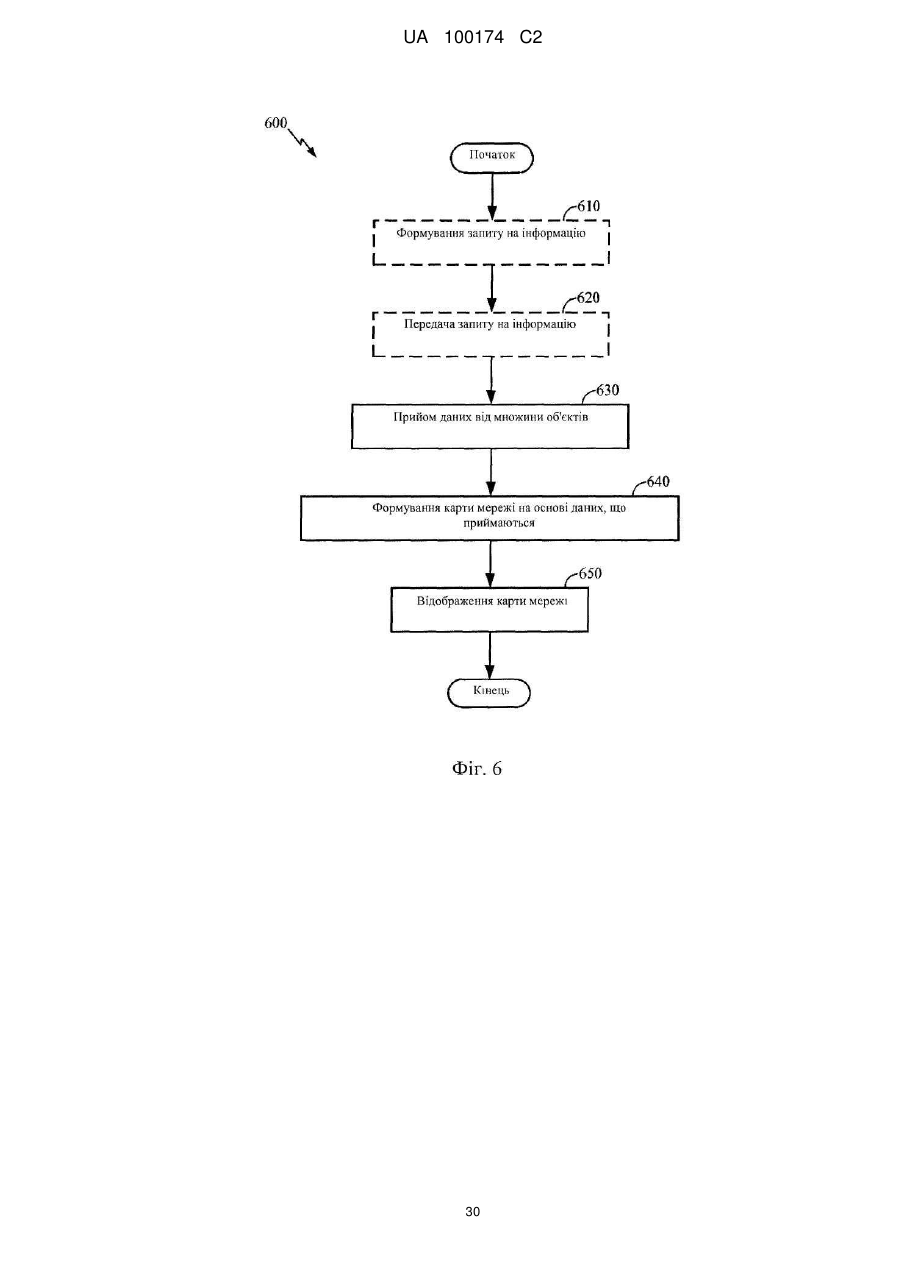

Реферат: Розкриті різні системи і способи для керування мережею. У одному варіанті здійснення, система керування мережею містить приймальний пристрій для прийому даних від множини об'єктів, в тому числі базових станцій і/або переносних телефонів абонентів, процесор для формування карти мережі або рекомендації на основі даних, що приймаються, дисплейний пристрій для відображення карти мережі або рекомендації і передавальний пристрій для передачі інструкцій на основі рекомендації. UA 100174 C2 (12) UA 100174 C2 UA 100174 C2 5 10 15 20 25 30 35 40 45 50 55 Перехресні посилання на споріднені заявки Дана заявка вимагає пріоритет відповідно до 35 U.S.C. §119(е) попередніх патентних заявок номеру 61/083840 і 61/083845, обидві подані 25 липня 2008 року і обидві повністю містяться по посиланню в даному документі. Рівень техніки Галузь техніки, до якої належить винахід Дане розкриття суті належить до керування мережею. Зокрема, дане розкриття суті належить до керування стільниковою мережею з використанням індикаторів якості мережі з множини об'єктів. Рівень техніки Системи бездротового зв’язку широко розгорнені з тим, щоб надавати різні типи контенту зв'язку, наприклад, мова, дані і т. п. Ці системи можуть бути системами множинного доступу, що допускають підтримку зв'язку з декількома користувачами за допомогою спільного використання доступних системних ресурсів (наприклад, смуги пропускання і потужності передачі). Приклади таких систем множинного доступу включають в себе системи множинного доступу з кодовим розділенням каналів (CDMA), системи множинного доступу з часовим розділенням каналів (TDMA), системи множинного доступу з частотним розділенням каналів (FDMA), системи проекту довгострокового розвитку (LTE) 3GPP і системи множинного доступу з ортогональним частотним розділенням каналів (FDMA). Загалом, система бездротового зв’язку з множинним доступом може підтримувати одночасний зв'язок для декількох бездротових терміналів. Кожний термінал здійснює зв'язок з однією або більше базовими станціями за допомогою передач по лініях прямого і зворотного зв'язку. Пряма лінія зв'язку (або низхідна лінія зв'язку) належить до лінії зв'язку від базових станцій до терміналів, а зворотна лінія зв'язку (або висхідна лінія зв'язку) належить до лінії зв'язку від терміналів до базових станцій. Така лінія зв'язку може бути встановлена за допомогою системи з одним входом і одним виходом, з багатьма входами і одним виходом або з багатьма входами і багатьма виходами (MIMO). Перешкоди є одним з ключових факторів в погіршенні якості обслуговування, наданої за допомогою бездротової стільникової мережі. Хоч негативний вплив перешкод, яких зазнає певний абонент, залишається обмеженим цим абонентом, серйозні перешкоди в базовій станції, незалежно від того, є вона макростільником, пікостільником, фемтостільником або ретранслятором, можуть негативно впливати на множину, якщо не на всі, абонентів, що обслуговуються за допомогою цієї базової станції. Як наслідок, бажано підтримувати рівень перешкод в базових станціях низьким. Нові базові станції (макро-, піко-, фемто- і ретрансляційні) розгортаються постійно, щоб дозволяти постійно зростаючі запити ринку, і умови перешкод можуть змінюватися у часі, наприклад, як результат зміни в навколишньому середовищі (наприклад, нові будівлі, мости і т. д.) навіть для стаціонарної інфраструктури. Отже, бажано для операторів мереж провести дослідження перешкод в базових станціях. Усвідомлюючи витрати на такі дослідження, було б вигідно надати ефективний і недорогий спосіб для відстеження перешкод в базовій станції. Іншим ключовим фактором в погіршенні якості обслуговування, наданої за допомогою бездротової стільникової мережі, є відсутність покриття або низька якість сигналу в конкретних зонах. Бажано, при керуванні мережею, такою як бездротова стільникова мережа, надавати абонентам найкраще можливе покриття. Певне число факторів (наприклад, екранування і міжстільникові перешкоди) може негативно впливати на якість обслуговування, надану абонентам. Отже, бажано для операторів мережі здійснювати дослідження покриття (або дослідження якості мережі), щоб ідентифікувати ділянки з поганим прийомом і потім регулювати інфраструктуру (наприклад, через модифікацію параметрів існуючих базових станцій, таких як потужність передачі або число антен, або через розгортання додаткових базових макро-, ретрансляційних або фемтостанцій), щоб вирішувати проблему. Проте, регулювання інфраструктури при одночасному поліпшенні покриття в конкретних місцеположеннях може погіршувати прийом в інших місцеположеннях. Це, звичайно, робить бажаними додаткові дослідження покриття. Дослідження покриття також можуть бути бажаними з урахуванням факту, що навіть покриття, надане за допомогою стаціонарної інфраструктури, може змінюватися у часі. Це може бути зумовлено, наприклад, змінами в навколишньому середовищі (наприклад, нові будівлі або мости). Усвідомлюючи витрати на такі дослідження, було б вигідно надати ефективний і недорогий спосіб для відстеження якості мережі, наданого абонентам мережі. 1 UA 100174 C2 5 10 15 20 25 30 35 40 45 50 55 60 У рівні техніки відоме рішення, розкрите в документі WO 98/05129, що стосується бездротового зв'язку, а саме системи і способу для контролю і керування навантаженням системи бездротового зв'язку множинного доступу з кодовим розділенням каналів (МДКР). Система містить пристрій контролю навантаження, наприклад мобільну станцію, з'єднану з пристроєм збирання і обробки даних, наприклад, діагностичним монітором. Пристрій контролю навантаження поміщають всередині зони обслуговування базової станції. Пристрій контролю навантаження періодично ініціює виклик, звичайно призначуваний у канал трафіка, і реєструє параметр регулювання потужності, наприклад потужність передачі мобільної станції або ряд команд регулювання потужності по замкненому контуру, прийнятих в одиницю часу. Із цієї інформації пристрій контролю навантаження робить висновок у реальному часі про стани навантаження трафіка базової станції. Якщо навантаження системи перевищує заздалегідь визначений поріг, може бути направлений сигнал попередження в центр керування системою для того, щоб почати деяку дію для обмеження навантаження базової станції. Однак це рішення не дозволяє відслідковувати якість мережі, надану абонентам мережі. Також відоме інше рішення WO2007/063426, яке розкриває винахід, що стосується системи для самостійної оптимізації мережі радіозв'язку, що містить множину радіостільників, причому система містить засіб для відстеження споживання ресурсів мережі і параметрів якості окремо для кожного стільника, засіб для розподілу мережного трафіка динамічно між сусідніми радіостільниками, щоб підтримувати задовільну якість обслуговування в кожному стільнику. Однак це рішення не дозволяє регулювати інфраструктуру (приміром, через модифікацію параметрів існуючих базових станцій, таких як потужність передачі або число антен, або через розгортання додаткових базових макро-, ретрансляційних або фемтостанцій). Суть винаходу У одному варіанті здійснення, базові станції (наприклад, макро-, піко-, фемто- і ретрансляційні) виконані з можливістю безперервно вимірювати перешкоди, яких вони зазнають, і у випадку, якщо перешкоди задовольняють критерій попередження, повідомляти оператора мережі через сигнал попередження. У одному варіанті здійснення, критерієм попередження може бути те, що рівень перешкод перевищує деяке порогове значення протягом попереднього заданого періоду часу. У іншому варіанті здійснення, сигнал попередження може містити таку інформацію як, наприклад: величина перешкод, ідентифікаційні дані базової станції, що зазнає перешкод, ідентифікаційні дані об'єктів, що викликають перешкоди, час вимірювання і смугу частот, в якій перешкоди випробовуються. У одному варіанті здійснення, оператор мережі може здійснювати додаткові вимірювання перешкод при прийомі повідомлення і вирішувати проблему за допомогою регулювання інфраструктури. У одному варіанті здійснення, передбачений автоматизований протокол регулювання інфраструктури, який вирішує проблему автоматично, при прийомі одного або більше сигналів попередження. У іншому варіанті здійснення, переносні телефони абонентів виконані з можливістю визначати якість мережі і відправляти повідомлення звіту оператору мережі. Визначення може виконуватися в різні моменти часу, в тому числі періодично, кожний раз, коли виклик виконується абонентом, або кожний раз, коли абонент намагається здійснювати виклик, але невдало. Аналогічно, повідомлення звіту може відправлятися оператору мережі в різні моменти часу, в тому числі періодично, незабаром після того, як проводилося спостереження, і як тільки передача можлива. Інформація в повідомленні звіту може включати в себе, наприклад, те, де проведено спостереження, час спостереження, виміряний рівень перешкод, інформацію, що стосується переносного телефону, перерваний чи ні виклик, або число перерваних викликів. У одному варіанті здійснення, на основі нагромаджуваних повідомлень звітів від абонентів, оператор мережі ідентифікує місцеположення з поганою якістю мережі і регулює інфраструктуру, щоб вирішувати проблему. Одним аспектом є система керування мережею, що містить приймальний пристрій, виконаний з можливістю приймати, від множини базових станцій, дані, що вказують якість мережі в базовій станції, процесор, виконаний з можливістю формувати рекомендацію на основі даних, що приймаються, і передавальний пристрій, виконаний з можливістю передавати інструкції щонайменше в одну з множини базових станцій на основі рекомендації. Іншим аспектом є спосіб керування мережею, при цьому спосіб містить прийом, від множини базових станцій, даних, що вказують якість мережі в базовій станції, формування рекомендації на основі даних, що приймаються, і передачу інструкцій щонайменше в одну з множини базових станцій на основі рекомендації. Іншим аспектом є система керування мережею, що містить засіб для прийому, від множини базових станцій, даних, що вказують якість мережі в базовій станції, засіб для формування 2 UA 100174 C2 5 10 15 20 25 30 35 40 45 50 55 60 рекомендації на основі даних, що приймаються, і засіб для передачі інструкцій щонайменше в одну з множини базових станцій на основі рекомендації. Іншим аспектом є комп'ютерний програмний продукт, що містить машиночитаний носій, що додатково містить код для інструктування щонайменше одному комп'ютеру приймати, від множини базових станцій, дані, що вказують якість мережі в базовій станції, код для інструктування щонайменше одному комп'ютеру формувати рекомендацію на основі даних, що приймаються, і код для інструктування щонайменше одному комп'ютеру передавати інструкції щонайменше в одну з множини базових станцій на основі рекомендації. Одним аспектом є система керування мережею, що містить приймальний пристрій, виконаний з можливістю приймати, від множини базових станцій, дані, що вказують якість мережі в базовій станції, процесор, виконаний з можливістю формувати карту мережі на основі даних, що приймаються, і дисплей, виконаний з можливістю відображати карту мережі. Іншим аспектом є спосіб керування мережею, при цьому спосіб містить прийом, від множини базових станцій, даних, що вказують якість мережі в базовій станції, формування карти мережі на основі даних, що приймаються, і відображення карти мережі. Іншим аспектом є система керування мережею, що містить засіб для прийому, від множини базових станцій, даних, що вказують якість мережі в базовій станції, засіб для формування карти мережі на основі даних, що приймаються, і засіб для відображення карти мережі. Іншим аспектом є комп'ютерний програмний продукт, що містить машиночитаний носій, що додатково містить код для інструктування щонайменше одному комп'ютеру приймати, від множини базових станцій, дані, що вказують якість мережі в базовій станції, код для інструктування щонайменше одному комп'ютеру формувати карту мережі на основі даних, що приймаються, і код для інструктування щонайменше одному комп'ютеру відображати карту мережі. Одним аспектом є система керування мережею, що містить приймальний пристрій, виконаний з можливістю приймати, від множини базових станцій, дані, що вказують якість мережі в базовій станції, процесор, виконаний з можливістю формувати рекомендацію на основі даних, що приймаються, і дисплей, виконаний з можливістю відображати рекомендацію. Іншим аспектом є спосіб керування мережею, при цьому спосіб містить прийом, від множини базових станцій, даних, що вказують якість мережі в базовій станції, формування рекомендації на основі даних, що приймаються, і відображення рекомендації. Іншим аспектом є система керування мережею, що містить засіб для прийому, від множини базових станцій, даних, що вказують якість мережі в базовій станції, засіб для формування рекомендації на основі даних, що приймаються, і засіб для відображення рекомендації. Іншим аспектом є комп'ютерний програмний продукт, що містить машиночитаний носій, що додатково містить код для інструктування щонайменше одному комп'ютеру приймати, від множини базових станцій, дані, що вказують якість мережі в базовій станції, код для інструктування щонайменше одному комп'ютеру формувати рекомендацію на основі даних, що приймаються, і код для інструктування щонайменше одному комп'ютеру відображати рекомендацію. Одним аспектом є базова станція, що містить радіоінтерфейс, виконаний з можливістю приймати бездротові сигнали, процесор, виконаний з можливістю формувати індикатор якості мережі на основі бездротових сигналів, що приймаються, і мережевий інтерфейс, виконаний з можливістю передавати індикатор якості мережі. Іншим аспектом є спосіб передачі інформації про якість мережі, при цьому спосіб містить прийом бездротових сигналів, формування індикатора якості мережі на основі бездротових сигналів, що приймаються, і передачу індикатора якості мережі. Іншим аспектом є базова станція, що містить засіб для прийому бездротових сигналів, засіб для формування індикатора якості мережі на основі бездротових сигналів, що приймаються, і засіб для передачі індикатора якості мережі. Іншим аспектом є комп'ютерний програмний продукт, що містить машиночитаний носій, що додатково містить код для інструктування щонайменше одному комп'ютеру приймати бездротові сигнали, код для інструктування щонайменше одному комп'ютеру формувати індикатор якості мережі на основі бездротових сигналів, що приймаються, і код для інструктування щонайменше одному комп'ютеру передавати індикатор якості мережі. Одним аспектом є система керування мережею, що містить приймальний пристрій, виконаний з можливістю приймати, від множини переносних телефонів абонентів, дані, що вказують місцеположення переносного телефону абонента, і дані, що вказують якість мережі в місцеположенні, процесор, виконаний з можливістю формувати карту мережі на основі даних, що приймаються, і дисплейний пристрій, виконаний з можливістю відображати карту мережі. 3 UA 100174 C2 5 10 15 20 25 30 35 40 45 50 55 60 Іншим аспектом є спосіб керування мережею, при цьому спосіб містить прийом, від множини переносних телефонів абонентів, даних, що вказують місцеположення переносного телефону абонента, і даних, що вказують якість мережі в місцеположенні, формування карти мережі на основі даних, що приймаються, і відображення карти мережі. Іншим аспектом є система керування мережею, що містить засіб для прийому, від множини переносних телефонів абонентів, даних, що вказують місцеположення переносного телефону абонента, і даних, що вказують якість мережі в місцеположенні, засіб для формування карти мережі на основі даних, що приймаються, і засіб для відображення карти мережі. Іншим аспектом є комп'ютерний програмний продукт, що містить машиночитаний носій, що додатково містить код для інструктування щонайменше одному комп'ютеру приймати, від множини переносних телефонів абонентів, дані, що вказують місцеположення переносного телефону абонента, і дані, що вказують якість мережі в місцеположенні, код для інструктування щонайменше одному комп'ютеру формувати карту мережі на основі даних, що приймаються, і код для інструктування щонайменше одному комп'ютеру відображати карту мережі. Одним аспектом є система керування мережею, що містить приймальний пристрій, виконаний з можливістю приймати, від множини переносних телефонів абонентів, дані, що вказують місцеположення переносного телефону абонента, і дані, що вказують якість мережі в місцеположенні, процесор, виконаний з можливістю формувати рекомендацію на основі даних, що приймаються, і дисплейний пристрій, виконаний з можливістю відображати рекомендацію. Іншим аспектом є спосіб керування мережею, при цьому спосіб містить прийом, від множини переносних телефонів абонентів, даних, що вказують місцеположення переносного телефону абонента, і даних, що вказують якість мережі в місцеположенні, формування, на основі даних, що приймаються, рекомендації і відображення рекомендації. Іншим аспектом є система керування мережею, що містить засіб для прийому, від множини переносних телефонів абонентів, даних, що вказують місцеположення переносного телефону абонента, і даних, що вказують якість мережі в місцеположенні, засіб для формування, на основі даних, що приймаються, рекомендації і засіб для відображення рекомендації. Іншим аспектом є комп'ютерний програмний продукт, що містить машиночитаний носій, що додатково містить код для інструктування щонайменше одному комп'ютеру приймати, від множини переносних телефонів абонентів, дані, що вказують місцеположення переносного телефону абонента і дані, що вказують якість мережі в місцеположенні, код для інструктування щонайменше одному комп'ютеру формувати рекомендацію на основі даних, що приймаються, і код для інструктування щонайменше одному комп'ютеру відображати рекомендацію. Одним аспектом є переносний телефон абонента, що містить систему визначення місцеположення, виконану з можливістю визначати місцеположення переносного телефону абонента, процесор, виконаний з можливістю формувати індикатор якості мережі в місцеположенні, і передавальний пристрій, виконаний з можливістю передавати дані, що вказують місцеположення і якість мережі в місцеположенні. Іншим аспектом є спосіб передачі інформації про якість мережі, при цьому спосіб містить визначення місцеположення переносного телефону абонента, формування індикатора якості мережі в місцеположенні і передачу даних, що вказують місцеположення і якість мережі в місцеположенні. Іншим аспектом є переносний телефон абонента, що містить засіб для визначення місцеположення переносного телефону абонента, засіб для формування індикатора якості мережі в місцеположенні і засіб для передачі даних, що вказують місцеположення і якість мережі в місцеположенні. Іншим аспектом є комп'ютерний програмний продукт, що містить машиночитаний носій, що додатково містить код для інструктування щонайменше одному комп'ютеру визначати місцеположення переносного телефону абонента, код для інструктування щонайменше одному комп'ютеру формувати індикатор якості мережі в місцеположенні і код для інструктування щонайменше одному комп'ютеру передавати дані, що вказують місцеположення і якість мережі в місцеположенні. Короткий опис креслень Фіг. 1 ілюструє систему бездротового зв’язку з множинним доступом згідно з одним варіантом здійснення. Фіг. 2 є функціональною блок-схемою системи керування мережею згідно з одним варіантом здійснення. Фіг. 3 є функціональною блок-схемою базової станції згідно з одним варіантом здійснення. Фіг. 4 є функціональною блок-схемою переносного телефону абонента згідно з одним варіантом здійснення. 4 UA 100174 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 5 є блок-схемою послідовності операцій зразкового способу керування мережею. Фіг. 6 є блок-схемою послідовності операцій зразкового способу формування карти мережі. Фіг. 7 є блок-схемою послідовності операцій зразкового способу передачі інформації про якість мережі. Фіг. 8-14 є спрощеними блок-схемами декількох зразкових аспектів пристроїв, виконаних з можливістю здійснювати операції локального розбиття, як розкрито в даному документі. Відповідно до загальноприйнятої практики, різні ознаки, проілюстровані на кресленнях, можуть бути намальовані не в масштабі. Відповідно, розміри різних ознак можуть бути довільно збільшені або зменшені для ясності. Крім цього, деякі з креслень можуть бути спрощені для ясності. Таким чином, креслення можуть не ілюструвати всі компоненти даного пристрою (наприклад, пристрою) або способу. Нарешті, аналогічні номери посилань можуть використовуватися для того, щоб позначати аналогічні ознаки по всьому докладному опису і кресленнях. Докладний опис переважного варіанту здійснення Подальший докладний опис спрямований на певні окремі аспекти розробки. Проте, розробка може здійснюватися множиною різних способів, наприклад, як задається і охоплюється за допомогою формули винаходу. Повинно бути очевидним те, що аспекти в даному документі можуть бути здійснені у множині форм, і що всі конкретні структури, функції або і те, і інше, розкриті в даному документі, є просто показовими. На основі ідей в даному документі, фахівці в даній галузі техніки повинні брати до уваги, що один аспект, розкритий в даному документі, може бути реалізований незалежно від будь-яких інших аспектів, і що два або більше цих аспектів можуть бути комбіновані різними способами. Наприклад, пристрій може бути реалізований або спосіб може бути здійснений за допомогою будь-якого числа аспектів, викладених в даному документі. Крім цього, такий пристрій може бути реалізований або спосіб може бути здійснений за допомогою іншої структури, функціональності або структур і функціональності, крім або відмінної від одного або більше аспектів, викладених в даному документі. Аналогічно, способи, розкриті в даному документі, можуть виконуватися за допомогою одного або більше процесорів комп'ютера, виконаних з можливістю приводити у виконання інструкції, витягнуті з машиночитаного носія зберігання даних. Машиночитаний носій зберігання даних зберігає інформацію, таку як дані або інструкції, протягом деякого інтервалу часу, так що інформація може зчитуватися за допомогою комп'ютера протягом цього інтервалу часу. Прикладами машиночитаних носіїв зберігання даних є запам'ятовуючий пристрій, такий як оперативний запам'ятовуючий пристрій (RAM), і пристрій зберігання, такий як жорсткі диски, оптичні диски, флеш-пам'ять, гнучкі диски,магнітна стрічка, перфострічка, перфокарти і накопичувачі на Zip-дисках. Способи, описані в даному документі, можуть використовуватися для різних мереж бездротового зв’язку , таких як мережі з множинним доступом з кодовим розділенням каналів (CDMA), мережі з множинним доступом з часовим розділенням каналів (TDMA), мережі з множинним доступом з частотним розділенням каналів (FDMA), мережі з ортогональним FDMA (OFDMA), мережі з FDMA на одній несучій (SC-FDMA) і т. д. Терміни "системи" і "мережі" часто використовуються взаємозамінно. CDMA-мережа може реалізовувати таку технологію радіозв'язку, як універсальний наземний радіодоступ (UTRA), cdma2000 і т. д. UTRA включає в себе широкосмугову CDMA (W-CDMA) і стандарт на основі низької швидкості при передачі символів шумоподобної послідовності (LCR). Cdma2000 охоплює стандарти IS-2000, IS-95 і IS856. TDMA-мережа може реалізовувати таку технологію радіозв'язку, як глобальна система мобільного зв'язку (GSM). OFDMA-мережа може реалізовувати таку технологію радіозв'язку, як вдосконалений UTRA (E-UTRA), IEEE 802.11, IEEE 802.16, IEEE 802.20, Flash-OFDM і т. д. UTRA, E-UTRA і GSM є частиною універсальної системи мобільних телекомунікацій (UMTS). Проект довгострокового розвитку (LTE) є версією, що планується до випуску UMTS, яка використовує E-UTRA. UTRA, E-UTRA, GSM, UMTS і LTE описуються в документах організації, що називається партнерським проектом третього покоління (3GPP). Cdma2000 описується в документах організації, що називається партнерським проектом третього покоління 2 (3GPP2). Ці та інші різні технології і стандарти радіозв'язку відомі в даній галузі техніки. Множинний доступ з частотним розділенням каналів з однією несучою (SC-FDMA), який використовує модуляцію з однією несучою і корекцію в частотній зоні, є такою технологією. SCFDMA має аналогічну продуктивність і, по суті, має таку ж загальну складність, як і OFDMAсистема. SC-FDMA-сигнал має нижче відношення пікової потужності до середньої потужності (PAPR) внаслідок своєї властивої структури з однією несучою. SC-FDMA привертає велику увагу, зокрема, при зв'язку у висхідній лінії зв'язку, в якій нижчий PAPR приносить істотну користь мобільному терміналу з точки зору ефективності потужності передачі. У даний момент 5 UA 100174 C2 5 10 15 20 25 30 35 40 45 50 55 він є робочим допущенням для схеми множинного доступу у висхідній лінії зв'язку в проекті довгострокового розвитку 3GPP (LTE) або вдосконаленому UTRA. Що стосується фіг. 1, один варіант здійснення бездротової стільникової мережі, яка може використовувати одну з вищеописаних технологій, включає в себе множину переносних телефонів 110a, 110b, 110c абонентів, які здійснюють зв'язок по лініях 112a, 112b, 112c бездротового зв'язку з множиною базових станцій 120a, 120b. Базові станції 120a, 120b знаходяться на зв'язку одна з одною і системою 130 керування мережею за допомогою мережі 125 зв'язку. Базові станції 120a, 120b і система 130 керування мережею можуть бути підключені до мережі 125 зв'язку через лінії дротового або бездротового зв’язку . Базові станції 120a, 120b можуть здійснювати зв'язок одна з однією або по мережі 125 зв'язку, або безпосередньо через лінію 122 бездротового зв’язку. Система 130 керування мережею, детально показана на фіг. 2, включає в себе процесор 210, що здійснює обмін даними із запам'ятовуючим пристроєм 220, пристроєм 230 введення і пристроєм 240 виведення. Процесор додатково здійснює обмін даними з мережевим інтерфейсом 250, який включає в себе приймальний пристрій 252 і передавальний пристрій 254. Хоч описані окремо, потрібно брати до уваги, що функціональні блоки, описані відносно системи 130 керування мережею, не обов'язково є окремими структурними елементами. Наприклад, процесор 210 і запам'ятовуючий пристрій 220 можуть здійснюватися на одній мікросхемі. Аналогічно, процесор 210 і мережевий інтерфейс 250 можуть здійснюватися на одній мікросхемі. Аналогічно, приймальний пристрій 252 і передавальний пристрій 254 можуть здійснюватися на одній мікросхемі. Також потрібно розуміти, що система 130 керування мережею може бути реалізована в пристрої керування мережею, що містить один або більше пристроїв, аналогічно системі 130. Процесором 210 може бути процесор загального призначення, процесор цифрових сигналів (DSP), спеціалізована інтегральна схема (ASIC), програмована користувачем вентильна матриця (FPGA) або інший програмований логічний пристрій, дискретний логічний елемент або транзисторна логіка, дискретні апаратні компоненти або будь-яка комбінація вищезазначеного, призначена для того, щоб виконувати функції, описані в даному документі. Процесор також може бути реалізований як комбінація обчислювальних пристроїв, наприклад, комбінація DSP і мікропроцесора, множина мікропроцесорів, один або більше мікропроцесорів разом з ядром DSP або будь-яка інша подібна конфігурація. Процесор 210 з’єднується через одну або більше шин, щоб зчитувати інформацію з або записувати інформацію в запам'ятовуючий пристрій 220. Процесор може, додатково або в альтернативі, містити запам'ятовуючий пристрій, такий як регістри процесора. Запам'ятовуючий пристрій 220 може включати в себе процесорний кеш, що включає в себе багаторівневий ієрархічний кеш, в якому різні рівні мають різні пропускні здатності і швидкості доступу. Запам'ятовуючий пристрій 220 також може включати в себе оперативний запам'ятовуючий пристрій (RAM), інші енергозалежні пристрої зберігання даних або енергонезалежні пристрої зберігання даних. Пристрої зберігання даних можуть включати в себе жорсткі диски, оптичні диски, такі як компакт-диски (CD) або цифрові відеодиски (DVD), флеш-пам'ять, гнучкі диски, магнітну стрічку і накопичувачі на Zip-дисках. Процесор 210 також з’єднаний з пристроєм 230 введення і пристроєм 240 виведення, відповідно, для прийому введення від і надання виведення для користувача системи 130 керування мережею. Відповідні пристрої введення включають в себе, але не тільки, клавіатуру, кнопки, клавіші, перемикачі, вказівний пристрій, мишу, джойстик, пульт дистанційного керування, інфрачервоний детектор, відеокамеру (можливо, разом з програмним забезпеченням відеообробки, щоб, наприклад, виявляти жести руками або міміку), детектор руху і мікрофон (можливо, з’єднаний з програмним забезпеченням аудіообробки, щоб, наприклад, виявляти мовні команди). Відповідні пристрої виведення включають в себе, але не тільки, пристрої візуального виведення, що включають в себе дисплеї і принтери, пристрої аудіовиведення, що включають в себе динаміки, головні телефони, навушники і пристрої попередження, і пристрої тактильного виведення, що включають в себе ігрові контролери із зворотним зв'язком по зусиллю і вібраційні пристрої. Процесор 210 додатково з’єднаний з мережевим інтерфейсом 250, що включає в себе приймальний пристрій 252 і передавальний пристрій. Передавальний пристрій 254, разом з мережевим інтерфейсом 250, готує дані, сформовані за допомогою процесора 210, для передачі по мережі 125 зв'язку згідно з одним або більше мережевими стандартами. Приймальний пристрій 252, разом з мережевим інтерфейсом 250, демодулює дані, що приймаються, по мережі 125 зв'язку згідно з одним або більше мережевими стандартами. У 6 UA 100174 C2 5 10 15 20 25 30 35 40 45 50 55 60 інших варіантах здійснення, передавальний пристрій і приймальний пристрій - цей два окремих компоненти. Система 130 керування мережею приймає, в приймальному пристрої 252, дані від базових станцій по мережі 125 зв'язку. У одному варіанті здійснення, система 130 керування мережею приймає дані від певного числа базових станцій 120a, 120b, що вказують якість мережі в кожній базовій станції або виміряні за допомогою кожної базової станції. У одному варіанті здійснення, система 130 керування мережею приймає, від певного числа базових станцій, дані, що включають в себе ідентифікатор базової станції і сигнал тривоги. Повідомлення може бути просто одним бітом, що вказує те, що якість мережі не є задовільною. Сигнал тривоги може бути сформований за допомогою базової станції, коли певні критерії задовольняються. Наприклад, базова станція 120a може передавати сигнал тривоги, коли рівень перешкод перевищує деяке порогове значення протягом заздалегідь визначеного періоду часу. У іншому варіанті здійснення, базова станція 120a може передавати сигнал тривоги, коли сукупний рівень перешкод протягом заздалегідь визначеного періоду часу перевищує деяке порогове значення. Хоч, в одному варіанті здійснення, дані, що приймаються за допомогою системи 130 керування мережею, можуть бути просто однобітовим сигналом тривоги, в іншому варіанті здійснення, система 130 керування мережею приймає докладнішу інформацію. Наприклад, система 130 керування мережею може приймати дані, що включають в себе ідентифікатор базової станції і величину перешкод, що випробовуються в базовій станції в конкретний час або протягом періоду часу. Дані також можуть включати в себе ідентифікаційні дані об'єктів (таких як інші базові станції), що викликають перешкоди, і смугу частот, в якій випробовуються перешкоди. Хоч перешкоди є головним критерієм в погіршенні якості обслуговування, наданої за допомогою бездротової стільникової мережі, інша інформація, що стосується факторів, які можуть погіршувати якість обслуговування, також може прийматися за допомогою системи 130 керування мережею від базових станцій 120a, 120b. Наприклад, система 130 керування мережею може приймати дані від базових станцій 120a, 120b, що вказують їх навантаження по даних або частоту втрат пакетів. Система 130 керування мережею додатково може приймати дані, що вказують час, асоційований з навантаженням по даних або частотою втрат пакетів. Як описано вище, система 130 керування мережею приймає дані якості мережі від базових станцій. У одному варіанті здійснення, система 130 керування мережею виконана з можливістю передавати, через передавальний пристрій 254, запит на цю інформацію. Запит може бути переданий в широкомовному режимі в декілька базових станцій або спрямований в одну базову станцію. Запит може вказувати тип запитуваних даних. Наприклад, в одному варіанті здійснення запит вказує, що система 130 керування мережею запитує вимірювання перешкод від конкретної базової станції. У відповідь, система 130 керування мережею може приймати вимірювання перешкод від конкретної базової станції. У одному варіанті здійснення, запити формуються автоматично за допомогою процесора 210. У іншому варіанті здійснення, пристрій 230 введення використовується користувачем, щоб формувати запити. Щоб спрощувати формування, процесор 210 може виконувати програму користувацького інтерфейсу, збережену в запам'ятовуючому пристрої 220. У одному варіанті здійснення, користувацький інтерфейс використовується для того, щоб вказувати географічну зону, в якій додаткові дані необхідні, і, у відповідь, передавальний пристрій 254 передає запити в базові станції, розташовані в географічній зоні. У іншому варіанті здійснення, користувач вказує тип необхідної інформації, такий як, частота втрат пакетів і, у відповідь, передавальний пристрій 254 передає запити в базові станції, що запитують дані, що стосуються необхідної інформації. Дані, що приймаються в приймальному пристрої 252, обробляються за допомогою процесора 210 і зберігаються в запам'ятовуючому пристрої 220. Запам'ятовуючий пристрій 220 також зберігає результати, отримані за допомогою процесора 210 з даних. У одному варіанті здійснення, процесор 210 виконаний з можливістю формувати рекомендацію на основі даних, що приймаються. Процесор 210 формує рекомендацію, щоб розгортати передавальний пристрій, такий як (макро-, піко-, фемто- або ретрансляційний) базова станція, в конкретному місцеположенні. Наприклад, якщо приймальний пристрій 252 приймає дані від певного числа базових станцій в конкретній географічній зоні, що вказують те, що навантаження по даних є високим в цій зоні, процесор 210 формує рекомендацію, щоб розгортати іншу базову станцію в цій зоні. У іншому варіанті здійснення, процесор 210 формує рекомендацію, щоб зменшувати перешкоди. Наприклад, якщо приймальний пристрій 252 приймає дані від базової станції, що 7 UA 100174 C2 5 10 15 20 25 30 35 40 45 50 55 вказують те, що він виміряв високий рівень перешкод, процесор 210 формує рекомендацію, щоб базова станція збільшила свій рівень потужності передачі. Альтернативно, процесор 210 формує рекомендацію, щоб базова станція виконувала ортогоналізацію каналу. Як інший приклад, якщо приймальний пристрій 252 приймає дані від першої базової станції, що вказують те, що він виміряв рівень високих перешкод внаслідок перешкод від другої базової станції, процесор 210 формує рекомендацію, що друга базова станція знижує свою потужність передачі або виконує ортогоналізацію каналу. Якщо приймальний пристрій 252 приймає дані від першої базової станції, що вказують високе навантаження по даних, і також приймає дані від другої, сусідньої, базової станції, що вказують низьке навантаження по даних, процесор 210 формує рекомендацію, щоб перерозподіляти трафік між двома базовими станціями. У випадках, коли рекомендація основана на даних від декількох базових станцій, процесор 210 формує рекомендацію щонайменше для двох з базових станцій, щоб ініціювати зв'язок один з одним або безпосередньо, або через мережу 125 зв'язку. Рекомендація, сформована за допомогою процесора, зберігається в запам'ятовуючому пристрої 220 або виводиться користувачеві через пристрій 240 виведення. Наприклад, рекомендація може відображатися через монітор як частина користувацького інтерфейсу. Рекомендація також може використовуватися за допомогою процесора 210, щоб формувати інструкції для базових станцій. Інструкції передаються в базову станцію через передавальний пристрій 254. Інструкції, наприклад, можуть інструктувати базовій станції виконувати рекомендовану дію. У вищенаведеному посиланні на приклади, інструкції можуть інструктувати базовій станції 120a збільшувати або знижувати свій рівень потужності передачі, виконувати ортогоналізацію каналу, перерозподіляти трафік або ініціювати зв'язок з іншою базовою станцією 120b. Процесор 210 формує пов'язані інструкції для декількох базових станцій і передає їх через передавальний пристрій 254. Наприклад, інструкції можуть бути передані в декілька базових станцій, що інструктують їм перерозподіляти трафік або ініціювати зв'язок одна з одною. Хоч, в одному варіанті здійснення, процесор 210 може використовувати дані, що приймаються, щоб формувати рекомендацію, в іншому варіанті здійснення, процесор 210 використовує дані, що приймаються, щоб формувати карту мережі. У одному варіанті здійснення, карта мережі - це карта покриття, що вказує присутність і відсутність мережевого покриття в конкретних місцеположеннях. Карта мережі також може вказувати інтенсивність сигналу, що приймається, або відносну інтенсивність сигналу, що приймається, в конкретних місцеположеннях. Карта мережі може вказувати зони, в яких базові станції переобтяжені, на основі даних, що вказують високе навантаження по даних, високу частоту втрат пакетів або вимірювання високих перешкод. У одному варіанті здійснення, карта мережі є залежною від часу. Карта мережі може відображатися як частина користувацького інтерфейсу. Карта мережі може спрощувати майбутнє мережеве планування або поточне керування мережею. У одному варіанті здійснення, дані, що приймаються, служать ознакою якості мережі і додатково включають в себе ідентифікатор базової станції. Процесор 210 асоціює ідентифікатор базової станції з географічним місцеположенням на основі бази даних, збереженій в запам'ятовуючому пристрої 220. У іншому варіанті здійснення, дані, що приймаються, показують якість мережі і додатково включають в себе географічне місцеположення базової станції. У іншому варіанті здійснення, базова станція асоційована не з конкретним географічним місцеположенням, а з відносним місцеположенням відносно інших базових станцій. Процесор 210 потім формує карту мережі, в якій якість мережі асоційована з місцеположенням. Карта мережі може зберігатися в запам'ятовуючому пристрої 220 або виводитися через пристрій 240 виведення або місцеположення в рамках ієрархічної структури мережі. У одному варіанті здійснення, карта мережі відображається як частина користувацького інтерфейсу. Як описано вище, система 130 керування мережею приймає, в приймальному пристрої 252, дані від базових станцій 120a, 120b по мережі 125 зв'язку. У одному варіанті здійснення, система 130 керування мережею приймає дані від певного числа базових станцій, що вказують якість мережі в кожній базовій станції або виміряні за допомогою кожної базової станції. Система 130 керування мережею також виконана з можливістю приймати, в приймальному пристрої 252, дані від певного числа переносних телефонів абонентів. Переносні телефони абонентів, як описано додатково відносно фіг. 4, також можуть згадуватися як абонентські пристрої (UE), пристрої бездротового зв’язку, мобільні пристрої, термінали доступу або деякий інший термін. У одному варіанті здійснення, система 130 керування мережею приймає дані від певного числа переносних телефонів абонентів, що вказують якість мережі в кожному 8 UA 100174 C2 5 10 15 20 25 30 35 40 45 50 55 60 переносному телефоні абонента або виміряні за допомогою кожного переносного телефону абонента. Дані, що приймаються в приймальному пристрої 252 від переносних телефонів абонентів, можуть бути передані безпосередньо в систему 130 керування мережею за допомогою переносних телефонів, або дані можуть досягати системи 130 керування мережею через одну або більше базових станцій. Базові станції можуть форматувати або агрегувати дані до того, як вони досягають системи керування мережею. У іншому варіанті здійснення, система 130 керування мережею є частиною базової станції. У одному варіанті здійснення, система 130 керування мережею приймає, від певного числа переносних телефонів абонентів, дані, що вказують місцеположення переносного телефону абонента і вимірювання якості мережі в місцеположенні. Дані, що вказують місцеположення, можуть витягуватися з вимірювання глобальної системи визначення місцеположення (GPS), здійснюваного в переносному телефоні, або додаватися за допомогою однієї або більше базових станцій на основі триангуляції. Вимірювання якості мережі може включати в себе, крім іншого, індикатор присутності або відсутність покриття, вимірювання інтенсивності сигналу, що приймається, індикатор перерваного виклику або вимірювання перешкод. У одному варіанті здійснення, вимірювання якості мережі вказує число зроблених викликів від конкретного місцеположення до того, як успішний виклик здійснюється за допомогою переносного телефону. Як описано вище, система 130 керування мережею приймає дані якості мережі від переносних телефонів абонентів. У одному варіанті здійснення, система 130 керування мережею виконана з можливістю передавати, через передавальний пристрій 254, запит на цю інформацію. Запит може бути переданий в широкомовному режимі в декілька переносних телефонів або спрямований в один переносний телефон. Додатково, запит може бути переданий в базову станцію, яка перенаправляє (з або без переформатування) запит в один або більше переносних телефонів. Як згадано вище відносно запитів інформації базової станції, в одному варіанті здійснення, запит переносного телефону абонента вказує тип запитуваних даних. Наприклад, запит може вказувати, що система 130 керування мережею запитує вимірювання покриття з географічного місцеположення конкретної базової станції. У відповідь, система 130 керування мережею передає запит в конкретну базову станцію, яка опитує переносні телефони абонентів, що обслуговуються за допомогою базової станції, і передає результати в систему 130 керування мережею. У одному варіанті здійснення, запити формуються автоматично за допомогою процесора 210. У іншому варіанті здійснення, пристрій 230 введення використовується користувачем, щоб формувати запити. Щоб спрощувати формування, процесор 210 може виконувати програму користувацького інтерфейсу, збережену в запам'ятовуючому пристрої 220. У одному варіанті здійснення, користувацький інтерфейс використовується для того, щоб вказувати географічну зону, в якій додаткові дані необхідні, і, у відповідь, передавальний пристрій 254 передає запити в базові станції або переносні телефони абонентів, розташовані в рамках географічної зони. У іншому варіанті здійснення, користувач вказує тип необхідної інформації, наприклад, інтенсивність сигналу, що приймається, і, у відповідь, передавальний пристрій 254 передає запити в переносні телефони абонентів, що запитують дані, що стосуються необхідної інформації. Як описано вище, дані, що приймаються в приймальному пристрої 252, обробляються за допомогою процесора 210 і зберігаються в запам'ятовуючому пристрої 220. Запам'ятовуючий пристрій 220 також зберігає результати, отримані за допомогою процесора 210 з даних. У одному варіанті здійснення, процесор 210 виконаний з можливістю формувати рекомендацію на основі даних, що приймаються. Рекомендація може бути сигналом тривоги, що рекомендує те, що повинна бути зроблена дія для того, щоб вирішувати проблему. Наприклад, якщо дані, що приймаються, вказують вимірювання високих перешкод, процесор 210 може формувати сигнал тривоги, що вказує вимірювання високих перешкод. У одному варіанті здійснення, процесор 210 формує рекомендацію, щоб розгортати передавальний пристрій, такий як (макро-, піко-, фемто- або ретрансляційний) базова станція, в конкретному місцеположенні. Наприклад, якщо приймальний пристрій 252 приймає дані від певного числа переносних телефонів абонентів в конкретній географічній зоні, що вказують те, що покриття недоступне (або, що інтенсивність сигналу, який приймається, є слабкою) в цій зоні, процесор 210 формує рекомендацію, щоб розгортати іншу базову станцію в цій зоні. Рекомендація, сформована за допомогою процесора 210, може зберігатися в запам'ятовуючому пристрої 220 або виводиться користувачеві через пристрій 240 виведення. Наприклад, рекомендація може відображатися через монітор як частина користувацького 9 UA 100174 C2 5 10 15 20 25 30 35 40 45 50 55 60 інтерфейсу. Рекомендація також може використовуватися процесором 210, щоб формувати інструкції для переносних телефонів абонентів. Інструкції можуть бути передані в переносний телефон через передавальний пристрій 254 або в переносний телефон через базову станцію. Інструкції, наприклад, можуть інструктувати переносному телефону виконувати рекомендовану дію. Хоч, в одному варіанті здійснення, процесор 210 використовує дані, що приймаються, щоб формувати рекомендацію, в іншому варіанті здійснення, процесор 210 використовує дані, що приймаються, щоб формувати карту мережі. Як описано вище, дані, що приймаються, можуть включати в себе місцеположення переносного телефону абонента та індикатор якості мережі в місцеположенні. З цієї інформації процесор 210 формує карту мережі, в якій якість мережі асоційована з місцеположенням. Карти покриття, альтернативно звані картами поширення, можуть бути сформовані, як і інші карти мережі. Карта мережі зберігається в запам'ятовуючому пристрої 220 або виводиться через пристрій 240 виведення. У одному варіанті здійснення, карта мережі відображається як частина користувацького інтерфейсу. Рекомендація, щоб розгортати новий передавальний пристрій може відображатися в цій карті мережі як частина користувацького інтерфейсу. Рекомендація, щоб розгортати новий передавальний пристрій в конкретному місцеположенні може бути основана на певному числі факторів, що включають в себе список доступних місцеположень розгортання, що зберігаються в запам'ятовуючому пристрої 220, число базових станцій, що розгортаються, біля конкретного місцеположення, трафік, що випробовується такими базовими станціями, чисельність населення біля конкретного місцеположення та інші фактори. Наприклад, якщо певне число базових станцій в конкретній зоні зазнає високого трафіка або втрати пакетів, процесор 200 може формувати рекомендацію, щоб розгортати новий передавальний пристрій в конкретному місцеположенні в конкретній зоні, на основі списку доступних місцеположень розгортання. Дані, що приймаються, в доповнення до місцеположення та індикатора якості мережі, можуть включати в себе час вимірювання. За допомогою включення цієї інформації процесор 210 може поліпшувати доцільність і точність своїх рекомендацій, а також може створювати залежні від часу карти покриття. Наприклад, за допомогою агрегування даних процесор 210 може формувати певне число карт покриття для різного часу дня по мірі того, як умови, що впливають на поширення (в тому числі трафік, погода і температурні інверсії), змінюються. Карти покриття також можуть бути сформовані для кожної пори року, наприклад, покриття взимку порівняно з покриттям влітку. Залежні від часу карти покриття також можуть використовуватися для того, щоб демонструвати мережу, що розширяється. Як описано вище, система 130 керування мережею приймає дані від однієї або більше базових станцій, що вказують якість мережі. Як показано на фіг. 3, зразкова базова станція 120a включає в себе процесор 310, з’єднаний із запам'ятовуючим пристроєм 320, пристроєм 330 введення, пристроєм 340 виведення, радіоінтерфейсом 350 і мережевим інтерфейсом 360. Хоч описано окремо, потрібно брати до уваги, що функціональні блоки, описані відносно базової станції 120a, не обов'язково повинні бути окремими структурними елементами. Наприклад, процесор 310 і запам'ятовуючий пристрій 320 можуть здійснюватися на одній мікросхемі. Аналогічно, процесор 310 і мережевий інтерфейс 350, і/або радіоінтерфейс 360 можуть здійснюватися на одній мікросхемі. Процесором 310 може бути процесор загального призначення, процесор цифрових сигналів (DSP), спеціалізована інтегральна схема (ASIC), програмована користувачем вентильна матриця (FPGA) або інший програмований логічний пристрій, дискретний логічний елемент або транзисторна логіка, дискретні апаратні компоненти або будь-яка відповідна комбінація вищезазначеного, призначена для того, щоб виконувати функції, описані в даному документі. Процесор 310 може з’єднуватися, через одну або більше шин, щоб зчитувати інформацію з або записувати інформацію в запам'ятовуючий пристрій 320. Процесор може, додатково або в альтернативі, містити запам'ятовуючий пристрій, такий як регістри процесора. Запам'ятовуючий пристрій 320 може включати в себе процесорний кеш, що включає в себе багаторівневий ієрархічний кеш, в якому різні рівні мають різні пропускні здатності і швидкості доступу. Запам'ятовуючий пристрій 320 також може включати в себе оперативний запам'ятовуючий пристрій (RAM), інші енергозалежні пристрої зберігання даних або енергонезалежні пристрої зберігання даних. Пристрої зберігання даних можуть включати в себе жорсткі диски, оптичні диски, такі як компакт-диски (CD) або цифрові відеодиски (DVD), флеш-пам'ять, гнучкі диски, магнітна стрічка і накопичувачі на Zip-дисках. Процесор 310 також з’єднаний з пристроєм 330 введення і пристроєм 340 виведення, відповідно, для прийому введення від і надання виведення для користувача базової станції 10 UA 100174 C2 5 10 15 20 25 30 35 40 45 50 55 120a. Різні пристрої введення і пристрої виведення описуються вище відносно системи 130 керування мережею. Процесор 320 додатково з’єднаний з радіоінтерфейсом 350, який допускає прийом і передачу даних через антену 355. Радіоінтерфейс 350 готує дані, сформовані за допомогою процесора 310, для передачі через антену 355 згідно з одним або більше бездротовими стандартами, і додатково демодулює дані, що приймаються через антену 355, згідно з одним або більше бездротовими стандартами. Базова станція 120a виконана з можливістю формувати дані, що вказують якість мережі, і передавати дані в систему керування мережею. Як описано вище, базова станція 120a може передавати дані, що включають в себе вимірювання перешкод, навантаження по даних або частоту втрат пакетів. Додатково, базова станція може передавати ідентифікатор базової станції, сигнал тривоги та індикатор часу або частоти, до якої дані, що вказують якість мережі, належать. У одному варіанті здійснення, базова станція 120a формує дані, що вказують вимірювання перешкод, за допомогою вимірювання інтенсивності сигналу для всіх сигналів, що приймаються в антені 355, і порівняння її з інтенсивністю сигналу для сигналів даних, що приймаються в антені 355, які призначені для базової станції 120a. Дані можуть бути сформовані за допомогою радіоінтерфейсу 350 або процесора 310. Перешкоди можуть включати в себе сигнали, що передаються за допомогою переносних телефонів абонентів, що здійснюють зв'язок з іншими базовими станціями, або сигнали від інших базових станцій, що передаються в переносні телефони абонентів. Перешкоди також можуть включати в себе шумові сигнали або сигнали даних від об'єктів, що не є частиною мережі. Перешкоди можуть повідомлятися в звіті в систему керування мережею як абсолютне значення рівня перешкод або як відношення "сигналуперешкоди". У одному варіанті здійснення, базова станція 120a також формує (і передає) дані, що вказують об'єкти, що викликають перешкоди, такі як ідентифікатори базових станцій у інших базових станцій. У одному варіанті здійснення, процесор 310 базової станції 120a формує дані, що вказують навантаження по даних або частоту втрат пакетів, при його демодуляції і декодування сигналів, що приймаються. Радіоінтерфейс 350 також може містити цю функціональну можливість. Базова станція 120a додатково може передавати ідентифікатор базової станції, що зберігається в запам'ятовуючому пристрої 320, або час, в який вимірювання якості мережі проведені, за допомогою здійснення доступу до тактового генератора (не показаний), який може бути частиною процесора 310. У одному варіанті здійснення, географічне місцеположення базової станції зберігається в запам'ятовуючому пристрої 320. Дані, сформовані за допомогою базової станції 120a, передаються в систему 130 керування мережею через мережевий інтерфейс 360. Мережевий інтерфейс 360 готує дані, сформовані за допомогою процесора 310, для передачі по мережі 125 згідно з одним або більше мережевими стандартами, і додатково демодулює дані, що приймаються по мережі 125 згідно з одним або більше мережевими стандартами. У одному варіанті здійснення, мережевий інтерфейс 360 також приймає запити на інформацію від системи 130 керування мережею, як описано вище відносно фіг. 2. Після прийому запиту на інформацію через мережевий інтерфейс 360, процесор 310, потенційно разом з антеною 355 і радіоінтерфейсом 350, формує запитувані дані і передає їх через мережевий інтерфейс 360 в систему керування мережею. Базова станція 120a може вимірювати якість мережі, формувати дані, що вказують якість мережі, і передавати в різні моменти часу, які можуть відрізнятися один від одного. У одному варіанті здійснення, базова станція 120a безперервно вимірює якість мережі. Це, зокрема, є вигідним при вимірюванні вимірювання перешкод. У одному варіанті здійснення, базова станція 120a періодично вимірює якість мережі. Це може бути вигідно, зокрема, при вимірюванні навантаження по передачі даних, хоч вона також може вимірюватися безперервно. Як згадано вище, в одному варіанті здійснення, базова станція вимірює якість мережі у відповідь на запит на інформацію. Базова станція 120a може формувати дані, що вказують якість мережі, на основі вимірювань, що проводяться безперервно, періодично або по запиту. Дані можуть бути сформовані за допомогою компілювання певного числа вимірювань, що проводяться протягом періоду часу. Наприклад, базова станція 120a може формувати дані, що вказують частоту втрат пакетів за 24-часовий період. Базова станція може формувати сигнал тривоги, якщо безперервне вимірювання рівня перешкод вище порогового значення протягом заздалегідь визначеного періоду часу. Дані можуть бути сформовані по запиту, на основі вимірювання, що виконується по запиту, або на основі вимірювання, яке виконане раніше. 11 UA 100174 C2 5 10 15 20 25 30 35 40 45 50 55 60 У конкретних варіантах здійснення, базова станція 120a вимірює і формує дані у відповідь на керуючі впливи, відмінні від прийому запиту на інформацію. Наприклад, в одному варіанті здійснення, якщо рівень перешкод вищий порогового значення, базова станція 120a вимірює і формує дані, що вказують навантаження по трафіку або частоту втрат пакетів. Базова станція може вимірювати і/або повідомляти звіт про дані на основі множини тригерів. Такі тригери можуть бути основані на класі потужності, пропускній здатності транзитного з'єднання або асоціюванні базової станції. Зразкові класи потужності базової станції включають в себе макро(43 dBm), піко- (30 dBm) і фемто- (
