Гнучка конфігурація каналу керування висхідної лінії зв’язку
Формула / Реферат

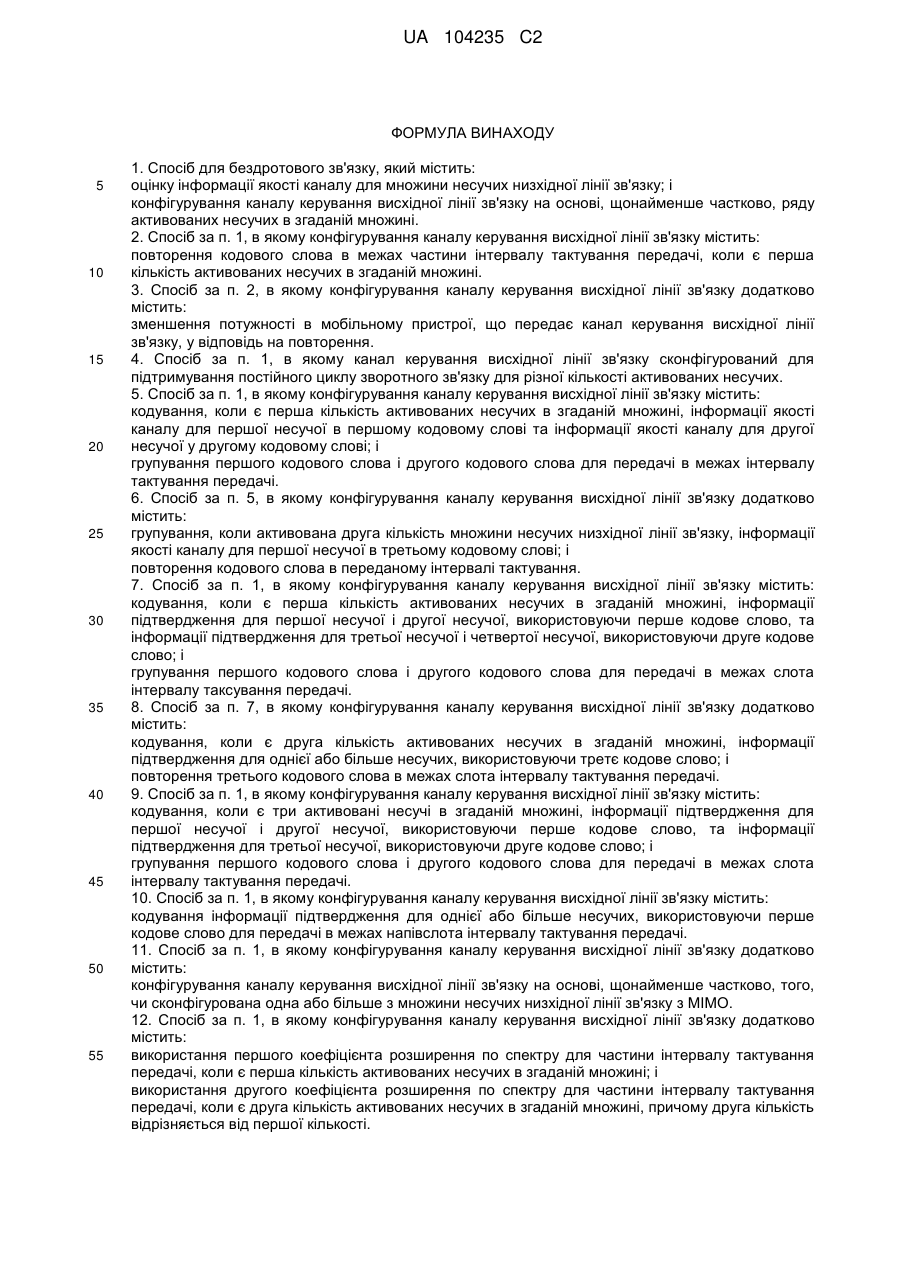

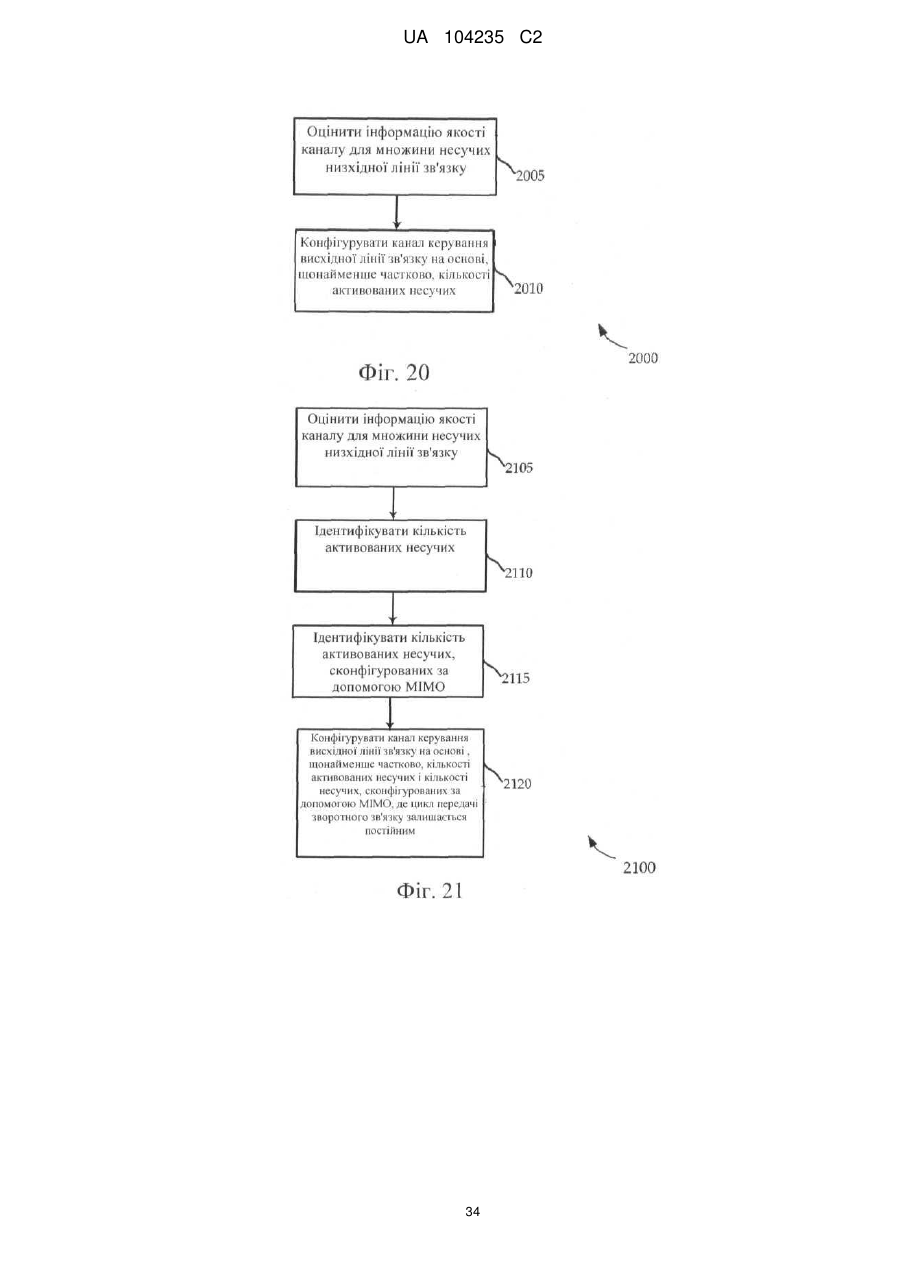

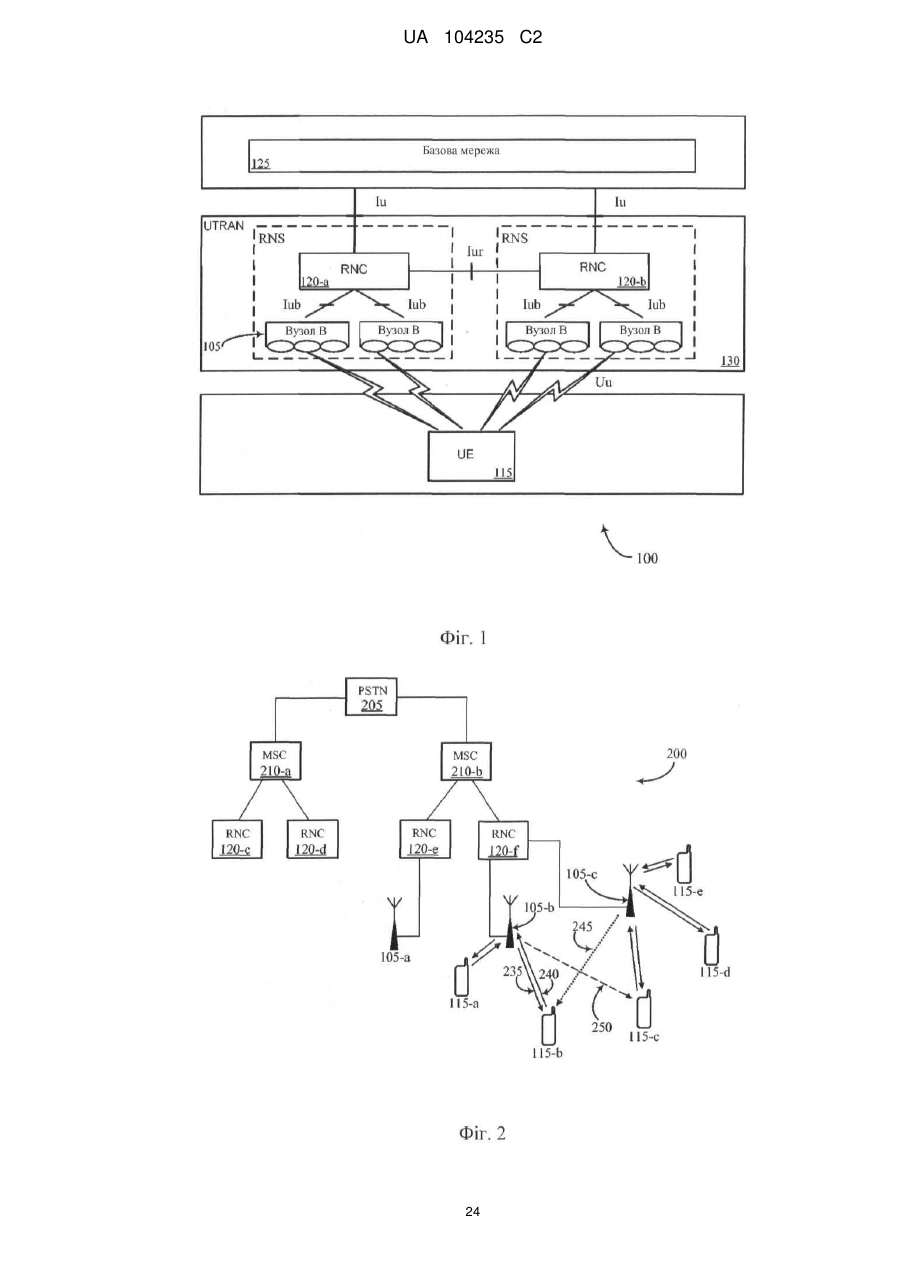

1. Спосіб для бездротового зв'язку, який містить:
оцінку інформації якості каналу для множини несучих низхідної лінії зв'язку; і
конфігурування каналу керування висхідної лінії зв'язку на основі, щонайменше частково, ряду активованих несучих в згаданій множині.

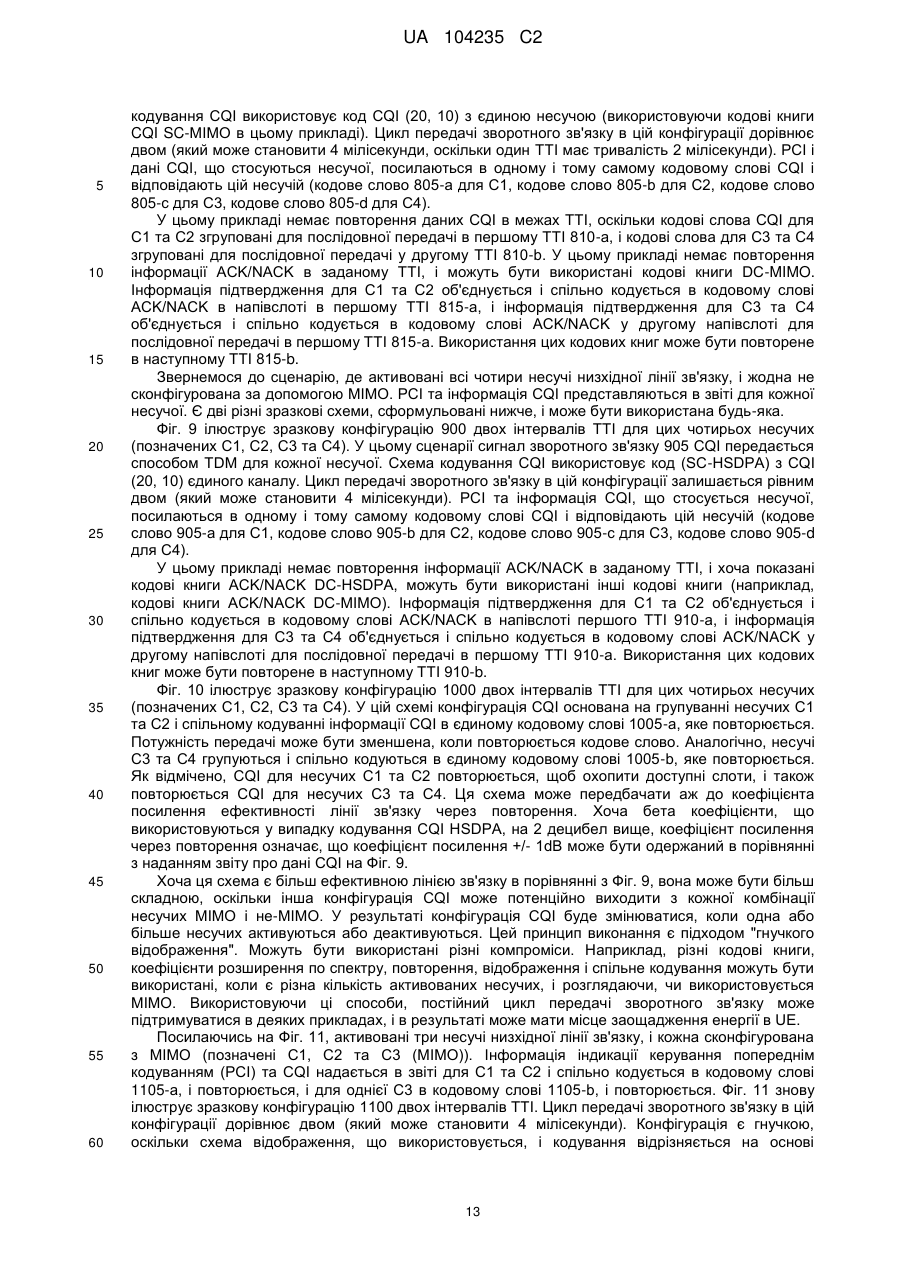

2. Спосіб за п. 1, в якому конфігурування каналу керування висхідної лінії зв'язку містить:
повторення кодового слова в межах частини інтервалу тактування передачі, коли є перша кількість активованих несучих в згаданій множині.
3. Спосіб за п. 2, в якому конфігурування каналу керування висхідної лінії зв'язку додатково містить:
зменшення потужності в мобільному пристрої, що передає канал керування висхідної лінії зв'язку, у відповідь на повторення.
4. Спосіб за п. 1, в якому канал керування висхідної лінії зв'язку сконфігурований для підтримування постійного циклу зворотного зв'язку для різної кількості активованих несучих.

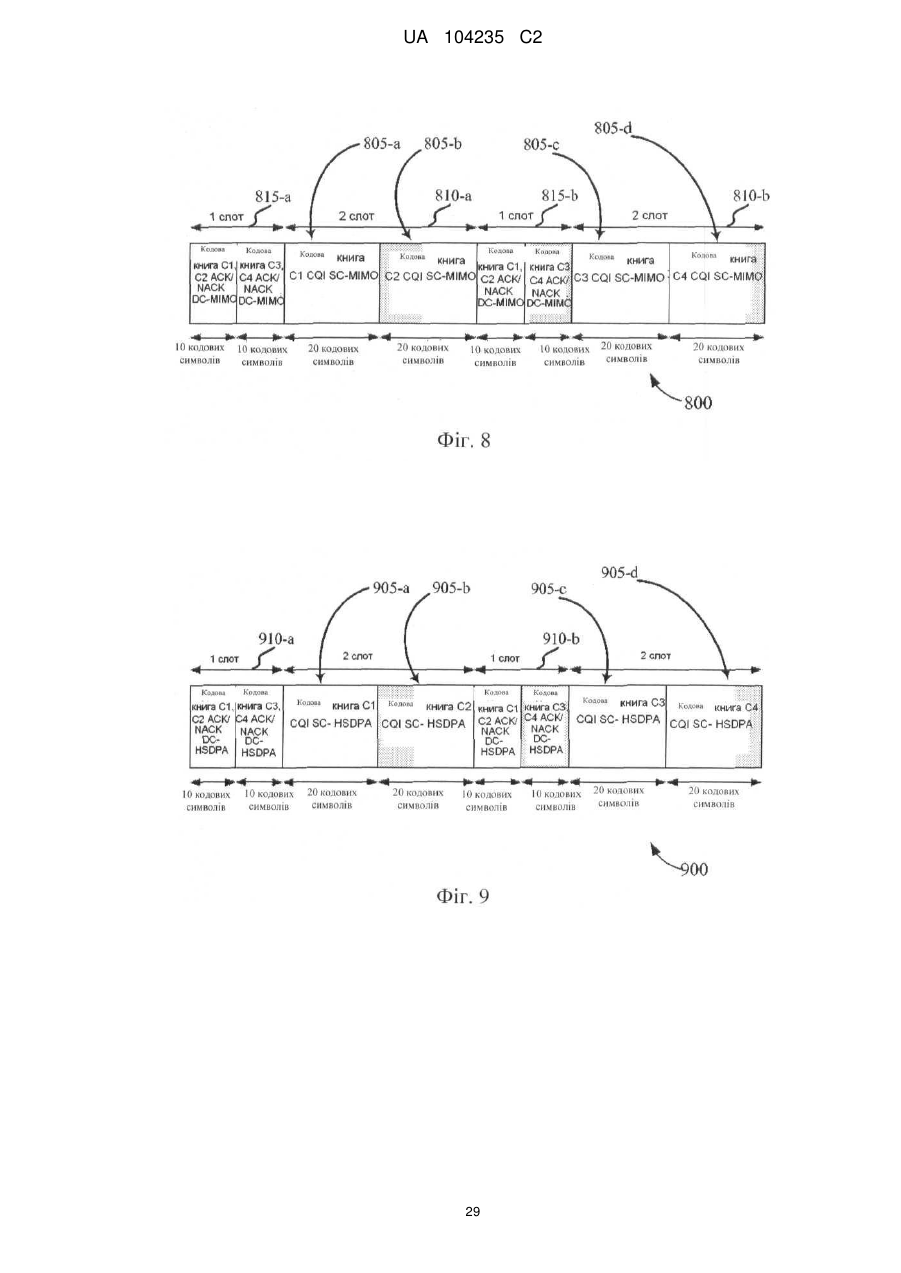

5. Спосіб за п. 1, в якому конфігурування каналу керування висхідної лінії зв'язку містить:
кодування, коли є перша кількість активованих несучих в згаданій множині, інформації якості каналу для першої несучої в першому кодовому слові та інформації якості каналу для другої несучої у другому кодовому слові; і
групування першого кодового слова і другого кодового слова для передачі в межах інтервалу тактування передачі.
6. Спосіб за п. 5, в якому конфігурування каналу керування висхідної лінії зв'язку додатково містить:
групування, коли активована друга кількість множини несучих низхідної лінії зв'язку, інформації якості каналу для першої несучої в третьому кодовому слові; і
повторення кодового слова в переданому інтервалі тактування.
7. Спосіб за п. 1, в якому конфігурування каналу керування висхідної лінії зв'язку містить: кодування, коли є перша кількість активованих несучих в згаданій множині, інформації підтвердження для першої несучої і другої несучої, використовуючи перше кодове слово, та інформації підтвердження для третьої несучої і четвертої несучої, використовуючи друге кодове слово; і
групування першого кодового слова і другого кодового слова для передачі в межах слота інтервалу таксування передачі.
8. Спосіб за п. 7, в якому конфігурування каналу керування висхідної лінії зв'язку додатково містить:
кодування, коли є друга кількість активованих несучих в згаданій множині, інформації підтвердження для однієї або більше несучих, використовуючи третє кодове слово; і
повторення третього кодового слова в межах слота інтервалу тактування передачі.

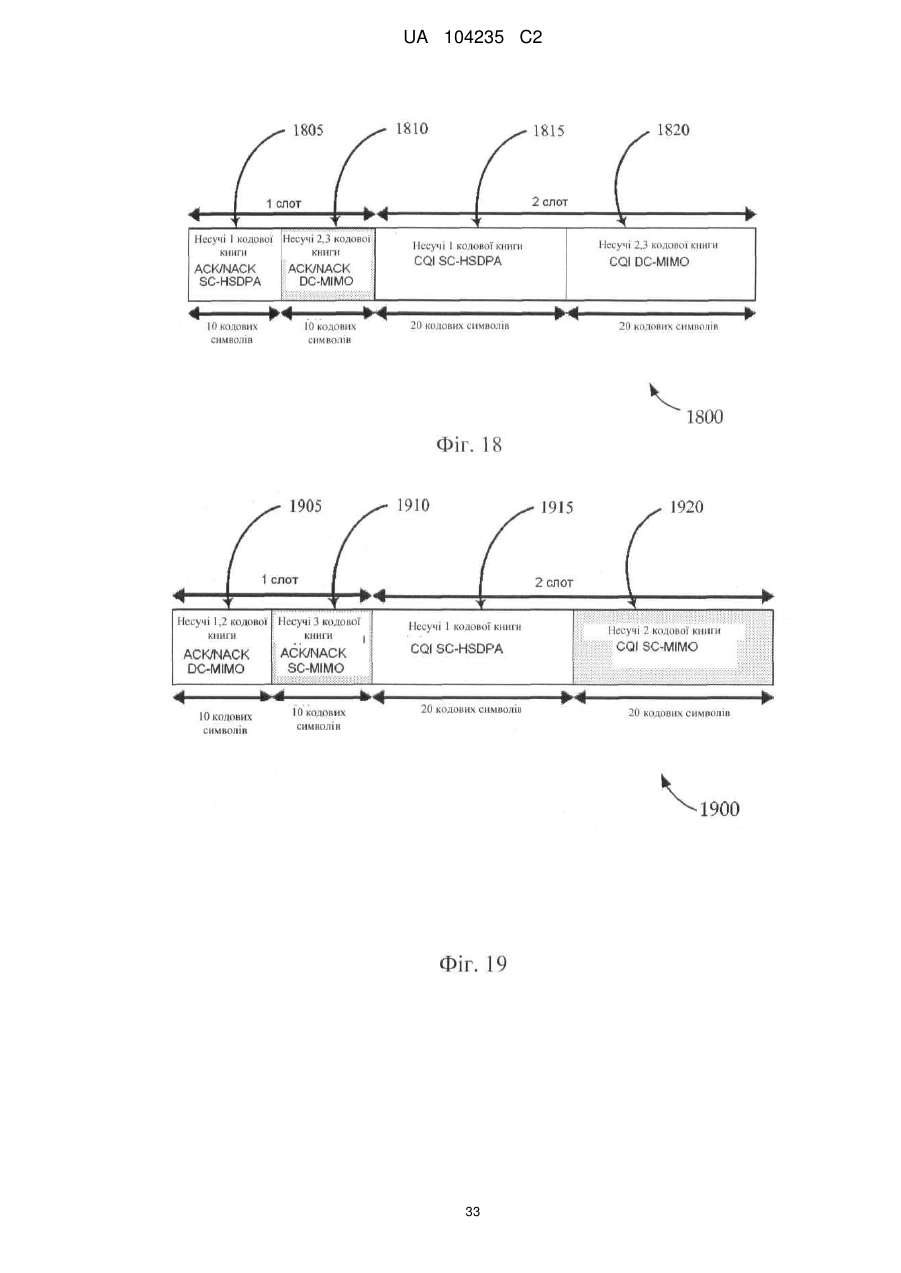

9. Спосіб за п. 1, в якому конфігурування каналу керування висхідної лінії зв'язку містить:
кодування, коли є три активовані несучі в згаданій множині, інформації підтвердження для першої несучої і другої несучої, використовуючи перше кодове слово, та інформації підтвердження для третьої несучої, використовуючи друге кодове слово; і
групування першого кодового слова і другого кодового слова для передачі в межах слота інтервалу тактування передачі.
10. Спосіб за п. 1, в якому конфігурування каналу керування висхідної лінії зв'язку містить:
кодування інформації підтвердження для однієї або більше несучих, використовуючи перше кодове слово для передачі в межах напівслота інтервалу тактування передачі.

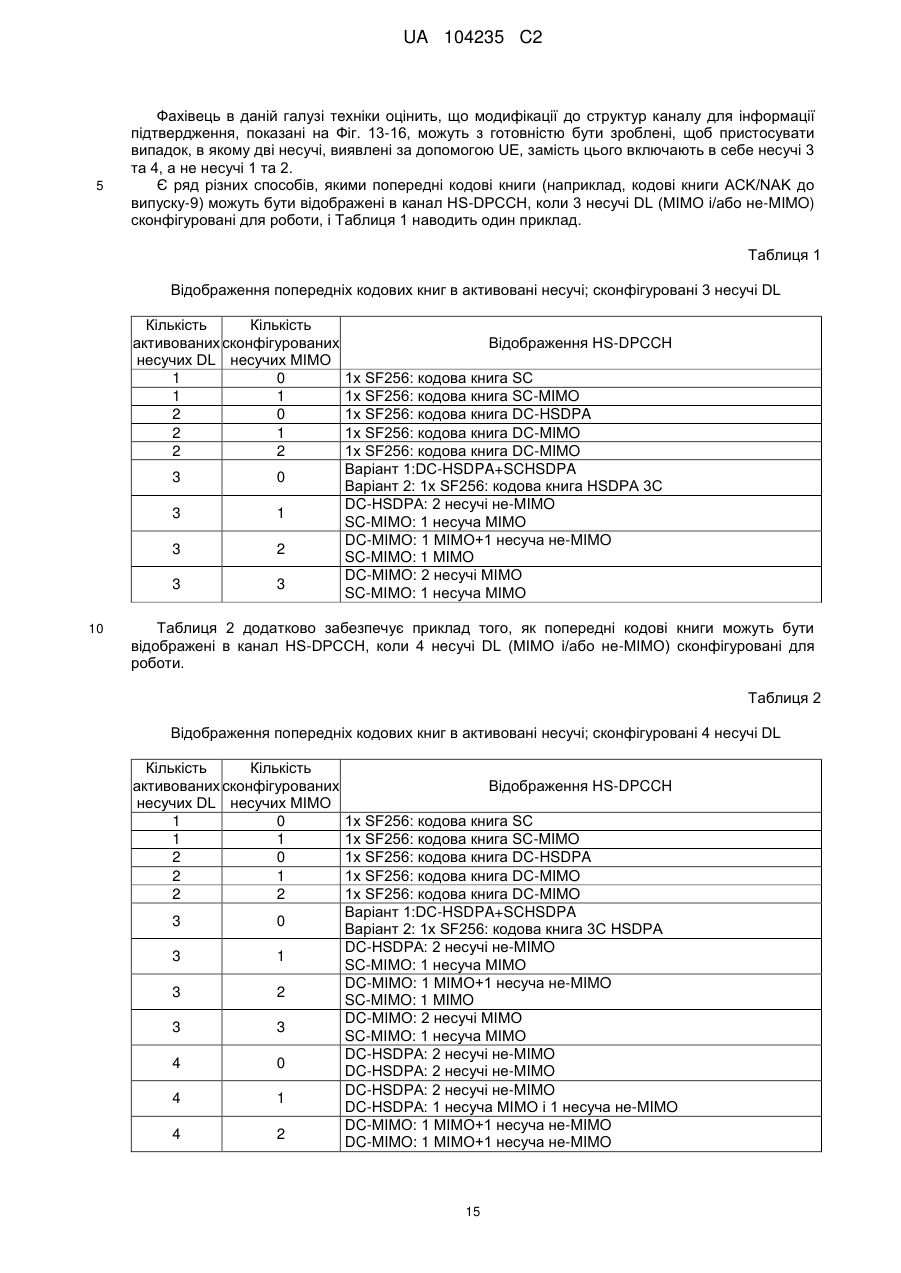

11. Спосіб за п. 1, в якому конфігурування каналу керування висхідної лінії зв'язку додатково містить:
конфігурування каналу керування висхідної лінії зв'язку на основі, щонайменше частково, того, чи сконфігурована одна або більше з множини несучих низхідної лінії зв'язку з МІМО.

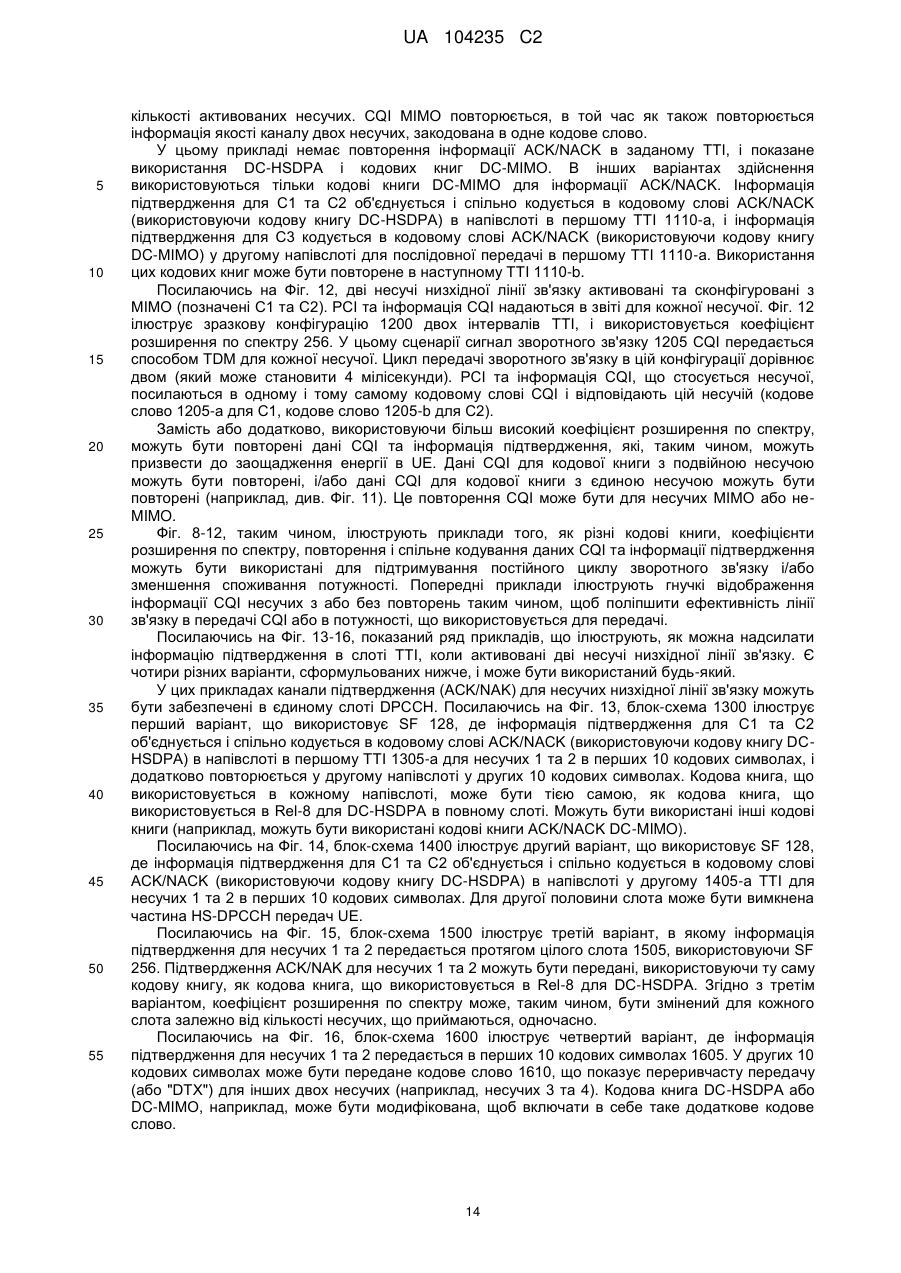

12. Спосіб за п. 1, в якому конфігурування каналу керування висхідної лінії зв'язку додатково містить:
використання першого коефіцієнта розширення по спектру для частини інтервалу тактування передачі, коли є перша кількість активованих несучих в згаданій множині; і
використання другого коефіцієнта розширення по спектру для частини інтервалу тактування передачі, коли є друга кількість активованих несучих в згаданій множині, причому друга кількість відрізняється від першої кількості.

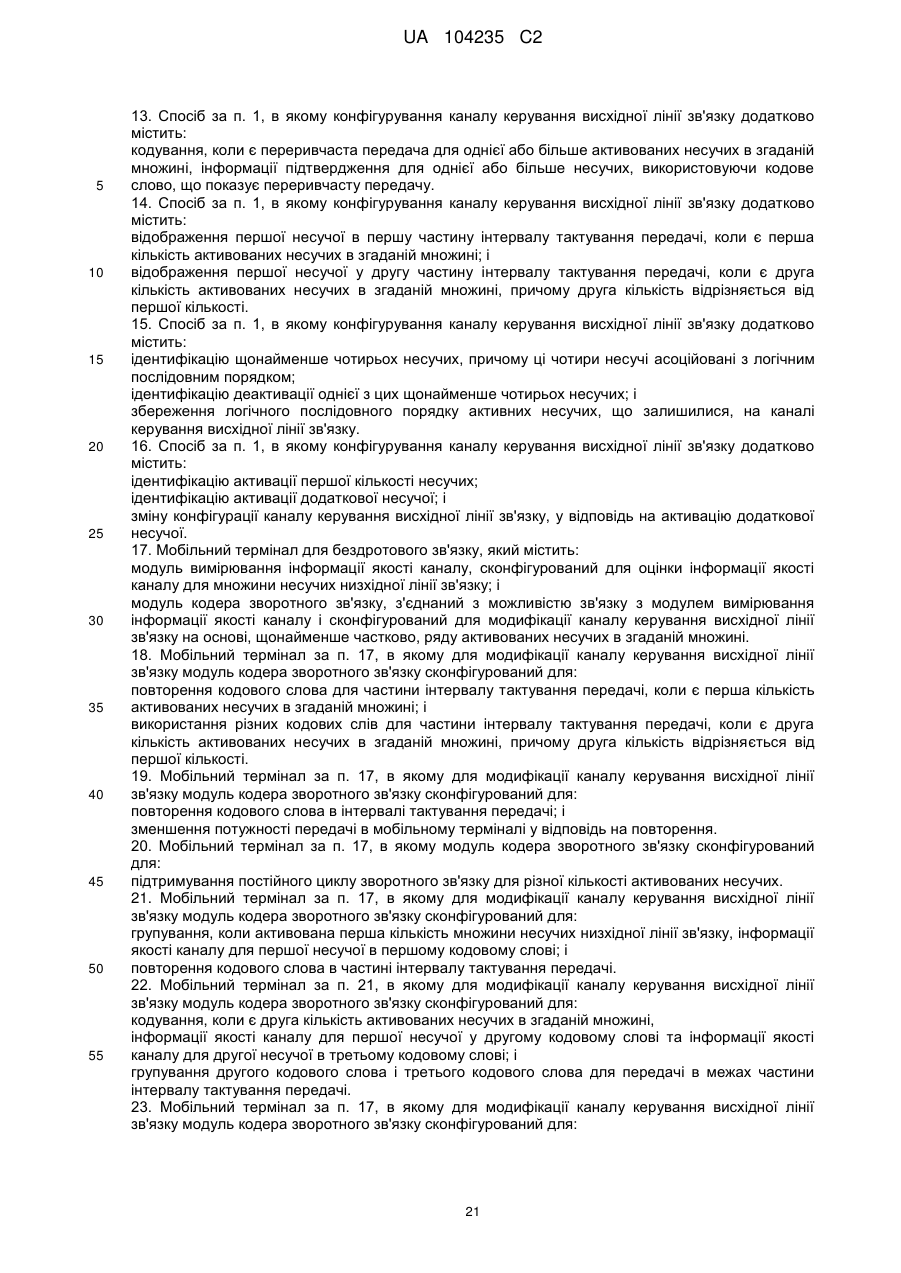

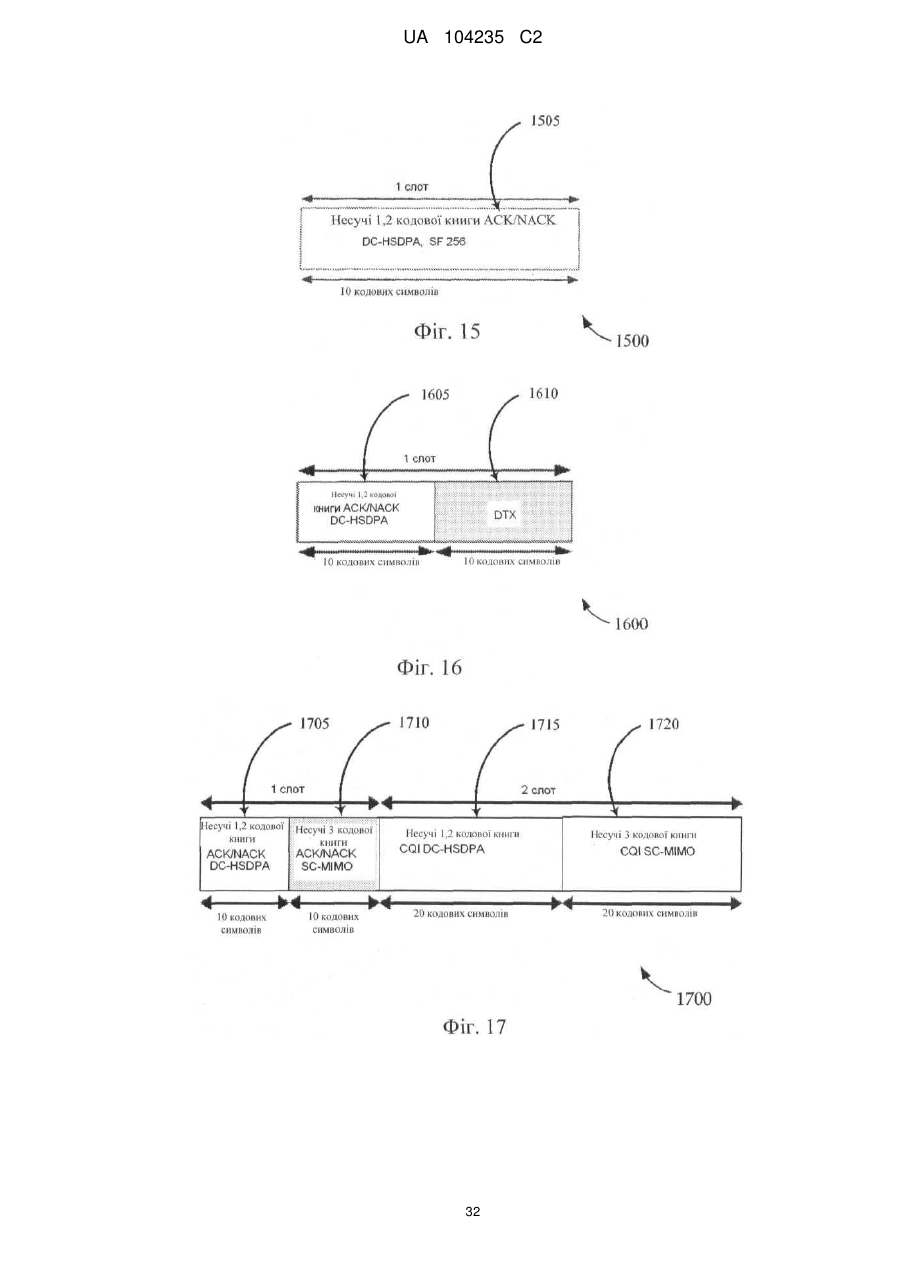

13. Спосіб за п. 1, в якому конфігурування каналу керування висхідної лінії зв'язку додатково містить:
кодування, коли є переривчаста передача для однієї або більше активованих несучих в згаданій множині, інформації підтвердження для однієї або більше несучих, використовуючи кодове слово, що показує переривчасту передачу.
14. Спосіб за п. 1, в якому конфігурування каналу керування висхідної лінії зв'язку додатково містить:
відображення першої несучої в першу частину інтервалу тактування передачі, коли є перша кількість активованих несучих в згаданій множині; і
відображення першої несучої у другу частину інтервалу тактування передачі, коли є друга кількість активованих несучих в згаданій множині, причому друга кількість відрізняється від першої кількості.

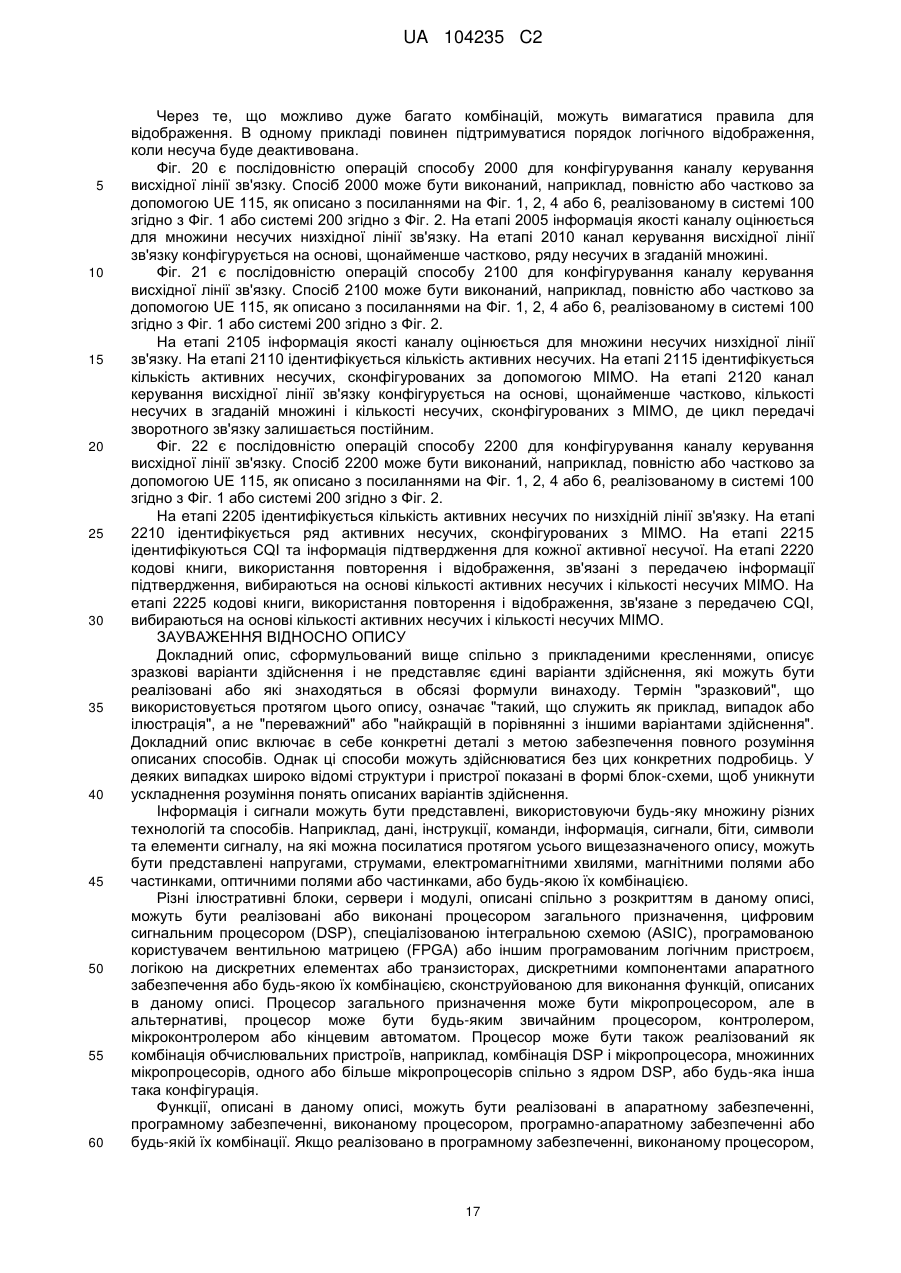

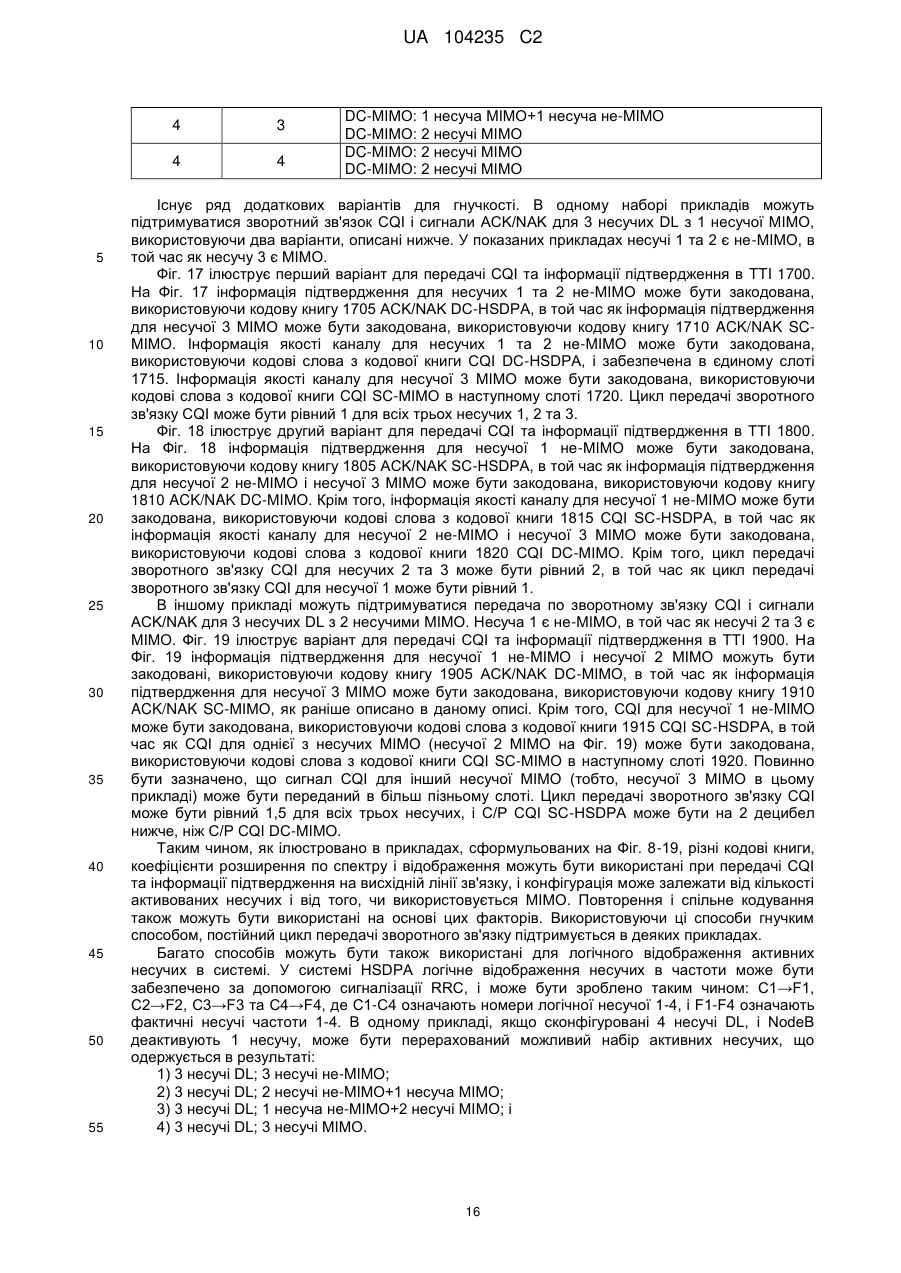

15. Спосіб за п. 1, в якому конфігурування каналу керування висхідної лінії зв'язку додатково містить:
ідентифікацію щонайменше чотирьох несучих, причому ці чотири несучі асоційовані з логічним послідовним порядком;
ідентифікацію деактивації однієї з цих щонайменше чотирьох несучих; і
збереження логічного послідовного порядку активних несучих, що залишилися, на каналі керування висхідної лінії зв'язку.
16. Спосіб за п. 1, в якому конфігурування каналу керування висхідної лінії зв'язку додатково містить:
ідентифікацію активації першої кількості несучих;
ідентифікацію активації додаткової несучої; і
зміну конфігурації каналу керування висхідної лінії зв'язку, у відповідь на активацію додаткової несучої.

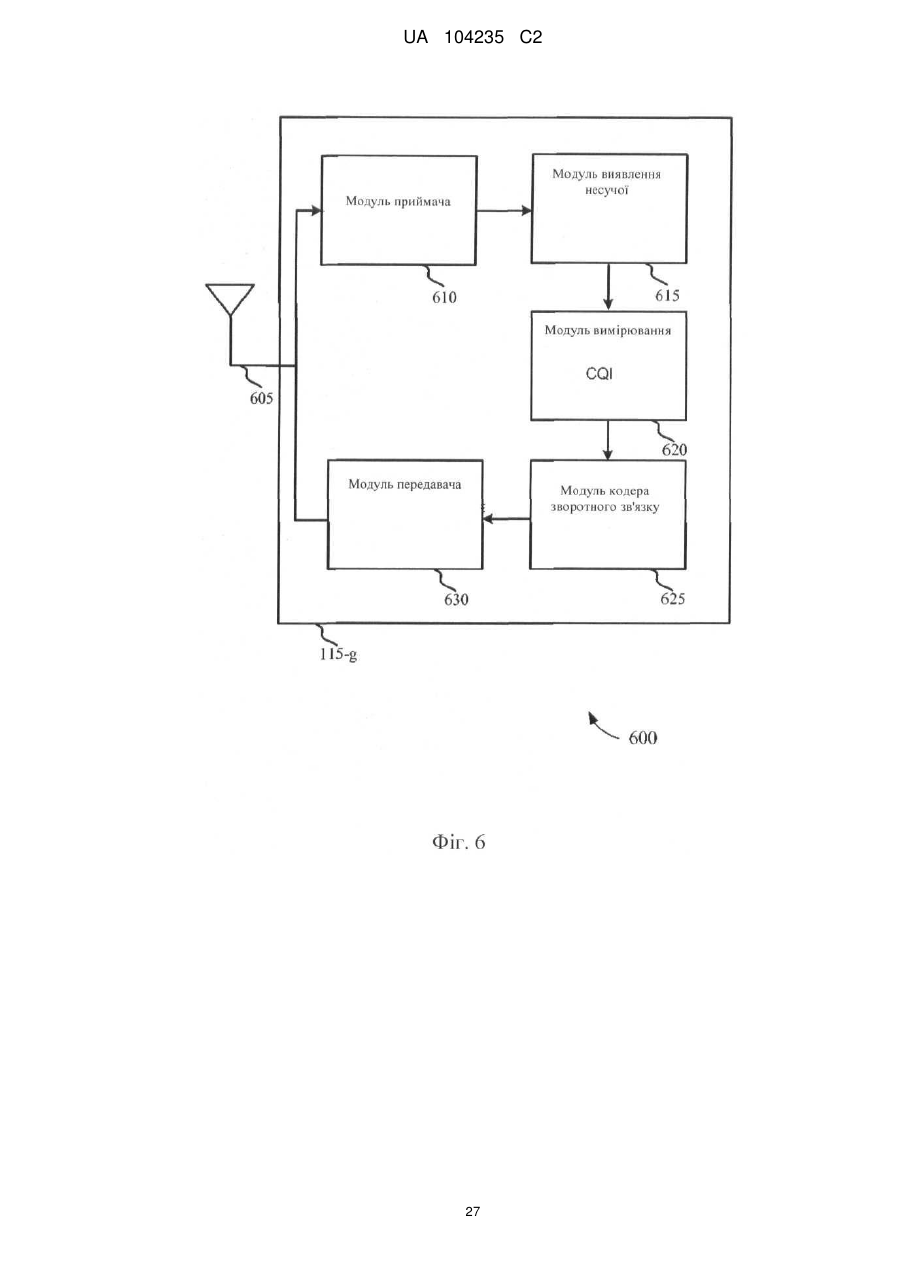

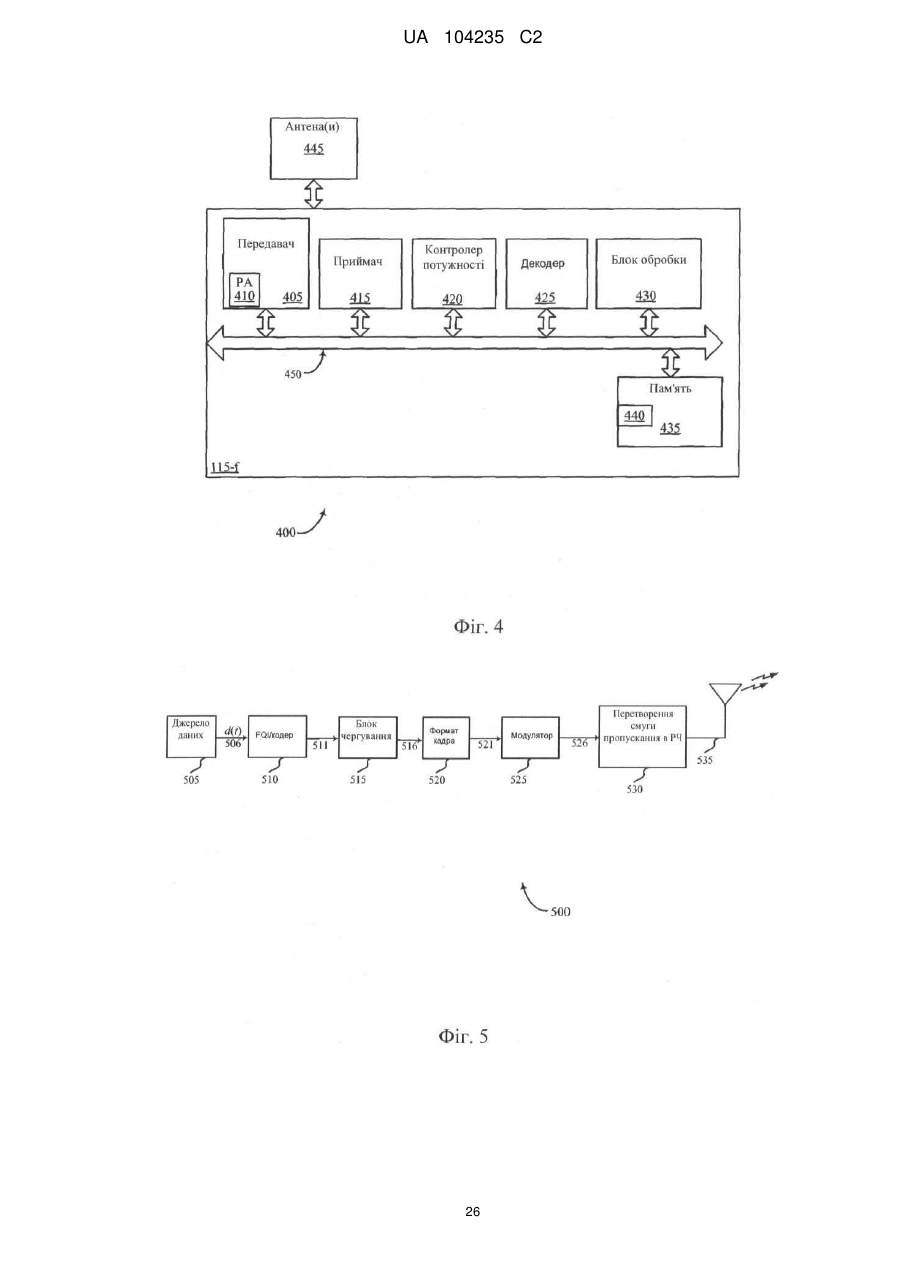

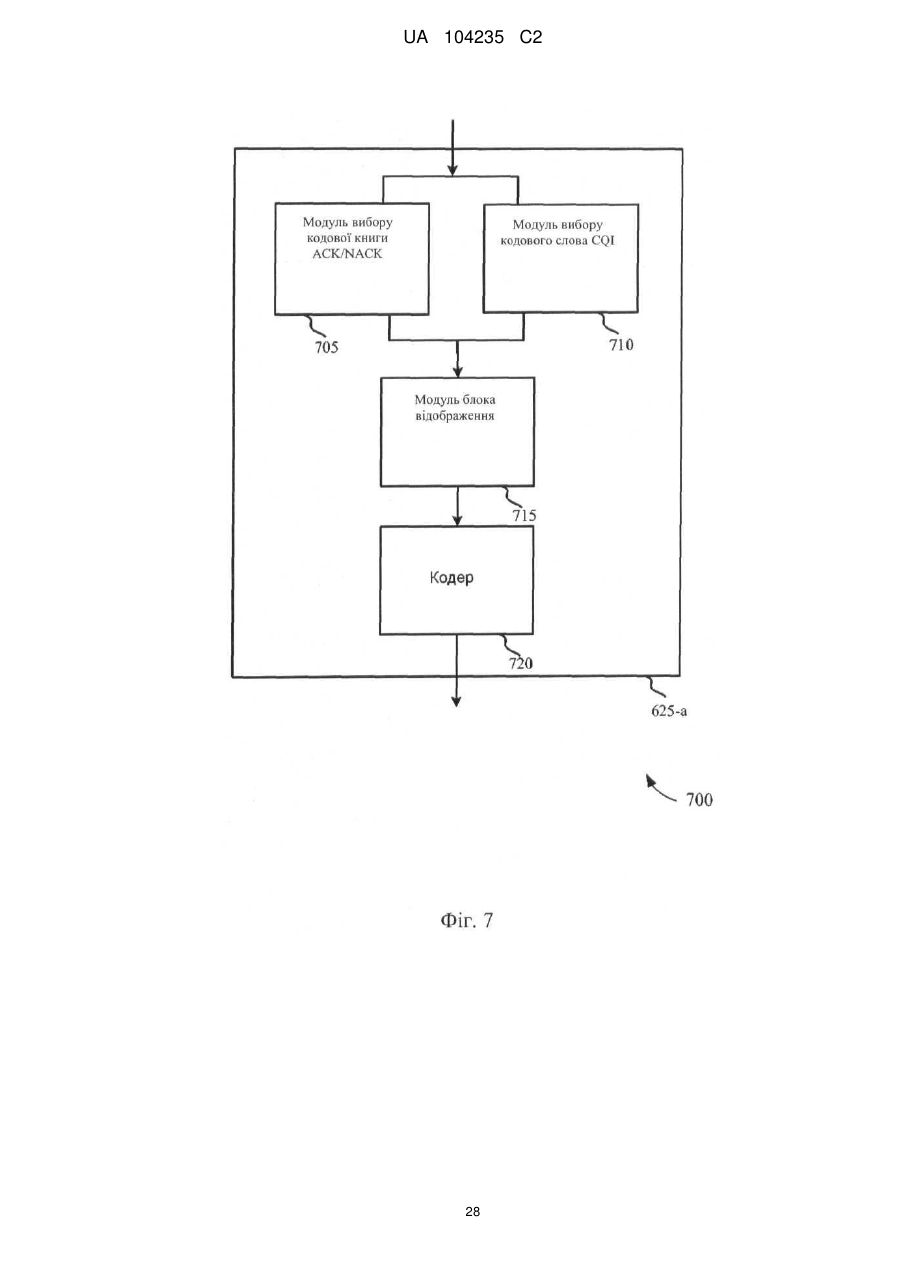

17. Мобільний термінал для бездротового зв'язку, який містить:
модуль вимірювання інформації якості каналу, сконфігурований для оцінки інформації якості каналу для множини несучих низхідної лінії зв'язку; і
модуль кодера зворотного зв'язку, з'єднаний з можливістю зв'язку з модулем вимірювання інформації якості каналу і сконфігурований для модифікації каналу керування висхідної лінії зв'язку на основі, щонайменше частково, ряду активованих несучих в згаданій множині.

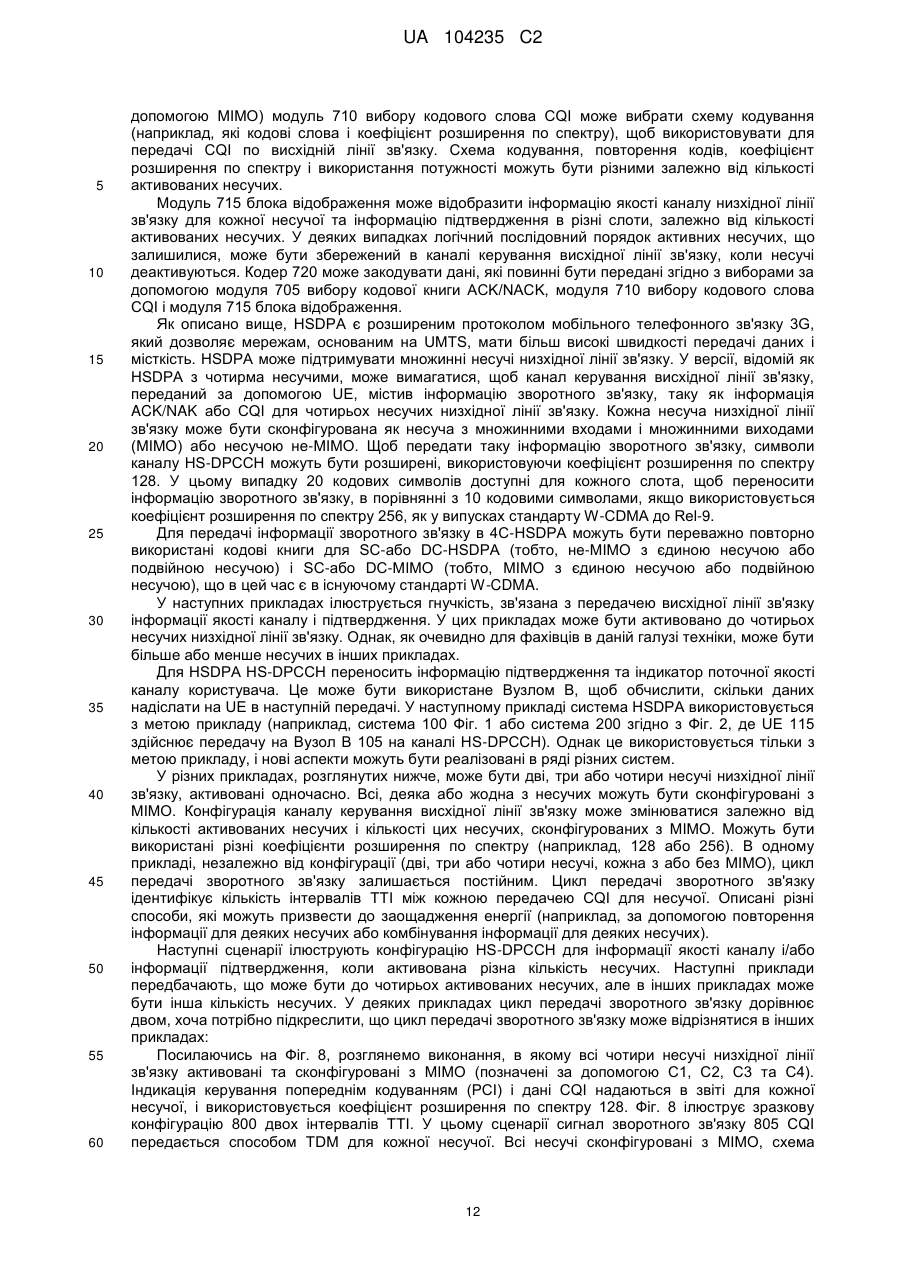

18. Мобільний термінал за п. 17, в якому для модифікації каналу керування висхідної лінії зв'язку модуль кодера зворотного зв'язку сконфігурований для:
повторення кодового слова для частини інтервалу тактування передачі, коли є перша кількість активованих несучих в згаданій множині; і
використання різних кодових слів для частини інтервалу тактування передачі, коли є друга кількість активованих несучих в згаданій множині, причому друга кількість відрізняється від першої кількості.
19. Мобільний термінал за п. 17, в якому для модифікації каналу керування висхідної лінії зв'язку модуль кодера зворотного зв'язку сконфігурований для:
повторення кодового слова в інтервалі тактування передачі; і
зменшення потужності передачі в мобільному терміналі у відповідь на повторення.
20. Мобільний термінал за п. 17, в якому модуль кодера зворотного зв'язку сконфігурований для:
підтримування постійного циклу зворотного зв'язку для різної кількості активованих несучих.
21. Мобільний термінал за п. 17, в якому для модифікації каналу керування висхідної лінії зв'язку модуль кодера зворотного зв'язку сконфігурований для:
групування, коли активована перша кількість множини несучих низхідної лінії зв'язку, інформації якості каналу для першої несучої в першому кодовому слові; і
повторення кодового слова в частині інтервалу тактування передачі.
22. Мобільний термінал за п. 21, в якому для модифікації каналу керування висхідної лінії зв'язку модуль кодера зворотного зв'язку сконфігурований для:
кодування, коли є друга кількість активованих несучих в згаданій множині,
інформації якості каналу для першої несучої у другому кодовому слові та інформації якості каналу для другої несучої в третьому кодовому слові; і
групування другого кодового слова і третього кодового слова для передачі в межах частини інтервалу тактування передачі.

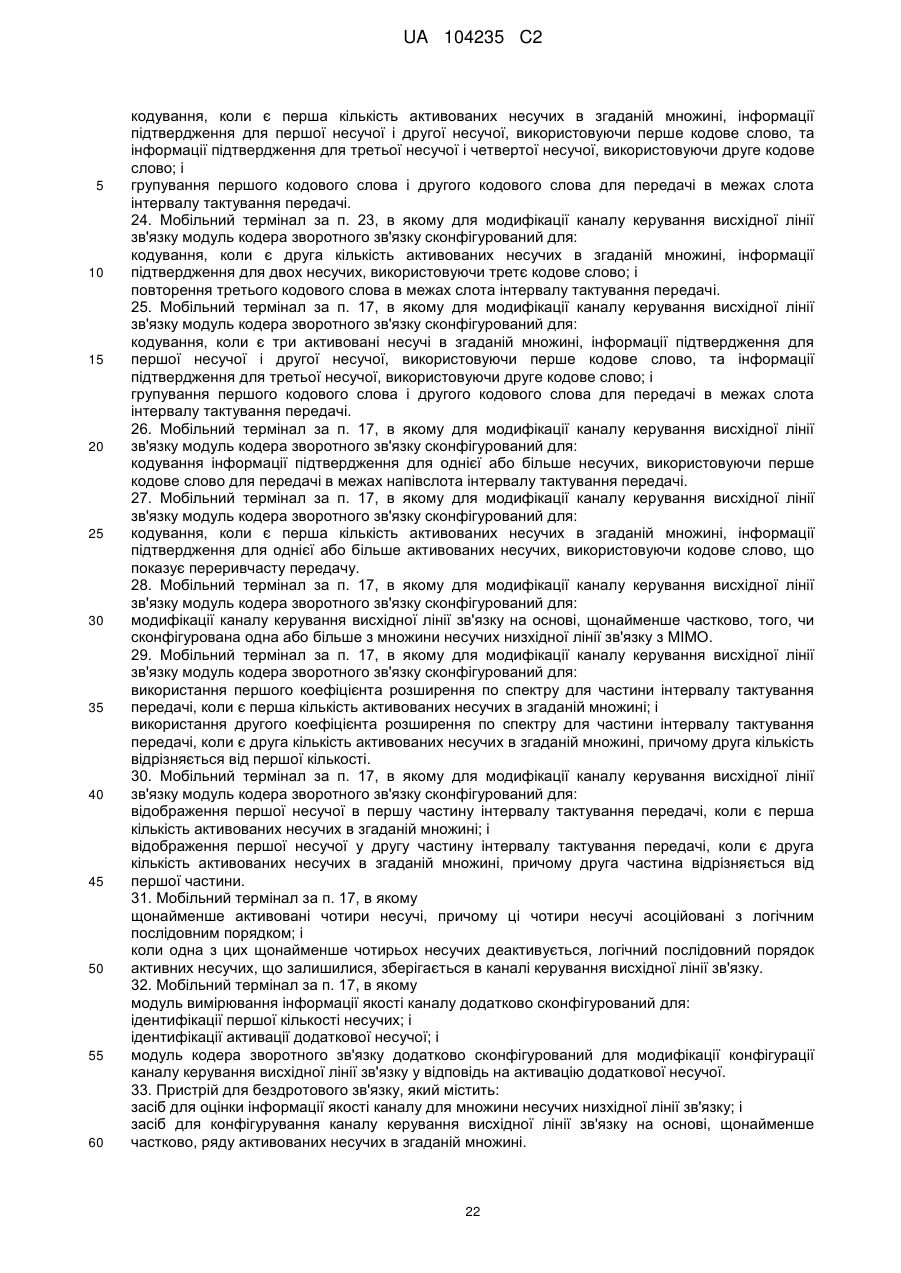

23. Мобільний термінал за п. 17, в якому для модифікації каналу керування висхідної лінії зв'язку модуль кодера зворотного зв'язку сконфігурований для:
кодування, коли є перша кількість активованих несучих в згаданій множині, інформації підтвердження для першої несучої і другої несучої, використовуючи перше кодове слово, та інформації підтвердження для третьої несучої і четвертої несучої, використовуючи друге кодове слово; і
групування першого кодового слова і другого кодового слова для передачі в межах слота інтервалу тактування передачі.
24. Мобільний термінал за п. 23, в якому для модифікації каналу керування висхідної лінії зв'язку модуль кодера зворотного зв'язку сконфігурований для:
кодування, коли є друга кількість активованих несучих в згаданій множині, інформації підтвердження для двох несучих, використовуючи третє кодове слово; і
повторення третього кодового слова в межах слота інтервалу тактування передачі.
25. Мобільний термінал за п. 17, в якому для модифікації каналу керування висхідної лінії зв'язку модуль кодера зворотного зв'язку сконфігурований для:
кодування, коли є три активовані несучі в згаданій множині, інформації підтвердження для першої несучої і другої несучої, використовуючи перше кодове слово, та інформації підтвердження для третьої несучої, використовуючи друге кодове слово; і
групування першого кодового слова і другого кодового слова для передачі в межах слота інтервалу тактування передачі.
26. Мобільний термінал за п. 17, в якому для модифікації каналу керування висхідної лінії зв'язку модуль кодера зворотного зв'язку сконфігурований для:
кодування інформації підтвердження для однієї або більше несучих, використовуючи перше кодове слово для передачі в межах напівслота інтервалу тактування передачі.
27. Мобільний термінал за п. 17, в якому для модифікації каналу керування висхідної лінії зв'язку модуль кодера зворотного зв'язку сконфігурований для:
кодування, коли є перша кількість активованих несучих в згаданій множині, інформації підтвердження для однієї або більше активованих несучих, використовуючи кодове слово, що показує переривчасту передачу.
28. Мобільний термінал за п. 17, в якому для модифікації каналу керування висхідної лінії зв'язку модуль кодера зворотного зв'язку сконфігурований для:
модифікації каналу керування висхідної лінії зв'язку на основі, щонайменше частково, того, чи сконфігурована одна або більше з множини несучих низхідної лінії зв'язку з МІМО.
29. Мобільний термінал за п. 17, в якому для модифікації каналу керування висхідної лінії зв'язку модуль кодера зворотного зв'язку сконфігурований для:
використання першого коефіцієнта розширення по спектру для частини інтервалу тактування передачі, коли є перша кількість активованих несучих в згаданій множині; і
використання другого коефіцієнта розширення по спектру для частини інтервалу тактування передачі, коли є друга кількість активованих несучих в згаданій множині, причому друга кількість відрізняється від першої кількості.
30. Мобільний термінал за п. 17, в якому для модифікації каналу керування висхідної лінії зв'язку модуль кодера зворотного зв'язку сконфігурований для:
відображення першої несучої в першу частину інтервалу тактування передачі, коли є перша кількість активованих несучих в згаданій множині; і
відображення першої несучої у другу частину інтервалу тактування передачі, коли є друга кількість активованих несучих в згаданій множині, причому друга частина відрізняється від першої частини.
31. Мобільний термінал за п. 17, в якому
щонайменше активовані чотири несучі, причому ці чотири несучі асоційовані з логічним послідовним порядком; і
коли одна з цих щонайменше чотирьох несучих деактивується, логічний послідовний порядок активних несучих, що залишилися, зберігається в каналі керування висхідної лінії зв'язку.
32. Мобільний термінал за п. 17, в якому
модуль вимірювання інформації якості каналу додатково сконфігурований для:
ідентифікації першої кількості несучих; і
ідентифікації активації додаткової несучої; і
модуль кодера зворотного зв'язку додатково сконфігурований для модифікації конфігурації каналу керування висхідної лінії зв'язку у відповідь на активацію додаткової несучої.

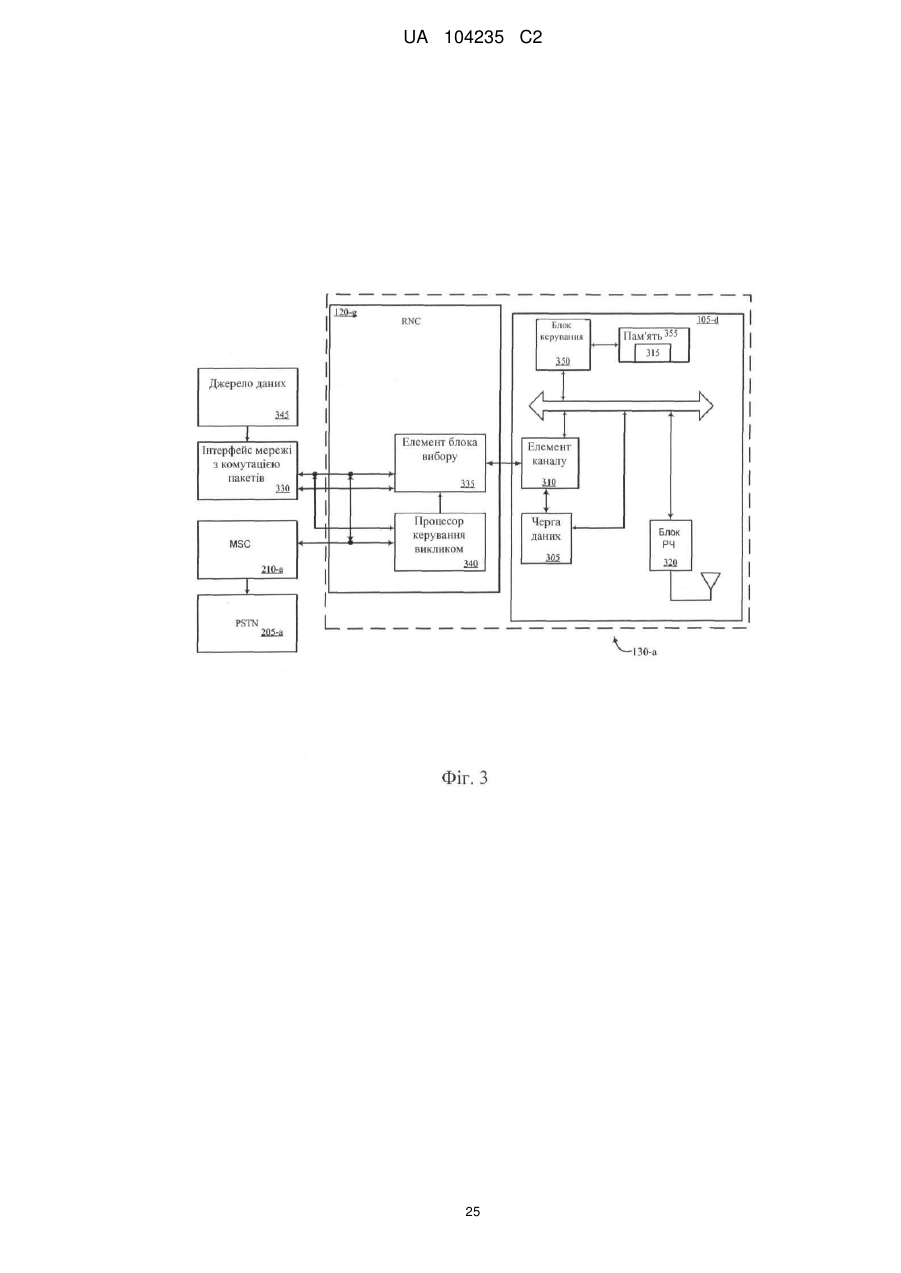

33. Пристрій для бездротового зв'язку, який містить:
засіб для оцінки інформації якості каналу для множини несучих низхідної лінії зв'язку; і
засіб для конфігурування каналу керування висхідної лінії зв'язку на основі, щонайменше частково, ряду активованих несучих в згаданій множині.

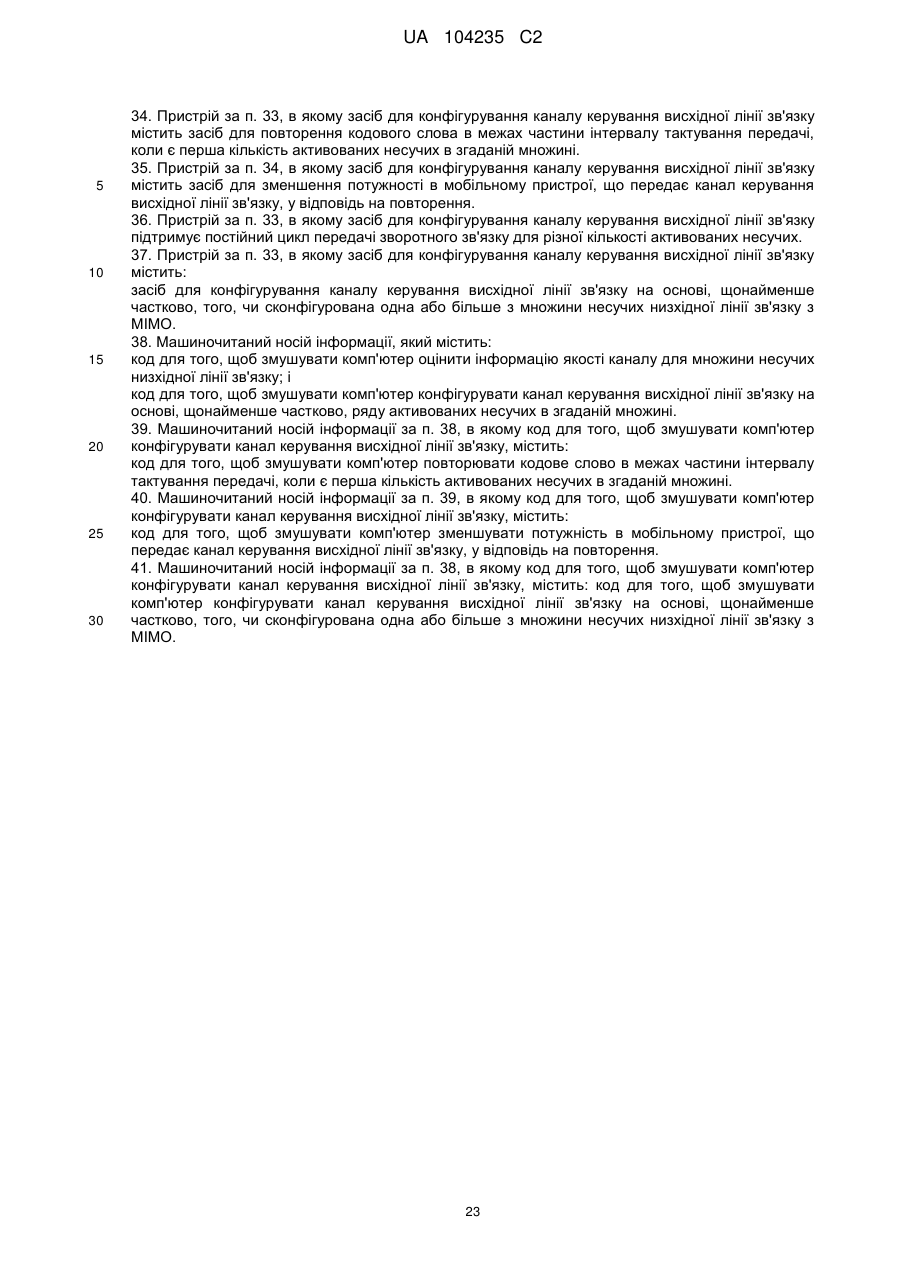

34. Пристрій за п. 33, в якому засіб для конфігурування каналу керування висхідної лінії зв'язку містить засіб для повторення кодового слова в межах частини інтервалу тактування передачі, коли є перша кількість активованих несучих в згаданій множині.
35. Пристрій за п. 34, в якому засіб для конфігурування каналу керування висхідної лінії зв'язку містить засіб для зменшення потужності в мобільному пристрої, що передає канал керування висхідної лінії зв'язку, у відповідь на повторення.
36. Пристрій за п. 33, в якому засіб для конфігурування каналу керування висхідної лінії зв'язку підтримує постійний цикл передачі зворотного зв'язку для різної кількості активованих несучих.

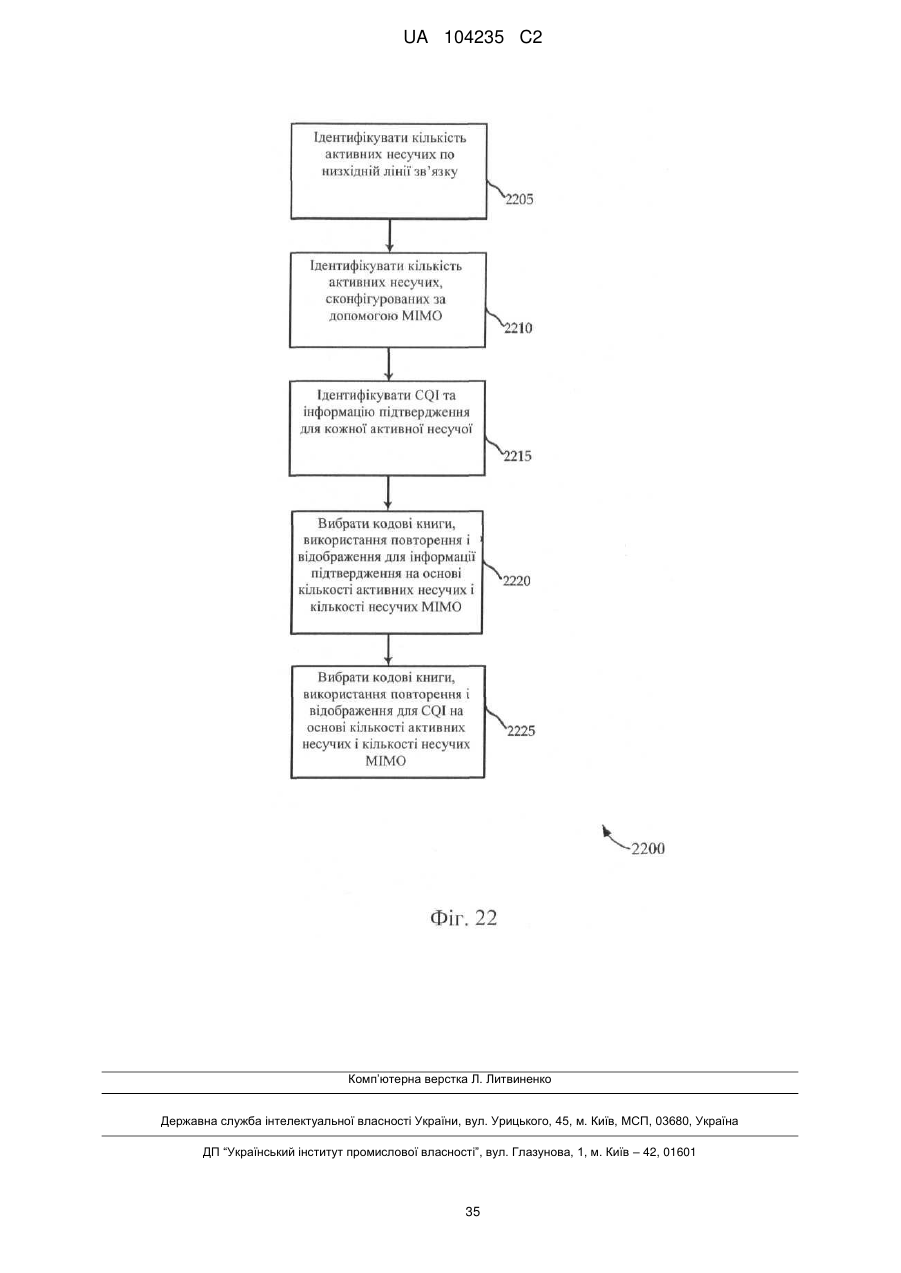

37. Пристрій за п. 33, в якому засіб для конфігурування каналу керування висхідної лінії зв'язку містить:
засіб для конфігурування каналу керування висхідної лінії зв'язку на основі, щонайменше частково, того, чи сконфігурована одна або більше з множини несучих низхідної лінії зв'язку з МІМО.
38. Машиночитаний носій інформації, який містить:
код для того, щоб змушувати комп'ютер оцінити інформацію якості каналу для множини несучих низхідної лінії зв'язку; і
код для того, щоб змушувати комп'ютер конфігурувати канал керування висхідної лінії зв'язку на основі, щонайменше частково, ряду активованих несучих в згаданій множині.
39. Машиночитаний носій інформації за п. 38, в якому код для того, щоб змушувати комп'ютер конфігурувати канал керування висхідної лінії зв'язку, містить:
код для того, щоб змушувати комп'ютер повторювати кодове слово в межах частини інтервалу тактування передачі, коли є перша кількість активованих несучих в згаданій множині.
40. Машиночитаний носій інформації за п. 39, в якому код для того, щоб змушувати комп'ютер конфігурувати канал керування висхідної лінії зв'язку, містить:
код для того, щоб змушувати комп'ютер зменшувати потужність в мобільному пристрої, що передає канал керування висхідної лінії зв'язку, у відповідь на повторення.
41. Машиночитаний носій інформації за п. 38, в якому код для того, щоб змушувати комп'ютер конфігурувати канал керування висхідної лінії зв'язку, містить: код для того, щоб змушувати комп'ютер конфігурувати канал керування висхідної лінії зв'язку на основі, щонайменше частково, того, чи сконфігурована одна або більше з множини несучих низхідної лінії зв'язку з МІМО.
Текст

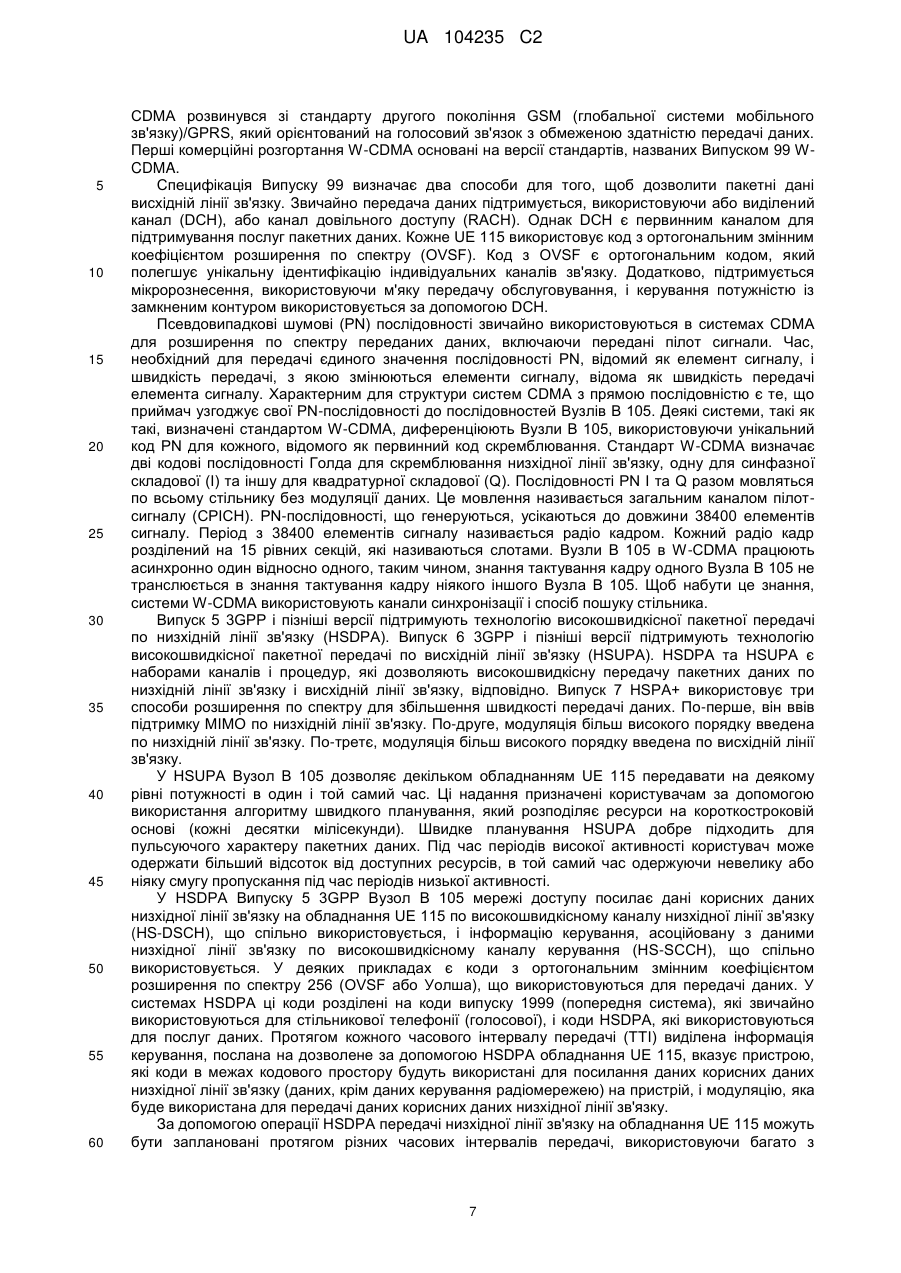

Реферат: Системи, способи, пристрої та комп'ютерні програмні продукти описані для передачі інформації якості каналу низхідної лінії зв'язку та інформації підтвердження в системі бездротового зв'язку з множиною несучих. Інформація якості каналу може бути оцінена для ряду несучих низхідної лінії зв'язку. Канал керування висхідної лінії зв'язку може бути сконфігурований гнучким способом на основі кількості активованих несучих і на основі того, чи сконфігуровані ці несучі з МІМО. Цикл передачі зворотного зв'язку для інформації якості каналу може залишатися постійним. UA 104235 C2 (12) UA 104235 C2 UA 104235 C2 5 10 15 20 25 30 35 40 45 50 55 ПЕРЕХРЕСНІ ПОСИЛАННЯ НА ПОВ'ЯЗАНІ ЗАЯВКИ Дана заявка заявляє пріоритет попередньої заявки на патент США №61/321,858, що знаходиться одночасно на розгляді, поданої 7 квітня 2010, названої "FLEXIBLE CHANNEL QUALITY INDICATOR CONFIGURATION", і попередньої заявки на патент США №61/30431, що знаходиться одночасно на розгляді, поданої 12 лютого 2010, названої "FLEXIBLE HS-DPCCH MAPPING IN 4C-HSDPA", кожна з яких тим самим включена за посиланням, як сформульовано повністю в цьому документі у всіх відношеннях. ПОПЕРЕДНІЙ РІВЕНЬ ТЕХНІКИ Наступне в цілому стосується бездротового зв'язку і, більш конкретно, до передачі інформації якості каналу низхідної лінії зв'язку в системах бездротового зв'язку з множиною несучих. Системи бездротового зв'язку широко застосовуються для забезпечення різних типів контенту зв'язку, таких як, наприклад, голос, відео, пакетні дані, передача повідомлень, мовлення тощо. Ці системи можуть бути системами множинного доступу, здатними підтримувати зв'язок з множинними користувачами за допомогою спільного використання доступних ресурсів системи (наприклад, часу, частоти і потужностей). Приклади таких систем множинного доступу включають в себе системи множинного доступу з кодовим розділенням каналів (CDMA), системи множинного доступу з часовим розділенням каналів (TDMA), системи множинного доступу з частотним розділенням каналів (FDMA), системи проекту довгострокового розвитку 3GPP (LTE) і системи множинного доступу з ортогональним частотним розділенням каналів (OFDMA). В цілому система бездротового зв'язку множинного доступу може включати в себе ряд базових станцій, щоб одночасно підтримувати зв'язок для множинних мобільних терміналів. Кожний мобільний термінал зв'язується з однією або більше базовими станціями за допомогою передач по прямій і зворотній лініях зв'язку. Посилання на "низхідну лінію зв'язку" стосується лінії зв'язку від базових станцій до терміналів, і посилання на "висхідну лінію зв'язку" стосується лінії зв'язку від терміналів до базових станцій. Система може підтримувати операцію по множинних несучих. Кожна несуча може бути асоційована з конкретною центральною частотою і конкретною смугою пропускання. Кожна несуча може переносити інформацію пілот-сигналу і службових витрат, щоб підтримувати роботу на несучій, і переносити дані для терміналів, що працюють на несучій. Інформація якості каналу низхідної лінії зв'язку може бути виміряна кожним мобільним терміналом. Коли множинні несучі використовуються по низхідній лінії зв'язку для передачі на мобільний термінал, конфігурація передачі цієї інформації по висхідній лінії зв'язку може представляти проблеми при збереженні потужності та відображенні. СУТЬ ВИНАХОДУ Описані ознаки в цілому стосуються передачі по висхідній лінії зв'язку інформації якості каналу низхідної лінії зв'язку, виміряної в мобільному терміналі. Додаткова сфера застосовності винахідницьких аспектів стане очевидна з подальшого докладного опису, формули винаходу і креслень. Докладний опис і конкретні приклади представлені тільки за допомогою ілюстрації, оскільки різні зміни і модифікації в межах суті та обсягу опису стануть очевидні для фахівців у даній галузі техніки. Системи, способи, пристрої та комп'ютерні програмні продукти описані для передачі інформації якості каналу низхідної лінії зв'язку в системі бездротового зв'язку з множиною несучих. Інформація якості каналу може бути оцінена для ряду несучих низхідної лінії зв'язку. Канал керування висхідною лінією зв'язку може бути сконфігурований на основі кількості активованих несучих і на основі того, чи сконфігуровані ці несучі за допомогою MIMO. Таким чином, структура кадру, кодування і відображення для каналу керування висхідною лінією зв'язку можуть бути гнучкими на основі кількості активованих несучих. Цикл передачі зворотного зв'язку для інформації якості каналу може залишатися постійним. В одному прикладі інформація якості каналу згрупована для однієї або більше несучих в єдиному кодовому слові. Кодове слово може бути повторене. У деяких прикладах кодове слово повторюється, і споживання потужності в передавальному пристрої зменшене. В одному наборі прикладів спосіб для бездротового зв'язку включає в себе оцінку інформації якості каналу для множини несучих низхідної лінії зв'язку і конфігурацію каналу керування висхідною лінією зв'язку на основі, щонайменше частково, ряду активованих несучих в цій множині. Конфігурація каналу керування висхідною лінією зв'язку може включати в себе повторення кодового слова в межах частини інтервалу тактування передачі, коли є перша кількість активованих несучих в цій множині, і зменшення потужності в мобільному пристрої, що передає канал керування висхідною лінією зв'язку, у відповідь на повторення. Канал керування 1 UA 104235 C2 5 10 15 20 25 30 35 40 45 50 55 висхідною лінією зв'язку може бути сконфігурований для підтримування постійного циклу зворотного зв'язку для різної кількості активованих несучих. Конфігурування каналу керування висхідною лінією зв'язку може включати в себе кодування, коли є перша кількість активованих несучих в цій множині, інформації якості каналу для першої несучої в першому кодовому слові та інформації якості каналу для другої несучої у другому кодовому слові; і групування першого кодового слова і другого кодового слова для передачі в межах інтервалу тактування передачі. Конфігурування каналу керування висхідною лінією зв'язку може додатково включати в себе групування, коли активована друга кількість з множини несучих низхідної лінії зв'язку, інформації якості каналу для першої несучої в третьому кодовому слові; і повторення кодового слова в інтервалі тактування передачі. Конфігурування каналу керування висхідною лінією зв'язку може включати в себе кодування, коли є перша кількість активованих несучих в згаданій множині, інформації підтвердження для першої несучої і другої несучої, використовуючи перше кодове слово, і інформації підтвердження для третьої несучої і четвертої несучої, використовуючи друге кодове слово; і групування першого кодового слова і другого кодового слова для передачі в межах слота інтервалу тактування передачі. Конфігурування каналу керування висхідною лінією зв'язку може додатково включати в себе кодування, коли є друга кількість активованих несучих в згаданій множині, інформації підтвердження для однієї або більше несучих, використовуючи третє кодове слово; і повторення третього кодового слова в межах слота інтервалу тактування передачі. Конфігурування каналу керування висхідною лінією зв'язку може включати в себе кодування, коли є три активованих несучих в згаданій множині, інформації підтвердження для першої несучої і другої несучої, використовуючи перше кодове слово, і інформації підтвердження для третьої несучої, використовуючи друге кодове слово; і групування першого кодового слова і другого кодового слова для передачі в межах слота інтервалу тактування передачі. Конфігурування каналу керування висхідною лінією зв'язку може включати в себе кодування інформації підтвердження для однієї або більше несучих, використовуючи перше кодове слово для передачі в межах напівслота інтервалу тактування передачі. Конфігурування каналу керування висхідною лінією зв'язку може включати в себе конфігурування каналу керування висхідною лінією зв'язку на основі, щонайменше частково, того, чи сконфігурована одна або більше з множини несучих низхідної лінії зв'язку за допомогою MIMO. Конфігурування каналу керування висхідною лінією зв'язку може включати в себе використання першого коефіцієнта розширення по спектру для частини інтервалу тактування передачі, коли є перша кількість активованих несучих в згаданій множині; і використання другого коефіцієнта розширення по спектру для частини інтервалу тактування передачі, коли є друга кількість активованих несучих в згаданій множині, причому друга кількість відрізняється від першої кількості. Конфігурування каналу керування висхідною лінією зв'язку може включати в себе кодування, коли є переривчаста передача для однієї або більше активованої несучої в згаданій множині, інформації підтвердження для однієї або більше несучих, використовуючи кодове слово, що означає переривчасту передачу. Конфігурування каналу керування висхідною лінією зв'язку може включати в себе відображення першої несучої в першу частину інтервалу тактування передачі, коли є перша кількість активованих несучих в згаданій множині; і відображення першої несучої у другу частину інтервалу тактування передачі, коли є друга кількість активованих несучих в згаданій множині, причому друга кількість відрізняється від першої кількості. Конфігурування каналу керування висхідною лінією зв'язку може включати в себе ідентифікацію щонайменше чотирьох несучих, причому ці чотири несучі асоційовані з логічним послідовним порядком; ідентифікацію деактивації однієї з цих щонайменше чотирьох несучих; і збереження логічного послідовного порядку активних несучих, що залишилися, на каналі керування висхідної лінії зв'язку. Конфігурування каналу керування висхідної лінії зв'язку може включати в себе ідентифікацію активації першої кількості несучих; ідентифікацію активації додаткової несучої; і зміна конфігурації каналу керування висхідної лінії зв'язку, у відповідь на активацію додаткової несучої. В іншому наборі прикладів мобільний термінал для бездротового зв'язку може включати в себе модуль вимірювання інформації якості каналу, сконфігурований для оцінки інформації якості каналу для множини несучих низхідної лінії зв'язку; і модуль кодера зворотного зв'язку, з'єднаний з можливістю зв'язку з модулем вимірювання інформації якості каналу і сконфігурований для зміни каналу керування висхідної лінії зв'язку на основі, щонайменше частково, ряду активованих несучих в згаданій множині. 2 UA 104235 C2 5 10 15 20 25 30 35 40 45 50 55 60 Модуль кодера зворотного зв'язку може змінити канал керування висхідної лінії зв'язку за допомогою повторення кодового слова для частини інтервалу тактування передачі, коли є перша кількість активованих несучих в згаданій множині; і використання змінених кодових слів для частини інтервалу тактування передачі, коли є друга кількість активованих несучих в згаданій множині, причому друга кількість відрізняється від першої кількості. Модуль кодера зворотного зв'язку може змінити канал керування висхідної лінії зв'язку за допомогою повторення кодового слова в інтервалі тактування передачі; і зменшення потужності передачі в мобільному терміналі, у відповідь на повторення. Модуль кодера зворотного зв'язку може підтримати постійний цикл передачі зворотного зв'язку для різної кількості активованих несучих. Модуль кодера зворотного зв'язку може модифікувати канал керування висхідної лінії зв'язку за допомогою групування, коли активована перша кількість множини несучих низхідної лінії зв'язку, інформації якості каналу для першої несучої в першому кодовому слові; і повторення кодового слова в частині інтервалу тактування передачі. Модуль кодера зворотного зв'язку може модифікувати канал керування висхідної лінії зв'язку за допомогою кодування, коли є друга кількість активованих несучих в згаданій множині, інформації якості каналу для першої несучої у другому кодовому слові та інформації якості каналу для другої несучої в третьому кодовому слові; і групування другого кодового слова і третього кодового слова для передачі в межах частини інтервалу тактування передачі. Модуль кодера зворотного зв'язку може модифікувати канал керування висхідної лінії зв'язку за допомогою кодування, коли є перша кількість активованих несучих в згаданій множині, інформації підтвердження для першої несучої і другої несучої, використовуючи перше кодове слово, і інформації підтвердження для третьої несучої і четвертої несучої, використовуючи друге кодове слово; і групування першого кодового слова і другого кодового слова для передачі в межах слота інтервалу тактування передачі. Модуль кодера зворотного зв'язку може модифікувати канал керування висхідної лінії зв'язку за допомогою кодування, коли є друга кількість активованих несучих в згаданій множині, інформації підтвердження для двох несучих, використовуючи третє кодове слово; і повторення третього кодового слова в межах слота інтервалу тактування передачі. Модуль кодера зворотного зв'язку може модифікувати канал керування висхідної лінії зв'язку за допомогою кодування, коли є три активованих несучих в згаданій множині, інформації підтвердження для першої несучої і другої несучої, використовуючи перше кодове слово, і інформації підтвердження для третьої несучої, використовуючи друге кодове слово; і групування першого кодового слова і другого кодового слова для передачі в межах слота інтервалу тактування передачі. Модуль кодера зворотного зв'язку може модифікувати канал керування висхідної лінії зв'язку за допомогою кодування інформації підтвердження для однієї або більше несучих, використовуючи перше кодове слово для передачі в межах напівслота інтервалу тактування передачі. Модуль кодера зворотного зв'язку може модифікувати канал керування висхідної лінії зв'язку за допомогою кодування, коли є перша кількість активованих несучих в згаданій множині, інформації підтвердження для однієї або більше активованих несучих, використовуючи кодове слово, що означає переривчасту передачу. Модуль кодера зворотного зв'язку може модифікувати канал керування висхідної лінії зв'язку на основі, щонайменше частково, того, чи сконфігурована одна або більше з множини несучих низхідної лінії зв'язку за допомогою MIMO. Модуль кодера зворотного зв'язку може модифікувати канал керування висхідної лінії зв'язку за допомогою використання першого коефіцієнта розширення для частини інтервалу тактування передачі, коли є перша кількість активованих несучих в згаданій множині; і використання другого коефіцієнта розширення для частини інтервалу тактування передачі, коли є друга кількість активованих несучих в згаданій множині, причому друга кількість відрізняється від першої кількості. Модуль кодера зворотного зв'язку може модифікувати канал керування висхідної лінії зв'язку за допомогою відображення першої несучої в першу частину інтервалу тактування передачі, коли є перша кількість активованих несучих в згаданій множині; і відображення першої несучої у другу частину інтервалу тактування передачі, коли є друга кількість активованих несучих в згаданій множині, причому друга частина відрізняється від першої частини. В одному прикладі активуються щонайменше чотири несучі, причому ці чотири несучі асоційовані з логічним послідовним порядком; і коли одна з цих щонайменше чотирьох несучих деактивується, логічний послідовний порядок активних несучих, що залишилися, зберігається в каналі керування висхідної лінії зв'язку. В іншому прикладі модуль вимірювання інформації якості каналу додатково сконфігурований для ідентифікації першої кількості несучих; і ідентифікації активації додаткової несучої; і модуль кодера зворотного зв'язку додатково сконфігурований для модифікації конфігурації каналу керування висхідної лінії зв'язку, у відповідь на активацію додаткової несучої. 3 UA 104235 C2 5 10 15 20 25 30 35 40 45 50 55 60 В іншому наборі прикладів пристрій для бездротового зв'язку включає в себе засіб для оцінки інформації якості каналу для множини несучих низхідної лінії зв'язку; і засіб для конфігурування каналу керування висхідної лінії зв'язку на основі, щонайменше частково, ряду активованих несучих в згаданій множині. Засіб для конфігурування каналу керування висхідної лінії зв'язку може включати в себе засіб для повторення кодового слова в межах частини інтервалу тактування передачі, коли є перша кількість активованих несучих в згаданій множині. Засіб для конфігурування каналу керування висхідної лінії зв'язку може включати в себе засіб для зменшення потужності в мобільному пристрої, що передає канал керування висхідної лінії зв'язку, у відповідь на повторення. Засіб для конфігурування каналу керування висхідної лінії зв'язку може підтримувати постійний цикл передачі зворотного зв'язку для різної кількості активованих несучих. Засіб для конфігурування каналу керування висхідної лінії зв'язку може включати в себе засіб для конфігурування каналу керування висхідної лінії зв'язку на основі, щонайменше частково, того, чи сконфігурована одна або більше з множини несучих низхідної лінії зв'язку за допомогою MIMO. В іншому наборі прикладів комп'ютерний програмний продукт включає в себе зчитуваний комп'ютером носій з кодом для того, щоб змушувати комп'ютер оцінити інформацію якості каналу для множини несучих низхідної лінії зв'язку; і код для того, щоб змушувати комп'ютер сконфігурувати канал керування висхідної лінії зв'язку на основі, щонайменше частково, ряду активованих несучих в згаданій множині. Може бути код для того, щоб змушувати комп'ютер повторювати кодове слово в межах частини інтервалу тактування передачі, коли є перша кількість активованих несучих в згаданій множині. Може бути код для того, щоб змушувати комп'ютер зменшувати потужність в мобільному пристрої, що передає канал керування висхідної лінії зв'язку, у відповідь на повторення. Може бути код для того, щоб змушувати комп'ютер сконфігурувати канал керування висхідної лінії зв'язку на основі, щонайменше частково, того, чи сконфігурована одна або більше з множини несучих низхідної лінії зв'язку за допомогою MIMO. КОРОТКИЙ ОПИС КРЕСЛЕНЬ Подальше розуміння суті та переваг даного винаходу можуть бути реалізовані за допомогою посилання на нижченаведені креслення. У прикладених фігурах аналогічні компоненти або ознаки можуть мати одне і те саме посилальне позначення. Додатково, різні компоненти одного і того самого типу можуть відрізнятися, додержуючись посилального позначення пунктирною лінією і другого позначення, яке відрізняється серед аналогічних компонентів. Якщо в описі використовується тільки перше посилальне позначення, опис застосовується до будь-якого з аналогічних компонентів, що мають таке саме перше посилальне позначення, незалежно від другого посилального позначення. Фіг. 1 є блок-схемою системи радіо доступу, яка має дві підсистеми радіомережі нарівні з її інтерфейсами до базового і користувацького обладнання. Фіг. 2 є спрощеним представленням стільникової системи зв'язку. Фіг. 3 є блок-схемою частини системи зв'язку, де Вузол В і контролер радіомережі з'єднані з інтерфейсом мережі з комутацією пакетів. Фіг. 4 є блок-схемою користувацького обладнання (UE). Фіг. 5 є функціональною блок-схемою сигналів через структури передавача. Фіг. 6 є блок-схемою мобільного термінала. Фіг. 7 є блок-схемою модуля кодера для мобільного термінала. Фіг. 8 є блок-схемою конфігурації каналу керування для передачі інформації якості каналу (CQI) і даних підтвердження, коли активовані чотири несучі MIMO. Фіг. 9 є блок-схемою конфігурації каналу керування для передачі CQI і даних підтвердження, коли активовані чотири несучі не-MIMO. Фіг. 10 є блок-схемою альтернативної конфігурації каналу керування для передачі CQI і даних підтвердження, коли активовані чотири несучі не-MIMO. Фіг. 11 є блок-схемою конфігурації каналу керування для передачі CQI і даних підтвердження, коли активовані три несучі. Фіг. 12 є блок-схемою конфігурації каналу керування для передачі CQI і даних підтвердження, коли активовані дві несучі. Фіг. 13-16 є блок-схемами різних конфігурацій каналу керування для передачі даних підтвердження, коли активовані дві несучі. Фіг. 17-19 є блок-схемами різних конфігурацій каналу керування для передачі CQI і даних підтвердження, коли активовані дві несучі. Фіг. 20 є послідовністю операцій, що ілюструє реалізацію передачі CQI. Фіг. 21 є послідовністю операцій, що ілюструє альтернативну реалізацію передачі CQI. 4 UA 104235 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 22 є послідовністю операцій ілюстрування альтернативної реалізації передачі CQI. ДОКЛАДНИЙ ОПИС ВИНАХОДУ Системи, способи, пристрої та комп'ютерні програмні продукти описані для передачі інформації якості каналу низхідної лінії зв'язку в системі бездротового зв'язку з множиною несучих. Інформація якості каналу (яка в даному описі також може називатися "CQI") може бути оцінена для ряду несучих низхідної лінії зв'язку. Канал керування висхідної лінії зв'язку може бути сконфігурований на основі кількості активованих несучих і на основі того, чи сконфігуровані ці несучі за допомогою MIMO. Таким чином, структура кадру, кодування і відображення для каналу керування висхідної лінії зв'язку можуть бути гнучкими на основі кількості активованих несучих. Цикл передачі зворотного зв'язку для інформації якості каналу може залишатися постійним. В одному прикладі інформація якості каналу згрупована для однієї або більше несучих в єдиному кодовому слові, і це кодове слово може бути повторене в деяких випадках. У деяких прикладах кодове слово повторюється, і зменшується споживання потужності в передавальному пристрої. Цей опис забезпечує приклади і не призначається для обмеження сфери, застосовності або конфігурації даного винаходу. Замість цього, наступний опис забезпечить фахівців у даній галузі техніки описом надання можливості для аспектів винаходу. Різні зміни можуть бути зроблені в функції і компонуванні елементів, не відступаючи від суті та обсягу винаходу. Таким чином, різні варіанти здійснення можуть опустити, замінити або додати різні процедури або компоненти, при необхідності. Наприклад, повинне бути оцінено, що способи можуть бути виконані в порядку, відмінному від описаного, і що різні етапи можуть бути додані, опущені або об'єднані. Крім того, ознаки, описані відносно деяких прикладів, можуть бути об'єднані в різних інших прикладах. Також повинне бути оцінено, що нижченаведені системи, способи та програмне забезпечення можуть індивідуально або всі разом бути компонентами більшої системи, в якій інші процедури можуть мати пріоритет або інакше змінювати свій додаток. Крім того, може вимагатися ряд етапів перед, після або одночасно з нижченаведеними варіантами здійснення. Системи, способи, пристрої та комп'ютерні програмні продукти описані для передачі інформації якості каналу низхідної лінії зв'язку в системі бездротового зв'язку з множиною несучих. Інформація якості каналу може бути оцінена для ряду несучих низхідної лінії зв'язку. Канал керування висхідної лінії зв'язку може бути сконфігурований на основі кількості активованих несучих. Способи, описані в даному описі, можуть бути використані для різних систем бездротового зв'язку, таких як CDMA, TDMA, FDMA, OFDMA та інших систем. Терміни "система" і "мережа" часто використовуються взаємозамінно. Система CDMA може реалізовувати радіо технологію, таку як CDMA2000, універсальна система наземного радіо доступу (UTRA) тощо. CDMA2000 охоплює стандарти IS-2000, IS-95 та IS-856. Випуски 0 та А для CDMA2000 звичайно називаються 1Х CDMA2000, 1Х тощо. IS-856 (TIA-856) звичайно називається 1хEV-DO CDMA2000, високошвидкісною передачею пакетних даних (HRPD) тощо. UTRA включає в себе широкосмуговий CDMA (W-CDMA) та інші варіанти CDMA. Мережа TDMA може реалізовувати радіо технологію, таку як глобальна система мобільного зв'язку (GSM). Система OFDMA може реалізовувати радіо технологію, таку як ультра широкосмуговий діапазон для мобільних пристроїв (UMB), вдосконалена UTRA (E-UTRA), IEEE 802.11, IEEE 802.16 (WiMAX), IEEE 802.20, флеш-OFDMA® тощо. UTRA та E-UTRA є частиною універсальної системи мобільного зв'язку (UMTS). Проект довгострокового розвитку (LTE) 3GPP і вдосконалений LTE (LTE-A) є новими випусками UMTS, яка використовує E-UTRA. UTRA, EUTRA, UMTS, LTE та LTE-A описані в документах від організації "Проект партнерства третього покоління" (3GPP). CDMA2000 та UMB описані в документах від організації "Проект партнерства третього покоління 2" (3GPP2). Способи, описані в даному описі, можуть бути використані для систем і радіо технологій, згаданих вище, а також для інших систем і радіо технологій. Однак, опис нижче описує систему LTE з метою прикладу, і термінологія LTE використовується у більшій частині опису нижче, хоча способи застосовуються поза додатками LTE. Таким чином, наступний опис забезпечує приклади і не обмежує сферу, застосовність або конфігурацію, сформульовану в формулі винаходу. Зміни можуть бути зроблені в функції і компонуванні елементів, розглянутих, не відступаючи від суті та обсягу даного розкриття. Різні приклади можуть опустити, замінити або додати різні процедури або компоненти, при необхідності. Наприклад, описані способи можуть бути виконані в порядку, відмінному від описаного, і різні етапи можуть бути додані, опущені або об'єднані. Крім того, ознаки, описані відносно деяких прикладів, можуть бути об'єднані в інших прикладах. Спочатку посилаючись на Фіг. 1, блок-схема ілюструє приклад системи 100 бездротового зв'язку. Вузли В 105 і контролери 120 радіомережі (контролери RNC) є частинами радіомережі 5 UA 104235 C2 5 10 15 20 25 30 35 40 45 50 55 60 100. Радіомережа може бути мережею 130 наземного радіо доступу UMTS (UTRAN). UTRAN 130 є збиральним терміном для Вузлів В 105 (або базових станцій), і обладнання керування для Вузлів В 105 (або RNC 120), яке вона містить, які складають мережу радіо доступу UMTS. Вона є системою зв'язку 3G, яка може переносити як типи трафіку з комутацією схем в реальному часі, так і типи трафіку з комутацією пакетів на основі IP. UTRAN 130 забезпечує спосіб доступу до повітряного інтерфейсу для користувацького обладнання (UE) 115. Можливість з'єднання забезпечена між UE 115 і базовою мережею 125 UTRAN 130. Радіомережа 100 може транспортувати пакети даних на множинні обладнання UE 115. UTRAN 130 внутрішньо або зовні з'єднана з іншими функціональними об'єктами за допомогою чотирьох інтерфейсів: Iu, Uu, Iub та Iur. UTRAN 130 приєднана до базової мережі 125 GSM за допомогою зовнішнього інтерфейсу, названого Iu. Контролери RNC 120 підтримують цей інтерфейс. Додатково, контролери RNC 120 керують набором базових станцій, названих Вузлами В 105, через інтерфейси, позначені Iub. Інтерфейс Iur з'єднує два контролери RNC 120-a, 120-b один з одним. UTRAN 130 значною мірою є незалежною від базової мережі 125, оскільки контролери RNC 120 з'єднані за допомогою інтерфейсу Iur. Фіг. 1 розкриває систему зв'язку, яка використовує RNC 120, Вузли В 105 та інтерфейси Iu та Uu. Uu також є зовнішнім і з'єднує Вузли В 105 з UE 115, в той час як Iub є внутрішнім інтерфейсом, що з'єднує контролери RNC 120 з Вузлами В 105. Радіомережа 100 може бути додатково з'єднана з додатковими мережами поза радіомережею 100, такими як корпоративний інтранет, Інтернет або звичайна комутована телефонна мережа загального користування, як вказано вище, і може транспортувати пакети даних між кожним UE 115 і такими зовнішніми мережами. Кожне UE 115 може вимірювати інформацію якості каналу для ряду несучих низхідної лінії зв'язку. Канал керування висхідної лінії зв'язку може бути сконфігурований за допомогою UE 115 на основі кількості активованих несучих і на основі того, чи сконфігуровані ці несучі за допомогою MIMO. Таким чином, UE 115 може гнучко конфігурувати структуру кадру, кодування і відображення на основі кількості активованих несучих. Фіг. 2 ілюструє приклади вибраних компонентів мережі 200 зв'язку, в яких можуть бути реалізовані аспекти винаходу. Мережа 200 зв'язку включає в себе контролери RNC 120, з'єднані з Вузлами В 105. Ця мережа 200 зв'язку може бути прикладом системи 100 бездротового зв'язку згідно з Фіг. 1. Вузли В 105 зв'язуються з обладнаннями UE 115 через відповідні бездротові з'єднання 235, 240, 245, 250. Як описано вище, канал зв'язку включає в себе пряму лінію зв'язку 235 (також відому як низхідна лінія зв'язку) для передач від Вузлів В 105 до UE 115, і зворотну лінію зв'язку 240 (також відому як висхідна лінія зв'язку) для передач від UE 115 до Вузлів В 105. Можуть бути множинні несучі низхідної лінії зв'язку. Кожне UE 115 може вимірювати або інакше оцінювати якість каналу по кожній несучій низхідної лінії зв'язку. Кожне UE 115 може передавати цю оцінену інформацію якості каналу на Вузол В 105 способом, описаним в даному описі. Контролери RNC 120 надають функціональні можливості керування одному або більше Вузлам В 105. Контролери RNC 120 приєднані до комутованої телефонної мережі 205 загального користування (PSTN) через мобільні комутаційні центри (MSC) 210. В іншому прикладі контролери RNC 120 приєднані до мережі з комутацією пакетів (PSN) (не показана) через вузол сервера пакетних даних (PDSN) (не показаний). Обмін даними між різними елементами мережі, такими як контролери RNC 120 і вузол сервера пакетних даних, може бути реалізований, використовуючи будь-яку кількість протоколів, наприклад, інтернет-Протокол (IP), протокол асинхронного режиму передачі (ATM), T1, E1, ретрансляції кадру або інші протоколи. Кожний RNC 120 виконує множину функцій. По-перше, він може керувати приєднанням нових обладнань UE 115 або послуг, що намагаються використовувати Вузол В 105. По-друге, з точки зору Вузла В 105 або базової станції, RNC 120 може бути керуючим RNC 120. Керування приєднанням гарантує, що обладнанням UE 115 розподілені радіо ресурси (смуга пропускання і відношення сигнал/шум) відповідно до тих, які мережа має в наявності. RNC 120 є тим, де закінчується інтерфейс Iub Вузла В 105. З точки зору UE 115, RNC 120 діє як обслуговуючий RNC 120, в якому він закінчує зв'язок рівня лінії зв'язку UE 115. З точки зору базової мережі 125, обслуговуючий RNC 120 закінчує (завершує) Iu для UE 115. Обслуговуючий RNC 120 також керує введенням нових обладнань UE 115 або послуг, що намагаються використовувати базову мережу 125 по її інтерфейсу Iu. Для повітряного інтерфейсу UMTS часто використовує широкосмуговий розширений по спектру мобільний повітряний інтерфейс, відомий як широкосмуговий множинний доступ з кодовим розділенням каналів (або W-CDMA). W-CDMA використовує спосіб сигналізації множинного доступу з кодовим розділенням каналів (або CDMA) прямою послідовністю для розділення користувачів. W-CDMA є стандартом третього покоління для мобільного зв'язку. W 6 UA 104235 C2 5 10 15 20 25 30 35 40 45 50 55 60 CDMA розвинувся зі стандарту другого покоління GSM (глобальної системи мобільного зв'язку)/GPRS, який орієнтований на голосовий зв'язок з обмеженою здатністю передачі даних. Перші комерційні розгортання W-CDMA основані на версії стандартів, названих Випуском 99 WCDMA. Специфікація Випуску 99 визначає два способи для того, щоб дозволити пакетні дані висхідній лінії зв'язку. Звичайно передача даних підтримується, використовуючи або виділений канал (DCH), або канал довільного доступу (RACH). Однак DCH є первинним каналом для підтримування послуг пакетних даних. Кожне UE 115 використовує код з ортогональним змінним коефіцієнтом розширення по спектру (OVSF). Код з OVSF є ортогональним кодом, який полегшує унікальну ідентифікацію індивідуальних каналів зв'язку. Додатково, підтримується мікрорознесення, використовуючи м'яку передачу обслуговування, і керування потужністю із замкненим контуром використовується за допомогою DCH. Псевдовипадкові шумові (PN) послідовності звичайно використовуються в системах CDMA для розширення по спектру переданих даних, включаючи передані пілот сигнали. Час, необхідний для передачі єдиного значення послідовності PN, відомий як елемент сигналу, і швидкість передачі, з якою змінюються елементи сигналу, відома як швидкість передачі елемента сигналу. Характерним для структури систем CDMA з прямою послідовністю є те, що приймач узгоджує свої PN-послідовності до послідовностей Вузлів В 105. Деякі системи, такі як такі, визначені стандартом W-CDMA, диференціюють Вузли В 105, використовуючи унікальний код PN для кожного, відомого як первинний код скремблювання. Стандарт W-CDMA визначає дві кодові послідовності Голда для скремблювання низхідної лінії зв'язку, одну для синфазної складової (I) та іншу для квадратурної складової (Q). Послідовності PN I та Q разом мовляться по всьому стільнику без модуляції даних. Це мовлення називається загальним каналом пілотсигналу (CPICH). PN-послідовності, що генеруються, усікаються до довжини 38400 елементів сигналу. Період з 38400 елементів сигналу називається радіо кадром. Кожний радіо кадр розділений на 15 рівних секцій, які називаються слотами. Вузли В 105 в W-CDMA працюють асинхронно один відносно одного, таким чином, знання тактування кадру одного Вузла В 105 не транслюється в знання тактування кадру ніякого іншого Вузла В 105. Щоб набути це знання, системи W-CDMA використовують канали синхронізації і спосіб пошуку стільника. Випуск 5 3GPP і пізніші версії підтримують технологію високошвидкісної пакетної передачі по низхідній лінії зв'язку (HSDPA). Випуск 6 3GPP і пізніші версії підтримують технологію високошвидкісної пакетної передачі по висхідній лінії зв'язку (HSUPA). HSDPA та HSUPA є наборами каналів і процедур, які дозволяють високошвидкісну передачу пакетних даних по низхідній лінії зв'язку і висхідній лінії зв'язку, відповідно. Випуск 7 HSPA+ використовує три способи розширення по спектру для збільшення швидкості передачі даних. По-перше, він ввів підтримку MIMO по низхідній лінії зв'язку. По-друге, модуляція більш високого порядку введена по низхідній лінії зв'язку. По-третє, модуляція більш високого порядку введена по висхідній лінії зв'язку. У HSUPA Вузол В 105 дозволяє декільком обладнанням UE 115 передавати на деякому рівні потужності в один і той самий час. Ці надання призначені користувачам за допомогою використання алгоритму швидкого планування, який розподіляє ресурси на короткостроковій основі (кожні десятки мілісекунди). Швидке планування HSUPA добре підходить для пульсуючого характеру пакетних даних. Під час періодів високої активності користувач може одержати більший відсоток від доступних ресурсів, в той самий час одержуючи невелику або ніяку смугу пропускання під час періодів низької активності. У HSDPA Випуску 5 3GPP Вузол В 105 мережі доступу посилає дані корисних даних низхідної лінії зв'язку на обладнання UE 115 по високошвидкісному каналу низхідної лінії зв'язку (HS-DSCH), що спільно використовується, і інформацію керування, асоційовану з даними низхідної лінії зв'язку по високошвидкісному каналу керування (HS-SCCH), що спільно використовується. У деяких прикладах є коди з ортогональним змінним коефіцієнтом розширення по спектру 256 (OVSF або Уолша), що використовуються для передачі даних. У системах HSDPA ці коди розділені на коди випуску 1999 (попередня система), які звичайно використовуються для стільникової телефонії (голосової), і коди HSDPA, які використовуються для послуг даних. Протягом кожного часового інтервалу передачі (TTI) виділена інформація керування, послана на дозволене за допомогою HSDPA обладнання UE 115, вказує пристрою, які коди в межах кодового простору будуть використані для посилання даних корисних даних низхідної лінії зв'язку (даних, крім даних керування радіомережею) на пристрій, і модуляцію, яка буде використана для передачі даних корисних даних низхідної лінії зв'язку. За допомогою операції HSDPA передачі низхідної лінії зв'язку на обладнання UE 115 можуть бути заплановані протягом різних часових інтервалів передачі, використовуючи багато з 7 UA 104235 C2 5 10 15 20 25 30 35 40 45 50 55 60 доступних кодів з OVSF HSDPA. Протягом заданого TTI кожне UE 115 може використовувати один або більше кодів HSDPA, залежно від смуги пропускання низхідної лінії зв'язку, розподіленої пристрою у час TTI. У системі MIMO є N (# антен передавача) на М (# антен приймача) шляхів сигналу від антен передачі та прийому, і сигнали по цих шляхах не є ідентичними. MIMO створює множинні канали передачі даних. Канали є ортогональними в просторово-часовій ділянці. Кількість каналів дорівнює рангу системи. Оскільки ці канали є ортогональними в просторово-часовій ділянці, вони створюють невеликі перешкоди один одним. Канали даних реалізовуються за допомогою належної обробки цифрового сигналу за допомогою належного комбінування сигналів по NxM шляхах. Канал передачі не відповідає ланцюгу передачі антени або будь-якому конкретному шляху передачі. Системи зв'язку можуть використовувати частоту єдиної несучої або частоти множинних несучих. Кожна лінія зв'язку може об'єднувати різну кількість частот несучих. Крім того, UE 115 може бути будь-яким пристроєм даних, який зв'язується через бездротовий канал або через дротовий канал, наприклад, використовуючи волоконно-оптичні або коаксіальні кабелі. UE 115 може бути будь-яким з ряду типів пристроїв, що включають в себе, але не обмежених, картку PC, карту пам'яті, зовнішній або внутрішній модем, або бездротовий або дротовий телефон. UE 115, яке встановило активне з'єднання каналу трафіку з одним або більше Вузлами В 105, називається активним UE 115, і, кажуть, що знаходиться в стані трафіку. Про UE 115, яке знаходиться в процесі встановлення активного з'єднання каналу трафіку з одним або більше Вузлами В 105, кажуть, що знаходиться в стані встановлення з'єднання. Лінія зв'язку, через яку UE 115 посилає сигнали на Вузли В 105, називається висхідною лінією зв'язку 235. Лінія зв'язку, через яку Вузли В 105 посилають сигнали на UE 115, називається низхідною лінією зв'язку 240. Фіг. 3 детально описана нижче в даному описі та забезпечує приклад, в якому Вузол В 105-d та RNC120-g знаходяться в зв'язку з інтерфейсом 330 мережі з комутацією пакетів. (На Фіг. 3 тільки один з Вузлів В 105 і тільки один RNC 120 показані для простоти). Вузол В 105-d та RNC120-g можуть бути частиною радіомережі 130-a (наприклад, UTRAN 130 Фіг. 1), показаної на Фіг. 3 пунктирною лінією, оточуючою один або більше Вузлів В 105 та RNC 120. Асоційована кількість даних, які повинні бути передані, витягується з черги 305 даних у Вузлі В 105-d і видається в елемент 310 каналу для передачі на UE 115, асоційоване з чергою 305 даних. RNC120-g з'єднується з комутованою телефонною мережею 205-a загального користування (PSTN) через мобільний комутаційний центр 210-a. Крім того, RNC120-g з'єднується з Вузлами В 105 в радіомережі 100 (тільки один Вузол В 105 показаний на Фіг. 3 для простоти). Додатково, RNC120-g з'єднується з інтерфейсом 330 мережі з комутацією пакетів. RNC120-g координують зв'язок між UE 115 в радіомережі 100 та іншими користувачами, з'єднаними з інтерфейсом 330 мережі з комутацією пакетів і PSTN 205-a. PSTN 205-a з'єднується з користувачами через стандартну телефонну мережу (не показана на Фіг. 3). RNC 120-g містить багато селекторних елементів 335, хоча тільки один показаний на Фіг. 3 для простоти. Кожному селекторному елементу 335 призначено керувати зв'язком між одним або більше Вузлами В 105 та одним UE 115 (не показано). Якщо селекторний елемент 335 не був призначений на задане UE 115, процесор 340 керування запитом інформується про бажання послати пошуковий виклик на UE 115. Процесор 340 керування запитом інструктує Вузол В 105-d, щоб відправити пошуковий виклик на UE 115. Джерело 345 даних містить кількість даних, яка повинна бути передана на задане UE 115. Джерело 345 даних видає дані в інтерфейс 330 мережі з комутацією пакетів. Інтерфейс 330 мережі з комутацією пакетів приймає дані і маршрутизує дані на селекторний елемент 335. Селекторний елемент 335 передає дані на Вузол В 105-d в зв'язку з цільовим UE 115. У зразковому варіанті здійснення кожний Вузол В 105 підтримує чергу 305 даних, яка зберігає дані, які повинні бути передані на UE 115. Для кожного пакета даних канальний елемент 310 вставляє поля керування. Канальний елемент 310 каналу виконує контроль за допомогою циклічного надмірного коду, CRC, кодування пакета даних і полів керування і вставляє набір хвостових бітів коду. Пакет даних, поля керування, біти контролю парності CRC і хвостові біти коду складають відформатований пакет. Канальний елемент 310 кодує відформатований пакет і виконує чергування (або перевпорядковує) символів у закодованому пакеті. Пакет, що чергувався, охоплюється (кодується) кодом Уолша і розширяється по спектру короткими кодами PNI та PNQ. Розширені по спектру дані видаються в блок 320 RF (РЧ), який квадратурно модулює, фільтрує і посилює сигнал. Сигнал низхідної лінії зв'язку передається через повітря через антену по низхідній лінії зв'язку. Пам'ять 355 Вузла В 105-d може включати в себе оперативний запам'ятовуючий пристрій (RAM) і постійний запам'ятовуючий пристрій (ROM). Блок 350 керування може бути 8 UA 104235 C2 5 10 15 20 25 30 35 40 45 50 55 60 інтелектуальним пристроєм апаратного забезпечення, наприклад, центральним блоком обробки (CPU), таким як виготовлені фірмою Intel® Corporation або AMD®, мікроконтролером, спеціалізованою інтегральною схемою (ASIC) тощо. Вузол В 105-d може зберігати, наприклад, в пам'яті 355, зчитуваний комп'ютером, виконуваний комп'ютером код 315 програмного забезпечення, що містить команди, які сконфігуровані, при виконанні, для того, щоб змушувати блок 350 керування виконувати функціональні можливості Вузла В, описані в даному описі. У UE 115 сигнал низхідної лінії зв'язку приймається антеною і маршрутизується на приймач. Приймач фільтрує, посилює, квадратурно демодулює і квантує сигнал. Відцифрований сигнал видається в демодулятор (DEMOD), де відцифрований сигнал стискується по спектру короткими кодами PNI та PNQ і декодується за допомогою декодування по Уолшу. Демодульовані дані видаються в декодер, який виконує інверсію функцій обробки сигналу, зроблених у Вузлі В 105-d, зокрема, функції зворотного чергування, декодування і контролю CRC. Декодовані дані видаються в сховищі даних. Фіг. 4 є блок-схемою 400, що ілюструє приклад користувацького обладнання (UE) 115-f, де UE 115-f включає в себе схему 405 передачі (включаючи PA 410), схему 415 прийому, контролер 420 потужності, процесор 425 декодування, блок 430 обробки для використання при обробці сигналів, пам'ять 435 і одну або більше антен. Схема 405 передачі і схема 415 прийому можуть забезпечувати передачу та прийом даних, наприклад, аудіо зв'язок, між UE 115-f і віддаленим місцеположенням. Схема 405 передачі і схема 415 прийому приєднані до антени(н) 445. Блок 430 обробки керує роботою 115-f UE. Блок 430 обробки може також називатися CPU. Блок 430 обробки може вимірювати інформацію якості каналу для ряду несучих низхідної лінії зв'язку. Блок 430 обробки може конфігурувати канал керування висхідної лінії зв'язку на основі кількості активованих несучих і на основі того, чи сконфігуровані ці несучі за допомогою MIMO. Таким чином, блок 430 обробки може гнучко конфігурувати структуру кадру, кодування і відображення на основі кількості активованих несучих. Пам'ять 435, яка може включати в себе як постійний запам'ятовуючий пристрій (ROM), так і оперативний запам'ятовуючий пристрій (RAM), видає команди і дані в блок 430 обробки. Частина пам'яті 435 може також включати в себе енергонезалежну пам'ять довільного доступу (NVRAM). Різні компоненти UE 115 з'єднані разом за допомогою шинної системи 450, яка може включати в себе шину живлення, шину сигналів керування і шину сигналів стану додатково до шини даних. Заради розуміння різні шини ілюстровані на Фіг. 4 як шинна система 450. Етапи розглянутих способів також можуть бути збережені як команди у формі програмного забезпечення або програмно-апаратного забезпечення 440, розташованого в пам'яті 435 у Вузлі В 105. Ці команди можуть бути виконані блоком 350 керування Вузла В 105 на Фіг. 3. Альтернативно або спільно, етапи розглянутих способів можуть бути збережені як команди у формі програмного забезпечення або програмно-апаратного забезпечення 440, розташованого в пам'яті 435 в UE 115. Ці команди можуть бути виконані блоком 430 обробки UE 115 на Фіг. 4. Фіг. 5 ілюструє зразкову функціональну блок-схему блока 500 для передачі від UE 115. Джерело 505 даних видає дані d (t) 506 в FQI/кодер 510. FQI/кодер 510 може приєднати індикатор якості кадру (FQI), такий як контроль за допомогою циклічного надмірного коду (CRC), до даних d (t) 506. FQI/кодер 510 може додатково закодувати дані і FQI, використовуючи одну або більше схем кодування, щоб видати закодовані символи 511. Кожна схема кодування може включати в себе один або більше типів кодування, наприклад, згортальне кодування, турбо кодування, блокове кодування, кодування з повтореннями, інші типи кодування або ніяке кодування взагалі. Інші схеми кодування можуть включати в себе автоматичний запит на повторну передачу (ARQ), гібридний ARQ (H-ARQ) і способи повторення із зростаючою надмірністю. Різні типи даних можуть бути закодовані різними схемами кодування. В одному прикладі FQI/кодер 510 може гнучко конфігурувати структуру кадру, кодування і відображення на основі кількості активованих несучих. Блок чергування 515 виконує чергування (перемежовування) закодованих символів даних 511 у часі, щоб запобігти завмиранню, і генерує символи 516. Символи сигналу 516, що чергувалися, можуть бути відображені за допомогою блока 520 формату кадру в заздалегідь визначений формат кадру, щоб сформувати кадр 521. Формат кадру може визначити кадр, який складається з множини підсегментів. Підсегменти можуть бути будь-якими послідовними частинами кадру протягом заданого вимірювання, наприклад, часу, частоти, коду або будьякого іншого вимірювання. Кадр може складатися з фіксованої множини таких підсегментів, причому кожний підсегмент містить частину загальної кількості символів, розподілених кадру. Наприклад, згідно зі стандартом W-CDMA, підсегмент може бути визначений як слот. Згідно зі стандартом cdma2000, підсегмент може бути визначений як група керування потужністю (PCG). 9 UA 104235 C2 5 10 15 20 25 30 35 40 45 50 55 60 В одному прикладі символи 516, що чергувалися, сегментуються у множину S підсегментів, що складають кадр 521. Формат кадру може додатково задати включення, наприклад, символів керування (не показані) нарівні із символами 516, що чергувалися. Такі символи керування можуть включати в себе, наприклад, символи керування потужністю, символи інформації формату кадру тощо. Модулятор 525 модулює кадр 521 для генерування модульованих даних 526. Приклади способів модуляції включають в себе двійкову фазову маніпуляцію (BPSK) і квадратурну фазову маніпуляцію (QPSK). Модулятор 525 може також повторити послідовність модульованих даних. Блок 530 перетворення основної смуги частот в радіочастоту (РЧ) може перетворити модульований сигнал 526 в сигнали РЧ для передачі за допомогою однією або більше антен 535 як сигнал 536 по бездротовій лінії зв'язку на один або більше Вузлів В 105. Посилаючись на Фіг. 6, блок-схема ілюструє приклад мобільного термінала 115-g, який може бути пристосований, щоб гнучко конфігурувати канал керування висхідної лінії зв'язку. Цей мобільний термінал 115-g може бути UE 115, як описано з посиланнями на Фіг. 1, 2 або 4, реалізоване в системі 100 з Фіг. 1 або системі 200 з Фіг. 2. Мобільний термінал 115-g включає в себе одну або більше антен 605, модуль 610 приймача, модуль 615 виявлення несучої, модуль 620 вимірювання CQI, модуль 625 кодера зворотного зв'язку і модуль 630 передавача, які можуть знаходитися в зв'язку один з одним. Ці модулі можуть індивідуально або всі разом бути реалізовані однією або більше спеціалізованими інтегральними схемами (схемами ASIC), пристосованими для виконання деяких або всіх застосовних функцій в апаратному забезпеченні. Альтернативно, функції можуть бути виконані одним або більше іншими блоками обробки (або ядрами) на одній або більше інтегральних схемах. В інших прикладах можуть бути використані інші типи інтегральних схем (наприклад, структуровані схеми ASIC/схема ASIC платформи, програмовані користувачем вентильні матриці (матриці FPGA) та інші напівзаказані схеми IC), які можуть бути запрограмовані будь-яким способом, відомим в даній галузі техніки. Функції кожного блока також можуть бути реалізовані, повністю або частково, командами, втіленими в пам'яті, відформатованій для виконання за допомогою одного або більше процесорів загального призначення або спеціалізованих процесорів. Модуль 610 приймача може приймати бездротові сигнали (наприклад, передані від Вузла В 105 Фіг. 1, 2 або 3) за допомогою однієї або більше антен 605. Ці бездротові сигнали можуть бути даними корисних даних на високошвидкісному каналі низхідної лінії зв'язку (HS-DSCH), що спільно використовується, і/або інформацією керування, асоційованою з даними низхідної лінії зв'язку на високошвидкісному каналі керування (HS-SCCH), що спільно використовується. Модуль 615 виявлення несучої може ідентифікувати кількість активованих несучих і додатково ідентифікувати, коли змінилася кількість активованих несучих. Модуль 620 вимірювання CQI може оцінювати інформацію якості каналу для кожної з ідентифікованих несучих низхідної лінії зв'язку. Модуль 625 кодера зворотного зв'язку пристосований для конфігурування і/або модифікації каналу керування висхідної лінії зв'язку на основі ряду активованих несучих низхідної лінії зв'язку, серед інших факторів. Таким чином, конфігурація каналу керування висхідної лінії зв'язку може бути гнучко пристосована на основі кількості активованих несучих. Модуль 625 кодера зворотного зв'язку може кодувати інформацію якості каналу низхідної лінії зв'язку та інформацію підтвердження для передачі по висхідній лінії зв'язку. Модуль 630 передавача може передавати інформацію якості каналу низхідної лінії зв'язку відносно кожної несучої і інформацію підтвердження (наприклад, передаючи інформацію на Вузол В 105 Фіг. 1, 2 або 3). Ця гнучка конфігурація може приймати множину форм. Наприклад, як буде розглянуто більш детально нижче, модуль 625 кодера зворотного зв'язку може повторювати кодові слова, коли деяка кількість несучих є активною, і передати відмінні кодові слова, коли інша кількість несучих є активною. В одному прикладі кодові слова повторюються в одному або більше слотах інтервалу тактування передачі, коли є визначена кількість активованих несучих, в той час як відмінні кодові слова використовуються для одного або більше слотів інтервалу тактування передачі, коли є більша кількість активованих несучих. Модуль 625 кодера зворотного зв'язку може зменшити потужність передачі в мобільному пристрої, коли кодове слово повторюється. У той час як деякі аспекти є гнучкими, модуль 625 кодера зворотного зв'язку може підтримувати постійний цикл передачі зворотного зв'язку, коли активована різна кількість несучих. Є ряд прикладів використання повторення гнучким способом відносно як інформації якості каналу, так і відносно інформації підтвердження. У деяких прикладах (наприклад, передбачаючи, що є дві з чотирьох активованих несучих) модуль 625 кодера зворотного зв'язку 10 UA 104235 C2 5 10 15 20 25 30 35 40 45 50 55 60 може згрупувати інформацію якості каналу для несучої в єдиному кодовому слові, і повторити кодове слово в двох послідовних слотах інтервалу тактування передачі. Коли є додаткові активовані несучі (наприклад, коли активовані всі чотири несучі), модуль 625 кодера зворотного зв'язку може закодувати інформацію якості каналу для першої несучої в кодовому слові та інформацію якості каналу для другої несучої в іншому кодовому слові, і згрупувати ці кодові слова для передачі в межах двох послідовних слотів інтервалу тактування передачі. В іншому наборі прикладів (наприклад, передбачаючи, що є чотири з чотирьох активованих несучих) модуль 625 кодера зворотного зв'язку може закодувати інформацію підтвердження для першої несучої і другої несучої, використовуючи перше кодове слово, і інформацію підтвердження для третьої несучої і четвертої несучої, використовуючи друге кодове слово. Модуль 625 кодера зворотного зв'язку може згрупувати перше кодове слово і друге кодове слово для передачі в межах слота інтервалу тактування передачі. Коли є менше активованих несучих (наприклад, коли активовані дві з чотирьох несучих), модуль 625 кодера зворотного зв'язку може закодувати інформацію підтвердження для двох несучих, використовуючи інше кодове слово, і повторити це кодове слово в межах слота інтервалу тактування передачі. У ще одному іншому прикладі, є три активованих несучих (наприклад, коли активовані три з чотирьох несучих), і модуль 625 кодера зворотного зв'язку може закодувати інформацію підтвердження для першої несучої і другої несучої, використовуючи кодове слово, і інформацію підтвердження для третьої несучої, використовуючи друге кодове слово, і згрупувати ці кодові слова для передачі в межах слота інтервалу тактування передачі (наприклад, кожне кодове слово, використовуючи напівслот). Модуль 625 кодера зворотного зв'язку може модифікувати канал керування висхідної лінії зв'язку на основі того, чи сконфігурована одна або більше з активованих несучих за допомогою MIMO. Наприклад, модуль 625 кодера зворотного зв'язку може використовувати різні кодові слова залежно від того, чи сконфігуровані активовані несучі за допомогою MIMO. Модуль 625 кодера зворотного зв'язку може також використовувати різні коефіцієнти розширення по спектру для заданих частин інтервалу тактування передачі залежно від кількості активованих несучих. Коефіцієнт розширення по спектру, що використовується для інформації якості каналу або інформації підтвердження, в одному прикладі, може бути 128 або 256 залежно від кількості активованих несучих. Модуль 625 кодера зворотного зв'язку може також відобразити несучі в різні частини інтервалу тактування передачі залежно від кількості активованих несучих. Ця гнучкість відображення може бути зв'язана зі слотами інформації якості каналу або інформації підтвердження. В іншому прикладі модуль 625 кодера зворотного зв'язку може підтримувати логічний послідовний порядок, в той час як несучі деактивовані. Припустимо, що є чотири активовані несучі, причому ці чотири несучі асоційовані з логічним послідовним порядком. Коли одна або більше несучих деактивуються, логічний послідовний порядок активних несучих, що залишилися, може бути збережений в каналі керування висхідної лінії зв'язку. В іншому прикладі модуль 620 вимірювання CQI сконфігурований для ідентифікації активації додаткової несучої, і модуль 625 кодера зворотного зв'язку сконфігурований для модифікації конфігурації каналу керування висхідної лінії зв'язку, у відповідь на активацію додаткової несучої. Посилаючись на Фіг. 7, блок-схема 700 ілюструє приклад модуля 625-a кодера, який може бути реалізований, наприклад, в мобільному терміналі 115-g згідно з Фіг. 6. Цей модуль 625-a кодера також може бути реалізований в UE 115, як описано з посиланнями на Фіг. 1, 2, або 4, реалізовані в системі 100 Фіг. 1 або системі 200 Фіг. 2. Модуль 625-a кодера включає в себе модуль 705 вибору кодової книги ACK/NACK, модуль 710 вибору кодового слова CQI, модуль 715 блока відображення і кодер 720. Модуль 625-a кодера може приймати ідентифікацію кількості активованих несучих, нарівні з інформацією якості каналу низхідної лінії зв'язку для кожної несучої та інформацією підтвердження. Модуль 705 вибору кодової книги ACK/NACK може приймати ідентифікацію кількості активованих несучих, нарівні з інформацією підтвердження. На основі кількості несучих і, можливо, інших факторів (наприклад, чи сконфігурована кожна несуча за допомогою MIMO) модуль 705 вибору кодової книги ACK/NACK може вибрати схему кодування (наприклад, які кодові книги і коефіцієнт розширення по спектру), щоб використовувати для підтвердження. Схема кодування, повторення кодів, коефіцієнт розширення по спектру і використання потужності можуть бути різними залежно від кількості активованих несучих. Модуль 710 вибору кодового слова CQI може приймати ідентифікацію кількості активованих несучих, нарівні з інформацією якості каналу низхідної лінії зв'язку для кожної несучої. На основі кількості несучих і, можливо, інших факторів (наприклад, чи сконфігурована кожна несуча за 11 UA 104235 C2 5 10 15 20 25 30 35 40 45 50 55 60 допомогою MIMO) модуль 710 вибору кодового слова CQI може вибрати схему кодування (наприклад, які кодові слова і коефіцієнт розширення по спектру), щоб використовувати для передачі CQI по висхідній лінії зв'язку. Схема кодування, повторення кодів, коефіцієнт розширення по спектру і використання потужності можуть бути різними залежно від кількості активованих несучих. Модуль 715 блока відображення може відобразити інформацію якості каналу низхідної лінії зв'язку для кожної несучої та інформацію підтвердження в різні слоти, залежно від кількості активованих несучих. У деяких випадках логічний послідовний порядок активних несучих, що залишилися, може бути збережений в каналі керування висхідної лінії зв'язку, коли несучі деактивуються. Кодер 720 може закодувати дані, які повинні бути передані згідно з виборами за допомогою модуля 705 вибору кодової книги ACK/NACK, модуля 710 вибору кодового слова CQI і модуля 715 блока відображення. Як описано вище, HSDPA є розширеним протоколом мобільного телефонного зв'язку 3G, який дозволяє мережам, основаним на UMTS, мати більш високі швидкості передачі даних і місткість. HSDPA може підтримувати множинні несучі низхідної лінії зв'язку. У версії, відомій як HSDPA з чотирма несучими, може вимагатися, щоб канал керування висхідної лінії зв'язку, переданий за допомогою UE, містив інформацію зворотного зв'язку, таку як інформація ACK/NAK або CQI для чотирьох несучих низхідної лінії зв'язку. Кожна несуча низхідної лінії зв'язку може бути сконфігурована як несуча з множинними входами і множинними виходами (MIMO) або несучою не-MIMO. Щоб передати таку інформацію зворотного зв'язку, символи каналу HS-DPCCH можуть бути розширені, використовуючи коефіцієнт розширення по спектру 128. У цьому випадку 20 кодових символів доступні для кожного слота, щоб переносити інформацію зворотного зв'язку, в порівнянні з 10 кодовими символами, якщо використовується коефіцієнт розширення по спектру 256, як у випусках стандарту W-CDMA до Rel-9. Для передачі інформації зворотного зв'язку в 4C-HSDPA можуть бути переважно повторно використані кодові книги для SC-або DC-HSDPA (тобто, не-MIMO з єдиною несучою або подвійною несучою) і SC-або DC-MIMO (тобто, MIMO з єдиною несучою або подвійною несучою), що в цей час є в існуючому стандарті W-CDMA. У наступних прикладах ілюструється гнучкість, зв'язана з передачею висхідної лінії зв'язку інформації якості каналу і підтвердження. У цих прикладах може бути активовано до чотирьох несучих низхідної лінії зв'язку. Однак, як очевидно для фахівців в даній галузі техніки, може бути більше або менше несучих в інших прикладах. Для HSDPA HS-DPCCH переносить інформацію підтвердження та індикатор поточної якості каналу користувача. Це може бути використане Вузлом В, щоб обчислити, скільки даних надіслати на UE в наступній передачі. У наступному прикладі система HSDPA використовується з метою прикладу (наприклад, система 100 Фіг. 1 або система 200 згідно з Фіг. 2, де UE 115 здійснює передачу на Вузол В 105 на каналі HS-DPCCH). Однак це використовується тільки з метою прикладу, і нові аспекти можуть бути реалізовані в ряді різних систем. У різних прикладах, розглянутих нижче, може бути дві, три або чотири несучі низхідної лінії зв'язку, активовані одночасно. Всі, деяка або жодна з несучих можуть бути сконфігуровані з MIMO. Конфігурація каналу керування висхідної лінії зв'язку може змінюватися залежно від кількості активованих несучих і кількості цих несучих, сконфігурованих з MIMO. Можуть бути використані різні коефіцієнти розширення по спектру (наприклад, 128 або 256). В одному прикладі, незалежно від конфігурації (дві, три або чотири несучі, кожна з або без MIMO), цикл передачі зворотного зв'язку залишається постійним. Цикл передачі зворотного зв'язку ідентифікує кількість інтервалів TTI між кожною передачею CQI для несучої. Описані різні способи, які можуть призвести до заощадження енергії (наприклад, за допомогою повторення інформації для деяких несучих або комбінування інформації для деяких несучих). Наступні сценарії ілюструють конфігурацію HS-DPCCH для інформації якості каналу і/або інформації підтвердження, коли активована різна кількість несучих. Наступні приклади передбачають, що може бути до чотирьох активованих несучих, але в інших прикладах може бути інша кількість несучих. У деяких прикладах цикл передачі зворотного зв'язку дорівнює двом, хоча потрібно підкреслити, що цикл передачі зворотного зв'язку може відрізнятися в інших прикладах: Посилаючись на Фіг. 8, розглянемо виконання, в якому всі чотири несучі низхідної лінії зв'язку активовані та сконфігуровані з MIMO (позначені за допомогою C1, C2, C3 та C4). Індикація керування попереднім кодуванням (PCI) і дані CQI надаються в звіті для кожної несучої, і використовується коефіцієнт розширення по спектру 128. Фіг. 8 ілюструє зразкову конфігурацію 800 двох інтервалів TTI. У цьому сценарії сигнал зворотного зв'язку 805 CQI передається способом TDM для кожної несучої. Всі несучі сконфігуровані з MIMO, схема 12 UA 104235 C2 5 10 15 20 25 30 35 40 45 50 55 60 кодування CQI використовує код CQI (20, 10) з єдиною несучою (використовуючи кодові книги CQI SC-MIMO в цьому прикладі). Цикл передачі зворотного зв'язку в цій конфігурації дорівнює двом (який може становити 4 мілісекунди, оскільки один TTI має тривалість 2 мілісекунди). PCI і дані CQI, що стосуються несучої, посилаються в одному і тому самому кодовому слові CQI і відповідають цій несучій (кодове слово 805-a для C1, кодове слово 805-b для C2, кодове слово 805-c для C3, кодове слово 805-d для C4). У цьому прикладі немає повторення даних CQI в межах TTI, оскільки кодові слова CQI для C1 та C2 згруповані для послідовної передачі в першому TTI 810-a, і кодові слова для C3 та C4 згруповані для послідовної передачі у другому TTI 810-b. У цьому прикладі немає повторення інформації ACK/NACK в заданому TTI, і можуть бути використані кодові книги DC-MIMO. Інформація підтвердження для C1 та C2 об'єднується і спільно кодується в кодовому слові ACK/NACK в напівслоті в першому TTI 815-a, і інформація підтвердження для C3 та C4 об'єднується і спільно кодується в кодовому слові ACK/NACK у другому напівслоті для послідовної передачі в першому TTI 815-a. Використання цих кодових книг може бути повторене в наступному TTI 815-b. Звернемося до сценарію, де активовані всі чотири несучі низхідної лінії зв'язку, і жодна не сконфігурована за допомогою MIMO. PCI та інформація CQI представляються в звіті для кожної несучої. Є дві різні зразкові схеми, сформульовані нижче, і може бути використана будь-яка. Фіг. 9 ілюструє зразкову конфігурацію 900 двох інтервалів TTI для цих чотирьох несучих (позначених C1, C2, C3 та C4). У цьому сценарії сигнал зворотного зв'язку 905 CQI передається способом TDM для кожної несучої. Схема кодування CQI використовує код (SC-HSDPA) з CQI (20, 10) єдиного каналу. Цикл передачі зворотного зв'язку в цій конфігурації залишається рівним двом (який може становити 4 мілісекунди). PCI та інформація CQI, що стосується несучої, посилаються в одному і тому самому кодовому слові CQI і відповідають цій несучій (кодове слово 905-a для C1, кодове слово 905-b для C2, кодове слово 905-c для C3, кодове слово 905-d для C4). У цьому прикладі немає повторення інформації ACK/NACK в заданому TTI, і хоча показані кодові книги ACK/NACK DC-HSDPA, можуть бути використані інші кодові книги (наприклад, кодові книги ACK/NACK DC-MIMO). Інформація підтвердження для C1 та C2 об'єднується і спільно кодується в кодовому слові ACK/NACK в напівслоті першого TTI 910-a, і інформація підтвердження для C3 та C4 об'єднується і спільно кодується в кодовому слові ACK/NACK у другому напівслоті для послідовної передачі в першому TTI 910-a. Використання цих кодових книг може бути повторене в наступному TTI 910-b. Фіг. 10 ілюструє зразкову конфігурацію 1000 двох інтервалів TTI для цих чотирьох несучих (позначених C1, C2, C3 та C4). У цій схемі конфігурація CQI основана на групуванні несучих C1 та C2 і спільному кодуванні інформації CQI в єдиному кодовому слові 1005-a, яке повторюється. Потужність передачі може бути зменшена, коли повторюється кодове слово. Аналогічно, несучі C3 та C4 групуються і спільно кодуються в єдиному кодовому слові 1005-b, яке повторюється. Як відмічено, CQI для несучих C1 та C2 повторюється, щоб охопити доступні слоти, і також повторюється CQI для несучих C3 та C4. Ця схема може передбачати аж до коефіцієнта посилення ефективності лінії зв'язку через повторення. Хоча бета коефіцієнти, що використовуються у випадку кодування CQI HSDPA, на 2 децибел вище, коефіцієнт посилення через повторення означає, що коефіцієнт посилення +/- 1dB може бути одержаний в порівнянні з наданням звіту про дані CQI на Фіг. 9. Хоча ця схема є більш ефективною лінією зв'язку в порівнянні з Фіг. 9, вона може бути більш складною, оскільки інша конфігурація CQI може потенційно виходити з кожної комбінації несучих MIMO і не-MIMO. У результаті конфігурація CQI буде змінюватися, коли одна або більше несучих активуються або деактивуються. Цей принцип виконання є підходом "гнучкого відображення". Можуть бути використані різні компроміси. Наприклад, різні кодові книги, коефіцієнти розширення по спектру, повторення, відображення і спільне кодування можуть бути використані, коли є різна кількість активованих несучих, і розглядаючи, чи використовується MIMO. Використовуючи ці способи, постійний цикл передачі зворотного зв'язку може підтримуватися в деяких прикладах, і в результаті може мати місце заощадження енергії в UE. Посилаючись на Фіг. 11, активовані три несучі низхідної лінії зв'язку, і кожна сконфігурована з MIMO (позначені C1, C2 та C3 (MIMO)). Інформація індикації керування попереднім кодуванням (PCI) та CQI надається в звіті для C1 та C2 і спільно кодується в кодовому слові 1105-a, і повторюється, і для однієї C3 в кодовому слові 1105-b, і повторюється. Фіг. 11 знову ілюструє зразкову конфігурацію 1100 двох інтервалів TTI. Цикл передачі зворотного зв'язку в цій конфігурації дорівнює двом (який може становити 4 мілісекунди). Конфігурація є гнучкою, оскільки схема відображення, що використовується, і кодування відрізняється на основі 13 UA 104235 C2 5 10 15 20 25 30 35 40 45 50 55 кількості активованих несучих. CQI MIMO повторюється, в той час як також повторюється інформація якості каналу двох несучих, закодована в одне кодове слово. У цьому прикладі немає повторення інформації ACK/NACK в заданому TTI, і показане використання DC-HSDPA і кодових книг DC-MIMO. В інших варіантах здійснення використовуються тільки кодові книги DC-MIMO для інформації ACK/NACK. Інформація підтвердження для C1 та C2 об'єднується і спільно кодується в кодовому слові ACK/NACK (використовуючи кодову книгу DC-HSDPA) в напівслоті в першому TTI 1110-a, і інформація підтвердження для C3 кодується в кодовому слові ACK/NACK (використовуючи кодову книгу DC-MIMO) у другому напівслоті для послідовної передачі в першому TTI 1110-a. Використання цих кодових книг може бути повторене в наступному TTI 1110-b. Посилаючись на Фіг. 12, дві несучі низхідної лінії зв'язку активовані та сконфігуровані з MIMO (позначені C1 та C2). PCI та інформація CQI надаються в звіті для кожної несучої. Фіг. 12 ілюструє зразкову конфігурацію 1200 двох інтервалів TTI, і використовується коефіцієнт розширення по спектру 256. У цьому сценарії сигнал зворотного зв'язку 1205 CQI передається способом TDM для кожної несучої. Цикл передачі зворотного зв'язку в цій конфігурації дорівнює двом (який може становити 4 мілісекунди). PCI та інформація CQI, що стосується несучої, посилаються в одному і тому самому кодовому слові CQI і відповідають цій несучій (кодове слово 1205-a для C1, кодове слово 1205-b для C2). Замість або додатково, використовуючи більш високий коефіцієнт розширення по спектру, можуть бути повторені дані CQI та інформація підтвердження, які, таким чином, можуть призвести до заощадження енергії в UE. Дані CQI для кодової книги з подвійною несучою можуть бути повторені, і/або дані CQI для кодової книги з єдиною несучою можуть бути повторені (наприклад, див. Фіг. 11). Це повторення CQI може бути для несучих MIMO або неMIMO. Фіг. 8-12, таким чином, ілюструють приклади того, як різні кодові книги, коефіцієнти розширення по спектру, повторення і спільне кодування даних CQI та інформації підтвердження можуть бути використані для підтримування постійного циклу зворотного зв'язку і/або зменшення споживання потужності. Попередні приклади ілюструють гнучкі відображення інформації CQI несучих з або без повторень таким чином, щоб поліпшити ефективність лінії зв'язку в передачі CQI або в потужності, що використовується для передачі. Посилаючись на Фіг. 13-16, показаний ряд прикладів, що ілюструють, як можна надсилати інформацію підтвердження в слоті TTI, коли активовані дві несучі низхідної лінії зв'язку. Є чотири різних варіанти, сформульованих нижче, і може бути використаний будь-який. У цих прикладах канали підтвердження (ACK/NAK) для несучих низхідної лінії зв'язку можуть бути забезпечені в єдиному слоті DPCCH. Посилаючись на Фіг. 13, блок-схема 1300 ілюструє перший варіант, що використовує SF 128, де інформація підтвердження для C1 та C2 об'єднується і спільно кодується в кодовому слові ACK/NACK (використовуючи кодову книгу DCHSDPA) в напівслоті в першому TTI 1305-a для несучих 1 та 2 в перших 10 кодових символах, і додатково повторюється у другому напівслоті у других 10 кодових символах. Кодова книга, що використовується в кожному напівслоті, може бути тією самою, як кодова книга, що використовується в Rel-8 для DC-HSDPA в повному слоті. Можуть бути використані інші кодові книги (наприклад, можуть бути використані кодові книги ACK/NACK DC-MIMO). Посилаючись на Фіг. 14, блок-схема 1400 ілюструє другий варіант, що використовує SF 128, де інформація підтвердження для C1 та C2 об'єднується і спільно кодується в кодовому слові ACK/NACK (використовуючи кодову книгу DC-HSDPA) в напівслоті у другому 1405-a TTI для несучих 1 та 2 в перших 10 кодових символах. Для другої половини слота може бути вимкнена частина HS-DPCCH передач UE. Посилаючись на Фіг. 15, блок-схема 1500 ілюструє третій варіант, в якому інформація підтвердження для несучих 1 та 2 передається протягом цілого слота 1505, використовуючи SF 256. Підтвердження ACK/NAK для несучих 1 та 2 можуть бути передані, використовуючи ту саму кодову книгу, як кодова книга, що використовується в Rel-8 для DC-HSDPA. Згідно з третім варіантом, коефіцієнт розширення по спектру може, таким чином, бути змінений для кожного слота залежно від кількості несучих, що приймаються, одночасно. Посилаючись на Фіг. 16, блок-схема 1600 ілюструє четвертий варіант, де інформація підтвердження для несучих 1 та 2 передається в перших 10 кодових символах 1605. У других 10 кодових символах може бути передане кодове слово 1610, що показує переривчасту передачу (або "DTX") для інших двох несучих (наприклад, несучих 3 та 4). Кодова книга DC-HSDPA або DC-MIMO, наприклад, може бути модифікована, щоб включати в себе таке додаткове кодове слово. 14 UA 104235 C2 5 Фахівець в даній галузі техніки оцінить, що модифікації до структур каналу для інформації підтвердження, показані на Фіг. 13-16, можуть з готовністю бути зроблені, щоб пристосувати випадок, в якому дві несучі, виявлені за допомогою UE, замість цього включають в себе несучі 3 та 4, а не несучі 1 та 2. Є ряд різних способів, якими попередні кодові книги (наприклад, кодові книги ACK/NAK до випуску-9) можуть бути відображені в канал HS-DPCCH, коли 3 несучі DL (MIMO і/або не-MIMO) сконфігуровані для роботи, і Таблиця 1 наводить один приклад. Таблиця 1 Відображення попередніх кодових книг в активовані несучі; сконфігуровані 3 несучі DL Кількість Кількість активованих сконфігурованих несучих DL несучих MIMO 1 0 1 1 2 0 2 1 2 2 3 3 1 3 2 3 10 0 3 Відображення HS-DPCCH 1х SF256: кодова книга SC 1х SF256: кодова книга SC-MIMO 1х SF256: кодова книга DC-HSDPA 1х SF256: кодова книга DC-MIMO 1х SF256: кодова книга DC-MIMO Варіант 1:DC-HSDPA+SCHSDPA Варіант 2: 1х SF256: кодова книга HSDPA 3С DC-HSDPA: 2 несучі не-MIMO SC-MIMO: 1 несуча MIMO DC-MIMO: 1 MIMO+1 несуча не-MIMO SC-MIMO: 1 MIMO DC-MIMO: 2 несучі MIMO SC-MIMO: 1 несуча MIMO Таблиця 2 додатково забезпечує приклад того, як попередні кодові книги можуть бути відображені в канал HS-DPCCH, коли 4 несучі DL (MIMO і/або не-MIMO) сконфігуровані для роботи. Таблиця 2 Відображення попередніх кодових книг в активовані несучі; сконфігуровані 4 несучі DL Кількість Кількість активованих сконфігурованих несучих DL несучих MIMO 1 0 1 1 2 0 2 1 2 2 3 0 3 1 3 2 3 3 4 0 4 1 4 2 Відображення HS-DPCCH 1х SF256: кодова книга SC 1х SF256: кодова книга SC-MIMO 1х SF256: кодова книга DC-HSDPA 1х SF256: кодова книга DC-MIMO 1х SF256: кодова книга DC-MIMO Варіант 1:DC-HSDPA+SCHSDPA Варіант 2: 1х SF256: кодова книга 3С HSDPA DC-HSDPA: 2 несучі не-MIMO SC-MIMO: 1 несуча MIMO DC-MIMO: 1 MIMO+1 несуча не-MIMO SC-MIMO: 1 MIMO DC-MIMO: 2 несучі MIMO SC-MIMO: 1 несуча MIMO DC-HSDPA: 2 несучі не-MIMO DC-HSDPA: 2 несучі не-MIMO DC-HSDPA: 2 несучі не-MIMO DC-HSDPA: 1 несуча MIMO і 1 несуча не-MIMO DC-MIMO: 1 MIMO+1 несуча не-MIMO DC-MIMO: 1 MIMO+1 несуча не-MIMO 15 UA 104235 C2 4 4 5 10 15 20 25 30 35 40 45 50 55 3 4 DC-MIMO: 1 несуча MIMO+1 несуча не-MIMO DC-MIMO: 2 несучі MIMO DC-MIMO: 2 несучі MIMO DC-MIMO: 2 несучі MIMO Існує ряд додаткових варіантів для гнучкості. В одному наборі прикладів можуть підтримуватися зворотний зв'язок CQI і сигнали ACK/NAK для 3 несучих DL з 1 несучої MIMO, використовуючи два варіанти, описані нижче. У показаних прикладах несучі 1 та 2 є не-MIMO, в той час як несучу 3 є MIMO. Фіг. 17 ілюструє перший варіант для передачі CQI та інформації підтвердження в TTI 1700. На Фіг. 17 інформація підтвердження для несучих 1 та 2 не-MIMO може бути закодована, використовуючи кодову книгу 1705 ACK/NAK DC-HSDPA, в той час як інформація підтвердження для несучої 3 MIMO може бути закодована, використовуючи кодову книгу 1710 ACK/NAK SCMIMO. Інформація якості каналу для несучих 1 та 2 не-MIMO може бути закодована, використовуючи кодові слова з кодової книги CQI DC-HSDPA, і забезпечена в єдиному слоті 1715. Інформація якості каналу для несучої 3 MIMO може бути закодована, використовуючи кодові слова з кодової книги CQI SC-MIMO в наступному слоті 1720. Цикл передачі зворотного зв'язку CQI може бути рівний 1 для всіх трьох несучих 1, 2 та 3. Фіг. 18 ілюструє другий варіант для передачі CQI та інформації підтвердження в TTI 1800. На Фіг. 18 інформація підтвердження для несучої 1 не-MIMO може бути закодована, використовуючи кодову книгу 1805 ACK/NAK SC-HSDPA, в той час як інформація підтвердження для несучої 2 не-MIMO і несучої 3 MIMO може бути закодована, використовуючи кодову книгу 1810 ACK/NAK DC-MIMO. Крім того, інформація якості каналу для несучої 1 не-MIMO може бути закодована, використовуючи кодові слова з кодової книги 1815 CQI SC-HSDPA, в той час як інформація якості каналу для несучої 2 не-MIMO і несучої 3 MIMO може бути закодована, використовуючи кодові слова з кодової книги 1820 CQI DC-MIMO. Крім того, цикл передачі зворотного зв'язку CQI для несучих 2 та 3 може бути рівний 2, в той час як цикл передачі зворотного зв'язку CQI для несучої 1 може бути рівний 1. В іншому прикладі можуть підтримуватися передача по зворотному зв'язку CQI і сигнали ACK/NAK для 3 несучих DL з 2 несучими MIMO. Несуча 1 є не-MIMO, в той час як несучі 2 та 3 є MIMO. Фіг. 19 ілюструє варіант для передачі CQI та інформації підтвердження в TTI 1900. На Фіг. 19 інформація підтвердження для несучої 1 не-MIMO і несучої 2 MIMO можуть бути закодовані, використовуючи кодову книгу 1905 ACK/NAK DC-MIMO, в той час як інформація підтвердження для несучої 3 MIMO може бути закодована, використовуючи кодову книгу 1910 ACK/NAK SC-MIMO, як раніше описано в даному описі. Крім того, CQI для несучої 1 не-MIMO може бути закодована, використовуючи кодові слова з кодової книги 1915 CQI SC-HSDPA, в той час як CQI для однієї з несучих MIMO (несучої 2 MIMO на Фіг. 19) може бути закодована, використовуючи кодові слова з кодової книги CQI SC-MIMO в наступному слоті 1920. Повинно бути зазначено, що сигнал CQI для інший несучої MIMO (тобто, несучої 3 MIMO в цьому прикладі) може бути переданий в більш пізньому слоті. Цикл передачі зворотного зв'язку CQI може бути рівний 1,5 для всіх трьох несучих, і С/Р CQI SC-HSDPA може бути на 2 децибел нижче, ніж С/Р CQI DC-MIMO. Таким чином, як ілюстровано в прикладах, сформульованих на Фіг. 8-19, різні кодові книги, коефіцієнти розширення по спектру і відображення можуть бути використані при передачі CQI та інформації підтвердження на висхідній лінії зв'язку, і конфігурація може залежати від кількості активованих несучих і від того, чи використовується MIMO. Повторення і спільне кодування також можуть бути використані на основі цих факторів. Використовуючи ці способи гнучким способом, постійний цикл передачі зворотного зв'язку підтримується в деяких прикладах. Багато способів можуть бути також використані для логічного відображення активних несучих в системі. У системі HSDPA логічне відображення несучих в частоти може бути забезпечено за допомогою сигналізації RRC, і може бути зроблено таким чином: C1→F1, C2→F2, C3→F3 та C4→F4, де C1-C4 означають номери логічної несучої 1-4, і F1-F4 означають фактичні несучі частоти 1-4. В одному прикладі, якщо сконфігуровані 4 несучі DL, і NodeB деактивують 1 несучу, може бути перерахований можливий набір активних несучих, що одержується в результаті: 1) 3 несучі DL; 3 несучі не-MIMO; 2) 3 несучі DL; 2 несучі не-MIMO+1 несуча MIMO; 3) 3 несучі DL; 1 несуча не-MIMO+2 несучі MIMO; і 4) 3 несучі DL; 3 несучі MIMO. 16 UA 104235 C2 5 10 15 20 25 30 35 40 45 50 55 60 Через те, що можливо дуже багато комбінацій, можуть вимагатися правила для відображення. В одному прикладі повинен підтримуватися порядок логічного відображення, коли несуча буде деактивована. Фіг. 20 є послідовністю операцій способу 2000 для конфігурування каналу керування висхідної лінії зв'язку. Спосіб 2000 може бути виконаний, наприклад, повністю або частково за допомогою UE 115, як описано з посиланнями на Фіг. 1, 2, 4 або 6, реалізованому в системі 100 згідно з Фіг. 1 або системі 200 згідно з Фіг. 2. На етапі 2005 інформація якості каналу оцінюється для множини несучих низхідної лінії зв'язку. На етапі 2010 канал керування висхідної лінії зв'язку конфігурується на основі, щонайменше частково, ряду несучих в згаданій множині. Фіг. 21 є послідовністю операцій способу 2100 для конфігурування каналу керування висхідної лінії зв'язку. Спосіб 2100 може бути виконаний, наприклад, повністю або частково за допомогою UE 115, як описано з посиланнями на Фіг. 1, 2, 4 або 6, реалізованому в системі 100 згідно з Фіг. 1 або системі 200 згідно з Фіг. 2. На етапі 2105 інформація якості каналу оцінюється для множини несучих низхідної лінії зв'язку. На етапі 2110 ідентифікується кількість активних несучих. На етапі 2115 ідентифікується кількість активних несучих, сконфігурованих за допомогою MIMO. На етапі 2120 канал керування висхідної лінії зв'язку конфігурується на основі, щонайменше частково, кількості несучих в згаданій множині і кількості несучих, сконфігурованих з MIMO, де цикл передачі зворотного зв'язку залишається постійним. Фіг. 22 є послідовністю операцій способу 2200 для конфігурування каналу керування висхідної лінії зв'язку. Спосіб 2200 може бути виконаний, наприклад, повністю або частково за допомогою UE 115, як описано з посиланнями на Фіг. 1, 2, 4 або 6, реалізованому в системі 100 згідно з Фіг. 1 або системі 200 згідно з Фіг. 2. На етапі 2205 ідентифікується кількість активних несучих по низхідній лінії зв'язку. На етапі 2210 ідентифікується ряд активних несучих, сконфігурованих з MIMO. На етапі 2215 ідентифікуються CQI та інформація підтвердження для кожної активної несучої. На етапі 2220 кодові книги, використання повторення і відображення, зв'язані з передачею інформації підтвердження, вибираються на основі кількості активних несучих і кількості несучих MIMO. На етапі 2225 кодові книги, використання повторення і відображення, зв'язане з передачею CQI, вибираються на основі кількості активних несучих і кількості несучих MIMO. ЗАУВАЖЕННЯ ВІДНОСНО ОПИСУ Докладний опис, сформульований вище спільно з прикладеними кресленнями, описує зразкові варіанти здійснення і не представляє єдині варіанти здійснення, які можуть бути реалізовані або які знаходяться в обсязі формули винаходу. Термін "зразковий", що використовується протягом цього опису, означає "такий, що служить як приклад, випадок або ілюстрація", а не "переважний" або "найкращій в порівнянні з іншими варіантами здійснення". Докладний опис включає в себе конкретні деталі з метою забезпечення повного розуміння описаних способів. Однак ці способи можуть здійснюватися без цих конкретних подробиць. У деяких випадках широко відомі структури і пристрої показані в формі блок-схеми, щоб уникнути ускладнення розуміння понять описаних варіантів здійснення. Інформація і сигнали можуть бути представлені, використовуючи будь-яку множину різних технологій та способів. Наприклад, дані, інструкції, команди, інформація, сигнали, біти, символи та елементи сигналу, на які можна посилатися протягом усього вищезазначеного опису, можуть бути представлені напругами, струмами, електромагнітними хвилями, магнітними полями або частинками, оптичними полями або частинками, або будь-якою їх комбінацією. Різні ілюстративні блоки, сервери і модулі, описані спільно з розкриттям в даному описі, можуть бути реалізовані або виконані процесором загального призначення, цифровим сигнальним процесором (DSP), спеціалізованою інтегральною схемою (ASIC), програмованою користувачем вентильною матрицею (FPGA) або іншим програмованим логічним пристроєм, логікою на дискретних елементах або транзисторах, дискретними компонентами апаратного забезпечення або будь-якою їх комбінацією, сконструйованою для виконання функцій, описаних в даному описі. Процесор загального призначення може бути мікропроцесором, але в альтернативі, процесор може бути будь-яким звичайним процесором, контролером, мікроконтролером або кінцевим автоматом. Процесор може бути також реалізований як комбінація обчислювальних пристроїв, наприклад, комбінація DSP і мікропроцесора, множинних мікропроцесорів, одного або більше мікропроцесорів спільно з ядром DSP, або будь-яка інша така конфігурація. Функції, описані в даному описі, можуть бути реалізовані в апаратному забезпеченні, програмному забезпеченні, виконаному процесором, програмно-апаратному забезпеченні або будь-якій їх комбінації. Якщо реалізовано в програмному забезпеченні, виконаному процесором, 17 UA 104235 C2 5 10 15 20 25 30 35 40 45 50 55 60 функції можуть бути збережені або передані як одна або більше команд або код на зчитуваному комп'ютером носії. Зчитувані комп'ютером носії включають в себе як комп'ютерні запам'ятовуючі носії, так і комунікаційні носії, що включають в себе будь-який носій, який полегшує передачу комп'ютерної програми від одного місця до іншого. Запам'ятовуючий носій може бути будь-яким доступним носієм, який може бути доступним за допомогою комп'ютера загального призначення або спеціального призначення. За допомогою прикладу, а не обмеження, зчитувані комп'ютером носії можуть містити RAM, ROM, EEPROM, CD-ROM або інший запам'ятовуючий пристрій на оптичних дисках, запам'ятовуючий пристрій на магнітних дисках або інші магнітні запам'ятовуючі пристрої, або будь-який інший носій, який може бути використаний, щоб переносити або зберігати засіб бажаного програмного коду в формі команд або структур даних, і який може бути доступним за допомогою комп'ютера загального призначення або спеціального призначення, або процесора загального призначення або спеціального призначення. Крім того, будь-яке з'єднання може належно називатися зчитуваним комп'ютером носієм. Наприклад, якщо програмне забезпечення передається від вебсайту, сервера або іншого віддаленого джерела, використовуючи коаксіальний кабель, волоконно-оптичний кабель, виту пару, абонентську цифрову лінію (DSL) або бездротові технології, такі як інфрачервоне випромінювання, радіо і мікрохвилі, то цей коаксіальний кабель, волоконно-оптичний кабель, вита пара, DSL або бездротові технології, такі як інфрачервоне випромінювання, радіо і мікрохвилі включаються у визначення носія. Диск (disk) та диск (disc), як використовуються в даному описі, включають в себе компакт-диск (CD), лазерний диск, оптичний диск, універсальний цифровий диск (DVD), дискету і диск blue-ray, де диски (disks) звичайно відтворюють дані магнітним способом, в той час як диски (discs) відтворюють дані оптичним чином за допомогою лазерів. Комбінації вищезазначеного повинні бути також включені в поняття зчитуваних комп'ютером носіїв. Попередній опис даного розкриття наданий, щоб дозволити фахівцеві в даній галузі виготовити або використати розкриття. Різні модифікації до розкриття будуть з готовністю очевидні для фахівців у даній галузі, і родові принципи, визначені в даному описі, можуть бути застосовані до інших змін, не відступаючи від суті або обсягу даного розкриття. Протягом усього даного розкриття термін "приклад" або "зразковий" вказує приклад або випадок і не має на увазі або вимагає ніякої переваги відміченому прикладу. Таким чином, розкриття не повинне обмежуватися прикладами і структурами, описаними в даному описі, але повинне одержати найширший обсяг, сумісний з принципами і новими ознаками, розкритими в даному описі. Ці блоки пристрою, індивідуально або всі разом, можуть бути реалізовані однією або більше спеціалізованими інтегральними схемами (схемами ASIC), пристосованими для виконання деяких або всіх застосовних функцій в апаратному забезпеченні. Альтернативно, функції можуть бути виконані одним або більше іншими блоками обробки (або ядрами) на одній або більше інтегральних схемах. В інших варіантах здійснення можуть бути використані інші типи інтегральних схем (наприклад, структуровані схеми ASIC/схема ASIC платформи, програмовані користувачем вентильні матриці (матриці FPGA) та інші напівзаказані схеми IC), які можуть бути запрограмовані будь-яким способом, відомим в даній галузі техніки. Функції кожного блока можуть також бути реалізовані, повністю або частково, командами, втіленими в пам'яті, відформатованій для виконання за допомогою одного або більше загальних процесорів або спеціалізованих процесорів. Посилальні позиції 100 система бездротового зв'язку 105 Вузли В 115 користувацьке обладнання 120 контролери радіомережі 125 базова мережа 130 мережа наземного радіо доступу UMTS (UTRAN) 200 мережа зв'язку 205 комутована телефонна мережа загального користування 210 мобільні комутаційні центри 235, 240, 245, 250 бездротові з'єднання 305 черга даних 310 елемент каналу для передачі 315 код програмного забезпечення 320 блок RF 330 інтерфейс мережі 335 селекторний елемент 340 процесор керування запитом 18 UA 104235 C2 5 10 15 20 25 30 35 40 45 50 345 джерело даних 350 блок керування 355 пам'ять 400 блок-схема користувацького обладнання 405 схема передачі 415 схема прийому 420 контролер потужності 425 процесор декодування 430 блок обробки 435 пам'ять 440 програмне або програмно-апаратне забезпечення 445 антени 450 шинна система 500 блок-схема блока для передачі від UE 505 джерело 506 дані 510 FQI/кодер 511 закодовані символи 515 блок чергування 516 символи сигналу 520 блок формату кадру 521 кадр 525 модулятор 526 модульовані дані 530 блок перетворення основної смуги частот в радіочастоту 535, 605 антени 536 сигнал по бездротовій лінії зв'язку 610 модуль приймача 615 модуль виявлення несучої 620 модуль вимірювання CQI 625 модель кодера зворотного зв'язку 630 модуль передавача 700 блок-схема модуля кодера 705 модуль вибору 710 модуль вибору кодового слова 715 модуль блока відображення 720 кодер 900, 1000, 1100, 1200 конфігурація двох інтервалів TTI 905, 1205 сигнал зворотного зв'язку CQI 1700, 1800, 1900 TTI 1705 кодова книга ACK/NAK DC-HSDPA 1710 кодова книга ACK/NAK SC-MIMO 1715 єдиний слот 1720 слот 1805 кодова книга ACK/NAK SC-HSDPA 1810 кодова книга ACK/NAK DC-MIMO 1815 кодова книга CQI SC-HSDPA 1820 кодова книга CQI DC-MIMO 1905 кодова книга ACK/NAK DC-MIMO 1910 кодова книга ACK/NAK SC-MIMO 1915 кодова книга CQI SC-HSDPA 1920 слот 19 UA 104235 C2 ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 35 40 45 50 55 1. Спосіб для бездротового зв'язку, який містить: оцінку інформації якості каналу для множини несучих низхідної лінії зв'язку; і конфігурування каналу керування висхідної лінії зв'язку на основі, щонайменше частково, ряду активованих несучих в згаданій множині. 2. Спосіб за п. 1, в якому конфігурування каналу керування висхідної лінії зв'язку містить: повторення кодового слова в межах частини інтервалу тактування передачі, коли є перша кількість активованих несучих в згаданій множині. 3. Спосіб за п. 2, в якому конфігурування каналу керування висхідної лінії зв'язку додатково містить: зменшення потужності в мобільному пристрої, що передає канал керування висхідної лінії зв'язку, у відповідь на повторення. 4. Спосіб за п. 1, в якому канал керування висхідної лінії зв'язку сконфігурований для підтримування постійного циклу зворотного зв'язку для різної кількості активованих несучих. 5. Спосіб за п. 1, в якому конфігурування каналу керування висхідної лінії зв'язку містить: кодування, коли є перша кількість активованих несучих в згаданій множині, інформації якості каналу для першої несучої в першому кодовому слові та інформації якості каналу для другої несучої у другому кодовому слові; і групування першого кодового слова і другого кодового слова для передачі в межах інтервалу тактування передачі. 6. Спосіб за п. 5, в якому конфігурування каналу керування висхідної лінії зв'язку додатково містить: групування, коли активована друга кількість множини несучих низхідної лінії зв'язку, інформації якості каналу для першої несучої в третьому кодовому слові; і повторення кодового слова в переданому інтервалі тактування. 7. Спосіб за п. 1, в якому конфігурування каналу керування висхідної лінії зв'язку містить: кодування, коли є перша кількість активованих несучих в згаданій множині, інформації підтвердження для першої несучої і другої несучої, використовуючи перше кодове слово, та інформації підтвердження для третьої несучої і четвертої несучої, використовуючи друге кодове слово; і групування першого кодового слова і другого кодового слова для передачі в межах слота інтервалу таксування передачі. 8. Спосіб за п. 7, в якому конфігурування каналу керування висхідної лінії зв'язку додатково містить: кодування, коли є друга кількість активованих несучих в згаданій множині, інформації підтвердження для однієї або більше несучих, використовуючи третє кодове слово; і повторення третього кодового слова в межах слота інтервалу тактування передачі. 9. Спосіб за п. 1, в якому конфігурування каналу керування висхідної лінії зв'язку містить: кодування, коли є три активовані несучі в згаданій множині, інформації підтвердження для першої несучої і другої несучої, використовуючи перше кодове слово, та інформації підтвердження для третьої несучої, використовуючи друге кодове слово; і групування першого кодового слова і другого кодового слова для передачі в межах слота інтервалу тактування передачі. 10. Спосіб за п. 1, в якому конфігурування каналу керування висхідної лінії зв'язку містить: кодування інформації підтвердження для однієї або більше несучих, використовуючи перше кодове слово для передачі в межах напівслота інтервалу тактування передачі. 11. Спосіб за п. 1, в якому конфігурування каналу керування висхідної лінії зв'язку додатково містить: конфігурування каналу керування висхідної лінії зв'язку на основі, щонайменше частково, того, чи сконфігурована одна або більше з множини несучих низхідної лінії зв'язку з МІМО. 12. Спосіб за п. 1, в якому конфігурування каналу керування висхідної лінії зв'язку додатково містить: використання першого коефіцієнта розширення по спектру для частини інтервалу тактування передачі, коли є перша кількість активованих несучих в згаданій множині; і використання другого коефіцієнта розширення по спектру для частини інтервалу тактування передачі, коли є друга кількість активованих несучих в згаданій множині, причому друга кількість відрізняється від першої кількості. UA 104235 C2 5 10 15 20 25 30 35 40 45 50 55 13. Спосіб за п. 1, в якому конфігурування каналу керування висхідної лінії зв'язку додатково містить: кодування, коли є переривчаста передача для однієї або більше активованих несучих в згаданій множині, інформації підтвердження для однієї або більше несучих, використовуючи кодове слово, що показує переривчасту передачу. 14. Спосіб за п. 1, в якому конфігурування каналу керування висхідної лінії зв'язку додатково містить: відображення першої несучої в першу частину інтервалу тактування передачі, коли є перша кількість активованих несучих в згаданій множині; і відображення першої несучої у другу частину інтервалу тактування передачі, коли є друга кількість активованих несучих в згаданій множині, причому друга кількість відрізняється від першої кількості. 15. Спосіб за п. 1, в якому конфігурування каналу керування висхідної лінії зв'язку додатково містить: ідентифікацію щонайменше чотирьох несучих, причому ці чотири несучі асоційовані з логічним послідовним порядком; ідентифікацію деактивації однієї з цих щонайменше чотирьох несучих; і збереження логічного послідовного порядку активних несучих, що залишилися, на каналі керування висхідної лінії зв'язку. 16. Спосіб за п. 1, в якому конфігурування каналу керування висхідної лінії зв'язку додатково містить: ідентифікацію активації першої кількості несучих; ідентифікацію активації додаткової несучої; і зміну конфігурації каналу керування висхідної лінії зв'язку, у відповідь на активацію додаткової несучої. 17. Мобільний термінал для бездротового зв'язку, який містить: модуль вимірювання інформації якості каналу, сконфігурований для оцінки інформації якості каналу для множини несучих низхідної лінії зв'язку; і модуль кодера зворотного зв'язку, з'єднаний з можливістю зв'язку з модулем вимірювання інформації якості каналу і сконфігурований для модифікації каналу керування висхідної лінії зв'язку на основі, щонайменше частково, ряду активованих несучих в згаданій множині. 18. Мобільний термінал за п. 17, в якому для модифікації каналу керування висхідної лінії зв'язку модуль кодера зворотного зв'язку сконфігурований для: повторення кодового слова для частини інтервалу тактування передачі, коли є перша кількість активованих несучих в згаданій множині; і використання різних кодових слів для частини інтервалу тактування передачі, коли є друга кількість активованих несучих в згаданій множині, причому друга кількість відрізняється від першої кількості. 19. Мобільний термінал за п. 17, в якому для модифікації каналу керування висхідної лінії зв'язку модуль кодера зворотного зв'язку сконфігурований для: повторення кодового слова в інтервалі тактування передачі; і зменшення потужності передачі в мобільному терміналі у відповідь на повторення. 20. Мобільний термінал за п. 17, в якому модуль кодера зворотного зв'язку сконфігурований для: підтримування постійного циклу зворотного зв'язку для різної кількості активованих несучих. 21. Мобільний термінал за п. 17, в якому для модифікації каналу керування висхідної лінії зв'язку модуль кодера зворотного зв'язку сконфігурований для: групування, коли активована перша кількість множини несучих низхідної лінії зв'язку, інформації якості каналу для першої несучої в першому кодовому слові; і повторення кодового слова в частині інтервалу тактування передачі. 22. Мобільний термінал за п. 21, в якому для модифікації каналу керування висхідної лінії зв'язку модуль кодера зворотного зв'язку сконфігурований для: кодування, коли є друга кількість активованих несучих в згаданій множині, інформації якості каналу для першої несучої у другому кодовому слові та інформації якості каналу для другої несучої в третьому кодовому слові; і групування другого кодового слова і третього кодового слова для передачі в межах частини інтервалу тактування передачі. 23. Мобільний термінал за п. 17, в якому для модифікації каналу керування висхідної лінії зв'язку модуль кодера зворотного зв'язку сконфігурований для: 21 UA 104235 C2 5 10 15 20 25 30 35 40 45 50 55 60 кодування, коли є перша кількість активованих несучих в згаданій множині, інформації підтвердження для першої несучої і другої несучої, використовуючи перше кодове слово, та інформації підтвердження для третьої несучої і четвертої несучої, використовуючи друге кодове слово; і групування першого кодового слова і другого кодового слова для передачі в межах слота інтервалу тактування передачі. 24. Мобільний термінал за п. 23, в якому для модифікації каналу керування висхідної лінії зв'язку модуль кодера зворотного зв'язку сконфігурований для: кодування, коли є друга кількість активованих несучих в згаданій множині, інформації підтвердження для двох несучих, використовуючи третє кодове слово; і повторення третього кодового слова в межах слота інтервалу тактування передачі. 25. Мобільний термінал за п. 17, в якому для модифікації каналу керування висхідної лінії зв'язку модуль кодера зворотного зв'язку сконфігурований для: кодування, коли є три активовані несучі в згаданій множині, інформації підтвердження для першої несучої і другої несучої, використовуючи перше кодове слово, та інформації підтвердження для третьої несучої, використовуючи друге кодове слово; і групування першого кодового слова і другого кодового слова для передачі в межах слота інтервалу тактування передачі. 26. Мобільний термінал за п. 17, в якому для модифікації каналу керування висхідної лінії зв'язку модуль кодера зворотного зв'язку сконфігурований для: кодування інформації підтвердження для однієї або більше несучих, використовуючи перше кодове слово для передачі в межах напівслота інтервалу тактування передачі. 27. Мобільний термінал за п. 17, в якому для модифікації каналу керування висхідної лінії зв'язку модуль кодера зворотного зв'язку сконфігурований для: кодування, коли є перша кількість активованих несучих в згаданій множині, інформації підтвердження для однієї або більше активованих несучих, використовуючи кодове слово, що показує переривчасту передачу. 28. Мобільний термінал за п. 17, в якому для модифікації каналу керування висхідної лінії зв'язку модуль кодера зворотного зв'язку сконфігурований для: модифікації каналу керування висхідної лінії зв'язку на основі, щонайменше частково, того, чи сконфігурована одна або більше з множини несучих низхідної лінії зв'язку з МІМО. 29. Мобільний термінал за п. 17, в якому для модифікації каналу керування висхідної лінії зв'язку модуль кодера зворотного зв'язку сконфігурований для: використання першого коефіцієнта розширення по спектру для частини інтервалу тактування передачі, коли є перша кількість активованих несучих в згаданій множині; і використання другого коефіцієнта розширення по спектру для частини інтервалу тактування передачі, коли є друга кількість активованих несучих в згаданій множині, причому друга кількість відрізняється від першої кількості. 30. Мобільний термінал за п. 17, в якому для модифікації каналу керування висхідної лінії зв'язку модуль кодера зворотного зв'язку сконфігурований для: відображення першої несучої в першу частину інтервалу тактування передачі, коли є перша кількість активованих несучих в згаданій множині; і відображення першої несучої у другу частину інтервалу тактування передачі, коли є друга кількість активованих несучих в згаданій множині, причому друга частина відрізняється від першої частини. 31. Мобільний термінал за п. 17, в якому щонайменше активовані чотири несучі, причому ці чотири несучі асоційовані з логічним послідовним порядком; і коли одна з цих щонайменше чотирьох несучих деактивується, логічний послідовний порядок активних несучих, що залишилися, зберігається в каналі керування висхідної лінії зв'язку. 32. Мобільний термінал за п. 17, в якому модуль вимірювання інформації якості каналу додатково сконфігурований для: ідентифікації першої кількості несучих; і ідентифікації активації додаткової несучої; і модуль кодера зворотного зв'язку додатково сконфігурований для модифікації конфігурації каналу керування висхідної лінії зв'язку у відповідь на активацію додаткової несучої. 33. Пристрій для бездротового зв'язку, який містить: засіб для оцінки інформації якості каналу для множини несучих низхідної лінії зв'язку; і засіб для конфігурування каналу керування висхідної лінії зв'язку на основі, щонайменше частково, ряду активованих несучих в згаданій множині. 22 UA 104235 C2 5 10 15 20 25 30 34. Пристрій за п. 33, в якому засіб для конфігурування каналу керування висхідної лінії зв'язку містить засіб для повторення кодового слова в межах частини інтервалу тактування передачі, коли є перша кількість активованих несучих в згаданій множині. 35. Пристрій за п. 34, в якому засіб для конфігурування каналу керування висхідної лінії зв'язку містить засіб для зменшення потужності в мобільному пристрої, що передає канал керування висхідної лінії зв'язку, у відповідь на повторення. 36. Пристрій за п. 33, в якому засіб для конфігурування каналу керування висхідної лінії зв'язку підтримує постійний цикл передачі зворотного зв'язку для різної кількості активованих несучих. 37. Пристрій за п. 33, в якому засіб для конфігурування каналу керування висхідної лінії зв'язку містить: засіб для конфігурування каналу керування висхідної лінії зв'язку на основі, щонайменше частково, того, чи сконфігурована одна або більше з множини несучих низхідної лінії зв'язку з МІМО. 38. Машиночитаний носій інформації, який містить: код для того, щоб змушувати комп'ютер оцінити інформацію якості каналу для множини несучих низхідної лінії зв'язку; і код для того, щоб змушувати комп'ютер конфігурувати канал керування висхідної лінії зв'язку на основі, щонайменше частково, ряду активованих несучих в згаданій множині. 39. Машиночитаний носій інформації за п. 38, в якому код для того, щоб змушувати комп'ютер конфігурувати канал керування висхідної лінії зв'язку, містить: код для того, щоб змушувати комп'ютер повторювати кодове слово в межах частини інтервалу тактування передачі, коли є перша кількість активованих несучих в згаданій множині. 40. Машиночитаний носій інформації за п. 39, в якому код для того, щоб змушувати комп'ютер конфігурувати канал керування висхідної лінії зв'язку, містить: код для того, щоб змушувати комп'ютер зменшувати потужність в мобільному пристрої, що передає канал керування висхідної лінії зв'язку, у відповідь на повторення. 41. Машиночитаний носій інформації за п. 38, в якому код для того, щоб змушувати комп'ютер конфігурувати канал керування висхідної лінії зв'язку, містить: код для того, щоб змушувати комп'ютер конфігурувати канал керування висхідної лінії зв'язку на основі, щонайменше частково, того, чи сконфігурована одна або більше з множини несучих низхідної лінії зв'язку з МІМО. 23 UA 104235 C2 24 UA 104235 C2 25 UA 104235 C2 26 UA 104235 C2 27 UA 104235 C2 28
ДивитисяДодаткова інформація
Автори англійськоюBharadwaj, Arjun, Sambhwani, Sharad, Deepak
Автори російськоюБхарадвадж Арджун, Самбхвани Шарад Дипак
МПК / Мітки
МПК: H04L 1/00, H04W 72/00
Мітки: висхідної, зв'язку, каналу, керування, конфігурація, лінії, гнучка
