Пристрій для фальцювання розгорток картонного паковання

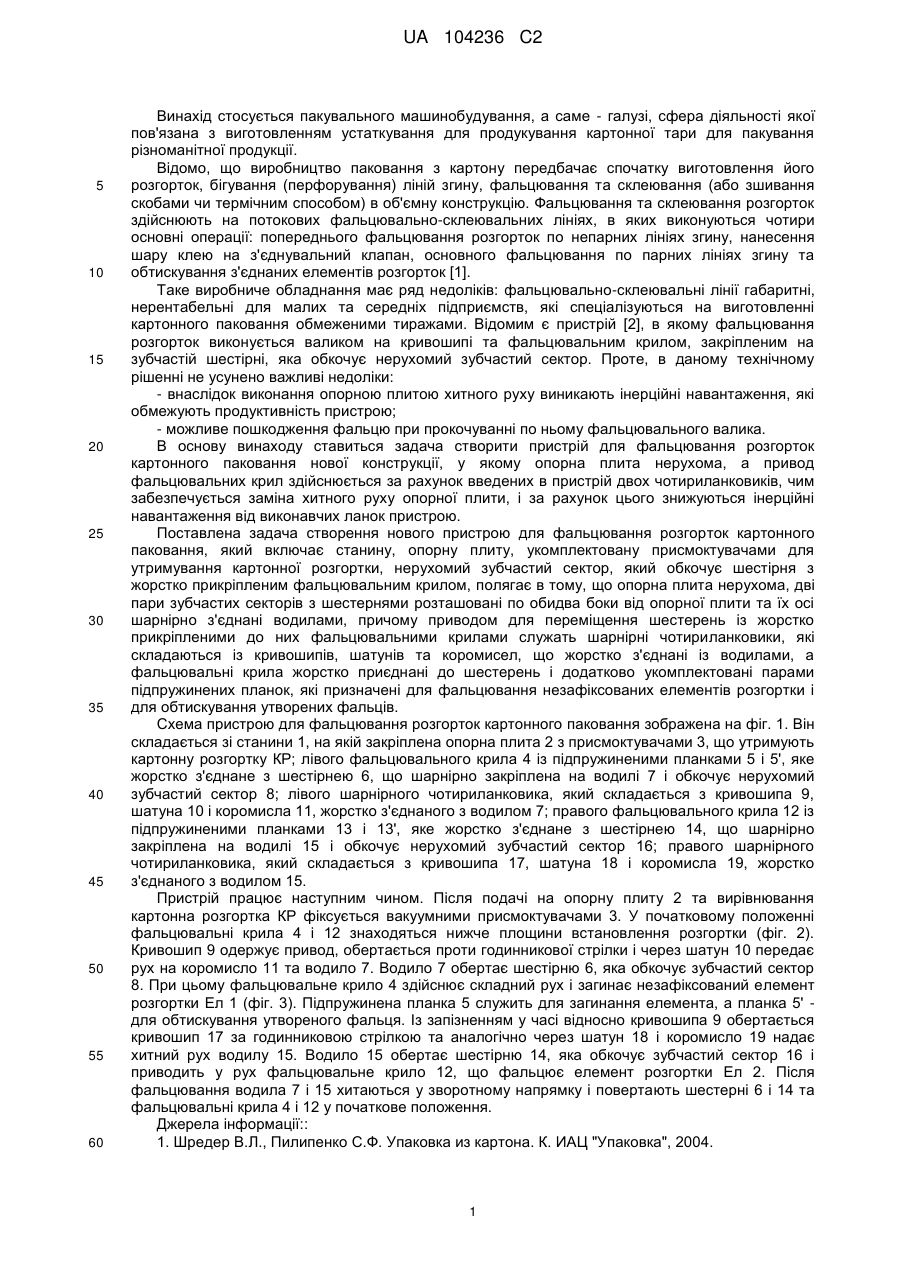

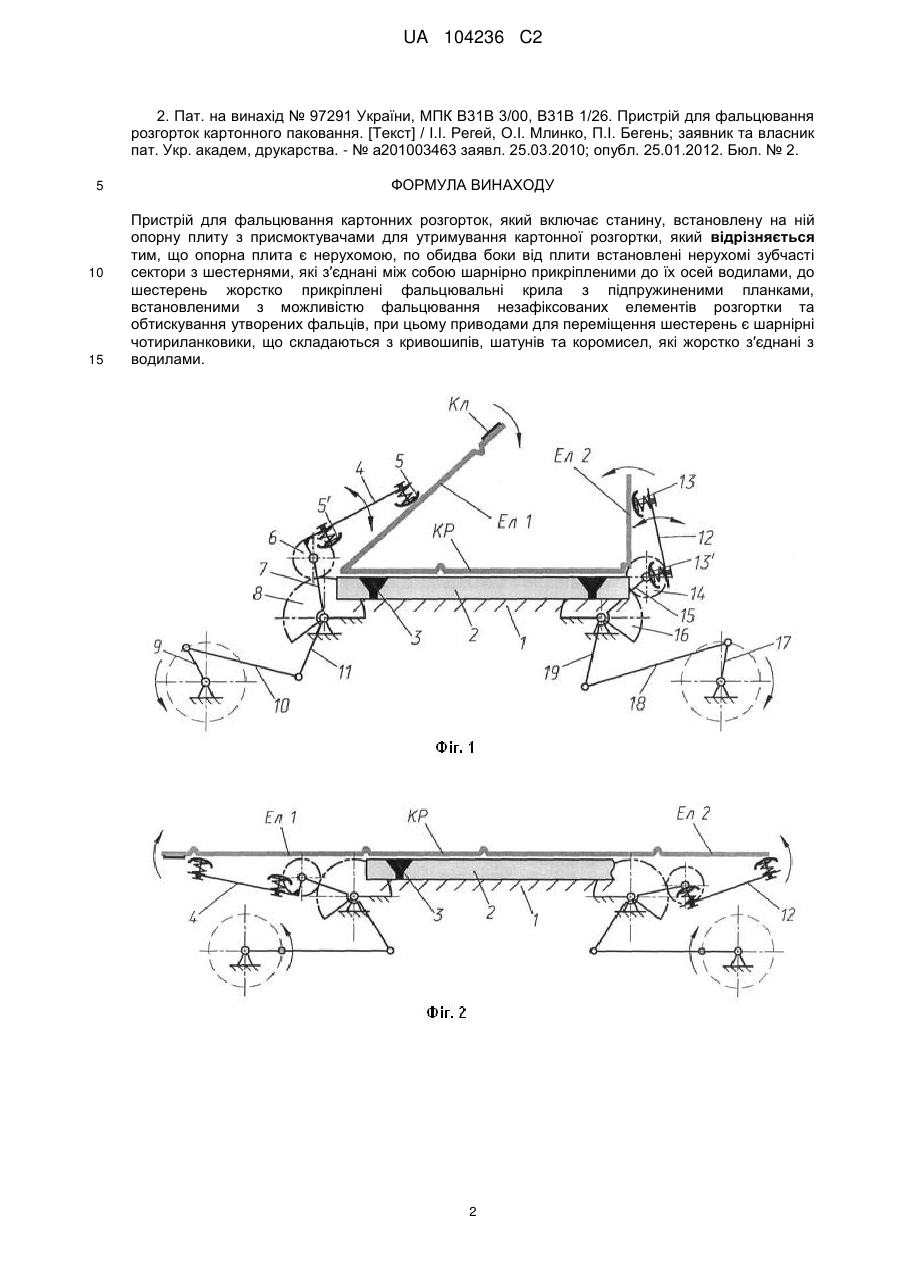

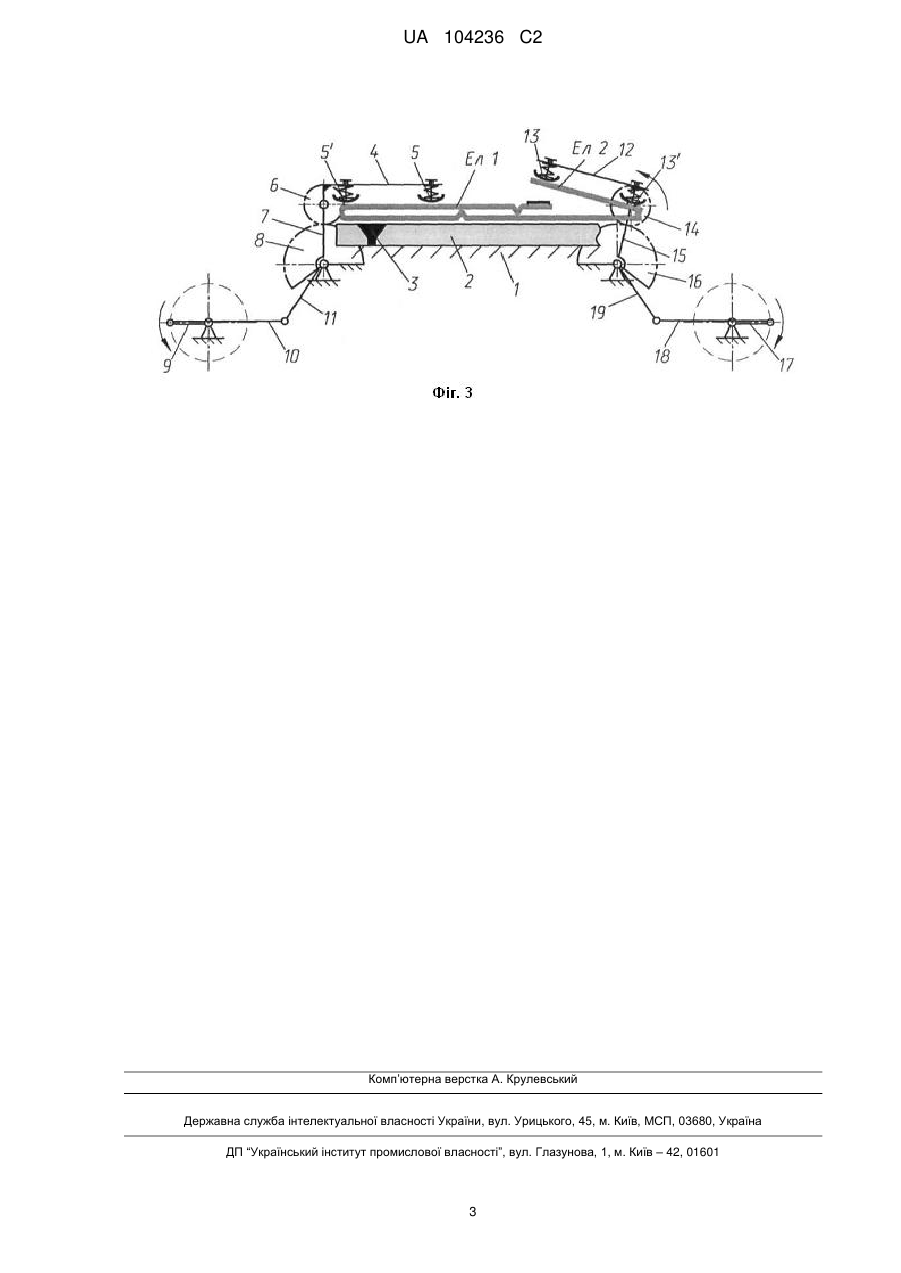

Реферат: Пристрій для фальцювання розгорток картонного паковання призначений для впровадження у виробництво паковань з картону, складається з нерухомої опорної плити з вакуумними присмоктувачами для закріплення картонної розгортки, лівого та правого фальцювальних вузлів, кожен з яких включає фальцювальне крило з підпружиненими планками, шестірню на водилі, нерухомий зубчастий сектор та кривошипно-коромисловий механізм. UA 104236 C2 (12) UA 104236 C2 UA 104236 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується пакувального машинобудування, а саме - галузі, сфера діяльності якої пов'язана з виготовленням устаткування для продукування картонної тари для пакування різноманітної продукції. Відомо, що виробництво паковання з картону передбачає спочатку виготовлення його розгорток, бігування (перфорування) ліній згину, фальцювання та склеювання (або зшивання скобами чи термічним способом) в об'ємну конструкцію. Фальцювання та склеювання розгорток здійснюють на потокових фальцювально-склеювальних лініях, в яких виконуються чотири основні операції: попереднього фальцювання розгорток по непарних лініях згину, нанесення шару клею на з'єднувальний клапан, основного фальцювання по парних лініях згину та обтискування з'єднаних елементів розгорток [1]. Таке виробниче обладнання має ряд недоліків: фальцювально-склеювальні лінії габаритні, нерентабельні для малих та середніх підприємств, які спеціалізуються на виготовленні картонного паковання обмеженими тиражами. Відомим є пристрій [2], в якому фальцювання розгорток виконується валиком на кривошипі та фальцювальним крилом, закріпленим на зубчастій шестірні, яка обкочує нерухомий зубчастий сектор. Проте, в даному технічному рішенні не усунено важливі недоліки: - внаслідок виконання опорною плитою хитного руху виникають інерційні навантаження, які обмежують продуктивність пристрою; - можливе пошкодження фальцю при прокочуванні по ньому фальцювального валика. В основу винаходу ставиться задача створити пристрій для фальцювання розгорток картонного паковання нової конструкції, у якому опорна плита нерухома, а привод фальцювальних крил здійснюється за рахунок введених в пристрій двох чотириланковиків, чим забезпечується заміна хитного руху опорної плити, і за рахунок цього знижуються інерційні навантаження від виконавчих ланок пристрою. Поставлена задача створення нового пристрою для фальцювання розгорток картонного паковання, який включає станину, опорну плиту, укомплектовану присмоктувачами для утримування картонної розгортки, нерухомий зубчастий сектор, який обкочує шестірня з жорстко прикріпленим фальцювальним крилом, полягає в тому, що опорна плита нерухома, дві пари зубчастих секторів з шестернями розташовані по обидва боки від опорної плити та їх осі шарнірно з'єднані водилами, причому приводом для переміщення шестерень із жорстко прикріпленими до них фальцювальними крилами служать шарнірні чотириланковики, які складаються із кривошипів, шатунів та коромисел, що жорстко з'єднані із водилами, а фальцювальні крила жорстко приєднані до шестерень і додатково укомплектовані парами підпружинених планок, які призначені для фальцювання незафіксованих елементів розгортки і для обтискування утворених фальців. Схема пристрою для фальцювання розгорток картонного паковання зображена на фіг. 1. Він складається зі станини 1, на якій закріплена опорна плита 2 з присмоктувачами 3, що утримують картонну розгортку КР; лівого фальцювального крила 4 із підпружиненими планками 5 і 5', яке жорстко з'єднане з шестірнею 6, що шарнірно закріплена на водилі 7 і обкочує нерухомий зубчастий сектор 8; лівого шарнірного чотириланковика, який складається з кривошипа 9, шатуна 10 і коромисла 11, жорстко з'єднаного з водилом 7; правого фальцювального крила 12 із підпружиненими планками 13 і 13', яке жорстко з'єднане з шестірнею 14, що шарнірно закріплена на водилі 15 і обкочує нерухомий зубчастий сектор 16; правого шарнірного чотириланковика, який складається з кривошипа 17, шатуна 18 і коромисла 19, жорстко з'єднаного з водилом 15. Пристрій працює наступним чином. Після подачі на опорну плиту 2 та вирівнювання картонна розгортка КР фіксується вакуумними присмоктувачами 3. У початковому положенні фальцювальні крила 4 і 12 знаходяться нижче площини встановлення розгортки (фіг. 2). Кривошип 9 одержує привод, обертається проти годинникової стрілки і через шатун 10 передає рух на коромисло 11 та водило 7. Водило 7 обертає шестірню 6, яка обкочує зубчастий сектор 8. При цьому фальцювальне крило 4 здійснює складний рух і загинає незафіксований елемент розгортки Ел 1 (фіг. 3). Підпружинена планка 5 служить для загинання елемента, а планка 5' для обтискування утвореного фальця. Із запізненням у часі відносно кривошипа 9 обертається кривошип 17 за годинниковою стрілкою та аналогічно через шатун 18 і коромисло 19 надає хитний рух водилу 15. Водило 15 обертає шестірню 14, яка обкочує зубчастий сектор 16 і приводить у рух фальцювальне крило 12, що фальцює елемент розгортки Ел 2. Після фальцювання водила 7 і 15 хитаються у зворотному напрямку і повертають шестерні 6 і 14 та фальцювальні крила 4 і 12 у початкове положення. Джерела інформації:: 1. Шредер В.Л., Пилипенко С.Ф. Упаковка из картона. К. ИАЦ "Упаковка", 2004. 1 UA 104236 C2 2. Пат. на винахід № 97291 України, МПК В31В 3/00, В31В 1/26. Пристрій для фальцювання розгорток картонного паковання. [Текст] / І.І. Регей, О.І. Млинко, П.І. Бегень; заявник та власник пат. Укр. академ, друкарства. - № а201003463 заявл. 25.03.2010; опубл. 25.01.2012. Бюл. № 2. 5 10 15 ФОРМУЛА ВИНАХОДУ Пристрій для фальцювання картонних розгорток, який включає станину, встановлену на ній опорну плиту з присмоктувачами для утримування картонної розгортки, який відрізняється тим, що опорна плита є нерухомою, по обидва боки від плити встановлені нерухомі зубчасті сектори з шестернями, які з′єднані між собою шарнірно прикріпленими до їх осей водилами, до шестерень жорстко прикріплені фальцювальні крила з підпружиненими планками, встановленими з можливістю фальцювання незафіксованих елементів розгортки та обтискування утворених фальців, при цьому приводами для переміщення шестерень є шарнірні чотириланковики, що складаються з кривошипів, шатунів та коромисел, які жорстко з′єднані з водилами. 2 UA 104236 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
