Пожежний сповіщувач (варіанти) для протипожежної системи або системи пожежного сповіщення і спосіб його компонування в даній системі

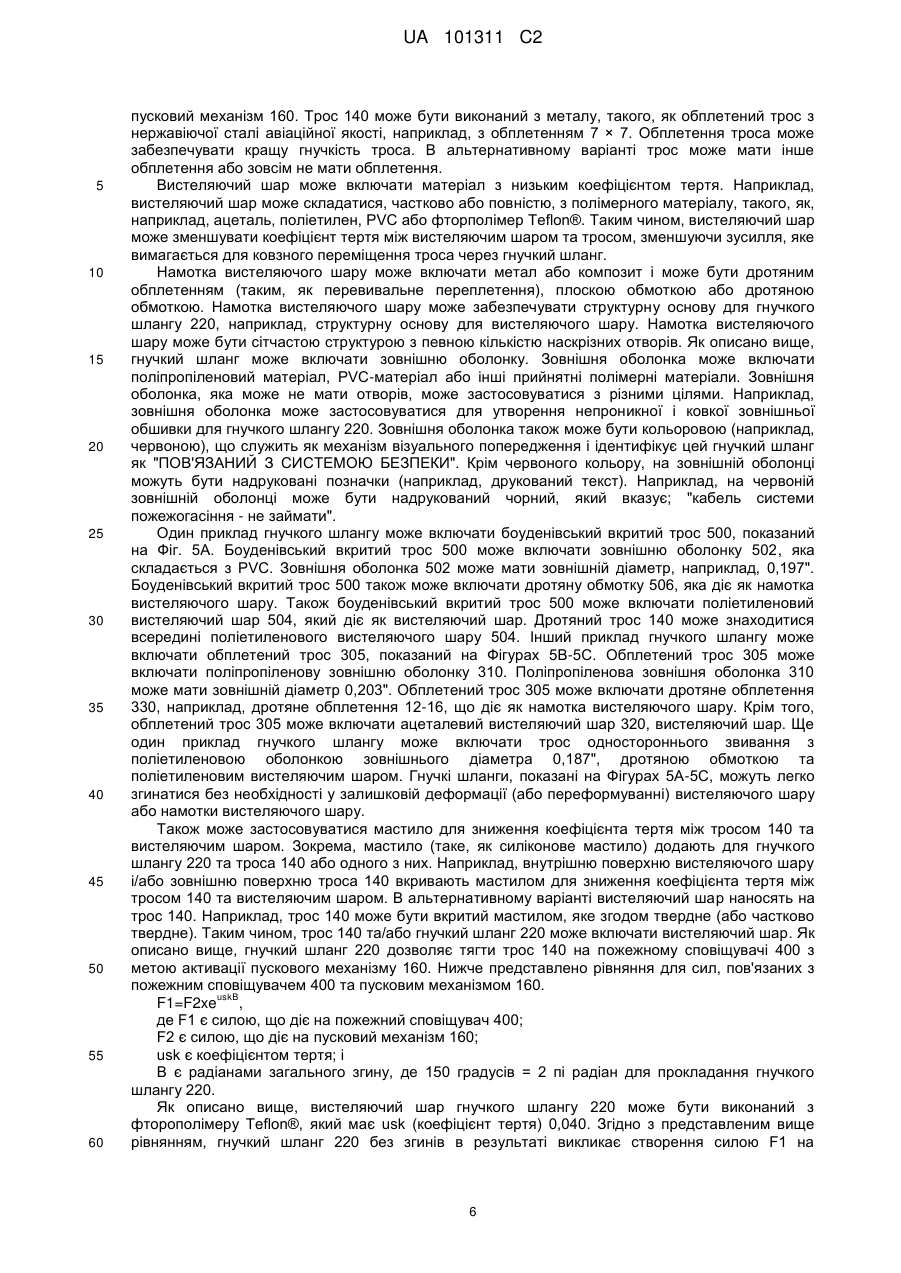

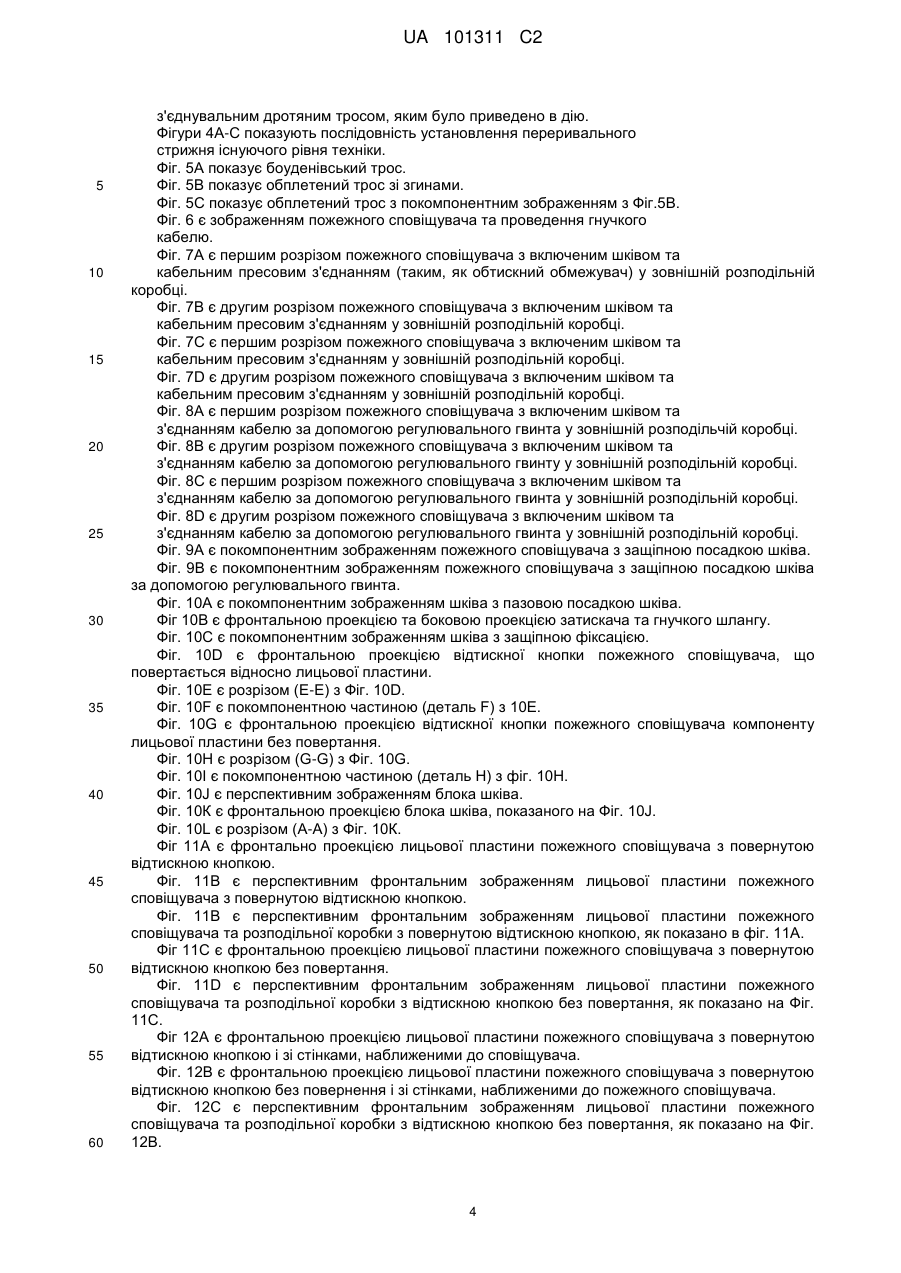

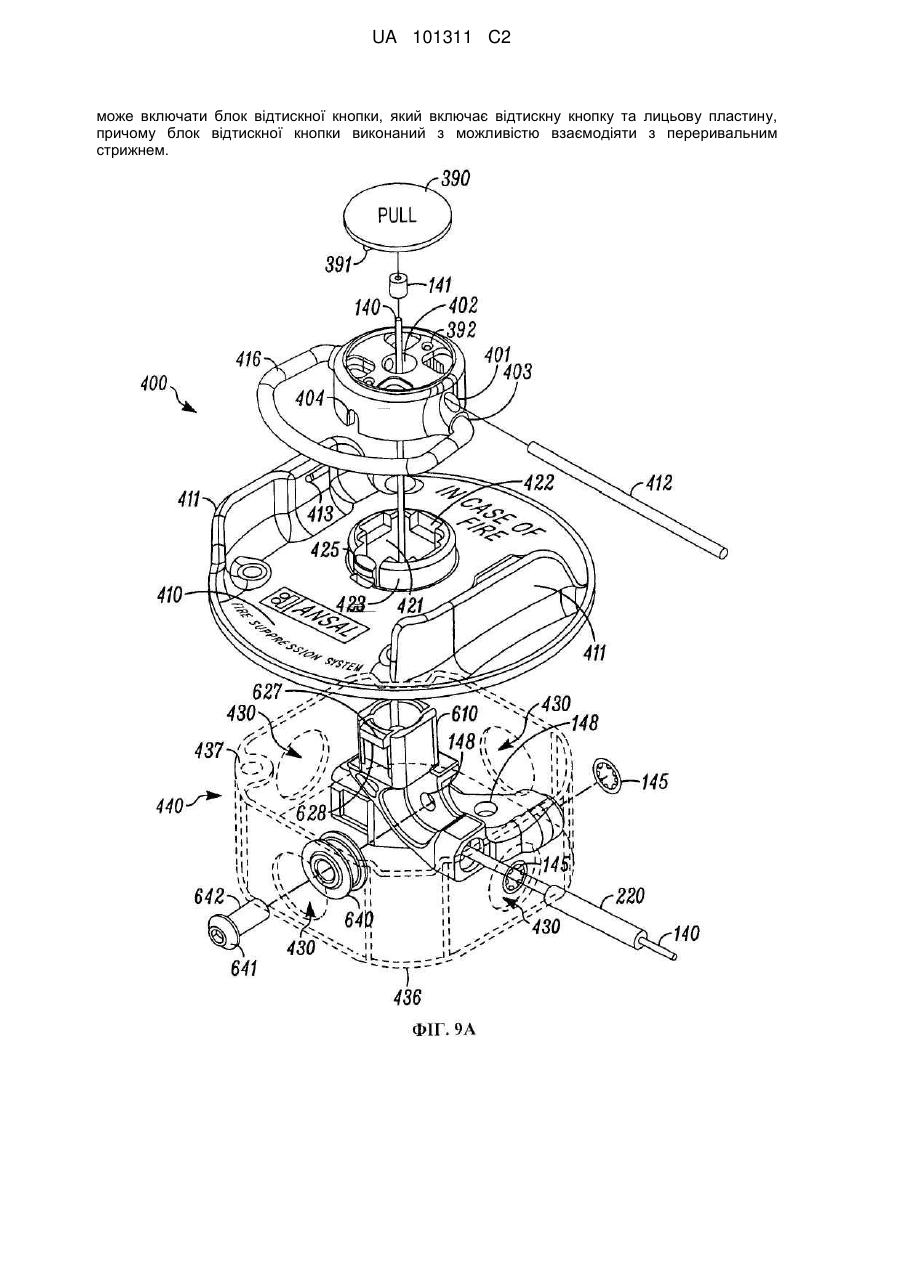

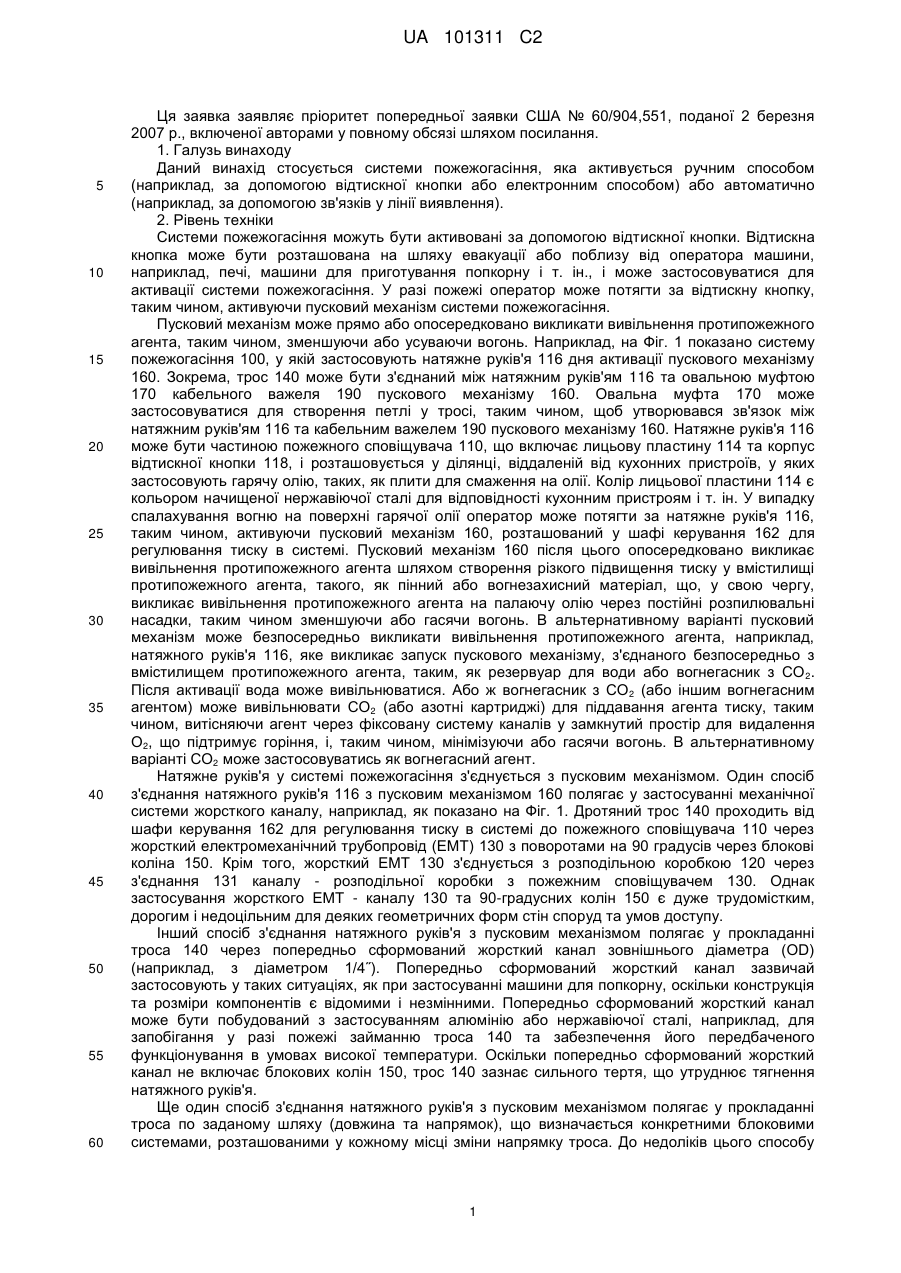

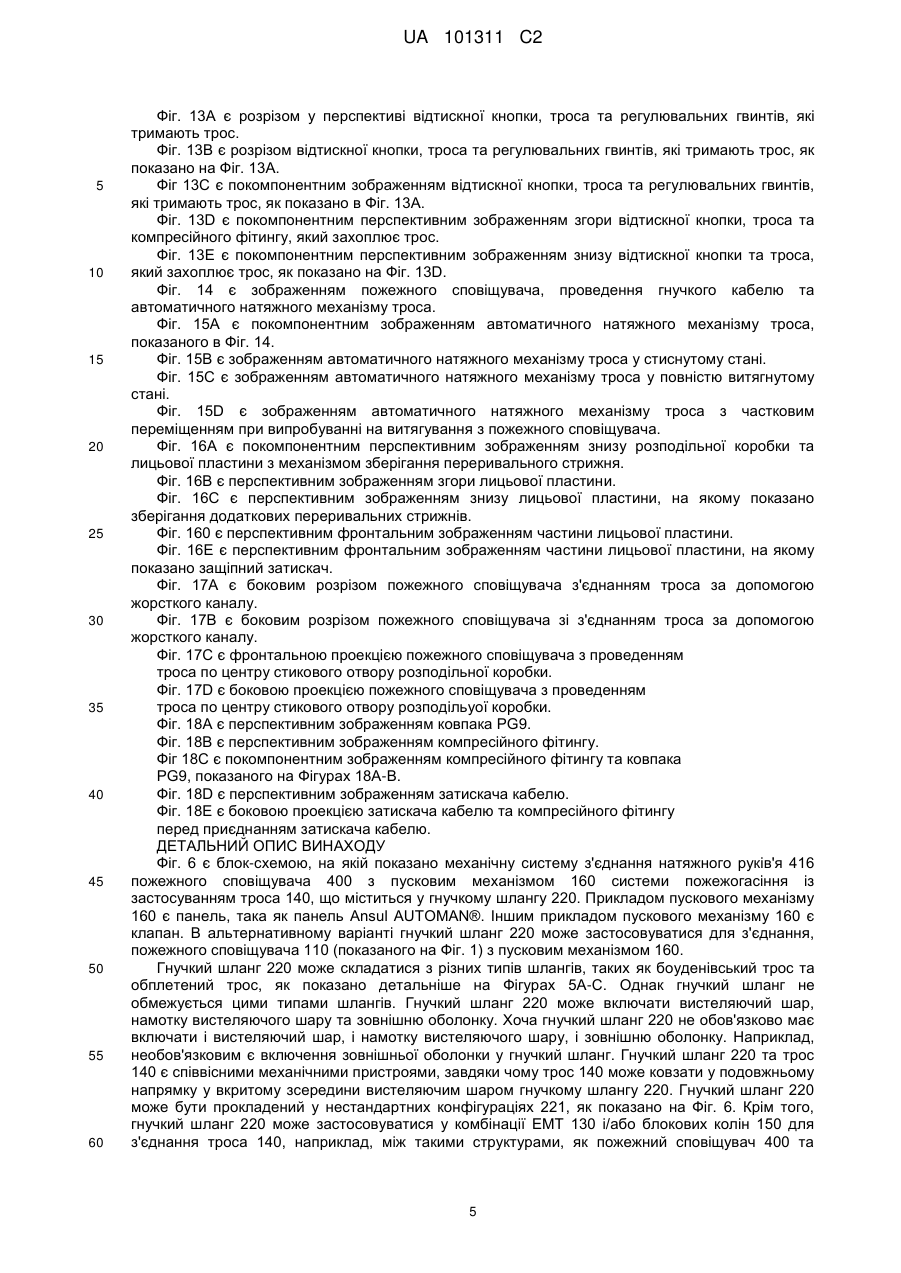

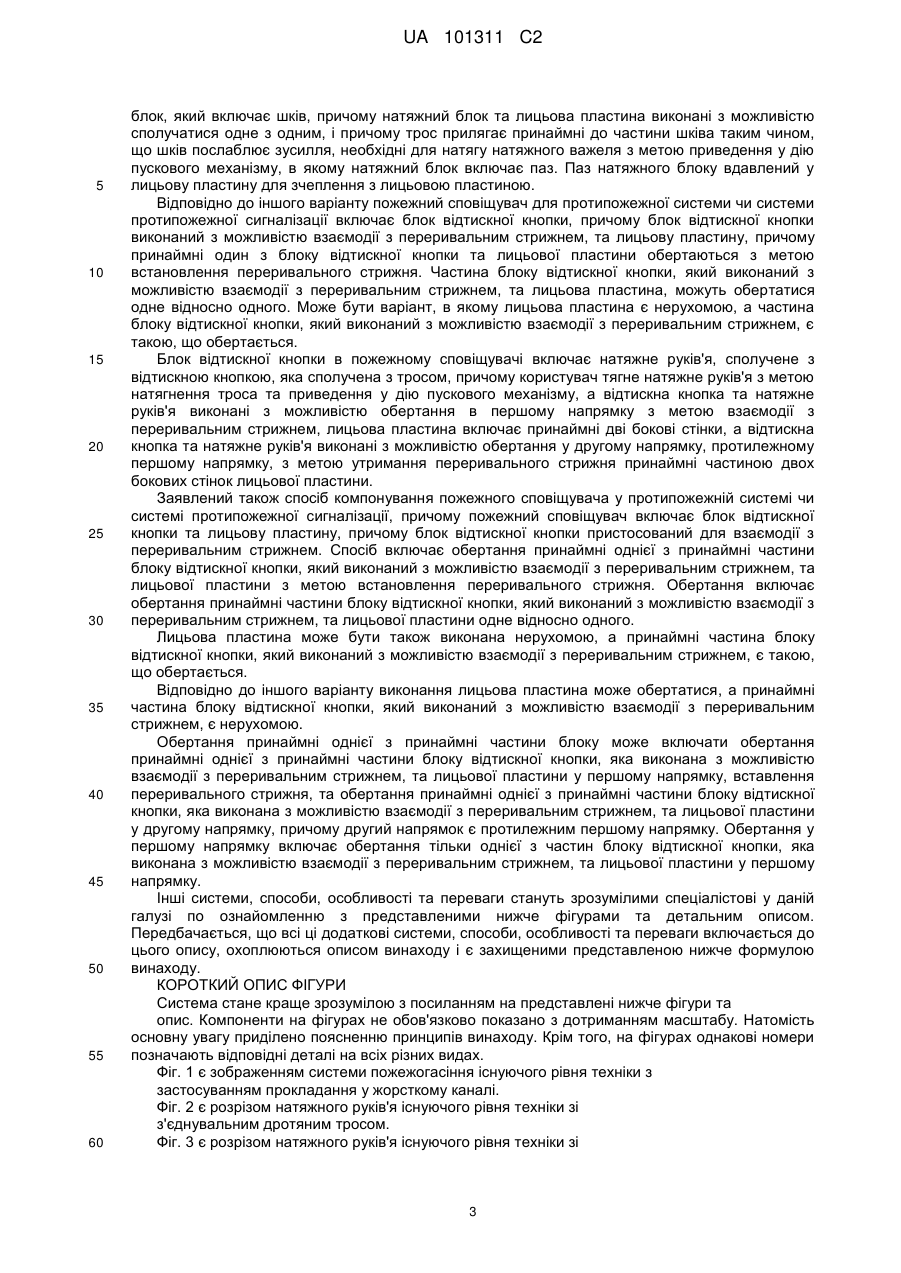

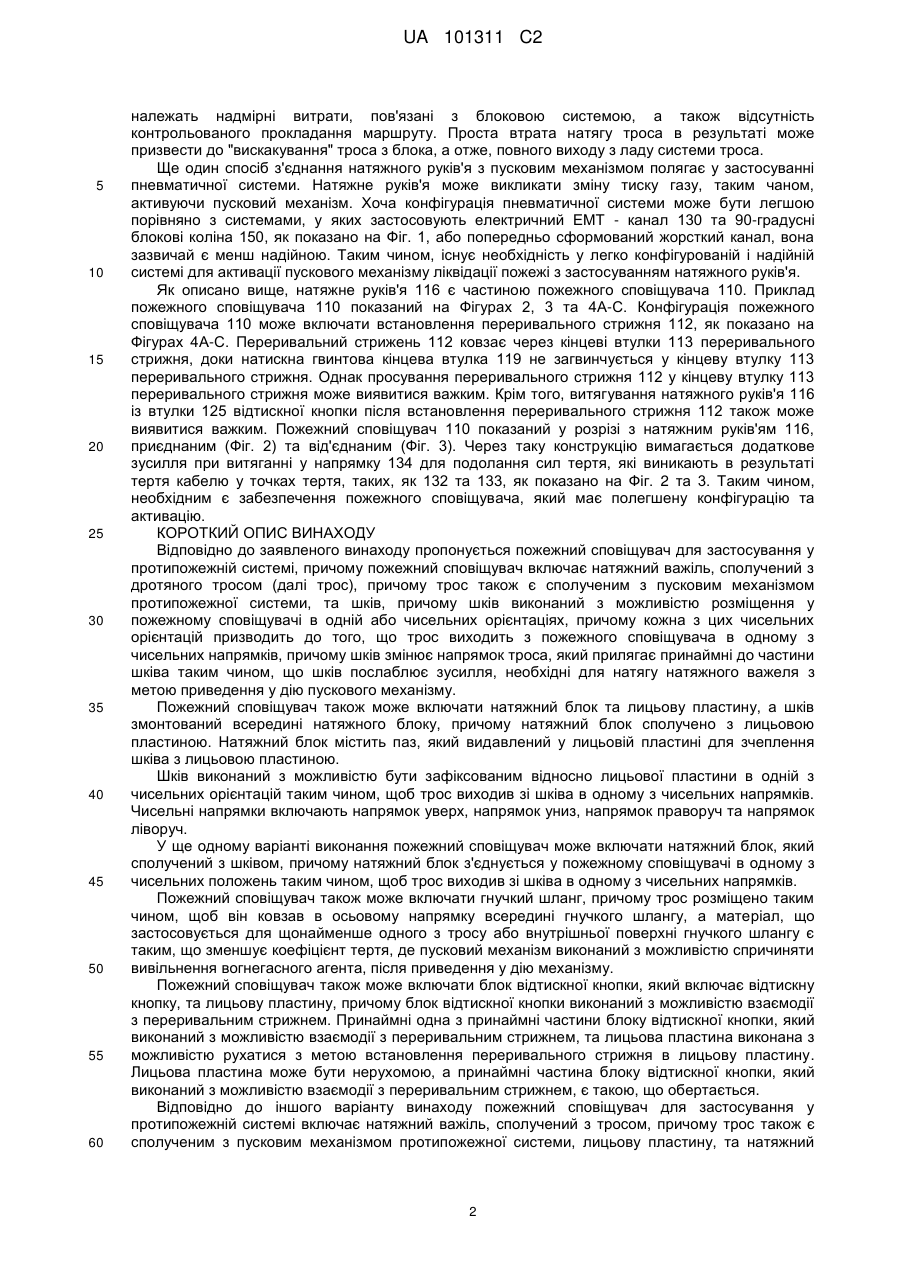

Реферат: Пропонується пожежний сповіщувач для застосування у протипожежній системі або системі пожежного сповіщення і спосіб його компонування в даній системі. Пожежний сповіщувач містить натяжний важіль, сполучений з дротяним тросом, причому трос також сполучений з пусковим механізмом протипожежної системи, та шків, причому шків виконаний з можливістю розміщення у пожежному сповіщувачі в одній або чисельних орієнтаціях, кожна з яких призводить до того, що трос виходить з пожежного сповіщувача в одному з чисельних напрямків. У іншому варіанті пожежний сповіщувач для застосування у протипожежній системі може включати натяжний блок та лицьову пластину, які виконані з можливістю сполучатися одне з одним, а шків змонтований всередині натяжного блока. Ще один варіант виконання пожежного сповіщувача включає натяжний блок, який сполучений з шківом, причому натяжний блок з'єднується у пожежному сповіщувачі в одному з чисельних положень таким чином, щоб трос виходив зі шківа в одному з чисельних напрямків. Пожежний сповіщувач також може включати гнучкий шланг, причому трос розміщено таким чином, що він ковзає в осьовому напрямку всередині гнучкого шланга, а матеріал, що застосовується для троса або внутрішньої поверхні гнучкого шланга є таким, що зменшує коефіцієнт тертя. Пожежний сповіщувач також UA 101311 C2 (12) UA 101311 C2 може включати блок відтискної кнопки, який включає відтискну кнопку та лицьову пластину, причому блок відтискної кнопки виконаний з можливістю взаємодіяти з переривальним стрижнем. UA 101311 C2 5 10 15 20 25 30 35 40 45 50 55 60 Ця заявка заявляє пріоритет попередньої заявки США № 60/904,551, поданої 2 березня 2007 р., включеної авторами у повному обсязі шляхом посилання. 1. Галузь винаходу Даний винахід стосується системи пожежогасіння, яка активується ручним способом (наприклад, за допомогою відтискної кнопки або електронним способом) або автоматично (наприклад, за допомогою зв'язків у лінії виявлення). 2. Рівень техніки Системи пожежогасіння можуть бути активовані за допомогою відтискної кнопки. Відтискна кнопка може бути розташована на шляху евакуації або поблизу від оператора машини, наприклад, печі, машини для приготування попкорну і т. ін., і може застосовуватися для активації системи пожежогасіння. У разі пожежі оператор може потягти за відтискну кнопку, таким чином, активуючи пусковий механізм системи пожежогасіння. Пусковий механізм може прямо або опосередковано викликати вивільнення протипожежного агента, таким чином, зменшуючи або усуваючи вогонь. Наприклад, на Фіг. 1 показано систему пожежогасіння 100, у якій застосовують натяжне руків'я 116 дня активації пускового механізму 160. Зокрема, трос 140 може бути з'єднаний між натяжним руків'ям 116 та овальною муфтою 170 кабельного важеля 190 пускового механізму 160. Овальна муфта 170 може застосовуватися для створення петлі у тросі, таким чином, щоб утворювався зв'язок між натяжним руків'ям 116 та кабельним важелем 190 пускового механізму 160. Натяжне руків'я 116 може бути частиною пожежного сповіщувача 110, що включає лицьову пластину 114 та корпус відтискної кнопки 118, і розташовується у ділянці, віддаленій від кухонних пристроїв, у яких застосовують гарячу олію, таких, як плити для смаження на олії. Колір лицьової пластини 114 є кольором начищеної нержавіючої сталі для відповідності кухонним пристроям і т. ін. У випадку спалахування вогню на поверхні гарячої олії оператор може потягти за натяжне руків'я 116, таким чином, активуючи пусковий механізм 160, розташований у шафі керування 162 для регулювання тиску в системі. Пусковий механізм 160 після цього опосередковано викликає вивільнення протипожежного агента шляхом створення різкого підвищення тиску у вмістилищі протипожежного агента, такого, як пінний або вогнезахисний матеріал, що, у свою чергу, викликає вивільнення протипожежного агента на палаючу олію через постійні розпилювальні насадки, таким чином зменшуючи або гасячи вогонь. В альтернативному варіанті пусковий механізм може безпосередньо викликати вивільнення протипожежного агента, наприклад, натяжного руків'я 116, яке викликає запуск пускового механізму, з'єднаного безпосередньо з вмістилищем протипожежного агента, таким, як резервуар для води або вогнегасник з СО 2. Після активації вода може вивільнюватися. Або ж вогнегасник з СО 2 (або іншим вогнегасним агентом) може вивільнювати СО2 (або азотні картриджі) для піддавання агента тиску, таким чином, витісняючи агент через фіксовану систему каналів у замкнутий простір для видалення О2, що підтримує горіння, і, таким чином, мінімізуючи або гасячи вогонь. В альтернативному варіанті СО2 може застосовуватись як вогнегасний агент. Натяжне руків'я у системі пожежогасіння з'єднується з пусковим механізмом. Один спосіб з'єднання натяжного руків'я 116 з пусковим механізмом 160 полягає у застосуванні механічної системи жорсткого каналу, наприклад, як показано на Фіг. 1. Дротяний трос 140 проходить від шафи керування 162 для регулювання тиску в системі до пожежного сповіщувача 110 через жорсткий електромеханічний трубопровід (ЕМТ) 130 з поворотами на 90 градусів через блокові коліна 150. Крім того, жорсткий ЕМТ 130 з'єднується з розподільною коробкою 120 через з'єднання 131 каналу - розподільної коробки з пожежним сповіщувачем 130. Однак застосування жорсткого ЕМТ - каналу 130 та 90-градусних колін 150 є дуже трудомістким, дорогим і недоцільним для деяких геометричних форм стін споруд та умов доступу. Інший спосіб з'єднання натяжного руків'я з пусковим механізмом полягає у прокладанні троса 140 через попередньо сформований жорсткий канал зовнішнього діаметра (ОD) (наприклад, з діаметром 1/4˝). Попередньо сформований жорсткий канал зазвичай застосовують у таких ситуаціях, як при застосуванні машини для попкорну, оскільки конструкція та розміри компонентів є відомими і незмінними. Попередньо сформований жорсткий канал може бути побудований з застосуванням алюмінію або нержавіючої сталі, наприклад, для запобігання у разі пожежі займанню троса 140 та забезпечення його передбаченого функціонування в умовах високої температури. Оскільки попередньо сформований жорсткий канал не включає блокових колін 150, трос 140 зазнає сильного тертя, що утруднює тягнення натяжного руків'я. Ще один спосіб з'єднання натяжного руків'я з пусковим механізмом полягає у прокладанні троса по заданому шляху (довжина та напрямок), що визначається конкретними блоковими системами, розташованими у кожному місці зміни напрямку троса. До недоліків цього способу 1 UA 101311 C2 5 10 15 20 25 30 35 40 45 50 55 60 належать надмірні витрати, пов'язані з блоковою системою, а також відсутність контрольованого прокладання маршруту. Проста втрата натягу троса в результаті може призвести до "вискакування" троса з блока, а отже, повного виходу з ладу системи троса. Ще один спосіб з'єднання натяжного руків'я з пусковим механізмом полягає у застосуванні пневматичної системи. Натяжне руків'я може викликати зміну тиску газу, таким чаном, активуючи пусковий механізм. Хоча конфігурація пневматичної системи може бути легшою порівняно з системами, у яких застосовують електричний ЕМТ - канал 130 та 90-градусні блокові коліна 150, як показано на Фіг. 1, або попередньо сформований жорсткий канал, вона зазвичай є менш надійною. Таким чином, існує необхідність у легко конфігурованій і надійній системі для активації пускового механізму ліквідації пожежі з застосуванням натяжного руків'я. Як описано вище, натяжне руків'я 116 є частиною пожежного сповіщувача 110. Приклад пожежного сповіщувача 110 показаний на Фігурах 2, 3 та 4А-С. Конфігурація пожежного сповіщувача 110 може включати встановлення переривального стрижня 112, як показано на Фігурах 4А-С. Переривальний стрижень 112 ковзає через кінцеві втулки 113 переривального стрижня, доки натискна гвинтова кінцева втулка 119 не загвинчується у кінцеву втулку 113 переривального стрижня. Однак просування переривального стрижня 112 у кінцеву втулку 113 переривального стрижня може виявитися важким. Крім того, витягування натяжного руків'я 116 із втулки 125 відтискної кнопки після встановлення переривального стрижня 112 також може виявитися важким. Пожежний сповіщувач 110 показаний у розрізі з натяжним руків'ям 116, приєднаним (Фіг. 2) та від'єднаним (Фіг. 3). Через таку конструкцію вимагається додаткове зусилля при витяганні у напрямку 134 для подолання сил тертя, які виникають в результаті тертя кабелю у точках тертя, таких, як 132 та 133, як показано на Фіг. 2 та 3. Таким чином, необхідним є забезпечення пожежного сповіщувача, який має полегшену конфігурацію та активацію. КОРОТКИЙ ОПИС ВИНАХОДУ Відповідно до заявленого винаходу пропонується пожежний сповіщувач для застосування у протипожежній системі, причому пожежний сповіщувач включає натяжний важіль, сполучений з дротяного тросом (далі трос), причому трос також є сполученим з пусковим механізмом протипожежної системи, та шків, причому шків виконаний з можливістю розміщення у пожежному сповіщувачі в одній або чисельних орієнтаціях, причому кожна з цих чисельних орієнтацій призводить до того, що трос виходить з пожежного сповіщувача в одному з чисельних напрямків, причому шків змінює напрямок троса, який прилягає принаймні до частини шківа таким чином, що шків послаблює зусилля, необхідні для натягу натяжного важеля з метою приведення у дію пускового механізму. Пожежний сповіщувач також може включати натяжний блок та лицьову пластину, а шків змонтований всередині натяжного блоку, причому натяжний блок сполучено з лицьовою пластиною. Натяжний блок містить паз, який видавлений у лицьовій пластині для зчеплення шківа з лицьовою пластиною. Шків виконаний з можливістю бути зафіксованим відносно лицьової пластини в одній з чисельних орієнтацій таким чином, щоб трос виходив зі шківа в одному з чисельних напрямків. Чисельні напрямки включають напрямок уверх, напрямок униз, напрямок праворуч та напрямок ліворуч. У ще одному варіанті виконання пожежний сповіщувач може включати натяжний блок, який сполучений з шківом, причому натяжний блок з'єднується у пожежному сповіщувачі в одному з чисельних положень таким чином, щоб трос виходив зі шківа в одному з чисельних напрямків. Пожежний сповіщувач також може включати гнучкий шланг, причому трос розміщено таким чином, щоб він ковзав в осьовому напрямку всередині гнучкого шлангу, а матеріал, що застосовується для щонайменше одного з тросу або внутрішньої поверхні гнучкого шлангу є таким, що зменшує коефіцієнт тертя, де пусковий механізм виконаний з можливістю спричиняти вивільнення вогнегасного агента, після приведення у дію механізму. Пожежний сповіщувач також може включати блок відтискної кнопки, який включає відтискну кнопку, та лицьову пластину, причому блок відтискної кнопки виконаний з можливістю взаємодії з переривальним стрижнем. Принаймні одна з принаймні частини блоку відтискної кнопки, який виконаний з можливістю взаємодії з переривальним стрижнем, та лицьова пластина виконана з можливістю рухатися з метою встановлення переривального стрижня в лицьову пластину. Лицьова пластина може бути нерухомою, а принаймні частина блоку відтискної кнопки, який виконаний з можливістю взаємодії з переривальним стрижнем, є такою, що обертається. Відповідно до іншого варіанту винаходу пожежний сповіщувач для застосування у протипожежній системі включає натяжний важіль, сполучений з тросом, причому трос також є сполученим з пусковим механізмом протипожежної системи, лицьову пластину, та натяжний 2 UA 101311 C2 5 10 15 20 25 30 35 40 45 50 55 60 блок, який включає шків, причому натяжний блок та лицьова пластина виконані з можливістю сполучатися одне з одним, і причому трос прилягає принаймні до частини шківа таким чином, що шків послаблює зусилля, необхідні для натягу натяжного важеля з метою приведення у дію пускового механізму, в якому натяжний блок включає паз. Паз натяжного блоку вдавлений у лицьову пластину для зчеплення з лицьовою пластиною. Відповідно до іншого варіанту пожежний сповіщувач для протипожежної системи чи системи протипожежної сигналізації включає блок відтискної кнопки, причому блок відтискної кнопки виконаний з можливістю взаємодії з переривальним стрижнем, та лицьову пластину, причому принаймні один з блоку відтискної кнопки та лицьової пластини обертаються з метою встановлення переривального стрижня. Частина блоку відтискної кнопки, який виконаний з можливістю взаємодії з переривальним стрижнем, та лицьова пластина, можуть обертатися одне відносно одного. Може бути варіант, в якому лицьова пластина є нерухомою, а частина блоку відтискної кнопки, який виконаний з можливістю взаємодії з переривальним стрижнем, є такою, що обертається. Блок відтискної кнопки в пожежному сповіщувачі включає натяжне руків'я, сполучене з відтискною кнопкою, яка сполучена з тросом, причому користувач тягне натяжне руків'я з метою натягнення троса та приведення у дію пускового механізму, а відтискна кнопка та натяжне руків'я виконані з можливістю обертання в першому напрямку з метою взаємодії з переривальним стрижнем, лицьова пластина включає принаймні дві бокові стінки, а відтискна кнопка та натяжне руків'я виконані з можливістю обертання у другому напрямку, протилежному першому напрямку, з метою утримання переривального стрижня принаймні частиною двох бокових стінок лицьової пластини. Заявлений також спосіб компонування пожежного сповіщувача у протипожежній системі чи системі протипожежної сигналізації, причому пожежний сповіщувач включає блок відтискної кнопки та лицьову пластину, причому блок відтискної кнопки пристосований для взаємодії з переривальним стрижнем. Спосіб включає обертання принаймні однієї з принаймні частини блоку відтискної кнопки, який виконаний з можливістю взаємодії з переривальним стрижнем, та лицьової пластини з метою встановлення переривального стрижня. Обертання включає обертання принаймні частини блоку відтискної кнопки, який виконаний з можливістю взаємодії з переривальним стрижнем, та лицьової пластини одне відносно одного. Лицьова пластина може бути також виконана нерухомою, а принаймні частина блоку відтискної кнопки, який виконаний з можливістю взаємодії з переривальним стрижнем, є такою, що обертається. Відповідно до іншого варіанту виконання лицьова пластина може обертатися, а принаймні частина блоку відтискної кнопки, який виконаний з можливістю взаємодії з переривальним стрижнем, є нерухомою. Обертання принаймні однієї з принаймні частини блоку може включати обертання принаймні однієї з принаймні частини блоку відтискної кнопки, яка виконана з можливістю взаємодії з переривальним стрижнем, та лицьової пластини у першому напрямку, вставлення переривального стрижня, та обертання принаймні однієї з принаймні частини блоку відтискної кнопки, яка виконана з можливістю взаємодії з переривальним стрижнем, та лицьової пластини у другому напрямку, причому другий напрямок є протилежним першому напрямку. Обертання у першому напрямку включає обертання тільки однієї з частин блоку відтискної кнопки, яка виконана з можливістю взаємодії з переривальним стрижнем, та лицьової пластини у першому напрямку. Інші системи, способи, особливості та переваги стануть зрозумілими спеціалістові у даній галузі по ознайомленню з представленими нижче фігурами та детальним описом. Передбачається, що всі ці додаткові системи, способи, особливості та переваги включається до цього опису, охоплюються описом винаходу і є захищеними представленою нижче формулою винаходу. КОРОТКИЙ ОПИС ФІГУРИ Система стане краще зрозумілою з посиланням на представлені нижче фігури та опис. Компоненти на фігурах не обов'язково показано з дотриманням масштабу. Натомість основну увагу приділено поясненню принципів винаходу. Крім того, на фігурах однакові номери позначають відповідні деталі на всіх різних видах. Фіг. 1 є зображенням системи пожежогасіння існуючого рівня техніки з застосуванням прокладання у жорсткому каналі. Фіг. 2 є розрізом натяжного руків'я існуючого рівня техніки зі з'єднувальним дротяним тросом. Фіг. 3 є розрізом натяжного руків'я існуючого рівня техніки зі 3 UA 101311 C2 5 10 15 20 25 30 35 40 45 50 55 60 з'єднувальним дротяним тросом, яким було приведено в дію. Фігури 4А-С показують послідовність установлення переривального стрижня існуючого рівня техніки. Фіг. 5А показує боуденівський трос. Фіг. 5В показує обплетений трос зі згинами. Фіг. 5С показує обплетений трос з покомпонентним зображенням з Фіг.5В. Фіг. 6 є зображенням пожежного сповіщувача та проведення гнучкого кабелю. Фіг. 7А є першим розрізом пожежного сповіщувача з включеним шківом та кабельним пресовим з'єднанням (таким, як обтискний обмежувач) у зовнішній розподільній коробці. Фіг. 7В є другим розрізом пожежного сповіщувача з включеним шківом та кабельним пресовим з'єднанням у зовнішній розподільній коробці. Фіг. 7С є першим розрізом пожежного сповіщувача з включеним шківом та кабельним пресовим з'єднанням у зовнішній розподільній коробці. Фіг. 7D є другим розрізом пожежного сповіщувача з включеним шківом та кабельним пресовим з'єднанням у зовнішній розподільній коробці. Фіг. 8А є першим розрізом пожежного сповіщувача з включеним шківом та з'єднанням кабелю за допомогою регулювального гвинта у зовнішній розподільчій коробці. Фіг. 8В є другим розрізом пожежного сповіщувача з включеним шківом та з'єднанням кабелю за допомогою регулювального гвинту у зовнішній розподільній коробці. Фіг. 8С є першим розрізом пожежного сповіщувача з включеним шківом та з'єднанням кабелю за допомогою регулювального гвинта у зовнішній розподільній коробці. Фіг. 8D є другим розрізом пожежного сповіщувача з включеним шківом та з'єднанням кабелю за допомогою регулювального гвинта у зовнішній розподільній коробці. Фіг. 9А є покомпонентним зображенням пожежного сповіщувача з защіпною посадкою шківа. Фіг. 9В є покомпонентним зображенням пожежного сповіщувача з защіпною посадкою шківа за допомогою регулювального гвинта. Фіг. 10А є покомпонентним зображенням шківа з пазовою посадкою шківа. Фіг 10В є фронтальною проекцією та боковою проекцією затискача та гнучкого шлангу. Фіг. 10С є покомпонентним зображенням шківа з защіпною фіксацією. Фіг. 10D є фронтальною проекцією відтискної кнопки пожежного сповіщувача, що повертається відносно лицьової пластини. Фіг. 10Е є розрізом (Е-Е) з Фіг. 10D. Фіг. 10F є покомпонентною частиною (деталь F) з 10Е. Фіг. 10G є фронтальною проекцією відтискної кнопки пожежного сповіщувача компоненту лицьової пластини без повертання. Фіг. 10Н є розрізом (G-G) з Фіг. 10G. Фіг. 10І є покомпонентною частиною (деталь Н) з фіг. 10Н. Фіг. 10J є перспективним зображенням блока шківа. Фіг. 10К є фронтальною проекцією блока шківа, показаного на Фіг. 10J. Фіг. 10L є розрізом (А-А) з Фіг. 10К. Фіг 11А є фронтально проекцією лицьової пластини пожежного сповіщувача з повернутою відтискною кнопкою. Фіг. 11В є перспективним фронтальним зображенням лицьової пластини пожежного сповіщувача з повернутою відтискною кнопкою. Фіг. 11В є перспективним фронтальним зображенням лицьової пластини пожежного сповіщувача та розподільної коробки з повернутою відтискною кнопкою, як показано в фіг. 11А. Фіг 11С є фронтальною проекцією лицьової пластини пожежного сповіщувача з повернутою відтискною кнопкою без повертання. Фіг. 11D є перспективним фронтальним зображенням лицьової пластини пожежного сповіщувача та розподільної коробки з відтискною кнопкою без повертання, як показано на Фіг. 11С. Фіг 12А є фронтальною проекцією лицьової пластини пожежного сповіщувача з повернутою відтискною кнопкою і зі стінками, наближеними до сповіщувача. Фіг. 12В є фронтальною проекцією лицьової пластини пожежного сповіщувача з повернутою відтискною кнопкою без повернення і зі стінками, наближеними до пожежного сповіщувача. Фіг. 12С є перспективним фронтальним зображенням лицьової пластини пожежного сповіщувача та розподільної коробки з відтискною кнопкою без повертання, як показано на Фіг. 12В. 4 UA 101311 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 13А є розрізом у перспективі відтискної кнопки, троса та регулювальних гвинтів, які тримають трос. Фіг. 13В є розрізом відтискної кнопки, троса та регулювальних гвинтів, які тримають трос, як показано на Фіг. 13А. Фіг 13С є покомпонентним зображенням відтискної кнопки, троса та регулювальних гвинтів, які тримають трос, як показано в Фіг. 13А. Фіг. 13D є покомпонентним перспективним зображенням згори відтискної кнопки, троса та компресійного фітингу, який захоплює трос. Фіг. 13Е є покомпонентним перспективним зображенням знизу відтискної кнопки та троса, який захоплює трос, як показано на Фіг. 13D. Фіг. 14 є зображенням пожежного сповіщувача, проведення гнучкого кабелю та автоматичного натяжного механізму троса. Фіг. 15А є покомпонентним зображенням автоматичного натяжного механізму троса, показаного в Фіг. 14. Фіг. 15В є зображенням автоматичного натяжного механізму троса у стиснутому стані. Фіг. 15С є зображенням автоматичного натяжного механізму троса у повністю витягнутому стані. Фіг. 15D є зображенням автоматичного натяжного механізму троса з частковим переміщенням при випробуванні на витягування з пожежного сповіщувача. Фіг. 16А є покомпонентним перспективним зображенням знизу розподільної коробки та лицьової пластини з механізмом зберігання переривального стрижня. Фіг. 16В є перспективним зображенням згори лицьової пластини. Фіг. 16С є перспективним зображенням знизу лицьової пластини, на якому показано зберігання додаткових переривальних стрижнів. Фіг. 160 є перспективним фронтальним зображенням частини лицьової пластини. Фіг. 16Е є перспективним фронтальним зображенням частини лицьової пластини, на якому показано защіпний затискач. Фіг. 17А є боковим розрізом пожежного сповіщувача з'єднанням троса за допомогою жорсткого каналу. Фіг. 17В є боковим розрізом пожежного сповіщувача зі з'єднанням троса за допомогою жорсткого каналу. Фіг. 17С є фронтальною проекцією пожежного сповіщувача з проведенням троса по центру стикового отвору розподільної коробки. Фіг. 17D є боковою проекцією пожежного сповіщувача з проведенням троса по центру стикового отвору розподільyої коробки. Фіг. 18А є перспективним зображенням ковпака РG9. Фіг. 18В є перспективним зображенням компресійного фітингу. Фіг 18С є покомпонентним зображенням компресійного фітингу та ковпака РG9, показаного на Фігурах 18А-В. Фіг. 18D є перспективним зображенням затискача кабелю. Фіг. 18Е є боковою проекцією затискача кабелю та компресійного фітингу перед приєднанням затискача кабелю. ДЕТАЛЬНИЙ ОПИС ВИНАХОДУ Фіг. 6 є блок-схемою, на якій показано механічну систему з'єднання натяжного руків'я 416 пожежного сповіщувача 400 з пусковим механізмом 160 системи пожежогасіння із застосуванням троса 140, що міститься у гнучкому шлангу 220. Прикладом пускового механізму 160 є панель, така як панель Ansul AUTOMAN®. Іншим прикладом пускового механізму 160 є клапан. В альтернативному варіанті гнучкий шланг 220 може застосовуватися для з'єднання, пожежного сповіщувача 110 (показаного на Фіг. 1) з пусковим механізмом 160. Гнучкий шланг 220 може складатися з різних типів шлангів, таких як боуденівський трос та обплетений трос, як показано детальніше на Фігурах 5А-С. Однак гнучкий шланг не обмежується цими типами шлангів. Гнучкий шланг 220 може включати вистеляючий шар, намотку вистеляючого шару та зовнішню оболонку. Хоча гнучкий шланг 220 не обов'язково має включати і вистеляючий шар, і намотку вистеляючого шару, і зовнішню оболонку. Наприклад, необов'язковим є включення зовнішньої оболонки у гнучкий шланг. Гнучкий шланг 220 та трос 140 є співвісними механічними пристроями, завдяки чому трос 140 може ковзати у подовжньому напрямку у вкритому зсередини вистеляючим шаром гнучкому шлангу 220. Гнучкий шланг 220 може бути прокладений у нестандартних конфігураціях 221, як показано на Фіг. 6. Крім того, гнучкий шланг 220 може застосовуватися у комбінації ЕМТ 130 і/або блокових колін 150 для з'єднання троса 140, наприклад, між такими структурами, як пожежний сповіщувач 400 та 5 UA 101311 C2 5 10 15 20 25 30 35 40 45 50 55 60 пусковий механізм 160. Трос 140 може бути виконаний з металу, такого, як обплетений трос з нержавіючої сталі авіаційної якості, наприклад, з обплетенням 7 × 7. Обплетення троса може забезпечувати кращу гнучкість троса. В альтернативному варіанті трос може мати інше обплетення або зовсім не мати обплетення. Вистеляючий шар може включати матеріал з низьким коефіцієнтом тертя. Наприклад, вистеляючий шар може складатися, частково або повністю, з полімерного матеріалу, такого, як, наприклад, ацеталь, поліетилен, РVС або фторполімер Теflon®. Таким чином, вистеляючий шар може зменшувати коефіцієнт тертя між вистеляючим шаром та тросом, зменшуючи зусилля, яке вимагається для ковзного переміщення троса через гнучкий шланг. Намотка вистеляючого шару може включати метал або композит і може бути дротяним обплетенням (таким, як перевивальне переплетення), плоскою обмоткою або дротяною обмоткою. Намотка вистеляючого шару може забезпечувати структурну основу для гнучкого шлангу 220, наприклад, структурну основу для вистеляючого шару. Намотка вистеляючого шару може бути сітчастою структурою з певною кількістю наскрізних отворів. Як описано вище, гнучкий шланг може включати зовнішню оболонку. Зовнішня оболонка може включати поліпропіленовий матеріал, РVC-матеріал або інші прийнятні полімерні матеріали. Зовнішня оболонка, яка може не мати отворів, може застосовуватися з різними цілями. Наприклад, зовнішня оболонка може застосовуватися для утворення непроникної і ковкої зовнішньої обшивки для гнучкого шлангу 220. Зовнішня оболонка також може бути кольоровою (наприклад, червоною), що служить як механізм візуального попередження і ідентифікує цей гнучкий шланг як "ПОВ'ЯЗАНИЙ З СИСТЕМОЮ БЕЗПЕКИ". Крім червоного кольору, на зовнішній оболонці можуть бути надруковані позначки (наприклад, друкований текст). Наприклад, на червоній зовнішній оболонці може бути надрукований чорний, який вказує; "кабель системи пожежогасіння - не займати". Один приклад гнучкого шлангу може включати боуденівський вкритий трос 500, показаний на Фіг. 5А. Боуденівський вкритий трос 500 може включати зовнішню оболонку 502, яка складається з РVС. Зовнішня оболонка 502 може мати зовнішній діаметр, наприклад, 0,197". Боуденівський вкритий трос 500 також може включати дротяну обмотку 506, яка діє як намотка вистеляючого шару. Також боуденівський вкритий трос 500 може включати поліетиленовий вистеляючий шар 504, який діє як вистеляючий шар. Дротяний трос 140 може знаходитися всередині поліетиленового вистеляючого шару 504. Інший приклад гнучкого шлангу може включати обплетений трос 305, показаний на Фігурах 5В-5С. Обплетений трос 305 може включати поліпропіленову зовнішню оболонку 310. Поліпропіленова зовнішня оболонка 310 може мати зовнішній діаметр 0,203". Обплетений трос 305 може включати дротяне обплетення 330, наприклад, дротяне обплетення 12-16, що діє як намотка вистеляючого шару. Крім того, обплетений трос 305 може включати ацеталевий вистеляючий шар 320, вистеляючий шар. Ще один приклад гнучкого шлангу може включати трос одностороннього звивання з поліетиленовою оболонкою зовнішнього діаметра 0,187", дротяною обмоткою та поліетиленовим вистеляючим шаром. Гнучкі шланги, показані на Фігурах 5А-5С, можуть легко згинатися без необхідності у залишковій деформації (або переформуванні) вистеляючого шару або намотки вистеляючого шару. Також може застосовуватися мастило для зниження коефіцієнта тертя між тросом 140 та вистеляючим шаром. Зокрема, мастило (таке, як силіконове мастило) додають для гнучкого шлангу 220 та троса 140 або одного з них. Наприклад, внутрішню поверхню вистеляючого шару і/або зовнішню поверхню троса 140 вкривають мастилом для зниження коефіцієнта тертя між тросом 140 та вистеляючим шаром. В альтернативному варіанті вистеляючий шар наносять на трос 140. Наприклад, трос 140 може бути вкритий мастилом, яке згодом твердне (або частково твердне). Таким чином, трос 140 та/або гнучкий шланг 220 може включати вистеляючий шар. Як описано вище, гнучкий шланг 220 дозволяє тягти трос 140 на пожежному сповіщувачі 400 з метою активації пускового механізму 160. Нижче представлено рівняння для сил, пов'язаних з пожежним сповіщувачем 400 та пусковим механізмом 160. uskB F1=F2xe , де F1 є силою, що діє на пожежний сповіщувач 400; F2 є силою, що діє на пусковий механізм 160; usk є коефіцієнтом тертя; і В є радіанами загального згину, де 150 градусів = 2 пі радіан для прокладання гнучкого шлангу 220. Як описано вище, вистеляючий шар гнучкого шлангу 220 може бути виконаний з фторополімеру Teflon®, який має usk (коефіцієнт тертя) 0,040. Згідно з представленим вище рівнянням, гнучкий шланг 220 без згинів в результаті викликає створення силою F1 на 6 UA 101311 C2 5 10 15 20 25 30 35 40 45 50 55 60 пожежному сповіщувачі 400 в 1 фунт сили в 1 фунт на пусковому механізмі 160 (як правило, не відбувається втрати сили, створеної від пожежного сповіщувача 400 до пускового механізму 160). Крім того, згідно з показаним вище рівнянням, гнучкий шланг 220 з сумою значення кутової кривизни 4,7 радіан (270 градусів) вимагає сили F1 на пожежному сповіщувачі 400 в 1,21 фунта для створення сили в 1 фунт на пусковому механізмі 160. Таким чином, навіть якщо гнучкий шланг 220 має суттєві згини, кількість сили, необхідна на пожежному сповіщувачі 400 для створення сили в 1 фунт на пусковому механізмі 160, є практично такою самою і суттєво не перевищує показник для гнучкого шлангу 220, який не має згинів. Отже, при порівнянні гнучкого шлангу з низьким коефіцієнтом тертя та інших шлангів з вищим коефіцієнтом тертя гнучкий шланг 220 не змушує оператора пожежного сповіщувача 400 докладати надмірної кількості сили для активації пускового механізму 160. Система пожежогасіння також може включати шків 610 з Фіг. 9А або 710 з Фіг. 9В. Шківи 610 та 710 можуть бути встановлені поблизу від пожежного сповіщувача 400, наприклад, з'єднуються з пожежним сповіщувачем, як показано на Фіг. 7А-D, 8А-D, 17А-В. Шківи 610 та 710 можуть бути з'єднані з пожежним сповіщувачем таким чином, щоб трос 140 міг доходити з шківа у будь-якому з багатьох напрямків. Наприклад, якщо пожежний сповіщувач 400 може бути закріплений врівень зі стінкою, трос 140 може виходити з шківа 610 або 710 у будь-якому верхньому напрямку (у напрямку стелі), нижньому напрямку (у напрямку підлоги), вправо та вліво. Шківи 610 та 710 можуть дозволяти встановлення у різних коробках, наприклад, у стандартній розподільній коробці 440, заглибній розподільній коробці 445 або без коробки. Для стандартної розподільної коробки шківи 610 та 710 можуть бути сконфігуровані у першій орієнтації (як показано на Фігурах 7А-В та 8А-В) для зовнішньої коробки. У першій конфігурації для стандартної електророзподільної коробки частина 615 або 715 може бути втиснута у лицьову пластину 410 у місці приймання 420 пожежного сповіщувача (як показано на фігурах 9А-В та 16D). Частини 615 або 715 можуть бути багатогранними, наприклад, можуть, мати квадратну форму, і можуть включати певну кількість пазів 726 або защіпних фіксаторів 627 для забезпечення примусового зчеплення шківів 610 та 710 з лицьовою пластиною 410. У такий спосіб і при квадратній конфігурації шківи 610 та 710 можуть проштовхуватись у лицьову пластину 410 у будь-якій з чотирьох позицій, таким чином дозволяючи виходити точкам виходу кабелю з розподільних коробок 440 та 445 у будь-якому з чотирьох отворів 430 або 431. У другій конфігурації для заглибної електророзподільної коробки частини 620 або 720 можуть втискатися у лицьову пластину 410 пожежного сповіщувача (як показано на Фігурах 7С-D та 8С-D). Частини 620 або 720 можуть бути багатогранними, наприклад, мати квадратну форму, і можуть мати певну кількість пазів 726 або защіпних фіксаторів 627. У такий спосіб і при квадратній конфігурації шківи 610 та 710 можуть втискатися у лицьову пластину 410 у будь-якій з чотирьох позицій, таким чином дозволяючи виходити точкам виходу кабелю шківів 610 та 710 з розподільної коробки 440 та 445 у будь-якому з чотирьох отворів 430 або 431, відповідно. Розпаодільна коробка 440 та 445 може включати дно 436 та нарізну маточину 437. Розподільна коробка 440 може стикуватися з ЕМТ 130 за допомогою з'єднання 131 шлангу з розподільною коробкою (як показано на Фіг. 17А), або може стикуватися з гнучким шлангом 220 за допомогою затискача кабелю (не показано на Фіг. 17В). Шківи 610 та 710 мають унікальну конфігурацію, яка забезпечує можливість входження польового кабелю до зовнішніх або заглибних електророзподільних коробок по осьовій лінії вхідних отворів 430 або 431 розподільної коробки як показано на Фігурах 17С-D. Шківи 610 та 710, показані на Фігурах 10А та 10В, можуть включати блок 640 та 740 з підшипниками або блок з втулкою, що має низьке тертя, з метою зменшення потреби у силі, необхідній для витягування троса 140 з пожежного сповіщувача при активації пускового механізму 160 шафи керування 200 для регулювання тиску в системі. Блок 640 або 740 може бути з'єднаний із шківом 610 або 710 за допомогою нарізної маточини на осі блока та затискача 147 на осі блока. Приклад засобів з'єднання блока включає застосування вала 641 на осі блока та нарізної осі блока 642 (для блока 640) або вала на осі блока 741 та нарізної осі блока 742 (для блока 740). В альтернативному варіанті затискач 147 на осі блока не вимагається. Наприклад, нарізна вісь 742 блока може бути вставлена у шків для закріплення блока 640 або 740. Фіг. 10А також показує приймач 725 стрижня відтискної кнопки, затискну утримувальну маточину 745 для гнучкого кабелю та затискну утримувальну маточину 747 для осі блока. Фіг. 10С також показує приймач 625 стрижня відтискної кнопки, затиловану поверхню 626 защіпного затискача, опорну площину 628 защіпного затискача та затискну утримувальну маточину 645 для гнучкого кабелю. Шківи 6і0 та 710 можуть з'єднуватися з гнучким шлангом 220 за допомогою 7 UA 101311 C2 5 10 15 20 25 30 35 40 45 50 55 60 суцільно виконаного або складового затискача 145. Затискач 145 може включати зуби або пластинки 146, які мають такий розмір, щоб внутрішній діаметр (ІD) затискача був дещо меншим за зовнішній діаметр (ОD) зовнішньої оболонки 310 гнучкого шлангу 220 для забезпечення примусового зчеплення зубів або пластинок 146 з зовнішньою оболонкою 310. Зуби або пластинки 146 можуть бути орієнтовані під таким кутом, щоб забезпечувалася можливість вставлення гнучкого шлангу у шківі 610 або 710 при застосуванні помірного ручного зусилля. Через заданий кут зубів або пластинок 146, як показано на Фігурах 10А та 10В, виймання гнучкого шлангу 220 із шківів 610 або 710 утруднюється, а отже, може вимагати застосування спеціального інструмента. В альтернативному варіанті може бути застосоване обтискання замість затискача 145 для з'єднання гнучкого шлангу 220 з шківами 610 або 710. Шківи 610 або 710 також можуть включати відповіді круглі стикові маточини на кожній точці виходу троса 140 для забезпечення прямого з'єднання шківів 610 та 710 з фітингами ЕМТ-каналів або іншими формами трубних муфт. Система пожежогасіння може включати лицьову пластину 410, яка з'єднується з шківами 610 та 710. Лицьова пластина 410 може включати текст однією або кількома мовами. Лицьова пластина 410 може з'єднуватися з шківами 610 та 710 різними способами, включаючи застосування одного або кількох регулювальних гвинтів 417 або защіпних замків 627 (показаних на Фіг. 10С), які можуть складати шківи 610 та 710 у лицьову пластину 410. В альтернативному варіанті замість регулювальних гвинтів 417 може застосовуватись обтискний з'єднувач. Утворена комбінація являє собою з'єднані у вузол лицьову пластину 410/шків 610 або 710. Якщо лицьова пластина 410 є сконфігурованою з защіпним замком, як показано на Фіг. 9А, складання шківа 610 у лицьову пластину 410 може виконуватися вручну без інструментів. Защіпний замок, як описується авторами і показується на Фіг. 9А, дозволяє застосовувати защіпний замок 425 між лицьовою пластиною та відтискною кнопкою для фіксації корпусу відтискної кнопки 418 у нормальній кутовій орієнтації, як показано на Фігурах 11С-D та 16Е. Защіпний замок 425 може застосовуватися для встановлення корпусу відтискної кнопки 418 на місце відразу після повороту корпусу відтискної кнопки 418 у кінцеву позицію. Таким чином, корпус відтискної кнопки 418 може повертатися відносно лицьової пластини 410. В альтернативному варіанті корпус відтискної кнопки 418 може залишатися нерухомим, а лицьова пластина 410 може повертатися. Лицьова пластина 410 може мати одну або декілька стінок 421 приймача центрального шківа лицьової пластини та ступінчастий фіксатор 422 лицьової пластини приймача центрального шківа, як показано наФіг. 16Е. Защіпний замок 425 дозволяє повертати корпус відтискної кнопки 418, наприклад, повертати за годинниковою стрілкою достатньою мірою для того, щоб переривальний стрижень 412 міг бути вставлений у корпус відтискної кнопки 418 при підготуванні до встановлення пожежного сповіщувача у нормальну орієнтацію, як показано на Фігурах 11А-D. Таким чином, вставлення переривального стрижня 412 може виконуватись у ділянках, де є достатня поверхня стінки з кожної сторони пожежного сповіщувача, а також у вузьких ділянках стінки. Це показано на Фігурах 12А-С, де стінка 117 є наближеною до лицьової пластини 410. Для вставлення переривального стрижня 412 корпус відтискної кнопки 418 повертають за годинниковою стрілкою (як показано на Фіг. 12А), а після встановлення переривального стрижня повертають проти годинникової стрілки (як показано на Фіг. 12В). Під час обертання корпусу відтискної кнопки 418 проти годинникової стрілки у напрямку позиції защіпного замка затискач 425 защіпного замка може залишатися притиснутим до його переміщення до відповідної затилованої поверхні 409, що знаходиться у корпусі відтискної кнопки, як показано Фігурах 10D-I та 13Е. Пожежний сповіщувач 400 включає ковпак 390 натяжного руків'я, маточину 391 для защіпного припасування ковпака та маточину для защіпного приймання корпусу ковпака 392, як показано на Фіг. 9а. Обтискний обмежувач 141 може застосовуватися для тримання ковпака 390 натяжного руків'я. Обтискний обмежувач 141 є одним з прикладів кабельного пресового з'єднання. Інший приклад кабельного пресового з'єднання може включати компресійний фітинг, який може застосовуватися замість обтискного обмежувача 141. Фіг. 9А також показує поперечний отвір для переривального стрижня 401, відвідний отвір для стопора 402 троса, кільцевий отвір 403 для ручки та проріз для інструмента 404. Лицьова пластина 410 може включати одну або декілька захисних бокових стінок 411, наприклад, по одній з кожного боку корпусу відтискної кнопки 418 та блоку натяжного руків'я 416, як показано на Фігурах 16В та 16D. Захисні стінки 411 можуть забезпечувати жорсткий бар'єр для захисту корпусу відтискної кнопки 418 та натяжного руків'я 416 від випадкових бокових ударів сторонніх об'єктів. Ці захисні бокові стінки 411 також можуть передбачати прорізи 413 для приймання кінців перерививальних стрижнів 412 при встановленні, як показано 8 UA 101311 C2 5 10 15 20 25 30 35 40 45 50 55 60 на Фіг. 17А-С. Крім того, лицьова пластина 410 може включати кругову канавку для натяжного руків'я лицьової пластини 423 та нарізну маточину 424 для регулювального гвинта відтискної кнопки Активація пожежного сповіщувача може виконуватися шляхом витягання корпусу відтискної кнопки 418 з пожежного сповіщувача 400. Ця дія може викликати розламування переривального стрижня 412, що дозволяє корпусові відтискної кнопки 418 відсуватися від лицьової пластини 410 і, таким чином, пересувати трос 140 через гнучкий шланг 220, таким чином, активуючи пусковий механізм 160. З'єднання троса 140 з корпусом відтискної кнопки 418 може здійснюватися різними шляхами, як показано на Фіг. 9В. Два способи представлено лише з метою пояснення. Перший спосіб, як показано на Фігурах 13А-С передбачає застосування одного або декількох регулювальних гвинтів 417 для закріплення троса 140 у фіксованій або постійній конфігурації з корпусом відтискної кнопки 418. У цій конфігурації трос 140 може бути просунутий у проріз 426 для троса маточини 428 для кабелю натяжного руків'я, як показано на Фіг.13С. Регулювальні гвинти 417 можуть бути притиснуті до троса 140 для викликання достатнього зчеплення з тросом для запобігання його вийманню, як показано на Фіг. 6. Як описано вище, у регулювальних гвинтах 417 немає необхідності, і можуть застосовуватись альтернативні способи, наприклад, застосуванням обтискного з'єднувача. Другий спосіб, як показано на Фігурах 13D-F, передбачає застосування компресійного фітингу 141 для створення надмірного кінця з'єднання троса для стримування або запобігання вийманню троса 140 з корпусу відтискної кнопки 418. У цій конфігурації ОD (зовнішній діаметр) компресійного фітингу 141 може бути більшим за ОD прорізу 426 для троса, для стримування або запобігання вийманню троса 140 з корпусу відтискної кнопки 418. Лицьова пластина 410 також може включати обмежувальні діафрагми 415 (показані на Фіг. 160), розташовані у кожній нарізній маточині 414 для закріплення лицьової пластини 410 (як показано на Фігурах 9А-В та 16D). Обмежувальні діафрагми 415 застосовують для зменшення або мінімізації будь-якого забруднення, наприклад, проникнення жиру, бруду або сажі крізь зовнішню поверхню лицьової пластини 410 до робочих компонентів та/або шланг троса 140 або відділення 200 комплекту пожежного сповіщувача, як показано на Фіг. 11 А. Лицьова пластини 410 та/або ковпак 390 натяжного руків'я також можуть включати різні позначення, наприклад, слова, як показано на Фігурах 9А-В та 100. Ці позначення можуть мати колір, який є відмінним від кольору іншої частини лицьової пластини 410 та ковпака 390 натяжного руків'я. Наприклад, колір може бути червоним, флуоресцентним або таким, що світиться у темряві; для відрізнення слів (та лицьової пластини) від оточення (наприклад, на алюмінієвому тлі). Переривальний стрижень 412 може бути виконаний з пластмаси або скла і, таким чином, може бути прозорим або непрозорим. Колір лицьової пластини 410 може виділятися, якщо дивитися через переривальний стрижень 412. Крім того, натяжне руків'я 416, переривальний стрижень 412, нарізна маточина 414 або обмежувальні діафрагми 415 (певністю або частково) можуть мати колір, який відрізняється від кольору іншої частини натяжного руків'я 416, переривального стрижня 412, нарізної маточини 414 або обмежувальних діафрагм 415, Або ж натяжне руків'я 416, переривальний стрижень 412, нарізна маточина 414 або обмежувальні діафрагми 415 можуть бути повністю червоними, флуоресцентними або такими, що світяться у темряві, для відрізнення від сусідньої деталі. І нарешті, кольори двох деталей, призначених для з'єднання, можуть бути вибрані таким чином, щоб кольори збігалися у разі належного встановлення (наприклад, суцільний червоний колір для нарізної маточини 414 та обмежувальної діафрагма 415 у разі їх належного встановлення), або таким чином, щоб кольори відрізнялися у разі належного встановлення (наприклад, червоний колір після алюмінієвого кольору, коли нарізна маточина 414 с належним чином вставленою в обмежувальній діафрагмі 415), Лицьова пластина 410 також може бути пристосована таким чином, щоб служити як засіб зберігання для предметів для обслуговування, таких, як додаткові переривальні стрижні 412. Один спосіб показано на Фігурах 16А та 16В. У разі, якщо пожежний сповіщувач 400 вимагає переконфігурації або встановлення у вихідний стан, наприклад, шляхом вставлення нового переривального стрижня, предмети, призначені для перевстановлення, можуть зберігатися поблизу від пожежного сповіщувача 400, наприклад, додаткові переривальні стрижні 412 можуть зберігатися на нижній стороні лицьової пластини 410, як показано на Фіг. 36А. ° Переривальні стрижні 412 можуть зберігатися під кутом 90 до показаних на Фігурах 16А та 16С. Якщо пожежний сповіщувач 400 є встановленим у виробничих умовах, технічний персонал часто може залишати додатковий трос 140 всередині шафи керування для регулювання тиску в системі 200. Ця додаткова довжина троса 140 може дозволяти переміщення корпусу відтискної кнопки 418 від пожежного сповіщувача 410 без активації пускового механізму 160. Пристрій 9 UA 101311 C2 5 10 15 20 25 30 35 40 45 50 55 автоматичного натягу троса може застосовуватися для регулювання "зони нечутливості'' троса 140 та підтримання натягу троса 140, хоча це не є обов'язковим. Один з прикладів пристрою автоматичного натягу включає пружину автоматичного натягу 142, показану на Фігурах 15А-В. Пружина автоматичного натягу 142 може застосовуватися для зменшення "зони нечутливості", як показано на Фігурах 15А-В. Пружина автоматичного натягу 142 може забезпечувати для технічного персоналу можливість експлуатаційного випробування проведення шлангу 130 або 220 без активації системи, як показано на Фіг. 15D, за допомогою тягового випробування з частковим переміщенням від пожежного сповіщувача. Наприклад, один технік, який знаходиться біля пожежного сповіщувача 400, може потягти за натяжне руків'я 416 з метою випробування пристрою. Якщо після тягнення за натяжне руків'я 416 ручка повертається у свою позицію (тобто, відпружинює назад), технік може визначити, що пружина автоматичного натягу 142 функціонує нормально, і трос є належно сконфігурованим. Пружина автоматичного натягу 142 також може забезпечувати активацію системи після приведення в дію корпусу відтискної кнопки 418, як показано на Фіг. 15С, через більш довге повне переміщення. Як показано на Фіг. 15А, пристрій автоматичного натягу (такий, як пружина автоматичного натягу 142) розташовується поблизу від пускового механізму 160. В альтернативному варіанті пристрій автоматичного натягу може бути розташований у будь-якій точці на шляху троса 140 від пожежного сповіщувача 400 до пускового механізму 160. Пристрій автоматичного натягу може мати різні форми. наприклад, може бути пружиною уформі літери "Z", як показано на Фіг.15А. uskB Рівняння F1=F2e може застосовуватися для опису характеристик системи гнучкого шлангу, показаної на Фігурах 6 та 14. F1 може бути силою на одному кінці троса (наприклад, у разі, коли трос 140 є з'єднаним з пожежним сповіщувачем 400), а F 2 може бути силою на іншому кінці троса (наприклад у разі, коли трос 140 є з'єднаним з пусковим механізмом 160 шафи керування для регулювання тиску 100 або 200). Коефіцієнт статичного або кінетичного тертя може бути представлений як usk. Кут В може бути виражений у радіанах. Як описано вище, існує багато способів, завдяки яким гнучкий шланг 220 (та троє 140 всередині гнучкого шлангу) можна приєднувати до різних конструкцій у системі пожежогасіння. Один приклад описується на Фігурах 18А-Е. Фіг. 18А є перспективним зображенням ковпака PG9 800. Як описується більш детально нижче, ковпак PG9 800 працює у комбінації з компресійним фітингом 810 та затискачем. кабелю 820 для під'єднання гнучкого шлангу 220 та троса 140 до конструкцій у межах системи пожежогасіння, таких як розподільні коробки, клапани, панель АUТОМАN® і т. ін. Ковпак PG9 800 має отвір 802. Як описується більш детально нижче, отвір 802 може мати радіус, який є достатньо великим для проходження крізь нього троса 140 і радіус, який є достатньо малим для того, щоб гнучкий шланг 220 не міг крізь нього пройти. Наприклад, отвір 802 може бути достатньо малим для того, щоб вистеляючий шар гнучкого шлангу 220 (наприклад, поліетиленовий вистеляючий шар 504 та ацеталевий вистеляючий шар 320) не міг крізь нього пройти. Ще одним прикладом може бути випадок, коли діаметр отвору 802 є рівноцінним діаметрові зовнішньої оболонки гнучкого шлангу 502 та 310 для створення ефективного спрямування гнучкого шлангу у розподільні коробки 440 або 445 (як показано на Фігурах 7В та 7D). Крім того, ковпак PG9 800 має внутрішню поверхню, яка включає нарізку 804. Як описується більш детально нижче, частина затискача кабелю 820 може з'єднуватися з нарізкою 804. Фіг. 18В є перспективним зображенням компресійного фітингу 810. Компресійний фітинг 810 включає ковпак 812 компресійного фітингу та основну частину 814 компресійного фітингу. Основна частина 814 компресійного фітингу може бути з'єднана з конструкцією у межах системи пожежогасіння, такою, як розподільна коробка 120, за допомогою болта 816. На Фіг. 18С показано покомпонентне зображення компресійного фітингу 810 та ковпака РG9 800. Ковпак РG9 800 може розташовуватися між ковпаком 812 компресійного фітингу та основною частиною 814 компресійного фітингу. Ковпак 812 компресійного фітингу після цього може бути приєднаний до основної частини 814 компресійного фітингу, наприклад, шляхом пригвинчування ковпака 812 компресійного фітингу до основної частини 814 компресійного фітингу через різь 817 на основній частині 814 компресійного фітингу та різь на внутрішній поверхні ковпака 812 компресійного фітингу (не показано). Зовнішній діаметр ковпака РG9 800 може бути меншим за внутрішній діаметр ковпака 812 компресійного фітингу і, таким чином, ковпак 812 компресійного фітингу може ковзати на ковпаку РG9 800. Крім того, зовнішній діаметр ковпака РG9 800 може бути меншим або дорівнювати зовнішньому діаметрові основної частини 814 компресійного фітингу. Таким чином, коли ковпак 812 компресійного фітингу є 10 UA 101311 C2 5 10 15 20 25 30 35 40 45 50 55 60 нагвинченим на основну частину 814 компресійного фітингу, ковпак РG9 800 може бути надійно затиснутий між ними. Фіг. 18D є перспективним зображенням затискача кабелю 820. Затискач кабелю 820 включає ковпак 822 затискача кабелю та основну частину 824 затискача кабелю. Ковпак 822 затискача кабелю включає отвір 826, через який може від'єднуватися гнучкий шланг 220. Основна частина 824 затискача кабелю включає різь 828 для згвинчування з різзю 804 ковпака РG9 800. У такий спосіб може приєднуватися затискач кабелю 820. Фіг. 18Е показує бокову проекцію затискача кабелю 820 та. Компресійного фітингу 810 перед приєднанням затискача кабелю 820. Як показано, гнучкий шланг може приєднуватися до затискача кабелю 820. Також за допомогою ковпака РG9 800 трос 140 може бути спрямований у розподільну коробку 120. Якщо враховувати, що usk Теflon® зі сталлю = 0,04 (наприклад, у разі, коли вистеляючий шар 320 виконало з Теflon®, а трос 140 виконано зі сталі), F2=6 lbs, i F1=40 lbs, то В = 47,4 радіан або 2717 градусів. Без вистеляючого шару та/або мастила коефіцієнт тертя є вищим, тобто, usk=0,15. При застосування таких самих сил F 2=6 lbs i F1=40 lbs, В - 12,6 радіан або 724 градуси. Порівняння цих двох прикладів показує значний вплив, який має нижчий коефіцієнт тертя на обмеження гнучкого шлангу. У прикладі з usk-0,04 гнучкий шланг може злипатися 30разів під прямим кутом, тоді, як у прикладі з usk=0,15 (без вистеляючого шару) гнучкий шланг може згинатися під таким самим кутом лише 8 разів. Гнучкий шланг 220 у системі пожежогасіння може бути легше встановлений, ніж ЕМТ 130 та 90-градусні блокові коліна 150, показані на Фіг.1. Крім того, гнучкий шланг 220 все одно забезпечує надійну систему, подібну до системи пожежогасіння, показаної на Фіг. 1. Система гнучких шлангів витримує понад 8000 циклів баз ознак руйнування. Систему піддавали випробуванню 500 циклами з 150 футами боуденівського троса з вистеляючим шаром та покриттям, 8-ма 90-градусними згинами з радіусом 3", 15 блоковими колінами, пожежним сповіщувачем з включеним шківом та навантаженням 6 lb на один кінець, з середньою результуючою силою на іншому кінці 37,23 lbs зі стандартним відхиленням 1,45 lbs. За подібних умов, за винятком пожежного сповіщувача, який має ошиновку з надвисокомолекулярного поліетилену (UHMW) та трифунтове навантаження, результуюча сила становила 30,83 фунта зі стандартним відхиленням lbs. Як описано вище, гнучкий шланг може бути з'єднаний з панеллю Аnsul AUTOMAN®, газовим клапаном, кутовими блоками, розподільною коробкою, шлангом ЕМТ і т. ін… Наприклад, гнучкий шланг може бути під'єднаний між панеллю Аnsul AUTOMAN® та пожежним сповіщувачем, маючи довжину до 140 футів та чотири згини на 90°. Якщо гнучкий шланг застосовують для створення згинів 90°, ці згини можуть починатися від панелі AUTOMAN® або газового клапана з механічними колінами 90° між цими згинами або без них. Якщо застосовують більше ніж чотири згини на 90°, можуть застосовуватися механічні блоки. Гнучкий шланг також може бути під'єднаний між панеллю Аnsul AUTOMAN® та газовим клапаном, маючи довжину до 75 футів і чотири згини по 90° та чотири кутові блоки. Гнучкий шланг може бути прокладений тим самим шляхом, яким би зазвичай проходив шланг ЕМТ. Через гнучкий шланг може бути прокладений трос із нержавіючої сталі. Гнучкий шланг може розташовуватися на відстані від витяжного ковпака інших високотемпературних пристроїв понад 6 дюймів. Ці приклада представлено лише з метою пояснення. В альтернативному варіанті замість застосування троса 140 для з'єднання натяжного руків'я 416 з пусковим механізмом 160 можуть застосовуватись інші засоби. Наприклад, активація натяжного руків'я 416 може, у свою чергу, активувати схему (наприклад вимикач), яка може надсилати сигнал на механізм вивільнення. Сигнал може бути електричним сигналом, який передається через електричний провід. Або ж сигнал може бути радіосигналом, який може передаватися через приймально-передавальний пристрій і прийматися на пусковому механізмі (наприклад, панелі Аnsul AUTOMAN®, яка може включати радіоприймач та/або передавач). Крім того, замість застосування троса 140, може застосовуватися волоконно-оптичний кабель. Наприклад, пожежний сповіщувач може бути під'єднаний між першим волоконнооптичним кабелем та другим волоконно-оптичним кабелем. Зокрема, джерело світла, може бути з'єднане з першим волоконно-оптичним кабелем і надсилати промінь через перший волоконно-оптичний кабель. Панель може бути з'єднана з другим волоконно-оптичним кабелем. У разі, якщо пожежний сповіщувач с неактивованим, світло, що переміщується через перший волоконно-оптичний кабель, може перериватися, вказуючи на панель, що пожежний сповіщувач не було активовано. У разі, якщо пожежний сповіщувач є активованим (наприклад, шляхом тягнення за натяжне руків'я 416), переміщення світла через перший волоконно-оптичний кабель не переривається, що вказує на панель, що пожежний сповіщувач було активовано. 11 UA 101311 C2 Хоча було описано різні варіанти втілення винаходу, спеціалістові у даній галузі стане зрозуміло, що існує можливість багатьох інших варіантів втілення, які охоплюються обсягом винаходу. Відповідно, винахід обмежується не представленими варіантами, а обсягом супровідної формули винаходу та її еквівалентів. 5 ФОРМУЛА ВИНАХОДУ 10 15 20 25 30 35 40 45 50 55 60 1. Пожежний сповіщувач для застосування у протипожежній системі, причому пожежний сповіщувач включає: натяжний важіль, сполучений з тросом, причому трос також є сполученим з пусковим механізмом протипожежної системи; та шків, причому шків виконаний з можливістю розміщення у пожежному сповіщувачі в одній або чисельних орієнтаціях, причому кожна з цих чисельних орієнтацій призводить до того, що трос виходить з пожежного сповіщувача в одному з чисельних напрямків; причому шків змінює напрямок троса; та причому трос прилягає принаймні до частини шківа таким чином, що шків послаблює зусилля, необхідні для натягу натяжного важеля з метою приведення у дію пускового механізму. 2. Пожежний сповіщувач за пунктом 1, який також включає натяжний блок та лицьову пластину, шків змонтований всередині натяжного блока, причому натяжний блок сполучено з лицьовою пластиною. 3. Пожежний сповіщувач за пунктом 2, в якому натяжний блок містить паз; причому вказаний паз натяжного блока видавлений у лицьовій пластині для зчеплення шківа з лицьовою пластиною. 4. Пожежний сповіщувач за пунктом 1, в якому чисельні напрямки включають напрямок уверх, напрямок униз, напрямок праворуч та напрямок ліворуч. 5. Пожежний сповіщувач за пунктом 1, в якому шків виконаний з можливістю бути зафіксованим відносно лицьової пластини в одній з чисельних орієнтацій таким чином, щоб трос виходив зі шківа в одному з чисельних напрямків. 6. Пожежний сповіщувач за пунктом 5, який також включає натяжний блок, шків, сполучений з натяжним блоком, причому натяжний блок з'єднується у пожежному сповіщувачі в одному з чисельних положень таким чином, щоб трос виходив зі шківа в одному з чисельних напрямків. 7. Пожежний сповіщувач за пунктом 2, який також включає: гнучкий шланг, причому трос розміщено таким чином, щоб він ковзав в осьовому напрямку всередині гнучкого шланга; і матеріал, що застосовується для щонайменше одного з троса або внутрішньої поверхні гнучкого шланга є таким, що зменшує коефіцієнт тертя, де пусковий механізм виконаний з можливістю спричиняти вивільнення вогнегасного агента, після приведення у дію механізму. 8. Пожежний сповіщувач за пунктом 1, який також включає: блок відтискної кнопки, який включає відтискну кнопку; та лицьової пластини, причому блок відтискної кнопки виконаний з можливістю взаємодії з переривальним стрижнем, та причому принаймні одна з принаймні частини блока відтискної кнопки, який виконаний з можливістю взаємодії з переривальним стрижнем, та лицьова пластина виконана з можливістю рухатися з метою встановлення переривального стрижня в лицьову пластину. 9. Пожежний сповіщувач за пунктом 8, в якому лицьова пластина є нерухомою, а принаймні частина блока відтискної кнопки, який виконаний з можливістю взаємодії з переривальним стрижнем, є такою, що обертається. 10. Пожежний сповіщувач для застосування у протипожежній системі, причому пожежний сповіщувач включає: натяжний важіль, сполучений з тросом, причому трос також є сполученим з пусковим механізмом протипожежної системи; лицьову пластину; та натяжний блок, який включає шків, причому натяжний блок та лицьова пластина виконані з можливістю сполучатися одне з одним; причому трос прилягає принаймні до частини шківа таким чином, що шків послаблює зусилля, необхідні для натягу натяжного важеля з метою приведення у дію пускового механізму. 11. Пожежний сповіщувач за пунктом 10, в якому натяжний блок включає паз; і причому паз натяжного блока вдавлений у лицьову пластину для зчеплення з лицьовою пластиною. 12 UA 101311 C2 5 10 15 20 25 30 35 40 45 12. Пожежний сповіщувач для протипожежної системи чи системи протипожежної сигналізації, який включає: блок відтискної кнопки, причому блок відтискної кнопки виконаний з можливістю взаємодії з переривальним стрижнем; та лицьову пластину, причому принаймні один з блока відтискної кнопки та лицьової пластини обертається з метою встановлення переривального стрижня. 13. Пожежний сповіщувач за пунктом 12, в якому частина блока відтискної кнопки, який виконаний з можливістю взаємодії з переривальним стрижнем, та лицьова пластина обертаються одне відносно одного. 14. Пожежний сповіщувач за пунктом 13, в якому лицьова пластина є нерухомою, а частина блока відтискної кнопки, який виконаний з можливістю взаємодії з переривальним стрижнем, є такою, що обертається. 15. Пожежний сповіщувач за пунктом 14, в якому блок відтискної кнопки включає натяжне руків'я, сполучене з відтискною кнопкою, причому відтискна кнопка є сполученою з тросом, причому користувач тягне натяжне руків'я з метою натягнення троса та приведення у дію пускового механізму; причому відтискна кнопка та натяжне руків'я виконані з можливістю обертання в першому напрямку з метою взаємодії з переривальним стрижнем; причому лицьова пластина включає принаймні дві бокові стінки; та причому відтискна кнопка та натяжне руків'я виконані з можливістю обертання у другому напрямку, протилежному першому напрямку, з метою утримання переривального стрижня принаймні частиною двох бокових стінок лицьової пластини. 16. Спосіб компонування пожежного сповіщувача у протипожежній системі чи системі протипожежної сигналізації, причому пожежний сповіщувач включає блок відтискної кнопки та лицьову пластину, причому блок відтискної кнопки пристосований для взаємодії з переривальним стрижнем, причому спосіб включає: обертання принаймні однієї з принаймні частини блока відтискної кнопки, який виконаний з можливістю взаємодії з переривальним стрижнем, та лицьової пластини з метою встановлення переривального стрижня. 17. Спосіб за пунктом 16, який відрізняється тим, що обертання включає обертання принаймні частини блока відтискної кнопки, який виконаний з можливістю взаємодії з переривальним стрижнем, та лицьової пластини одне відносно одного. 18. Спосіб за пунктом 17, який відрізняється тим, що лицьова пластина є нерухомою та принаймні частина блока відтискної кнопки, який виконаний з можливістю взаємодії з переривальним стрижнем, є такою, що обертається. 19. Спосіб за пунктом 17, який відрізняється тим, що лицьова пластина обертається, та принаймні частина блока відтискної кнопки, який виконаний з можливістю взаємодії з переривальним стрижнем, є нерухомою. 20. Спосіб за пунктом 17, який відрізняється тим, що обертання включає: обертання принаймні однієї з принаймні частини блока відтискної кнопки, яка виконана з можливістю взаємодії з переривальним стрижнем, та лицьової пластини у першому напрямку; вставлення переривального стрижня; та обертання принаймні однієї з принаймні частини блока відтискної кнопки, яка виконана з можливістю взаємодії з переривальним стрижнем, та лицьової пластини у другому напрямку, причому другий напрямок є протилежним першому напрямку. 21. Спосіб за пунктом 20, який відрізняється тим, що обертання у першому напрямку включає обертання тільки однієї з частин блока відтискної кнопки, яка виконана з можливістю взаємодії з переривальним стрижнем, та лицьової пластини у першому напрямку. 13 UA 101311 C2 14 UA 101311 C2 15 UA 101311 C2 16 UA 101311 C2 17 UA 101311 C2 18 UA 101311 C2 19 UA 101311 C2 20 UA 101311 C2 21 UA 101311 C2 22 UA 101311 C2 23 UA 101311 C2 24 UA 101311 C2 25 UA 101311 C2 26 UA 101311 C2 27 UA 101311 C2 28
