Узгоджене навантаження для плоского металодіелектричного хвилеводу

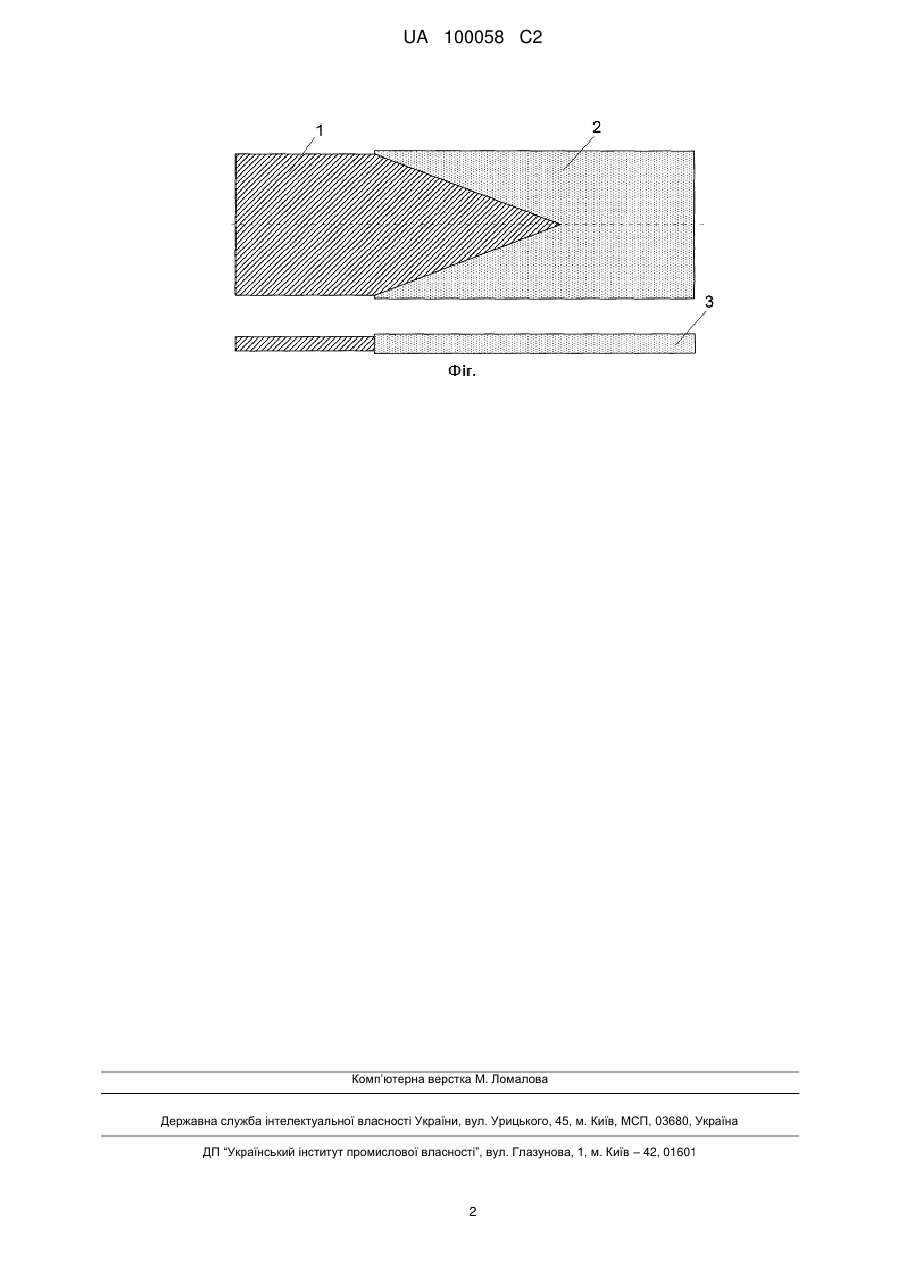

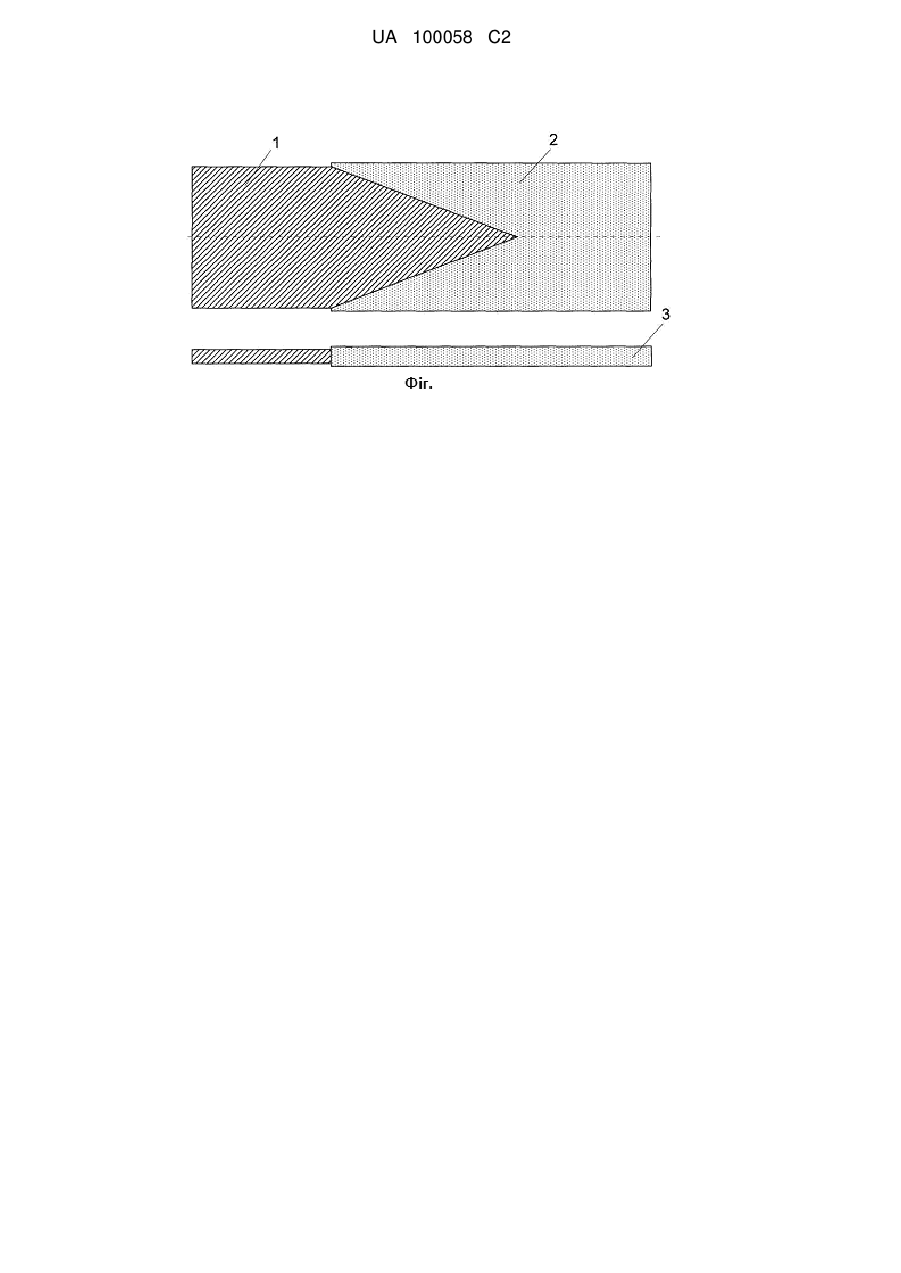

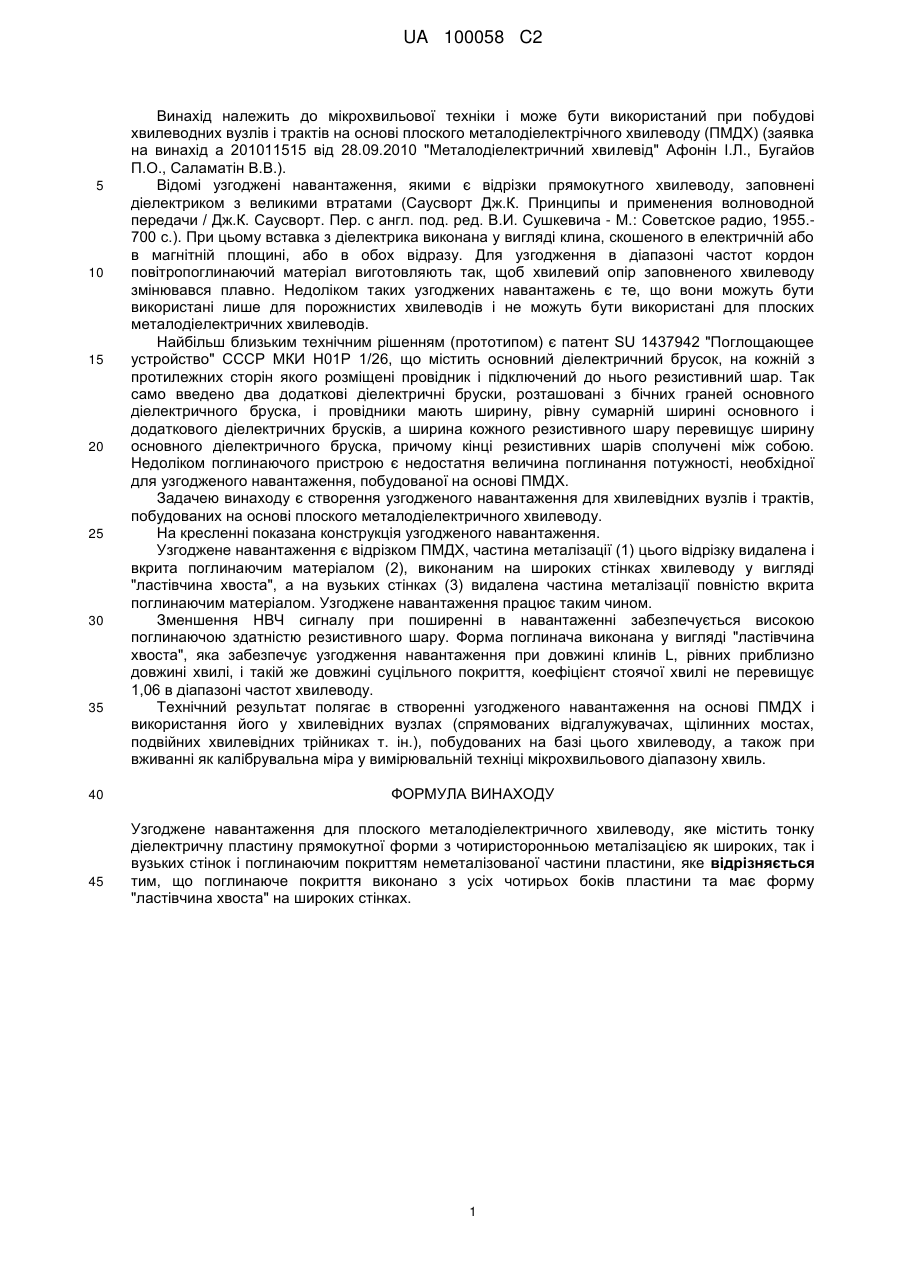

Реферат: Узгодженне навантаження для плоского металодіелектричного хвилеводу належить до мікрохвильової техніки і може бути використаний при побудові хвилевідних вузлів і трактів на основі плоского металодіелектрічного хвилеводу. Узгоджене навантаження містить тонку діелектричну пластину прямокутної форми з чотиристоронньою металізацією як широких, так і вузьких стінок і поглинаючим покриттям неметалізованої частини пластини. При цьому поглинаюче покриття виконано з усіх чотирьох боків пластини та має форму "ластівчина хвоста" на широких стінках. Технічним результатом є забезпечення повного поглинання НВЧ енергії і досягнення малого коефіцієнта стоячої хвилі та поліпшення узгодження покриття. UA 100058 C2 (12) UA 100058 C2 UA 100058 C2 5 10 15 20 25 30 35 40 45 Винахід належить до мікрохвильової техніки і може бути використаний при побудові хвилеводних вузлів і трактів на основі плоского металодіелектрічного хвилеводу (ПМДХ) (заявка на винахід а 201011515 від 28.09.2010 "Металодіелектричний хвилевід" Афонін І.Л., Бугайов П.О., Саламатін В.В.). Відомі узгоджені навантаження, якими є відрізки прямокутного хвилеводу, заповнені діелектриком з великими втратами (Саусворт Дж.К. Принципы и применения волноводной передачи / Дж.К. Саусворт. Пер. с англ. под. ред. В.И. Сушкевича - М.: Советское радио, 1955.700 с.). При цьому вставка з діелектрика виконана у вигляді клина, скошеного в електричній або в магнітній площині, або в обох відразу. Для узгодження в діапазоні частот кордон повітропоглинаючий матеріал виготовляють так, щоб хвилевий опір заповненого хвилеводу змінювався плавно. Недоліком таких узгоджених навантажень є те, що вони можуть бути використані лише для порожнистих хвилеводів і не можуть бути використані для плоских металодіелектричних хвилеводів. Найбільш близьким технічним рішенням (прототипом) є патент SU 1437942 "Поглощающее устройство" СССР МКИ Н01Р 1/26, що містить основний діелектричний брусок, на кожній з протилежних сторін якого розміщені провідник і підключений до нього резистивний шар. Так само введено два додаткові діелектричні бруски, розташовані з бічних граней основного діелектричного бруска, і провідники мають ширину, рівну сумарній ширині основного і додаткового діелектричних брусків, а ширина кожного резистивного шару перевищує ширину основного діелектричного бруска, причому кінці резистивних шарів сполучені між собою. Недоліком поглинаючого пристрою є недостатня величина поглинання потужності, необхідної для узгодженого навантаження, побудованої на основі ПМДХ. Задачею винаходу є створення узгодженого навантаження для хвилевідних вузлів і трактів, побудованих на основі плоского металодіелектричного хвилеводу. На кресленні показана конструкція узгодженого навантаження. Узгоджене навантаження є відрізком ПМДХ, частина металізації (1) цього відрізку видалена і вкрита поглинаючим матеріалом (2), виконаним на широких стінках хвилеводу у вигляді "ластівчина хвоста", а на вузьких стінках (3) видалена частина металізації повністю вкрита поглинаючим матеріалом. Узгоджене навантаження працює таким чином. Зменшення НВЧ сигналу при поширенні в навантаженні забезпечується високою поглинаючою здатністю резистивного шару. Форма поглинача виконана у вигляді "ластівчина хвоста", яка забезпечує узгодження навантаження при довжині клинів L, рівних приблизно довжині хвилі, і такій же довжині суцільного покриття, коефіцієнт стоячої хвилі не перевищує 1,06 в діапазоні частот хвилеводу. Технічний результат полягає в створенні узгодженого навантаження на основі ПМДХ і використання його у хвилевідних вузлах (спрямованих відгалужувачах, щілинних мостах, подвійних хвилевідних трійниках т. ін.), побудованих на базі цього хвилеводу, а також при вживанні як калібрувальна міра у вимірювальній техніці мікрохвильового діапазону хвиль. ФОРМУЛА ВИНАХОДУ Узгоджене навантаження для плоского металодіелектричного хвилеводу, яке містить тонку діелектричну пластину прямокутної форми з чотиристоронньою металізацією як широких, так і вузьких стінок і поглинаючим покриттям неметалізованої частини пластини, яке відрізняється тим, що поглинаюче покриття виконано з усіх чотирьох боків пластини та має форму "ластівчина хвоста" на широких стінках. 1 UA 100058 C2 Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
