Спосіб безконтактного контролю розмірів деталей

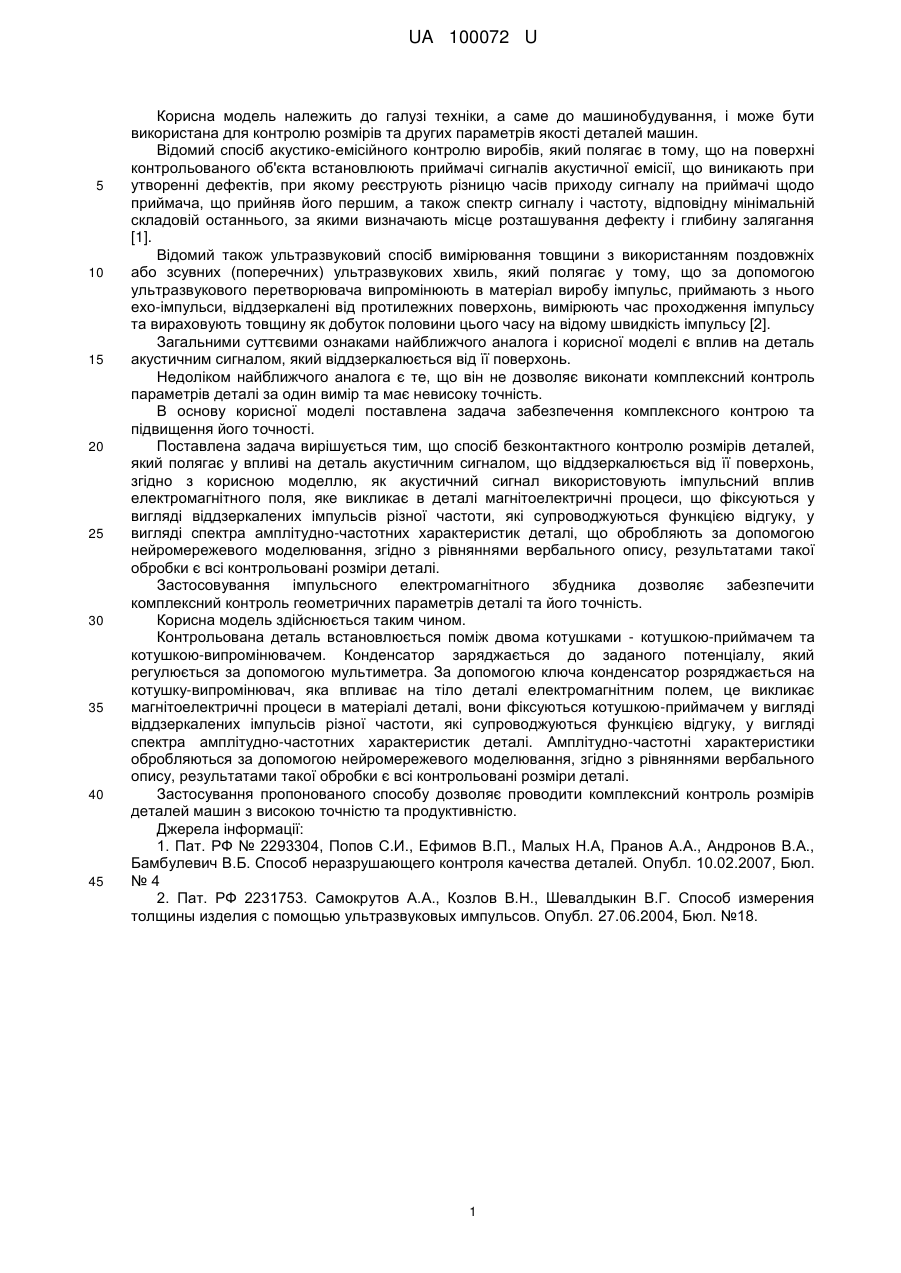

Реферат: UA 100072 U UA 100072 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі техніки, а саме до машинобудування, і може бути використана для контролю розмірів та других параметрів якості деталей машин. Відомий спосіб акустико-емісійного контролю виробів, який полягає в тому, що на поверхні контрольованого об'єкта встановлюють приймачі сигналів акустичної емісії, що виникають при утворенні дефектів, при якому реєструють різницю часів приходу сигналу на приймачі щодо приймача, що прийняв його першим, а також спектр сигналу і частоту, відповідну мінімальній складовій останнього, за якими визначають місце розташування дефекту і глибину залягання [1]. Відомий також ультразвуковий спосіб вимірювання товщини з використанням поздовжніх або зсувних (поперечних) ультразвукових хвиль, який полягає у тому, що за допомогою ультразвукового перетворювача випромінюють в матеріал виробу імпульс, приймають з нього ехо-імпульси, віддзеркалені від протилежних поверхонь, вимірюють час проходження імпульсу та вираховують товщину як добуток половини цього часу на відому швидкість імпульсу [2]. Загальними суттєвими ознаками найближчого аналога і корисної моделі є вплив на деталь акустичним сигналом, який віддзеркалюється від її поверхонь. Недоліком найближчого аналога є те, що він не дозволяє виконати комплексний контроль параметрів деталі за один вимір та має невисоку точність. В основу корисної моделі поставлена задача забезпечення комплексного контрою та підвищення його точності. Поставлена задача вирішується тим, що спосіб безконтактного контролю розмірів деталей, який полягає у впливі на деталь акустичним сигналом, що віддзеркалюється від її поверхонь, згідно з корисною моделлю, як акустичний сигнал використовують імпульсний вплив електромагнітного поля, яке викликає в деталі магнітоелектричні процеси, що фіксуються у вигляді віддзеркалених імпульсів різної частоти, які супроводжуються функцією відгуку, у вигляді спектра амплітудно-частотних характеристик деталі, що обробляють за допомогою нейромережевого моделювання, згідно з рівняннями вербального опису, результатами такої обробки є всі контрольовані розміри деталі. Застосовування імпульсного електромагнітного збудника дозволяє забезпечити комплексний контроль геометричних параметрів деталі та його точність. Корисна модель здійснюється таким чином. Контрольована деталь встановлюється поміж двома котушками - котушкою-приймачем та котушкою-випромінювачем. Конденсатор заряджається до заданого потенціалу, який регулюється за допомогою мультиметра. За допомогою ключа конденсатор розряджається на котушку-випромінювач, яка впливає на тіло деталі електромагнітним полем, це викликає магнітоелектричні процеси в матеріалі деталі, вони фіксуються котушкою-приймачем у вигляді віддзеркалених імпульсів різної частоти, які супроводжуються функцією відгуку, у вигляді спектра амплітудно-частотних характеристик деталі. Амплітудно-частотні характеристики обробляються за допомогою нейромережевого моделювання, згідно з рівняннями вербального опису, результатами такої обробки є всі контрольовані розміри деталі. Застосування пропонованого способу дозволяє проводити комплексний контроль розмірів деталей машин з високою точністю та продуктивністю. Джерела інформації: 1. Пат. РФ № 2293304, Попов С.И., Ефимов В.П., Малых Н.А, Пранов А.А., Андронов В.А., Бамбулевич В.Б. Способ неразрушающего контроля качества деталей. Опубл. 10.02.2007, Бюл. №4 2. Пат. РФ 2231753. Самокрутов А.А., Козлов В.Н., Шевалдыкин В.Г. Способ измерения толщины изделия с помощью ультразвуковых импульсов. Опубл. 27.06.2004, Бюл. №18. 1 UA 100072 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Спосіб безконтактного контролю розмірів деталей, який полягає у впливі на деталь акустичним сигналом, що віддзеркалюється від її поверхонь, який відрізняється тим, що як акустичний сигнал використовують імпульсний вплив електромагнітного поля, яке викликає в деталі магнітоелектричні процеси, що фіксують у вигляді віддзеркалених імпульсів різної частоти, які супроводжуються функцією відгуку, у вигляді спектра амплітудно-частотних характеристик деталі, що оброблюють за допомогою нейромережевого моделювання, згідно з рівняннями вербального опису. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
