Відсмоктуючий вал

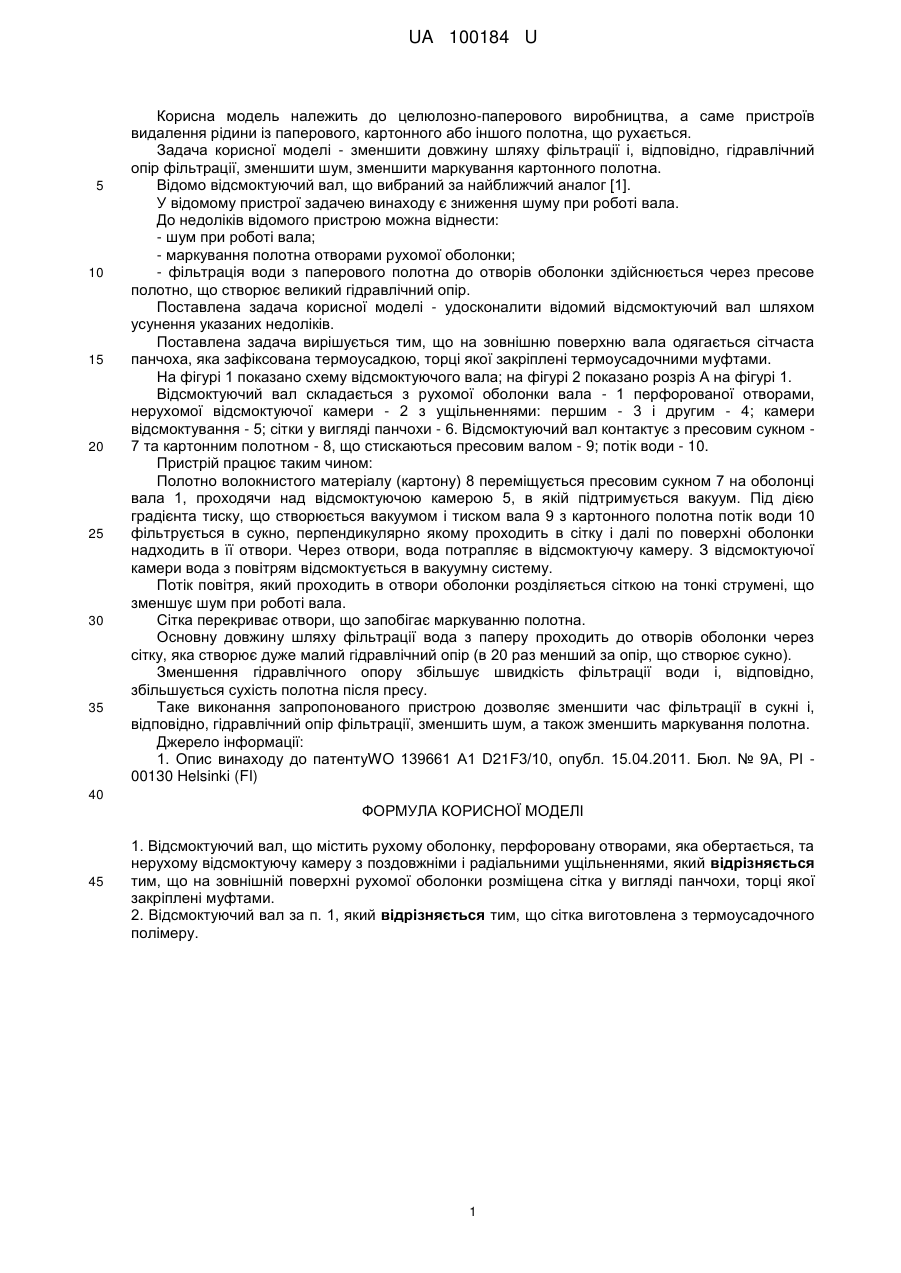

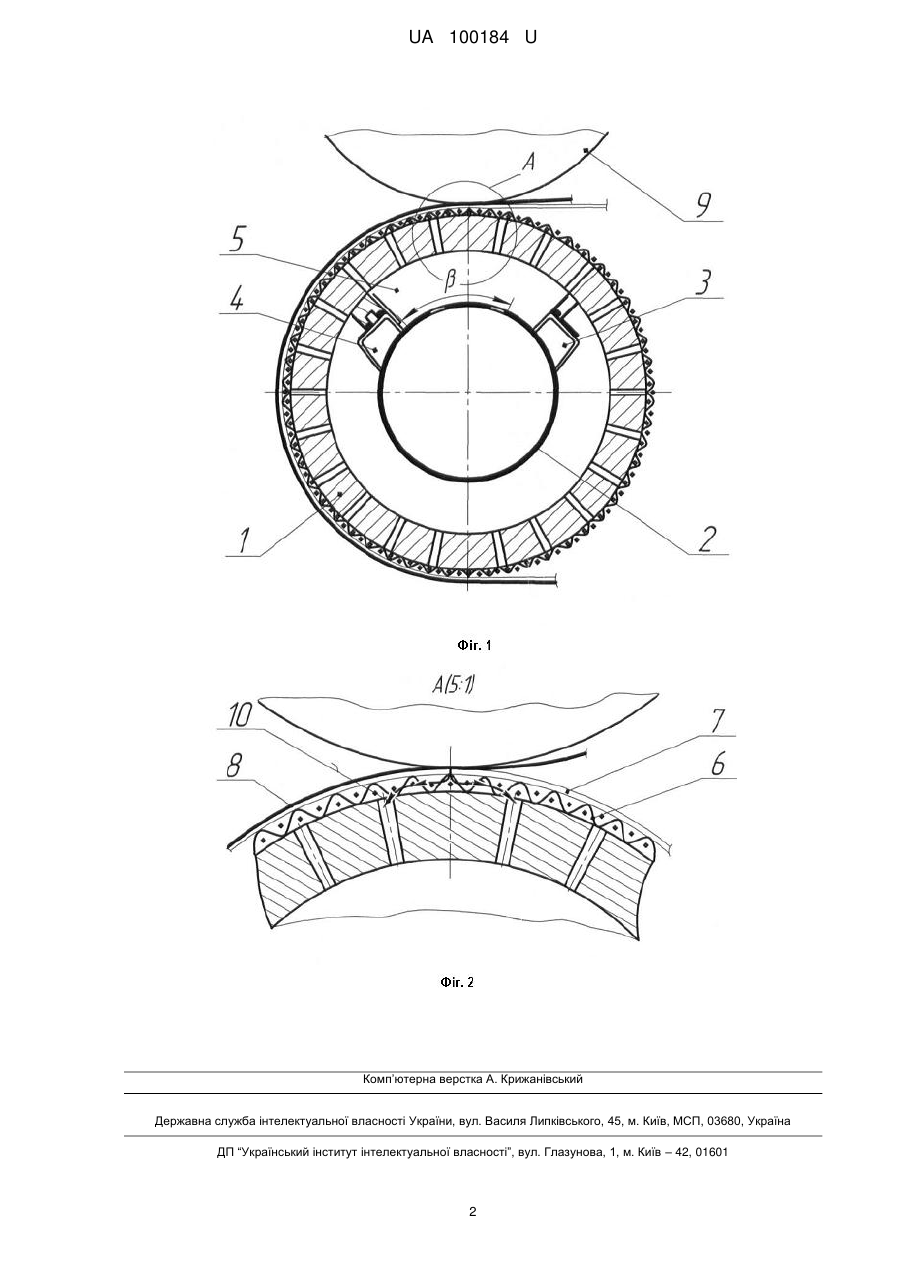

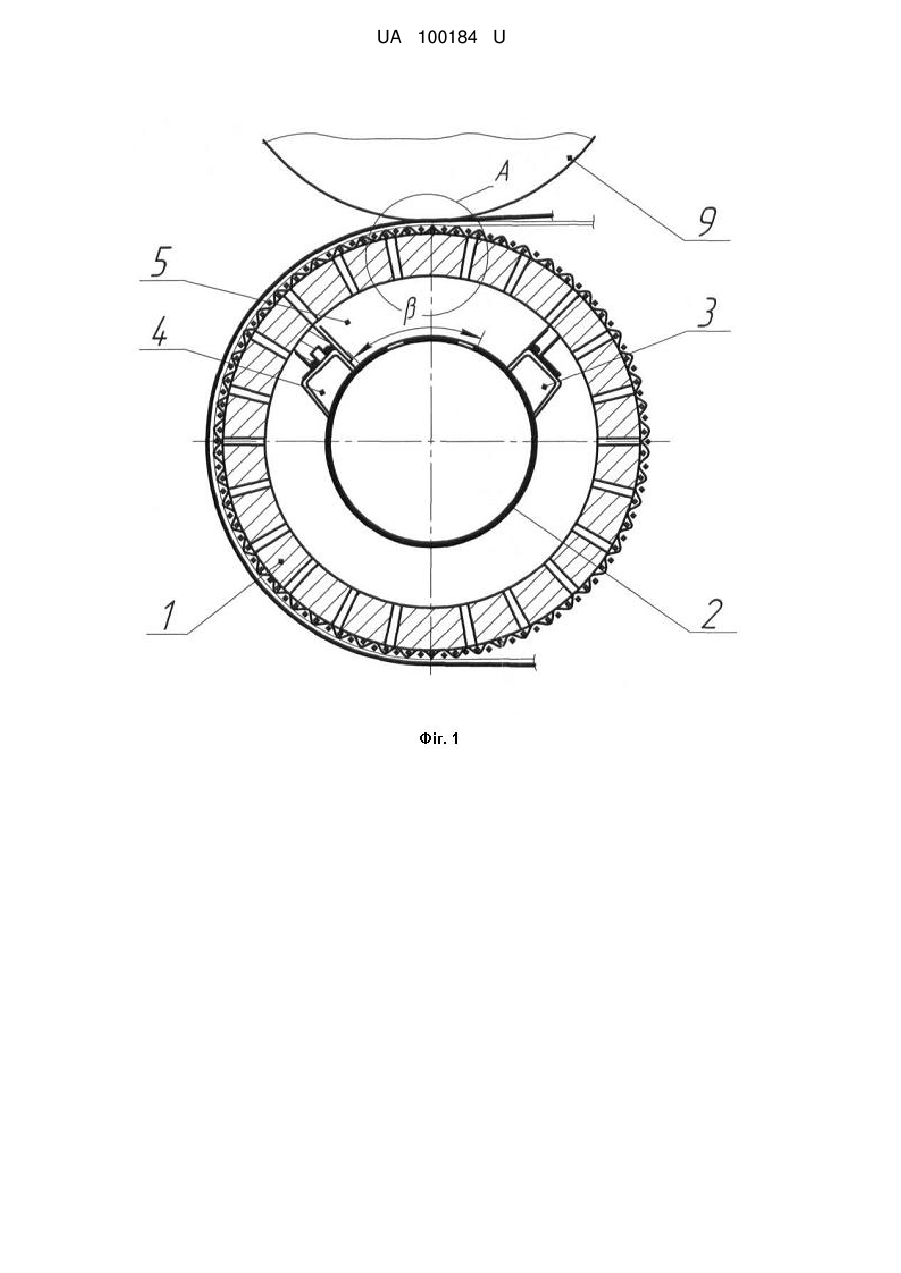

Реферат: Відсмоктуючий вал містить рухому оболонку, перфоровану отворами, яка обертається, та нерухому відсмоктуючу камеру з поздовжніми і радіальними ущільненнями. На зовнішній поверхні рухомої оболонки розміщена сітка у вигляді панчохи, торці якої закріплені муфтами. UA 100184 U (54) ВІДСМОКТУЮЧИЙ ВАЛ UA 100184 U UA 100184 U 5 10 15 20 25 30 35 Корисна модель належить до целюлозно-паперового виробництва, а саме пристроїв видалення рідини із паперового, картонного або іншого полотна, що рухається. Задача корисної моделі - зменшити довжину шляху фільтрації і, відповідно, гідравлічний опір фільтрації, зменшити шум, зменшити маркування картонного полотна. Відомо відсмоктуючий вал, що вибраний за найближчий аналог [1]. У відомому пристрої задачею винаходу є зниження шуму при роботі вала. До недоліків відомого пристрою можна віднести: - шум при роботі вала; - маркування полотна отворами рухомої оболонки; - фільтрація води з паперового полотна до отворів оболонки здійснюється через пресове полотно, що створює великий гідравлічний опір. Поставлена задача корисної моделі - удосконалити відомий відсмоктуючий вал шляхом усунення указаних недоліків. Поставлена задача вирішується тим, що на зовнішню поверхню вала одягається сітчаста панчоха, яка зафіксована термоусадкою, торці якої закріплені термоусадочними муфтами. На фігурі 1 показано схему відсмоктуючого вала; на фігурі 2 показано розріз А на фігурі 1. Відсмоктуючий вал складається з рухомої оболонки вала - 1 перфорованої отворами, нерухомої відсмоктуючої камери - 2 з ущільненнями: першим - 3 і другим - 4; камери відсмоктування - 5; сітки у вигляді панчохи - 6. Відсмоктуючий вал контактує з пресовим сукном 7 та картонним полотном - 8, що стискаються пресовим валом - 9; потік води - 10. Пристрій працює таким чином: Полотно волокнистого матеріалу (картону) 8 переміщується пресовим сукном 7 на оболонці вала 1, проходячи над відсмоктуючою камерою 5, в якій підтримується вакуум. Під дією градієнта тиску, що створюється вакуумом і тиском вала 9 з картонного полотна потік води 10 фільтрується в сукно, перпендикулярно якому проходить в сітку і далі по поверхні оболонки надходить в її отвори. Через отвори, вода потрапляє в відсмоктуючу камеру. З відсмоктуючої камери вода з повітрям відсмоктується в вакуумну систему. Потік повітря, який проходить в отвори оболонки розділяється сіткою на тонкі струмені, що зменшує шум при роботі вала. Сітка перекриває отвори, що запобігає маркуванню полотна. Основну довжину шляху фільтрації вода з паперу проходить до отворів оболонки через сітку, яка створює дуже малий гідравлічний опір (в 20 раз менший за опір, що створює сукно). Зменшення гідравлічного опору збільшує швидкість фільтрації води і, відповідно, збільшується сухість полотна після пресу. Таке виконання запропонованого пристрою дозволяє зменшити час фільтрації в сукні і, відповідно, гідравлічний опір фільтрації, зменшить шум, а також зменшить маркування полотна. Джерело інформації: 1. Опис винаходу до патентуWO 139661 А1 D21F3/10, опубл. 15.04.2011. Бюл. № 9А, РІ 00130 Helsinki (FI) 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 1. Відсмоктуючий вал, що містить рухому оболонку, перфоровану отворами, яка обертається, та нерухому відсмоктуючу камеру з поздовжніми і радіальними ущільненнями, який відрізняється тим, що на зовнішній поверхні рухомої оболонки розміщена сітка у вигляді панчохи, торці якої закріплені муфтами. 2. Відсмоктуючий вал за п. 1, який відрізняється тим, що сітка виготовлена з термоусадочного полімеру. 1 UA 100184 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
