Спосіб термоізоляції фасадів, система-“термос”

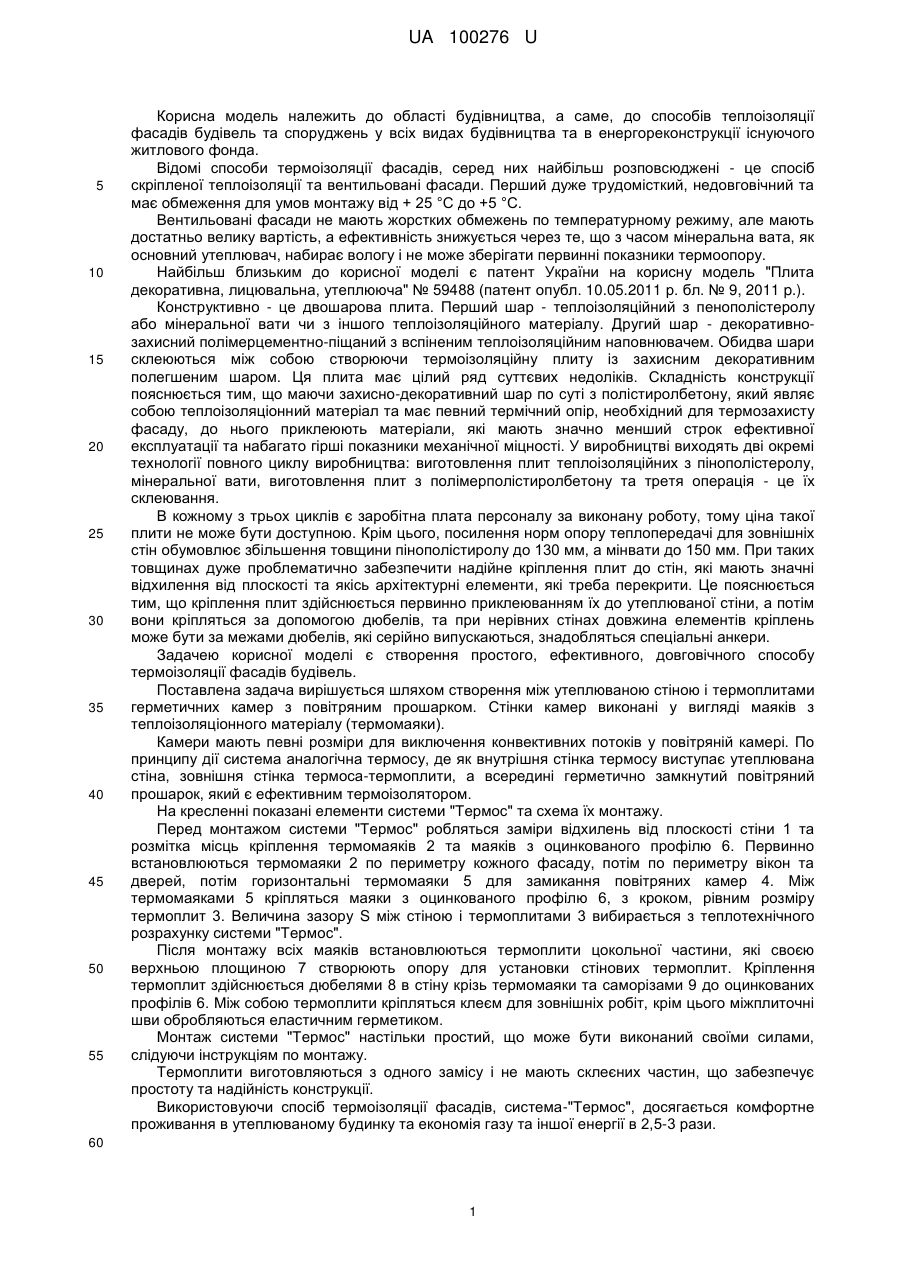

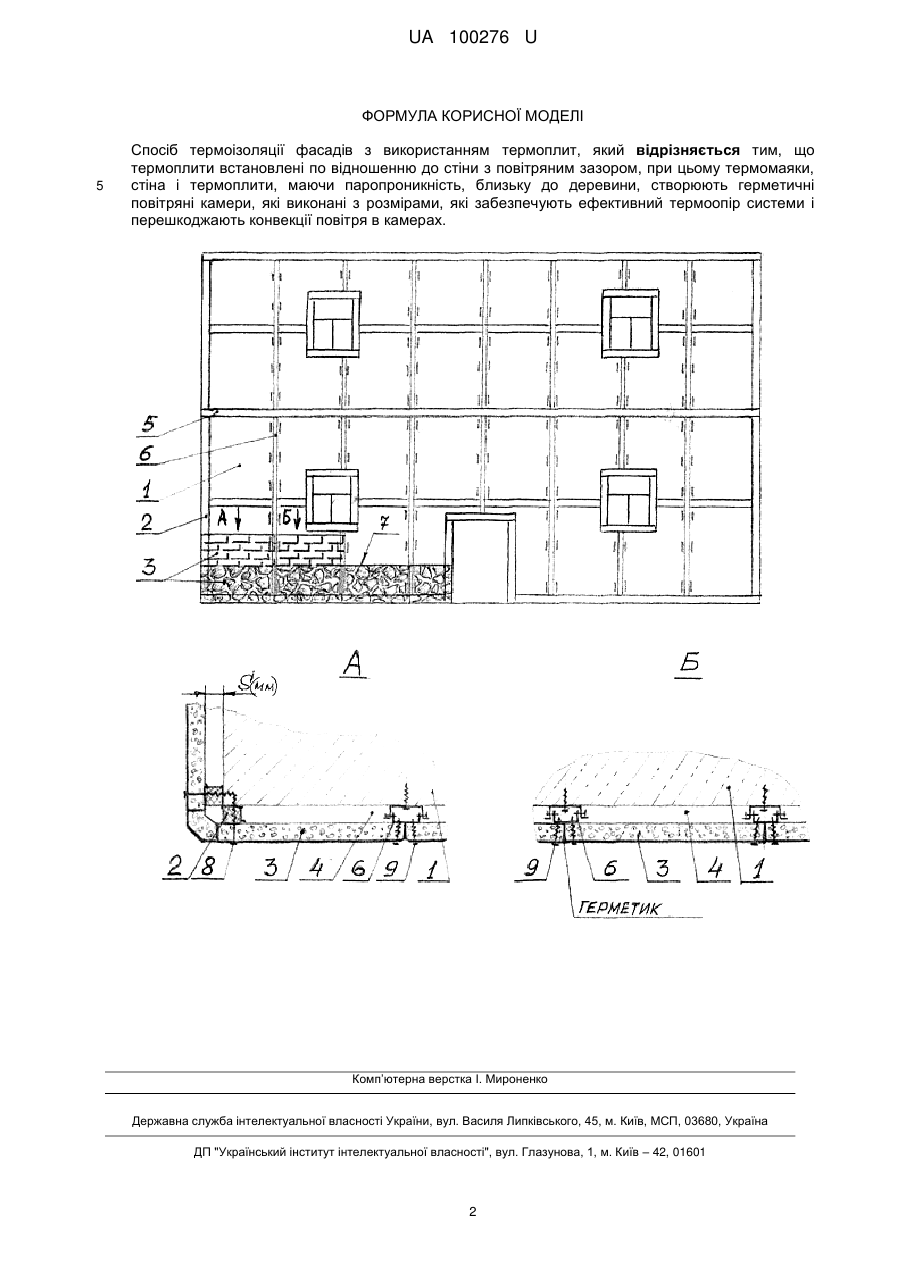

Реферат: UA 100276 U UA 100276 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області будівництва, а саме, до способів теплоізоляції фасадів будівель та споруджень у всіх видах будівництва та в енергореконструкції існуючого житлового фонда. Відомі способи термоізоляції фасадів, серед них найбільш розповсюджені - це спосіб скріпленої теплоізоляції та вентильовані фасади. Перший дуже трудомісткий, недовговічний та має обмеження для умов монтажу від + 25 °C до +5 °C. Вентильовані фасади не мають жорстких обмежень по температурному режиму, але мають достатньо велику вартість, а ефективність знижується через те, що з часом мінеральна вата, як основний утеплювач, набирає вологу і не може зберігати первинні показники термоопору. Найбільш близьким до корисної моделі є патент України на корисну модель "Плита декоративна, лицювальна, утеплююча" № 59488 (патент опубл. 10.05.2011 р. бл. № 9, 2011 p.). Конструктивно - це двошарова плита. Перший шар - теплоізоляційний з пенополістеролу або мінеральної вати чи з іншого теплоізоляційного матеріалу. Другий шар - декоративнозахисний полімерцементно-піщаний з вспіненим теплоізоляційним наповнювачем. Обидва шари склеюються між собою створюючи термоізоляційну плиту із захисним декоративним полегшеним шаром. Ця плита має цілий ряд суттєвих недоліків. Складність конструкції пояснюється тим, що маючи захисно-декоративний шар по суті з полістиролбетону, який являє собою теплоізоляціонний матеріал та має певний термічний опір, необхідний для термозахисту фасаду, до нього приклеюють матеріали, які мають значно менший строк ефективної експлуатації та набагато гірші показники механічної міцності. У виробництві виходять дві окремі технології повного циклу виробництва: виготовлення плит теплоізоляційних з пінополістеролу, мінеральної вати, виготовлення плит з полімерполістиролбетону та третя операція - це їх склеювання. В кожному з трьох циклів є заробітна плата персоналу за виконану роботу, тому ціна такої плити не може бути доступною. Крім цього, посилення норм опору теплопередачі для зовнішніх стін обумовлює збільшення товщини пінополістиролу до 130 мм, а мінвати до 150 мм. При таких товщинах дуже проблематично забезпечити надійне кріплення плит до стін, які мають значні відхилення від плоскості та якісь архітектурні елементи, які треба перекрити. Це пояснюється тим, що кріплення плит здійснюється первинно приклеюванням їх до утеплюваної стіни, а потім вони кріпляться за допомогою дюбелів, та при нерівних стінах довжина елементів кріплень може бути за межами дюбелів, які серійно випускаються, знадобляться спеціальні анкери. Задачею корисної моделі є створення простого, ефективного, довговічного способу термоізоляції фасадів будівель. Поставлена задача вирішується шляхом створення між утеплюваною стіною і термоплитами герметичних камер з повітряним прошарком. Стінки камер виконані у вигляді маяків з теплоізоляціонного матеріалу (термомаяки). Камери мають певні розміри для виключення конвективних потоків у повітряній камері. По принципу дії система аналогічна термосу, де як внутрішня стінка термосу виступає утеплювана стіна, зовнішня стінка термоса-термоплити, а всередині герметично замкнутий повітряний прошарок, який є ефективним термоізолятором. На кресленні показані елементи системи "Термос" та схема їх монтажу. Перед монтажом системи "Термос" робляться заміри відхилень від плоскості стіни 1 та розмітка місць кріплення термомаяків 2 та маяків з оцинкованого профілю 6. Первинно встановлюються термомаяки 2 по периметру кожного фасаду, потім по периметру вікон та дверей, потім горизонтальні термомаяки 5 для замикання повітряних камер 4. Між термомаяками 5 кріпляться маяки з оцинкованого профілю 6, з кроком, рівним розміру термоплит 3. Величина зазору S між стіною і термоплитами 3 вибирається з теплотехнічного розрахунку системи "Термос". Після монтажу всіх маяків встановлюються термоплити цокольної частини, які своєю верхньою площиною 7 створюють опору для установки стінових термоплит. Кріплення термоплит здійснюється дюбелями 8 в стіну крізь термомаяки та саморізами 9 до оцинкованих профілів 6. Між собою термоплити кріпляться клеєм для зовнішніх робіт, крім цього міжплиточні шви обробляються еластичним герметиком. Монтаж системи "Термос" настільки простий, що може бути виконаний своїми силами, слідуючи інструкціям по монтажу. Термоплити виготовляються з одного замісу і не мають склеєних частин, що забезпечує простоту та надійність конструкції. Використовуючи спосіб термоізоляції фасадів, система-"Термос", досягається комфортне проживання в утеплюваному будинку та економія газу та іншої енергії в 2,5-3 рази. 60 1 UA 100276 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Спосіб термоізоляції фасадів з використанням термоплит, який відрізняється тим, що термоплити встановлені по відношенню до стіни з повітряним зазором, при цьому термомаяки, стіна і термоплити, маючи паропроникність, близьку до деревини, створюють герметичні повітряні камери, які виконані з розмірами, які забезпечують ефективний термоопір системи і перешкоджають конвекції повітря в камерах. Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 2
