Система кріплення навісних фасадів

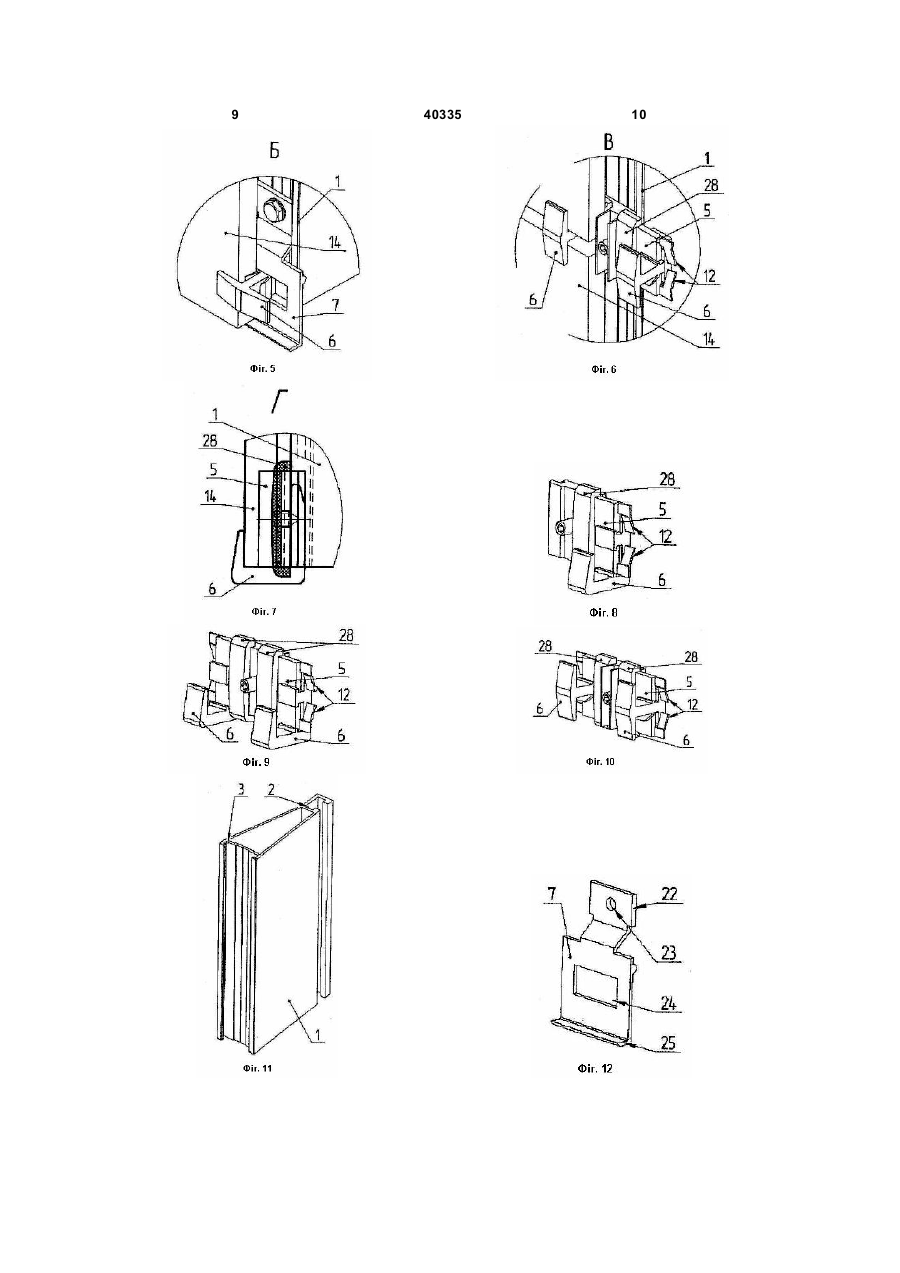

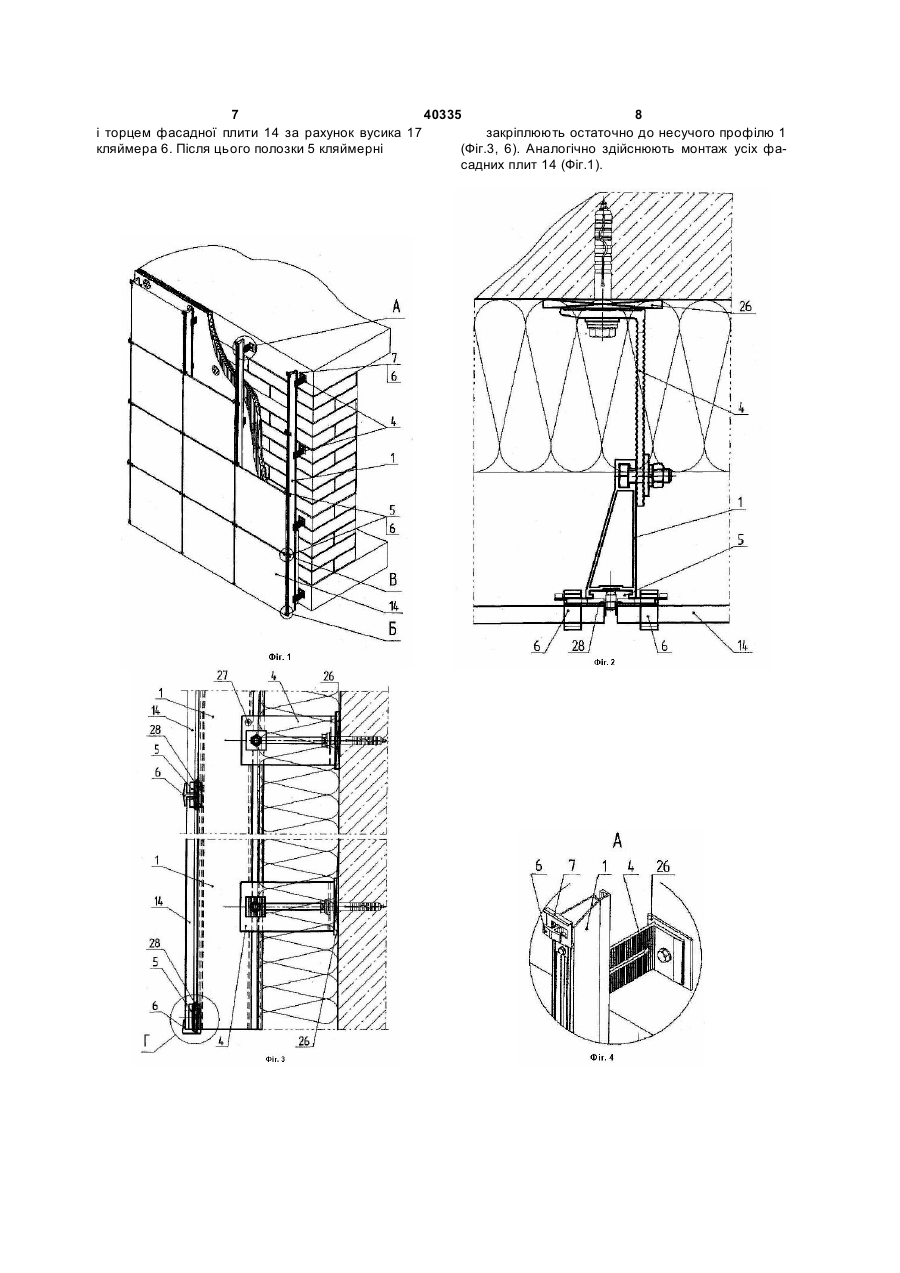

1. Система кріплення навісних фасадів, що містить несучий профіль, виконаний у вигляді однокамерного закритого профілю з двома зовнішніми поздовжніми пазами та закріплений за допомогою поздовжнього паза у задній частині несучого профілю до кронштейна Г-подібної форми, та несучий вузол, що складається з полозків кляймерних та кляймерів, яка відрізняється тим, що вона додатково містить опору кляймерну, виконану у вигляді вигнутого Г-подібного профілю з вигнутим виступом для входження у паз несучого профілю, наскрізним отвором для закріплення до несучого профілю, прямокутним вікном у середній частині для встановлення через нього кляймера у паз несучого профілю і бортом для базування і обмеження переміщень фасадних плит, полозок кляймерний несучого вузла виконано у вигляді двоплечого профілю з наскрізним отвором і хрестоподібними пазами, із симетрично розміщеними зубцями в його основі для входження у паз несучого профілю, з наскрізним отвором для закріплення до несучого профілю, з симетрично розташованими полицями, виконаними з можливістю відгинання для фіксацій кляймерів, та з щонайме U 2 40335 1 3 40335 4 на плечі кронштейна, а несучий елемент в основі навісних фасадів наступні: хороша теплоізоляція, має зубці для входження у паз несучого профілю вентиляція стін будівлі, можливість вести фасадні та отвір для кріплення до несучого профілю за роботи практично будь-якої пори року тому, що допомогою саморіза або установлювального гвинвиключаються так звані вологі процеси, відсутність та [UA №26080 U, E04B2/88, 2006]. необхідності вирівнювати стіни - все це у сукупноЗазначена конструкція має недостатню несучу сті розширює застосування навісних фасадів і відздатність кляймерів та недостатню довговічність повідно - розробку нових засобів у цій сфері. кляймерної системи кріплення вентильованих наВідомо пристрій для кріплення облицювальних вісних фасадів, а також досить складну технологію плит на зовнішній поверхні будівель з вентильоваїх монтажу. ними фасадами, який містить опорний профіль з В основу корисної моделі поставлено задачу нарізним отвором для забезпечення можливості розширити функціональні можливості системи прикріплення до стіни, проміжний елемент, який є кріплення навісних фасадів, підвищивши її несучу несучим профілем і який виконано з можливістю здатність і довговічність та спростивши і полегшиприкріплення до опорного елемента, та несучий вши технологію монтажу системи кріплення за елемент, зв'язаний з несучим профілем. Несучий рахунок заміни та введення нових елементів конселемент має П-подібний профіль, де його полиця трукції. з'єднана з несучим профілем. Вільні кінці ППоставлену задачу вирішують тим, що систеподібного профілю мають плечі, що відходять від ма кріплення навісних фасадів, що містить несубічних сторін під кутом 90°, і між внутрішньою почий профіль, виконаний у вигляді однокамерного верхнею кожного з них, спряженою з нею сторозакритого профілю з двома зовнішніми поздовжніною П-подібного профілю та поверхнею проміжноми пазами та закріплений за допомогою поздовжго елемента, утворено проміжок для установки у нього паза у задній частині несучого профілю до кожному з них протилежних кінців облицювальних кронштейна Г-подібної форми, та несучий вузол, плит. Полицю П-подібного профілю несучого елещо складається з полозок кляймерних та кляймемента оснащено лапкою для заглиблення у вікні, рів, згідно з корисною моделлю, додатково містить виконаним на проміжному елементі, яку загнуто з опору кляймерну, виконану у вигляді вигнутого Гтіла П-подібного профілю під кутом 90° від одного подібного профілю з вигнутим виступом для вхоз його сторін. Довжина лапки більша за довжину дження у паз несучого профілю, наскрізним отвоплеча П-подібного профілю, яка відходить у тому ром для закріплення до несучого профілю, прямож напрямку, що й лапка. На кінці лапки виконано кутним вікном у середній частині для установки наскрізний отвір під кріпильний елемент, який відчерез нього кляймера у паз несучого профілю і повідає наскрізному отвору, виконаному на промібортом для базування і обмеження переміщень жному елементі. Полиця П-подібного профілю має фасадних плит, полозку кляймерну несучого вузла зигзоподібний вигін у напрямку лапки з величиною виконано у вигляді двоплечового профілю з накута кожного вигину не більше 90°. Відстань від скрізним отвором і хрестоподібними пазами, із вершини кута кожного зиґзаґа, що примикає до симетрично розміщеними зубцями в її основі для протилежної від лапки сторони несучого елемента входження у паз несучого профілю, з наскрізним до внутрішньої поверхні, відповідає товщині проотвором для закріплення до несучого профілю, з міжного елемента. Вікно проміжного елемента, яку симетрично розташованими полками, виконаними призначено для заглиблення у ньому лапки, має з можливістю відгинання для фіксації кляймерів, ширину і довжину на 1-2мм більшу, ніж ширина і та з щонайменше одним плечем з хрестоподібним довжина лапки [RU №2249660 С2, E04F13/08, пазом для установки та фіксації кляймера. 2005]. Полозка кляймерна може додатково містити Така конструкція має недостатню несучу здатдруге симетрично розташоване плече з хрестопоність системи кріплення вентильованих навісних дібним пазом. фасадів. Полозка кляймерна може додатково містити Найближчим до корисної моделі, що заявлядва симетрично розташованих борта для базуванється, є система кріплення навісних вентильованя фасадних плит та друге симетрично розташоних фасадів, яка має опорний профіль з наскрізване плече з хрестоподібним пазом. ним отвором для забезпечення можливості Кляймер може бути виконано у вигляді двотаприкріплення до стіни, несучий профіль, виконаврового профілю, який має симетрично розташоний з можливістю прикріплення до опорного елевані виступи для входження у паз несучого профімента, та несучий елемент, зв'язаний з несучим лю, поперечину, у середній частині якої виконано профілем. Опорний профіль виконано у вигляді щонайменше один вус і яка з'єднує основу з верхкронштейна L-подібної форми, у якому наскрізний ньою частиною з можливістю входити у хрестопоотвір виконано в основі кронштейна, у плечі якого дібний паз полозки кляймерної, а у верхній частині є другий отвір для кріплення несучого профілю, кляймера виконано два симетрично розташовані причому обидва отвори мають видовжену форму. зубця для базування і обмеження переміщень фаПлече кронштейна має поперечну зубчасту насічку садних плит. з обох сторін. Несучий профіль виконано у вигляді Кляймер може бути виконано опорним у видвостороннього закритого профілю з двома погляді F-подібного профілю з виступами, з Тдовженими пазами, з яких паз у нижній частині подібним виступом в основі для можливості вхопрофілю призначено для кріплення несучого продження у хрестоподібний паз полозки кляймерної, філю до кронштейна з використанням болта, фікіз зубчиком для фіксації в полозці кляймерній, а у саційної шайби та гайки, де з фіксаційною шайбою верхній частині кляймера виконано зубчик для входить у зчеплення поперечна зубчаста насічка 5 40335 6 10 з хрестоподібним пазом 11 (Фіг.13), або з двома базування і обмеження переміщень фасадних симетрично розташованими плечами 10 з хрестоплит. подібними пазами 11 (Фіг.14) для установки кляйСистема у порівнянні з найближчим аналогом мера 6. Полозка 5 кляймерна також включає симемає розширені функціональні можливості. трично розташовані полки 12, виконаними з Підвищена несуча здатність та довговічність можливістю відгинання для фіксаціїї кляймерів 6. системи закріплення навісних фасадів кляймераПолозка 5 кляймерна може додатково містити два ми за рахунок зміни профілю кляймерів. симетрично розташованих борта 13 для базування Зменшено час виготовлення і складання полофасадних плит 14. зок кляймерних різної конфігурації завдяки ввеКляймер 6 виконано у вигляді двотаврового денню спеціальних симетричних полок, виконаних профілю, який має симетрично розташовані виз можливістю їх відгинання після складання полоступи 15 для входження в паз 3 несучого профілю зок кляймерних, що забезпечує фіксацію кляйме1, поперечину 16, у середній частині якої виконано рів у полозках кляймерних. один вус 17 (Фіг.17) або з два вуси 17 (Фіг.18) і яка Спрощена та полегшена технологія монтажу з'єднує основу з верхньою частиною з можливістю системи кріплення навісних фасадів при викорисвходити у хрестоподібний паз 11 полозки 5 кляйтанні полозок кляймерних складальних за рахунок мерної, а у верхній частині кляймера 6 виконано введення в конструкцію кляймерів спеціальних два симетрично розташовані зубця 18 для базувиступів у вигляді „вуса” для витримування між вання і обмеження переміщень фасадних плит 14. сусідніми фасадними плитами дистанційних розКляймер 6 може бути виконано опорним у вигляді мірів (просвітів), що забезпечує або одностороннє F-подібного профілю з виступами, з Т-подібним або двостороннє терморозривне з'єднання за равиступом 19 в основі для можливості входження в хунок не доходу (дистанція витримується „вусами”) хрестоподібний паз 11 полозки 5 кляймерної, із кляймерів до повного контакту з фасадною плитою виступом 20 для фіксації в полозці 5 кляймерній, а і не потребує високої кваліфікації монтажника. у верхній частині кляймера 6 виконано зубчик 21 Корисна модель пояснюється кресленнями. для базування й обмеження переміщень фасадних На Фіг.1 зображено систему кріплення вентиплит 14. льованих навісних фасадів, загальний вигляд; Опору 7 кляймерну виконано у вигляді вигнуна Фіг.2 - горизонтальний розріз фасаду; того Г-подібного профілю з вигнутим виступом 22 на Фіг.3 - вертикальний розріз фасаду; для входження в паз 3 несучого профілю 1, нана Фіг.4 - вузол А Фіг.1 з несучим профілем, скрізним отвором 23 для закріплення до несучого опорою кляймерною; профілю 1, прямокутним вікном 24 у середній часна Фіг.5- вузол Б Фіг.1 з опорою кляймерною і тині для установки через нього кляймерів 6 у паз 3 кляймером з двома вусами; несучого профілю 1 і бортом 25 для базування й на Фіг.6 - вузол В Фіг.1 з полозкою кляймерною обмеження переміщень фасадних плит 14. і кляймером з одним вусом; Монтаж системи кріплення навісних фасадів на Фіг.7 - вузол Г Фіг.3 з полозкою кляймерною здійснюють наступним чином. і кляймером опорним; Спочатку установлюють на прокладки 26 на Фіг.8 - несучий вузол з полозкою кляймеркронштейни 4, вивіряють їх на вертикальність та ною і кляймером опорним; прямолінійність і закріплюють (Фіг.1, 3). на Фіг.9 - несучий вузол з полозкою кляймерПісля цього збирають з несучими профілями 1 ною і двома кляймерами опорними; несучі вузли, тобто полозки 5 кляймерні з кляймена Фіг.10 - несучий вузол з полозкою кляймеррами 6, зафіксувавши останні відгинанням полок ною і двома кляймерами з одним вусом; 12, опори кляймерні 7 з кляймерами 6 і закріплюна Фіг.11 - несучий профіль; ють їх від сповзання. Зібрані таким чином вузли з на Фіг.12 - опора кляймерна; несучими профілями 1 установлюють на кронна Фіг.13 - полозка кляймерна одноплеча; штейнами 4, вивіряють несучі профілі 1 на вертина Фіг.14 - полозка кляймерна двоплеча; кальність і прямолінійність, витримавши необхідні на Фіг.15 - полозка кляймерна двоплеча з борвідстані по горизонталі і "температурні" зазори у тами; стиках несучих профілів 1 і закріплюють їх з необна Фіг.16 - кляймер опорний. хідним зусиллям (Фіг.1, 2, 3). Фіксують додатково на Фіг.17 - кляймер з одним вусом; кожний несучий профіль 1 до одного кронштейна 4 на Фіг.18 - кляймер з двома вусами; заклепкою 27 (Фіг.3). Система кріплення вентильованих навісних Потім здійснюють монтаж фасадних плит 14 фасадів містить несучий профіль 1, виконаний у знизу нагору. вигляді однокамерного закритого профілю з двома Вивіряють нижні полозки 5 кляймерні та опори зовнішніми поздовжніми пазами 2, 3 (Фіг.11) та кляймерні 7, забезпечивши горизонтальність базакріплений за допомогою поздовжнього паза 2 у зових поверхонь кляймерів 6 та опор кляймерних задній частині несучого профілю до кронштейна 4 7 і закріплюють їх до несучого профілю 1 (Фіг.5, 7). Г-подібної форми, та несучий вузол, що складаУстановлюють фасадні плити 14 та ущільнювачі ється з полозок 5 кляймерних та кляймерів 6, опо27 на полозки 5 кляймерні та опори кляймерні 7 в ри 7 кляймерної та кляймера 6. зубці 18 кляймерів 6 та вивіряють їх (Фіг.5, 7). ПриПолозку 5 кляймерну несучого вузла виконано сувають верхні салазки 5 кляймерні з установлеу вигляді профілю із симетрично розміщеними ними ущільнювачами 27 на фасадні плиту 14, зазубцями 8 в її основі для входження в паз 3 несубезпечивши її зачеплення з кляймерами 6 і чого профілю, з наскрізним отвором 9 для закріпвитримуючи зазор між поперечиною 16 кляймера 6 лення до несучого профілю 1 або з одним плечем 7 40335 8 і торцем фасадної плити 14 за рахунок вусика 17 закріплюють остаточно до несучого профілю 1 кляймера 6. Після цього полозки 5 кляймерні (Фіг.3, 6). Аналогічно здійснюють монтаж усіх фасадних плит 14 (Фіг.1). 9 40335 10 11 Комп’ютерна верстка В. Мацело 40335 Підписне 12 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
