Пристрій для видалення мастильно-охолоджувальної рідини з поверхні штаби

Завантажити PDF файл.

Формула / Реферат

Пристрій для видалення мастильно-охолоджувальної рідини з поверхні штаби, що містить пару розміщених один над одним горизонтальних роликів, встановлених з можливістю обертання, засіб обдування, що включає повітропровід, обладнаний соплами для подачі стислого повітря, який відрізняється тим, що пристрій додатково містить встановлену на траверсі підтримуючого ролика раму, що складається з рухомої і нерухомої траверс, нижній горизонтальний ролик встановлений на траверсі підтримуючого ролика, а верхній горизонтальний ролик встановлений з можливістю зворотно-поступального переміщення у вертикальній площині за допомогою пневмоциліндра, встановленого на нерухомій траверсі, що оснащена направляючими, в яких встановлені подушки верхнього ролика, при цьому сопла засобу обдування розміщені з обох боків верхнього ролика, робоча поверхня якого виконана гумованою.

Текст

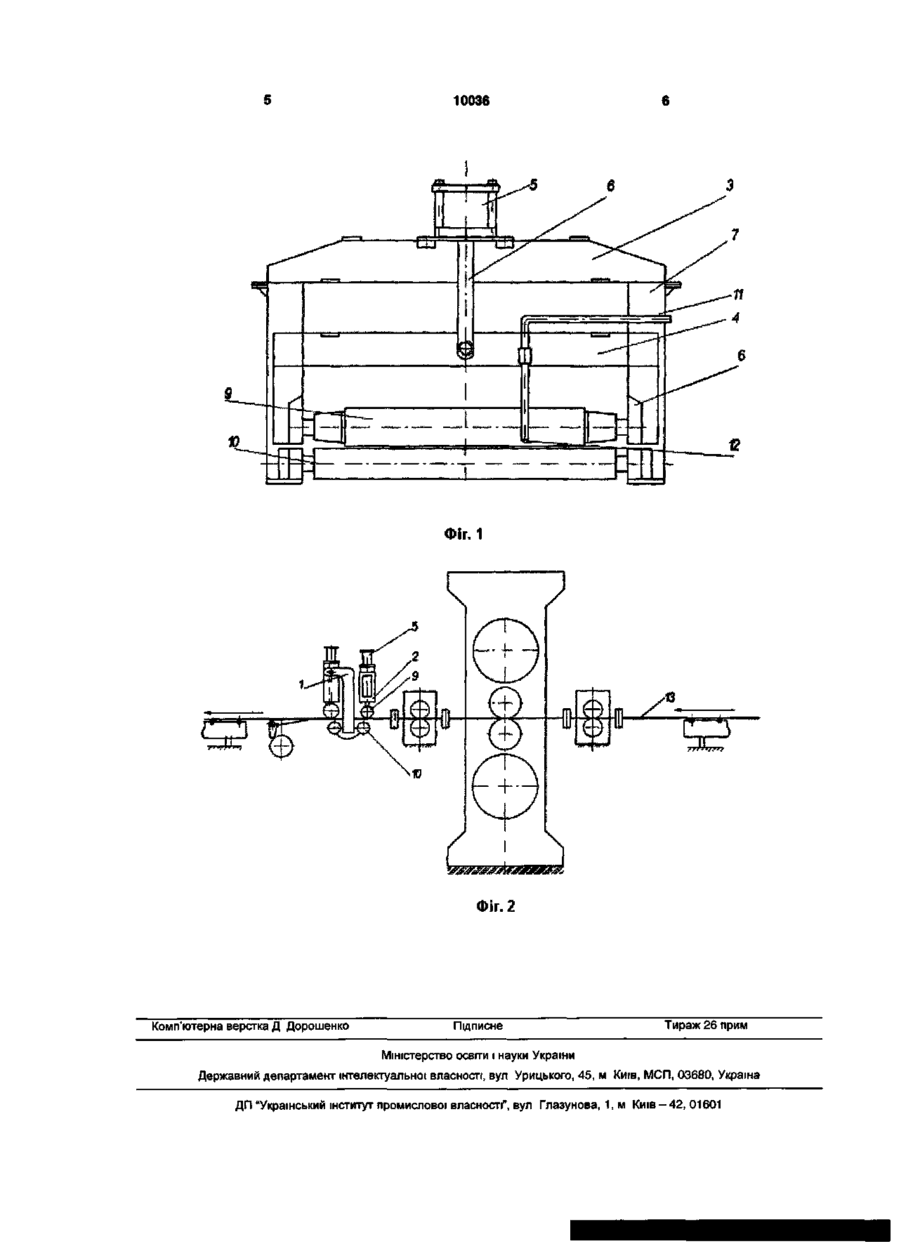

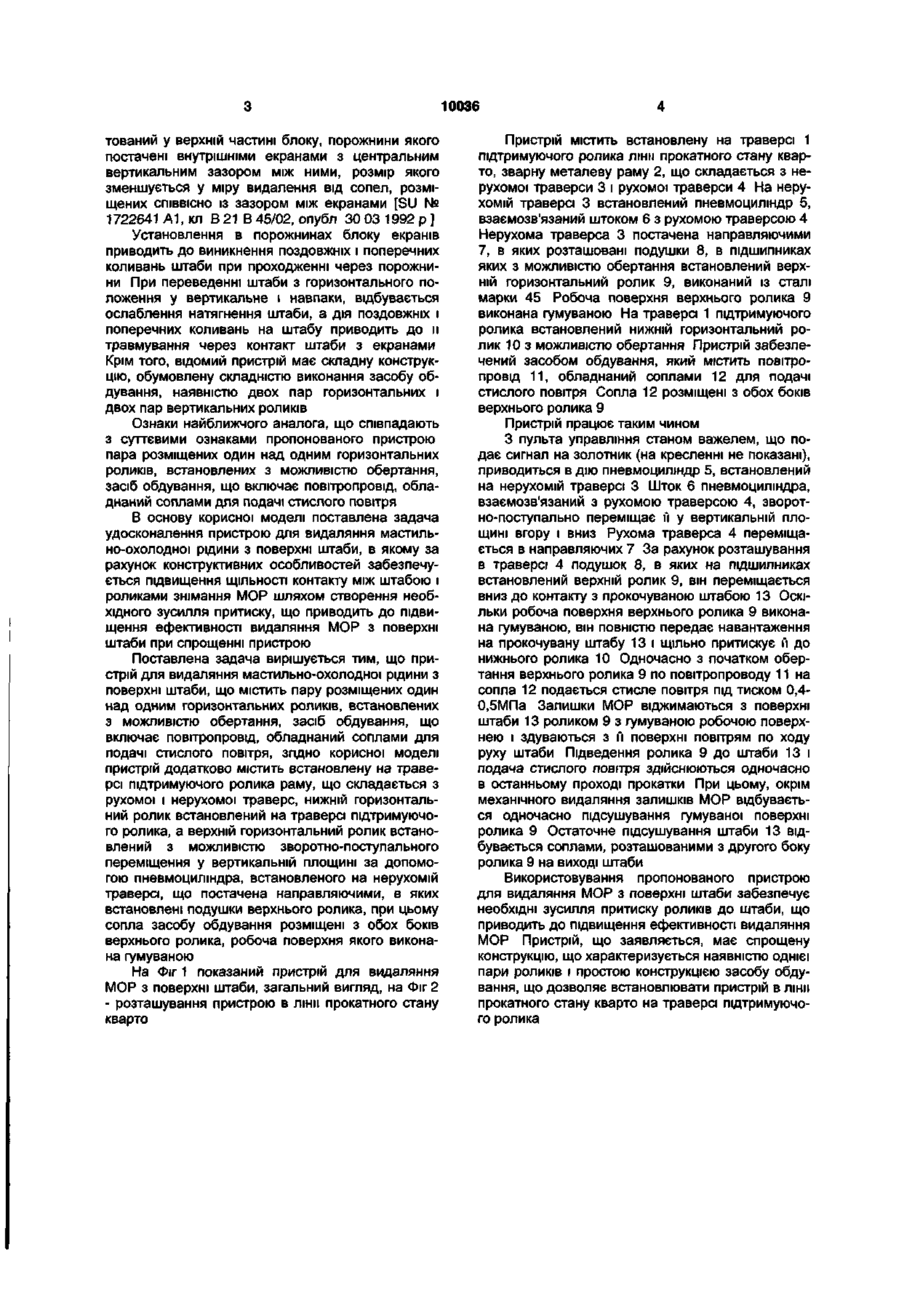

Пристрій для видалення мастильноохолоджувальної рідини з поверхні штаби, що містить пару розміщених один над одним горизонтальних роликів, встановлених з можливістю обертання, засіб обдування, що включає повітропровід, обладнаний соплами для подачі стислого повітря, який відрізняється тим, що пристрій додатково містить встановлену на траверсі підтримуючого ролика раму, що складається з рухомої і нерухомої траверс, нижній горизонтальний ролик встановлений на траверсі підтримуючого ролика, а верхній горизонтальний ролик встановлений з можливістю зворотно-поступального переміщення у вертикальній площині за допомогою пневмоциліндра, встановленого на нерухомій траверсі, що оснащена направляючими, в яких встановлені подушки верхнього ролика, при цьому сопла засобу обдування розміщені з обох боків верхнього ролика, робоча поверхня якого виконана гумованою. Корисна модель належить до прокатного виробництва і може бути використана в технологічних лініях, де здійснюється видаляння мастильноохолодної рідини (МОР) з поверхні металевої штаби в процесі прокатки. Для охолодження валків, зменшення тертя між прокочуваним металом і валками, а також для змивання з поверхні штаб частинок металу, застосовується мастильно-охолодна рідина, зокрема водний розчин мастила -емульсія. Тому в поглибленнях поверхні штаби залишаються краплі МОР, які важко видалити здуванням повітря, як правило, здійснюваним за останньою кліттю стану, які в процесі рекристалізаційного відпалу частково сублімуються, частково залишаються на штабі у вигляді вуглецевовміщуючих залишків. При неповному очищенні від залишків МОР на штабі, ці місця швидко окислюються. Для виключення браку застосовується додаткова операція травлення (декапіровання). Відомий пристрій для видаляння МОР з поверхні штаби, що містить транспортуючі порожнисті ролики з перфорованою обичайкою, внутрішній простір яких сполучений з вакуумним насосом, при цьому ролики встановлені у вигляді S-подібних пар в кількості не менше двох пар, на поверхні кожного ролика виконані гвинтові канавки, направлені від середини ролика до його країв, а внутрі шня поверхня ролика забезпечена екраном, що перекриває отвори в обичайці, які сполучаються з атмосферою [SU, № 1752465 А1, кл. В 21 В 45/02, опубл. 07.08.1992 p.]. При експлутації відомого пристрою, видаляння МОР з поверхні штаби здійснюється не в повному об'ємі, що викликане порівняно міцним зчепленням МОР з поверхнею штаби, а також за рахунок того, що ролики мають лінійний контакт з поверхнею штаби. Крім того, для ефективного видаляння МОР з поверхні штаби потрібна велика витрата відсмоктувального повітря, оскільки повітря поступає у внутрішню порожнину ролика не тільки з поверхні штаби, але і зі всієї поверхні бочки валка. Відомий пристрій має складну конструкцію і ненадійний в експлуатації через заклинювання у внутрішній порожнині ролика екрану, які викликані атмосферним тиском і краплями МОР. Найближчим аналогом до пропонованої корисної моделі є пристрій для видаляння МОР рідини з поверхні штаби, що містить дві пари розміщених один над одним горизонтальних роликів, встановлених з можливістю обертання, розміщені між парами горизонтальних роликів дві пари вертикальних роликів, розташований між парами вертикальних роликів засіб обдування, що включає блоки з порожнинами і повітропровід, обладнаний соплами для подачі стислого повітря і змон (24)17.10.2005 ео CD CO С П 10036 тований у верхній частині блоку, порожнини якого постачені внутрішніми екранами з центральним вертикальним зазором між ними, розмір якого зменшується у міру видалення від сопел, розміщених СПІВВІСНО із зазором між екранами [SU № 1722641 А1, кл В 21 В 45/02, опубл ЗО 03 1992 р ] Установлення в порожнинах блоку екранів приводить до виникнення поздовжніх і поперечних коливань штаби при проходженні через порожнини При переведенні штаби з горизонтального положення у вертикальне і навпаки, відбувається ослаблення натягнення штаби, а дія поздовжніх і поперечних коливань на штабу приводить до м травмування через контакт штаби з екранами Крім того, відомий пристрій має складну конструкцію, обумовлену складністю виконання засобу обдування, наявністю двох пар горизонтальних і двох пар вертикальних роликів Ознаки найближчого аналога, що співпадають з суттєвими ознаками пропонованого пристрою пара розміщених один над одним горизонтальних роликів, встановлених з можливістю обертання, засіб обдування, що включає повітропровід, обладнаний соплами для подачі стислого повітря В основу корисної моделі поставлена задача удосконалення пристрою для видаляння мастильно-охолодної рідини з поверхні штаби, в якому за рахунок конструктивних особливостей забезпечується підвищення ЩІЛЬНОСТІ контакту між штабою і роликами знімання МОР шляхом створення необхідного зусилля притиску, що приводить до підвищення ефективності видаляння МОР з поверхні штаби при спрощенні пристрою Поставлена задача вирішується тим, що пристрій для видаляння мастильно-охолодної рідини з поверхні штаби, що містить пару розміщених один над одним горизонтальних роликів, встановлених з можливістю обертання, засіб обдування, що включає повітропровід, обладнаний соплами для подачі стислого повітря, згідно корисної моделі пристрій додатково містить встановлену на траверсі підтримуючого ролика раму, що складається з рухомої і нерухомої траверс, нижній горизонтальний ролик встановлений на траверсі підтримуючого ролика, а верхній горизонтальний ролик встановлений з можливістю зворотно-поступального переміщення у вертикальній площині за допомогою пневмоциліндра, встановленого на нерухомій траверсі, що постачена направляючими, в яких встановлені подушки верхнього ролика, при цьому сопла засобу обдування розміщені з обох боків верхнього ролика, робоча поверхня якого виконана гумуваною На Фіг 1 показаний пристрій для видаляння МОР з поверхні штаби, загальний вигляд, на Фіг 2 - розташування пристрою в лінії прокатного стану кварто Пристрій містить встановлену на траверсі 1 підтримуючого ролика лінії прокатного стану кварто, зварну металеву раму 2, що складається з нерухомої траверси 3 і рухомої траверси 4 На нерухомій траверсі 3 встановлений пневмоциліндр 5, взаємозв'язаний штоком 6 з рухомою траверсою 4 Нерухома траверса 3 постачена направляючими 7, в яких розташовані подушки 8, в підшипниках яких з можливістю обертання встановлений верхній горизонтальний ролик 9, виконаний із сталі марки 45 Робоча поверхня верхнього ролика 9 виконана гумуваною На траверсі 1 підтримуючого ролика встановлений нижній горизонтальний ролик 10 з можливістю обертання Пристрій забезпечений засобом обдування, який містить повітропровід 11, обладнаний соплами 12 для подачі стислого повітря Сопла 12 розміщені з обох боків верхнього ролика 9 Пристрій працює таким чином З пульта управління станом важелем, що подає сигнал на золотник (на кресленні не показані), приводиться в дію пневмоциліндр 5, встановлений на нерухомій траверсі 3 Шток 6 пневмоциліндра, взаємозв'язаний з рухомою траверсою 4, зворотно-поступально переміщає її у вертикальній площині вгору і вниз Рухома траверса 4 переміщається в направляючих 7 За рахунок розташування в траверсі 4 подушок 8, в яких на підшипниках встановлений верхній ролик 9, він переміщається вниз до контакту з прокочуваною штабою 13 Оскільки робоча поверхня верхнього ролика 9 виконана гумуваною, він повністю передає навантаження на прокочувану штабу 13 і щільно притискує її до нижнього ролика 10 Одночасно з початком обертання верхнього ролика 9 по повітропроводу 11 на сопла 12 подається стисле повітря під тиском 0,40,5МПа Залишки МОР віджимаються з поверхні штаби 13 роликом 9 з гумуваною робочою поверхнею і здуваються з її поверхні повітрям по ходу руху штаби Підведення ролика 9 до штаби 13 і подача стислого повітря здійснюються одночасно в останньому проході прокатки При цьому, окрім механічного видаляння залишків МОР відбувається одночасно підсушування гумуваної поверхні ролика 9 Остаточне підсушування штаби 13 відбувається соплами, розташованими з другого боку ролика 9 на виході штаби Використовування пропонованого пристрою для видаляння МОР з поверхні штаби забезпечує необхідні зусилля притиску роликів до штаби, що приводить до підвищення ефективності видаляння МОР Пристрій, що заявляється, має спрощену конструкцію, що характеризується наявністю однієї пари роликів і простою конструкцією засобу обдування, що дозволяє встановлювати пристрій в лінії прокатного стану кварто на траверсі підтримуючого ролика 10036 Фіг. 1 Фіг.2 Комп'ютерна верстка Д Дорошенко Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м К и ї в - 4 2 , 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Device for removal of cutting emulsion from strip surface

Автори англійською

Kliuiev Andrii Petrovych, Kliuiev Serhii Petrovych, Shpakovskii Vadim, Shpakovskiy Vadim

Назва патенту російською

Устройство для удаления смазочно-охлаждающей жидкости с поверхности полосы

Автори російською

Клюев Андрей Петрович, Клюев Сергей Петрович, Шпаковский Вадим

МПК / Мітки

МПК: B21B 45/02

Мітки: рідини, видалення, поверхні, мастильно-охолоджувальної, пристрій, штаби
