Пристрій для ефективної дії на урагани

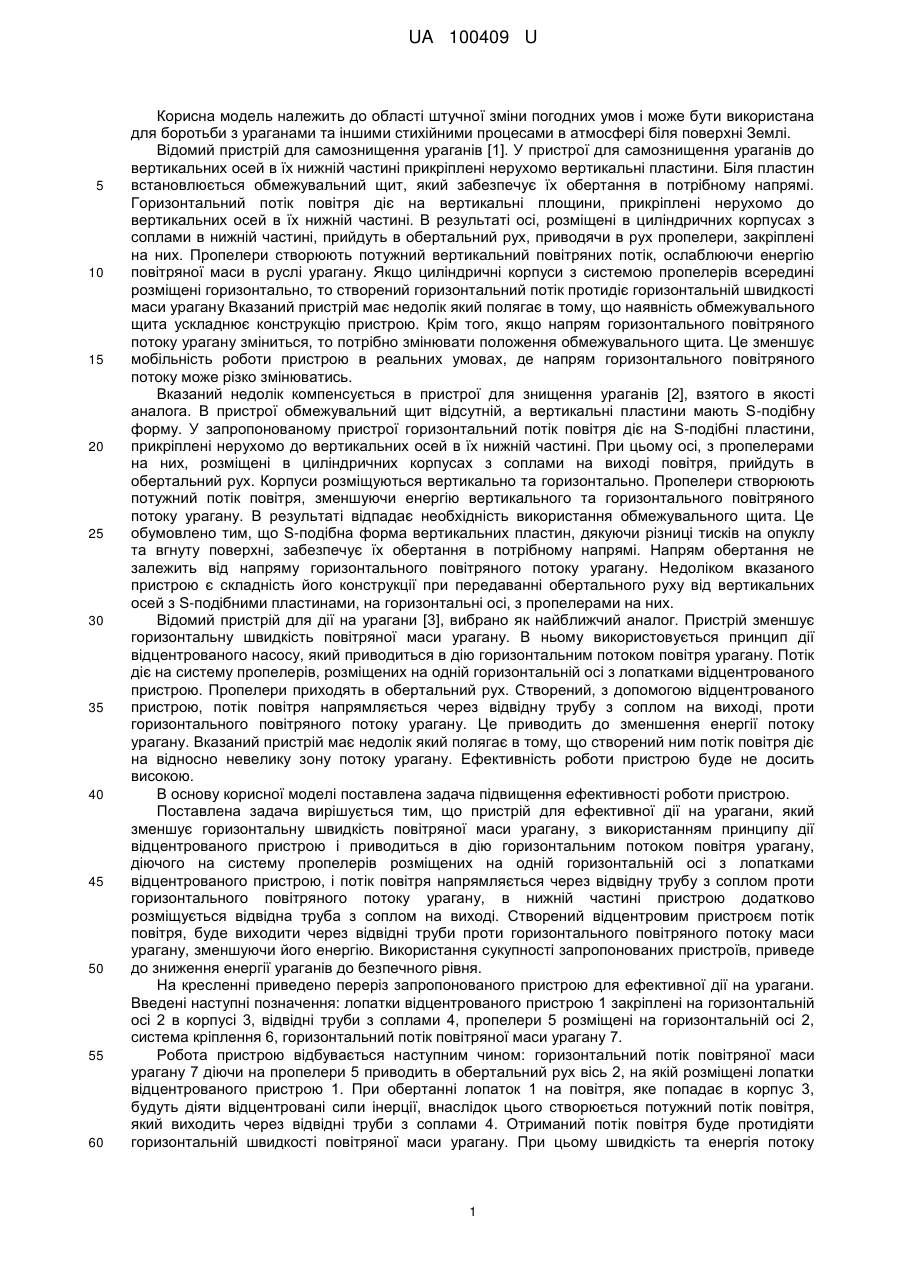

Реферат: UA 100409 U UA 100409 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області штучної зміни погодних умов і може бути використана для боротьби з ураганами та іншими стихійними процесами в атмосфері біля поверхні Землі. Відомий пристрій для самознищення ураганів [1]. У пристрої для самознищення ураганів до вертикальних осей в їх нижній частині прикріплені нерухомо вертикальні пластини. Біля пластин встановлюється обмежувальний щит, який забезпечує їх обертання в потрібному напрямі. Горизонтальний потік повітря діє на вертикальні площини, прикріплені нерухомо до вертикальних осей в їх нижній частині. В результаті осі, розміщені в циліндричних корпусах з соплами в нижній частині, прийдуть в обертальний рух, приводячи в рух пропелери, закріплені на них. Пропелери створюють потужний вертикальний повітряних потік, ослаблюючи енергію повітряної маси в руслі урагану. Якщо циліндричні корпуси з системою пропелерів всередині розміщені горизонтально, то створений горизонтальний потік протидіє горизонтальній швидкості маси урагану Вказаний пристрій має недолік який полягає в тому, що наявність обмежувального щита ускладнює конструкцію пристрою. Крім того, якщо напрям горизонтального повітряного потоку урагану зміниться, то потрібно змінювати положення обмежувального щита. Це зменшує мобільність роботи пристрою в реальних умовах, де напрям горизонтального повітряного потоку може різко змінюватись. Вказаний недолік компенсується в пристрої для знищення ураганів [2], взятого в якості аналога. В пристрої обмежувальний щит відсутній, а вертикальні пластини мають S-подібну форму. У запропонованому пристрої горизонтальний потік повітря діє на S-подібні пластини, прикріплені нерухомо до вертикальних осей в їх нижній частині. При цьому осі, з пропелерами на них, розміщені в циліндричних корпусах з соплами на виході повітря, прийдуть в обертальний рух. Корпуси розміщуються вертикально та горизонтально. Пропелери створюють потужний потік повітря, зменшуючи енергію вертикального та горизонтального повітряного потоку урагану. В результаті відпадає необхідність використання обмежувального щита. Це обумовлено тим, що S-подібна форма вертикальних пластин, дякуючи різниці тисків на опуклу та вгнуту поверхні, забезпечує їх обертання в потрібному напрямі. Напрям обертання не залежить від напряму горизонтального повітряного потоку урагану. Недоліком вказаного пристрою є складність його конструкції при передаванні обертального руху від вертикальних осей з S-подібними пластинами, на горизонтальні осі, з пропелерами на них. Відомий пристрій для дії на урагани [3], вибрано як найближчий аналог. Пристрій зменшує горизонтальну швидкість повітряної маси урагану. В ньому використовується принцип дії відцентрованого насосу, який приводиться в дію горизонтальним потоком повітря урагану. Потік діє на систему пропелерів, розміщених на одній горизонтальній осі з лопатками відцентрованого пристрою. Пропелери приходять в обертальний рух. Створений, з допомогою відцентрованого пристрою, потік повітря напрямляється через відвідну трубу з соплом на виході, проти горизонтального повітряного потоку урагану. Це приводить до зменшення енергії потоку урагану. Вказаний пристрій має недолік який полягає в тому, що створений ним потік повітря діє на відносно невелику зону потоку урагану. Ефективність роботи пристрою буде не досить високою. В основу корисної моделі поставлена задача підвищення ефективності роботи пристрою. Поставлена задача вирішується тим, що пристрій для ефективної дії на урагани, який зменшує горизонтальну швидкість повітряної маси урагану, з використанням принципу дії відцентрованого пристрою і приводиться в дію горизонтальним потоком повітря урагану, діючого на систему пропелерів розміщених на одній горизонтальній осі з лопатками відцентрованого пристрою, і потік повітря напрямляється через відвідну трубу з соплом проти горизонтального повітряного потоку урагану, в нижній частині пристрою додатково розміщується відвідна труба з соплом на виході. Створений відцентровим пристроєм потік повітря, буде виходити через відвідні труби проти горизонтального повітряного потоку маси урагану, зменшуючи його енергію. Використання сукупності запропонованих пристроїв, приведе до зниження енергії ураганів до безпечного рівня. На кресленні приведено переріз запропонованого пристрою для ефективної дії на урагани. Введені наступні позначення: лопатки відцентрованого пристрою 1 закріплені на горизонтальній осі 2 в корпусі 3, відвідні труби з соплами 4, пропелери 5 розміщені на горизонтальній осі 2, система кріплення 6, горизонтальний потік повітряної маси урагану 7. Робота пристрою відбувається наступним чином: горизонтальний потік повітряної маси урагану 7 діючи на пропелери 5 приводить в обертальний рух вісь 2, на якій розміщені лопатки відцентрованого пристрою 1. При обертанні лопаток 1 на повітря, яке попадає в корпус 3, будуть діяти відцентровані сили інерції, внаслідок цього створюється потужний потік повітря, який виходить через відвідні труби з соплами 4. Отриманий потік повітря буде протидіяти горизонтальній швидкості повітряної маси урагану. При цьому швидкість та енергія потоку 1 UA 100409 U 5 10 15 20 урагану буде зменшуватись, приводячи до його ослаблення до безпечного рівня. Внаслідок того, що додатково використовується ще одна відвідна труба з соплом на виході 4, ефективність роботи пристрою буде вищою ніж в найближчому аналозі. Це пов'язано з тим, що горизонтальний потік повітряної маси урагану 7 приводить в дію пристрій і гаситься цим пристроєм під дією потоку повітря, що виходить через трубу з соплом 4. При цьому збільшується зона урагану на яку діє потік повітря створений пристроєм. Енергія і швидкість потоку повітря створеного пристроєм будуть пропорційними швидкості та енергії повітряної маси урагану 7. Тобто відбувається саморегуляція роботи пристрою і при цьому ураган сам себе гасить. Таким чином, використовуючи додаткову відвідну трубу, з соплом на виході, можна ефективно зменшувати енергію горизонтального потоку повітряної маси урагану. Використання сукупності запропонованих пристроїв для дії на урагани дає можливість успішно боротись з руйнівною силою ураганів шляхом їх ослаблення і самознищення. Джерела інформації: 1. Бернацький В.А., Безруков П.О. Пристрій для самознищення ураганів. Патент України на корисну модель № 55337 від 10.12.2010 р. (Заявка № 201006902 від 04.06.10 р.) 2. Бернацький В.А. Пристрій для знищення ураганів. Патент України на корисну модель № 55370 від 10.12.2010 р. (Заявка № 201007235 від 11.06.2010 р.) 3. Бернацький В.А. Пристрій для дії на урагани. Патент України на корисну модель № 66446 від 10. 01.2012 р. (заявка № 201104784 від 18. 04. 2011) ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Пристрій для ефективної дії на урагани, який зменшує горизонтальну швидкість повітряної маси урагану, з використанням принципу дії відцентрованого пристрою і приводиться в дію горизонтальним потоком повітря урагану, діючого на систему пропелерів розміщених на одній горизонтальній осі з лопатками відцентрованого пристрою, і потік повітря напрямляється через відвідну трубу з соплом проти горизонтального повітряного потоку урагану, який відрізняється тим, що в нижній частині пристрою додатково розміщено відвідну трубу з соплом на виході. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
