Пристрій для ефективної протидії горизонтальному потоку урагану

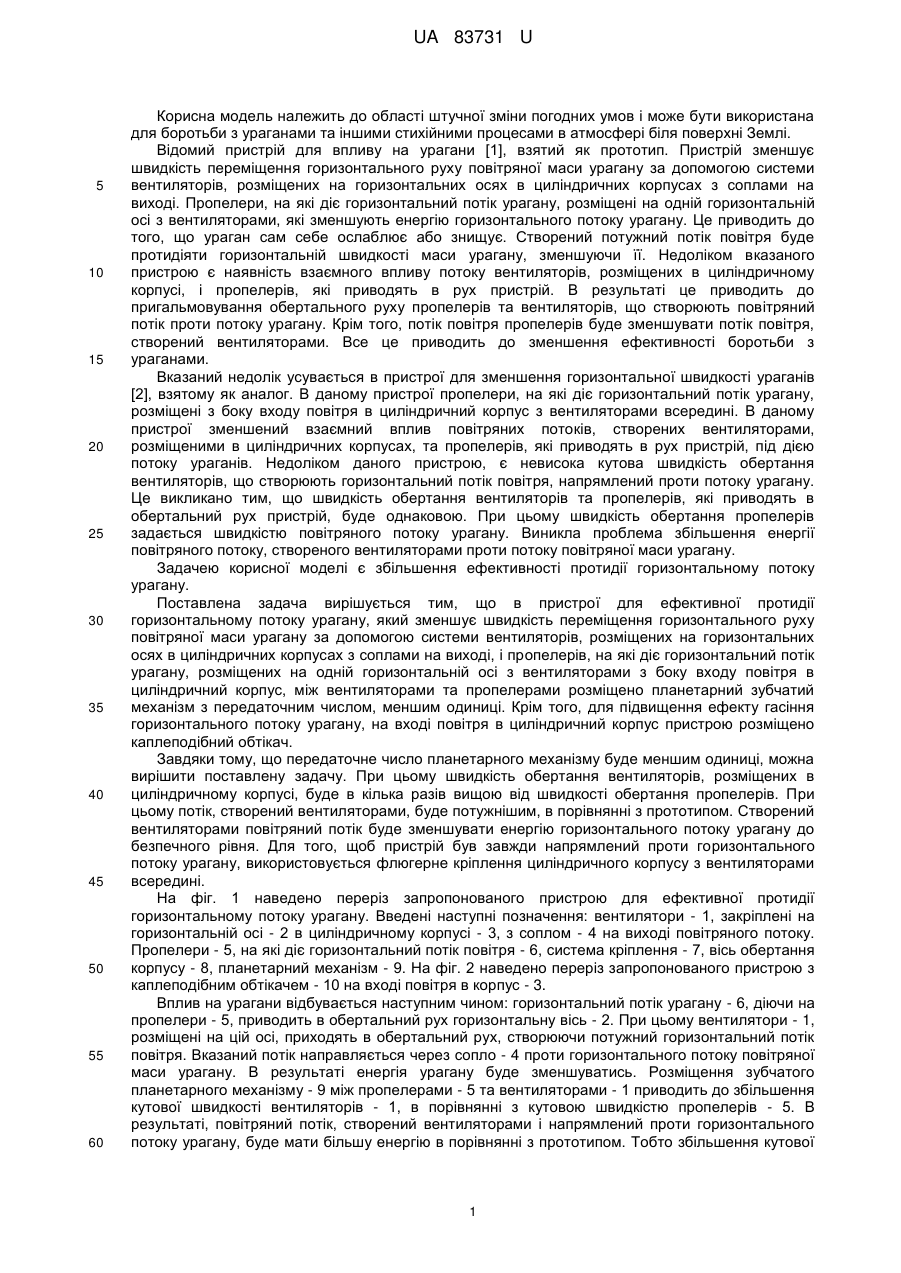

Реферат: UA 83731 U UA 83731 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області штучної зміни погодних умов і може бути використана для боротьби з ураганами та іншими стихійними процесами в атмосфері біля поверхні Землі. Відомий пристрій для впливу на урагани [1], взятий як прототип. Пристрій зменшує швидкість переміщення горизонтального руху повітряної маси урагану за допомогою системи вентиляторів, розміщених на горизонтальних осях в циліндричних корпусах з соплами на виході. Пропелери, на які діє горизонтальний потік урагану, розміщені на одній горизонтальній осі з вентиляторами, які зменшують енергію горизонтального потоку урагану. Це приводить до того, що ураган сам себе ослаблює або знищує. Створений потужний потік повітря буде протидіяти горизонтальній швидкості маси урагану, зменшуючи її. Недоліком вказаного пристрою є наявність взаємного впливу потоку вентиляторів, розміщених в циліндричному корпусі, і пропелерів, які приводять в рух пристрій. В результаті це приводить до пригальмовування обертального руху пропелерів та вентиляторів, що створюють повітряний потік проти потоку урагану. Крім того, потік повітря пропелерів буде зменшувати потік повітря, створений вентиляторами. Все це приводить до зменшення ефективності боротьби з ураганами. Вказаний недолік усувається в пристрої для зменшення горизонтальної швидкості ураганів [2], взятому як аналог. В даному пристрої пропелери, на які діє горизонтальний потік урагану, розміщені з боку входу повітря в циліндричний корпус з вентиляторами всередині. В даному пристрої зменшений взаємний вплив повітряних потоків, створених вентиляторами, розміщеними в циліндричних корпусах, та пропелерів, які приводять в рух пристрій, під дією потоку ураганів. Недоліком даного пристрою, є невисока кутова швидкість обертання вентиляторів, що створюють горизонтальний потік повітря, напрямлений проти потоку урагану. Це викликано тим, що швидкість обертання вентиляторів та пропелерів, які приводять в обертальний рух пристрій, буде однаковою. При цьому швидкість обертання пропелерів задається швидкістю повітряного потоку урагану. Виникла проблема збільшення енергії повітряного потоку, створеного вентиляторами проти потоку повітряної маси урагану. Задачею корисної моделі є збільшення ефективності протидії горизонтальному потоку урагану. Поставлена задача вирішується тим, що в пристрої для ефективної протидії горизонтальному потоку урагану, який зменшує швидкість переміщення горизонтального руху повітряної маси урагану за допомогою системи вентиляторів, розміщених на горизонтальних осях в циліндричних корпусах з соплами на виході, і пропелерів, на які діє горизонтальний потік урагану, розміщених на одній горизонтальній осі з вентиляторами з боку входу повітря в циліндричний корпус, між вентиляторами та пропелерами розміщено планетарний зубчатий механізм з передаточним числом, меншим одиниці. Крім того, для підвищення ефекту гасіння горизонтального потоку урагану, на вході повітря в циліндричний корпус пристрою розміщено каплеподібний обтікач. Завдяки тому, що передаточне число планетарного механізму буде меншим одиниці, можна вирішити поставлену задачу. При цьому швидкість обертання вентиляторів, розміщених в циліндричному корпусі, буде в кілька разів вищою від швидкості обертання пропелерів. При цьому потік, створений вентиляторами, буде потужнішим, в порівнянні з прототипом. Створений вентиляторами повітряний потік буде зменшувати енергію горизонтального потоку урагану до безпечного рівня. Для того, щоб пристрій був завжди напрямлений проти горизонтального потоку урагану, використовується флюгерне кріплення циліндричного корпусу з вентиляторами всередині. На фіг. 1 наведено переріз запропонованого пристрою для ефективної протидії горизонтальному потоку урагану. Введені наступні позначення: вентилятори - 1, закріплені на горизонтальній осі - 2 в циліндричному корпусі - 3, з соплом - 4 на виході повітряного потоку. Пропелери - 5, на які діє горизонтальний потік повітря - 6, система кріплення - 7, вісь обертання корпусу - 8, планетарний механізм - 9. На фіг. 2 наведено переріз запропонованого пристрою з каплеподібним обтікачем - 10 на вході повітря в корпус - 3. Вплив на урагани відбувається наступним чином: горизонтальний потік урагану - 6, діючи на пропелери - 5, приводить в обертальний рух горизонтальну вісь - 2. При цьому вентилятори - 1, розміщені на цій осі, приходять в обертальний рух, створюючи потужний горизонтальний потік повітря. Вказаний потік направляється через сопло - 4 проти горизонтального потоку повітряної маси урагану. В результаті енергія урагану буде зменшуватись. Розміщення зубчатого планетарного механізму - 9 між пропелерами - 5 та вентиляторами - 1 приводить до збільшення кутової швидкості вентиляторів - 1, в порівнянні з кутовою швидкістю пропелерів - 5. В результаті, повітряний потік, створений вентиляторами і напрямлений проти горизонтального потоку урагану, буде мати більшу енергію в порівнянні з прототипом. Тобто збільшення кутової 1 UA 83731 U 5 10 15 швидкості вентиляторів - 1 відбувається при незмінній горизонтальній швидкості повітряної маси урагану - 6. Це досягається підбором зубчатих шестерень планетарного механізму - 9. Таким чином, повітряний потік, створений вентиляторами - 1, буде мати вищу енергію, в порівнянні з прототипом. Крім того, розміщення каплеподібного обтікача - 10 на вході повітря в корпус - 3 збільшує ефект гасіння енергії потоку урагану. В цьому випадку проявляється ефект "пилососа". Тобто, зменшення швидкості горизонтального потоку урагану відбувається одночасно на вході і виході з корпусу - 3. В результаті зростає ефективність боротьби з ураганами, в порівнянні з прототипом. Використання сукупності запропонованих пристроїв приводить до суттєвого зменшення енергії ураганів до безпечного рівня. Це приведе до збереження матеріальних та фінансових ресурсів, а також до відсутності людських жертв. Використані джерела при складанні заявки: [1]. Бернацький В.А., Крайчук С.О. Пристрій для впливу на урагани. Патент України на корисну модель N 62776, від 12.09.2011. Бюл. № 17 [2]. Бернацький В.А. Пристрій для зменшення горизонтальної швидкості ураганів. Позитивне рішення по заявці N 201213316, від 22.02.13 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 1. Пристрій для ефективної протидії горизонтальному потоку урагану, який зменшує швидкість переміщення горизонтального руху повітряної маси урагану за допомогою системи вентиляторів, розміщених на горизонтальних осях в циліндричних корпусах з соплами на виході, і пропелерів, на які діє горизонтальний потік урагану, розміщених на одній горизонтальній осі з вентиляторами з боку входу повітря в циліндричний корпус, який відрізняється тим, що між вентиляторами та пропелерами розміщено планетарний зубчатий механізм з передаточним числом, меншим одиниці. 2. Пристрій для ефективної протидії горизонтальному потоку урагану за п. 1, який відрізняється тим, що на вході повітря в циліндричний корпус розміщено каплеподібний обтікач. 2 UA 83731 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
