Універсальний пристрій для ефективної боротьби з ураганами

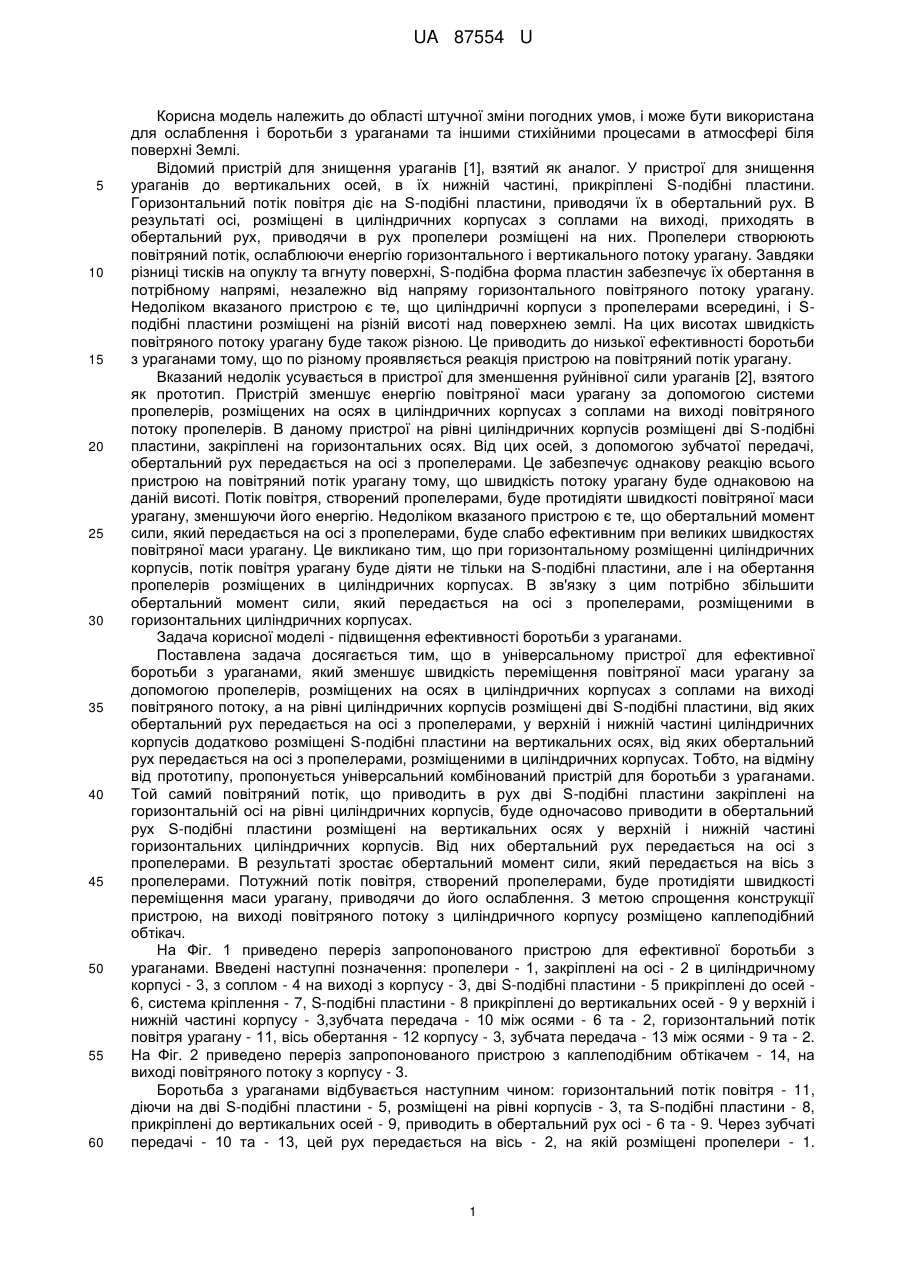

Реферат: UA 87554 U UA 87554 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області штучної зміни погодних умов, і може бути використана для ослаблення і боротьби з ураганами та іншими стихійними процесами в атмосфері біля поверхні Землі. Відомий пристрій для знищення ураганів [1], взятий як аналог. У пристрої для знищення ураганів до вертикальних осей, в їх нижній частині, прикріплені S-подібні пластини. Горизонтальний потік повітря діє на S-подібні пластини, приводячи їх в обертальний рух. В результаті осі, розміщені в циліндричних корпусах з соплами на виході, приходять в обертальний рух, приводячи в рух пропелери розміщені на них. Пропелери створюють повітряний потік, ослаблюючи енергію горизонтального і вертикального потоку урагану. Завдяки різниці тисків на опуклу та вгнуту поверхні, S-подібна форма пластин забезпечує їх обертання в потрібному напрямі, незалежно від напряму горизонтального повітряного потоку урагану. Недоліком вказаного пристрою є те, що циліндричні корпуси з пропелерами всередині, і Sподібні пластини розміщені на різній висоті над поверхнею землі. На цих висотах швидкість повітряного потоку урагану буде також різною. Це приводить до низької ефективності боротьби з ураганами тому, що по різному проявляється реакція пристрою на повітряний потік урагану. Вказаний недолік усувається в пристрої для зменшення руйнівної сили ураганів [2], взятого як прототип. Пристрій зменшує енергію повітряної маси урагану за допомогою системи пропелерів, розміщених на осях в циліндричних корпусах з соплами на виході повітряного потоку пропелерів. В даному пристрої на рівні циліндричних корпусів розміщені дві S-подібні пластини, закріплені на горизонтальних осях. Від цих осей, з допомогою зубчатої передачі, обертальний рух передається на осі з пропелерами. Це забезпечує однакову реакцію всього пристрою на повітряний потік урагану тому, що швидкість потоку урагану буде однаковою на даній висоті. Потік повітря, створений пропелерами, буде протидіяти швидкості повітряної маси урагану, зменшуючи його енергію. Недоліком вказаного пристрою є те, що обертальний момент сили, який передається на осі з пропелерами, буде слабо ефективним при великих швидкостях повітряної маси урагану. Це викликано тим, що при горизонтальному розміщенні циліндричних корпусів, потік повітря урагану буде діяти не тільки на S-подібні пластини, але і на обертання пропелерів розміщених в циліндричних корпусах. В зв'язку з цим потрібно збільшити обертальний момент сили, який передається на осі з пропелерами, розміщеними в горизонтальних циліндричних корпусах. Задача корисної моделі - підвищення ефективності боротьби з ураганами. Поставлена задача досягається тим, що в універсальному пристрої для ефективної боротьби з ураганами, який зменшує швидкість переміщення повітряної маси урагану за допомогою пропелерів, розміщених на осях в циліндричних корпусах з соплами на виході повітряного потоку, а на рівні циліндричних корпусів розміщені дві S-подібні пластини, від яких обертальний рух передається на осі з пропелерами, у верхній і нижній частині циліндричних корпусів додатково розміщені S-подібні пластини на вертикальних осях, від яких обертальний рух передається на осі з пропелерами, розміщеними в циліндричних корпусах. Тобто, на відміну від прототипу, пропонується універсальний комбінований пристрій для боротьби з ураганами. Той самий повітряний потік, що приводить в рух дві S-подібні пластини закріплені на горизонтальній осі на рівні циліндричних корпусів, буде одночасово приводити в обертальний рух S-подібні пластини розміщені на вертикальних осях у верхній і нижній частині горизонтальних циліндричних корпусів. Від них обертальний рух передається на осі з пропелерами. В результаті зростає обертальний момент сили, який передається на вісь з пропелерами. Потужний потік повітря, створений пропелерами, буде протидіяти швидкості переміщення маси урагану, приводячи до його ослаблення. З метою спрощення конструкції пристрою, на виході повітряного потоку з циліндричного корпусу розміщено каплеподібний обтікач. На Фіг. 1 приведено переріз запропонованого пристрою для ефективної боротьби з ураганами. Введені наступні позначення: пропелери - 1, закріплені на осі - 2 в циліндричному корпусі - 3, з соплом - 4 на виході з корпусу - 3, дві S-подібні пластини - 5 прикріплені до осей 6, система кріплення - 7, S-подібні пластини - 8 прикріплені до вертикальних осей - 9 у верхній і нижній частині корпусу - 3,зубчата передача - 10 між осями - 6 та - 2, горизонтальний потік повітря урагану - 11, вісь обертання - 12 корпусу - 3, зубчата передача - 13 між осями - 9 та - 2. На Фіг. 2 приведено переріз запропонованого пристрою з каплеподібним обтікачем - 14, на виході повітряного потоку з корпусу - 3. Боротьба з ураганами відбувається наступним чином: горизонтальний потік повітря - 11, діючи на дві S-подібні пластини - 5, розміщені на рівні корпусів - 3, та S-подібні пластини - 8, прикріплені до вертикальних осей - 9, приводить в обертальний рух осі - 6 та - 9. Через зубчаті передачі - 10 та - 13, цей рух передається на вісь - 2, на якій розміщені пропелери - 1. 1 UA 87554 U 5 10 15 20 Обертаючись в корпусі - 3, пропелери - 1 створюють потужний потік повітря напрямлений через сопло - 4 проти горизонтального потоку урагану. Використання каплеподібного обтікача - 14, приводить до спрощення конструкції пристрою. Змінюючи поперечний переріз каплеподібного обтікача - 14, можна змінювати швидкість витікання потоку повітря пропелерів - 1 на виході з корпусу - 3, (Фіг. 2). Цього результату можна досягти, змінюючи передаточне число зубчатих передач - 10 та - 13. Обертаючись з допомогою осі - 12, корпуси - 3 орієнтуються проти горизонтального повітряного потоку урагану - 11, (Фіг. 1, 2). Таким чином, додаткове використання S-подібних пластин - 8, розміщених на вертикальних осях - 9, у верхній і нижній частині горизонтальних циліндричних корпусів - 3, збільшує обертальний момент сили, який передається на вісь - 2 з пропелерами - 1. Той самий горизонтальний повітряний потік урагану, що приводить в рух дві S-подібні пластини закріплені на рівні циліндричних корпусів, буде одночасово приводити в обертальний рух S-подібні пластини розміщені на вертикальних осях у верхній і нижній частині горизонтальних циліндричних корпусів. Використання каплеподібного обтікача - 14, спрощує конструкцію пристрою. Потужний потік повітря, створений пропелерами, буде протидіяти швидкості переміщення повітряної маси урагану, приводами до його ослаблення. Використання сукупності пристроїв, розміщених горизонтально, дає можливість зменшувати енергію ураганів. Все це приводить до зменшення руйнівної сили ураганів, що сприяє заощадженню гігантських фінансових ресурсів та збереженню людського життя. Використані джерела при складанні заявки: 1. Бернацький В.А. Пристрій для знищення ураганів. Патент України на корисну модель № 55370 від 10.12.2010 р. (Заявка № 201007235 від 11.06.2010 р.) 2. Бернацький В.А. Пристрій для зменшення руйнівної сили ураганів. Патент України на корисну модель № 62789 від 12.09.2011 р. (Заявка № 201103797 від 29.03.2011 р.) 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 1. Універсальний пристрій для ефективної боротьби з ураганами, виконаний з можливістю зменшення швидкості переміщення повітряної маси урагану за допомогою пропелерів, розміщених на осях в циліндричних корпусах з соплами на виході повітряного потоку, а на рівні циліндричних корпусів розміщені дві S-подібні пластини, від яких обертальний рух передається на осі з пропелерами, який відрізняється тим, що додатково у верхній і нижній частині циліндричних корпусів розміщені S-подібні пластини на вертикальних осях, від яких обертальний рух передається на осі з пропелерами розміщеними в циліндричних корпусах. 2. Універсальний пристрій за п. 1, який відрізняється тим, що на виході повітряного потоку з циліндричного корпусу розміщено каплеподібний обтікач. 2 UA 87554 U 3 UA 87554 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
