Перекриття будинку

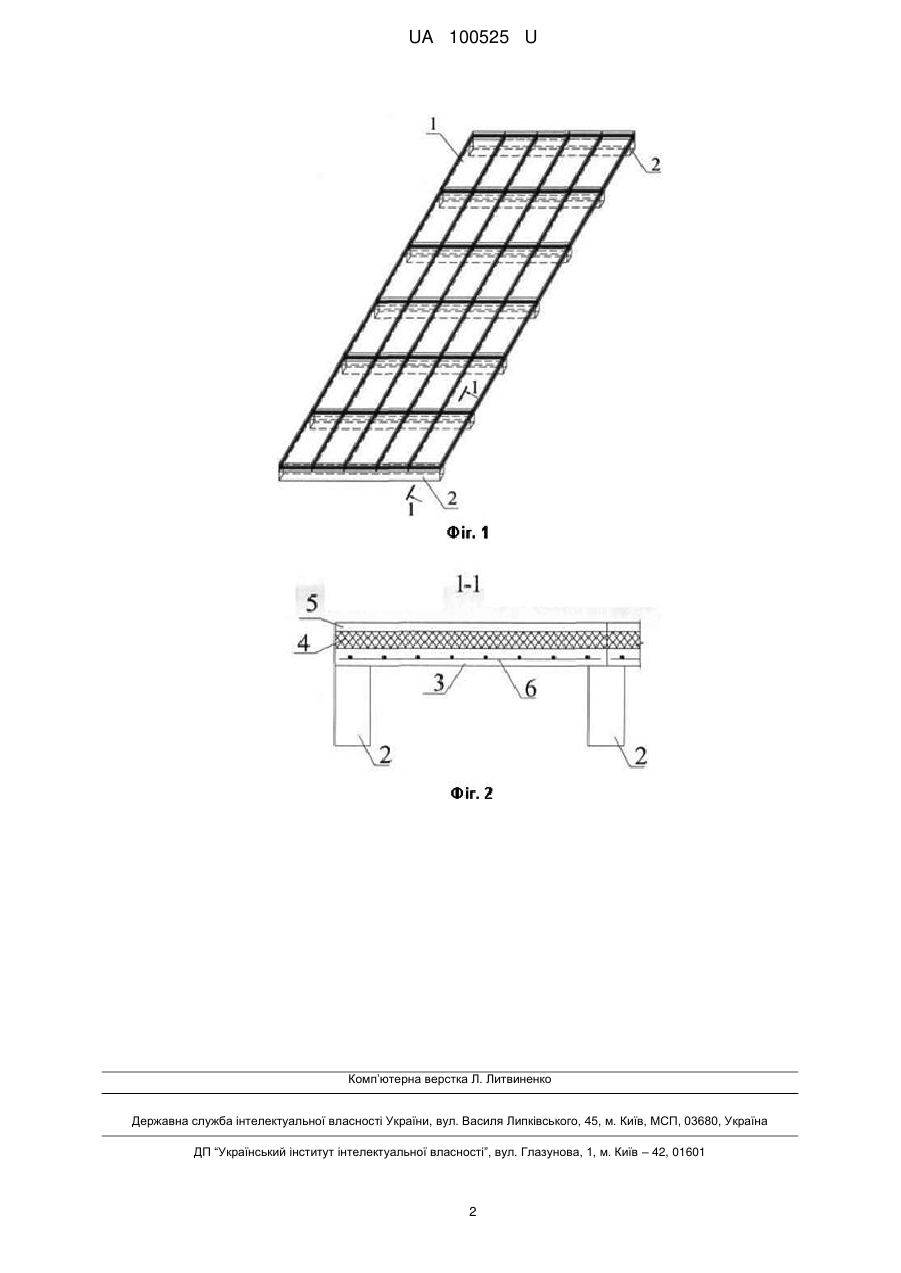

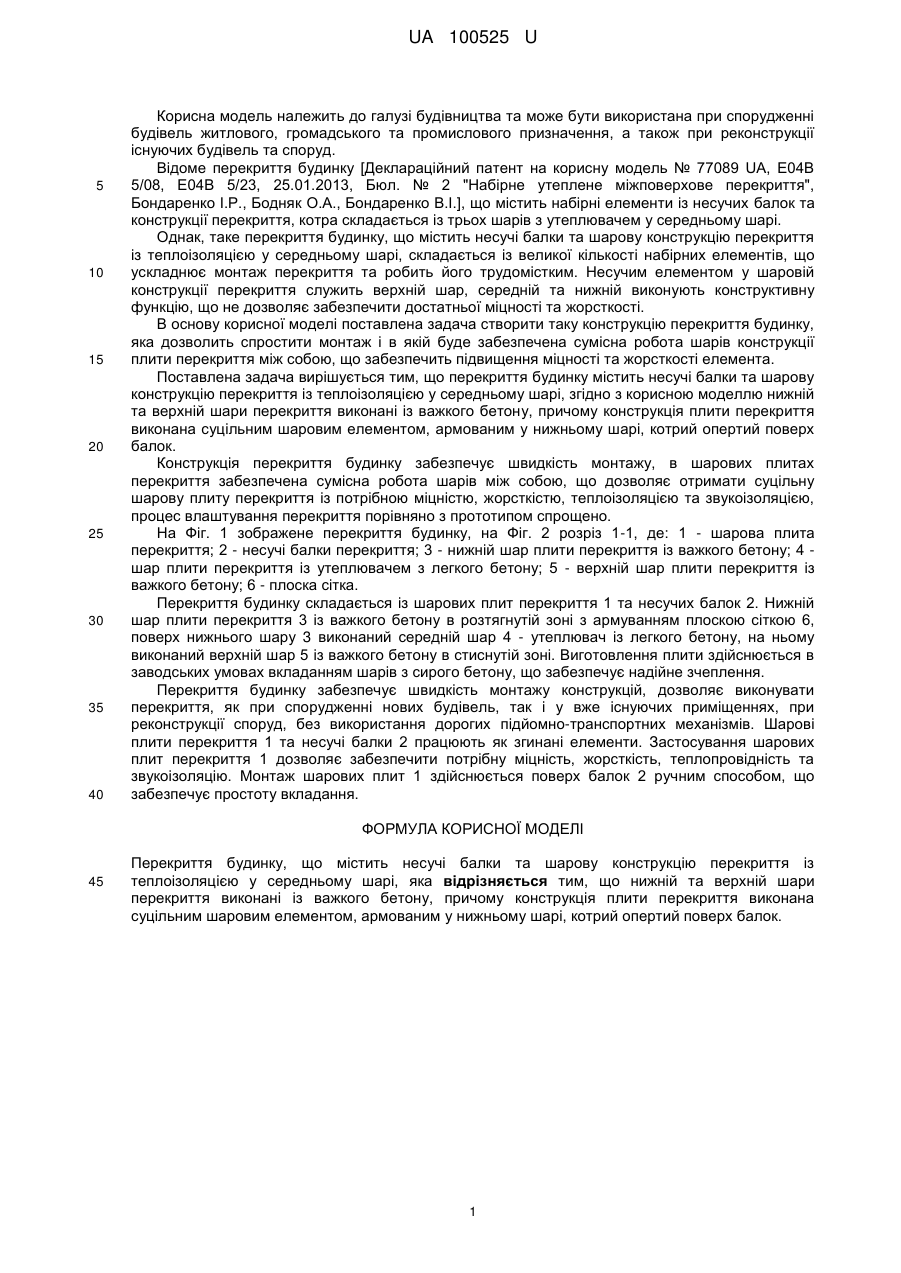

Реферат: Перекриття будинку містить несучі балки та шарову конструкцію перекриття із теплоізоляцією у середньому шарі. Нижній та верхній шари перекриття виконані із важкого бетону, причому конструкція плити перекриття виконана суцільним шаровим елементом, армованим у нижньому шарі, котрий опертий поверх балок. UA 100525 U (54) ПЕРЕКРИТТЯ БУДИНКУ UA 100525 U UA 100525 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі будівництва та може бути використана при спорудженні будівель житлового, громадського та промислового призначення, а також при реконструкції існуючих будівель та споруд. Відоме перекриття будинку [Деклараційний патент на корисну модель № 77089 UA, E04B 5/08, Е04В 5/23, 25.01.2013, Бюл. № 2 "Набірне утеплене міжповерхове перекриття", Бондаренко І.Р., Бодняк О.А., Бондаренко В.І.], що містить набірні елементи із несучих балок та конструкції перекриття, котра складається із трьох шарів з утеплювачем у середньому шарі. Однак, таке перекриття будинку, що містить несучі балки та шарову конструкцію перекриття із теплоізоляцією у середньому шарі, складається із великої кількості набірних елементів, що ускладнює монтаж перекриття та робить його трудомістким. Несучим елементом у шаровій конструкції перекриття служить верхній шар, середній та нижній виконують конструктивну функцію, що не дозволяє забезпечити достатньої міцності та жорсткості. В основу корисної моделі поставлена задача створити таку конструкцію перекриття будинку, яка дозволить спростити монтаж і в якій буде забезпечена сумісна робота шарів конструкції плити перекриття між собою, що забезпечить підвищення міцності та жорсткості елемента. Поставлена задача вирішується тим, що перекриття будинку містить несучі балки та шарову конструкцію перекриття із теплоізоляцією у середньому шарі, згідно з корисною моделлю нижній та верхній шари перекриття виконані із важкого бетону, причому конструкція плити перекриття виконана суцільним шаровим елементом, армованим у нижньому шарі, котрий опертий поверх балок. Конструкція перекриття будинку забезпечує швидкість монтажу, в шарових плитах перекриття забезпечена сумісна робота шарів між собою, що дозволяє отримати суцільну шарову плиту перекриття із потрібною міцністю, жорсткістю, теплоізоляцією та звукоізоляцією, процес влаштування перекриття порівняно з прототипом спрощено. На Фіг. 1 зображене перекриття будинку, на Фіг. 2 розріз 1-1, де: 1 - шарова плита перекриття; 2 - несучі балки перекриття; 3 - нижній шар плити перекриття із важкого бетону; 4 шар плити перекриття із утеплювачем з легкого бетону; 5 - верхній шар плити перекриття із важкого бетону; 6 - плоска сітка. Перекриття будинку складається із шарових плит перекриття 1 та несучих балок 2. Нижній шар плити перекриття 3 із важкого бетону в розтягнутій зоні з армуванням плоскою сіткою 6, поверх нижнього шару 3 виконаний середній шар 4 - утеплювач із легкого бетону, на ньому виконаний верхній шар 5 із важкого бетону в стиснутій зоні. Виготовлення плити здійснюється в заводських умовах вкладанням шарів з сирого бетону, що забезпечує надійне зчеплення. Перекриття будинку забезпечує швидкість монтажу конструкцій, дозволяє виконувати перекриття, як при спорудженні нових будівель, так і у вже існуючих приміщеннях, при реконструкції споруд, без використання дорогих підйомно-транспортних механізмів. Шарові плити перекриття 1 та несучі балки 2 працюють як згинані елементи. Застосування шарових плит перекриття 1 дозволяє забезпечити потрібну міцність, жорсткість, теплопровідність та звукоізоляцію. Монтаж шарових плит 1 здійснюється поверх балок 2 ручним способом, що забезпечує простоту вкладання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Перекриття будинку, що містить несучі балки та шарову конструкцію перекриття із теплоізоляцією у середньому шарі, яка відрізняється тим, що нижній та верхній шари перекриття виконані із важкого бетону, причому конструкція плити перекриття виконана суцільним шаровим елементом, армованим у нижньому шарі, котрий опертий поверх балок. 1 UA 100525 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
