Спосіб влаштування вертикального стику елементів “стіна в ґрунті”, що виконується з січних паль

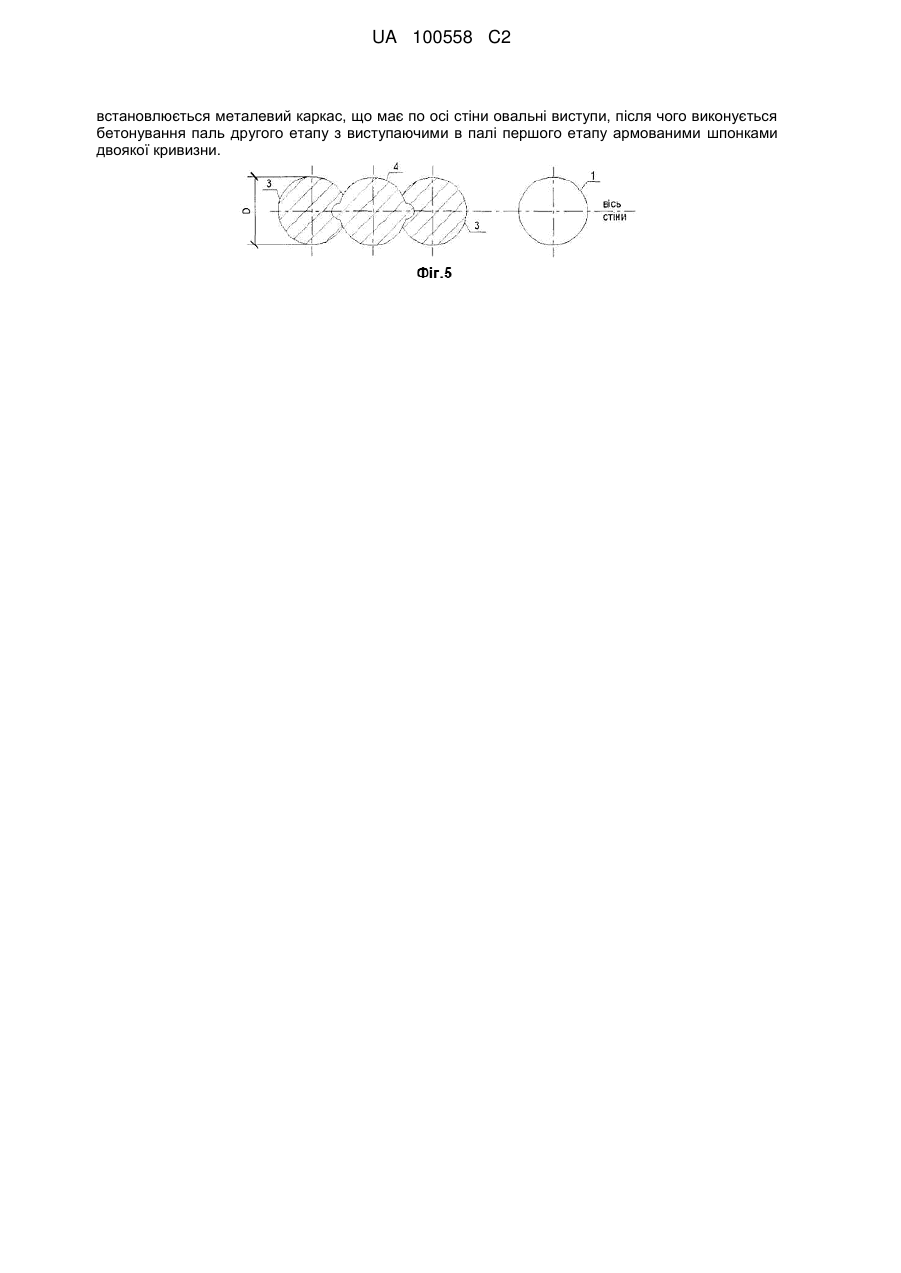

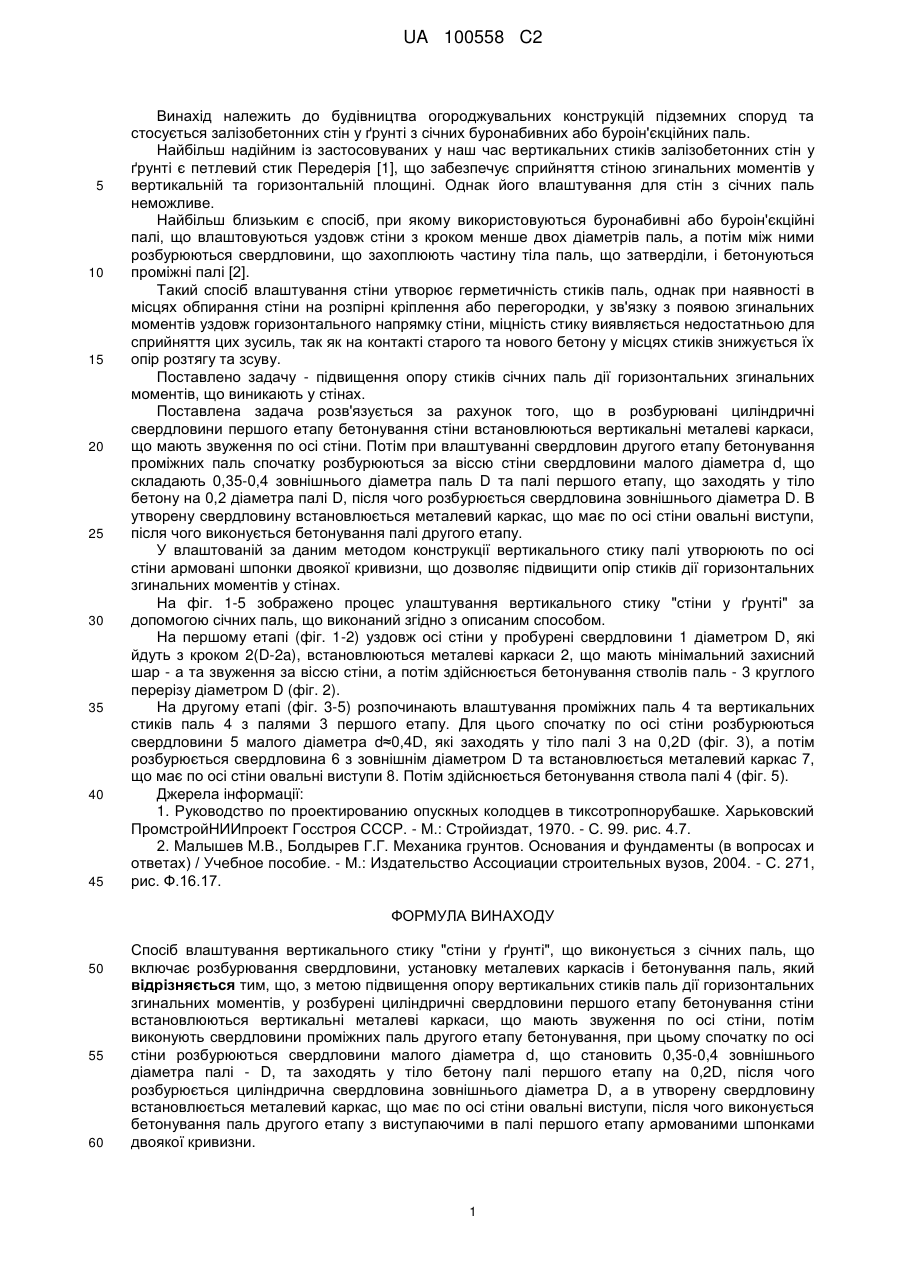

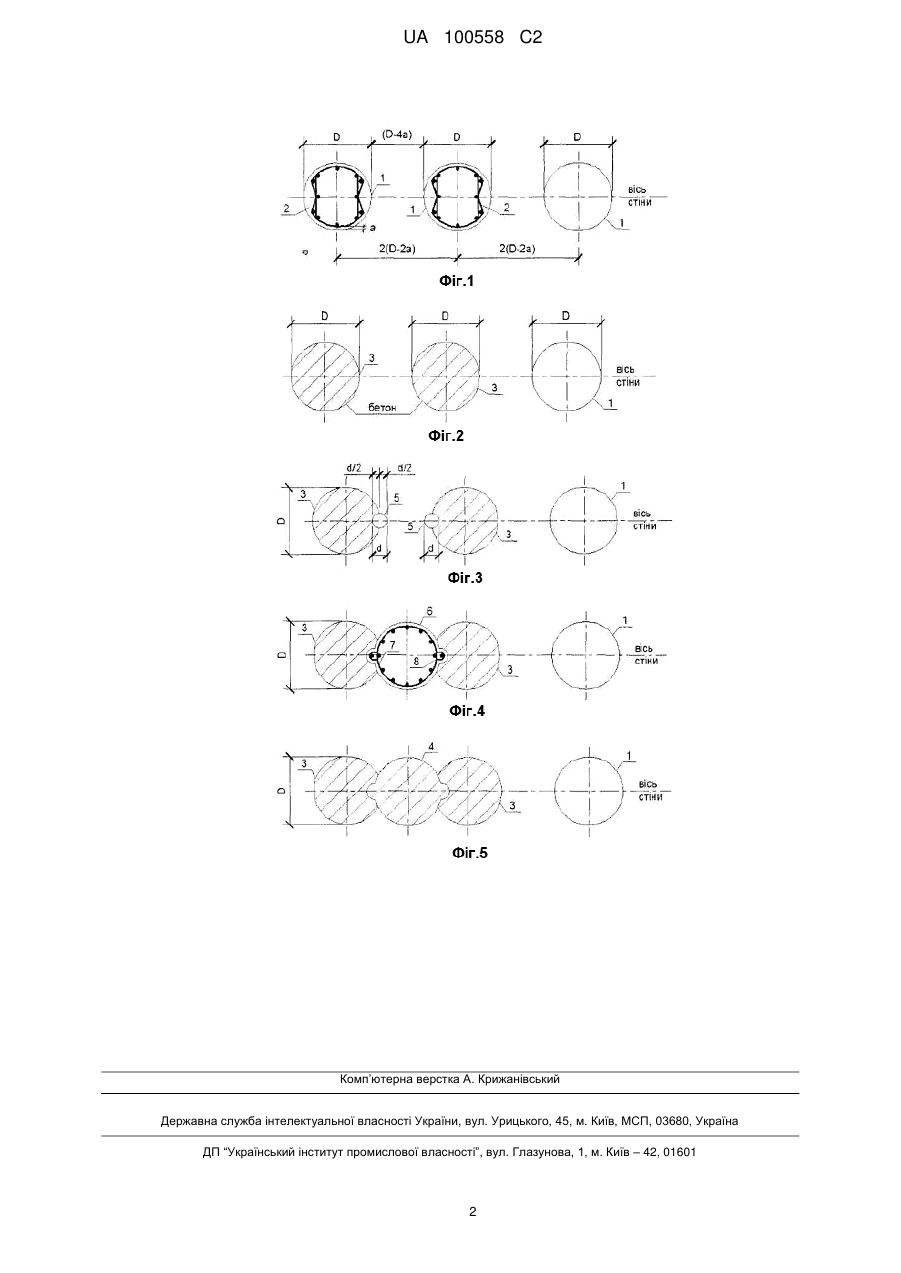

Реферат: Винахід належить до будівництва огороджувальних конструкцій підземних споруд та стосується залізобетонних стін у ґрунті із січних буронабивних або буроін'єкційних паль. Для підвищення опору стиків січних паль дії горизонтальних згинальних моментів, що виникають у стінах, у розбурені циліндричні свердловини першого етапу бетонування встановлюються вертикальні металеві каркаси, що мають звуження по осі стіни. Потім виконують свердловини проміжних паль другого етапу бетонування, при цьому спочатку по осі стіни розбурюються свердловини малого діаметра d, що становить 0,35-0,4 зовнішнього діаметра палі - D, та заходять у тіло бетону палі першого етапу на 0,2D. Після чого розбурюється циліндрична свердловина зовнішнього діаметра D, а в утворену свердловину UA 100558 C2 (12) UA 100558 C2 встановлюється металевий каркас, що має по осі стіни овальні виступи, після чого виконується бетонування паль другого етапу з виступаючими в палі першого етапу армованими шпонками двоякої кривизни. UA 100558 C2 5 10 15 20 25 30 35 40 45 Винахід належить до будівництва огороджувальних конструкцій підземних споруд та стосується залізобетонних стін у ґрунті з січних буронабивних або буроін'єкційних паль. Найбільш надійним із застосовуваних у наш час вертикальних стиків залізобетонних стін у ґрунті є петлевий стик Передерія [1], що забезпечує сприйняття стіною згинальних моментів у вертикальній та горизонтальній площині. Однак його влаштування для стін з січних паль неможливе. Найбільш близьким є спосіб, при якому використовуються буронабивні або буроін'єкційні палі, що влаштовуються уздовж стіни з кроком менше двох діаметрів паль, а потім між ними розбурюються свердловини, що захоплюють частину тіла паль, що затверділи, і бетонуються проміжні палі [2]. Такий спосіб влаштування стіни утворює герметичність стиків паль, однак при наявності в місцях обпирання стіни на розпірні кріплення або перегородки, у зв'язку з появою згинальних моментів уздовж горизонтального напрямку стіни, міцність стику виявляється недостатньою для сприйняття цих зусиль, так як на контакті старого та нового бетону у місцях стиків знижується їх опір розтягу та зсуву. Поставлено задачу - підвищення опору стиків січних паль дії горизонтальних згинальних моментів, що виникають у стінах. Поставлена задача розв'язується за рахунок того, що в розбурювані циліндричні свердловини першого етапу бетонування стіни встановлюються вертикальні металеві каркаси, що мають звуження по осі стіни. Потім при влаштуванні свердловин другого етапу бетонування проміжних паль спочатку розбурюються за віссю стіни свердловини малого діаметра d, що складають 0,35-0,4 зовнішнього діаметра паль D та палі першого етапу, що заходять у тіло бетону на 0,2 діаметра палі D, після чого розбурюється свердловина зовнішнього діаметра D. В утворену свердловину встановлюється металевий каркас, що має по осі стіни овальні виступи, після чого виконується бетонування палі другого етапу. У влаштованій за даним методом конструкції вертикального стику палі утворюють по осі стіни армовані шпонки двоякої кривизни, що дозволяє підвищити опір стиків дії горизонтальних згинальних моментів у стінах. На фіг. 1-5 зображено процес улаштування вертикального стику "стіни у ґрунті" за допомогою січних паль, що виконаний згідно з описаним способом. На першому етапі (фіг. 1-2) уздовж осі стіни у пробурені свердловини 1 діаметром D, які йдуть з кроком 2(D-2a), встановлюються металеві каркаси 2, що мають мінімальний захисний шар - а та звуження за віссю стіни, а потім здійснюється бетонування стволів паль - 3 круглого перерізу діаметром D (фіг. 2). На другому етапі (фіг. 3-5) розпочинають влаштування проміжних паль 4 та вертикальних стиків паль 4 з палями 3 першого етапу. Для цього спочатку по осі стіни розбурюються свердловини 5 малого діаметра d≈0,4D, які заходять у тіло палі 3 на 0,2D (фіг. 3), а потім розбурюється свердловина 6 з зовнішнім діаметром D та встановлюється металевий каркас 7, що має по осі стіни овальні виступи 8. Потім здійснюється бетонування ствола палі 4 (фіг. 5). Джерела інформації: 1. Руководство по проектированию опускных колодцев в тиксотропнорубашке. Харьковский ПромстройНИИпроект Госстроя СССР. - М.: Стройиздат, 1970. - С. 99. рис. 4.7. 2. Малышев М.В., Болдырев Г.Г. Механика грунтов. Основания и фундаменты (в вопросах и ответах) / Учебное пособие. - М.: Издательство Ассоциации строительных вузов, 2004. - С. 271, рис. Ф.16.17. ФОРМУЛА ВИНАХОДУ 50 55 60 Спосіб влаштування вертикального стику "стіни у ґрунті", що виконується з січних паль, що включає розбурювання свердловини, установку металевих каркасів і бетонування паль, який відрізняється тим, що, з метою підвищення опору вертикальних стиків паль дії горизонтальних згинальних моментів, у розбурені циліндричні свердловини першого етапу бетонування стіни встановлюються вертикальні металеві каркаси, що мають звуження по осі стіни, потім виконують свердловини проміжних паль другого етапу бетонування, при цьому спочатку по осі стіни розбурюються свердловини малого діаметра d, що становить 0,35-0,4 зовнішнього діаметра палі - D, та заходять у тіло бетону палі першого етапу на 0,2D, після чого розбурюється циліндрична свердловина зовнішнього діаметра D, а в утворену свердловину встановлюється металевий каркас, що має по осі стіни овальні виступи, після чого виконується бетонування паль другого етапу з виступаючими в палі першого етапу армованими шпонками двоякої кривизни. 1 UA 100558 C2 Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
