Засіб контролю відхилень осей наскрізних отворів

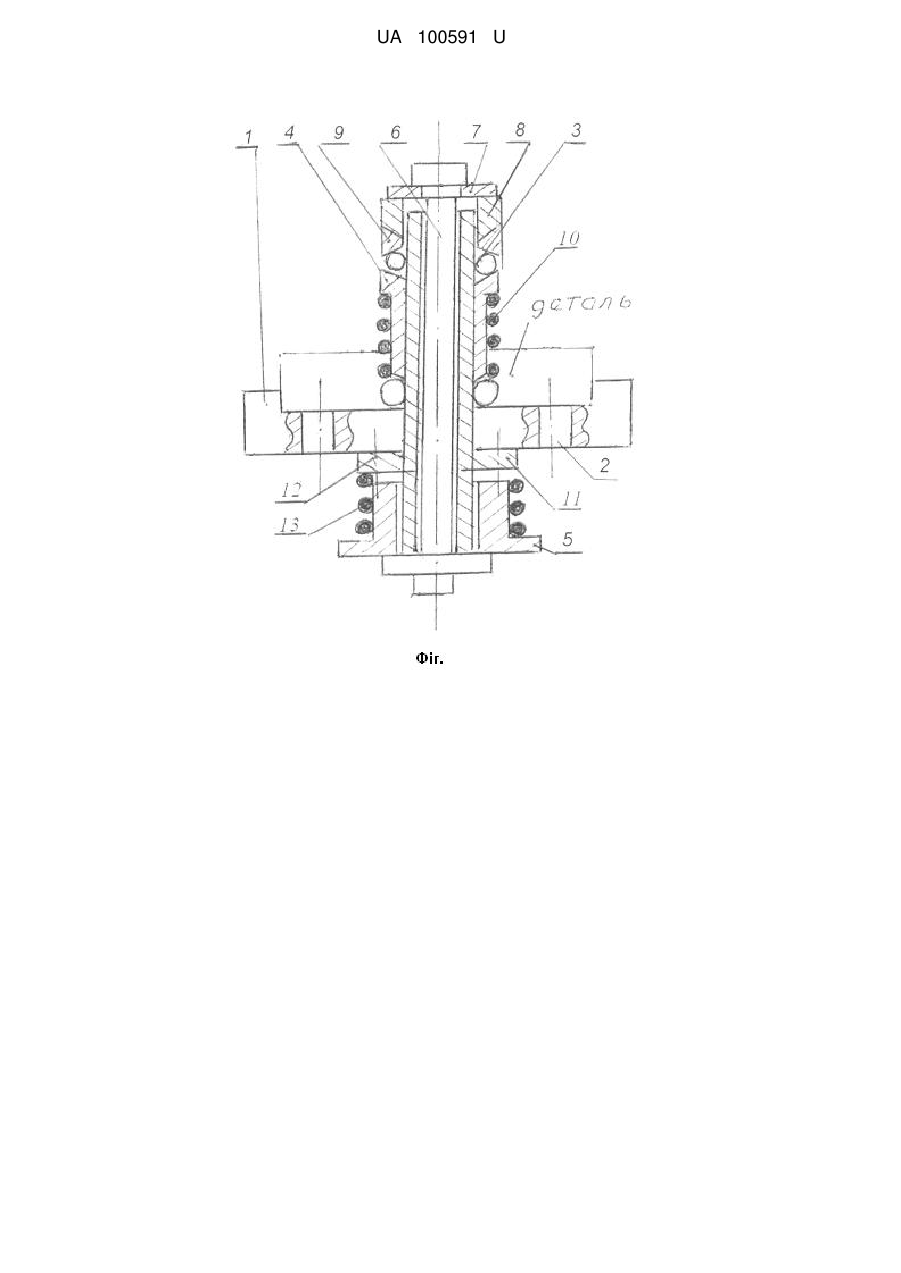

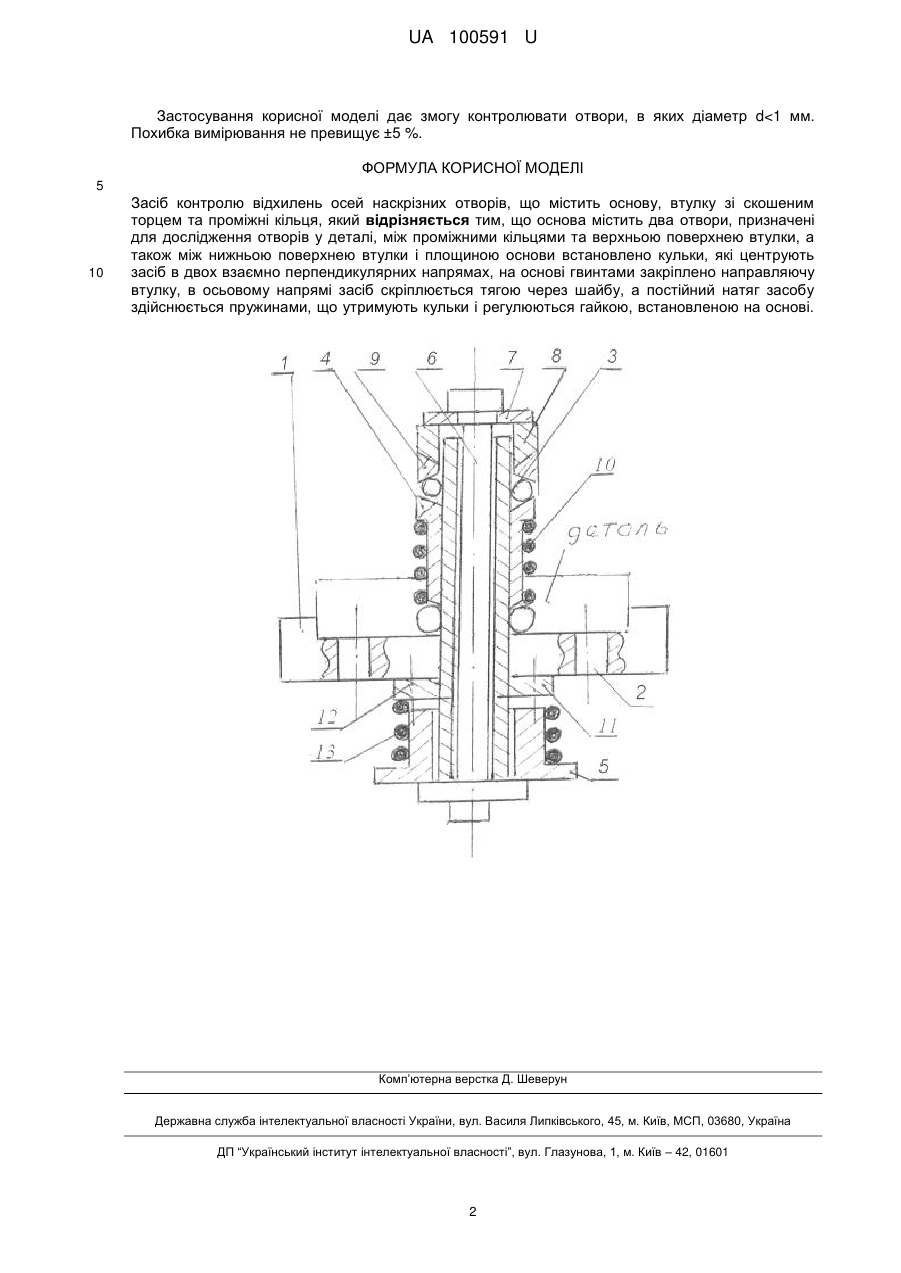

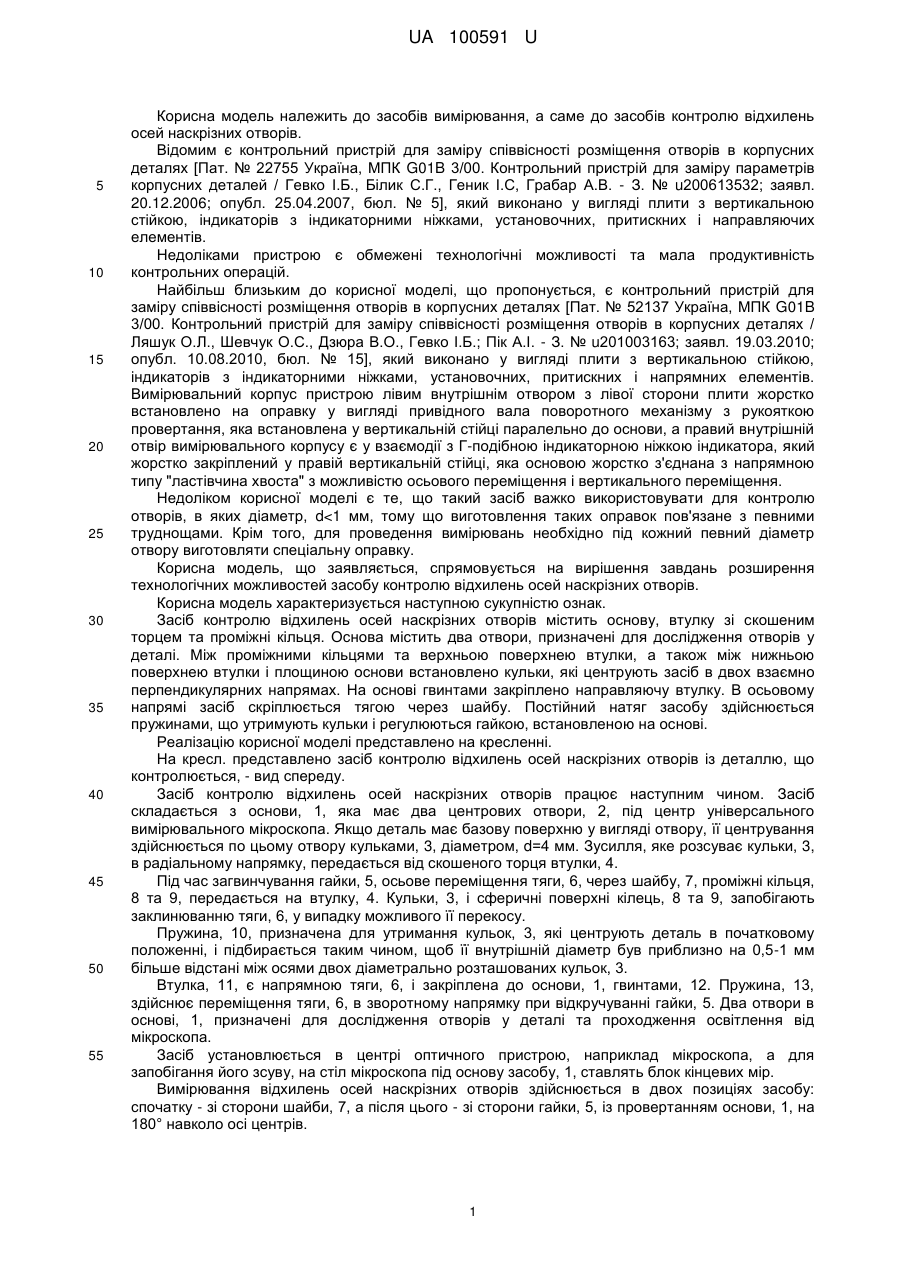

Реферат: Засіб контролю відхилень осей наскрізних отворів містить основу, втулку зі скошеним торцем та проміжні кільця. Основа містить два отвори, призначені для дослідження отворів у деталі, між проміжними кільцями та верхньою поверхнею втулки, а також між нижньою поверхнею втулки і площиною основи встановлено кульки, які центрують засіб в двох взаємно перпендикулярних напрямах. На основі гвинтами закріплено направляючу втулку. В осьовому напрямі засіб скріплюється тягою через шайбу. Постійний натяг засобу здійснюється пружинами, що утримують кульки і регулюються гайкою, встановленою на основі. UA 100591 U (12) UA 100591 U UA 100591 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до засобів вимірювання, а саме до засобів контролю відхилень осей наскрізних отворів. Відомим є контрольний пристрій для заміру співвісності розміщення отворів в корпусних деталях [Пат. № 22755 Україна, МПК G01B 3/00. Контрольний пристрій для заміру параметрів корпусних деталей / Гевко І.Б., Білик С.Г., Геник І.С, Грабар А.В. - З. № u200613532; заявл. 20.12.2006; опубл. 25.04.2007, бюл. № 5], який виконано у вигляді плити з вертикальною стійкою, індикаторів з індикаторними ніжками, установочних, притискних і направляючих елементів. Недоліками пристрою є обмежені технологічні можливості та мала продуктивність контрольних операцій. Найбільш близьким до корисної моделі, що пропонується, є контрольний пристрій для заміру співвісності розміщення отворів в корпусних деталях [Пат. № 52137 Україна, МПК G01B 3/00. Контрольний пристрій для заміру співвісності розміщення отворів в корпусних деталях / Ляшук О.Л., Шевчук О.С., Дзюра В.О., Гевко І.Б.; Пік А.І. - З. № u201003163; заявл. 19.03.2010; опубл. 10.08.2010, бюл. № 15], який виконано у вигляді плити з вертикальною стійкою, індикаторів з індикаторними ніжками, установочних, притискних і напрямних елементів. Вимірювальний корпус пристрою лівим внутрішнім отвором з лівої сторони плити жорстко встановлено на оправку у вигляді привідного вала поворотного механізму з рукояткою провертання, яка встановлена у вертикальній стійці паралельно до основи, а правий внутрішній отвір вимірювального корпусу є у взаємодії з Г-подібною індикаторною ніжкою індикатора, який жорстко закріплений у правій вертикальній стійці, яка основою жорстко з'єднана з напрямною типу "ластівчина хвоста" з можливістю осьового переміщення і вертикального переміщення. Недоліком корисної моделі є те, що такий засіб важко використовувати для контролю отворів, в яких діаметр, d
