Безколекторна машина постійного струму

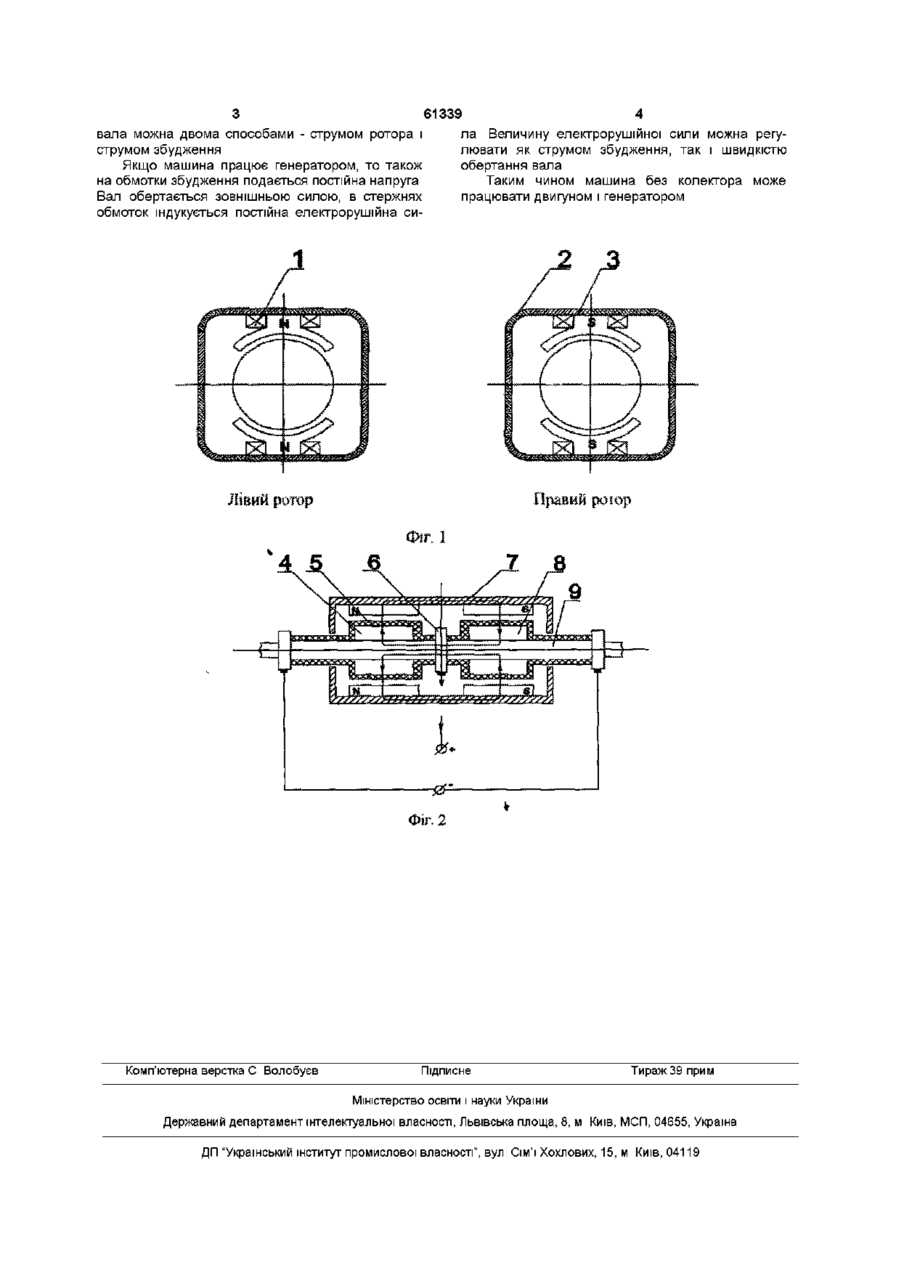

Безколекторна машина постійного струму, що містить статор з полюсами і ротор, яка відрізняється тим, що станина статора має немагнітні вставки, вварені по кутах, і магнітні пластини з розташованими на них по два полюси вздовж машини, а на спільному валу, виконаному з феромагнітного матеріалу, змонтовано ще один ротор і обидва ротори мають дві стержневі обмотки типу «біляче колесо», стержні котрих з'єднані з трьома контактними кільцями, скомутованими у такий спосіб, що забезпечується зустрічний напрямок струму в стержнях двох обмоток ротора Винахід відноситься до електричних машин постійного струму і може знайти застосування в якості приводних двигунів і в якості генераторів постійного струму Найбільш близьким технічним рішенням є безконтактні електричні генератори, що проте виробляють електричну енергію змінного струму Прототипом може бути синхронний безконтактний генератор (патент України 19478 А Н02К 21/00 опубл 25 12 97, Бюл № 6) Машина має статор з котушками збудження і ротор у вигляді диска з феромагнітного матеріалу Диск ротора має вікна, завдяки котрим при обертанні ротора є змога створити пульсуючий магнітний потік і отримати змінну магніторушійну силу Недоліком цієї машини є те , що вона індукує не постійну, а змінну електрорушійну силу Крім того, машина може працювати тільки в режимі генератора В основу винаходу поставлена задача конструювання машини постійного струму, котре не має колектора і може працювати як в режимі двигуна, так і в режимі генератора Поставлена задача вирішується тим, що запропонована машина містить статор з полюсами і ротор, згідно винаходу, а станина статора має немагнітні вставки, вварені по кутах і магнітні пластини, на котрих розташовані по два полюси вздовж станини і два ротори на одному валу з феромагнітного матеріалу, що мають дві стержневі обмотки типу «біляче колесо», стержні котрих з'єднані з трьома контактними кільцями, скомутованими у такий спосіб, що забезпечується зустрічний напрямок струму в стержнях двох обмоток ротора Це дає змогу сконструювати машину, що не мас колектора, а постійна напруга на рухомі частини передається за допомогою контактних кілець і щіток На фіг 1 наведено поперечний переріз машини з боку лівого і правого роторів, а на фіг 2 наведено повздовжній переріз машини Показано, що за допомогою котушок збудження і створюється необхідне чергування полюсів Статор мас немагнітні вставки 2 і магнітні пластини З На повздовжньому перерізі видно, що два ротори 4 мають обмотки 5 у вигляді «біляче колесо» Стержні обмоток електричне замкнені з двох боків і з'єднані з трьома контактними кільцями 6 Магнітні потоки 7 замикаються через магнітні пластини 3, осердя роторів 8 і феромагнітний вал 9 Безколекторна машина постійного струму працює у такий спосіб В режимі двигуна на обмотку збудження 1 подається постійна напруга щоб забезпечити наведене чергування полюсів Створюється магнітний потік 7, що спрямований в одному роторі зсередини назовні, а в іншому ззовні в середину машини На контактні кільця подається постійна напруга і в стержнях обох обмоток виникають зустрічні струму Це призводить до виникання електромагнітного моменту у двох роторів в один і той же бік Регулювати швидкість обертання со го (О 61339 вала можна двома способами - струмом ротора і струмом збудження Якщо машина працює генератором, то також на обмотки збудження подається постійна напруга Вал обертається зовнішньою силою, в стержнях обмоток індукується постійна електрорушійна си ла Величину електрорушійної сили можна регулювати як струмом збудження, так і швидкістю обертання вала Таким чином машина без колектора може працювати двигуном і генератором Лії Фіг, 2 Комп'ютерна верстка С Волобуєв Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
