Пристрій для виготовлення агарового блока подвійної імунодифузії
Номер патенту: 10061
Опубліковано: 15.11.2005
Автори: Мілашевська Жанна Іванівна, Голик Іван Васильович, Хом'як Віра Василівна, Українець Людмила Миколаївна, Мельник Павло Олексійович
Формула / Реферат

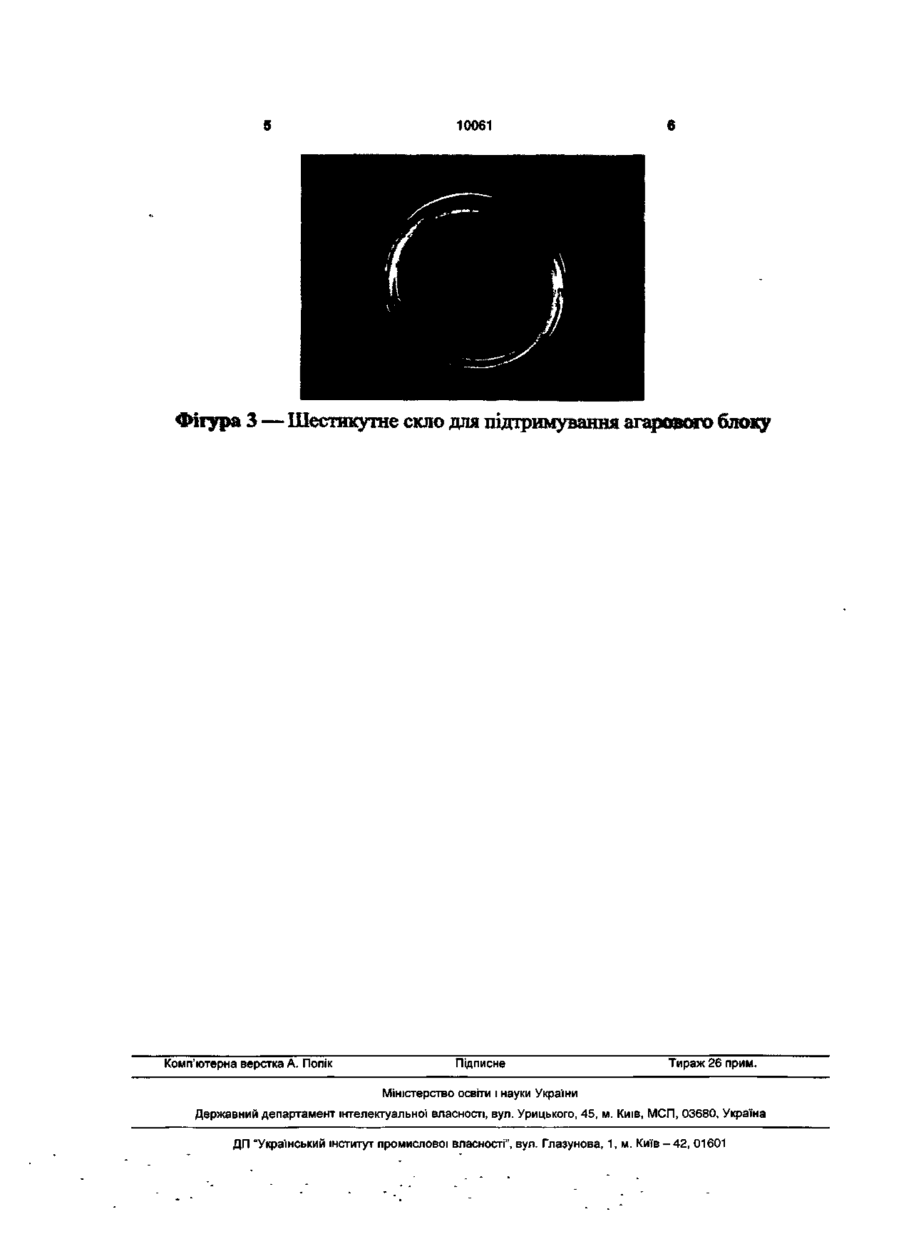

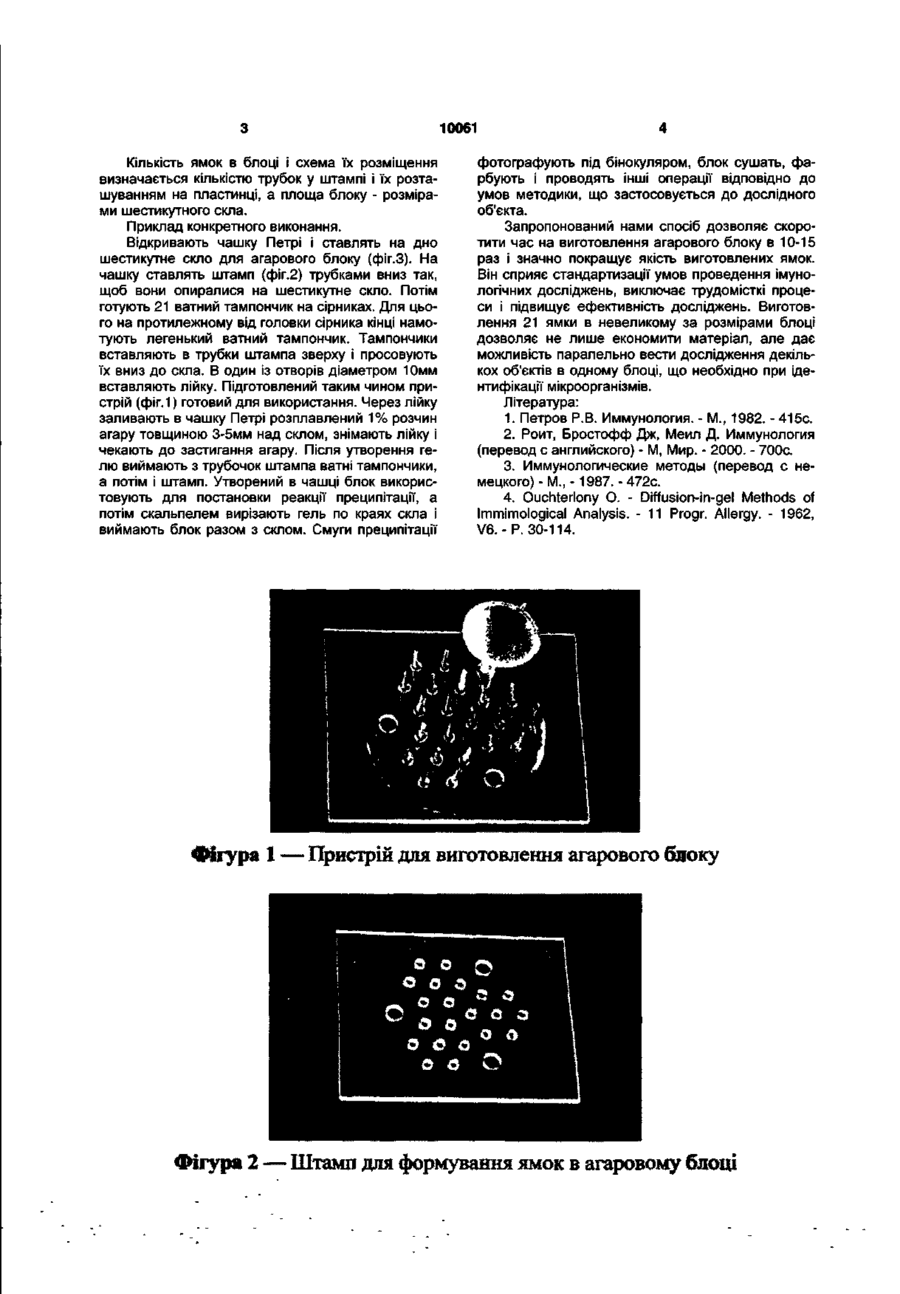

Пристрій для виготовлення агарового блока подвійної імунодифузії, що містить чашку Петрі, скло для підтримування гелю та штамп, який відрізняється тим, що конструкція штампа і скла для підтримування гелю підігнано до розміру і форми чашки Петрі, і разом з нею складають єдиний пристрій, застосування якого дає змогу із розплавленого агару виготовляти блок разом зі стартовими ямками, забезпечуючи при цьому високу якість блока і ямок тим, що перед заливанням у пристрій розплавленого агару отвори трубок штампа закривають, а після застигання агару перед зняттям штампа з блока ці отвори відкривають.
Текст
Пристрій для виготовлення агарового блока подвійної імунодифузи, що містить чашку Петрі, скло для підтримування гелю та штамп, який відрізняється тим, що конструкція штампа і скла для підтримування гелю підігнано до розміру і форми чашки Петрі, і разом з нею складають єдиний пристрій, застосування якого дає змогу із розплавленого агару виготовляти блок разом зі стартовими ямками, забезпечуючи при цьому високу якість блока і ямок тим, що перед заливанням у пристрій розплавленого агару отвори трубок штампа закривають, а після застигання агару перед зняттям штампа з блока ці отвори відкривають Корисна модель відноситься до області імунологи, зокрема до техніки проведення реакцій преципітації методом подвійної імунодифузи, і може бути використаний при ідентифікації мікроорганізмів Згідно З методом подвійної імунодифузи [4] і його модифікацій в макроваріантах, які широко використовуються у практиці імунологічних досліджень [1-3], агаровий блок виготовляють за допомогою різних пристроїв До них належать чашка Петрі або кювети різних розмірів, скло для підтримування гелю, штамп і засоби очистки стартових ямок (трубка для відсмоктування фрагментів гелю із ямок і шприц з тупою голкою) Ці пристрої характеризуються тим, що вони використовуються для обробки гелю на окремих етапах виготовлення блоку ВІДПОВІДНО до конкретного призначення кожного з них При застосуванні цих пристроїв суттєвим недоліком є те, що вони використовуються кожен окремо Це робить процес виготовлення блоку досить складним і трудомістким До того ж цей процес не завжди можна успішно довести до завершення через різні пошкодження гелю Особливо важко використовувати засоби очистки стартових ямок у блоці Це повязано з тим, що ямки вирізають у блоці трубочками штампу При цьому гель залишається у ямках, і його потрібно вибрати, не пошкодивши стінок ямок Ця робота виконується шляхом застосування шприца та трубки для відсмоктування фрагментів гелю із ямок При викори станні цих пристроїв дуже часто рвуться стінки стартових ямок і блок стає непридатним для використання Мета - розробити пристрій швидкого виготовлення якісного агарового блоку подвійної імунодифузи Мета досягається тим, що конструкція штампу (фіг 2) і скла для підтримування гелю (фіг 3) підігнано до розміру і форми чашки Петрі Завдяки цьому вони складають єдиний пристрій (фіг 1), у якому із розплавленого агару виготовляють блок із готовими стартовими ямками, забезпечуючи при цьому високу якість блоку і ямок тим, що перед заливанням у пристрій розплавленого агару отвори трубок штампу закривають ватними тампончиками, а після застигання агару, перед зняттям штампу з блоку ці отвори відкривають Штамп (фіг 2) виготовляють з органічного скла товщиною 4мм і розміром 11x14см і скляних тру CD бок діаметром 6мм і довжиною 19мм ВІДПОВІДНО попередньо розрахованої схеми просвердлюють в пластинці 21 отвір діаметром 6мм (щоб вставити скляні трубки) і 3 отвори діаметром 10мм (для заливання в чашку Петрі розплавленого агару) Скляні трубки вмонтовують в отвори пластинки Одним кінцем трубки заштовхують в отвори через усю товщину пластинки, а другим вона виступає з неї на 15мм Трубки розташовані на пластинці таким чином, що кожна з них знаходиться від найближчих до неї трубок на відстані 8мм CD 10061 Кількість ямок в блоці і схема їх розміщення визначається кількістю трубок у штампі і їх розташуванням на пластинці, а площа блоку - розмірами шестикутного скла. Приклад конкретного виконання. Відкривають чашку Петрі і ставлять на дно шестикутне скло для агарового блоку (фіг.З). На чашку ставлять штамп (сріг.2) трубками вниз так, щоб вони опиралися на шестикутне скло. Потім готують 21 ватний тампончик на сірниках. Для цього на протилежному від головки сірника кінці намотують легенький ватний тампончик. Тампончики вставляють в трубки штампа зверху і просовують їх вниз до скла. В один із отворів діаметром 10мм вставляють лійку. Підготовлений таким чином пристрій (фіг. 1) готовий для використання. Через лійку заливають в чашку Петрі розплавлений 1% розчин агару товщиною 3-5мм над склом, знімають лійку і чекають до застигання агару. Після утворення гелю виймають з трубочок штампа ватні тампончики, а потім і штамп. Утворений в чашці блок використовують для постановки реакції преципітації, а потім скальпелем вирізають гель по краях скла і виймають блок разом з склом. Смуги преципітації фотографують під бінокуляром, блок сушать, фарбують і проводять інші операції відповідно до умов методики, що застосовується до дослідного об'єкта. Запропонований нами спосіб дозволяє скоротити час на виготовлення агарового блоку в 10-15 раз і значно покращує якість виготовлених ямок. Він сприяє стандартизації умов проведення імунологічних досліджень, виключає трудомісткі процеси і підвищує ефективність досліджень. Виготовлення 21 ямки в невеликому за розмірами блоці дозволяє не лише економити матеріал, але дає можливість паралельно вести дослідження декількох об'єктів в одному блоці, що необхідно при ідентифікації мікроорганізмів. Література: 1. Петров Р.В. Иммунология. - М., 1982. - 415с. 2. Роит, Бростофф Дж, Меил Д. Иммунология (перевод с английского) - М, Мир. - 2000. - 700с. 3. Иммунологические методы (перевод с немецкого) - М., - 1987. - 472с. 4. Ouchterlony О. - Diffusion-in-gel Methods of Immimological Analysis. - 11 Progr. Allergy. - 1962, V6.-P. 30-114. фігура f — Пристрій для виготовлення агарового блоку Фігура 2 — Штамп для формування ямок в агаровому блоці 10061 Фігура 3 — Шестикутне скло для підтримування агарового блоху Комп'ютерна верстка А. Попік Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. К и ї в - 4 2 , 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for production of an agar plate of double immunodiffusion
Автори англійськоюMelnyk Pavlo Oleksiiovych, Holyk Ivan Vasyliovych, Milashevska Zhanna Ivanivna, Khom`iak Vira Vasylivna
Назва патенту російськоюУстройство для изготовления агарового блока двойной иммунодиффузии
Автори російськоюМельник Павло Олексийович, Голик Иван Васильевич, Милашевская Жанна Ивановна, Хомяк Вера Васильевна
МПК / Мітки
МПК: A01H 3/00
Мітки: виготовлення, імунодифузії, агарового, пристрій, подвійної, блока
